AEA24CE - Climatiseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split system (unité intérieure + extérieure)
Modèle	Sharp AEA24CE
Capacité de refroidissement	24000 BTU/h (estimation)
Alimentation électrique	230 V ~ 50 Hz (à vérifier sur l'appareil)
Consommation électrique	Non spécifiée dans la notice
Modes de fonctionnement	Automatique, FRAIS (refroidissement), SEC (déshumidification), VENTILATEUR uniquement
Vitesse du ventilateur	Automatique, Doux, Bas, Haut (3 niveaux + auto)
Thermostat	Réglable de 18°C à 32°C (mode FRAIS)
Télécommande	Oui, avec affichage LCD, portée de 7 mètres
Minuterie	Arrêt après 1 heure (ONE-HOUR OFF), minuterie ON/OFF programmable de 0,5 à 12 heures
Fonction PLASMACLUSTER	Purification d'air (ions groupés) et rafraîchissement (ions négatifs)
Filtres à air	Filtres lavables, nettoyage recommandé toutes les 2 semaines
Entretien intérieur	Nettoyage accessible via panneau avant ouvrant et volets d'aération amovibles
Kit optionnel	Filtre purificateur d'air (type AZ-F1800C) à remplacer tous les 3-6 mois
Sécurité	Mise à la terre obligatoire, disjoncteur de fuite recommandé, coupe-circuit après panne de courant
Réparabilité	Installation et réparation par un technicien qualifié uniquement
Plage de température extérieure (refroidissement)	21°C à 43°C DB (température ambiante intérieure jusqu'à 32°C DB)
Poids de l'unité intérieure	Non spécifié dans la notice
Poids de l'unité extérieure	Non spécifié dans la notice
Dimensions	Non spécifiées dans la notice

FOIRE AUX QUESTIONS - AEA24CE SHARP

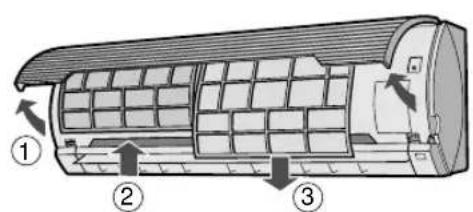

Comment nettoyer les filtres à air du Sharp AEA24CE ?

Soulevez le panneau avant, poussez les filtres vers le haut pour les déverrouiller, puis tirez-les vers le bas. Nettoyez-les avec un aspirateur ou à l'eau tiède savonneuse. Séchez-les à l'ombre avant de les remettre en place. Nettoyage recommandé toutes les 2 semaines.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez d'abord les filtres : s'ils sont encrassés, nettoyez-les. Assurez-vous que l'unité extérieure n'a pas d'obstruction sur les entrées/sorties d'air. Vérifiez le réglage du thermostat et que les fenêtres et portes sont fermées. Une forte occupation de la pièce ou des appareils générateurs de chaleur peuvent aussi affecter les performances.

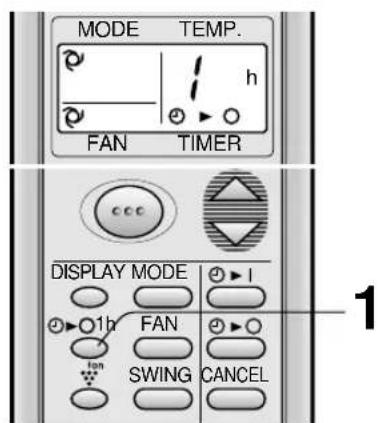

Comment utiliser la minuterie d'arrêt après une heure ?

Appuyez sur la touche ONE-HOUR OFF TIMER de la télécommande. L'appareil s'arrêtera automatiquement après 1 heure. Le voyant orange TIMER s'allume sur l'unité intérieure. Pour annuler, appuyez sur CANCEL ou éteignez l'appareil.

Que signifie le témoin PLASMACLUSTER bleu ou vert ?

Le voyant bleu indique le mode Purificateur d'air (ions groupés). Le voyant vert indique le mode Rafraîchissement (ions négatifs). Vous pouvez sélectionner ces modes avec la touche PLASMACLUSTER de la télécommande.

Comment régler la direction du flux d'air ?

Pour la direction verticale, appuyez sur la touche SWING de la télécommande : le volet oscille. Appuyez à nouveau pour l'arrêter à la position souhaitée. Pour la direction horizontale, ajustez manuellement les volets latéraux. Ne forcez jamais les volets verticaux à la main.

L'appareil émet un bruit de bruissement ou de craquement, est-ce normal ?

Oui, le bruissement est le bruit du réfrigérant circulant à l'intérieur. Le craquement provient de la dilatation des matériaux due aux variations de température. Ce sont des bruits normaux de fonctionnement.

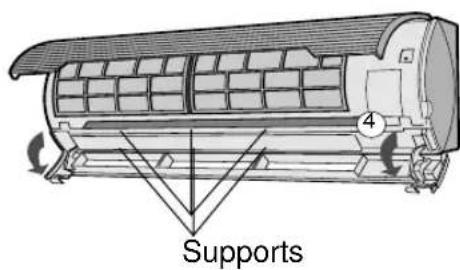

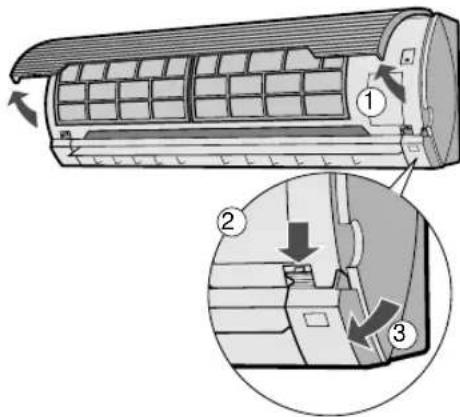

Comment nettoyer l'intérieur du climatiseur ?

Coupez l'alimentation (débranchez ou coupez le disjoncteur). Ouvrez le panneau avant et les volets d'aération comme indiqué dans le manuel. Utilisez un aspirateur ou un chiffon sec pour enlever la poussière. Assurez-vous que le ventilateur ne tourne pas avant de nettoyer.

L'appareil ne démarre pas après une panne de courant, que faire ?

Le Sharp AEA24CE possède une fonction mémoire : il reprend automatiquement avec les réglages précédents après le rétablissement du courant. Si les minuteries étaient actives, elles doivent être réinitialisées. Attendez 3 minutes avant de redémarrer.

Comment installer les piles de la télécommande ?

Retirez le couvercle au dos de la télécommande, insérez deux piles AAA (R03) en respectant les polarités (+ et -). Refermez le couvercle. Si l'affichage n'apparaît pas, retirez les piles et attendez 30 secondes avant de les remettre.

Que faire si des voyants clignotent sur le panneau indicateur ?

Si les voyants OPERATION et TIMER clignotent, cela indique un défaut. Vérifiez d'abord que les volets d'aération sont bien installés. Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI AEA24CE SHARP

Nous vous remercions d'avoir acheté un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIÈRES

PRÉCAUTIONS F-1 AUTRES REMARQUES SUR LE FONCTIONNEMENT F-3 CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE F-3 NOMENCLATURE F-4 UTILISATION DE LA TÉLÉCOMMANDE F-6 CONSEILS CONCERNANT LE FONCTIONNEMENT DU PLASMACLUSTER F-7 FONCTIONNEMENT DE BASE F-8 AJUSTER LA DIRECTION DU DÉBIT D'AIR F-10

FONCTIONNEMENT DU PLASMA-CLUSTER F-11 MINUTERIE D'ARRÊT APRÈS UNE HEURE F-11 FONCTIONNEMENT DE LA MINUTERIE F-12 MODE AUXILIAIRE F-14 ENTRETIEN F-14 KIT EN OPTION F-15 AVANT D'APPELER LE SERVICE APRÈS-VENTE F-16

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1. Ne pas tirer ou déformer le cordon d'alimentation. Le fait de le saisir ou une mauvaise utilisation du cordon d'alimentation peut endommager l'appareil et provoquer une décharge électrique. 2. Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d'affecter votre état physique. 3. Lors de l'utilisation du climatiseur pour des enfants en bas âge, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée à ceux qui s'y trouvent. 4. Ne jamais insérer des objets dans l'appareil. Le fait d'insérer des objets dedans peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5. Mettre le climatiseur sans faille à la masse. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risque de provoquer une décharge électrique. 6. En cas d'anomalie du climatiseur (par ex. s'il dégage une odeur de brûlure), arrêter immédiatement son utilisation et tourner le disjoncteur en position OFF. 7. Respecter les réglementations et prescriptions locales pour le câblage du cordon d'alimentation. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8. Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement. Le remplacement doit être effectué par un technicien ou un dépanneur qualifié.

MISES EN GARDE CONCERNANT L'INSTALLATION / LE DÉMONTAGE / LA RÉPARATION

• Ne pas essayer d'installer, de démonter ou de réparer soi-même l'appareil. Un travail incorrect risque de provoquer une décharge électrique, une fuite d'eau, un incendie, etc. Consulter votre revendeur ou un autre dépanneur qualifié pour installer, démonter ou réparer l'appareil.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1 Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène. 2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique. 3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures. 6 Cet appareil est conçu pour une utilisation privée. Ne pas utiliser pour d'autres applications, par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7 Ne pas placer une cuvette avec de l'eau sur l'appareil. Si l'eau pénètre dans l'appareil, l'isolation électrique risque d'être détériorée et de provoquer une décharge électrique. 8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer un fonctionnement insuffisant ou des pannes. 9 S'assurer d'arrêter l'utilisation et couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser. 10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil. 11 Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRÉCAUTIONS CONCERNANT L'EMPLACEMENT / INSTALLATION

• S'assurer de connecter le climatiseur à une source de tension et à une fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuir. Il risque de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumée et sans humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pièce, les meubles, etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPÉRATURES DE SERVICE

		TEMP. INT.	TEMP. EXT.
CLIMATISATION	limite 32°supérieure	C D.B. 43°C D.B.23°C W.B. -
	limite 21°inférieure	C D.B. 21°C D.B.15°C W.B. -
CHAUFFAGE(AY-AP18CE/AY-AP24CEuniquement)	limite 27°supérieure	C D.B. 24°C D.B.18°C W.B.
	limite 20°inférieure	C D.B. -8,5°C D.B.-9,5°C W.B.

D.B. = Ampoule sèche W.B. = Ampoule humide

Le dispositif de protection intégré peut empêcher cette unité de fonctionner quand celle-ci est utilisée hors de cette portée.

• De la condensation peut se former sur la sortie d'air si cette unité fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pourcents.

LORSQU'UNE PANNE DE COURANT SE PRODUIT

Ce climatiseur possède une fonction de mémoire pour enregistrer les réglages lorsqu'une panne de courant se produit. Une fois que le courant est rétabli après une panne, l'unité redémarre automatiquement avec les mêmes réglages qui étaient actifs avant la panne, à l'exception des réglages de temporisation.

Si les temporisations ont été réglées avant la panne de courant, il sera nécessaire de les réinitialiser après le rétablissement du courant.

REMARQUES POUR LES MODÈLES AY-AP18CE/AY-AP24CE

PRÉCHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après la mise en marche de l'appareil pour empêcher que de l'air froid soit produit par l'unité.

FONCTION DE DÉGIVRAGE

Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure pendant l'opération de CHAUFFAGE, un dégivrage automatique produit de la chaleur pendant environ 5 à 10 minutes pour retarder la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur cessent de fonctionner. Une fois que le dégivrage est terminé, l'unité reprend automatiquement son fonctionnement en mode CHAUFFAGE.

EFFICACITÉ DE CHAUFFAGE

• Le climatiseur utilise une pompe à chaleur pour extraire la chaleur de l'air extérieur et la répandre à l'intérieur de la pièce. La température de l'air extérieur a donc une forte influence sur l'efficacité du chauffage. Si l'efficacité du chauffage est réduite à cause d'une température extérieure trop basse, utilisez un chauffage supplémentaire.
• Beaucoup de temps est nécessaire pour chauffer une pièce en totalité à cause du système de circulation d'air forcé.

CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE

Voici quelques manières simples d'économiser de l'énergie quand vous utilisez votre climatiseur.

RÉGLEZ L'APPAREIL À UNE TEMPÉRATURE APPROPRIÉE

• En réglant le thermostat à une température de 1 °C supérieure à celle de la température souhaitée en mode FRAIS (et de 2 °C inférieure en mode CHAUFFAGE avec les modèles AY-AP18CE/AY-AP24CE) permet une économie d'environ 10 pour cent de sa consommation électrique.
• Le réglage à une température beaucoup plus BASSE que nécessaire pendant le fonctionnement en refroidissement entraînera une augmentation de la consommation électrique.

PROTÉGER DU SOLEIL ET EMPÊCHER LES COURANTS D'AIR

• Une protection contre les rayons du soleil pendant le fonctionnement en refroidissement permettra une réduction de la consommation électrique.
• Fermez les fenêtres et les portes pendant le fonctionnement en refroidissement (et en chauffage avec les modèles AY-AP18CE/AY-AP24CE).

RÉGLEZ LE DÉBIT D'AIR CORRECT POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR

MAINTENEZ LE FILTRE PROPRE POUR ASSURER LE FONCTIONNEMENT LE PLUS EFFICACE

PROFITEZ AU MAXIMUM DE LA FONCTION DE LA TEMPORISATION D'ARRÊT

DÉBRANCHEZ LE CÂBLE D'ALIMENTATION LORSQUE L'UNITÉ NE VA PAS ÊTRE UTILISÉE POUR DE LONGUES PÉRIODES

L'unité intérieure consomme quand même un peu d'énergie quand elle ne fonctionne pas.

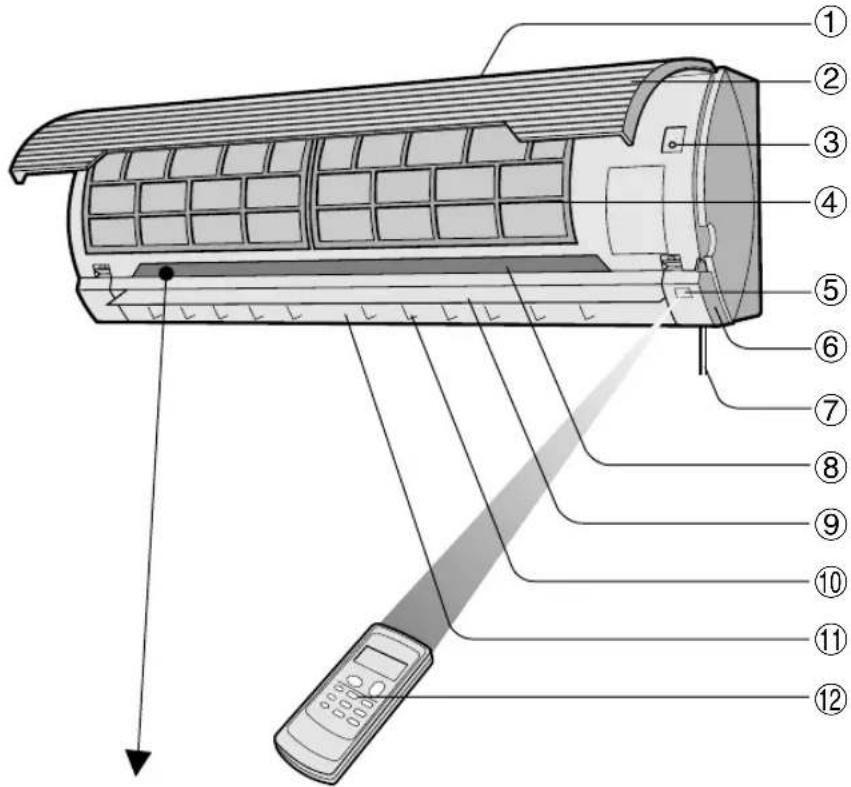

UNITÉ INTÉRIEURE

① Bouche d'entrée (Air) ② Panneau d'ouverture ③ Touche AUX. ④ Filtres à air ⑤ Fenêtre récepteur ⑥ Volets d'aération Ouvrir pour nettoyer l'intérieur du climatiseur. ⑦ Cordon d'alimentation (AY-AP18CE/AH-AP18CE uniquement) ⑧ Panneau d'indicateur ⑨ Volets d'aération à réglage vertical ⑩ Volets d'aération à réglage horizontal ⑪ Sortie (Air) ⑫ Télécommande ⑬ Voyant de vitesse de ventilateur automatique AUTO FAN SPEED (vert) ⑭ Voyant de vitesse de ventilateur FAN SPEED (vert) ⑮ Voyant PLASMACLUSTER (bleu, vert) ⑯ Voyant de minuterie TIMER (orange) ⑰ Voyant de marche OPERATION (rouge)

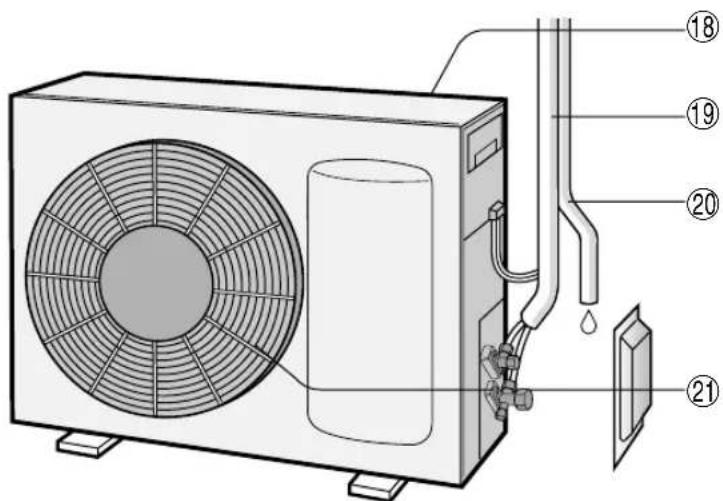

UNITÉ EXTÉRIEURE

① Sortie (Air) Tube réfrigérant et cordon d'interconnexion ② Tuyau d'évacuation ③ Sortie (Air)

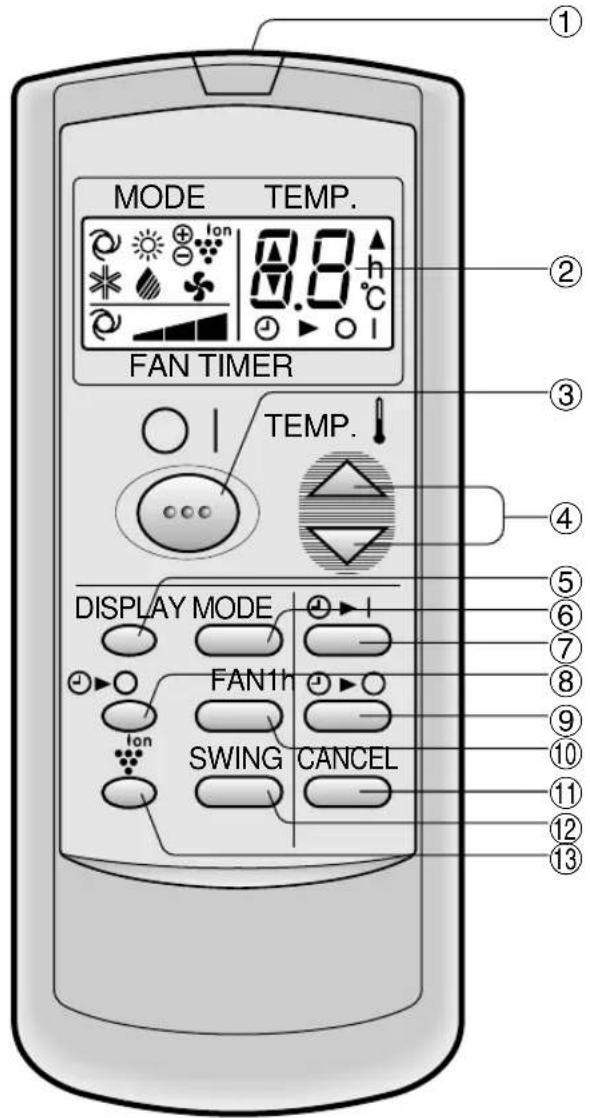

TÉLÉCOMMANDE

① ÉMETTEUR ② AFFICHAGE (Affichage à cristaux liquides) ③ Touche ON/OFF ④ Touche THERMO. (Thermostat) ⑤ Touche DISPLAY ⑥ Touche MODE ⑦ Touche TIMER ON (pour régler la minuterie) ⑧ Touche de temporisation d'arrêt ONE-HOUR OFF TIMER ⑨ Touche TIMER OFF (pour régler la minuterie) ⑩ Interrupteur de ventilation FAN ⑪ Touche d'annulation de la temporisation TIMER CANCEL ⑫ Touche SWING ⑬ Touche PLASMACLUSTER

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-AP18CE/AY-AP24CE)

(uniquement pour SEULEMENT

AY-AP18CE/AY-AP24CE)

⑤ SYMBOLES DE VITESSE DE VENTILATEUR

:AUTOMATIQUE: Réglage manuel

⑥ SYMBOLE DU PLASMACLUSTER ⑰ INDICATEUR DE TEMPÉRATURE ET DE DÉCOMPTE DU TEMPS 18 SYMBOLES DE TRANSMISSION 19 INDICATEUR DE TEMPORISATION ON/OFF Indique les heures de réglage de la temporisation.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-AP18CE/AY-AP24CE)

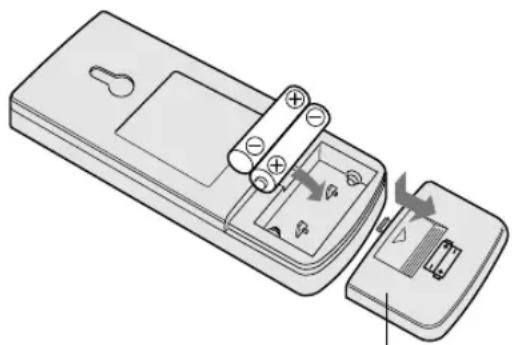

INSTALLATION DES PILES Utiliser deux piles de format AAA (R03).

1 Retirez le couvercle du compartiment des piles au dos de la télécommande. 2 Insérez les piles dans le compartiment en respectant les polarités et .

• Des lignes seront indiquées à l'affichage lorsque les piles sont installées correctement.

3 Remettez en place le couvercle du compartiment des piles.

Couvercle des piles

REMARQUES :

• La durée de service des piles est d'environ un an dans des conditions d'utilisation normale. Lors du remplacement des piles, remplacez toujours les deux piles, et assurez-vous qu'elles sont de même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, retirez les piles et remettez-les en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlevez les piles de la télécommande.

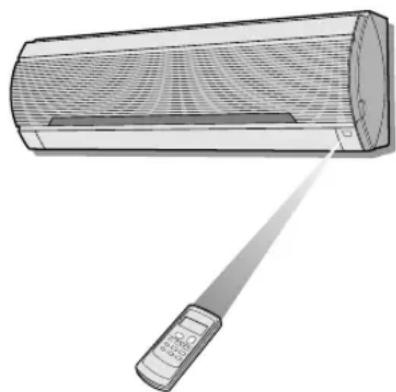

VOICI COMMENT UTILISER LA TÉLÉCOMMANDE

Pointez la télécommande vers la fenêtre de réception du signal de l'appareil et appuyez sur une touche. L'appareil émet un bip lorsqu'il reçoit le signal.

• Assurez-vous qu'il n'y a pas de rideau ou un autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux à une distance de 7 mètres.

ATTENTION

• N'exposez pas la fenêtre de réception du signal aux rayons directs du soleil, car ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirez le rideau pour bloquer la lumière.
• L'utilisation d'une lampe fluorescente avec un démarreur rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, d'un magnétoscope ou d'un autre équipement utilisé dans la même pièce.
• Ne laissez pas la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protégez également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

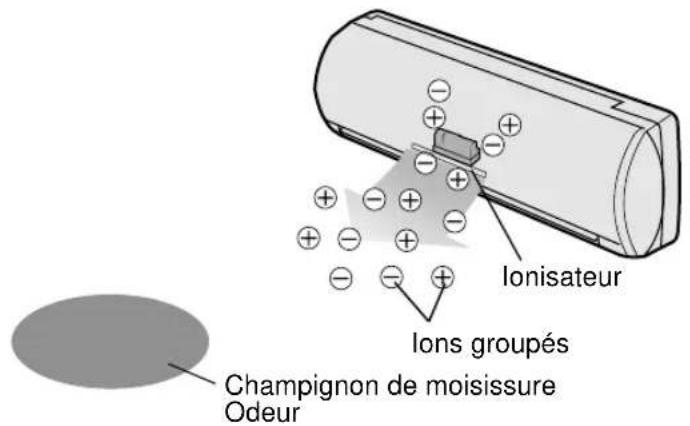

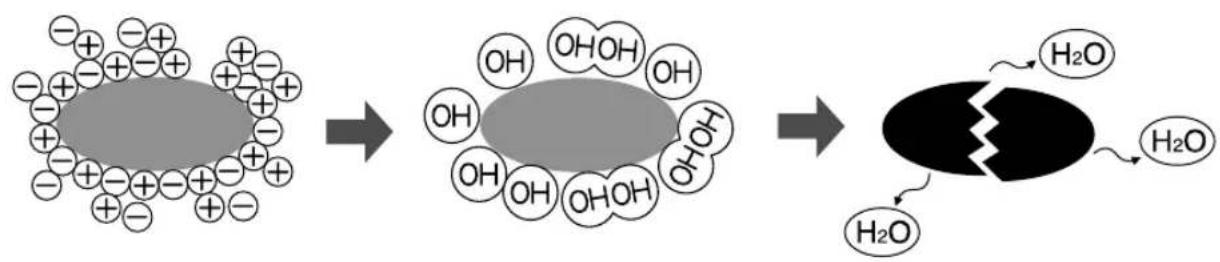

L'ioniseur situé à l'intérieur du climatiseur diffusera des ions groupés, c'est-à-dire une masse d'ions positifs et négatifs, dans la pièce.

Les ions groupés éliminent les champignons de moisissure en suspension dans l'air, désodorisent/décomposent les molécules responsables d'odeurs.

Élimine, désodorise, décompose

FONCTIONNEMENT DU PURIFICATEUR D'AIR

Les ions groupés dispersés dans l'air permettent de purifier l'air de la pièce.

FONCTIONNEMENT DU RAFRAÎCHISSEMENT

Les ions négatifs, également présents dans un environnement naturel, seront dispersés dans l'air de la pièce à forte dose et vous permettront de vous rafraîchir le corps et l'esprit.

Veuillez vous reporter à la page 11 pour le fonctionnement.

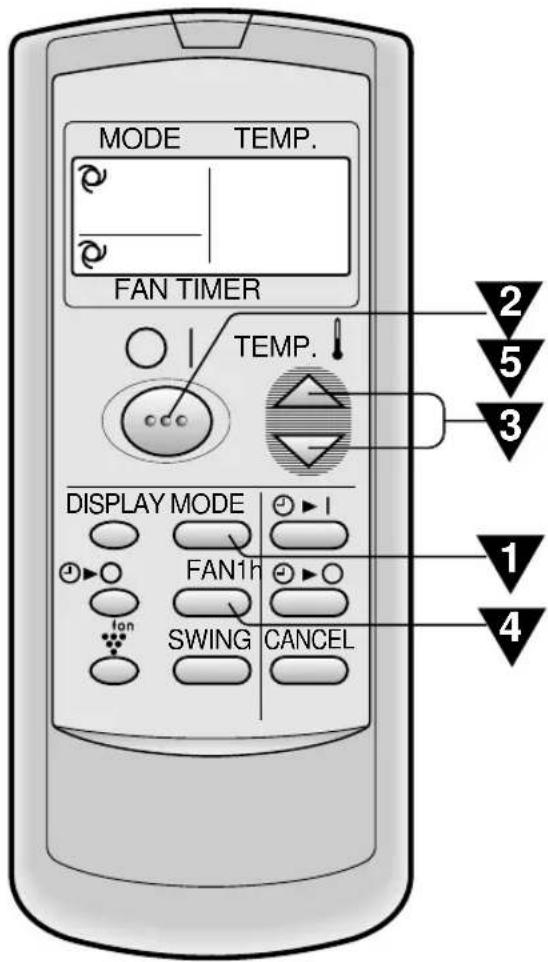

Appuyer sur la touche MODE pour sélectionner le mode de fonctionnement.

AUTOMATIQUE CHAUFFAGE FRAIS SEC VENTILATEUR

CHAUFFAGE

(uniquement pour AY-AP18CE/AY-AP24CE)

Appuyer sur la touche ON/OFF pour commencer l'utilisation.

Le voyant rouge OPERATION s'allume sur l'appareil.

Appuyer sur la touche THERMO. pour régler la température désirée.

MODE AUTO/SEC

La température peut être modifiée par incréments de 1 °C dans un intervalle de 2 °C supérieur à 2 °C inférieur à la température automatiquement déterminée par le climatiseur.

MODE FRAIS (CHAUFFAGE

pour AY-AP18CE/AY-AP24CE)

La température peut être réglée dans un intervalle de 18 à 32 °C.

VENTILATEUR UNIQUEMENT

Le réglage de la température ne peut pas être effectué.

Appuyez sur la touche VENTILATEUR pour régler la vitesse de ventilation souhaitée.

AUTOMATIQUE Doux BAS HAUT

• En mode SEC, la vitesse du ventilateur est préréglée sur AUTOMATIQUE et ne peut pas être modifiée.
• En mode VENTILATEUR UNIQUEMENT, la vitesse du ventilateur ne peut pas être réglée sur AUTOMATIQUE.

Pour éteindre l'appareil, appuyer à nouveau sur la touche ON/OFF.

• Le témoin rouge OPERATION (E) s'éteint sur l'appareil.

CONSEILS À PROPOS DU MODE AUTOMATIQUE

En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

Réglages de modes et de température pour les modèles AH-AP18CE/AH-AP24CE

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 24°C	SEC	Temp. ambiente au démarrage
24°C-26°C	FRAIS	24°C
26°C-28°C	FRAIS	25°C
Au-dessus de 28°C FRAIS	26°C

Réglages de modes et de température pour les modèles AY-AP18CE/AY-AP24CE

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 21°C CHAUFFAGE 23°C
21°C-24°C	SEC	Temp. ambiente au démarrage
24°C-26°C	FRAIS	24°C
26°C-28°C	FRAIS	25°C
Au-dessus de 28°C FRAIS 26°C

CONSEILS AU SUJET DU VOYANT DE VITESSE DE VENTILATEUR

Pendant le fonctionnement, le voyant FAN SPEED s'allume sur trois niveaux (2 niveaux pour le mode SEC) sur le panneau d'indicateurs de l'unité pour indiquer la vitesse du ventilateur.

Lorsque la vitesse du ventilateur est réglée sur AUTOMATIQUE

Lorsque la vitesse du ventilateur est réglée sur manuel

Vitesse faible

Vitesse basse

Vitesse haute

Le voyant AUTO FAN SPEED s'allume.

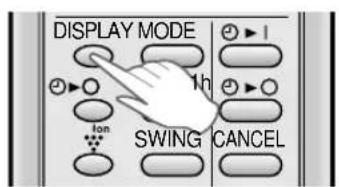

Pour éteindre le voyant FAN SPEED, appuyez sur la touche DISPLAY. Le voyant PLASMACLUSTER s'éteindra également.

DIRECTION VERTICALE DU DÉBIT D'AIR

La direction du débit d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un confort optimum :

Modes FRAIS et SEC	Débit d'air horizontal
VENTILATEUR UNIQUEMENT (et modeCHAUFFAGE pour les modèles AY-AP18CE/AY-AP24CE)	Débit d'air diagonal

VOICI COMMENT AJUSTER LA DIRECTION DU DÉBIT D'AIR

Appuyez une fois sur la touche SWING de la télécommande.

Le volet de réglage d'aération vertical change continuellement d'angle.

Appuyez à nouveau sur la touche SWING lorsque le volet de réglage vertical est à la position désirée.

Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma. - La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC

Mode VENTILATEUR UNIQUEMENT (et mode CHAUFFAGE pour AY-AP18CE/AY-AP24CE)

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sorte que le débit d'air puisse être dirigé vers le sol.

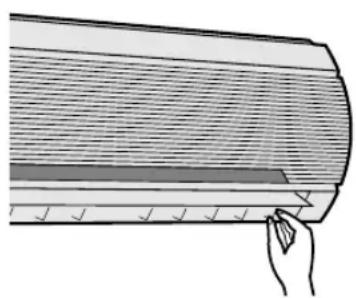

DIRECTION HORIZONTALE DU DÉBIT D'AIR

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du début d'air.

ATTENTION

Ne jamais essayer d'ajuster les volets de réglage vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage. Lorsque le volet de réglage vertical est positionné à la position la plus basse en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire.

Ne pas positionner le volet de réglage vertical complètement à droite ni à gauche lors du fonctionnement du climatiseur avec une vitesse de ventilateur réglée sur "FAIBLE" pendant une période prolongée.

De la condensation risque de se former sur les volets d'aération.

FONCTIONNEMENT DU PLASMACLUSTER

Des ions groupés et des ions négatifs sont dispersés dans l'air, purifiant ainsi l'air de la pièce et favorisant le rafraîchissement du corps et de l'esprit.

FONCTIONNEMENT DU PURIFICATEUR D'AIR : Les ions groupés dispersés dans l'air élimineront les champignons de moisissure en suspension dans l'air, désodoriseront/décomposeront les molécules responsables d'odeurs.

FONCTIONNEMENT DU RAFRAÎCHISSEMENT : Des ions négatifs dispersés dans l'air aideront à vous rafraîchir le corps et l'esprit.

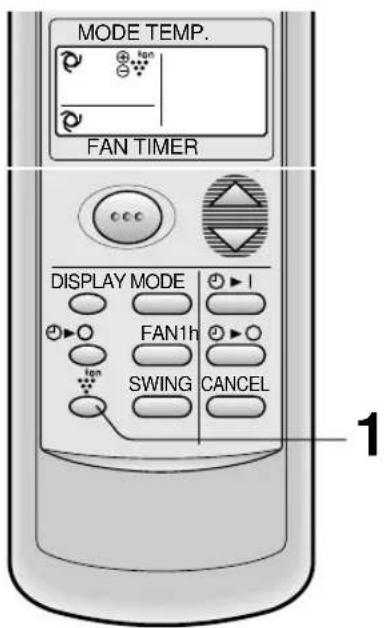

1. Pendant le fonctionnement, appuyer sur la touche PLASMACLUSTER pour sélectionner le mode.

PURIFICATEUR D'AIR / RAFRAÎCHISSEMENT / ANNULER

Lors du fonctionnement du PURIFICATEUR D'AIR, le voyant bleu du PLASMACLUSTER sur l'appareil s'allumera. - Lors du fonctionnement du rafraîchissement, le voyant vert du PLASMACLUSTER sur l'appareil s'allumera.

POUR ANNULER

Appuyer sur la touche PLASMACLUSTER jusqu'à ce que le symbole PLASMACLUSTER de l'affichage de la télécommande s'éteigne.

Le voyant PLASMACLUSTER situé sur l'appareil s'éteindra.

REMARQUE :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, la prochaine fois que vous activerez le climatiseur.
• Pour éteindre le voyant PLASMACLUSTER, appuyer sur la touche DISPLAY.

MINUTERIE D'ARRET APRES UNE HEURE

Lorsque la minuterie ONE-HOUR OFF TIMER est réglée, l'appareil s'arrête de fonctionner après une heure.

1. Appuyer sur la touche ONE-HOUR OFF TIMER.

La télécommande affiche "1h". Le voyant orange TIMER (Ⓞ) situé sur l'appareil s'allumera. L'appareil s'arrête après une heure.

POUR ANNULER

Appuyer sur la touche d'annulation CANCEL.

• Le voyant orange TIMER (Ⓞ) situé sur l'appareil s'éteindra. Ou, éteindre l'appareil en appuyant sur la touche ON/OFF.
• Le voyant rouge OPERATION (Ⓞ) et le voyant orange TIMER (Ⓞ) situés sur l'appareil s'éteindront.

REMARQUES :

Le fonctionnement ONE-HOUR OFF TIMER a la priorité sur les fonctions TIMER ON et TIMER OFF. - Lorsque ONE-HOUR OFF TIMER est réglé pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment. - Si l'on peut utiliser l'appareil une autre heure avant que ONE-HOUR OFF TIMER soit activé, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.

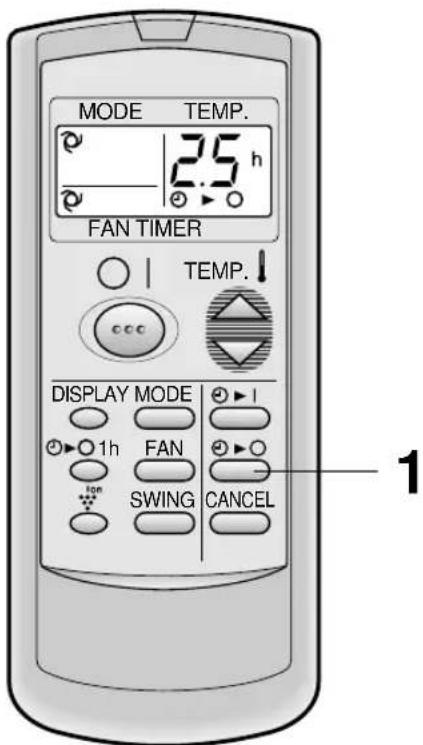

MINUTERIE DÉSACTIVÉE

L'unité s'arrête automatiquement suivant votre réglage.

Le délai de la temporisation peut être réglé entre un minimum de 0,5 heure (30 minutes) et un maximum de 12 heures. Réglable par incrément de 0,5 heure (30 minutes) jusqu'à 9,5 heures et par incrément de 1 heure de 10 à 12 heures.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

1. Appuyer sur la touche d'arrêt de la temporisation TIMER OFF (O) et réglez le délai souhaité.

• Le réglage du délai se modifie à chaque pression sur la touche de la façon suivante :

Maintenez la touche enfoncée pour effectuer un réglage plus rapide.

• Le voyant orange TIMER (Ⓞ) situé sur l'appareil s'allumera. L'appareil émet un bip lorsqu'il reçoit le signal.
• Le réglage de la temporisation décomptera pour indiquer le temps restant.

Exemple : Si vous souhaitez arrêter le fonctionnement 2,5 heures plus tard.

CONSEILS À PROPOS DU FONCTIONNEMENT DE LA MINUTERIE

Lorsque le mode TIMER OFF est réglé, le réglage de la température est effectué automatiquement pour éviter que la pièce devienne excessivement chaude ou froide pendant votre sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heure après le départ de la temporisation, la température augmente de 1 °C au-dessus du réglage original du thermostat.

MODE DE CHAUFFAGE :

(uniquement pour les modèles AY-AP18CE/AY-AP24CE) - Une heure après le début de fonctionnement, la température chute de 3 °C plus bas que le réglage original du thermostat.

REMARQUE :

• La fonction de veille automatique n'est pas activée pendant le mode VENTILATEUR UNIQUEMENT.

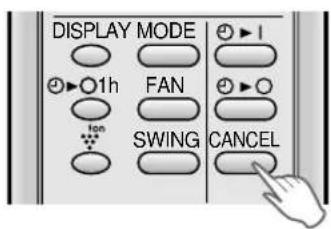

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d'annulation CANCEL.

Le voyant orange TIMER (④) situé sur l'appareil s'éteindra.

POUR MODIFIER LE RÉGLAGE DE LA TEMPORISATION

Appuyer sur la touche de temporisation que vous souhaitez modifier (de coupure TIMER OFF ou de mise en marche TIMER ON) et modifiez le réglage du temps.

MINUTERIE ACTIVÉE

L'unité s'arrête automatiquement suivant votre réglage.

Le délai de la temporisation peut être réglé entre un minimum de 0,5 heures (30 minutes) et un maximum de 12 heures.

Réglable par incrément de 0,5 heures (30 minutes) jusqu'à 9,5 heures et par incrément de 1 heure de 10 à 12 heures.

Exemple : Si vous voulez que la température de la pièce soit à votre convenance 6,5 heures plus tard.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

1 Appuyer sur la touche TIMER ON (①▶ I

• Le réglage du début se modifie à chaque pression sur la touche de la façon suivante,

Maintenir la touche enfoncée pour effectuer un réglage plus rapide.

• Le voyant orange TIMER (Ⓞ) situé sur l'appareil s'allumera. L'appareil émet un bip lorsqu'il reçoit le signal.
• Le réglage de la temporisation décomptera pour indiquer le temps restant.

Sélectionner le mode, la température, le réglage de la vitesse du ventilateur et le fonctionnement du PLASMACLUSTER.

• Lorsque la température est réglée avec la temporisation de mise en marche TIMER ON, celle-ci est affichée pendant 5 secondes et ensuite l'affichage de l'heure reprend.
• Si vous ne souhaitez pas modifier le réglage, l'unité fonctionnera suivant le dernier réglage. L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée à l'heure programmée. (Fonction de réveil)

REMARQUES SUR LE RÉGLAGE ET LE FONCTIONNEMENT DE LA TEMPORISATION

• Le dernier réglage du temps sera mémorisé et apparaîtra sur l'affichage de la télécommande lorsque vous effectuerez le prochain réglage de la temporisation d'activation ou de désactivation TIMER OFF ou TIMER ON.
• Les temporisations d'activation ou de désactivation TIMER OFF et TIMER ON ne peuvent être réglées ensemble.

La dernière temporisation réglée sera active.

• Lorsque la temporisation ONE-HOUR OFF TIMER (Coupure après une heure de fonctionnement) est réglée, les temporisations TIMER OFF et TIMER ON ne sont pas disponibles.
• Lorsque la temporisation ONE-HOUR OFF TIMER est réglée pendant les délais des temporisations TIMER OFF ou TIMER ON, cette temporisation sera annulée.

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Soulever le panneau avant de l'unité intérieure et appuyer sur la touche AUX du panneau de commande.

• Le témoin lumineux rouge OPERATION ( [ ] ) s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTO.
• La vitesse du ventilateur et le réglage de température sont en position AUTO.

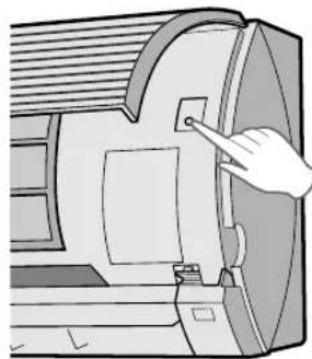

POUR ÉTEINDRE

Appuyer à nouveau sur la touche AUX du panneau de commande. - Le témoin lumineux rouge OPERATION ( [ ] ) s'éteint sur l'appareil.

REMARQUE :

Si la touche AUX est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

ENTRETIEN

NETTOYAGE DE L'INTÉRIEUR DU CLIMATISEUR

1. S'assurer de débrancher le cordon d'alimentation de la prise murale ou de couper le disjoncteur. 2. OUVRIR LES VOLETS D'AÉRATION

① Soulever le panneau d'ouverture. ② Enfoncer les deux crochets de gauche et de droite, puis ouvrir la fermeture. ③ Tirer l'unité des volets d'aération vers l'avant. ④ Laisser cette dernière s'ouvrir lentement vers le bas.

3. NETTOYER L'INTÉRIEUR DU CLIMATISEUR

S'assurer qu'à l'intérieur le ventilateur ne tourne pas. Enlever la poussière à l'aide d'un aspirateur ou utiliser un chiffon sec.

4 FERMER LES VOLETS D'AÉRATION

1. Soulever les volets d'aération et les faire coulisser pour les remettre en place. 2. S'assurer que chacun des crochets, à gauche et à droite, sont bien verrouillés en place et que les trois supports sont bien verrouillés. 3. Fermer le panneau d'ouverture.

5. Brancher le cordon d'alimentation sur la prise murale ou réactiver le disjoncteur. 6. S'assurer que toutes les lampes sur le panneau indicateur ne clignotent pas. Si les volets d'aération ne sont pas remis en place correctement, le dispositif de sécurité se déclenchera et les voyants clignoteront, empêchant l'appareil de fonctionner. Réinstaller dans ce cas correctement les volets d'aération. Appuyer sur la touche ON/OFF de la télécommande et vérifier que l'appareil fonctionne correctement.

S'assurer de débrancher le cordon d'alimentation de la prise murale ou de couper le disjoncteur avant d'effectuer la maintenance.

NETTOYAGE DES FILTRES

Les filtres à air doivent être nettoyés toutes les deux semaines.

① Soulever le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.

3. NETTOYER LES FILTRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4. RÉINSTALLER LES FILTRES

① Réinstaller les filtres dans leurs positions originales. ② Fermer le panneau d'ouverture. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

NETTOYER L'APPAREIL ET LA TÉLÉCOMMANDE

• Essuyer avec un chiffon doux.
• Ne pas éclabousser d'eau ou verser de l'eau. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser d'eau chaude, de diluant, de poudres abrasives ou de solvants forts.

MAINTENANCE AVANT LA SAISON CLIMATISATION

1. Faire fonctionner l'appareil en mode VENTILATEUR UNIQUEMENT pendant environ une demi-journée pour sécher complètement le mécanisme. 2. Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, si on n'a qu'un seul exclusivement pour le climatiseur. 3. Nettoyer les filtres, puis les réinstaller.

1. S'assurer que les filtres à air ne sont pas encrassés. 2. S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3. Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

KIT EN OPTION

Filtre purificateur d'air

Pendant le fonctionnement du climatiseur, le filtre purificateur d'air élimine la poussière et la fumée de cigarettes de l'air et délivre de l'air propre. Le matériel anti-bactérien d'apatite utilisé dans le filtre purificateur d'air élimine les virus et autres germes adsorbés.

La périodicité de remplacement du type jetable est d'environ 3 à 6 mois. Contacter votre revendeur pour l'achat de cette option.

Type AZ-F1800C

AVANT D'APPELER LE SERVICE APRÈS-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil.

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé immédia-tement après sa mise hors circuit. L'appareil ne fonction-ne pas immédiatement après le changement de mode. Cela sert à protégger le mécanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.	BRUIT DE BRUISEMENT Le bruit de bruissement doux est le son du réfri-gérant se propagateant à l'intérieur de l'appareil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la vapeur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiente et celle de l'air décharge par l'appareil. • En mode CHAUFFAGE, de la vapeur d'eau risque de s'échapper de l'unité extérieure pendant le dégivrage. (Uniquement pour les modèles AY-AP18CE/AY-AP24CE)
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD (Modèles AY-AP18CE/AY-AP24CE) L'appareil est en cours de préchauffage ou de dégivrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des composants internes du climatiseur au début de l'installation peuvent être dégagées de l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de craquement. Ce son est général par la friction du panneau avant et par la dilatation ou la connexion des autres composants dues à une variation de température.	ODEUR EMISE PAR LA SORTIE D'AIR DU PLASMACLUSTER C'est l'odeur d'ozone générée par l'ioni-sateur. La densité d'ozone est très faible et n'affectora pas votre santé. L' ozone dispersée dans l'air se décomposerarapidement et la densité dans la piece n'augmentera pas.
UN LEGER BRUISSEMENT EST EMIS Il s'agit d'un son émis par l'unité lorsqu'elle générale des ions groupés.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS

• Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé. • Vérifier que les volets d'aération sont posés correctement. Tous les voyants du panneau d'indicateurs clignoteront si les volets d'aération ne sont pas correctement installés.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S'ils sont encrossés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est régle correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la piece peut empêcher que l'appareil attigne la température désirée.	Vérifier si des-appareils générateur de chaleur sont utilisés dans la piece.

SI L'APPEARIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télé-commande sont usagées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télé-commande sont mises en place et si elles sont alignées correctement selon leur polarité.

Contacter le service après-vente si les voyants OPERATION et TIMER clignotent sur le panneau d'indicateurs.
