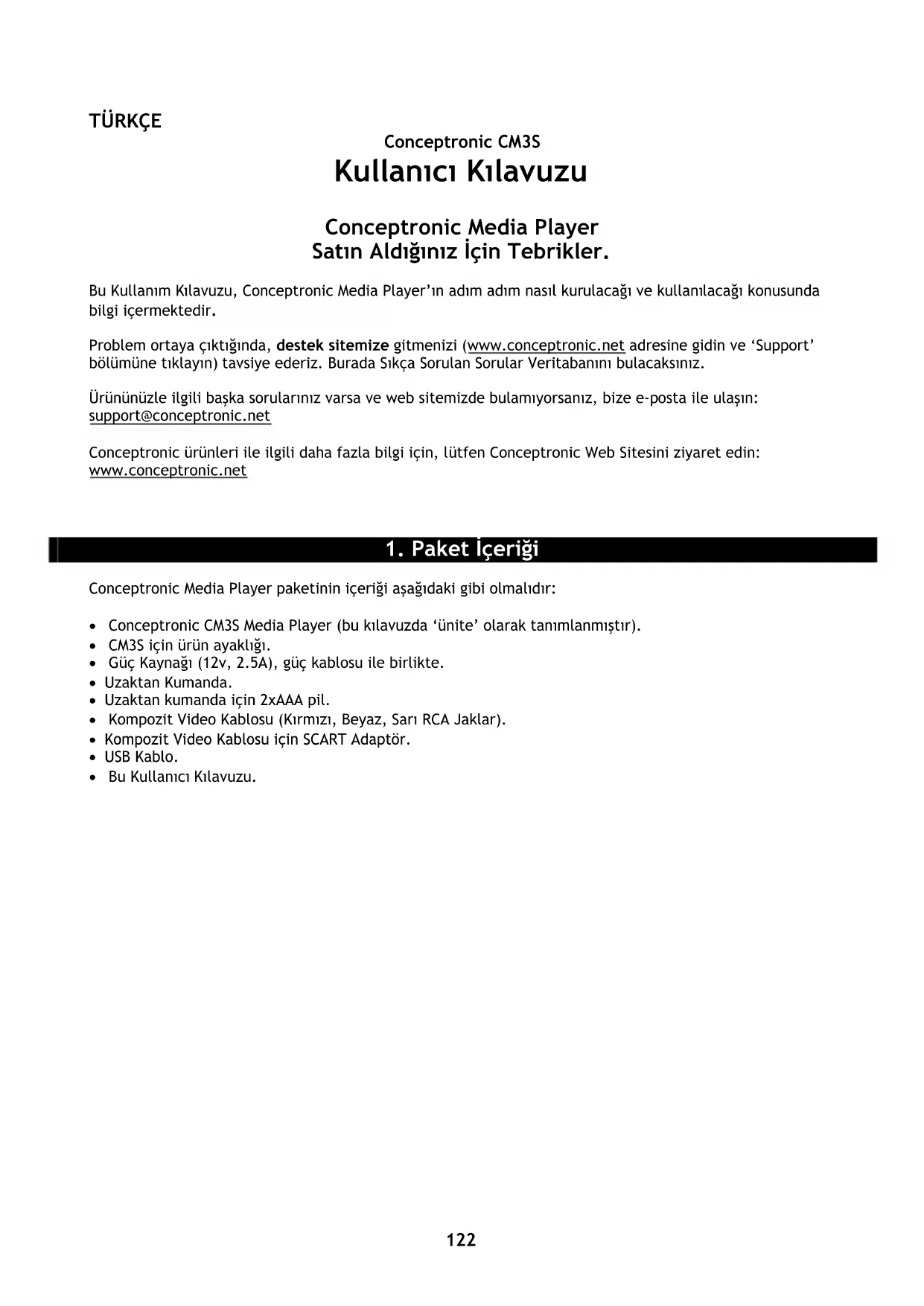

KULLANIM KILAVUZU CM3S500 CONCEPTRONIC

Conceptronic Media Player Satın Aldığınız İçin Tebrikler.

Bu Kullanım Kılavuzu, Conceptronic Media Player'ın adım adım nasıl kurulacağı ve kullanılacağı konusunda bilgi içermektedir.

Problem ortaya çıktığında, destek sitemize gitmenizi (www.conceptronic.net adresine gidin ve 'Support' bölümüne tıklayın) tavsiye ederiz. Burada Sıkça Sorulan Sorular Veritabanını bulacaksınız.

Ürününüzle ilgili başka sorularınız varsa ve web sitemizde bulamıyorsanız, bize e-posta ile ulaşın: [e-mail]

Conceptronic ürünleri ile ilgili daha fazla bilgi için, lütfen Conceptronic Web Sitesini ziyaret edin: www.conceptronic.net

1. Paket İçeriği

Conceptronic Media Player paketinin içeriği aşağıdaki gibi olmalıdır:

• Conceptronic CM3S Media Player (bu kılavuzda ‘ünite’ olarak tanımlanmıştır).
• CM3S için ürün ayaklığı.
• Güç Kaynağı (12v, 2.5A), güç kablosu ile birlikte.
• Uzaktan Kumanda.
• Uzaktan kumanda için 2xAAA pil.
• Kompozit Video Kablosu (Kırmızı, Beyaz, Sarı RCA Jaklar).
• Kompozit Video Kablosu için SCART Adaptör.
• USB Kablo.
• Bu Kullanıcı Kılavuzu.

2. Ürün Özellikleri

• Çok dilli kullanıcı arayüzü: İngilizce, Hollandaca, İspanyolca, Fransızca, İtalyanca, Almanca, Portekizce
• Çoklu Sabit Disk bölümlerini destekler.
• Ortam dosyaları önizlemesi yapılır.
• MPEG4 (AVI) için metin alt yazı (.SMI/.SRT/.SUB/.SSA), D1 çözünürlük desteği vardır.
• AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, JPG desteği vardır.
• Çeşitli Codec (Kodlayıcı-Kod çözücü) desteği vardır. Desteklenen Codec listesi için web sitemizi kontrol edin.
• Çıkışlar: Kompozit video/Bileşen video/RCA ses/Optik ses.
  • PAL/NTSC uyumlu.
• Çeşitli tekrar modları.
• Ekran Koruyucu.
• Çeşitli fotoğraf görüntüleme yolları.
• Arka plan müziği eşliğinde slayt gösterisi (slayt fotoğraf oynatma).
• 14 geçiş modu; ekran aralığı değiştirilebilir.
• Yakınlaştırma, döndürme, taşıma fonksiyonları.
• Dosyalar ad/boyut/tarih/türe göre sıralanabilir.
• PC-USB ve Media Player Modu arasında Otomatik Geçiş:

- PC bağlantısı yapıldığında ünite USB Depolama Aygıtı olarak çalışır.

- PC bağlantısı yokken ünite Media Player olarak çalışır.

3. Notlar ve Uyarılar

• Birlikte verilen güç adaptörünü parçalara ayırmaya çalışmayın. Yüksek voltaj yaralanmalarına neden olabilir. Adaptörün tamir edilmesi gerekirse lütfen bayinizle ya da Conceptronic helpdesk (yardım masası) ile temasa geçin.
• Uniteyi aşırı nemden uzak tutun.
• Üniteyi sıvı maddelere batırmayın ya da sıvı maddelere maruz bırakmayın.
• Uniteyi uzun süre kullanmayı planlamıyorsanız güç adaptörünü çıkarın.
• Uniteyi kolay tutuşan maddelerin yakınında kullanmaktan kaçının.
• Uzaktan kumanda pili zayıflamış ya da bitmiş ise aynı tip pil ile değiştirin. Mümkün olduğunda pilin geri dönüşümünü sağlayın. Kumanda uzun bir süre kullanılmayacaksa korozyonu önlemek için pilini çıkarın.
• Kumandayı aşırı nemden uzak tutun; yere düşürmeyin.
• Kumandayı aşırı güneş ışığı altında çalıştırmayın.
• Üniteyi ASLA düşürmeyin, sallamayın ya da çarpmayın.
• Aşırı ısınmayı önlemek için ünitenin üzerini örtmeyin.
• Ünite sadece FAT / FAT32 Dosya sistemini destekler (NTFS desteklenmez).

Önemli:

Sabit diski NTFS olarak formatladığınızda, bilgisayarınız için sadece çıkarılabilir sabit disk olarak işlev görür. Ortam Oynaticısı işlevselliğini kazandırmak için Sabit diski FAT32 olarak yeniden biçimlendirin.

Not: Dahili sabit disk ve/veya bağlı cihaz(lar)daki veriler bölümlendirilebilir. Bu da film oynatma işlemini etkileyebilir. Bilgisayarınızdaki sabit disk ve/veya bağlı cihaz(lar)ı ara sıra birleştirmeniz (defragment) tavsiye edilir.

4. Ürüne Genel Bakış

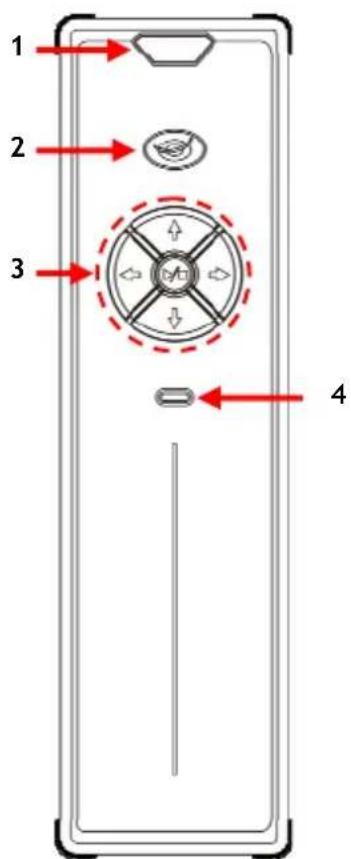

Ön Görünüm

1 2 3 4

A

5 6 7 8 9 10 11 12 13 14

r
k

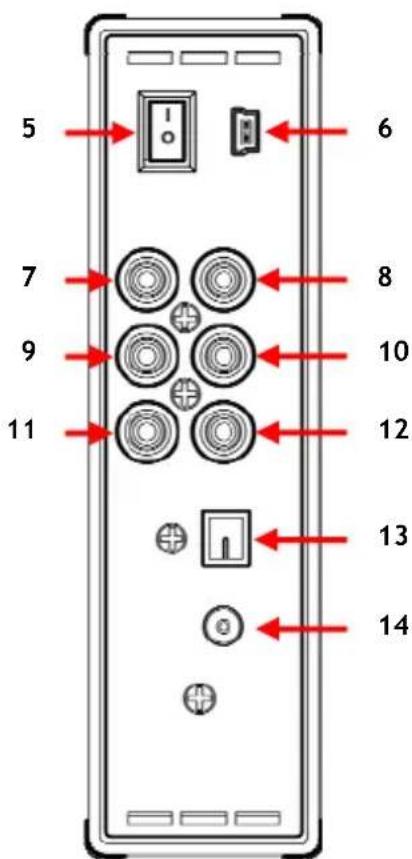

Rakamların açıklaması:

1. Kızılötesi Alicı	7. Komponent ‘Pb’ Çıkışı
2. Güç / Hazırda Bekleme LED'i	8. Komponent ‘Pr’ Çıkışı
3. İşlem Düğmeleri (aşağıya bakın)	9. Komponent ‘Y’ Çıkışı
4. HDD İşlem LED'i	10. Kompozit Video Çıkışı
	11. Ses ‘R’(sağ) Çıkışı
	12. Ses ‘L’(sol) Çıkışı
5. Ana Güç Düğmesi	13. Dijital Optik Çıkış
6. Mini-USB Jak (Bilgisayara)	14. DC Giriş (12V, 2,5A)

Düğmelerin Açıklaması

Gezinti düğmeleri (◀,▶,▲,▼)

Oynatma/durdurma düğmesi (▶/■) Kısa basma:

Kısa basma:

Uzun basma:

Ünitenin menülerinde gezinmek için kullanılır.

Bir dosyayı oynatır, durdurur ya da bir klasörü açar.

Oynaticı modu ve Ağ modu arasında geçiş yapar.

5. Uzaktan Kumandanın Açıklaması

Uzaktan kumanda üniteyi kontrol etmek için kullanılır. Bu kılavuzun iç kapağında uzaktan kumandanın bir resmini bulacaksınız. Resimdeki düğme numaraları aşağıdaki tabloda kullanılarak uzaktan kumandanın fonksiyonları açıklanmıştır.

Nr	Düğme	Tanım
1	POWER ( ⏻)	Media Player Modu ve Hazırda Bekleme Modu arasında geçiş yapar.
2	R / L	Ses çıkışını değiştirir (Stereo, Mono-L, Mono-R).
3	TOP	Geçerli dosya listesinin en başına gider.
4	MUSIC	Alt klasörlerle birlikte müzik çalma modunu başlatır.
5	FILE ‘Dosya Kütüphanesi’ni gösterir.
6	0 - 9	Sayısal seçim tuşları 0-9.
7	AUDIO	Ses akışını seçer ya da değiştirir (DVD Oynatma).
8	SLIDE	Müzik slayt gösterisi modunu başlatır ya da adım adım video oynatır.
9	SLOW	Yavaş oynatma yapar.
10	A - B	Seçili aralığı tekrar tekrar oynatır.
11	REPEAT Bir tekrar modu seçer.
12	VOLUME ▲	Sesi artırır.
13	VOLUME ▼	Sesi azaltır.
14	BACK	Önceki klasöre gitmek için kullanılır.
15	◀, ▶, ▲, ▼	Ana menüde seçimi hareket ettirir.
16	PREVIOUS ( ◀◀)	Önceki dosya ya da bölüme geçiş yapar.
17	PLAY/PAUSE	Bir dosya ya da DVD Klasörü oynatma işlemini başlatır ya da duraklatır.
18	REWIND ( ◀◀)	Oynatma sırasında Hızlı Geri Sarar.
19	OUTPUT	Video Çıkış Sinyalini seçer.
20	SETUP Ayar menüsünü açar.
21	FAST FORWARD ( ▶▶)	Oynatma işlemi sırasında hızlı ileri sarar.
22	STOP ( ■ )	Oynatma işlemini durdurur.
23	NEXT ( ▶◀)	Sonraki dosya ya da bölüme geçiş yapar.
24	ENTER ( ←◀)	Seçimi onaylar ya da çalma işlemini başlatır.
25	DISPLAY	Oynatma sırasında dosya bilgilerini gösterir.
26	PAGE ▼	Dosya içeren bir sonraki sayfayı gösterir.
27	PAGE ▲	Dosya içeren bir önceki sayfayı gösterir.
28	MUTE	Sessize alma ya da sessizi iptal etme düğmesi.
29	ROTATE	Fotoğrafları döndürür.
30	DELAY	Slayt gösterisi (müzik slayt gösterisi dahil) resimler arası geçiş süresini seçer.
31	ZOOM	Yakınlaştırır ya da uzaklaştırır (Fotoğraf ve DVD Oynatma).
32	TRANS	Bir slayt gösterisi sırasında geçiş modunu ya da müzik çalma sırasında müzik ekolayzır türünü seçer.
33	SUB-T	Film Altyazısını seçer ya da değiştirir (MPEG4 ve DVD Oynatma).
34	VIDEO	Önceden tanımlı Video klasörüne doğrudan erişim düğmesi.
35	PHOTO	Önceden tanımlı Photo klasörüne doğrudan erişim düğmesi.
36	FUNC	Dosya iş lemleri menüsünü gösterir.
37	P / N Bir video sistemi seçer. (PAL / NTSC)
38	MENU	A. ‘Aygıt Listesi’ ya da ‘Dosya Kütüphanesi’ni gösterirB. DVD Menüsüne döner (DVD Oynatma).
39	Güç LED’i	Bir düğmeye basıldığında Güç LED’i yanıp sönecektir.

6. CM3S Bağlantıları


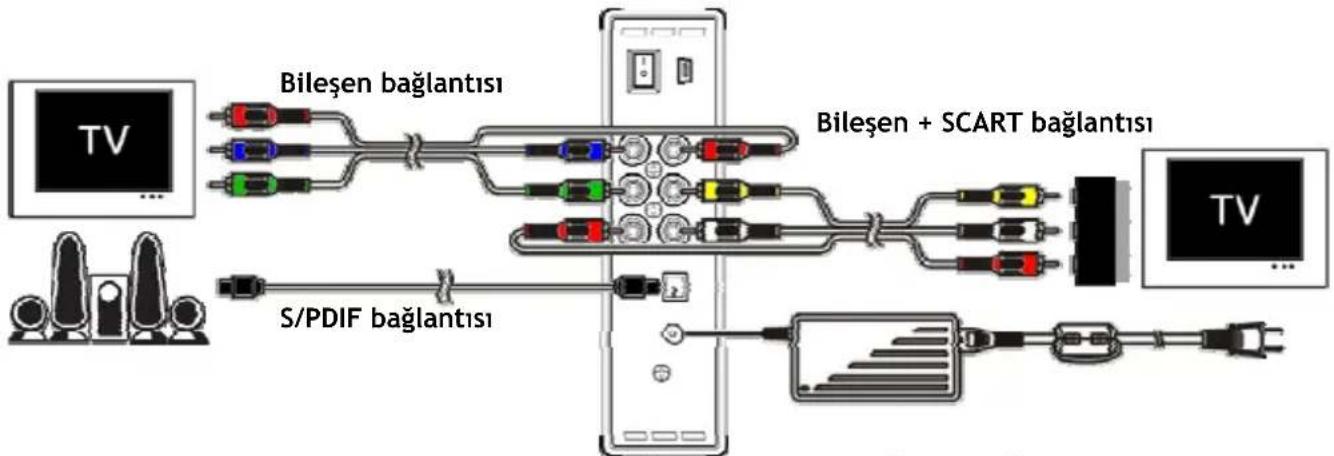

Bileşen, Kompozit ve S/PDIF bağlantılarını gösteren bağlantı örneği

Video Kablosunun (Kablolarının) bağlanması

Ünitenin televizyon bağlantısını 5 farklı şekilde yapabilirsiniz:

• Kompozit
• SCART (Kompozit kablo ve Scart adaptör kullanarak)
• Bileşen **

** Komponent kullanırken, televizyon ya da monitöre sadece video sinyali gönderilir. Ses sinyali için Kompozit kablodaki Ses RCA Jaklarını (Kırmızı, Beyaz).

Kompozit:

• Kompozit kabloyu (Sarı, Kırmızı ve Beyaz) ünitede karşılık gelen Kompozit jaklarına [10, 11, 12] bağlayın.
• Kompozit kablonun diğer ucunu (Sarı, Kırmızı ve Beyaz) televizyona bağlayın.

SCART:

• Kompozit kabloyu (Sarı, Kırmızı ve Beyaz) ünitede karşılık gelen Kompozit jaklarına [10, 11, 12] bağlayın.
• Kompozit kablonun diğer ucunu (Sarı, Kırmızı ve Beyaz) SCART Adaptör üzerindeki jaklara bağlayın.
• SCART Adaptörü televizyonun SCART Girişine bağlayın.

Bileşen:

• Bileşen Kablosunu (Kırmızı, Yeşil ve Mavi) ünitedeki Bileşen jaklarına [7, 8, 9] bağlayın.
• Bileşen kablosunun diğer ucunu TV üzerindeki Bileşen Jaklarına bağlayın.

TÜRKÇE

Ses Kablosunun (Kablolarının) bağlanması

Üniteyi TV ve/veya ev sinema sistemine 2 farklı şekilde bağlayabilirsiniz:

• Analog, ünitenin RCA Ses Jakları içinden
• Dijital, ünitenin Optik Dijital S/PDIF çıkışı içinden.

Analog:

• Kompozit kablonun Ses Jaklarını (Kırmızı, Beyaz) ünitenin RCA Ses jaklarına [11, 12] bağlayın.
• Kompozit kablonun diğer ucunu TV ya da alıcınızın RCA Ses Jaklarına bağlayın.

Dijital:

• Dijital optik kabloyu ünitenin S/PDIF çıkışına [13] bağlayın.
• Dijital optik kablonun diğer ucunu alıcınızın Dijital optik girişine bağlayın.

Güç Kaynağının Bağlanması

Ses/Video cihazınıza ünite bağlı iken, güç kaynağını üniteye bağlayabilirsiniz.

• Birlikte verilen güç kaynağını ünitenin DC girişine [14] ve boş bir prize takın.
• Üniteye enerji vermek için ünitenin arkasındaki güç anahtarını 'I' konumuna getirin.

Ünite açılacaktır.

Uzaktan Kumandanın Hazırlanması

Uzaktan kumanda için (paketle birlikte verilen) 2x AAA pil kullanılmaktadır. Üniteyi açmak/kapatmak için uzaktan kumandayı kullanmanız gerekir.

Notlar: - Uzaktan kumandanın en iyi çalışma mesafesi yaklaşık 5 metredir.

• Uzaktan kumandayı ünitenin ön paneline yerleştirilmiş olan IR alıcıya yönlendirin.
• IR alıcının alma açısı ±30 derecedir.
• Piller zayıfladığında ya da bittiğinde bunları yenisiyle (2x AAA) değiştirin.

7. Temel CM3S işlemleri

- Ünitenin bağlı olduğu televizyondaki doğru giriş kanalını seçin. (Kompozit, SCART ya da Bileşen).

Not: Bu noktadan itibaren televizyonun ünite giriş kanalına ayarlı olduğu kabul edilecektir. Açıklanan adımların tümü ünitenin çalışıyor olması durumuna göre yapılmıştır.

• Ünitenin arkasındaki ana güç anahtarının 'I' konumunda olup olmadığını kontrol edin.
• Ünitenin önünde bulunan güç düğmesi ya da uzaktan kumandada bulunan ‘Power’ düğmesi (1) ile üniteyi açın.

Ünite açılacak ve ekranda menü gösterilecektir.

Not: Ünitenin varsayılan çıkış sinyali Kompozit Video'dur. Ünite açılır ve ekranda hiçbir şey görünmezse, CM3S'in çeşitli çıkışları (Kompozit, Bileşen) arasında geçiş yapmak için uzaktan kumanda üzerindeki OUTPUT düğmesine basabilirsiniz.

Not: Ünite açıldığında sabit diski başlatması gerekir. Bu işlem az bir zaman sürebilir. Başlatma sırasında ekranda “Wait...(Bekleyin...)” mesajı çıkar.

Sabit disk, 1 disk bölümü ile biçimlendirildiğinde (formatlandığında), ekranınızda sabit diskin içeriğini gösteren ‘File Library (Dosya Kütüphanesi)’ görünecektir.

Sabit disk birden fazla disk bölümü ile biçimlendirildiğinde (formatlandığında), 'Device List (Aygıt Listesi)' ekrana gelecek ve mevcut tüm disk bölümleri gösterilecektir. Seçimi hareket ettirmek için ▲/▼ düğmelerini (15) kullanın ve ‘←/Enter’ (24) düğmesine basarak seçili disk bölümünün içeriğini gösteren 'File Library (Dosya Kütüphanesi)'ne gidin.

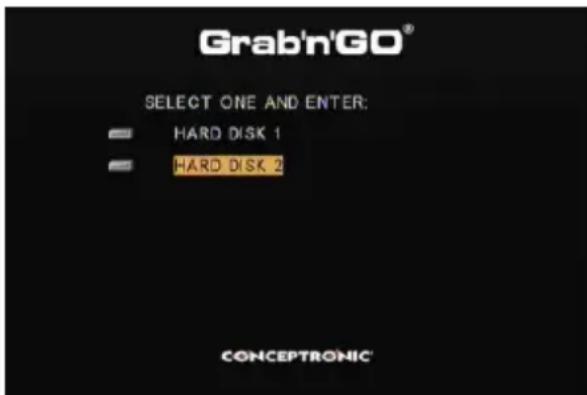

Grab'n'GO® SELECT ONE AND ENTER: HARD DISK 1 HARD DISK 2 CONCEPTRONIC®

[Device List (Aygıt Listesi)]

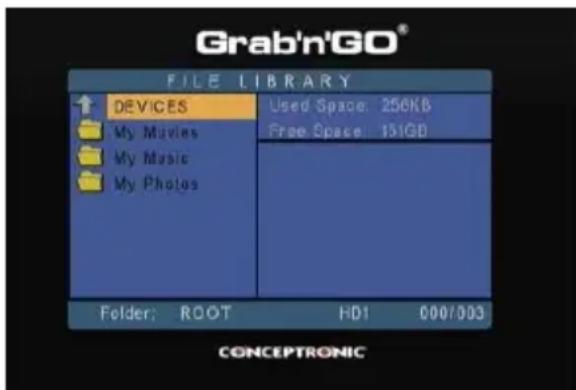

Grab'n'GO® FILE LIBRARY DEVICES Used Space: 256KB My Movies Free Space: 151GB My Music My Photos Folder: ROOT HD1 000/003 CONCEPTRONIC

[File Library (Dosya Kütüphanesi)]

Disk bölümünü değiştirme:

Sabit disk birden fazla disk bölümü ile biçimlendirildiğinde (formatlandığında), uzaktan kumanda üzerindeki 'Menu' (38) düğmesine basarak 'Device List (Aygıt Listesi)'ne geri:dönebilir ve farklı bir disk bölümü seçebilirsiniz.

8. Ortam Oynatma seçenekleri

8.1 Filmlerinizin Oynatılması

CM3S çeşitli video biçimlerini destekler: MPEG2/1, MPEG 4 (XVID, VOB biçimi dahil) video içinde MP3, AC3, AAC ve MPG1/2 ses parçalarını çalma desteği dahil.

• Uzaktan kumanda üzerindeki gezinti düğmeleri ile oynatmak istediğiniz dosyayı seçin.
• Seçilen dosyayı oynatmaya başlamak için uzaktan kumanda üzerindeki ‘Enter’ düğmesine (24) ya da ‘Play/Pause’ düğmesine (17) basın.

Oynatma işlemi sırasında uzaktan kumanda üzerinde aşağıdaki oynatma seçeneklerini kullanabilirsiniz:

• Play/Pause (17) Seçili dosyayı oynatır ya da oynatma işlemini duraklatır.
• Stop (22) Oynatma işlemini durdurur.
• Rewind (18) Geriye doğru hızlı oynatır.
• Fast Forward (21) İleriye doğru hızlı oynatır.
• Previous (16) Geçerli klasörde önceki dosyayı oynatır.
• Next (23) Geçerli klasörde sonraki dosyayı oynatır.
• Repeat (11) Geçerli dosya/klasörün Tekrar seçeneğini değiştirir.
• Display (25) Oynatma detaylarını gösterir.

Not: CM3S'te çoğu Video Codec desteklenmektedir (XviD, AVI, MPEG2, vb.) fakat CM3S'te olmayan bir Codec gerektiren dosyalara sahip olabilirsiniz. Desteklenmeyen Codec ile bir dosya çalmaya çalışırsanız "CODEC NOT SUPPORTED (CODEC DESTEKLENMİYOR)" mesajını göreceksiniz. Bu durumda film için farklı bir codec kullanımızı öneririz.

Altyazı Oynatma özelliği

Metin alt yazılı MPEG4 video oynatma desteği

Conceptronic CM3S; .SMI, .SRT, .SUB ya da .SSA alt yazı dosyalarını destekleyebilmektedir.

Alt yazı dosyası seçilen video dosyası ile aynı ada sahipse (sadece uzantısı farklı) MPEG4 dosyası oynatıldığında alt yazı dosyası otomatik olarak yüklenir, örneğin:

Film adı: My_Movie_With_Sub.AVI Altyazı adı: My_Movie_With_Sub.SRT

Altyazı dosyası farklı bir ada sahip olduğunda altyazı dosyasını manuel olarak seçmeniz gerekir. Altyazı dosyasını seçin ve altyazıyı seçmek için uzaktan kumanda üzerindeki ‘Sub-t’ (33) düğmesine basın. Filmi seçin ve bunu oynatmak için ‘◀/Enter’ (24) düğmesine basın.

DVD Oynatma özelliği

CM3S sabit diskten normal DVD gibi DVD oynatma özelliğine sahiptir. DVD Menüsü içinde gezinebilir, altyazı seçebilir ya da ses dillerini değiştirebilirsiniz.

Not: CM3S sadece koruması olmayan DVD kopyalarını oynatmayı destekler. CSS koruması CM3S tarafından desteklenmemektedir.

Not: CM3S sadece Region 2 ya da Region free DVD kopyalarını destekler.

TÜRKÇE

• CM3S'i bilgisayarınıza bağlayın. Bkz. bölüm '9. Bilgisayar USB Bağlantısı'.
• CM3S sabit diski üzerinde DVD film ile aynı ada sahip bir klasör oluşturun (örneğin: 'Movie1').
• DVD'nizden 'AUDIO_TS' ve 'VIDEO_TS'yi (içerik dahil) CM3S'de oluşturulan klasöre kopyalayın (örneğin: 'Movie1').

Kopyaladıktan sonra yapı şöyle olmalıdır:

- [CM3S SABİTDİSKİ]
| -> Movie1
| -> AUDIO_TS (isteğe bağlı, her DVD'de bulunmaz)
| -> VIDEO_TS (içindeki tüm DVD dosyaları ile)

• CM3S bağlantısını bilgisayardan kesip TV'nize bağlayın. CM3S'i açın.
• Uzaktan kumanda üzerindeki ‘◀,▶,▲,▼’ düğmeleri (15) ile oynatmak istediğiniz DVD’yi seçin.
• Seçilen DVD'yi oynatmaya başlamak için uzaktan kumanda üzerindeki 'Play/Pause' düğmesine (17) basın.

Not: Başlatmak için ‘Enter’ (24) düğmesini kullanmayın. Bu sadece dosyaları/alt klasörleri gösterir ve DVD Oynatmayı başlatmaz.

DVD oynatma işlemi sırasında uzaktan kumanda üzerinde aşağıdaki oynatma seçeneklerini kullanabilirsiniz:

- Play/Pause	(17)	Seçili DVD klasörünü oynatır ya da oynatma işlemini duraklatır.
- Stop	(22)	DVD oynatma işlemini durdurur ve Film tarayıcısına döner.
- Navigation keys	(15)	DVD Menüsü içinde gezinmek için kullanılır.
- Enter	(24)	DVD Menü seçim(ler)ini onaylar.
- Rewind	(18)	Geri Sarar.
- Fast Forward	(21)	İleri Sarar.
- Previous	(16)	Önceki Bölüm.
- Next	(23)	Sonraki Bölüm.
- Sub-t	(33)	DVD'nin altyazısını değiştirir ya da kapatır.
- Audio	(7)	DVD'nin ses parçasını değiştirir (DVD birçok ses parçası içerliğinde).
- Menu	(38)	DVD Menüsüne döner.

Video klasörüne doğrudan erişim düğmesi

Uzaktan kumanda üzerindeki ‘Video’ (34) düğmesine basarak doğrudan erişilebilen 1 video klasörü oluşturabilirsiniz. Sabit disk kök dizininde ‘VIDEO xx’ (Burada ‘xx’ yerine istediğinizi yazabilirsiniz) adında bir klasör oluşturun ve video dosyalarını bu klasöre yerleştirin. Media player başladığında ve ‘Video’ (34) düğmesine bastığınızda media player klasörü otomatik olarak açacaktır.

Not: ‘VIDEO’ ile başlayan 1'den fazla klasör oluşturursanız ünite sadece ilk klasörü açacaktır.

Bazı MPEG2/VOB dosyaları iki ya da daha fazla akıcı ses içermektedir. Uzaktan kumanda üzerindeki ‘Audio’ (7) düğmesine basarak akıcı sesler arasında geçiş yapabilirsiniz. Oynattığınız video dosyasında ses olmadığı zaman ‘Audio’ (7) düğmesini kullanabilir, böylece uygun akıcı sesi belirleyebilirsiniz.

MPEG2/VOB dosyasına geçerseniz, ses varsayılan akımda değilse sesi kaybedebilirsiniz. Bunu önlemek için geçerli ses akımını “kilitlemek” için çalma işlemi sırasında ‘Setup’ (20) düğmesine basın. Bu seçenek seçili ses akımını tüm dosyalar için muhafaza edecektir.

TÜRKÇE

8.2 Müzik Çalma

Conceptronic CM3S, müzik çalabileceğiçitli modlara sahiptir (WAV, MP3 ve WMA desteği vardır).

• Uzaktan kumanda üzerindeki gezinti düğmeleri ile çalmak istediğiniz dosyayı seçin.
• Seçilen dosyayı çalmaya başlamak için uzaktan kumanda üzerindeki ‘Enter’ düğmesine (24) ya da ‘Play/Pause’ düğmesine (17) basın.

Çalma işlemi sırasında uzaktan kumanda üzerinde aşağıdaki çalma seçeneklerini kullanabilirsiniz:

• Play/Pause (17) Seçili dosyayı çalar ya da çalma işlemini duraklatır.
• Stop (22) Çalma işlemini durdurur.
• Rewind (18) Geriye doğru hızlı çalar.
• Fast Forward (21) İleriye doğru hızlı çalar.
• Previous (16) Geçerli klasörde önceki dosyayı çalar.
• Next (23) Geçerli klasörde sonraki dosyayı çalar.
• Repeat (11) Geçerli dosya/klasörün Tekrar seçeneğini değiştirir.
• Trans (32) Bir Ekolayzır türü seçilir.

Alt klasörlerle birlikte müzik çalma

Uzaktan kumanda üzerindeki ‘Music’ (4) düğmesi ile alt klasörler de dahil olmak üzere müzik dosyalarını çalabilirsiniz. Çalmak istediğiniz müzik dosyalarını içeren klasörü seçmek için uzaktan kumanda üzerindeki gezinme tuşlarını kullanın. Seçilen klasör ve alt klasörlerde bulunan tüm müzik dosyalarının bir listesini yapmak için uzaktan kumanda üzerindeki ‘Music’ (4) düğmesine basın.

Not: ‘Music’ (4) düğmesi yerine ←/Enter’ (24) düğmesine basarsanız, alt klasörler de dahil müzik çalma yerine klasör açılacaktır.

Hızlı erişim için “MUSICDIR” klasörünü düzenleme

CM3S'i otomatik olarak müzik çalmak amacıyla hazırlamak için CM3S'i bilgisayara bağladığınızda özel bir klasör oluşturmanız gerekir.

• Birinci disk bölümünün kök dizininde ‘MUSICDIR’ klasörü oluşturun.
• Üç dijital rakamdan oluşan alt klasörler oluşturun, örneğin, “001”, “002”, “003”, vb. (‘999’a kadar klasörler oluşturabilirsiniz).
• Müzik dosyalarını bu klasörlere kopyalayın

Oluşturulan müzik klasörlerini çalmak için ünite kullanımdayken aşağıdaki adımları izleyin:

• Klasörün birinci dijitine basın ve ekranınızda aşağıdaki mesajın çıkmasını bekleyin: 'AUTO PLAY: MP3 -> __'
• Çalmak istediğiniz alt klasörün diğer 2 dijitine basın.

Not: Sabit diskinizde daha çok veri olduğunda birinci dijiti girme ve ekranınızdaki mesaj arasındaki süre artacaktır.

TÜRKÇE

8.3 Fotoğraf ve Resim Oynatma

CM3S ile ünitenin sabit diskinde depolanabilen fotoğraf ve resimleri görüntüleyebilirsiniz.

• Uzaktan kumanda üzerindeki gezinti düğmeleri ile oynatmak istediğiniz dosyayı seçin.
• Seçilen dosyayı oynatmaya başlamak için uzaktan kumanda üzerindeki ‘Enter’ düğmesine (24) ya da ‘Play/Pause’ düğmesine (17) basın.

Oynatma işlemi sırasında uzaktan kumanda üzerinde aşağıdaki oynatma seçeneklerini kullanabilirsiniz:

- Play/Pause	(17)	Seçili dosya ile başlayan bir slayt gösterisi başlatır ya da slayt gösterisini duraklatır.
- Stop	(22)	Slayt gösterisini durdurur.
- Navigation keys	(15)	Gösterilen fotoğrafı döndürür.
- Previous	(16)	Geçerli klasörde önceki dosyayı oynatır.
- Next	(23)	Geçerli klasörde sonraki dosyayı oynatır.
- Repeat	(11)	Geçerli dosya/klasörün Tekrar seçeneğini değiştirir.
- Display	(25)	Slayt gösterisi detaylarını gösterir.
- Delay	(30)	Slayt gösterisinin resimler arası süresini değiştirir.
- Trans	(32)	2 fotoğraf arasındaki geçişi değiştirir.
- Rotate	(29)	Geçerli fotoğrafı döndürür.
- Zoom	(31)	Geçerli fotoğrafı yakınlaştırır.

Müzikli slayt gösterisi (arka plan müziği ile fotoğraf görüntüleme)

Bir fotoğraf seçin ve müzikli slayt gösterisini başlatmak için ‘Slide’ (8) düğmesine basın.

'Slide' (8) düğmesine basmazsanız müzik çalmaz ve resimler müziksiz slayt gösterisi şeklinde görüntülenir. Klasörde kullanılabilir müzik olmadığı takdirde müzikli slayt gösterisi fonksiyonu çalışmaz. Sessiz resim slayt gösterisi için ‘←/Enter’ (24) düğmesine basmanız gerekir.

Not: Bu modda "Rotate" ve "Zoom" fonksiyonlarına erişilemez.

'Play/Pause' (17) düğmesine bir kez basarak slayt gösterisini duraklatabilirsiniz (müzik çalmaya devam edecektir). Müziği de durdurmak için 'Play/Pause' (17) düğmesine tekrar basın. Müzikli slayt gösterisine kaldığı yerden devam etmek için 'Play/ Pause' (17) düğmesine tekrar basın.

Video klasörüne doğrudan erişim düğmesi

Uzaktan kumanda üzerindeki ‘Photo’ (35) düğmesine basarak doğrudan erişilebilen 1 fotoğraf klasörü oluşturabilirsiniz. Sabit disk kök dizininde ‘PHOTO xx’ (Burada ‘xx’ yerine istediğinizi yazabilirsiniz) adında bir klasör oluşturun ve fotoğraf dosyalarını bu klasöre yerleştirin. Media player başladığında ve ‘Photo’ (35) düğmesine bastığınızda media player klasörü otomatik olarak açacaktır.

Not: ‘PHOTO’ ile başlayan 1'den fazla klasör oluşturursanız ünite sadece ilk klasörü açacaktır.

9. Sistem Yapılandırması

Ünitenin Setup (Ayar) Menüsünü açmak için uzaktan kumanda üzerindeki ‘Setup’ düğmesine basabilirsiniz. Setup Menüsünde seçimi hareket ettirmek için ▲/▼/◄/► düğmelerine basın ve seçimi onaylamak için / ENTER düğmesine basın. Ünite yapılandırmasını bitirdiğinizde, Setup Menüsünü kapatmak için tekrar Setup düğmesine basın ya da Setup Menüsünden ‘Exit Setup’ seçeneğini seçin.

Setup Menüsü aşağıdaki seçeneklere sahiptir:

Orientation : Her fotoğraf için Döndürme ayarlarını hafızada tutar.

Preview : Dosya ön izleme modunu açar ya da kapatır.

TV Display : TV Ekran ayarını değiştirir.

TV SYS : TV için bir video sistemi seçer.

SPDIF Output : Ünitenin SPDIF Çıkışını etkinleştirir ya da devre dışı bırakır.

Screen Saver : Ekran Koruyucuyu etkinleştirir ya da devre dışı bırakır.

Slideshow setup (Slayt gösterisi ayarları)

Slideshow Mode : Slayt gösterisi modunu yapılandırır.

Interval time : İki fotoğraf arasındaki süreyi seçer.

Trans speed : 2 fotoğraf arasındaki geçiş hızını seçer.

Transition : 2 fotoğraf arasında kullanılan varsayılan geçişi seçer.

Preferences (Tercihler)

Video Output	: Ünite için video çıkış sinyalini belirler.
OSD Lang	: Ekran dilini belirler.
OSD Message	: Oynatma işlemi sırasında OSD mesajları etkinleştirir ya da devre dışı bırakır.
Default	: Üniteyi fabrika varsayılan ayarlarına sıfırlar.
Auto Startçalar.	: Ünite açıldığında CM3S üzerindeki tüm ortam dosyalarını otomatik olarak
File Sort	: CM3S üzerindeki dosyaların nasıl sıralanacağını seçer.

Firmware Version (Ürün Bilgisi Sürümü)

'Firmware Version (Ürün Bilgisi Sürümü)'nü seçerken, CM3S'nin ürün bilgisi sürümü Setup (Ayar) Menüsünün sol alt köşesinde gösterilir.

10. Bilgisayar USB Bağlantısı

Üniteyi bilgisayarınıza bağlayarak dahili Sabit diskten ya da dahili Sabit diske veri (film, müzik, resim, kayıtlar vb.) kopyalayabilirsiniz.

Not: Aşağıdaki örnekte Windows XP ile çalışan bir bilgisayar kullanılmıştır ancak üniteyi USB desteği ve FAT32 dosya sistemlerini okuma ve yazma özelliği olan tüm bilgisayarlarda kullanmak mümkündür.

Ünitenin bilgisayarınıza bağlanması

• Birlikte verilen, bir ucu USB diğer ucu Mini-USB olan kabloyu ünitenin arkasına ve bilgisayarınızda boş bir USB porta bağlayın.
• Ünitenin arkasında bulunan açma kapama anahtarı ile üniteyi açın. Ünite otomatik olarak algılanacak, yüklenecek ve bilgisayarınızda ilave bir sürücü olarak gösterilecektir.

Varsayılan olarak ünitedeki dahili Sabit disk bir USB depolama aygıtı gibi başlatılacaktır.

Ünitenin bilgisayardan kaldırılması

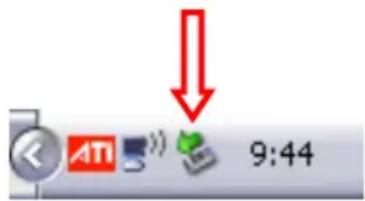

• Sistem tepsisinden “Safe Removal” simgesine tıklayın.
• “Stop USB Mass Storage Device” seçeneğini seçin.
• “Safe to remove Hardware” mesajını bekleyin.
• USB kabloyu çıkarın.

ATI 9:44

11. İpuçları ve Sorun Giderme

CM3S düzgün bir şekilde çalışmadığında aşağıdaki sorun giderme ipuçlarını kullanın:

Güç LED'i yanmıyor:

- Güç kaynağı CM3S'e bağlı değil. Güç kaynağıní CM3S'e yeniden bağlayın.

Ekranda hareket yok:

• CM3S hazırlda bekleme durumunda. Etkinleştirmek için uzaktan kumanda üzerindeki ‘Mode’ (1) düğmesine basın.
• TV üzerinde yanlış giriş kaynağı seçili. Giriş kaynağını değiştirin.
• Yanlış video sistemi seçili. Video sistemini değiştirmek için uzaktan kumanda üzerindeki ‘Output’ (19) düğmesine basın.
• Video kablosu düzgün bir şekilde bağlı değil. Video Kablosunun doğru bir şekilde bağlı olup olmadığını kontrol edin.

Ünite açıldığında sadece bir ‘bling’ sesi duyuluyor fakat herhangi bir menü gösterilmiyor:

• Yanlış video sistemi seçili. Video sistemini değiştirmek için uzaktan kumanda üzerindeki ‘Output’ (19) düğmesine basın.
• Video kablosu düzgün bir şekilde bağlı değil. Video Kablosunun doğru bir şekilde bağlı olup olmadığını kontrol edin.

Ses yok:

• Ses kablosu düzgün bir şekilde bağlı değil. Kablonun TV ya da amplifikatöre doğru bir şekilde bağlı olduğundan emin olun.
• CM3S amplifikatöre bağlı fakat amplifikatör kapalı. Amplifikatörü açın.
• MPEG2 ya da VOB dosyasının ses akışı geçersiz. Uygun ses akışı ayarı için uzaktan kumanda üzerindeki ‘Audio’ (7) düğmesine basın.
• Mute (Sessiz) fonksiyonu açık. Sessiz fonksiyonunu iptal etmek için uzaktan kumanda üzerindeki ‘Mute’ (28) düğmesine basın.
• CM3S Hızlı İleri ya da Hızlı Geri modunda çalışıyor. Normal çalmaya dönmek için uzaktan kumanda üzerindeki ‘Play/Pause’ (17) düğmesine basın.

Ekran şekli bozuk:

• CM3S Hızlı İleri ya da Hızlı Geri modunda çalışıyor. Normal çalmaya dönmek için uzaktan kumanda üzerindeki ‘Play/Pause’ (17) düğmesine basın.
• NTSC modunda bir PAL film ya da tersi oynatılıyor. Ekran ayarlarını değiştirmek için kumanda üzerindeki ‘P/N’ (37) düğmesine basın.

'Slide' düğmesine basıldığında sistem kilitleniyor:

- Geçerli klasörde çok sayıda fotoğraf ya da müzik var. Müzik-Slayt-Gösterisini başlatmak çok zaman alacaktır. Lütfen oynatma işlemini bekleyin.

Uzaktan kumanda çalışmıyor:

• Uzaktan kumandayı CM3S alıcısına yaklaşık ±30 derece içinde direkt olarak tutun.
• Uzaktan kumandayı 5 metre mesafe içinde kullanın.
• Uzaktan kumanda pillerini (AAA) değiştirin.

Oynatılan filmin alt yazısı görüntülenmiyor:

- Bir AVI dosyası oynatılıyor fakat alt yazı dosyası farklı bir dosya adına sahip. Alt yazıların nasıl görüntüleneceği ile ilgili olarak bölüm 8.1'e müracaat edin.

TÜRKÇE

Video oynatmaya çalışırken "CODEC NOT SUPPORTED" mesajı çıkıyor;

• Film dosyası CM3S için desteklenmeyen bir codec ile oluşturulmuştur.
  CM3S tarafından desteklenen codec listesi için www.conceptronic.net web sitesini ziyaret edin.

CM3S tüm Sabit Disk bölümlerini / içeriğini göstermiyor:

• Sabit disk üzerindeki disk bölümü birincil değil. Sabit diski yeniden bölümlendirin ve tüm disk bölümlerinin birincil olduğundan emin olun.
• Disk bölümü FAT32 ile formatlanmış. FAT32 Dosya sistemi ile disk bölümünü yeniden formatlayın.
• Seçilen disk bölümünde ortam dosyası yok.

Play/Pause düğmesine basıldığında DVD oynatma fonksiyonu çalışmıyor:

• Doğru klasör yapısını kullandığınızdan emin olun. Klasör yapısı bölüm 8.1'de açıklanmıştır.
  DVD dosyaları eksik, bozuk ya da hasarlı. Böyle bir durumda CM3S tarafından DVD oynatılmaz.

DVD giriş filmi sırasında ekran kararıyor:

- Mevcut bölüm siyah ekranla son buluyor ya da çalınamayacak kadar kısa. Sonraki bölüme geçmek için ‘Next’ (23) düğmesine basın.

TV'de renkli değil siyah beyaz resim görüntüleniyor:

TV'niz CM3S'in "Multi" TV Sistemini kullanamıyor. TV Sistemini PAL'a değiştirmek için Setup menüsünü kullanın. (Bkz. bölüm 9). TV Sistemini değiştirdik
