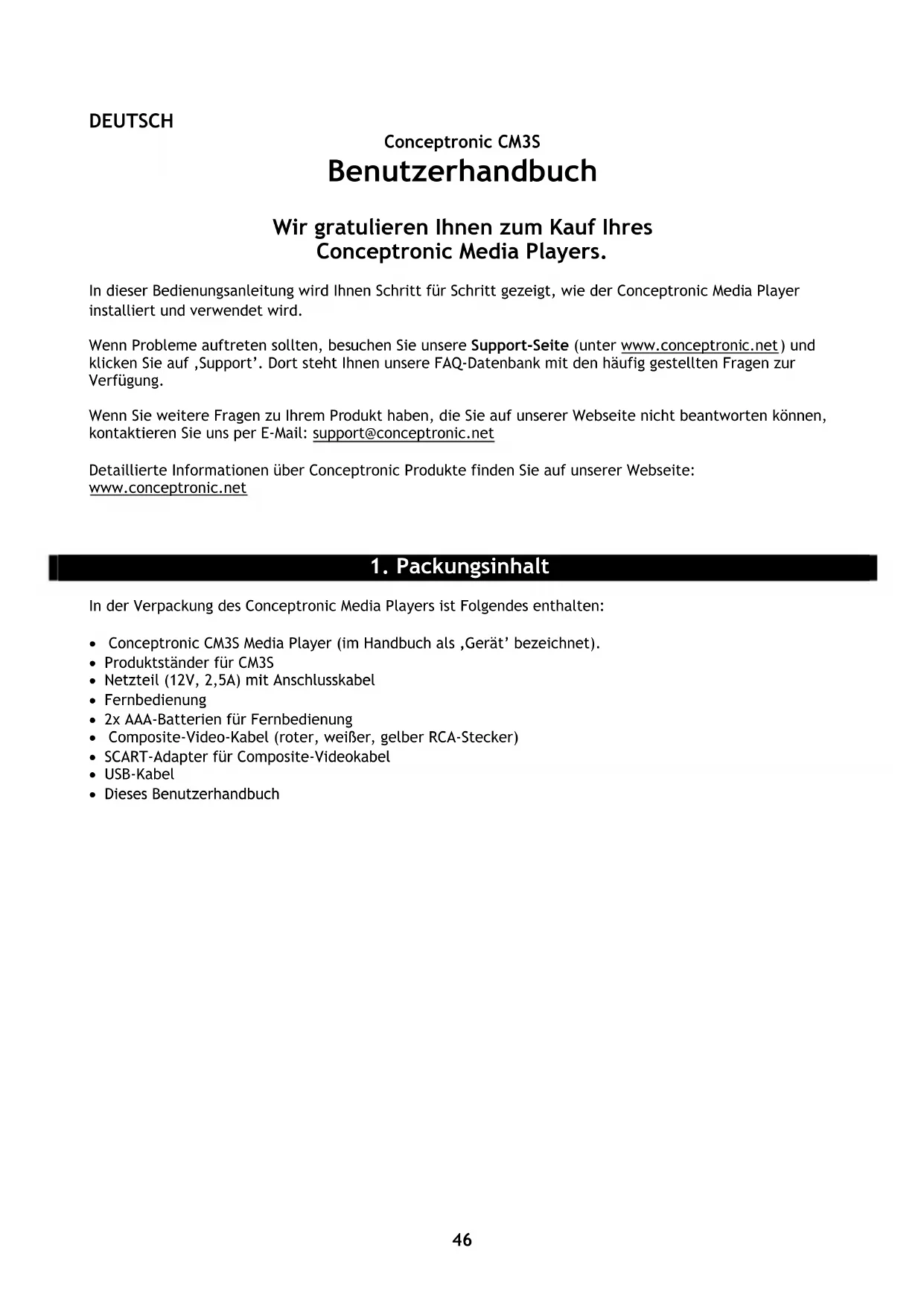

BEDIENUNGSANLEITUNG CM3S500 CONCEPTRONIC

Wir gratulieren Ihnen zum Kauf Ihres Conceptronic Media Players.

In dieser Bedienungsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der Conceptronic Media Player installiert und verwendet wird.

Wenn Probleme auftreten sollten, besuchen Sie unsere Support-Seite (unter www.conceptronic.net) und klicken Sie auf „Support“. Dort steht Ihnen unsere FAQ-Datenbank mit den häufig gestellten Fragen zur Verfügung.

Wenn Sie weitere Fragen zu Ihrem Produkt haben, die Sie auf unserer Webseite nicht beantworten können, kontaktieren Sie uns per E-Mail: [e-mail]

Detaillierte Informationen über Conceptronic Produkte finden Sie auf unserer Webseite: www.conceptronic.net

1. Packungsinhalt

In der Verpackung des Conceptronic Media Players ist Folgendes enthalten:

• Conceptronic CM3S Media Player (im Handbuch als „Gerät“ bezeichnet).
• Produktständer für CM3S
  • Netzteil (12V, 2,5A) mit Anschlusskabel
• Fernbedienung
  • 2x AAA-Batterien für Fernbedienung
• Composite-Video-Kabel (roter, weißer, gelber RCA-Stecker)
  • SCART-Adapter für Composite-Videokabel
• USB-Kabel
  • Dieses Benutzerhandbuch

2. Produkteigenschaften

• Mehrsprachige Benutzeroberfläche: Englisch, Niederländisch, Spanisch, Französisch, Italienisch, Deutsch, Portugiesisch.
• Unterstützt mehrere Festplatten-Partitionen.
  • Voransicht von Mediendateien.
• Unterstützt Text-Untertitel (.SMI/.SRT/.SUB/.SSA) für MPEG4 (AVI), D1-Auflösung.
• Unterstützt AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, JPG.
• Unterstützt verschiedene Codecs. Eine vollständige Liste der unterstützten Codecs finden Sie auf unserer Webseite.
• Ausgänge: Composite-Video/Component-Video/RCA-Audio/optisch Audio.
  • PAL/NTSC-kompatibel.
  • Verschiedene Wiederholfunktionen.
  • Bildschirmschoner.
• Verschiedene Anzeigearten von Fotos.
• Diashow (Slide Photo Play Back) mit Hintergrundmusik.
  • 14 Übergangsmodi; einstellbares Anzeigeintervall.
• Funktionen Zoom, Drehen, Verschieben.
• Dateien können nach Namen/Größe/Zeit/Typ geordnet werden.
• Automatische Umschaltung zwischen PC-USB- und Media Player-Modus:
• Wenn das Gerät an einen PC angeschlossen ist, hat es die Funktion eines USB-Speichergeräts.
• Wenn es nicht an einen PC angeschlossen ist, hat das Gerät die Funktion eines Media Players.

3. Hinweise und Warnungen

• Versuchen Sie nicht, das mitgelieferte Netzteil zu zerlegen. Dies könnte zu Verletzungen aufgrund von Hochspannung führen. Wenn das Netzteil repariert werden muss, kontaktieren Sie bitte Ihren Händler oder das Helpdesk von Conceptronic.
• Setzen Sie das Gerät nicht extremer Feuchtigkeit aus.
• Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen Sie es keinen Flüssigkeiten aus.
• Trennen Sie das Netzteil von der Stromversorgung, wenn Sie das Gerät für längere Zeit nicht benutzen.
• Verwenden Sie das Gerät nicht in der Nähe von Brennstoffen.
• Ersetzen Sie die Batterie der Fernbedienung mit einer Batterie des gleichen Typs, wenn diese schwach oder leer ist. Führen Sie die alten Batterien, wenn möglich, der Wiederverwertung zu. Wenn Sie die Fernbedienung für längere Zeit nicht verwenden, entfernen Sie die Batterie, um Korrosion zu verhindern.
• Setzen Sie die Fernbedienung nicht extremer Feuchtigkeit aus und lassen Sie sie nicht fallen.
• Verwenden Sie die Fernbedienung nicht bei intensiver Sonnenbestrahlung.
• Lassen Sie das Gerät NIEMALS fallen und setzen Sie es keinen Stößen oder Erschütterungen aus.
• Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden.
• Das Gerät unterstützt nur das FAT- / FAT32-Dateisystem (NTFS wird nicht unterstützt).

Wichtig: Wenn Sie die Festplatte mit NTFS formatieren, kann sie nur als Wechselfestplatte für Ihren Computer verwendet werden. Formatieren Sie die Festplatte wieder mit FAT32, um die Funktionen des Media Players zu aktivieren.

Hinweis: Die Daten auf der internen Festplatte und / oder den angeschlossenen Geräten können defragmentiert werden. Dies kann einen Einfluss auf die Wiedergabe von Filmen haben. Wir empfehlen Ihnen, die Festplatte und/oder das/die angeschlossenen Gerät/-e auf Ihrem Computer hin und wieder zu defragmentieren.

4. Gerätekomponenten

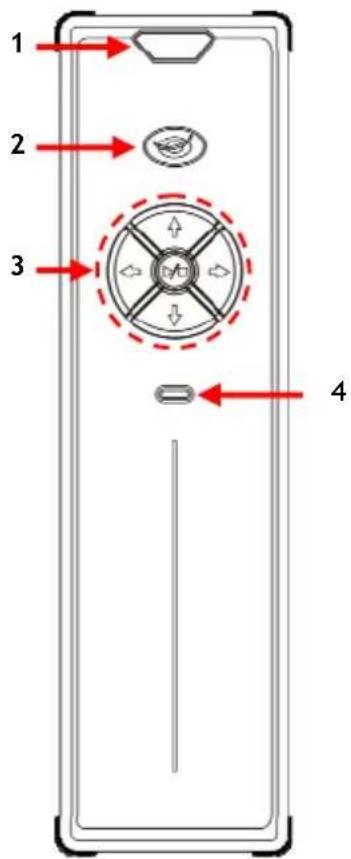

Vorderseite

1 2 3 4

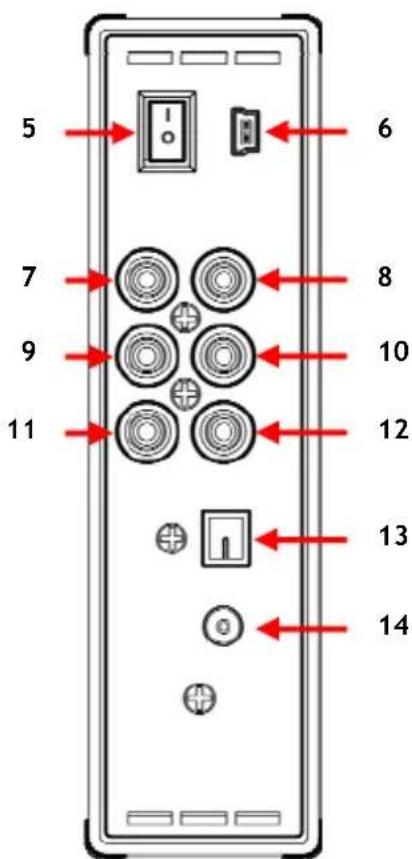

Rückseite

5 6 7 8 9 10 11 12 13 14

Legende:

1. Infrarotempfänger
2. Power- / Standby-LED
3. Bedienungstasten (siehe unten)
4. Aktivitäts-LED des Festplattenlaufwerks
5. Haupt-Ein-Aus-Schalter

6. Mini-USB-Buchse (für Anschluss an PC)

7. Component 'Pb'-Ausgang

8. Component 'Pr'-Ausgang
9. Component 'Y'-Ausgang
10. Composite-Videoausgang
11. (Rechter) 'R' Audioausgang
12. (Linker) 'L' Audioausgang
13. Digitaler/optischer Ausgang
14. Gleichstromeingang (12V, 2,5A)

Erklärung der Tasten

Zur Navigation durch die Menüs des Geräts.

Zum Starten/Stoppen der Wiedergabe einer Datei oder Öffnen eines Ordners.

Zum Umschalten zwischen dem Player- und dem Netzwerkmodus.

5. Erläuterungen zur Fernbedienung

Die Fernbedienung wird zur Steuerung des Geräts verwendet. Im inneren Einband dieses Handbuchs finden Sie ein Bild der Fernbedienung. Die Zahlen der Tasten entsprechen denen der nachfolgenden Tabelle mit Erklärungen aller Funktionen der Fernbedienung.

Nr. Taste Beschreibung

1	POWER ( ⏻)	Zum Umschalten zwischen dem Media Player- und dem Standby-Modus.
2	R / L	Zum Ändern der Audioausgabe (Stereo, Mono-L, Mono-R).
3	TOP	Zurück zum Anfang der aktuellen Dateiliste.
4	MUSIC	Zum Starten des Musikwiedergabemodus mit Unterverzeichnissen.
5	FILE Zum Anzeigen der ,Dateibibliothek’.
6	0 - 9 Numerische Auswahltasten 0-9
7	AUDIO	Zur Auswahl oder Änderung des Audiostroms (DVD-Wiedergabe).
8	SLIDE	Zum Starten des Modus Musik-Diashow oder Video-Step-Play [schrittweises Abspielen].
9	SLOW Langsame Wiedergabe.
10	A - B	Für die wiederholte Wiedergabe eines ausgewählten Abschnitts.
11	REPEAT Zur Auswahl eines Wiederholmodus.
12	VOLUME ▲	Zum Erhöhen der Lautstärke.
13	VOLUME ▼	Zum Reduzieren der Lautstärke.
14	ZURÜCK	Zurück zum vorherigen Ordner.
15	◀, ▶, ▲, ▼	Zur Auswahl der gewünschten Option im Hauptmenü.
16	PREVIOUS ( ◀◀)	Zurück zur vorherigen Datei oder zum vorherigen Kapitel.
17	PLAY/PAUSE	Zum Starten der Wiedergabe einer Datei oder eines DVD-Ordners oder Anhalten einer Wiedergabe.
18	REWIND ( ◀◀)	Schnellrücklauf während der Wiedergabe.
19	OUTPUT	Zur Auswahl des Video-Ausgabesignals.
20	SETUP Zum Öffnen des Einstellungsmenus.
21	FAST FORWARD ( ▶▶)	Schnellvorlauf während der Wiedergabe
22	STOP ( ■ ) Zum Stoppen der Wiedergabe.
23	NEXT ( ▶◀)	Vorwärts zur nächsten Datei oder zum nächsten Kapitel.
24	ENTER ( ←◀)	Zur Bestätigung der Auswahl oder zum Starten der Wiedergabe.
25	DISPLAY	Zur Anzeige von Datei-Informationen während der Wiedergabe.
26	PAGE ▼	Zur Anzeige der nächsten Seite mit Dateien.
27	PAGE ▲	Zur Anzeige der vorherigen Seite mit Dateien.
28	MUTE	Zum Aktivieren/Deaktivieren der Stummschaltung.
29	ROTATE	Zum Drehen von Fotos.
30	DELAY	Zur Auswahl der Intervallzeit für Diashows (inklusive Musik-Diashows).
31	ZOOM	Zum Vergrößern oder Verkleinern (Fotos und DVD-Wiedergabe).
32	TRANS	Zur Auswahl eines Übergangsmodus während einer Diashow oder eines Musik-Equalizers während der Musikwiedergabe.
33	SUB-T	Zur Auswahl oder Änderung der Filmuntertitel (MPEG4 und DVD-Wiedergabe).
34	VIDEO	Taste für den Direktzugriff auf vordefinierten Video-Ordner.
35	PHOTO	Taste für den Direktzugriff auf vordefinierten Foto-Ordner.
36	FUNC	Zur Anzeige des Menüs für Dateioperationen.
37	P / N Zur Auswahl des Videosystems (PAL / NTSC).
38	MENU	A. Zur Anzeige der ,Geräteliste’ oder ,Dateibibliothek’.B. Zum Zurückkehren zum DVD-Menü (DVD-Wiedergabe).
39	Power LED-Anzeige	Blinkt, wenn eine Taste gedrückt wird.

6. Anschluss des CM3S


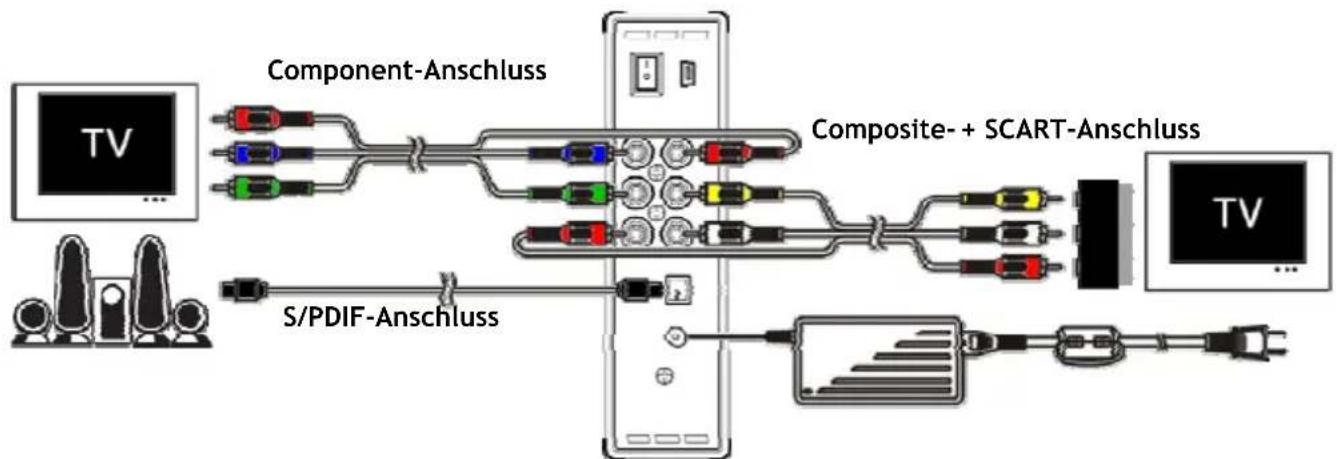

Anschlussbeispiel mit einer Component-, Composite- und S/PDIF-Verbindung.

Anschluss des/der Videokabel/s

Sie haben 5 Möglichkeiten, das Gerät an Ihren Fernseher anzuschließen:

• Composite
• SCART (mithilfe des Composite-Kabels & Scart-Adapters)
• Component **

** Wenn Sie Component verwenden, wird nur das Videosignal an Ihren Fernseher oder Monitor gesendet. Verwenden Sie die Audio-RCA-Stecker des Composite-Kabels (rot, weiß).

Composite:

• Stecken Sie das Composite-Kabel (gelb, rot und weiß) in die entsprechenden Composite-Buchsen [10, 11, 12] des Geräts ein.
• Stecken Sie die andere Seite des Composite-Kabels (gelb, rot und weiß) in Ihrem Fernseher ein.

SCART:

• Stecken Sie das Composite-Kabel (gelb, rot und weiß) in die entsprechenden Composite-Buchsen [10, 11, 12] des Geräts ein.
• Stecken Sie die andere Seite des Composite-Kabels (gelb, rot und weiß) in die Buchsen des SCART-Adapters ein.
• Schließen Sie den SCART-Adapter an den SCART-Eingang Ihres Fernsehers an.

Component:

• Schließen Sie das Component-Kabel (rot, grün und blau) an den Component-Buchsen [7, 8, 9] des Geräts an.
• Stecken Sie das andere Ende des Component-Kabels in die Component-Buchsen an Ihrem Fernseher ein.

DEUTSCH

Anschluss des/der Audiokabel/s

Sie haben 2 Möglichkeiten für den Anschluss des Geräts an Ihren Fernseher / Ihr Heimkinosystem.

• Analog, über die RCA-Audiobuchsen des Geräts
• Digital, über den optisch-digitalen S/PDIF-Ausgang des Geräts.

Analog:

• Schließen Sie die Audiostecker (rot, weiß) des Composite-Kabels an den RCA-Audiobuchsen [11, 12] des Geräts an.
• Schließen Sie das andere Ende des Composite-Kabels an die RCA-Audiobuchsen Ihres Fernsehers oder Empfängers an.

Digital:

• Schließen Sie das optisch-digitale Kabel an den S/PDIF-Ausgang [13] des Geräts an.
• Stecken Sie das andere Ende des optisch-digitalen Kabels im optisch-digitalen Eingang Ihres Empfängers ein.

Anschluss des Netzgeräts

Sobald das Gerät an Ihr Audio-/Videogerät angeschlossen ist, können Sie das Gerät an die Stromversorgung anschließen.

• Schließen Sie das mitgelieferte Netzteil am Gleichstromeingang [14] des Geräts und an einer freien Steckdose an.
• Stellen Sie den Haupt-Ein-Aus-Schalter auf der Rückseite des Geräts auf „I“, um das Gerät mit Strom zu versorgen.

Daraufhin schaltet das Gerät ein.

Vorbereiten der Fernbedienung

Die Fernbedienung wird mit 2 AAA Batterien betrieben (im Lieferumfang enthalten). Sie müssen zum Ein-/Ausschalten des Geräts die Fernbedienung verwenden.

Hinweise: - Die Fernbedienung funktioniert am besten bei einem Abstand bis ca. 5 Meter.
- Richten Sie die Fernbedienung auf den IR-Empfänger in der Frontblende des Geräts.
- Der Empfangswinkel des IR-Empfängers beträgt ±30 Grad.
- Ersetzen Sie die Batterien (2x AAA), wenn diese schwach oder leer sind.

7. Grundbetrieb des CM3S

- Wählen Sie den korrekten Eingangskanal an Ihrem Fernseher, an den das Gerät angeschlossen ist. (Composite, SCART oder Component).

Hinweis: Von dieser Stelle an basiert das Handbuch auf der Annahme, dass Ihr Fernseher auf den Eingangskanal des Geräts eingestellt ist. Alle beschriebenen Schritte beziehen sich auf den Betrieb des Geräts.

- Stellen Sie sicher, dass der Haupt-Ein-Aus-Schalter auf der Rückseite des Geräts auf „I“ eingestellt ist. - Schalten Sie das Gerät mit der Power-Taste auf der Vorderseite des Geräts oder mit der „Power“-Taste (1) auf der Fernbedienung ein.

Nachdem das Gerät eingeschaltet ist, wird das Menü auf dem Bildschirm angezeigt.

Hinweis: Das Standardausgabesignal des Geräts ist Composite-Video. Wenn das Gerät eingeschaltet ist und keine Anzeige auf Ihrem Bildschirm erscheint, können Sie die OUTPUT-Taste auf der Fernbedienung drücken, um zwischen den verschiedenen Ausgaben des CM3S (Composite, Component) umzuschalten.

Hinweis: Das Gerät muss die Festplatte initialisieren, wenn es eingeschaltet wird. Dies kann eine Weile dauern. Während der Initialisierung erscheint die Meldung „Wait...[Warten]“ auf dem Bildschirm.

Wenn die Festplatte mit einer einzigen Partition formatiert ist, wird auf Ihrem Bildschirm die „Dateibibliothek“ mit dem Inhalt Ihrer Festplatte angezeigt.

Wenn die Festplatte mit mehreren Partitionen formatiert ist, zeigt das Gerät auf Ihrem Bildschirm die „Geräteliste“ mit allen vorhandenen Partitionen an. Wählen Sie mithilfe der ▲/▼ Tasten (15) die gewünschte Partition und drücken Sie die „Enter“-Taste (24), um die „Dateibibliothek“ zu öffnen und den Inhalt der gewählten Partition anzuzeigen.

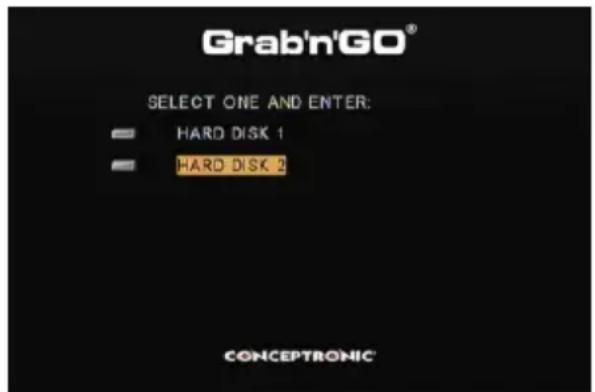

Grab'n'GO® SELECT ONE AND ENTER: HARD DISK 1 HARD DISK 2 CONCEPTRONIC®

[ Geräteliste ]

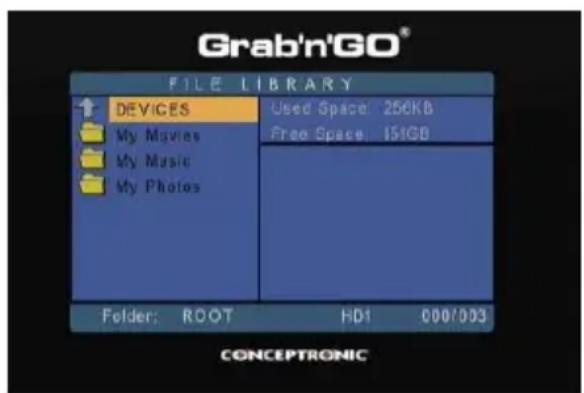

Grab'n'GO® FILE LIBRARY DEVICES My Movies My Music My Photos Used Space: 256KB Free Space: 151GB Folder: ROOT HD1 0007003 CONCEPTRONIC

[ Datei-Bibliothek ]

Ändern der Partition:

Wenn die Festplatte mit mehreren Partitionen formatiert ist, können Sie durch Drücken der „Menu“-Taste (38) auf der Fernbedienung wieder die „Geräteliste“ aufrufen und eine andere Partition auswählen.

8. Optionen für die Wiedergabe von Medien

8.1 Wiedergabe von Filmen

Der CM3S unterstützt verschiedene Videoformate: MPEG2/1, MPEG 4 einschließlich XVID-, VOB-Format und Wiedergabe von MP3-, AC3-, AAC- und MPG1/2-Audiotiteln in der Videofunktion.

• Wählen Sie mithilfe der Navigationstasten auf der Fernbedienung die Datei, die Sie wiedergeben möchten.
• Drücken Sie die Taste „Enter“ (24) oder „Play/Pause“ (17) auf der Fernbedienung, um die Wiedergabe der gewählten Datei zu starten.

Während der Wiedergabe können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

• Play/Pause (17) Wiedergabe der gewählten Datei oder Anhalten der Wiedergabe.
• Stop (22) Stoppen der Wiedergabe.
• Rewind (18) Rücklauf der Wiedergabe.
• Fast Forward (21) Schnellvorlauf der Wiedergabe.
• Previous (16) Wiedergabe der vorherigen Datei im aktuellen Ordner.
• Next (23) Wiedergabe der nächsten Datei im aktuellen Ordner.
• Repeat (11) Ändern der Wiederholungsoption der aktuellen Datei/des aktuellen Ordners.
• Display (25) Anzeige der Wiedergabedetails.

Hinweis: Der CM3S unterstützt die meisten Video-Codecs (wie XviD, AVI, MPEG2 usw.). Es ist jedoch möglich, dass Sie Dateien haben, die einen Codec erfordern, der auf dem CM3S nicht vorhanden ist. Wenn Sie versuchen, eine Datei mit einem nicht unterstützten Codec wiederzugeben, erscheint die Meldung „CODEC NOT SUPPORTED [CODEC NICHT UNTERSTÜTZT]“. Wenn dies geschieht, empfehlen wir Ihnen, einen anderen Codec für Ihren Film zu verwenden.

Untertitelwiedergabefunktion

Unterstützt die Wiedergabe von MPEG4-Videos mit Text-Untertiteln Der Conceptronic CM3S unterstützt .SMI-, .SRT-, .SUB- oder .SSA-Untertiteldateien.

Wenn die Untertiteldatei denselben Namen wie die ausgewählte Video-Datei hat (nur die Endung unterscheidet sich), wird diese bei der Wiedergabe der MPEG4-Datei automatisch geladen. Zum Beispiel:

Name der Filmdatei: My_Movie_With_Sub.AVI Name der Untertiteldatei: My_Movie_With_Sub.SRT

Wenn die Untertiteldatei einen anderen Namen hat, müssen Sie diese manuell auswählen. Wählen Sie die Untertiteldatei und drücken Sie die 'Sub-t'-Taste (33) auf der Fernbedienung, um den Untertitel auszuwählen. Wählen Sie den Film und drücken Sie die 'Enter'-Taste (24), um den Film wiederzugeben.

DVD-Wiedergabe-Funktion

Der CM3S gibt DVDs von einer Festplatte wie normale DVDs wieder. Sie können durch das DVD-Menü navigieren, Untertitel wählen oder die Audiosprache ändern.

Hinweis: Der CM3S unterstützt ausschließlich die Wiedergabe ungeschützter DVD-Kopien. CSS-Schutz wird vom CM3S nicht unterstützt. Hinweis: Der CM3S unterstützt ausschließlich DVD-Kopien der Region 2 oder regionsfreie DVD-Kopien.

DEUTSCH

- Schließen Sie den CM3S an Ihren Computer an. Siehe Kapitel '10. Computer-USB-Konnektivität'.

• Erstellen Sie auf der CM3S-Festplatte einen Ordner mit dem Namen Ihres DVD-Films (zum Beispiel: 'Movie1').
• Kopieren Sie ,AUDIO_TS' und ,VIDEO_TS' (mit Inhalt) von Ihrer DVD in den auf dem CM3S erstellten Ordner (zum Beispiel: 'Movie1').

Nach dem Kopieren sollte folgende Struktur vorhanden sein:

- [FESTPLATTE AUF CM3S]
| -> Movie1
| -> AUDIO_TS (optional, nicht für jede DVD verfügbar)
| -> VIDEO_TS (mit allen DVD-Dateien)

• Trennen Sie den CM3S von Ihrem Computer und schließen Sie ihn am Fernseher an. Schalten Sie den CM3S ein.
• Wählen Sie mithilfe der ‘◀, ▶, ▲, ▼’-Tasten (15) auf der Fernbedienung die DVD, die Sie wiedergeben möchten.
• Drücken Sie die „Play/Pause“-Taste (17) auf der Fernbedienung, um die Wiedergabe der ausgewählten DVD zu starten.

Hinweis: Verwenden Sie nicht die 'Enter'-Taste (24), um die Wiedergabe zu starten. Damit werden lediglich die Dateien/Unterordner angezeigt und die DVD-Wiedergabe wird nicht gestartet.

Während der Wiedergabe der DVD können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

- Play/Pause	(17)	Wiedergabe der gewählten DVD-Datei oder Anhalten der Wiedergabe.
- Stop	(22)	Stoppen der Wiedergabe der DVD und Zurückkehren zum Movie-Browser.
- Navigationstasten	(15)	Navigieren durch das DVD-Menü.
- Enter	(24)	Bestätigen der DVD-Menüauswahl.
- Rewind	(18)	Schnellrücklauf.
- Fast Forward	(21)	Schnellvorlauf
- Previous	(16)	Vorheriges Kapitel.
- Next	(23)	Nächstes Kapitel.
- Sub-t	(33)	Ändern oder Deaktivieren der Untertitel einer DVD.
- Audio	(7)	Ändern der Audiospur der DVD (wenn eine DVD mehrere Audiospuren enthält).
- Menü	(38)	Zurückkehren zum DVD-Menü.

Taste für Direktzugriff auf Ihren Video-Ordner

Sie können einen Video-Ordner erstellen, auf den Sie durch Drücken der „Video’-Taste (34) auf der Fernbedienung direkt zugreifen können. Erstellen Sie einen Ordner mit dem Namen „VIDEO xx“ (wobei die Eingabe für „xx“ frei wählbar ist) im Root der Festplatte und speichern Sie Ihre Video-Dateien in diesem Ordner. Wenn der Media Player gestartet und die ‘Video’-Taste (34) gedrückt wird, öffnet der Media Player automatisch diesen Ordner.

Hinweis: Wenn Sie mehr als einen Ordner erstellen, der mit „VIDEO“ beginnt, öffnet das Gerät nur den ersten Ordner.

Einige MPEG2-/VOB-Dateien enthalten zwei oder mehrere Audioströme. Mithilfe der 'Audio'-Taste (7) auf der Fernbedienung können Sie zwischen den Audioströmen umschalten. Sie können mithilfe der 'Audio'-Taste (9) den korrekten Audiostrom einstellen, wenn eine Videodatei ohne Ton wiedergegeben wird.

DEUTSCH

Wenn Sie von einer MPEG2- auf eine VOB-Datei umschalten, kann es sein, dass das Audio verloren geht, wenn es sich nicht auf dem Standard-Strom befindet. Um dies zu verhindern, drücken Sie während der Wiedergabe die „Setup’-Taste (20), um den gegenwärtigen Audiostrom zu „sperren“. Mit dieser Option wird der gewählte Audiostrom für alle Dateien beibehalten.

8.2 Wiedergabe von Musik

Der Conceptronic CM3S bietet verschiedene Modi, in denen Sie Musik wiedergeben können (WAV, MP3 und WMA werden unterstützt).

• Wählen Sie mithilfe der Navigationstasten auf der Fernbedienung die Datei, die Sie wiedergeben möchten.
• Drücken Sie die Taste „Enter“ (24) oder „Play/Pause“ (17) auf der Fernbedienung, um die Wiedergabe der gewählten Datei zu starten.

Während der Wiedergabe können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

• Play/Pause (17) Wiedergabe der gewählten Datei oder Anhalten der Wiedergabe.
• Stop (22) Stoppen der Wiedergabe.
• Rewind (18) Rücklauf der Wiedergabe.
• Fast Forward (21) Schnellvorlauf der Wiedergabe.
• Previous (16) Wiedergabe der vorherigen Datei im aktuellen Ordner.
• Next (23) Wiedergabe der nächsten Datei im aktuellen Ordner.
• Repeat (11) Ändern der Wiederholungsoption der aktuellen Datei/des aktuellen Ordners.
• Trans (32) Auswahl eines Equalizer-Typs.

Wiedergabe von Musik mit Unterordnern:

Sie können über die „Music’-Taste (4) auf der Fernbedienung Musikordner inklusive deren Unterordner wiedergeben.

Wählen Sie mithilfe der Navigationstasten auf der Fernbedienung den Ordner, der die Musik enthält, die Sie abspielen möchten. Drücken Sie die 'Music'-Taste (4) auf der Fernbedienung, um eine Liste aller Musikdateien im Ordner und in den Unterordnern, die Sie ausgewählt haben, zu erstellen.

Hinweis: Wenn Sie anstelle der ‘Music’-Taste (4) die ← / ENTER-Taste (24) drücken, werden der Ordner und die Unterordner nicht abgespielt, sondern geöffnet.

Erstellen des Ordners „MUSICDIR“ für den Schnellzugriff

Um Ihren CM3S so einzurichten, dass er automatisch Musik abspielt, muss ein spezieller Ordner erstellt werden, während das Gerät am Computer angeschlossen ist.

• Erstellen Sie den Ordner „MUSICDIR“ im Root der ersten Partition.
• Erstellen Sie Unterordner mit drei Zahlen als Namen, zum Beispiel ,001', ,002', ,003' usw. (Es können bis zu ,999' Ordner erstellt werden).
• Kopieren Sie Musikdateien in diese Ordner.

Führen Sie folgende Schritte aus, um die erstellten Musikordner wiederzugeben, wenn das Gerät in Betrieb ist:

- Drücken Sie die erste Zahl des Ordners und warten Sie, bis folgende Meldung auf Ihrem Bildschirm erscheint:

- Drücken Sie die anderen zwei Zahlen des Unterordners, den Sie abspielen möchten.

Hinweis: Je mehr Daten Ihre Festplatte enthält, umso länger dauert es, bis nach Eingabe der ersten Zahl die Meldung auf Ihrem Bildschirm angezeigt wird.

DEUTSCH

8.3 Wiedergabe von Fotos & Bildern

Mit dem CM3S können Sie Ihre Fotos und Bilder ansehen, die auf der Festplatte des Geräts gespeichert werden können.

• Wählen Sie mithilfe der Navigationstasten auf der Fernbedienung die Datei, die Sie wiedergeben möchten.
• Drücken Sie die Taste „Enter“ (24) oder „Play/Pause“ (17) auf der Fernbedienung, um die Wiedergabe der gewählten Datei zu starten.

Während der Wiedergabe können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

- Play/Pause	(17)	Starten einer Diashow mit der gewählten Datei, oder Anhalten der Diashow.
- Stop	(22)	Stoppen der Diashow.
- Navigationstasten	(15)	Drehen des angezeigten Fotos.
- Previous	(16)	Wiedergabe der vorherigen Datei im aktuellen Ordner.
- Next	(23)	Wiedergabe der nächsten Datei im aktuellen Ordner.
- Repeat	(11)	Ändern der Wiederholungsoption der aktuellen Datei/des aktuellen Ordners.
- Display	(25)	Anzeige der Diashowdetails.
- Delay	(30)	Ändern der Intervallzeit einer Diashow.
- Trans	(32)	Ändern des Übergangs zwischen zwei Bildern.
- Drehen	(29)	Drehen des angezeigten Bildes.
- Zoom	(31)	Zoomen des angezeigten Bildes.

Musik-Diashow: (Anzeige von Fotos mit Hintergrundmusik)

Wählen Sie ein Foto und drücken Sie die „Slide“-Taste (8), um die Musik-Diashow zu starten. Wenn Sie die „Slide“-Taste (8) nicht drücken, wird die Musik nicht abgespielt und die Bilder werden als normale Diashow ohne Musik wiedergegeben. Wenn in dem betreffenden Ordner keine Musikdateien vorhanden sind, kann die Musik-Diashow-Funktion nicht verwendet werden. Um die Bilder in einer Diashow ohne Ton anzuzeigen, müssen Sie die “Enter”-Taste (24) drücken.

Hinweis: In diesem Modus können die Funktionen ROTATE [DREHEN] und ZOOM nicht verwendet werden. Sie können die Diashow anhalten, indem Sie einmal die „Play/Pause“-Taste (17) drücken (die Musik wird weiterhin abgespielt). Wenn Sie die „Play/Pause“-Taste (17) erneut drücken, wird auch die Wiedergabe der Musik angehalten. Um die Diashow fortzusetzen, drücken Sie die „Play / Pause“-Taste (17) erneut.

Taste für Direktzugriff auf Ihren Video-Ordner

Sie können einen Foto-Ordner erstellen, auf den Sie durch Drücken der „Photo’-Taste (35) auf der Fernbedienung direkt zugreifen können. Erstellen Sie einen Ordner mit dem Namen „PHOTO xx“ (wobei die Eingabe für „xx“ frei wählbar ist) im Root der Festplatte und speichern Sie Ihre Bilddateien in diesem Ordner. Wenn der Media Player gestartet und die „Photo’-Taste (35) gedrückt wird, öffnet der Media Player automatisch diesen Ordner.

Hinweis: Wenn Sie mehr als einen Ordner erstellen, der mit „PHOTO“ beginnt, öffnet das Gerät nur den ersten Ordner.

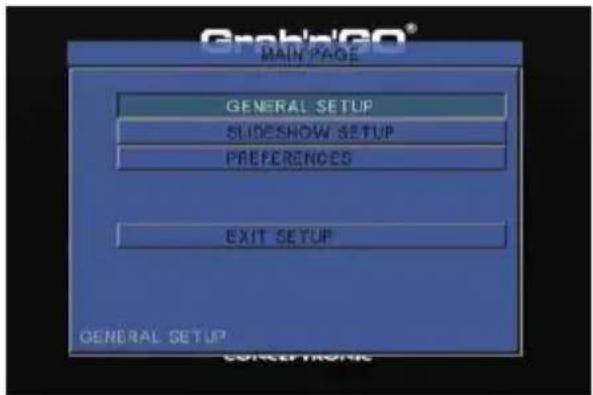

9. Systemkonfiguration

Sie können über die „Setup“-Taste auf der Fernbedienung das Einstellungsmenü des Gerätes öffnen.

Wählen Sie mithilfe der ▲/▼/◀▶Tasten die gewünschte Option im Setup-Menü und drücken Sie die ENTER-Taste ←, um die Auswahl zu bestätigen. Wenn Sie mit der Konfiguration Ihres Gerätes fertig sind, drücken Sie die Setup-Taste erneut, um das Einstellungsmenü zu schließen oder wählen Sie die Option „Exit Setup [Einstellungen schließen]“ im Einstellungsmenü.

Das Einstellungsmenü enthält die folgenden Optionen:

• General Setup [Allgemeine Einstellungen]
• Slideshow Setup [Diashow-Einstellungen]
• Preferences [Präferenzen]
• Firmware Version [Firmware-Version]
• Exit Setup [Einstellungen schließen]

Allgemeine Einstellungen

Richtung	: Drehinformationen für jedes Bild beibehalten.
Vorschau	: Den Dateivorschaumodus aktivieren oder deaktivieren.
TV-ANZEIGE	: Ändern der TV-Display-Einstellung.
TV SYS	: Auswahl eines Videosystems für Ihren Fernseher.
SPDIF-Ausgang	: Aktivieren oder Deaktivieren des SPDIF-Ausgangs des Gerätes.
Bildschirmschoner	: Aktivieren oder Deaktivieren des Bildschirmschoners.

Diashow-Einstellungen

Diashow-Modus	: Konfiguration des Diashow-Modus.
Intervallzeit	: Auswahl der Intervallzeit zwischen zwei Bildern.
Übergangsgeschwindigkeit	: Auswahl der Übergangsgeschwindigkeit zwischen zwei Bildern.
Übergang	: Auswahl des Übergangs zwischen zwei Bildern.

Präferenzen

Videoausgang	: Einstellen des Videoausgangssignals für das Gerät.
On-Screen-Display-Sprache	: Einstellen der On-Screen-Display-Sprache.
OSD-Mitteilung	: Aktivieren oder Deaktivieren der OSD-Mitteilung während der Wiedergabe.
Standard	: Zurücksetzen des Geräts auf die Werkseinstellungen.
Auto Start	: Automatische Wiedergabe aller Mediendateien auf dem CM3S, wenn das Gerät eingeschaltet wird.
Dateisortierung	: Auswahl der Art, wie die Dateien auf dem CM3S sortiert werden sollen.

Firmware-Version

Wenn Sie „Firmware Version“ auswählen, wird die Firmware-Version Ihres CM3S in der unteren linken Ecke des Einstellungsmenus angezeigt.

10. Computer-USB-Konnektivität

Das Gerät kann zum Kopieren von Daten (Filme, Musik, Bilder, Aufzeichnungen etc.) von der und auf die interne Festplatte an einen Computer angeschlossen werden.

Hinweis: Das nachfolgende Beispiel bezieht sich auf einen Computer mit dem Betriebssystem Windows XP, das Gerät kann jedoch mit allen Computern mit USB-Unterstützung und der Fähigkeit, FAT32-Dateisysteme zu lesen und zu schreiben, verwendet werden.

Anschluss des Geräts an einen Computer

• Schließen Sie das mitgelieferte USB-an-Mini-USB-Kabel auf der Rückseite des Geräts und an einen freien USB-Port Ihres Computers an.
• Schalten Sie das Gerät über den Hauptpowerschalter auf der Rückseite des Geräts an. Das Gerät wird automatisch erkannt und installiert und als zusätzliches Laufwerk Ihres Computers angezeigt.

Standardmäßig wird die interne Festplatte des Geräts als USB-Speichergerät initialisiert.

Trennen des Geräts von Ihrem Computer

• Klicken Sie auf das Symbol „Sicher entfernen“ in der Kontrollleiste.
• Wählen Sie „USB-Massenspeichergerät beenden“, wenn Sie dazu aufgefordert werden.
• Warten Sie, bis die Meldung „Hardware sicher entfernen“ erscheint.
  • Stecken Sie das USB-Kabel aus.

ATM 9:44

11. Tipps zur Fehlerbeseitigung

Im Folgenden finden Sie Tipps zur Fehlerbeseitigung, wenn Ihr CM3S nicht ordnungsgemäß funktioniert:

Die Power-LED-Anzeige leuchtet nicht:

- Der CM3S ist nicht an die Stromversorgung angeschlossen. Schließen Sie den CM3S an die Stromversorgung an.

Es erscheint keine Anzeige auf dem Display:

• Der CM3S befindet sich im Standby-Modus. Drücken Sie die „Mode“-Taste (1) auf der Fernbedienung, um den CSM3MET wieder zu aktivieren.
• Auf dem Fernseher wurde die falsche Eingangsquelle ausgewählt. Ändern Sie die Eingangsquelle.
• Das falsche Videosystem wurde ausgewählt. Drücken Sie die „Output“. Taste (19) auf Ihrer Fernbedienung, um das Videosystem zu ändern.
• Das Videokabel wurde nicht korrekt angeschlossen. Stellen Sie sicher, dass das Videokabel korrekt angeschlossen ist.

Wenn das Gerät ausgeschaltet ist, ist lediglich ein „Pling’-Ton zu hören, es wird jedoch kein Menü angezeigt:

• Das falsche Videosystem wurde ausgewählt. Drücken Sie die „Output“.Taste (19) auf Ihrer Fernbedienung, um das Videosystem zu ändern.
• Das Videokabel wurde nicht korrekt angeschlossen. Stellen Sie sicher, dass das Videokabel korrekt angeschlossen ist.

Kein Ton:

• Das Audiokabel wurde nicht korrekt angeschlossen. Vergewissern Sie sich, dass das Kabel korrekt an Ihrem Fernseher oder Verstärker angeschlossen ist.
• Der CM3S ist an einen Verstärker angeschlossen, der Verstärker ist jedoch ausgeschaltet. Schalten Sie den Verstärker ein.
• Der Audiostrom der MPEG2- oder VOB-Datei ist ungültig. Drücken Sie die „AUDIO’-Taste (7) auf der Fernbedienung, um den korrekten Audiostrom einzustellen.
• Die Funktion Stummschaltung ist aktiviert. Drücken Sie die „MUTE“-Taste (28) auf der Fernbedienung, um die Stummschaltung zu deaktivieren.
• Der CM3S läuft im Schnellvorlauf- oder Schnellrücklauf-Modus. Drücken Sie die „Play/Pause“-Taste (17) auf der Fernbedienung, um zur normalen Wiedergabegeschwindigkeit zurückzukehren.

Die Anzeige ist gestört:

• Der CM3S läuft im Schnellvorlauf- oder Schnellrücklauf-Modus. Drücken Sie die „Play/Pause“-Taste (17) auf der Fernbedienung, um zur normalen Wiedergabegeschwindigkeit zurückzukehren.
• Ein PAL-Film wird im NTSC-Modus wiedergegeben oder umgekehrt. Drücken Sie die „P/N’-Taste (37) auf der Fernbedienung, um die Display-Einstellungen zu ändern.

Wenn die „Slide’-Taste gedrückt wird, blockiert das System:

- Im aktuellen Ordner befinden sich zu viele Foto- oder Musikdateien. Deshalb dauert es lange, bis die Musik-Diashow gestartet wird. Warten Sie bitte, bis die Wiedergabe beginnt.

Die Fernbedienung funktioniert nicht:

• Richten Sie die Fernbedienung direkt oder in einem Winkel von ±30 Grad auf den Empfänger des CM3S.
• Verwenden Sie die Fernbedienung in einem Bereich von 5 Metern.
• Ersetzen Sie ggf. die Batterien (AAA) der Fernbedienung.

Die Untertitel des wiedergegebenen Films werden nicht angezeigt:

- Es wird eine AVI-Datei wiedergegeben, die Untertitel-Datei hat jedoch einen anderen Dateinamen. Informationen darüber, wie die Untertitel angezeigt werden können, finden Sie in Kapitel 8.1.

DEUTSCH

Beim Versuch, ein Video abzuspielen, erscheint die Meldung "CODEC NOT SUPPORTED [CODEC NICHT UNTERSTÜTZT]":

- Die Filmdatei wurde mit einem Codec erzeugt, den der CM3S nicht unterstützt. Eine Liste der vom CM3S unterstützten Codecs finden Sie auf unserer Webseite unter www.conceptronic.net.

Der CM3S zeigt nicht alle Festplatten-Partitionen / nicht den gesamten Inhalt an:

• Die Partition auf der Festplatte ist keine Primärpartition. Partitionieren Sie die Festplatte erneut und stellen Sie sicher, dass alle Partitionen primär sind.
• Die Partition ist nicht FAT32-formatiert. Formatieren Sie die Partition erneut mit dem FAT32-Dateisystem.
  • Die ausgewählte Partition enthält keine Mediendateien.

Die DVD-Wiedergabe startet nicht, wenn die Play/Pause-Taste gedrückt wird:

- Vergewissern Sie sich, dass Sie die richtige Ordnerstruktur verwenden. Die Ordnerstruktur ist in Kapitel 8.1 beschrieben. Die DVD-Dateien sind unvollständig, unbrauchbar oder beschädigt. In diesem Fall startet der CM3S die DVD-Wiedergabe nicht.

Während den Intro-Movies der DVD ist der Bildschirm leer:

- Das aktuelle Kapitel endet mit einem leeren Bildschirm oder ist zu kurz zum Wiedergeben. Drücken Sie auf die „NEXT’-Taste (23), um zum nächsten Kapitel zu wechseln.

My TV zeigt ein Schwarz/Weiß- statt ein Farbbild:

- Ihr Fernseher unterstützt das „Multi“ TV System des CM3S nicht. Ändern Sie das TV-System im Setup-Menü auf PAL. (Siehe Kapitel 9). Nachdem Sie das TV-System geändert haben, schalten Sie den CM3S aus und wieder ein.

CM3S de Conceptronic
