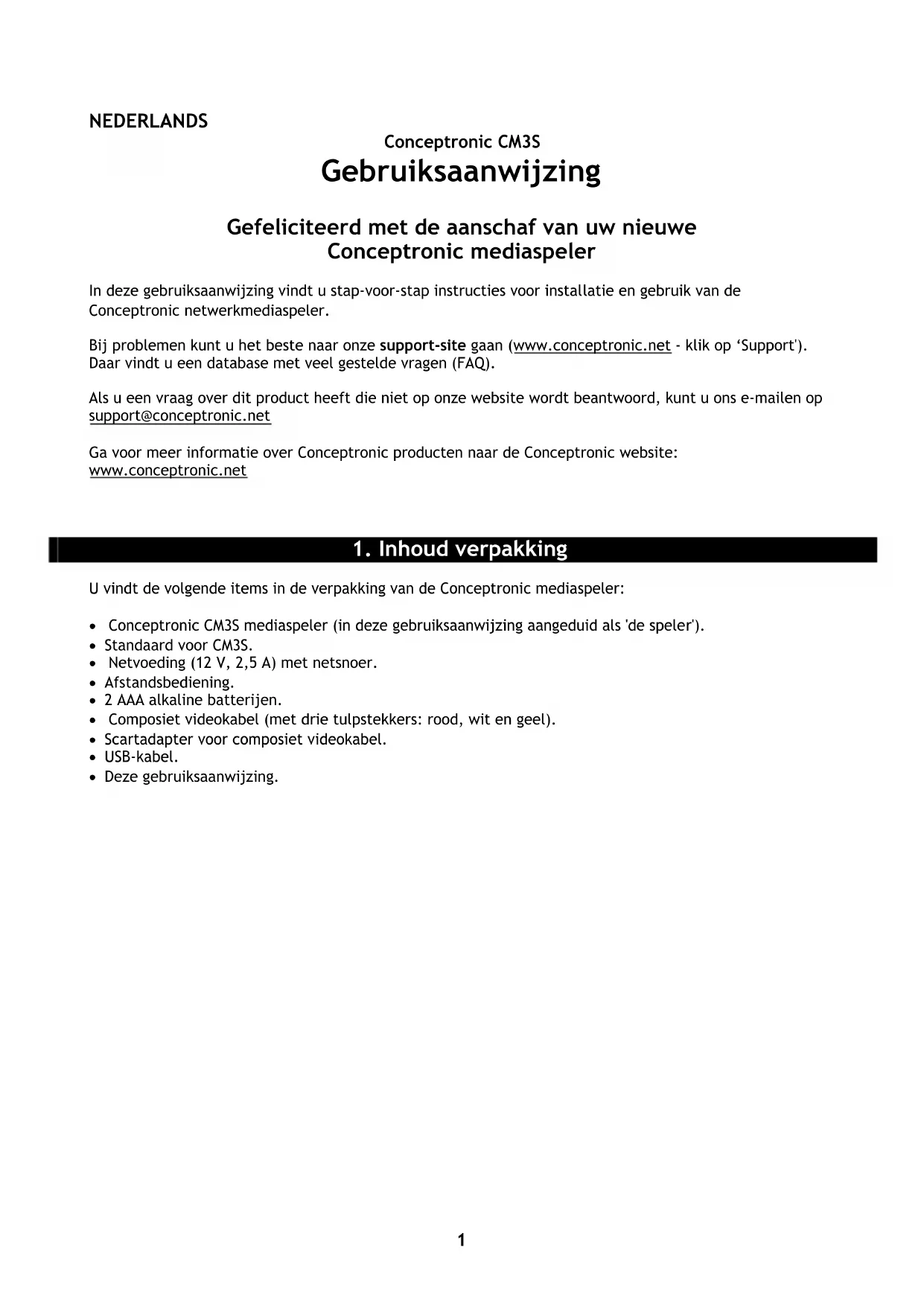

GEBRUIKSAANWIJZING CM3S500 CONCEPTRONIC

Gefeliciteerd met de aanschaf van uw nieuwe Conceptronic mediaspeler

In deze gebruiksaanwijzing vindt u stap-voor-stap instructies voor installatie en gebruik van de Conceptronic netwerkmediaspeler.

Bij problemen kunt u het beste naar onze support-site gaan (www.conceptronic.net - klik op 'Support'). Daar vindt u een database met veel gestelde vragen (FAQ).

Als u een vraag over dit product heeft die niet op onze website wordt beantwoord, kunt u ons e-mailen op [e-mail]

Ga voor meer informatie over Conceptronic producten naar de Conceptronic website: www.conceptronic.net

1. Inhoud verpakking

U vindt de volgende items in de verpakking van de Conceptronic mediaspeler:

• Conceptronic CM3S mediaspeler (in deze gebruiksaanwijzing aangeduid als 'de speler').
  • Standaard voor CM3S.
  • Netvoeding (12 V, 2,5 A) met netsnoer.
• Afstandsbediening.
  • 2 AAA alkaline batterijen.
• Composiet videokabel (met drie tulpstekkers: rood, wit en geel).
• Scartadapter voor composiet videokabel.
• USB-kabel.
• Deze gebruiksaanwijzing.

2. Eigenschappen

• Meertalige bediening: Nederlands, Engels, Duits, Frans, Italiaans, Spaans, Portugees.
• Ondersteunt meer harddisk-partities.
• Voorbeeldweergave van mediabestanden.
• Ondersteunt ondertitels (.SMI/.SRT/.SUB/.SSA) voor MPEG4 (AVI), resolutie D1.
• Ondersteunt AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, JPG.
• Ondersteunt diverse codecs. Zie onze website voor een lijst met alle ondersteunde codecs.
• Uitgangen: composiet video/component video/geluidsuitgang met tulpstekkers/optische geluidsuitgang.
• Geschikt voor PAL/NTSC.
  • Diverse herhaalmethodes.
• Screensaver.
• Diverse weergavemogelijkheden voor foto's.
• Diashow (automatische beeldwisseling) met achtergrondmuziek.
  • 14 overgangen; instelbare weergaveduur.
• Functies voor zoomen, roteren en verplaatsen.
• Bestanden kunnen worden gesorteerd op naam/grootte/tijd/type.
• Automatische omschakeling tussen mediaspeler en usb-opslagapparaat voor pc:
• Wanneer de speler met een pc verbonden is, gedraagt hij zich als usb-opslagapparaat.
• Wanneer hij niet met een pc verbonden is, gedraagt hij zich als mediaspeler.

3. Opmerkingen en voorzorgen

• Probeer de meegeleverde lichtnetadapter niet uit elkaar te halen. Dit kan leiden tot verwondingen door elektriciteit met een hoge spanning. Als de adapter moet worden gerepareerd, neem dan contact op met uw leverancier of de helpdesk van Conceptronic.
• Houd de speler uit de buurt van te vochtige omstandigheden.
• Stel de speler niet bloot aan vloeistoffen en voorkom dat hij hierin terecht komt.
• Verwijder de lichtnetadapter als u de speler langere tijd niet wilt gebruiken.
• Gebruik de speler niet in de buurt van brandbare stoffen.
• Vervang de batterij van de afstandsbediening door hetzelfde type wanneer hij leeg is. Lever oude batterijen in voor hergebruik. Om corrosie te voorkomen, moet u de batterij verwijderen als de afstandsbediening langere tijd niet gebruikt zal worden.
• Houd de afstandsbediening uit de buurt van te vochtige omstandigheden en laat hem niet vallen.
• Gebruik de afstandsbediening niet in fel zonlicht.
• Zorg dat de speler NOOIT valt of wordt gestoten of geschud.
• Om oververhitting te voorkomen, mag u de speler niet afdekken.
• De speler ondersteunt alleen het FAT/FAT32 bestandssysteem (NTFS wordt niet ondersteund).

Belangrijk: Als u de harde schijf als NTFS-schijf formatteert, werkt hij alleen als verwisselbare harde schijf voor uw computer. Formatteer de schijf volgens FAT32 om gebruik te kunnen maken van de Media Speler mogelijkheid!

NB: De gegevens op de interne harde schijf en/of de aangesloten apparaten kunnen gefragmenteerd zijn. Dit kan invloed hebben op de weergave van films. Het is een goed idee om de harde schijf en/of de externe apparaten af en toe te defragmenteren met uw computer.

4. Plaats van de onderdelen

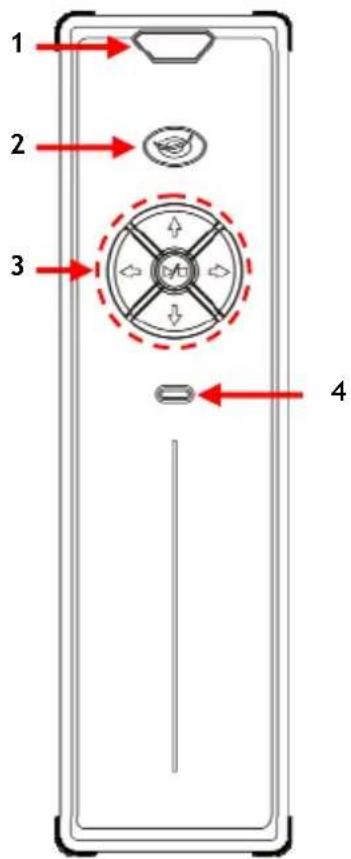

Voorkant

1 2 3 4

Achterkant

5 6 7 8 9 10 11 12 13 14

Betekenis van de nummers:

1. Infraroodsensor
2. Aan/uit/standby-lampje
3. Bedieningstoetsen (zie hieronder)

4. Lampje activiteit harde schijf

5. Audio-uitgang 'R' (rechts)

6. Audio-uitgang 'L' (links)

7. Hoofdschakelaar

8. Mini-usb aansluiting (naar pc)

9. Component uitgang 'Pb'

10. Component 'Pr' uitgang
11. Component uitgang 'Y'

12. Composiet video-uitgang

13. Digitale optische uitgang

14. Gelijkstroomingang (12 V 2,5 A)

Functie van de toetsen

Navigatietoetsen (◀, ▶, ▲, ▼)

Weergeven/stoppen (▶/■)

Kort indrukken:

Door de menu's van de speler navigeren.

Weergave van een bestand starten of stoppen, of een map openen.

Lang indrukken:

Omschakelen tussen mediaspeler- en netwerkstand.

5. Toetsen afstandsbediening

De speler kan worden bediend met de afstandsbediening. Op de binnenflap van deze gebruiksaanwijzing vindt u een afbeelding van de afstandsbediening. De nummering van de toetsen verwijst naar de onderstaande tabel, waarin de betreffende functies worden uitgelegd.

Nr. Toets Beschrijving

1	POWER ( ⏻)	Omschakelen tussen mediaspeler stand en standby stand.
2	R/L	Geluidsuitvoer instellen (stereo, mono-L, mono-R).
3	TOP	Naar de bovenkant van de huidige bestandenlijst gaan.
4	MUSIC (muziek) Muziekweergavestand met submappen.
5	FILE (bestand) Bestandenbibliotheek tonen.
6	0 - 9 Numerieke keuzetoetsen 0-9.
7	AUDIO (geluid)	Audiostream instellen of wijzigen (dvd-weergave).
8	SLIDE (dia)	Diashow met muziek of stapsgewijze videoweergave starten.
9	SLOW (vertraagd) Vertraagde weergave.
10	A - B Een ingesteld interval blijven herhalen.
11	REPEAT (herhalen)	Herhaalmethode instellen.
12	VOLUME ▲	Verhoog het volume.
13	VOLUME ▼	Verlaag het volume.
14	BACK	Terug naar de vorige map.
15	◀, ▶, ▲, ▼	Naar menukeuze navigeren.
16	VORIGE ( ◀◀ )	Terug naar vorige bestand of hoofdstuk.
17	AFSPELEN/PAUZEREN	Weergave van een bestand of dvd-map starten of pauzeren.
18	TERUGSPOELEN ( ◀◀ )	Terugspoelen met beeld tijdens weergave.
19	OUTPUT (uitvoer)	Video-uitgangsignaal instellen.
20	SETUP (instellen)	Naar instellingenmenu.
21	VOORUITSPOELEN ( ▶▶ )	Vooruitspoelen met beeld tijdens weergave.
22	STOP ( ■ )	Weergave stoppen.
23	VOLGENDE ( ▶◀ )	Verder naar volgende bestand of hoofdstuk.
24	ENTER ( ←◀ )	Selectie bevestigen of weergave starten.
25	DISPLAY	Bestandsinformatie tonen tijdens weergave.
26	PAGE ▼	Toon de volgende pagina met bestanden.
27	PAGE ▲	Toon de vorige pagina met bestanden.
28	MUTE (dempen)	Geluid uit- of aanzetten.
29	ROTATE (roteren)	Foto's draaien.
30	DELAY (wachttijd)	Interval voor diashow instellen (met of zonder achtergrondmuziek).
31	ZOOM	In- en uitzoomen (foto- en dvd-weergave).
32	TRANS (overgang)	Overgang voor diashow kiezen of equalizertype voor muziekweergave instellen.
33	SUB-T	Ondertitels instellen of wijzigen (mpeg4- en dvd-weergave).
34	VIDEO	Toets voor directe toegang tot uw ingestelde videomap.
35	PHOTO (foto)	Toets voor directe toegang tot uw ingestelde fotomap.
36	FUNC Menu voor bestandsbewerkingen tonen.
37	P/N Een tv-systeem selecteren (PAL/NTSC).
38	MENU	A. Apparatenlijst of bestandenbibliotheek tonen.B. Terug naar dvd-menu (dvd-weergave).
39	Power LED	De Power LED zal knipperen als er op een knop gedrukt wordt.

6. Uw CM3S aansluiten


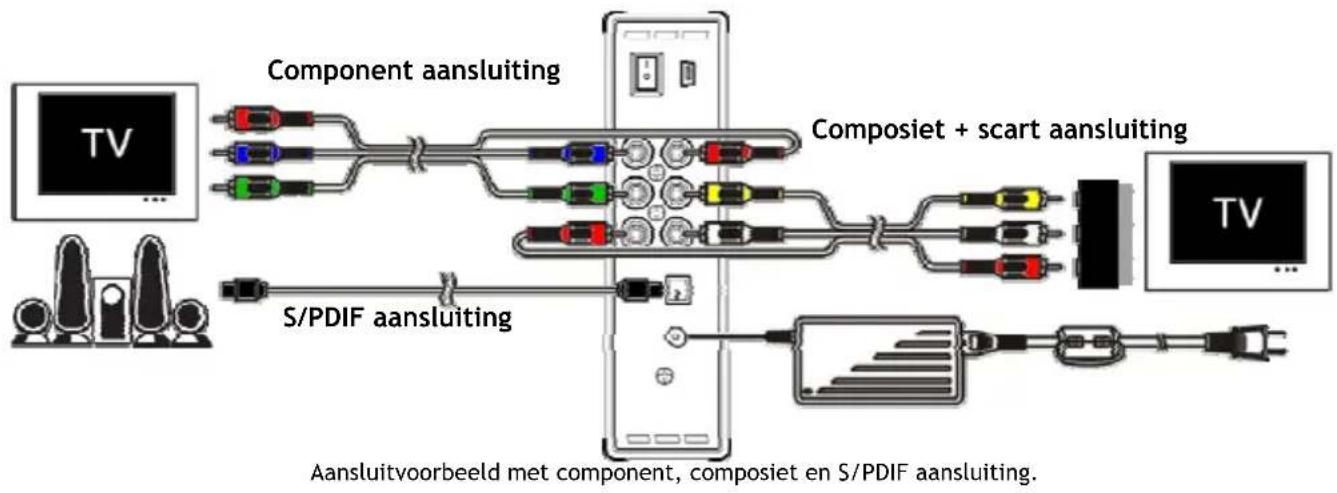

    I["Aansluitvoorbeeld met component, composiet en S/PDIF aansluiting."] --> J["Component aansluiting"]
    J --> K["Composiet + scart aansluiting"]

Videokabel(s) aansluiten

U kunt de speler op drie manieren op uw tv aansluiten:

• Composiet
• SCART (met de composietkabel en de scartadapter)
• Component **

** De component aansluiting stuurt alleen het beeld naar uw tv of beeldscherm.

Voor het geluid moet u in dat geval gebruik maken van de tulpaansluitingen van de composietkabel (rood en wit).

Composiet:

• Doe de composietkabel (gele, rode en witte tulpstekker) in de aansluitingen [10, 11, 12] van de speler.
• Doe de andere kant van de composietkabel (gele, rode en witte tulpstekker) in uw tv.

SCART:

• Doe de composietkabel (gele, rode en witte tulpstekker) in de aansluitingen [10, 11, 12] van de speler.
• Doe de andere kant van de composietkabel (gele, rode en witte tulpstekker) in de scartadapter.
• Doe de scartadapter in de scartaansluiting van uw tv.

Component:

• Doe de connectors van de componentkabel (rood, groen en blauw) in de componentaansluitingen [7, 8, 9] van de speler.
• Doe de andere kant van de componentkabel in de componentingang van uw tv.

NEDERLANDS

Audiokabel(s) aansluiten

U kunt de speler op twee manieren op uw tv en/of home cinemasysteem aansluiten:

• Analoog, via de tulpaansluitingen van de speler.
• Digitaal, via de optische digitale S/PDIF uitgang van de speler.

Analoog:

• Doe de audio-connectors van de composietkabel (rood en wit) in de tulpaansluitingen [11, 12] van de speler.
• Doe de andere kant van de composietkabel in de tulp-geluidsingangen van uw tv of ontvanger/versterker.

Digitaal:

• Doe de optische digitale kabel in de S/PDIF aansluiting [13] van de speler.
• Doe de andere kant van de optische digitale kabel in de optische digitale ingang van uw ontvanger/versterker.

Netvoeding aansluiten

Nadat u de speler heeft aangesloten op uw externe audio/video-aparatuur, kunt u hem op het lichtnet aansluiten.

• Sluit de meegeleverde lichtnetadapter aan op de DC gelijkstroomingang [24] van de speler en op een stopcontact.
• Zet de hoofdschakelaar aan de achterkant van de speler op 'I' om de speler aan te zetten.

De speler gaat nu aan.

De afstandsbediening voorbereiden

De afstandsbediening gebruikt 2 AAA batterijen (meegeleverd in de verpakking).

U heeft de afstandsbediening om het apparaat in en uit te schakelen en om het te bedienen.

Let op:

• Het optimale bereik van de afstandsbediening is ± 5 meter.
• Richt de afstandsbediening op de infraroodontvanger die in de voorzijde van het apparaat is geplaatst.
• De ontvangsthoek van de infraroodontvanger is ± 30 graden.
• Vervang de batterijen (2x AAA) als deze zwak of leeg zijn.

7. Basisgebruik CM3S

- Kies op de tv de ingang waarop de speler is aangesloten (composiet, scart of component).

NB: In de rest van deze gebruiksaanwijzing wordt er vanuit gegaan dat uw tv staat ingesteld op de ingang waarop de speler is aangesloten. Alle beschreven stappen hebben betrekking op de bediening van de speler.

• Kijk of de hoofdschakelaar aan de achterkant van de speler op 'I' staat.
• Zet de speler aan met de aan/uitknop aan de voorkant van de speler of met de Power toets (1) van de afstandsbediening.

De speler gaat nu aan en het menu verschijnt op uw scherm.

NB: Het uitgangsignaal van de speler staat standaard op composiet. Als er niets op uw scherm verschijnt wanneer de speler wordt aangezet, kunt u op de OUTPUT toets van de afstandsbediening drukken om tussen de verschillende uitgangen van de CM3S te wisselen (composiet, component).

NB: De speler moet de harde schijf initialiseren nadat hij is aangezet. Dit kan enige tijd duren. Tijdens deze initialisatie verschijnt de melding 'Een ogenblik...' op uw scherm.

Als uw harde schijf is geformatteerd met 1 partitie verschijnt de Bestandenbibliotheek op uw scherm met de inhoud van uw harde schijf.

Als uw harde schijf is geformatteerd met meer partities, verschijnt de Apparatenlijst met alle aanwezige partities op uw scherm. Maak uw keuze met de ▲/▼ toetsen (15) en druk op de ←/Enter' (24) toets voor de Bestandenbibliotheek, waar de inhoud van de geselecteerde partitie wordt getoond.

Grab'n'GO® SELECT ONE AND ENTER: HARD DISK 1 HARD DISK 2 CONCEPTRONIC®

[ Apparatenlijst ]

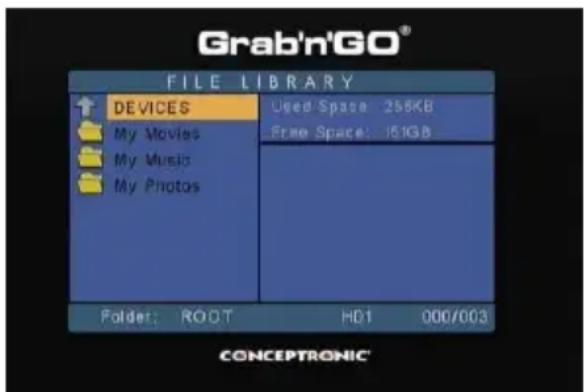

Grab'n'GO® FILE LIBRARY DEVICES Used Space: 258KB My Movies Free Space: 151GB My Music My Photos Folder: ROOT HD1 000/003 CONCEPTRONIC®

[ Bestandenbibliotheek ]

Een andere partitie kiezen:

Als er partities aanwezig zijn op de harde schijf, kunt u op de Menu (38) toets van de afstandsbediening drukken om naar de Apparatenlijst terug te gaan om een andere partitie te selecten.

8. Mediaweergave

8.1 Uw films afspelen

De CM3S ondersteunt verschillende videoformaten: MPEG2/1, MPEG4 (inclusief XVID en VOB) met audiosporen in MP3, AC3, AAC of MPG1/2).

• Ga met de navigatietoetsen van de afstandsbediening naar het bestand dat u wilt afspelen.
• Druk op de 'Enter' (24) toets of de 'Afspelen/pauzeren' (17) toets van de afstandsbediening om het geselecteerde bestand te starten.

Tijdens het afspelen kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

• Afspelen/pauzeren (17) De weergave van het geselecteerde bestand starten of pauzeren.
• Stop (22) De weergave stoppen.
• Terugspoelen (18) Versnelde weergave achteruit.
• Vooruitspoelen (21) Versnelde weergave.
• Vorige (16) Het voorgaande bestand in de huidige map starten.
• Volgende (23) Het volgende bestand in de huidige map starten.
• Herhalen (11) De herhaalmethode voor het huidige bestand of de huidige map instellen.
• Display (25) Bestandsinfo tonen tijdens weergave.

NB: De CM3S ondersteunt de meeste videocodecs (zoals XviD, AVI, MPEG2, etc.) maar het is mogelijk dat u bestanden heeft waarvan de codec niet aanwezig is op de CM3S. Als u een bestand met een niet ondersteunde codec probeert af te spelen, ziet u de melding "CODEC NIET ONDERSTEUND". In dat geval kunt u uw film wellicht opnieuw coderen met een andere codec.

Ondertitels weergeven

Ondersteuning voor MPEG4 video met ondertitels:

De Conceptronic CM3S ondersteunt .SMI, .SRT, .SUB en .SSA ondertitelbestanden.

Als het ondertitelbestand dezelfde naam heeft als het geselecteerde videobestand, (alleen de extensie na de punt is anders) worden de ondertitels automatisch geladen wanneer het MPEG4-bestand wordt afgespeeld, bijvoorbeeld:

Naam film: Mijn_film_met_ondertitels.AVI

Naam ondertitelbestand: Mijn_film_met_ondertitels.SRT

Wanneer het ondertitelbestand een andere naam heeft, moet u het ondertitelbestand handmatig selecteren. Selecteer het ondertitelbestand en druk op de 'Sub-t' (33) toets van de afstandsbediening om het ondertitelbestand te laden. Selecteer het filmbestand en druk op de '/Enter' (24) toets om de film af te spelen.

Dvd weergeven

Wanneer de CM3S dvd-bestanden van de harde schijf afspeelt, werkt hij hetzelfde als een dvd-speler. U kunt door het dvd-menu navigeren, ondertitels kiezen en geluidssporen instellen.

NB: De CM3S ondersteunt uitsluitend de weergave van niet beveiligde dvd-bestanden. CSS beveiliging wordt niet ondersteund door de CM3S.

NB: De CM3S ondersteunt alleen de bestanden van dvd's met regiocode 2 en regiocodevrije dvd's.

NEDERLANDS

• Sluit de CM3S op uw computer aan. Zie hoofdstuk '10. Op computer aansluiten via usb'.
• Maak een map met de naam van uw dvd op de harde schijf van de CM3S (voorbeeld: 'Film1').
• Kopieer de mappen 'AUDIO_TS' en 'VIDEO_TS' (met alle bestanden) van uw dvd naar de zojuist gemaakte map (voorbeeld: Film1') op de CM3S.

Na het kopieren moet de structuur er als volgt uitzien:

• [HARDE SCHIJF VAN CM3S]

| -> Film1
| -> AUDIO_TS (optioneel, staat niet op iedere dvd)
| -> VIDEO_TS (met alle dvd-bestanden de hierin staan)

• Verbreek de verbinding tussen de CM3S en uw computer en sluit de speler op uw tv aan. Zet de CM3S aan.
• Selecteer de map van de dvd die u wilt weergeven met de '◀, ▶, ▲, ▼' toetsen (15) van de afstandsbediening.
• Druk op de 'Afspelen/pauzeren' (17) toets van de afstandsbediening om de geselecteerde dvd te starten.

NB: Druk niet op de 'Enter' (24) toets om de weergave te starten. Dan worden alleen de bestanden/submappen getoond en wordt de dvd niet gestart.

Tijdens dvd-weergave kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

- Afspelen/pauzeren	(17)	De weergave van de geselecteerde dvd-map starten of pauzeren.
- Stop	(22)	Dvd-weergave stoppen en teruggaan naar de filmlijst.
- Navigatietoetsen	(15)	Door het dvd-menu navigeren.
- Enter	(24)	Keuze bevestigen in dvd-menu.
- Terugspoelen	(18)	Terugspoelen met beeld.
- Vooruitspoelen	(21)	Vooruitspoelen met beeld.
- Vorige	(16)	Vorig hoofdstuk.
- Volgende	(23)	Volgend hoofdstuk.
- Sub-t	(33)	Ondertitels van de dvd uitzetten of andere ondertitels kiezen.
- Audio	(7)	Geluidsspoor van de dvd wijzigen (als de dvd meer geluidssporen/talen bevat).
- Menu	(38)	Terug naar dvd-menu.

Toets voor directe toegang tot uw videomap.

U kunt 1 videomap maken die rechtstreeks kan worden geopend met de 'Video' (34) toets van de afstandsbediening. Maak in de hoofdmap van de harde schijf een map met de naam 'VIDEO xx' (gebruik in plaats van 'xx' een aanduiding naar keus) en zet uw videobestanden in deze map. Wanneer de mediaspeler wordt aangezet en op de 'Video' (34) toets wordt gedrukt opent de speler automatisch deze map.

NB: Als u meer dan 1 map maakt waarvan de naam met 'VIDEO' begint, opent de speler alleen de eerste map.

NEDERLANDS

Sommige MPEG2/VOB-bestanden bevatten twee of meer audiostreams. Met de 'Audio' (7_) toets van de afstandsbediening loopt u door de audiostreams. Als u een videobestand afspeelt maar geen geluid hoort, kunt u met de 'Audio' (7_) toets de gewenste audiostream selecteren.

Als u naar een volgend MPEG2/VOB bestand gaat, kunt u het geluid kwijtraken als dit niet de standaard audiostream van het bestand is. Om dit te voorkomen, drukt u tijdens het afspelen van het eerste bestand op de 'Setup' (20_) toets om de huidige audiostream te vergrendelen. Hiermee zet u de geselecteerde audiostream vast voor alle bestanden die u afspeelt.

8.2 Uw muziek afspelen

De Conceptronic CM3S heeft verschillende mogelijkheden voor het afspelen van muziek (WAV, MP3 en WMA worden ondersteund).

• Ga met de navigatietoetsen op de afstandsbediening naar het bestand dat u wilt afspelen.
• Druk op de 'Enter' (24_) toets of de 'Afspelen/pauzeren' (17)_toets van de afstandsbediening om het geselecteerde bestand te starten.

Tijdens het afspelen kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

• Afspelen/pauzeren (17)_ De weergave van het geselecteerde bestand starten of pauzeren.
• Stop (22) De weergave stoppen.
• Terugspoelen (18) Versnelde weergave achteruit.
• Vooruitspoelen (21) Versnelde weergave.
• Vorige (16) Het voorgaande bestand in de huidige map starten.
• Volgende (23) Het volgende bestand in de huidige map starten.
• Herhalen (11) De herhaalmethode voor het huidige bestand of de huidige map instellen.
• Trans (32) Het type equalizer selecteren.

Muziekweergave met submappen

U kunt muziekbestanden, ook uit submappen, weergeven met de 'Music' (4) toets van de afstandsbediening. Ga met de navigatietoetsen van de afstandsbediening naar de map met de muziek die u wilt afspelen. Druk op de 'Music' (4) toets van de afstandsbediening voor een lijst van alle muziekbestanden in de geselecteerde map en submappen.

NB: Als u in plaats van de 'Music' (4) toets op de 'Enter' (24) toets drukt, wordt de map geopend en worden de bestanden niet afgespeeld.

De map "MUSICDIR" instellen voor snelle toegang

Om uw CM3S voor te bereiden om muziek automatisch af te spelen, moet u een speciale map maken nadat u uw CM3S met uw computer heeft verbonden.

• Maak de map MUSICDIR in de hoofdmap van de eerste partitie.
• Maak in de MUSICDIR map submappen met namen die uit drie cijfers bestaan, bijvoorbeeld '001', '002', '003', etc. (U kunt dus de mappen '000' t/m '999') maken.
• Kopieer uw muziekbestanden naar deze mappen

Om de muziek in deze mappen af te spelen, doet u nadat u de speler heeft aangezet het volgende:

- Druk op de toets met het eerste cijfer van de mapnaam en wacht tot u de volgende melding op het scherm ziet: AUTO PLAY: MP3 -> __'

- Druk op de laatste twee cijfers van de gewenste mapnaam.

NB: Naarmate uw harde schijf meer gegevens bevat, duurt het langer voordat de melding verschijnt nadat u het eerste cijfer heeft ingegeven.

NEDERLANDS

8.3 Uw foto's en afbeeldingen afspelen

Met de CM3S kunt u uw foto's en afbeeldingen bekijken; deze kunnen op de harde schijf van de speler worden opgeslagen.

• Ga met de navigatietoetsen op de afstandsbediening naar het bestand dat u wilt afspelen.
• Druk op de 'Enter' (24) toets of de 'Afspelen/pauzeren' (17) toets van de afstandsbediening om het geselecteerde bestand te starten.

Tijdens het afspelen kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

• Afspelen/pauzeren (17)
• Stop (22)
• Navigatietoetsen (15)
• Vorige (16)
• Volgende (23)
• Herhalen (11)
• Display (25)
• Delay (interval) (30)
• Trans (32)
• Rotate (roteren) (29)
• Zoom (31)
  De diashow starten vanaf het geselecteerde bestand, of pauzeren.
  De diashow stoppen.
  De getoonde foto draaien.
  Het voorgaande bestand in de huidige map starten.
  Het volgende bestand in de huidige map starten.
  De herhaalmethode voor het huidige bestand of de huidige map instellen.
  Bestandsinfo tonen tijdens de diashow.
  Wachttijd per foto instellen voor diashow.
  De overgang tussen opeenvolgende foto's instellen.
  De huidige foto draaien.
  De huidige foto in/uitzoomen.

Diashow met achtergrondmuziek

Selecteer een foto en druk op de 'Slide' (8) toets om de diashow met muziek te starten.

Als u niet op de 'Slide' (8) toets drukt, wordt er geen muziek weergegeven en wordt een normale diashow gestart. Als de map geen muziek bevat, is een diashow met muziek niet mogelijk. U moet op de '/Enter' (24) toets drukken voor een diashow zonder geluid.

NB: In deze stand zijn de zoom- en roteerfuncties niet beschikbaar.

U kunt de diashow pauzeren door de 'Afspelen/pauzeren' (17) toets een keer in te drukken (de muziek blijft gewoon doorgaan). Druk opnieuw op de Afspelen/pauzeren' (17) toets om ook de muziek te stoppen. Druk opnieuw op de 'Afspelen/pauzeren' (17) toets om de diashow met muziek voort te zetten.

Toets voor directe toegang tot uw fotomap

U kunt 1 fotomap maken die rechtstreeks kan worden geopend met de 'Photo' (35) toets van de afstandsbediening. Maak in de hoofdmap van de harde schijf een map met de naam 'PHOTO xx' (gebruik in plaats van 'xx' een aanduiding naar keus) en zet uw fotobestanden in deze map. Wanneer de mediaspeler wordt aangezet en op de 'Photo' (35) toets wordt gedrukt, opent de speler automatisch deze map.

NB: Als u meer dan 1 map maakt waarvan de naam met 'PHOTO' begint, opent de speler alleen de eerste map.

9. Systeem configuratie

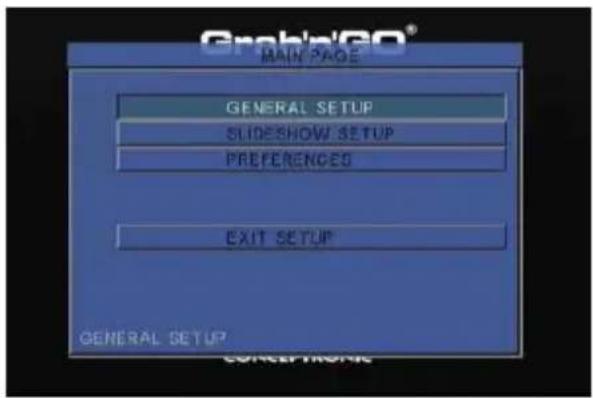

Als u op de 'Setup' toets van uw afstandsbediening drukt, wordt het instellingenmenu van de speler geopend.

Druk op de ▲/▼/▲ toetsen om uw keuze te maken in het instellingenmenu en druk op de ← / ENTER toets om uw keuze te bevestigen. Wanneer u klaar bent met de instellingen van de speler drukt u opnieuw op de Setup toets om het menu te sluiten, of selecteert u de keuze 'Einde instellen' in het instellingenmenu.

Het instellingenmenu bevat de volgende keuzes:

• Algemene instellingen
  • Diashow-instellingen
• Voorkeuren
• Firmware Versie
• Einde instellen

Algemene instellingen

Oriëntatie : De draairichting voor iedere foto onthouden.

Preview	: Schakel voorbeeldweergave aan of uit.
TV-scherm	: Instellingen tv-weergave aanpassen.
TV SYS	: Selecteer een videosysteem voor uw tv.
SPDIF uitgang	: De SPDIF-uitgang van de speler aan- of uitzetten.
Screensaver	: Screensaver aan- of uitzetten.

Diashow-instellingen

Diashow	: Instellingen voor de diashow aanpassen.
Interval	: Instellen hoe lang iedere foto zichtbaar blijft.
Trans snelheid	: De snelheid instellen van de overgang tussen de foto's.
Overgang	: Standaardtype instellen voor de overgang tussen de foto's.

Voorkeuren

Video-uitgang	: Het type uitgangsignaal van de speler instellen.
OSD-taal	: Taal instellen voor de teksten op het scherm.
OSD-meldingen	: Aan/uitzetten van de schermteksten die tijdens het afspelen kunnen verschijnen.
Standaard	: De speler terugzetten op de standaard fabrieksinstellingen.
Autostart	: Automatisch alle mediabestanden op de CM3S afspelen wanneer de speler wordt aangezet.
Bestandsortering	: Instellen hoe de bestanden worden gesorteerd op de CM3S.

Firmware Versie

Als u 'Firmware Versie' selecteert kunt u de firmware versie van uw CM3S zien linksonder in het Setup Menu.

10. Op computer aansluiten via USB

De speler kan op uw computer worden aangesloten om gegevens van en naar de interne harde schijf van de speler te kopiëren (films, muziek, foto's, documenten, etc.).

NB:

In het onderstaande voorbeeld wordt uitgegaan van een computer met Windows XP, maar de speler kan worden verbonden met alle computers met usb-aansluiting die apparaten met het FAT32 bestandssysteem kunnen lezen en schrijven.

Sluit de speler op uw computer aan

• Sluit de meegeleverde usb/mini-USB-kabel aan op de achterzijde van de speler en een vrije usb-poort van uw computer.
• Zet de speler aan met de hoofdschakelaar aan de achterkant van de speler. Uw computer herkent de speler en installeert deze automatisch, waarna hij als een verwisselbare harde schijf wordt aangegeven op de computer.

De interne harde schijf van de speler wordt standaard als usb-opslagapparaat geïntitialiseerd.

Koppel de speler los van uw computer

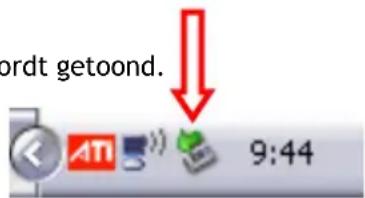

• Klik op het pictogram 'Veilig verwijderen' in de systeembalk.
• Selecteer 'USB-massaopslagapparaat veilig verwijderen' in de lijst die wordt getoond.
• Wacht op de melding 'U kunt de hardware nu veilig verwijderen'.
  • Verwijder de USB-kabel.

wordt getoond. 9:44

11. Problemen oplossen en tips

Wanneer uw CM3S niet goed werkt, kunt u het probleem wellicht oplossen met de volgende tips:

Het aan/uitlampje gaat niet aan:

- De netvoeding is niet op de CM3S aangesloten. Sluit de netvoeding aan op de CM3S.

Er gebeurt niets op het scherm:

• De CM3S staat in de standby-stand. Druk op de ' 🔊' (1) toets van de afstandsbediening om de speler te activeren.
• Verkeerde ingang geselecteerd op de tv. Kies een andere ingang op de tv.
• Verkeerd tv-systeem ingesteld. Druk op de 'Output' (19) toets van de afstandsbediening om tussen de tv-systemen te wisselen.
• De videokabel is niet goed aangesloten. Kijk of de videokabel goed is aangesloten.

Wanneer de speler wordt aangezet, hoor ik een 'bling' geluid maar zie ik geen menu:

• Verkeerd tv-systeem ingesteld. Druk op de 'Output' (19_) toets van de afstandsbediening om tussen de tv-systemen te wisselen.
• De videokabel is niet goed aangesloten. Zorg ervoor dat de videokabel goed is aangesloten.

Er is geen geluid:

• De audiokabel is niet goed aangesloten. Zorg ervoor dat de geluidskabel goed is aangesloten op uw tv of versterker.
• De CM3S is goed aangesloten op een versterker, maar de versterker staat uit. Zet de versterker aan.
• De audiostream van het MPEG2- of VOB-bestand is niet geldig. Druk op de 'Audio' (7_) toets van de afstandsbediening om de juiste audiostream te kiezen.
• Het geluid staat uit (functie Dempen ingeschakeld). Druk opnieuw op de 'Mute' (28_) toets van de afstandsbediening om het geluid weer aan te zetten.
• De CM3S spoelt snel vooruit of achteruit. Druk opnieuw op de 'Afspelen/pauzeren' (17 __) toets van de afstandsbediening om naar de normale weergavesnelheid te gaan.

Beeldstoringen

• De CM3S spoelt snel vooruit of achteruit. Druk opnieuw op de 'Afspelen/pauzeren' (17 __) toets van de afstandsbediening om naar de normale weergavesnelheid te gaan.
• Er wordt een PAL-film weergegeven in de NTSC-stand of andersom. Druk op de 'P/N' (37) toets van de afstandsbediening om de tv-instelling aan te passen.

Wanneer op de 'Slide' toets wordt gedrukt, loopt het systeem vast:

- De huidige map bevat teveel foto- of muziekbestanden. Het duurt daardoor lang voordat de diashow met muziek wordt gestart. Wacht tot de weergave wordt gestart.

De afstandsbediening werkt niet:

• Richt de afstandsbediening recht op de sensor van de CM3S, onder een hoek van hoogstens ±30 graden.
• Gebruik de afstandsbediening op een afstand van maximaal 5 meter.
• De batterijen (AAA) van de afstandsbediening moeten worden vervangen.

De ondertitels van de film die wordt afgespeeld worden niet weergegeven:

- Er wordt een AVI-bestand afgespeeld maar het ondertitelbestand heeft een andere bestandsnaam. Zie hoofdstuk 8.1 voor het weergeven van ondertitels.

Wanneer een videobestand wordt gestart, verschijnt de melding "CODEC NIET ONDERSTEUND";

- Het videobestand is gemaakt met een codec die niet door de CM3S wordt ondersteund. Ga naar www.conceptronic.net voor een lijst met codecs die door de CM3S worden ondersteund.

NEDERLANDS

De CM3S laat niet alle partities/bestanden op de harde schijf zien:

• De partitie op de harde schijf is niet primair. Partitioneer de harde schijf opnieuw en zorg ervoor dat alle partities op "primair" staan (let op: alle bestanden op de schijf gaan hierbij verloren).
• De partitie is niet geformatteerd als FAT32. Formatteer de partitie opnieuw, ditmaal met het FAT32 bestandssysteem (let op: alle bestanden in de partitie gaan hierbij verloren).
• De geselecteerde partitie bevat geen mediabestanden.

De dvd-weergave start niet als op de toets Afspelen/pauzeren wordt gedrukt:

- Zorg ervoor dat de mappen op de harde schijf de juiste structuur hebben. De mapstructuur wordt beschreven in hoofdstuk 8.1.

De dvd-bestanden zijn onvolledig of beschadigd. In dat geval start de CM3S de dvd-weergave niet.

Geen beeld tijdens de inleidende beelden van de dvd:

- Het huidige hoofdstuk eindigt met een leeg scherm of het is te kort om te kunnen worden weergegeven. Druk op de 'Volgende' (23) toets om naar het volgende hoofdstuk te gaan.

Zwart/witbeeld op tv in paats van kleur:

- Uw tv is niet geschikt voor de "Multi" stand van de CM3S voor het tv-systeem. Ga naar het instellingenmenu en zet het tv-systeem op PAL (zie hoofdstuk 9). Nadat u het tv-systeem heeft gewijzigd, moet u de CM3S uitzetten en vervolgens weer aanzetten.

Conceptronic CM3S

User Manual
