KULLANIM KILAVUZU H87 Pro4 ASROCK
ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H87 Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.
1.1 Ambalaj İçeriği
• ASRock H87 Pro4 Anakartı (ATX Form Faktörü)
• ASRock H87 Pro4 Hızlı Kurulum Kılavuzu
• ASRock H87 Pro4 Destek CD'si
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkani
1.2 Özellikler
| Platform | ATX Form FaktörüTam Katı Bağlayıcı tasarımı |
| CPU | 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedirDijital Güç Tasarımı4 Güç Safhası TasarımıIntel® Turbo Boost 2.0 Teknolojisini destekler |
| Yonga kümesi | Intel® H87Intel® Küçük İşletme Avantaj 2.0 özelliğini destekler |
| Bellek | Çift Kanallı DDR3 Bellek Teknolojisi4 x DDR3 DIMM yuvalarıDDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği desteklerMaksimum sistem belleği kapasitesi: 32GB (bkz. DİKKAT ikazı)Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler |
| Genişletme Yuvası | 1 x PCI Express 3,0 x16 yuva (PCIE2: x16 modu)3 x PCI Express 2,0 x1 yuva2 x PCI yuvası |
| Grafikler | Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Net Video HD Teknolojisi, Intel® InsiderTM , Intel® HD Graphics 4600 ile Intel® Quick Sync VideoPixel Shader 5.0, DirectX 11.1Maksimum paylaşılan bellek 1792MBÜç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMIÜçlü Monitor Desteği1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini destekler |
• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler
- 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler
- HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
- DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler
- DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütme özelliklerini destekler
Ses
- İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)
- Üstün Blu-ray ses desteği
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I217V
• Intel® Uzaktan Uyandırma Teknolojisi
• LAN Açılışını Destekler
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler
Arka Panel I/O
• 1 x PS/2 Klavye Bağlantı Noktası
• 1 x D-Sub Bağlantı Noktası
• 1 x DV-D Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
• 2 x USB 2.0 Bağlantı noktası
• 4 x USB 3.0 Bağlantı noktası
- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)
- HD Ses Jakı: Yan Hoparlör / Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon
Depolama
- 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve "Hot Plug" işlevlerini destekler
| Bağlayıcı | 1 x IR bağlantısı1 x COM Bağlantı noktası bağlantısı1 x Güç LED bağlantısı2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)2 x Kasa Fanı bağlayıcıları (2 x 4-pin)1 x Güç Fanı bağlayıcısı (3-pin)1 x 24 pin ATX güç bağlayıcısı1 x 8 pin 12V güç bağlayıcısı1 x Ön panel ses bağlayıcısı1 x SPDIF Çıkış bağlayıcısı2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler) |
| BIOS Özelliği | Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOSACPI 1.1 Uyumluluğu Uyandırma OlaylarıSMBIOS 2.3.1 DesteğiCPU, DRAM, PCH 1,05V Voltaj Çoklu Ayarı |
| Destek CD'si | Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı(Deneme Sürümü), CyberLink MediaEspresso 6.5 DenemeSürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8,MeshCentral, Splashtop Streamer, Intel® Extreme TuningUtility (IXTU) |
| DonanımMonitörü | CPU/Kasa Sıcaklığı TespitiCPU/Kasa/Güç Fanı DevirölçerCPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU SıcaklığınaGöre Otomatik olarak Ayarlanması Sağlar)CPU/Kasa Fanı Çoklu Hız KontrolüVoltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore |
| OS | Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu |
| Belgeler | FCC, CE, WHQLErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) |
* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilimelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı Teli
*(CLRCMOS1)
(bkz. sf.1, No. 20)
1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
Sistem Paneli Bağlantısı
(9-pin PANEL1)
(bkz sf.1, No. 14)

PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.
RESET (Sifirlama Anahtarı):
Sifirlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Gücü LED):
Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıkyen (S5) LED ışık kapanır.
HDLED (Sabit Disk Aktivitesi LED):
Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

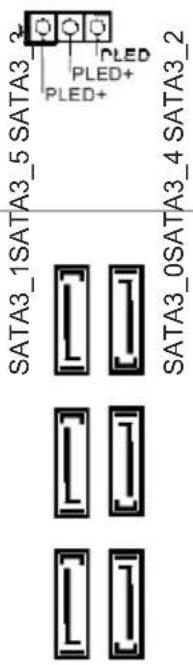

Güç LED Bağlantısı
(3-pin PLED1)
(bkz. sf.1, No. 15)
Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. sf.1, No. 8)
(SATA3_1:
bkz. sf.1, No. 7)
(SATA3_2:
bkz. sf.1, No. 9)
(SATA3_3:
bkz.sf.1,No.12)
(SATA3_4:
bkz. sf.1, No. 10)
(SATA3_5:
bkz. sf.1, No. 11)
Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB2_3)
(bkz. sf.1, No. 16)
(9-pin USB4_5)
(bkz. sf.1, No. 17)
USB 3.0 Bağlantı
(19-pin USB3_4_5)
(bkz. sf.1, No. 6)
Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 23)

- Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
- Bir AC'97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:
A. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic (Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)" değerini ayarlayın.
Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 19)

Lütfen kasa hoparlörünü bu bağlantıya takın.
SPDIF Çıkış Bağlayıcısı (2-pin SPDIF_OUT1) (bkz sf.1, No. 22)

Lütfen kablo ile bu bağlantıya bir HDMI VGA kartının SPDIF_OUT bağlayıcı takın.
Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 13)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.
(4-pin CHA_FAN2) (bkz sf.1, No. 24)

(3-pin PWR_FAN1)
(bkz sf.1, No. 1)

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 25)

(3-pin CPU_FAN2)
(bkz sf.1, No. 26)

Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 5)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 2)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin5'e baglayin.
Kızılötesi Modül Bağlan-
t1s1
(5-pin IR1)
(bkz. sf.1, No. 18)

Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 21)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.
