BEDIENUNGSANLEITUNG H87 Pro4 ASROCK

Vielen Dank, dass Sie sich für das H87 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock H87 Pro4-Motherboard (ATX-Formfaktor)
• ASRock H87 Pro4-Schnellinstallationsanleitung
• ASRock H87 Pro4-Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	ATX-FormfaktorVollständig solides Kondensatordesign
Prozessor	Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-PaketDigipower-Design4-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-Technologie
Chipsatz	Intel® H87Unterstützt Intel® Small Business Advantage 2.0
Speicher	Dualkanal-DDR3-Speichertechnologie4 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter SpeicherSystemspeicher, max. Kapazität: 32GB(siehe ACHTUNG)Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweiterungssteckplatz	1 x PCI-Express 3,0-x16-Steckplatz (PCIE2: x16-Modus)3 x PCI-Express 2.0-x1-Steckplätze2 x PCI-Steckplätze
Grafikkarte	Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4600Pixel Shader 5.0, DirectX 11.1Max. geteilter Speicher: 1792 MBDrei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMIUnterstützt drei MonitoreUnterstützt HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

• Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)
• Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports
• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports

Audio

- 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I217V
- Unterstützt Intel® Remote Wake Technology
• Unterstützt Wake-On-LAN
• Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Rückblende,

• 1 x PS/2-Tastaturanschluss
- 1 x D-Sub-Port
• 1 x DVI-D-Port
• 1 x HDMI-Port
• 2 x USB 2.0-Ports
• 4 x USB 3.0-Ports
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschluss: Seitlicher Lautsprecher / Hinterer Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

- 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“

Anschluss	1 x IR-Stiftleiste1 x COM-Anschluss-Stiftleiste1 x Betrieb-LED-Stiftleiste2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)2 x Gehäuselüfteranschlüsse (2 x 4-polig)1 x Netzteillüfteranschluss (3-polig)1 x 24-poliger ATX-Netzanschluss1 x 8-poliger 12-V-Netzanschluss1 x Audioanschluss an Frontblende1 x SPDIF-Ausgang2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports)1 x USB 3.0-Stiftleiste (unterstützt zwei USB 3.0-Ports)
BIOS-Funktion	64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 1.1-konforme AufweckereignisseSMBIOS 2.3.1-UnterstützungCPU, DRAM, PCH 1,05 V / Mehrfachspannungsanpassung
Support-CD	Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Hardware-überwachung	CPU-/GehäusetemperaturerkennungCPU/Gehäuse/Netzteil-LüftertachometerLautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)CPU/Gehäuselüfter-MehrfachgeschwindigkeitssteuerungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem	Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit
Zertifizierungen	FCC, CE, WHQLErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows ^® -Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows ^® -Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows ^® nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short Open 1 2 3

CMOS-löschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 20)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 14)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HULED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetrieb-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):

Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

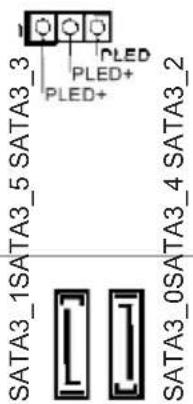

Betrieb-LED-Stiftleiste

(3-polig, PLED1)

(siehe S. 1, Nr. 15)

Serial-ATA-III-

Anschlüsse

(SATA3_0:

siehe S. 1, Nr. 8)

(SATA3_1:

siehe S. 1, Nr. 7)

(SATA3_2:

siehe S. 1, Nr. 9)

(SATA3_3:

siehe S. 1, Nr. 12)

(SATA3_4:

siehe S. 1, Nr. 10)

(SATA3_5:

siehe S. 1, Nr. 11)

SATA3_1SATA3_5 SATA3_3 PLED PLED+ PLED+ SATA3_0SATA3_4 SATA3_2

Bitte verbinden Sie

die Betrieb-LED des

Gehäuses zur Anzeige des

Systembetriebsstatus mit

dieser Stiftleiste.

Diese sechs SATA-III-

Anschlüsse unterstützen

SATA-Datenkabel für

interne Speichergeräte mit

einer Datenübertragungs-

geschwindigkeit bis 6,0

Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB2_3)

(siehe S. 1, Nr. 16)

(9-polig, USB4_5)

(siehe S. 1, Nr. 17)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Neben zwei USB 2.0-Ports

an der E/A-Blende

befinden sich zwei

Stiftleisten an diesem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports unterstützen.

USB 3.0-Stiftleiste

(19-polig, USB3_4_5)

(siehe S. 1, Nr. 6)

Vbus IntA_PA_SSRX- ImA_PA_SSRX+ GND ImA_PA_SSTX- ImA_PA_SSTX+ GND ImA_PA_D- ImA_PA_D+ Vbus ImA_PB_SSHX- ImA_PB_SRP+ GND ImA_PB_SSTX- ImA_PB_SSIA+ GND ImA_PB_D- ImA_PB_D+ Currency

Neben vier USB 3.0-Ports

an der E/A-Blende

befindet sich eine

Stiftleiste an diesem

Motherboard. Jede USB

3.0-Stiftleiste kann zwei

Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 23)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie es bitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstift- leiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 19)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

SPDIF-Ausgang

(siehe S. 1, Nr. 22)

Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stiftleiste.

Gehäuse- und

Netzteillüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 13)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 24)

(3-polig, PWR_FAN1)(siehe S. 1, Nr. 1)
CPU-Lüfteranschlüsse(4-polig, CPU_FAN1)(siehe S. 1, Nr. 25)		Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
(3-polig, CPU_FAN2)(siehe S. 1, Nr. 26)
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 5)		Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 2)		Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Infrarotmodul-Stiftleiste(5-polig, IR1)(siehe S. 1, Nr. 18)		Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.
Serieller-Port-Stiftleiste(9-polig, COM1)(siehe S. 1, Nr. 21)		Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.
