PANDUAN PENGGUNA H87 Pro4 ASROCK

Terima kasih telah membeli motherboard ASRock H87 Pro4, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

• Motherboard ASRock H87 Pro4 (Bentuk dan Ukuran Micro ATX)
• Panduan Ringkas ASRock H87 Pro4
• CD Dukungan ASRock H87 Pro4
• 2 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O

1.2 Spesifikasi

Platform	Bentuk dan Ukuran ATXDesain Kapasitor Solid
CPU	Mendukung Intel® CoreTM i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150Desain Digi PowerDesain 4 Fase DayaMendukung Teknologi Intel® Turbo Boost 2.0
Chipset	Intel® H87Mendukung Intel® Small Business Advantage 2.0
Memori	Teknologi Memori DDR3 Kanal Ganda4 x Slot DDR3 DIMMMendukung DDR3 1600/1333/1066 non-ECC, memori tanpa bufferKapasitas maksimum memori sistem: 32GB (lihat PERHATIAN)Mendukung Intel® Extreme Memory Profile (XMP)1.3/1.2
SlotEkspansi	1 x Slot PCI Express 3,0 x16 (PCIE2: x16 mode)3 x Slot PCI Express 2.0 x12 x Slot PCI
Grafis	Intel® HD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU.Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4600Pixel Shader 5.0, DirectX 11.1Memori bersama maksimum 1792MBTiga pilihan output VGA: D-Sub, DVI-D, dan HDMIMendukung Tiga MonitorMendukung Teknologi HDMI dengan resolusi maksimum hingga 1920x1200 @ 60Hz

• Mendukung DVI-D dengan resolusi maksimum hingga 1920x1200 @ 60Hz
• Mendukung D-Sub dengan resolusi maksimum hingga 1920x1200 @ 60Hz
• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)
  • Mendukung fungsi HDCP dengan port DVI-D dan HDMI
• Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan port DVI-D dan HDMI

Audio

• Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC892 Audio Codec)
  • Mendukung audio Blu-ray premium

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Mendukung Teknologi Intel® Remote Wake
• Mendukung Wake-On-LAN
• Mendukung Energy Efficient Ethernet 802.3az
- Mendukung PXE

Panel I/O Belakang

• 1 x Port Keyboard PS/2
• 1 x Port D-Sub
• 1 x Port DVI-D
• 1 x Port HDMI
• 2 x Port USB 2.0
• 4 x Port USB 3.0
- 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED)
- Soket Audio HD: Speaker Samping/Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon

Penyimpanan

- 6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0, RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12, dan Teknologi Intel Smart Response), NCQ, AHCI, dan “Hot Plug”

Konektor	1 x Header IR1 x Header port COM1 x Kepala LED daya2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)2 x Konektor kipas chassis (2 x 4-pin)1 x Konektor kipas daya (3-pin)1 x Konektor daya ATX 24 pin1 x Konektor daya 12V 8 pin1 x Konektor audio panel depan1 x Konektor SPDIF Out2 x Header USB 2.0 (mendukung 4 port USB 2.0)1 x Header USB 3.0 (mendukung 2 port USB 3.0)
Fitur BIOS	64Mb AMI UEFI Legal BIOS dengan dukungan GUI MultibahasaACPI 1.1 Kompatibel dengan Aktivitas PengaktifanDukugan SMBIOS 2.3.1Multipengatur Tegangan CPU, DRAM, PCH 1,05V
Dukungan CD	Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba), CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Perangkat Keras Monitor	Sensor Suhu CPU/ChassisTakometer CPU/Chassis/Kipas DayaKipas Hening CPU/Chassis (Memungkinkan Penyesuaian Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)Kontrol Multikecepatan Kipas CPU/ChassisPemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS	Kompatibel dengan Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit
Sertifikasi	FCC, CE, WHQLSiap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows* 32-bit. Sistem operasi Windows* 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows* tersebut.

1.3 Konfigurasi Jumper

Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan "Pendek". Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan "Terbuka". Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

(lihat hal. 1, No. 20)

Clear CMOSDefault

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mengatur ulang parameter sistem ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.

1.4 Header dan Konektor Onboard

Sambungkan switch daya, atur ulang indikator status sistem dan switch daya pada chassis ke header tersebut berdasarkan penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkonfigurasi cara mematikan sistem menggunakan switch daya.

Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.

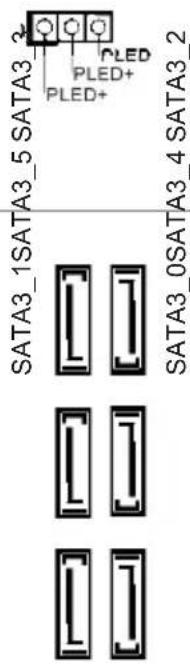

Header LED Daya

(PLED1 3-pin)

(lihat hal. 1, No. 15)

Konektor Serial ATA3

(SATA3_0:

lihat hal. 1, No. 8)

(SATA3_1:

lihat hal. 1, No. 7)

(SATA3_2:

lihat hal. 1, No. 9)

(SATA3_3:

lihat hal. 1, No. 12)

(SATA3_4:

lihat hal. 1, No. 10)

(SATA3_5:

lihat hal. 1, No. 11)

SATA3_1SATA3_5 SATA3_2 PLED PLED+ PLED+ SATA3_0SATA3_4 SATA3_2

Sambungkan LED daya chassis ke header ini untuk menunjukkan status daya sistem.

Keenam konektor SATA3 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data hingga 6,0 Gb/s.

Header USB 2.0

(USB2_3 9-pin)

(lihat hal. 1, No. 16)

(USB4_5 9-pin)

(lihat hal. 1, No. 17)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Selain dua port USB 2.0 pada panel I/O, terdapat dua header pada motherboard ini. Masing-masing header USB 2.0 dapat mendukung dua port.

Header USB 3.0

(USB3_4_5 19-pin)

(lihat hal. 1, No. 6)

Vbus Vbus IntA_PB_SSH- IntA_PA_SSRX- GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Selain empat port USB 3.0 pada panel I/O, terdapat satu header pada motherboard ini. Masing-masing header USB 3.0 dapat mendukung dua port.

Header Audio Panel Depan (HD_AUDIO1 9-pin) (lihat hal. 1, No. 23)

GND PRESENCE# MIC_RET OUT_RET OUT2_L I_SFNSF OUT2_R MIC2_R MIC2_L

Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC'97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini:
   A. Sambungkan Mic_IN (MIC) ke MIC2_I.
   B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
   C. Sambungkan Ground (GND) ke Ground (GND).
   D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambungkannya untuk panel audio AC'97.
   E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Panel kontrol Realtek, lalu sesuaikan "Volume Perekaman".

Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal. 1, No. 19)

Sambungkan speaker chassis ke header ini.

Konektor SPDIF Out (SPDIF_OUT1 2-pin) (lihat hal. 1, No. 22)

Sambungkan konektor SPDIF_OUT kartu VGA HDMI ke header ini menggunakan kabel.

Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal. 1, No. 13)

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.

(CHA_FAN2 4-pin) (lihat hal. 1, No. 24)

(PWR_FAN1 3-pin)

(lihat hal. 1, No. 1)

Konektor Kipas CPU

(CPU_FAN1 4-pin)

(lihat hal. 1, No. 25)

(CPU_FAN2 3-pin)

(lihat hal. 1, No. 26)

Motherboard ini

memberikan konektor

kipas CPU 4-Pin

Anda berencana untuk

menyambungkan kipas

CPU 3-Pin, sambungkan

ke Pin 1-3.

Konektor Daya ATX

(ATXPWR1 24-pin)

(lihat hal. 1, No. 5)

Motherboard ini

memberikan konektor

daya ATX 24-pin. Untuk

menggunakan catu daya

ATX 20-pin, pasang

bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V

(ATX12V1 8-pin)

(lihat hal. 1, No. 2)

Motherboard ini

memberikan konektor

daya ATX 12V 8-pin.

Untuk menggunakan catu

bersama Pin 1 dan Pin 5.

Header Modul

Inframerah

(IR1 5-pin)

(lihat hal. 1, No. 18)

Header ini mendukung modul

transmisi nirkabel opsional dan

menerima modul inframerah.

Header Port Seri

(COM1 9-pin)

(lihat hal. 1, No. 21)

RRXD1 DDTR#1 DUSR#1 CCTS#1 RRI#1 RKTS#1 CND TTXD1 DDCD#1

Header COM1 ini

mendukung modul port

seri.
