KULLANIM KILAVUZU DWW096651 BOSCH

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagli yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimi sicak su cihazları, sicak su hazirlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin intiyacı olan yeterli hava girisi olması saglanmaldir.

Ilgili soba veya cihazin kuruldugu yerdeki
vakum 4 Pa (0,04 mbar) degerini
asmazsa, tehlikesiz bir isletme mumkun olur.

Isletme türleri

Örn. kapilardaki, pencerelerdeki kapatilamayan delikler ve hava,giris/çikis duvar böglantları veya karşiliklı kilit sistemleri gibi baska teknik onlemler vya benzeri donanımlar sayesinde)yeni yanma havasi,girisi,saqlanırsa,söz konusu tehlikeli,isletme edilebilir.

Yeterince hava girisi saglanmazsa, geri emilen yanma gazlarindan dolayi gezhirlenme tehlikesi sz konusudur.

Bir hava giris/cikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Deigerlendirmede daima evin tum havalandirmasi dikkate alinmaldir. Orn. ocak ve gaz ocaklari gibi ocakarin kullanilmasonda bu kural uygulanmaz.

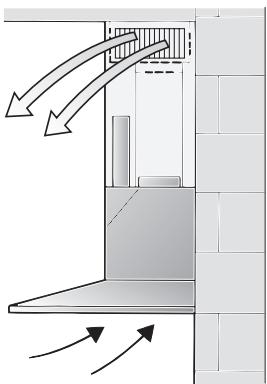

Eger aspirator dolasimi hava modunda (aktif carbon filtresi ile) kullanilirsa, herhangi bir sinirlama olmadan isletme mumkundur.

Dolaşimi l’hava modu:

Bu islem ici bir aktif karbon filtresi takilmalidir (bkz. filtrvebakim).
Komple montaj setini ve yedek
filtreyi yetkili saticidan alabilirsiniz.
Ilgili aksesuar numaralarin bu kullanma
talimatinin sonunda bulabilirsiniz.
Aspiratorun fani, mutfaktaki havayi emer,yag ve aktif karbonfiltresindenGPCirirve temizlenmis sekilde disariya atar.
Yag filtresi, mutfak havasindaki yaglmaddeleriti tutar.
Aktif carbon filtresi koku maddelerini tutar.

Eger aspiratore aktif carbon filtresi takilmazsa, mutfak buhar ve dumanindaki kokuya sebep alan maddelerinin tutulmasi mumkun degildir.

Önmli bilgiler:

Bu kullanma talimati birden fazla cihaz modeli icinGPCERlird.
Cihaziniza uymayan bazı donanim özellikleri tarif edilmis olabilir.
Bu aspirator genel guvenlik yonetmeliklerine uygundur.
Muhtemel onarimal sadece yetkili elemanlar tarafindan yapilmalir.
Gerektigi gibi yapilmayan onarimlar, kullanı icin onemli tehlikeler sebeb olabilir.
Cihaz hasarli ise, calistirmayiniz.
Cihazin baglantisi ve isletmeye alinmasi sadece yetkili bir eleman tarafindan yapilmaldir.
Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlike olusmasini onlemek icin, bu hat cihaz üreticişi vya yetkili servis tarafindan ya da ayni yetki ve olanaklara sahip baska bir uzman eleman tarafindan degistirilmelidir.
Cihazın ambalaj malzemesi gerektigi sekilde giderilmelidir (montaj talimatina bakıniz).
Bu aspirator ticari kullanim icin Degrees, evde kullanilmak icin üretilmistir.
Aspiratoru anecd lambarari (ampulleri) takili sekilde calistiriniz.
Bozuk ampuller, calisir durumdaki diger ampullerin asiri yuklenmesinin onlenmesi icin derhal degistirilmelidir.
Aspirator hisbir zaman yag filtresi olmadan calistirilmamaldir.
Asiri isinan kat veya siv yaglar cok cabuk alevlenebilir.
Bunun icin, orn. patates kizartmasi gibi kat ve sivı yağlar ile besin hazirlarken ocagün basindan ayrilmayınüz.
Aspiratorun altoa alevlenen besinler hazirlamayiniz.

Yükselen alevlerden dolayi yag

!滤resinin yanma tehlikesi soz konusudur.

Yeni cihazı kullanmadan olne, lütfen kullanma talimatı itinayla okuyunuz. Kullanma talimatinda kendi güvenliginiz, cihazın kullanı ve bakim ile ilgili onemli bilgilere bulunmaktadir.
Kullanma ve montaj talimatini, cihazi sonradan baska birine vereceginiz veya satacaginiz zaman yeni sahibine vermek üzere itinayla saklayiniz.

Ocaklarin üzerinde daima uygun kaplar olmaldir.
Aspiratorun kat yakit maddesi (komur, odun ve benzeri) yakilan ocek veya sobalar uzerinde kullanilmasina sadece belli durumlarda izin verilir (montaj talimatina bakiniz).

Gaz bekleri / Gazl oçaklar

Gaz beklerinin hepsini uzun bir sure (azam. 15 dakika) aynianda en yuksek isi ayari ile calistirmayiniz,aksi halde, cihazin dis yuzeyine dokunulca yanma tehlikesesi sos konusudur ya da aspirator zarar gorebilir. Aspiratorun bir gaz ocaigi uzerine kurulup calistirilmasi halinde, eger uç veya daha fazla gaz ocaigi aynianda acilirsa, aspirator azami guc kademesinde calistirilmalidir.

Mufaktaki kōtū hava en etkilireusekilde giderilir:

Aspirator piirme islemine baslanilurken acilmalidir.
Aspirator anecd pisiirme islemi sona erdikten birkac dakika sonra kapatilmalidir.

Sinyal sesi:

Bir tuça basildigi zaman, bunun tasdiki olarak bir sinyal sesi duyulur.

Sinyal sesinin kapatilmasi:

0 ve + tuşuna, yaklaşık 3 saniye sonra bir sinaly sesi duyluncaya kadar, aynanda basiniz.

Sinyal sesinin acilmasi:

• Islemi tekrarlayiniz.

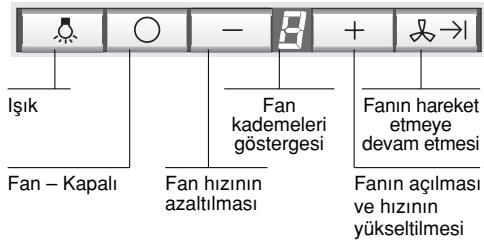

Fanin acilmasi:

+ tuSunabasiniz.

Istenilen fan kademesinin ayarlanmasi:

+tuşuna basiniz. Fan'bir kademe hizlanir.
- tuşuna basınüz.
Fan bir kademe yavaşlar.

Fanin kapatilmasi:

0 tuşuna basiniz.
Kisa sure sonra进展情况.
Veya:
Fan kapanincaya kadar, -tuşuna arka arkaya basiniz. Kisa sure sonra gösterge söner.

Yogun kademesi:

Yogun kademesi üzerinden, azami ranıman elde edilir. Bu randimana kisa sure İntiyaçvardır.

Gösterge yanincaya kadar, +tuşuna arka arkaya basiniz.
Yogun kademesi elden kapatilmazsa, fan 10 dakika sonra Kendiliginden kademesine geleer.

Fanin hareket etmeye devam etmesi:

tuşuna basiniz.

Fan 10 dakika boyunca' kademesinde calisir ve bu esnada gostergede bir nokta yanip soner. Ardindan fan kendiligindenapanir.

Aydinlatma:

Açip kapatmak icin, kisa bir sure tusuna basiniz.
Fan kapali olsa da, aydinlatma her zaman kullanilabilir.
Parlakligin ayarlanmasi: Istediginiz parlaklik elde edilinceye kadar, tu sunu basili tutunuz.

Aydinlatmanin otomatik acilmasi, orn. bir zaman ayar saati uzerinden:

Fan ve aydinlatma kapatilmis olmalidir.

Açilmasi:

Aynianda-ve Itusuna basiniz.

Yaklaşik 3 saniye sonra tasdir olarak aydinlatma açilir.

Kapatilmasi:

Islemi aik aydinlatmada tekrarlayiniz.

Yaklaşik 3 saniye sonra tasdir olarak aydinlatma kapanir.

Yagfiltresi:

Mutfak havasindaki yagl maddeleri ayirmak icin metal yag ftilreleri kullanilmıstir.

Filtre tabakarı yanmayan metalden ibarettir.

Dikkat:

Filtre yağlı madde artıklar ile doldukça, alevlenme tehlikesi artar ve aspiratorün islevi etkilenebilir.

Önemli:

Metal yag filtresi zamaninda temizlenerek, kizgin yağda kizartma veya normal kizartma isleminde soz konusu akan isi yigilmasi sonucunda soz konusu olabilecek yangin tehlikesi onlenir.

Doyum gostergesi: - +

Yagfiltresinin doyuma ermesi durumunda, fan kapatildiktan sonra 10 saniye boyunca bir sinyal duyulur ve gostege yanar.
Yagfiltresi en ge bu konumda temizlenmelidir.

Metalik yağ filtresinin temizlenmesi:

Temizleme ilemi bulasik makinesinde yapilabilir. Bu esnada hafif bir renk degismesi soz konusu olabilir.

Önemli:

Aşiridoyuma ermis metalik yag filtreleri bulasiklar ile birlikte temizlenmemelidir.

Elden temizleme durumunda, yağ滤resi sicism bulasik deterjanl su icindeyumusatilmalir.

Ardindan fircalmaliti, iyice durulanmalite vaysuyunun akmasi beklenmelidir.

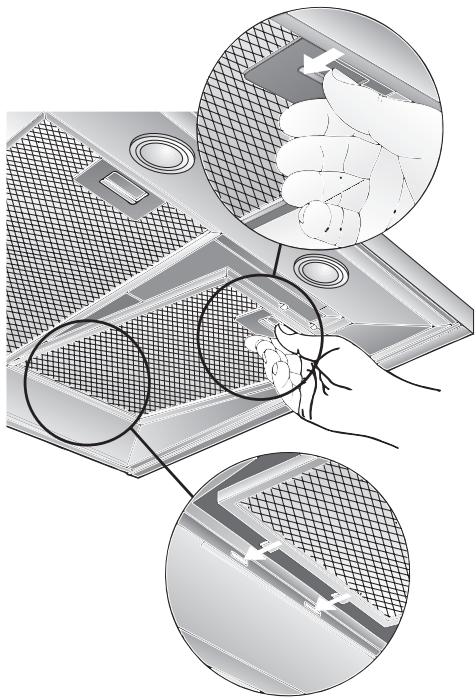

Metalik yag filtresinin sökülmesi ve takilması:

Dikkat: Halojen lambalar kapatilmis ve soğumu olmalDIR.

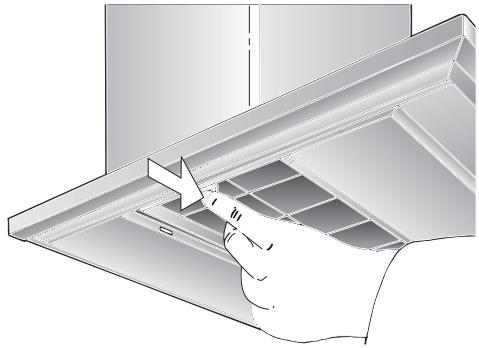

1. Yag filtrlerindeki kilidi ok yönüne dokru iceri bastiriniz ve yag filtresini aciniz.

1. Yag filtresini temizleyiniz.
2. Temizlenmis yag filtresini tekrar yerine takiniz.
3. Göstergeyi - siliniz.

0 tuşuna basiniz.

Aktif carbon filtresi:

Dolaşimi l hava modunda koku maddelerinin tutulmasi icin kullanilir.

Dikkat:

Filtre yagli madde artiklari ile doldukca, alevlenme tehlikesi artar ve aspiratorun islevi etkilenebilir.

Önemli:

Aktif kargon filtresi zamaninda temizlenerek, kizgin yağda kizartma veya normal kizartma isleminde söz konusu olan isi yigilmasi sonucunda söz konusu olabilecek yangin tehlikesi onlenir.

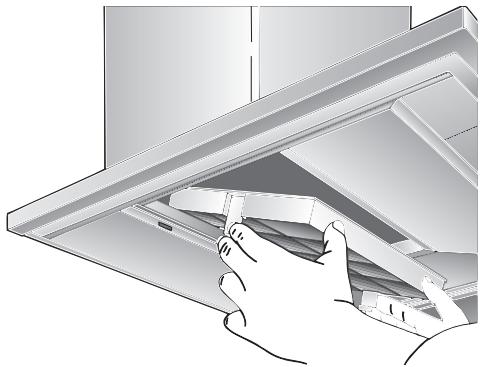

Takilmasi:

Dikkat: Halojen lambalar kapatilmis ve soğumu olmalDIR.

1. Yaqfiltresini dokup cikariniz (metalik yaqfiltresinin dokulmesi ve takilmasi bolumune bakiniz).
2. Aktif karbon filtresini takiniz.

1. Dilleri her iki tarafta yerine oturtunuz.
2. Yaqfiltresini takiniz (metalik yagfiltresinin sokulmesi ve taklmasi bolumune bakiniz).
3. Göstergeyi L siliniz.

0 tuşuna basınüz.

Doyum gostergesi:

Aktif karbon filtrresinin doyuma ermesi durumunda, fan kapatildiktan sonra 10 saniye boyunca bir sinyal duyulur ve gõsterge L yanar. Aktif karbon filtresi en geç bu konumdadehyiigistirilmelidir.

Sokulmesi:

Dikkat: Halojen lambalar kapatilmis ve soğumu olmalDIR.

1. Yag filtresini dokup cikariniz.
2. Dilleri her iki tarafta ici不得不 doğru bastiriniz ve aktif karbon filtresini asağiya不得不 qikariniz.

1. Yag filtresini takiniz.

Aktif carbon filtrésinin degişirilmesi:

Aktif karbon filtresini yetkili saticilarda bulabilirsiniz (özel aksesuar olarak).
Sadece original filtrk kullaniniz. Boylelikle islevin en iyi sekilde olması,... saglanmı olur.

Eski aktif carbon filtrresinin giderilmesi:

Aktif karbon filtresi zararl maddeler icermez. Orn. numral cop ile birlikte giderilebilar.

Temizlenmesi ve bakimi

Elektrik fisini cekip prisden cikararak veya ilgili sigortayi kapatarak, aspiratorun elektrigini kesiniz.

Yag filtrerini temizlerken, ulasilabilen mahfaza parçalarindaki yag tortularini temizleyiniz. Böylelikle yangin tehlikesi önlenmis olur ve ilevin en iyi sekilde kalması saglanir.
Aspiratoru temizlemek icin sicut deterjanl su veya keskin olmayan bir pencere temizlememaddesi kullaniniz.
Kurumu pislikleri kaziip cikarmayiniz, nemli bir bez ile yumusatiniz.
Ovalama gerektiren madde veya qizebilecek sungerler kullanmayiniz.
Bilgi: Plastik yüezyler icin alkol (ispirto) kullanmayiniz; mat yüezyler olusmasina sebep olabilir.

Dikkat! Mutfagi yeterince
havalandiriniz, açık ates olmaması
dikkat ediniz.

Kumanda tuşları sadece keskin olmayan bir deterjanlı su ve yümüşak nemli bir bez ile temizleyiniz. Kumanda tuşkıncin paslanmaz Çelik temizleme maddesi kullanmayıniz.

Paslanmaz Çelik yüzeyler:

Keskin olmayan, ovalama gerektirmeyen bir paslanmaz celik temizleme maddesi kullaniniz.
Sadece taşlama izleri yönunde temizleyiniz.

Paslanmaz Çelik[Yüzeyleri, Çize bilecek süngerler ve kum, soda, asit vya klor ihtiva eden temizlememaddeleri ile temizlemeyiniz.

Aluminyum, boyali ve plastik yüzeyler:

Yumusak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullaniniz.
Kuru bez kullanmayiniz.
Keskin olmayan bir pencere temizlememaddesi kullaniniz.
Tesirli, asit veya lavva ihtiva eden temizleme maddeleri kullanmayiniz.
- Ovalama gerektiren maddeler kullanmayiniz.

Ampullerin degistirilmesi

1. Aspiratoru kapatiniz ve elektrik fisini cekip prisden ickararak veya ilgili sigortayi kapatarak, aspiratorun elektrigini kesiniz.
   Halojen ampuller calistigi zaman cok isinir. Kapatildiktan sonra da belli bir sure sicak kaligi icin, dokunulanca yanma tehlikesi soz konusudur.
2. Lamba bileziğini bir tornavida veya benzeri bir alet ile Çikarınüz.

1. Halojen ampulü degistiriniz (normal bir halojen ampul, 12 Volt, azimuth. 20 Watt, soket G4).

Dikkat: Soket vidali degil, geçmelidir.
Ampulü tutmak icin temiz bir bez kullanınüz.

1. Lamba bilezigini tekrar yerine takiniz.
2. Elektrik fişini prize takarak vya sigortayı acarak, elektrik beslemesini yeniden-SAglayiniz.

Bilgi: Aydinlatma calismazsa, ampullerin yerlerine匐ru takilip takilmadigün kontrl ediniz.

Isletme modunun (atik hava / dolasimi hava modu) degistirilmesi gerekli olacak olursa, filtrlerin de doyum gosterreichisi gerektişi sekilde degistirilmelidir (montaj kilavuzuna bakiniz).

Arizalar

Göstergede bir veya görünürse:

"Filtre ve bakimi" bolümüne bakiniz.

Aspiratorkumanda edilemiyorsa:

Aspiratorun elektrik fisini prizden cekip cikararak veya sigortasini kapatarak, aspiratorun elektrik beslemsini kapatiniz.

Sonra yeniden calistiriniz.

Herhangi bir sorunuz varsa veya bir ariza durumunda, yetkili servisi arayiniz.

(Yetkili servis merkezleri listesine bakiniz).

Yetkili servisi arayinca 山 bilgileri bildiriniz:

E-Nr.

FD

Bu numaraları yukaridaki kutuicine yazıniz. Numaraları, yağfiltresi ickarildiktan sonra aspiratorun ic kismindaki tip levhası veya tip etiketi üzerinedir.

Önemli bilgiler

Eski cihazlar degersiz cOp degildir.

Çevre dostu giderme yöntemi iledehyerlemaddeler tekrar kazanilabilir.

Eski cihazi gidermeden once, eski cihazikullanilamaz hale gitiriniz.

Yeni cihaziniz size sevk edilirken ambalaji saysinde korunmustur.

Kullanilmis olan tum malzemeler cevreye zarar vermeyen turdendir ve tekrardegerlendirilebilir. Lutfen siz de yardimci olup, ambalajin cevreyi kirtletmeyecsekilde giderilmesini saglayiniz.

Guncel giderme yollari hakkinda bilgi almak icin lutfen yetkili saticiniza veya belediye idarenize basvurunuz.

Aspirator atik hava ve dolasimi hava modu icin kullanilabilir.

Aspiratorü daima ocaigi ortalayarak monte ediniz.

Elektrikli ocak ile aspiratorun alt kenariarasindaki asgari mesafe 550 mm,Res.1.

Yangtin tehlikesi (orn. uçusan kivilcim) söz konusu alan, kat yanic madde kullanilan ocak veya sobalar uzerinde aspirator ancak ilgili ocak veya soba uzerinde kapali ve sokülemeyen bir kapak olmasi ve yerel yonetmeliklere uyulmasiŞart ile kullanilabilir.

Bu sinirlama gaz bekleri ve gaz oçaklari,... icinGPCERLIdegildir.

Aspirator ile ocekarasindaki mesafe ne kadar az olursa, yukselen su buharindan dolayi aspiratorun alt tarafinda su damlaciklar olusma ihimali de o kadar fazladir.

Gaz bekli cihazlar icin ek bilgiler:

Gazli ocaklarin montajinda yerel kanuni yonetmeliklere (orn. Almanya'da: Gaz kurulumu teknik kurlları TRG!) dikkat edilmelier.
Gecerli alan ilgili montaj kurallarina vegazl cihaz ureticisinin montaj bilgilerine dikkat edilmelidir.
Aspiratorun kurulacagi yerde sadece bir tarafta bir yuksek dolap vya duvar olabilir. Mesafe asg. 50 mm olmalidir.
Gazl ocalarda, ocagin tencere konulan izgarasinin ust kenari ile aspiratorun alt kenariarasindaki asgari mesafe: 650 mm, Res. 1.

Emniyet teknigi belgesi VDE

kontrol ve sertifika enstitusü

tarafindantanzim edilir:

VDE Prüf- und

Atik hava bir havalandirma bacasi uzerinden yukariya veya dokrudan disariya aqik alana atilir.

Atik hava ne devrede sedan bir duman veya atik gaz bacasina, ne de ocak veya soba kurulmugolan yerlerin hava cikisina yarayan bir bacaya aktarilmamalidir.

Atik havanin disari cikis saglayan bir.] sisteme iletilmesinde resmi ve yasal yönetmeliklere (orn. eyalet bina yönetmeligi) dikkat edilmelidir.

Havanin devrede olmayan bir duman veya atik gaz bacasina aktarilmasi icin, yetkili baca kontrl ustasinin izni gereklidir.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagli yakma islemi (orn. havagazi, akaryakit veya komur sobalari,daimi sicak su cihazları, sicak su hazirlama cihazlarigi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin itiyaci olan yeterli hava giri olması saglanmaldir.

Ilgili soba veya cihazin kurulduğu yerdeki
vakum 4 Pa (0,04 mbar) değerini
asmazsa, tehlikesiz bir,isletme mumkün olur.

Örn. kapilardaki, pencerelerdeki
kapatilamayan delikler ve hava giris/çikis
duvar böglantilar vya karşılıklı kilit
sistemleri gibi baska teknik önlemler vya
benzeri donanimlar sayesinde yeti
yanma havasi girisi saglanirsa,öz
konusu tehlilelisiyleme elde edilebilir.

Yeterince hava girisi saglanmazsa, geri emilen yanma gazlarindan dolayi gezhirlenme tehlikesi sos konusudur.

Bir hava giris/cikis duvar违法违规 tek basina sinir degere uyulmasina yetmez.

Not: Degerlendirmede daima evin tum havalandirmasi dikkate alinmalidir. Orn. ocak ve gaz ocalari gibi ocakarin kullanilmasinda bu kural uygulanmaz.

Eger aspirator dolasimi hava modunda (aktif carbon filtresi ile) kullanilirsa, herhangi bir sinirlama olmadan isletme mumkundur.

Atik hava diş duvar üzerinden disari aktariliyorsa, bir teleskop duvar kutusu kullanilmalDIR.

Aspiratorun en yuksek randimani ici:

Kisa, duzgün yüzeyli atik hava borusu.
Mumkun oldugu kadar az boru dirsegi.
Mümkün oldugu kadar buyuk boru capi ve buyuk boru dirsekleri.

Uzun, kaba yüzeyli atik hava boruları, çok miktarda boru dirseği veya;kalık boru capi kullanilirsa, en yüksek randimandan sapma ve�能i zamanda daha fazla ses, yani gürültu söz konusu olur.

Yuvarlak borular:
Iç cap olarak 150 mm tavsiye ediyoruz, fakat asg. 120 mm olmaldir.
Yassi kanallarin, yuvarlak borulara esdegerde bir ic kesite sahip olmasi gerekir.
Keskin veya dik açili dinüm noktaları olmamalidir.
120 ~mm yakl. 113 ~cm^2
150 ~mm yakl. 177 ~cm^2
Bildirilen degerlerdenapan borucaplarinda:Sizirmaz seritlerkullanilmalidir.
Atik hava modunda, yeterince temiz hava girmesi saglanmaldir.

Dolaşimi hava modu

Eger atik hava modu mumkun degilse, aktif karbon filtresi ile.

Komple montaj setini yetkili saticidan alabilirsiniz. Ilgili aksesuar numaralarinbu kullanma talimatinir sonunda bulabilirsiniz.

150 mm capa sahip atik hava borusunun baglanmasi:

Atik hava borusuDOGrudan hava borusu azina sabitlenmelidir.

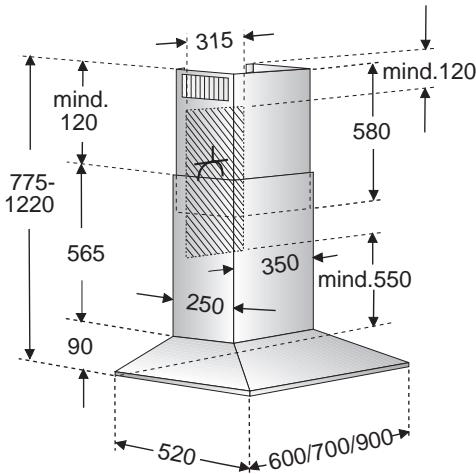

120 mm capa sahip atik hava borusunun baglanmasi:

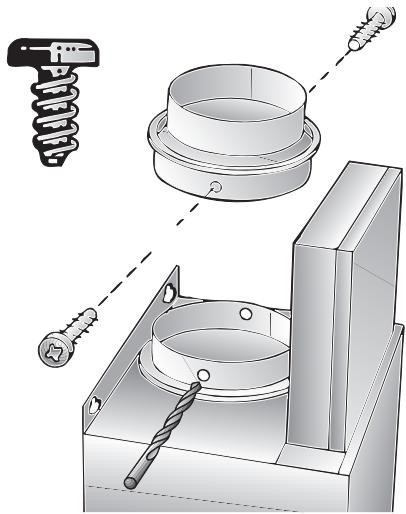

Cap küçultme parcasini hava azina takiniz, 3 mm capinda 2 delik aciniz ve parçayi vidalayarak sabitleyiniz.

Atik hava borusunu cap küçultme parçasina sabitleyiniz.

Montajdan once

Duvarin hazirlanmasi

Duvar dizgün ve dik olmaldir.
Dubellerin saglam oturmasi saglanmalidir.

Teknik gelistirmeler cergevesinde tasarim degisiklikleri yapma hakki sakldir.

Atık hava - dolaşimiplier hava modunun degişirilmesi

Elektronik kumandanin dolaşimi lha hava moduna alinmasi:

Cihazin fabrika Çişindaki ayari atik hava modudur.
Aspiratorun情况进行检测，以确保检测结果符合规范要求。

1. 0 tusuna basiniz ve basili tutunuz.
2. östergesi yanarken, östergesi yanincaya kadak, ek olarak 2 1 tusuna basiniz. Sonra tuslari serbest birakiniz.
   göstergesi kisa bir sure sonra söner. Elektronik kumanda systemdolaşimi hava moduna ayarlanmistr.
   Yuklaridaki islem adimlari 1 ve 2 tekrarlanarak, elektronik kumanda yeniden atik hava moduna degistirilebilir (gösterge).

Elektrik baglantisi

Aspirator sadece yönemeliklere uygun kurulmugs, toprak hattina sahip bir prize baglanmalidir. Toprak hattina sahip pris, mumkün oldugu kadarogrudan baca kaplamasin in arkasina monte edilmelidir.

Elektrik verileri:

Elektrik ile ilgili veriler, filtrceçerevesi ickarildiktan sonra cihazin ic kismindaki tip levhası veya tip etiketi üzerindeder.

Onarim durumlarinda genel olarak aspiratorun elektrik beslemsini kesiniz.

Baglanti hattinin uzunluğ: 1,30 m. Sabit baglanti gerekmesi durumunda:

Aspirator kesinlikle sadece®, bulundugunuz yetkili elektrik besleme isletmesinde kayitl bir elektrikçi tarafindan baglanmaldir.

Elektrik böglantı kurulan tarafa bir ayıma tertibati öngörülmelidir. Ayıma tertibati olarak, 3 mm'den[daha fazla kontak acıkligi olan ve:tüm kutuplar üzerinden kapananan salterler kabul edilir. LS salterler vekontaktörler de bu salterler grubuna girer.

Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlükeye yer vermemek icin, bu hat üretici veya yetkili servisi veya benzeri kalite de bir kisi tarafindan degistirilmelidir.

Bu aspirator, AB parazitlenmeyi onleme yonetmeliklerine uygundur.

Takilmasi

Aspirator, mutfak duvarina monte edilmek icin ongorulmustur.

1. Yaq filtresini cikariniz (kullanma kilavuzuna bakiniz).
2. Duvara, tavandan aspiratorun alt kenarina kadar bir orta qizgi qiziniz.

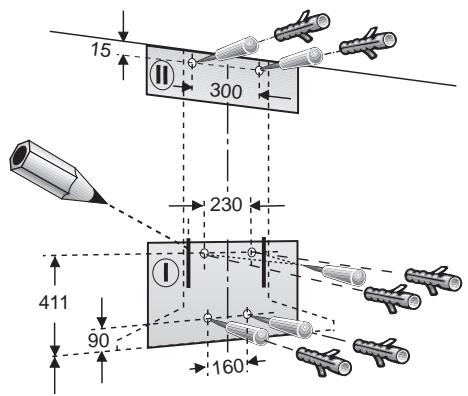

3. Ilgili sablonun yardimi ile, civatalarin poziyonlarini duvara isaretleyiniz ve cihazi daha rahat takabilmek icin, takilacagi alanin etrafini ciziniz.

Ocak ile aspirator arasinda birakilmasi gereken asgari mesafye dikkat ediniz: Elektronik ocalarda 550 mm, gazl ocaklarda 650 mm. Sablonun alt kenari, aspiratorun alt kendarina esittir.
4. Aspirator icin 8 mm capinda 4 delik ve baca baglantisi icin 2 delik aciniz ve dubelleri deliklere duvar hizasina kadar sukup bastiriniz.

Asg. 550 mm elektronik ocek
Asg. 650 mm gazli ocal

Bilgi: Muhtemelen monte edilmesi gereken özel aksesuar parçalarına dikkat ediniz.

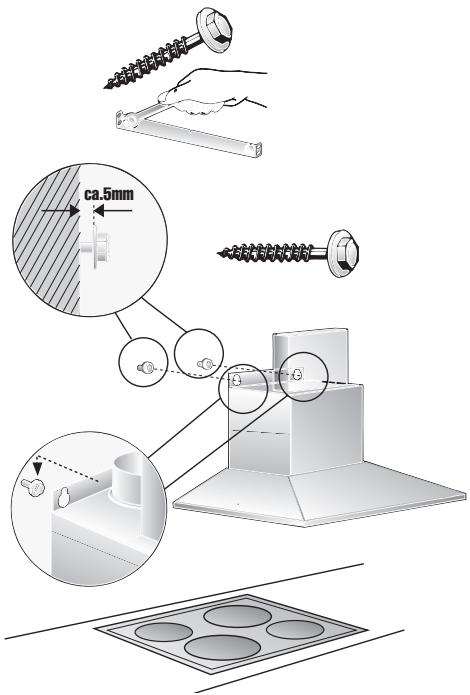

1. Baca panosu tutturma kosebendini 2 alti kose basl civata ile vidalayiniz.
2. Üst iki altı kõse baslı civatay中国特色 sadece yakl. 5 mm kalıncaya kadar vidalayiniz.
3. Aspiratoru civatalara asiniz.

Takilmasi

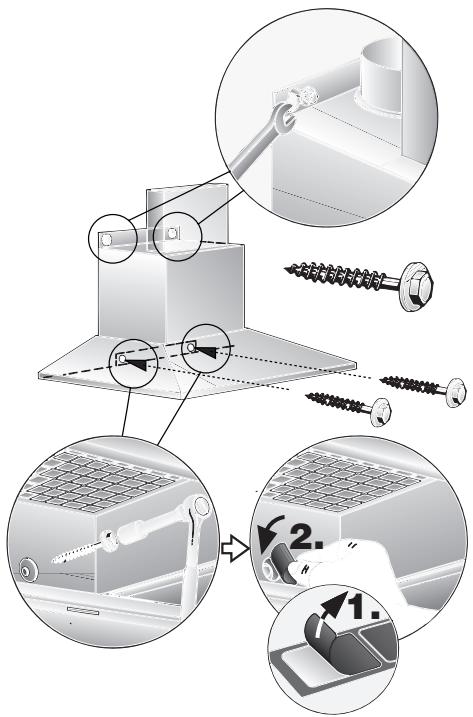

1. Alt iki alti kõse basl civatayi vidalayiniz.

4 civatayi sikmadan once, aspiratoru duzgün ayarlayiniz.

1. Alt 2 sabitleme civatasinin deligi üzerine, koruyucu izgara üzerine birer kapatma folyosu yapistiriniz.

1. Boru baglantisini kurunuz.
2. Elektrik böglantisini kurunuz.
3. iki baca borusu uzerindeki koruyucu folyoyu cekip cikariniz.

Hassas yüeYerlin zarar gormesini onleyiniz.

1. Baca panosunun iki parcasini ic ie takiniz (ust teleskopik parcadaki yariklar alta) ve aspiratorde ongorulmus bostrupa yerlestiriniz.
   Örn. montaj Şablonunu alt baca borusunun kenarlı Üzerine yerleşirerek, baca parçalarını ic ile sürerken Çizik olusmasını onleyiniz.

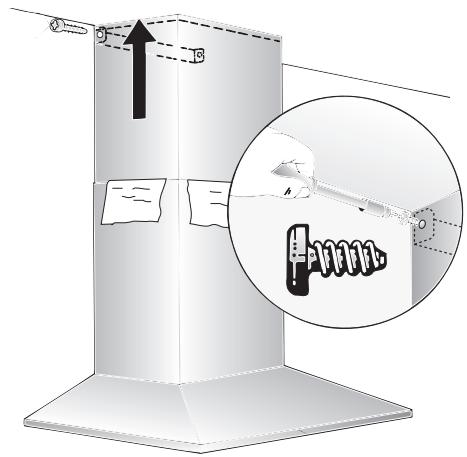

1. Üst parçayı yukari kaldırınüz ve 2 civata ile yandan tutturma bösebandine vidalayınüz.
