Ürün Tipi	ATX formatlı anakart
Marka	GIGABYTE
Model	GA-8KNXP ULTRA-64
İşlemci Soketi	LGA775 Soketi
Yonga Seti	Intel 875P / ICH5R
Bellek	4 slot DDR, 4 GB'a kadar, DDR400/333
Genişletme Yuvaları	1x PCI Express x16, 1x AGP 8x, 5x PCI
Depolama	2x IDE, 4x SATA, RAID 0/1/0+1
Arka Bağlantılar	PS/2, 2x COM, LPT, 4x USB 2.0, 1x IEEE 1394, 5.1 ses, Gigabit Ethernet
Ses	Realtek ALC850, 8 kanal
Boyutlar	305 mm x 244 mm (standart ATX)
Ağırlık	Yaklaşık 1,2 kg
Gerekli Güç Kaynağı	ATX 12V 2.0, 24 pin + 4 pin CPU
Ana Özellikler	Çift grafik desteği (AGP + PCIe), DualBIOS, Q-Flash, aşırı gerilim koruması
Bakım ve Temizlik	Düzenli olarak basınçlı hava ile toz alın, nemden kaçının
Güvenlik	Müdahaleden önce gücü kapatın ve fişini çekin, ESD önlemleri
Yedek Parçalar ve Onarılabilirlik	CMOS pil CR2032, CPU için termal macun, montaj vidaları
Genel Bilgiler	Kılavuz birden çok dilde mevcuttur, GIGABYTE web sitesi üzerinden destek

Sık sorulan sorular - GA-8KNXP ULTRA-64 GIGABYTE

GA-8KNXP ULTRA-64 üzerine hangi tip işlemci kurabilirim?

Bu anakart, LGA775 soketli Intel Pentium 4 işlemcileri (Prescott, Cedar Mill) ve AMD Athlon 64 işlemcilerini destekler mi? Dikkat: kılavuz her iki marka için de talimatlar içerir, ancak GA-8KNXP ULTRA-64 modeli özellikle Intel içindir. Kartın revizyonunu kontrol edin.

Maksimum RAM bellek kapasitesi nedir?

Kart, 4 slot üzerinden 4 GB DDR belleğe (DDR400/333) kadar destekler. ECC olmayan modüller kullanın.

Aynı anda PCI Express ve AGP grafik kartı kullanabilir miyim?

Evet, kartta bir PCI Express x16 yuvası ve bir AGP 8x yuvası bulunur. Çoklu ekran kurulumları için aynı anda kullanabilirsiniz, ancak SLI/CrossFire modunda değil.

BIOS nasıl güncellenir?

Dahili Q-Flash yardımcı programını kullanın: BIOS'u bir USB belleğe indirin, yeniden başlatın, Q-Flash'e girmek için Son veya F8 tuşuna basın, ardından dosyayı seçin.

Kurulumdan sonra bilgisayar açılmazsa ne yapmalıyım?

Güç bağlantılarını (ATX 24 pin ve CPU 4 pin), RAM ve işlemcinin doğru takıldığını kontrol edin ve pili çıkararak veya CLR_CMOS pinlerini kısa devre yaparak CMOS'u sıfırlayın.

Hangi tip güç kaynağı önerilir?

Standart bir yapılandırma için en az 400W, kaliteli bir ATX 12V 2.0 güç kaynağı, 4 pin CPU konektörü ile.

Anakart RAID'i destekliyor mu?

Evet, ICH5R yonga seti SATA bağlantı noktalarında RAID 0, 1 ve 0+1'i yönetir. BIOS'ta RAID'i etkinleştirmeniz ve işletim sistemi kurulumu sırasında sürücüyü yüklemeniz gerekir.

Kasanın ön paneli nasıl bağlanır?

Kılavuzdaki F_PANEL başlık şemasına bakın. Pinler Power, Reset, HDD LED'i, güç LED'i, hoparlör içerir. Polariteye dikkat edin.

Bu Intel kartında AMD işlemci soğutucuları kullanabilir miyim?

Hayır, montaj parçaları ve soket farklıdır. LGA775 uyumlu bir soğutucu kullanın.

Windows XP/Vista/7 için sürücüleri nerede bulabilirim?

Sürücüleri GIGABYTE'nin resmi web sitesindeki GA-8KNXP ULTRA-64 modeline ait destek bölümünden indirin.

KULLANIM KILAVUZU GA-8KNXP ULTRA-64 GIGABYTE

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan.Once,aygittlarve bilgisayarinizi kapattiignizdan emin olun.Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin guc kablosunu elektrik fisinden cikarin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzeye koyun.

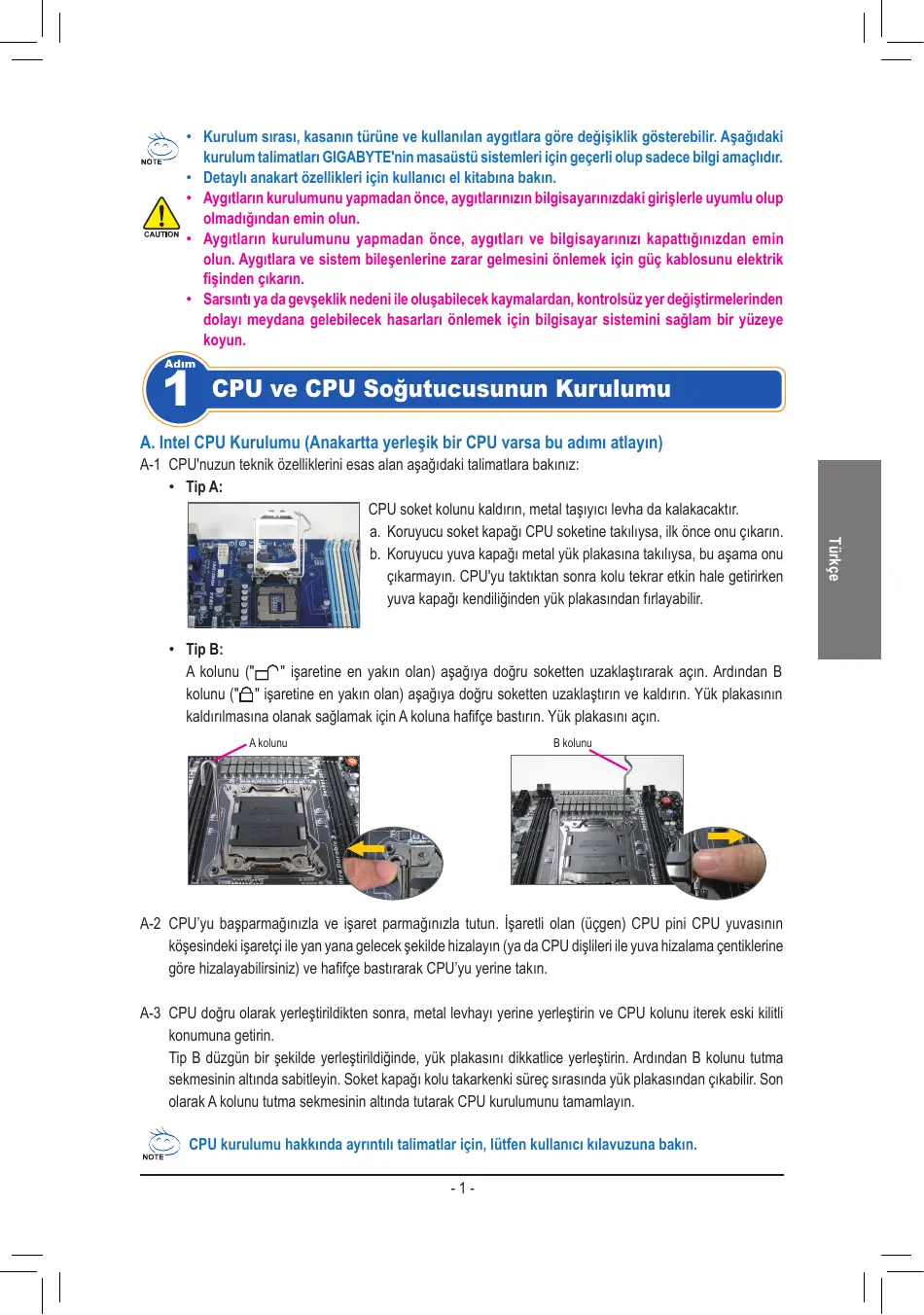

CPU ve CPU Soğutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özellikerini esasalanagnağidaki talimatlara bakınüz:

Tip A:

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasinakillya, bu asama onuçikarmayin. CPU'yu taktiktan sonra koluk terkr etkin hale getirkenyuva kapaği kendiligienden yük plakasindan firlayabilir.

Tip B:

A kolunu ("□" isareline en yakin akan) asağiya.Doğru doketten uzaklătirarak acin. Ardindan B kolunu ("") isareline en yakin akan) asağiya.Doğru doketten uzaklătirin ve kaldirin. Yük plakasinin kaldirimasa nolanak saglamak icin A koluna hafiffe bastirin. Yük plakasinin acin.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanı klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak üçgen isaretli) ile CPU yuvasindaki üçgen isareti ayn hidaya getirin ve haffece bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takarken zorlamayin. CPU, yuvayaDOGRUbir sekilde yerleştilmedikç;CPU, yerine oturmaz.Eger bu olursa yönunu uygun bir sekilde ayarlayin.
• Soket temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu suket kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun dizgün bir seksilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yonlerine dikkat edin. Bellek yuvalarinn iku uncundi tutma klipslerini iki yana acin. Bellek modulunu yuvaya yerlestirin. Soldaki resimde gosterildigi gibi, parmaklarinizi bellegin iki ust uncuna yelerstirin, bellegin uzerine bastirarak bellek yuvasina dikey bir sekilde yelerstirin. Bellek modulu duzgün bir sekilde yelerstirildigiinde yuvanin iku uncundi tutma klipsleri yuvasina oturacak.

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştlirmesi kullananan kasanın tipine gore farkılık gożterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanlirsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Adim

4 Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Adim

5 Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

Genisletme karti satin almadan once, kartin boyutunun kasaniza uygun olup olmadigi n kontrl edin.
Genisleme kartinin yerine tam olarak oturdugundan emin olun.

Adim

6 IDE ve SATA Aygitolin Kurulumu

Optik Sürucünun Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik sürüçülerinizi kurun. Kasanin onündeki 5,25" sürücü yuvasi kapaşını cikarin. Optik sürüçüyü 5,25" sürücü yuvasina takın ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit surucülerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürucu yucasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
• Eger birden fazla sabit sürücu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürüculerin onyüklemesirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanması

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel böglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlör

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giris Engelleme

Baglantisi

(Not) On panel baglantsinnin pim yerleri modele gore faktiklik gostoferbilir. Asil pim yerleri icin ana martinizin kullanika klavuzuna bakinarin.

Adim

8 Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmllr yukleyin.
