GA-8KNXP ULTRA-64 - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère au format ATX
Marque	GIGABYTE
Modèle	GA-8KNXP ULTRA-64
Socket processeur	Socket LGA775
Chipset	Intel 875P / ICH5R
Mémoire	4 slots DDR, jusqu'à 4 Go, DDR400/333
Slots d'extension	1x PCI Express x16, 1x AGP 8x, 5x PCI
Stockage	2x IDE, 4x SATA, RAID 0/1/0+1
Connectique arrière	PS/2, 2x COM, LPT, 4x USB 2.0, 1x IEEE 1394, audio 5.1, Gigabit Ethernet
Audio	Realtek ALC850, 8 canaux
Dimensions	305 mm x 244 mm (ATX standard)
Poids	Environ 1.2 kg
Alimentation requise	ATX 12V 2.0, 24 broches + 4 broches CPU
Fonctions principales	Support dual graphics (AGP + PCIe), DualBIOS, Q-Flash, protection contre les surtensions
Entretien et nettoyage	Dépoussiérer régulièrement avec air comprimé, éviter l'humidité
Sécurité	Arrêter et débrancher l'alimentation avant toute intervention, précautions ESD
Pièces détachées et réparabilité	Batterie CMOS CR2032, pâte thermique pour CPU, vis de montage
Informations générales	Notice disponible en plusieurs langues, assistance via site GIGABYTE

FOIRE AUX QUESTIONS - GA-8KNXP ULTRA-64 GIGABYTE

Quel type de processeur puis-je installer sur la GA-8KNXP ULTRA-64 ?

Cette carte mère supporte les processeurs Intel Pentium 4 avec socket LGA775 (Prescott, Cedar Mill) et les processeurs AMD Athlon 64 ? Attention, le manuel indique des instructions pour les deux marques, mais le modèle GA-8KNXP ULTRA-64 est spécifiquement pour Intel. Vérifiez la révision de la carte.

Quelle est la capacité maximale de mémoire RAM ?

La carte supporte jusqu'à 4 Go de mémoire DDR (DDR400/333) via ses 4 slots. Utilisez des modules non-ECC.

Puis-je utiliser une carte graphique PCI Express et AGP en même temps ?

Oui, la carte dispose d'un slot PCI Express x16 et d'un slot AGP 8x. Vous pouvez les utiliser simultanément pour des configurations multi-écrans, mais pas en SLI/CrossFire.

Comment mettre à jour le BIOS ?

Utilisez l'utilitaire Q-Flash intégré : téléchargez le BIOS sur une clé USB, redémarrez, appuyez sur Fin ou F8 pour entrer dans Q-Flash, puis sélectionnez le fichier.

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez les connexions d'alimentation (ATX 24 broches et 4 broches CPU), la bonne insertion de la RAM et du processeur, et réinitialisez le CMOS en retirant la pile ou en court-circuitant les broches CLR_CMOS.

Quel type d'alimentation est recommandé ?

Une alimentation ATX 12V 2.0 de bonne qualité, d'au moins 400W pour une configuration standard, avec un connecteur CPU 4 broches.

La carte mère supporte-t-elle le RAID ?

Oui, le chipset ICH5R gère le RAID 0, 1 et 0+1 sur les ports SATA. Vous devez activer le RAID dans le BIOS et installer le pilote pendant l'installation du système.

Comment connecter le panneau avant du boîtier ?

Reportez-vous au schéma de l'en-tête F_PANEL dans le manuel. Les broches incluent Power, Reset, LED HDD, LED alimentation, haut-parleur. Respectez la polarité.

Puis-je utiliser des ventilateurs de processeur AMD sur cette carte Intel ?

Non, les fixations et le socket sont différents. Utilisez un ventilateur compatible LGA775.

Où puis-je trouver les pilotes pour Windows XP/Vista/7 ?

Téléchargez les pilotes sur le site officiel de GIGABYTE dans la section support correspondant au modèle GA-8KNXP ULTRA-64.

MODE D'EMPLOI GA-8KNXP ULTRA-64 GIGABYTE

• La série d'installation peut différer selon le type de boîtier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureau GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez-vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

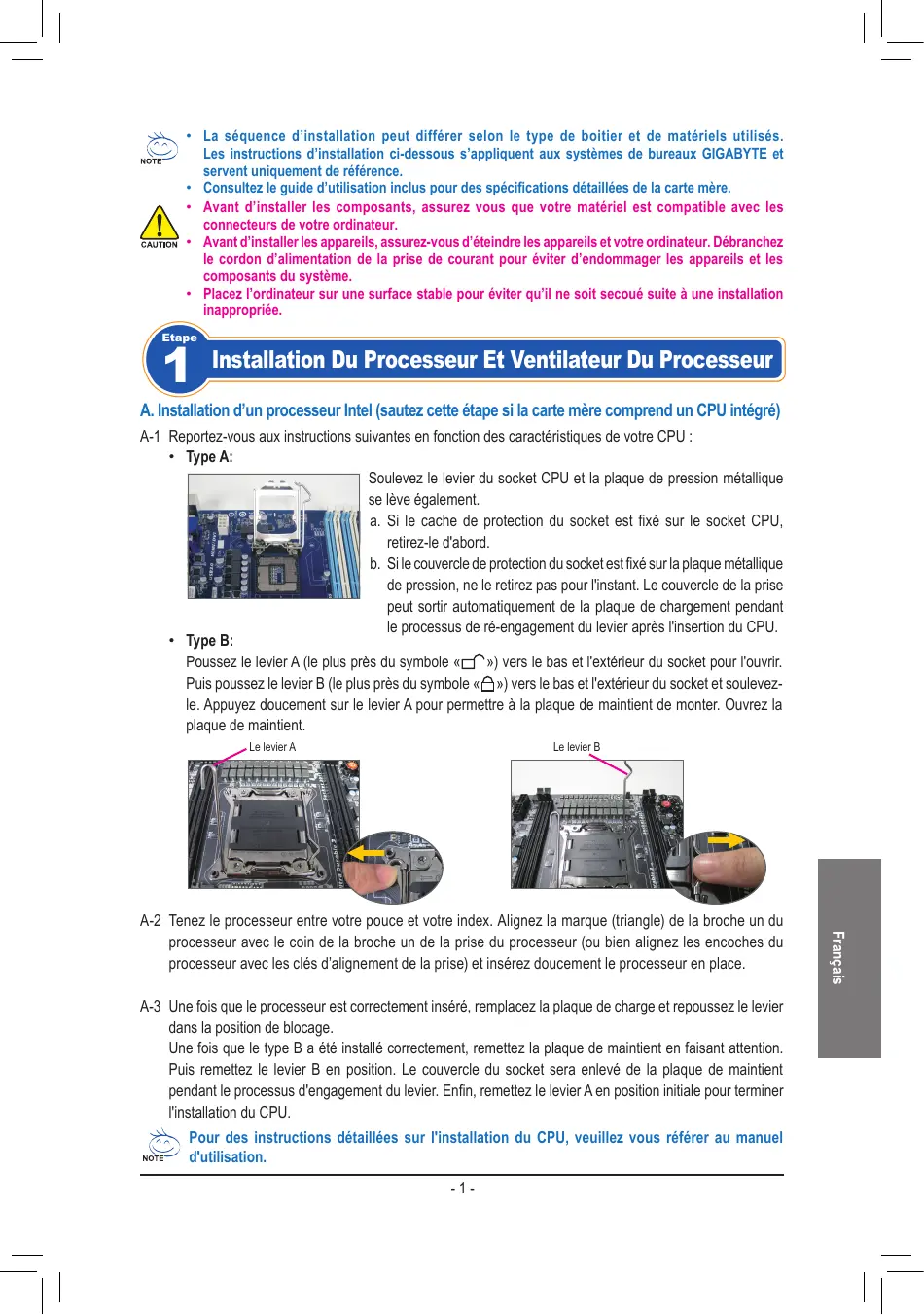

A. Installation d'un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1. Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut se détacher automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

Poussez le levier A (le plus près du symbole « □ ») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « ») vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintien de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place. A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans sa position de blocage.

a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

Broche 1 du socket CPU

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé.

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur). C-2 Reliez le câble au connecteur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation de la mémoire

Notez l'orientation du module de mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de mémoire est correctement inséré.

3 Préparation du boîtier et installation d'un bloc d'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du boîtier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Installation de la carte mère

Retirez le bouclier d'entrée/sortie original de l'arrière du boîtier et remplacez-le par le bouclier d'entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte, puis retirez le couvercle de la fente sur le panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier. Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

Installation des appareils IDE et SATA

Installation d'un lecteur optique

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifiez les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les réglages BIOS du système pour configurer la séquence de démarrage du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, comprenant l'indicateur de courant, l'indicateur d'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F_PANEL) de la carte mère.

En-tête du panneau avant

Emplacements de broche A :

Emplacements de broche B :

MSG : DEL Message/Marche/Veille

PWR : DEL de marche

PWR : Commande marche/arrêt

SPEAK : Haut-parleur

HD: LED d'activité du disque dur

RES : Commande de réinitialisation

Cl: En-tête d'instructions du châssis

(Remarque)

Les emplacements des broches du panneau avant peuvent être différents de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour connaître l'emplacement réel des broches.

Connexion des périphériques

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
