GA-8KNXP ULTRA-64 - Alaplap GIGABYTE - Ingyenes használati útmutató

Termék típusa	ATX formátumú alaplap
Márka	GIGABYTE
Modell	GA-8KNXP ULTRA-64
Processzor foglalat	Socket LGA775
Chipset	Intel 875P / ICH5R
Memória	4 DDR foglalat, max 4 GB, DDR400/333
Bővítőhelyek	1x PCI Express x16, 1x AGP 8x, 5x PCI
Tárolás	2x IDE, 4x SATA, RAID 0/1/0+1
Hátsó csatlakozók	PS/2, 2x COM, LPT, 4x USB 2.0, 1x IEEE 1394, audio 5.1, Gigabit Ethernet
Audio	Realtek ALC850, 8 csatornás
Méretek	305 mm x 244 mm (ATX standard)
Súly	Kb. 1.2 kg
Szükséges tápegység	ATX 12V 2.0, 24 tűs + 4 tűs CPU
Fő funkciók	Duál grafikus támogatás (AGP + PCIe), DualBIOS, Q-Flash, túlfeszültség védelem
Karbantartás és tisztítás	Rendszeresen pormentesítés sűrített levegővel, kerülje a nedvességet
Biztonság	Kapcsolja ki és húzza ki a tápegységet mielőtt bármihez hozzányúl, ESD óvintézkedések
Alkatrészek és javíthatóság	CMOS elem CR2032, hőpaszták CPU-hoz, szerelőcsavarok
Általános információk	Többnyelvű használati útmutató, támogatás a GIGABYTE weboldalon

Gyakran ismételt kérdések - GA-8KNXP ULTRA-64 GIGABYTE

Milyen processzort telepíthetek a GA-8KNXP ULTRA-64-re ?

Ez az alaplap támogatja az Intel Pentium 4 processzorokat LGA775 foglalattal (Prescott, Cedar Mill) és az AMD Athlon 64 processzorokat? Figyelem, a kézikönyv mindkét márkához tartalmaz utasításokat, de a GA-8KNXP ULTRA-64 modell kifejezetten Intel számára készült. Ellenőrizze az alaplap revízióját.

Mi a maximális RAM memória kapacitás?

Az alaplap legfeljebb 4 GB DDR memóriát támogat (DDR400/333) a 4 foglalatán keresztül. Használjon nem-ECC modulokat.

Használhatok egyszerre PCI Express és AGP grafikus kártyát?

Igen, az alaplap rendelkezik egy PCI Express x16 és egy AGP 8x foglalattal. Használhatja őket egyszerre többmonitoros konfigurációkhoz, de nem SLI/CrossFire módban.

Hogyan frissíthetem a BIOS-t?

Használja a beépített Q-Flash segédprogramot: töltse le a BIOS-t egy USB flash meghajtóra, indítsa újra, nyomja meg a Fin vagy F8 billentyűt a Q-Flash belépéséhez, majd válassza ki a fájlt.

Mit tegyek, ha a számítógép nem indul el a telepítés után?

Ellenőrizze a tápcsatlakozásokat (ATX 24 tűs és 4 tűs CPU), a RAM és a processzor megfelelő behelyezését, valamint állítsa vissza a CMOS-t az elem eltávolításával vagy a CLR_CMOS érintkezők rövidre zárásával.

Milyen típusú tápegység ajánlott?

Egy jó minőségű ATX 12V 2.0 tápegység, legalább 400W teljesítménnyel normál konfigurációhoz, 4 tűs CPU csatlakozóval.

Az alaplap támogatja a RAID-et?

Igen, a ICH5R chipset kezeli a RAID 0, 1 és 0+1 módokat a SATA portokon. A RAID-et engedélyeznie kell a BIOS-ban, és telepítenie kell az illesztőprogramot a rendszer telepítése során.

Hogyan csatlakoztassam a ház előlapi paneljét?

Tekintse meg a kézikönyvben a F_PANEL fejléc ábráját. A csatlakozók tartalmazzák a Power, Reset, HDD LED, táp LED, hangszóró jeleket. Vegye figyelembe a polaritást.

Használhatok AMD processzor ventilátort ezen az Intel alaplapon?

Nem, a rögzítések és a foglalat eltérő. Használjon LGA775 kompatibilis ventilátort.

Hol találom a Windows XP/Vista/7 illesztőprogramokat?

Töltse le az illesztőprogramokat a GIGABYTE hivatalos weboldaláról a GA-8KNXP ULTRA-64 modell támogatási részében.

HASZNÁLATI ÚTMUTATÓ GA-8KNXP ULTRA-64 GIGABYTE

• A telepitési muveletek sorrendje elterhet a háztipus és a felhasznált eszkök fuggvényeben. Az alábbi telepitésiutasíások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkozási alapként szolgálnak.
• Az alaplapra vonahtkozó részletesebb informaciókér olvassa el a csatolt felhasznalói kézikönyvet.
• Az eszkózk telepitése elött győzódjön meg arról, hogy azok kompatibilisek a számítógépen levő csatlakozókkal.
• Az eszkozek telepitëse elott kikapcsolja ki az eszközket és számítógépet. Húzza ki a pátkábel dugaszá fali aljzataból, hogy megóvja az eszközket és a rendszer összteveöit a meghibásodástól.
• A szamítogepet stab felületre allitsa, hogy elkerülje a rázkódás miatti helytelen teleptest.

Processzor Es Processzorhúto Beszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitétt processor van)

A-1 A CPU muzaki adatai alapjan tekintse meg az alabbi utasitásokat:

"A" tipus:

Emelje fel a CPU-foglalat rögzitō karját, és vele együtt felemelkedik a fémtartólemez.

a. Ha a CPU-foglalon védolap talalhato, tavolitsa el.
b. Ha a fogalat védōboritása a fém tartólemezhez van rögztve, még ne távolītsa el. A fogalat fedele magától lepattanhat a tartólemezról, amikor a kart rögziti, miután behelyeze t a CPU-t.

"B" tipus:

Az "A" jel'kart (a "□" jelolés kozelében) nyomja lefelé és a foglalattal ellentétes irányba a kioldásához. A "B" jel'kart (a "θ" jelolés kozelében) pedig nyomja lefelé és a foglalattal ellentétés irányba a felemeléshez. Övatosan nyomja le az "A" jel'kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemez't.

A-2 Húvelykujiával éns mutatoujíval tartsa a CPU-t. Illesze egymáshoz a processzor elso tú jelzését (háromszög) a processzor foglalat elso tú sarkával (vagy illeszze össze a processzor bevágásait a foglalat összeillesztó kulcsaal), majd Óvatosan helyezeză a processzort a foglalatba.
A-3 A processor behelyezese utan helyeze vissza a tartolemezt, majd nyomja vissza a processzor emelokarjat zaro allasba.

Amint megfeleloen beszerelte az "B" tipus, ovatosan helyeze vissza a tartolemezt. Ezután rögztse a "B" rögzitokart hajtsa a tartóful ala. A foglalat fedele leppattanhat a tartolemezról amikor a kart rögztiti. Végül rögzítse az "A" rögzitokart a tartóful ala a CPU beszerelésénék befejezéséhez.

A CPU beszerelé sével kapcsolatos további részletekér forduljon a használati utmutatóhoz.

B. AMD CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitétt processor van)

B-1 Emelje meg teljesen a processor fogalatának rögzító karját. Illessze egymáshoz a processor elso tujét (kis háromszögú jelzés) a processor fogalaton levő háromszögú jelzésèl, majd ovatosan helyezse a processzort a fogalatba. Győzódjön meg arról, hagy a processor tüi tökeletesen illeszkednek a nyílasokba.
B-2 A processzornak fogalatba helyezése után nyomra rá az egyik ujjat a processzor kozepère, engedje le a fogalat rogzitó karjat, majd akassza be teljesen rogzitétt allasba.

• Ne eröltesse a processzort, amikor a foglalatha helyezi. A processzorCsak egyfelekeppen helyezheto be a foglalatba. Ha a processzor iranyitasa nem megfelelo, allytson rajta.
• NE érintse meg a foglat érintkezöit! A CPU-foglat védōboritásat mindig helyeze vissza, ha a CPU-t kiveszi a fogalatból.

C. Processzorhūtō beszerelése

C-1 A processzorhutobeszerelése elott a processzor feluetérekenjen egy vékony réteg honyelospasztat. Ezutan szerelje be a hutot (lásd a processzorhutobeszerelésí kézikönyvét).
C-2 Csatlakoztassa a processzorhutó pátkábelét az alapapon levő CPU_FAN csatlakozóhoz úgy, hogy a húto megfeleloen muködhessen, megakadályozva a processzor tülmelegedését.

Figyelje meg a memóriamodul tagolását. Húzza szét a memória foglat két végén levo rögztöket. Helyezze a memóriamodult a foglatba. A balra levő abrán latható mádon helyezze ujait a memóriamodul felső élére, és fuggolegesen nyomja be a memóriamodult a foglatba. Miutan a memóriamodul helyere kerül a foglatbatban, a foglatat két végén levő rögztök bekattannak helyükre.

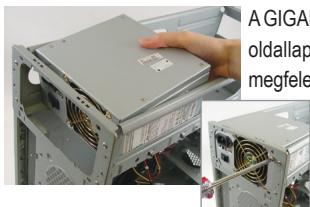

A GIGABYTE asztali rendszer peldajt kovetve elosztor tavolitsa el a haz mindkét oldallapjat es a fedelét, hogy beszerelje a tapot. Helyezze a tapegységet a megfelelo helyre a szamitogephazban es rozgitse csavarokkal. A tap beszerelese es elhelyezese alterhet az abran bemutatott peldatol.

A rendszer megfelelo tapellatasa erdekében javasoljuk, hogy jó minoségú tapegységet használjon. Ha olyan lápot szerel be, amely nem képes megfelelo áramot szolgaltatni, a rendszer instabillá valik vagy nem indul be.

Lépés

4 Az Alaplap Beszerelése

Vegye le a haz hátulján levő eredeti I/O védolapot, és helyette az alaplap I/O védolapját helyezze be. Helyezze a hazba az alaplapot úgy, hogy az I/O védolaphoz illesztı akt. Illesse egymáshoz a rögítő csavaroknak szánt nyílasokat a dobozon levő megfelelo nyílasokhoz. Csavarokkal rögzítse az alaplapot.

I/O port fedolemez

Lépés

5 Bovitokártya Beszerelése

PCI Express videokártya

Keresse meg azt a bōvitō flogalatot, amelyet a kártyanak tartottak fenn, majd távolītsa el a flogalat védolapját a haz hátuláról. Helyezbe a bōvitōkártyat a flogalatba. Rögzítse a bōvitōkártya fémtartóját a szamitógepház hétlapjához egy csavarral.

CAUTION

• Bovitokártha beszerzese elott ellenorize a kartya hosszúsagát, hogy befé-e a szamítogepházba.
• Gyózödjön meg arról, hogy a bővitőkártyát teljesen belenyomta a foglalatba.

Lepes

6 IDE És SATA Eszközök Beszerelése

Optikai meghajto beszerelèse

6-1 Szerelje be az optikai - pl. DVD-ROM vagy CD-ROM - meghajtokat.

Távolítsa el az 5,25"-es bòvitóhely fedelét a haz elülós részéról. Szerelje be az optikai meghajtó az 5,25"-es bòvitóhelyre és csavarokkal rogzítse azt.

Merevlemez beszerelése

6-2 Szerelje be az IDE és SATA merevlemezeket.

Szerelje be a merevlemezeket a házban levő bővitőhelyre és csavarokkal rögzítse azokat.

• Az alaplap egytlen IDE csatlakozójához maximum két IDE eszköz csatlakoztathó. A beszerelés elott ellenorizze az IDE eszközök jumper-beallitását (Master és Slave).
• Ha tobb merevlemezt szerel be, lépjen a rendszer BIOS-beallitásokba, hogy beallitsa az inditasi sorrendet.

Lépés

7

A kábelek csatlakoztátása a belso csatlakozókhoz

7-1 Csatlakoztassa a kábeleket az alaplapon levő belső csatlakozókhöz és fogalatokhöz, beleérte az IDE/SATA csatlakozókat, az elülső panelen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.
7-2 Csatlakoztassa a haz elulso paneljenek moduljat (a haz formatervezesetol fugg, es a "bekapcsolver" kijelzot, a merevlemez tevekenyseg kijelzot, hangszorokat, ugranditokapcsolot, be-/kikapcsolstb. tartalmazza) az alaplapon lev o elulso panel csatlakozjahoz (F PANEL).

Elulso panel csatlakozója

"A" érintkezó-kiosztás:

"B" érintkezō-kiosztás:

MSG: Üzenet/Bekapsolt allapot/ Alvas LED

PWR:Bekapcsolt allapot LED

PW: Be-/kikapcsolo

SPEAK: Hangszóró

HD: Merevlemez tevekenység LED

RES: Ujraindito kapcsoló

C1: Keszulekhaz behatolasejzlo cslatzako

(Megjegyzés) Az elolpi csatlakozó érintkezö-kiosztása tipusonkén eltérnet. A tényleges érintkezö-kiosztást iletōen tekintse meg az alaplap kézikonyvet.

Lepes

8

A tartozékok csatlakoztatása

Keszülkhá z hatlapja

A fenti lépèsek vegrehajtása után csatlakoztassa a periférikus eszköket a szamitogéphez: a billentyüzet, egeret, monitorstb. Ezután csatlakoztassa a tapot, kapcsolja be a rendszert, és telepitse a szükséges szoftvereket.
