Tip produs	Placă de bază format ATX
Marcă	GIGABYTE
Model	GA-8KNXP ULTRA-64
Soclu procesor	Socket LGA775
Chipset	Intel 875P / ICH5R
Memorie	4 sloturi DDR, până la 4 GB, DDR400/333
Sloturi de extensie	1x PCI Express x16, 1x AGP 8x, 5x PCI
Stocare	2x IDE, 4x SATA, RAID 0/1/0+1
Conectori spate	PS/2, 2x COM, LPT, 4x USB 2.0, 1x IEEE 1394, audio 5.1, Gigabit Ethernet
Audio	Realtek ALC850, 8 canale
Dimensiuni	305 mm x 244 mm (ATX standard)
Greutate	Aproximativ 1.2 kg
Alimentare necesară	ATX 12V 2.0, 24 pini + 4 pini CPU
Funcții principale	Suport dual graphics (AGP + PCIe), DualBIOS, Q-Flash, protecție împotriva supratensiunilor
Întreținere și curățare	Curățați regulat de praf cu aer comprimat, evitați umezeala
Siguranță	Opriți și deconectați alimentarea înainte de orice intervenție, precauții ESD
Piese de schimb și reparabilitate	Baterie CMOS CR2032, pastă termică pentru CPU, șuruburi de montare
Informații generale	Manual disponibil în mai multe limbi, asistență prin site-ul GIGABYTE

Întrebări frecvente - GA-8KNXP ULTRA-64 GIGABYTE

Ce tip de procesor pot instala pe GA-8KNXP ULTRA-64 ?

Această placă de bază suportă procesoarele Intel Pentium 4 cu soclu LGA775 (Prescott, Cedar Mill) și procesoarele AMD Athlon 64 ? Atenție, manualul indică instrucțiuni pentru ambele mărci, dar modelul GA-8KNXP ULTRA-64 este specific pentru Intel. Verificați revizia plăcii.

Care este capacitatea maximă de memorie RAM ?

Placa suportă până la 4 GB de memorie DDR (DDR400/333) prin cele 4 sloturi. Utilizați module non-ECC.

Pot folosi o placă grafică PCI Express și AGP în același timp ?

Da, placa dispune de un slot PCI Express x16 și un slot AGP 8x. Le puteți utiliza simultan pentru configurări multi-ecran, dar nu în SLI/CrossFire.

Cum actualizez BIOS-ul ?

Utilizați utilitarul Q-Flash integrat: descărcați BIOS-ul pe o cheie USB, reporniți, apăsați Fin sau F8 pentru a intra în Q-Flash, apoi selectați fișierul.

Ce fac dacă computerul nu pornește după instalare ?

Verificați conexiunile de alimentare (ATX 24 pini și 4 pini CPU), inserarea corectă a RAM-ului și procesorului, și resetați CMOS scoțând bateria sau scurtcircuitând pinii CLR_CMOS.

Ce tip de alimentare este recomandat ?

O alimentare ATX 12V 2.0 de bună calitate, de cel puțin 400W pentru o configurație standard, cu un conector CPU de 4 pini.

Placa de bază suportă RAID ?

Da, chipsetul ICH5R gestionează RAID 0, 1 și 0+1 pe porturile SATA. Trebuie să activați RAID în BIOS și să instalați driverul în timpul instalării sistemului.

Cum conectez panoul frontal al carcasei ?

Consultați schema header-ului F_PANEL din manual. Pinii includ Power, Reset, LED HDD, LED alimentare, difuzor. Respectați polaritatea.

Pot folosi ventilatoare de procesor AMD pe această placă Intel ?

Nu, prinderile și soclul sunt diferite. Utilizați un ventilator compatibil LGA775.

Unde pot găsi driverele pentru Windows XP/Vista/7 ?

Descărcați driverele de pe site-ul oficial GIGABYTE în secțiunea de suport corespunzătoare modelului GA-8KNXP ULTRA-64.

MANUAL DE UTILIZARE GA-8KNXP ULTRA-64 GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de disposizitivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificaile detaliate ale placi de baz.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà disposizitivele ŞI computerul sunt opritte. Deconnectaţi cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabilă pentru a preveni instalare inadecvatacauzata de oscilatii.

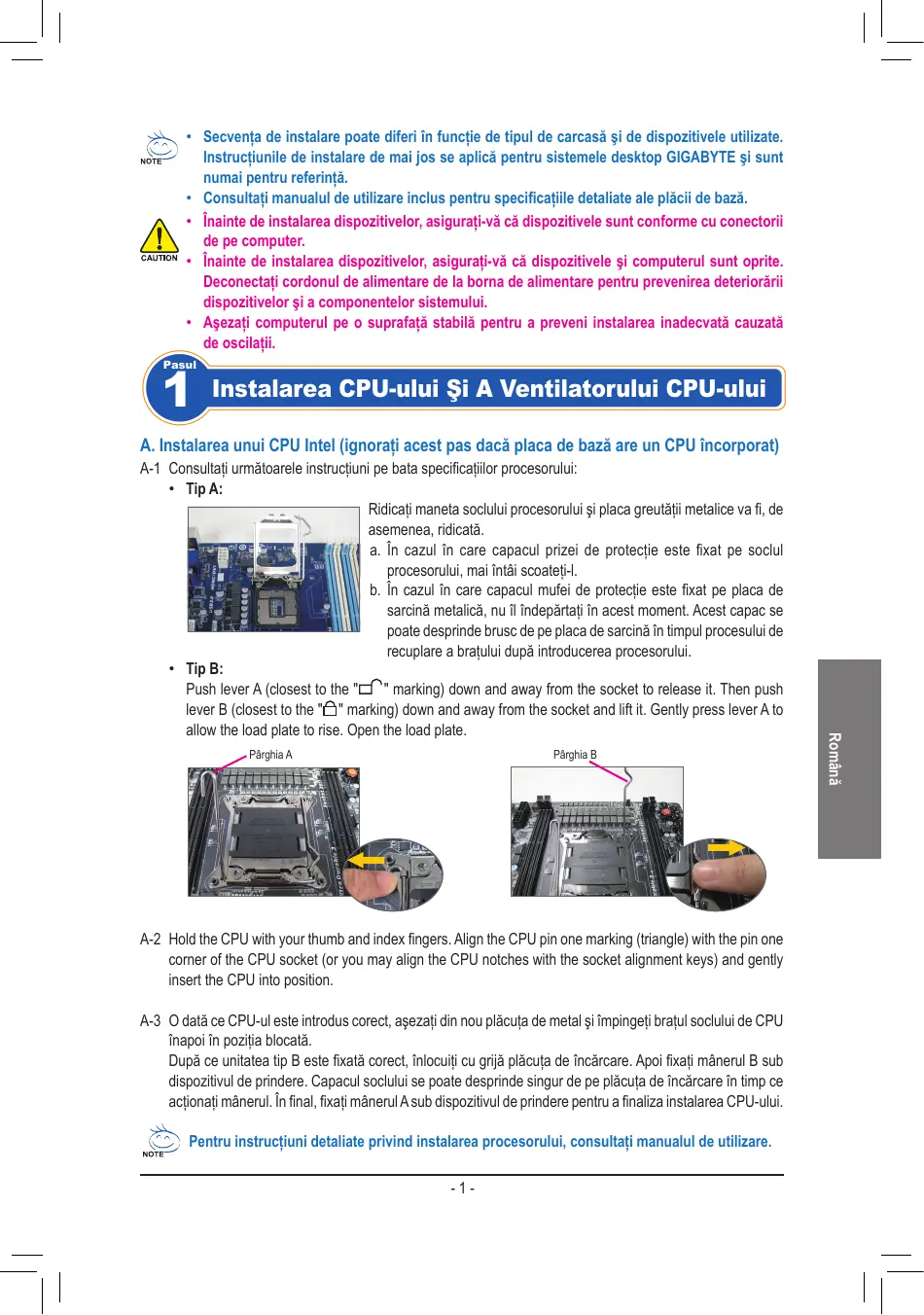

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultatu urmatoarele instruanti pe bata specificiilor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecjie este fixat pe socul procesorului, mai intai scoatelji-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesuluiui.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă plăcuța de inçarcare. Apoi fixati帽子ul B sub dispositivul de prindere. Capacul soclului se poate desprinde singur de pe plăcuța de inçarcare in timpe ce actionati帽子ul. In final, fixati帽子ul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruţiuni detaliate privind instalareea procesorului, consulțați manualul de Utilizare.

B. Instalarea unui CPU AMD (ignoratoi acest pas dacà placà de bazá are un CPU incorporat)

B-1 Ridicati complet bratul socului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe socul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini CPU-ului se potrivesc perfect in orificii.
B-2 O data CE CPU-ul este positionat in soclu, asezazi un deget in mistriloc CPU-ului, coborand bratul soclului si fixandu-l in poziţia blocata complet.

• Nu forța CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Reglați orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele soclului. Pourtra proteja soclul procesorului, inlocuiţi carcasa de protectie numai atunci cand procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugata iintai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consulta manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel incât ventilatorul să poata Functiona adevcat pentru prevenirea supraíncălzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale socului de memorie. Asezeati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in jos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in posiztie cand modulul de memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand系統 desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi în functie de tipul de carcasă'utilizat.

Pentru a va asigura cá sistemas dvs. primeşte o cantitate suficientá de energia electricá, va recomandám sá'utilizató o sursa de alimentare de calitate. Dacá este'utilizató o sursa de alimentare care nu furnizeazeña energia necessará, rezultatul poate duce la un system instabil Sau neincárcabil.

Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile Šuruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu Šuruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placă grafică PCI Express

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE Şi SATA

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unei unitati optice

6-2 Instalati hard disk-urile IDE 山 SATA. Instalati hard disk-ul intr-un bay pentru unitate din carcasa si fixaI-l cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe plac a baz a poate conecta pana la doua dispositive IDE. Inainte de instalare, verificati setarile elementelor de legatur (unitate master s1 slave) de pe disposiziteve IDE .
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Atasati modulat panoulii frontal (difera in functie de designur carcasei, cuprinzand indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupatorul de reinitializare, intrerupatorul de alimentare etc.) de pe carcasa pe distributorul panoulii frontal (F PANEL) (PANOU_F) de pe placu de bază.

Distribuitorul panouli frontal

Seminificatia pinului A:

Seminificatia pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibermare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Note) Semnificaţia pinilor de pe comutatorul din partea frontală poate sîe diferită in functie de model. Consultati manualul de utilizare al plácii de bază pentru semnificaţia corectă a pinilor.

Conectarea Perifericelor

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.
