Ürün Tipi	Taşınabilir Şarj Cihazı
Marka	EGO
Model	Pro X PGX1400PB
Giriş/Çıkış Gerilimi (AC modu)	56 V ---
Çıkış Gerilimi (DC modu)	56 V ---
Ağırlık	17,6 kg
Şarj Süresi (AC modu)	Yaklaşık 170 dakika (HC2240T + 2×BA4200T için)
Şarj Süresi (DC modu)	45 dakika (2×BA4200T için)
Önerilen Şarj Sıcaklığı	5 – 40 °C
Depolama Sıcaklığı	-20 – 70 °C
Ana Fonksiyonlar	EGO lityum iyon pillerin şarjı, AC ve DC modları, Bluetooth® bağlantısı, duvara montaj imkanı
Koruma Sınıfı	IPX2 (su damlalarına karşı korumalı)
Kullanım	Sadece iç mekan
Bakım	Temiz bir bezle temizleyin; solvent kullanmayın
Güvenlik	Güvenlik sembolleri, kılavuzu okuyun, suya maruz bırakmayın
Dahil Aksesuarlar	PGXTM 70 cm şarj kablosu (ACE0700), braketler, cıvatalar, altıgen anahtar
Mevcut Yedek Parçalar	ACE0700 (70 cm) ve ACE1500 (150 cm) şarj kabloları, PGX1600E-H hub
Onarılabilirlik	Sadece kalifiye bir tamirci tarafından onarım
Uygunluk	CE, UKCA
İletişim	Bluetooth®
Pil Teknolojisi	Lityum iyon
Aynı Anda Şarj Kapasitesi	3 pile kadar (moda bağlı olarak)

Sık sorulan sorular - Pro X PGX1400PB EGO

Bu şarj cihazıyla AC modunda piller nasıl şarj edilir?

PGX1600E-H hub'ı verilen kablo ile şarj cihazına bağlayın, hub'ı prize takın ve ardından pilleri bölmelere yerleştirin. Şarj sırasında durum göstergesi yeşil yanıp söner. PİL ŞARJI - AC Modu bölümüne bakın.

Şarj cihazındaki farklı ışıklı göstergeler ne anlama geliyor?

AC modunda, hub göstergesi sabit yeşil normal çalışmayı, yanıp sönen yeşil şarjın devam ettiğini, sabit kırmızı pilin çok sıcak/soğuk olduğunu, yanıp sönen kırmızı ise hata olduğunu gösterir. DC modunda, DC göstergesi sabit yeşil ise şarj cihazının hazır olduğunu gösterir. Kılavuzdaki gösterge tablolarına bakın.

Bu şarj cihazını dışarıda kullanabilir miyim?

Hayır, EGO Pro X PGX1400PB taşınabilir şarj cihazı sadece iç mekanda kullanılmalıdır. Su damlalarına karşı korumalıdır (IPX2) ancak yağmur veya neme maruz kalmaya uygun değildir.

Şarj cihazı duvara nasıl monte edilir?

Dahil edilen braketleri ve M8 cıvatalarını kullanın. Braketleri yanlara takın, konumları işaretleyin, ardından M8×25 cıvatalarla duvara sıkıca vidalayın. Montaj yüzeyi en az 19 mm kalınlığında olmalıdır. TAŞINABİLİR ŞARJ CİHAZININ MONTAJI bölümüne bakın.

Aynı anda kaç pil şarj edebilirim?

AC modunda, tek bir şarj cihazında 3 pile kadar şarj edebilirsiniz (bir yüksek kapasiteli ve iki taşınabilir). DC modunda, aynı anda 2 taşınabilir pile kadar. Şarj sırası, en düşük voltaj seviyesine sahip pile öncelik verir.

Bu şarj cihazıyla hangi pil türü uyumludur?

Bu şarj cihazı, EGO lityum iyon piller için tasarlanmıştır. AC modunda, Şekil B1'de listelenen pilleri şarj etmek için PGX1600E-H hub'ı kullanır. DC modunda, yüksek kapasiteli HC2240T pili, taşınabilir EGO pillerini (örn: BA4200T) şarj eder.

Şarj cihazı nasıl temizlenir?

Hub'ı fişten çekin ve pilleri çıkarın. Tozu ve kiri temizlemek için temiz ve kuru bir bez kullanın. Asla solvent veya petrol bazlı ürünler kullanmayın. Mümkünse basınçlı havadan kaçının.

Bir pil göstergesi kırmızı yanıp sönerse ne yapmalıyım?

Pili çıkarıp tekrar takın. Yanıp sönme devam ederse, başka bir çalışan pil deneyin. Sorun devam ederse, hub'ı fişten çekip tekrar takarak sıfırlayın. Bu da çözmezse, EGO servisine başvurun.

Birden fazla taşınabilir şarj cihazını birbirine bağlayabilir miyim?

Evet, aynı hub'a 30'a kadar taşınabilir şarj cihazı bağlayabilirsiniz. Şarj cihazlarını birbirine bağlamak için ACE0700 (70 cm) veya ACE1500 (150 cm) kablolarını kullanın. Hub, şarj cihazlarını yakınlık sırasına göre besler.

Bluetooth işlevi nasıl kullanılır?

Şarj cihazı Bluetooth® teknolojisi ile donatılmıştır. Bağlı hizmetler hakkında daha fazla bilgi için kılavuzdaki QR kodunu tarayın veya www.egopowerplus.eu/connect adresini ziyaret edin.

KULLANIM KILAVUZU Pro X PGX1400PB EGO

⚠️ UYARI: Bu talimatlara alternatif bir formatta da (ör. web sitesi üzerinden) ulaşılabilir.

⚠️ UYARI: Emniyet ve güvenilirliği sağlamak için tüm tamir işleri yetkili bir servis teknisyeni tarafından yapılmalıdır.

GÜVENLİK SEMBOLLERİ

Güvenlik sembollerinin amacı olası tehlikelere dikkatinizi çekmektir. Güvenlik sembolleri ve yanlarındaki açıklamalar özel dikkat ve anlayış göstermenizi gerektirir. Uyarı sembolleri tek başına herhangi bir tehlikeyi ortadan kaldırmaz. Sembollerde belirtilen talimatlar ve uyarılar uygun kaza önleme tedbirlerinin yerine geçmez.

⚠️ UYARI: Bu ürünü kullanmadan önce "TEHLİKE", "UYARI" ve "DİKKAT" gibi tüm güvenlik uyarı ve sembollerini içeren bu Kullanım Kılavuzundaki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

GÜVENLİK TALİMATLARI

Bu sayfada, bu ürün üzerinde görülebilecek güvenlik sembolleri gösterilmekte ve açıklanmaktadır. Makineyi monte etmeye ve kullanmaya başlamadan önce, makineye ilişkin tüm talimatları okuyup anlayın ve bu talimatlara uyun.

	Güvenlik Uyarısı	Güvenliğinizle ilgili önlemler
	Kullanım Kılavuzunu Okuyun	Yaralanma riskini azaltmak için kullanım kılavuzu mutlaka okunmalıdır.
	Kapalı Alanda Kullanım	Bu cihazı sadece kapalı alanlarda kullanın
CE	CE	Bu ürün, yürürlükteki AB yönetmeliklerine uygundur.
UKCA	UKCA	Bu ürün, yürürlükteki Birleşik Krallık yasalarına uygundur.

	Bluetooth®	Bluetooth® Sembolü
IPX2	Giriş Koruması Derecesi	Muhafaza 15°'ye kadar eğimli olduğunda dikey olarak düşen su damlalarına karşı korunur
	WEEE	Atık elektrikli ürünler, evsel atıklar ile birlikte bertaraf edilmemelidir. Yetkili bir geri dönüşüm merkezine teslim edilmelidir.
~	Alternatif Akım	Akım türü
---	Doğru Akım Akımın türü veya özelliği
V Volt	Voltaj
A Amper Akım
W Watt Güç
MinDakika Zaman
Ah Amper-saat Akü Kapasitesi
kgKilogram Ağırlık
°C Santigrat Sıcaklık

GENEL GÜVENLİK TALİMATLARI

⚠️UYARI! Tüm talimatları anlayarak okuyun.

Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

Aşağıda listelenen tüm uyarılarda geçen "cihaz" terimi, kablolu cihazları veya akü ile çalışan (kablosuz) cihazları ifade etmektedir.

Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin.

⚠️ UYARI: Emniyet ve güvenilirliği sağlamak için

tüm tamir işleri yetkili bir servis teknisyeni tarafından yapılmalıdır.

• Herhangi bir ayarlama işlemi, aksesuar değişimi veya depolama öncesinde aküyü cihazdan çıkarın. Bu tür önleyici güvenlik önlemleri, aletin yanlışlıkla çalıştırılması riskini azaltır.
• Sadece üretici tarafından belirtilen hub ile şarj edin. Bir akü takımı için uygun olan bir hub, başka bir akü takımı ile kullanıldığında yangın riski oluşturabilir.

■ Aletleri sadece özel olarak tasarlanan akülerle birlikte kullanın. Başka akü/batarya takımlarının kullanımı yaralanma ve yangın tehlikesi oluşturabilir. AC MODUNDA bu power bank, Şekil B1'de belirtilen akü/batarya takımlarını şarj etmek için EGO Hub PGX1600E-H ile birlikte çalışabilir.

DC MODUNDA, EGO yüksek kapasiteli akü HC2240T kullanarak bu power bank Şekil B2'de belirtilen EGO akü/batarya takımlarını şarj edebilir.

- Akü/batarya takımı kullanımda olmadığı durumlarda akü/batarya takımını ataş, bozuk para, anahtar, çivi, vida veya akü/batarya kutupları arasında kısa devre yapabilecek diğer metal nesnelerden uzak tutun. - Akü kutuplarının kısa devre yapılması yangın veya yanıklara neden olabilir.

Kötü şartlar altında aküden sıvı akışı olabilir; bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas edilirse etkilenen bölgeyi su ile yıkayın. Sıvı göze temas ederse ayrıca tıbbi yardım alın. Aküden/bataryadan akan sıvı tahriş veya yanıklara neden olabilir.

■ Hasarlı veya üzerinde değişiklik yapılmış bir aküyü veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış bataryalar yangın, patlama veya yaralanma riskine neden olacak şekilde beklenmeyen davranışlar gösterebilir.

- Aküyü veya aleti ateşe veya aşırı sıcaklıklara maruz bırakmayın. Ateşe veya 130°C'nin üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir.

- Tüm şarj talimatlarına uyun ve akü veya cihazı talimatlarda belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Hatalı veya belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmek, aküye/bataryaya zarar verebilir ve yangın riskini artırır.

- Asla hasarlı akülere/bataryalara bakım-onarım yapmayın. Akülerin/bataryaların bakımı sadece üretici veya yetkili servisler tarafından yapılmalıdır.

Kullanım ve bakım talimatlarında belirtilenlerin dışında cihaz veya aküde uygun olduğu üzere değişiklik yapmayın ya da bunları tamir etmeye çalışmayın.

■ Power bank'ı açık havada kullanmayın, yağmur vey ıslak ortamlara maruz bırakmayın. Power bank içine giren su, elektrik çarpması riskini artırır.

■ Power bank'i ıslak elle tutmayın.

■ Power bank üreticisi tarafından önerilmeyen veya satılmayan bir parçanın kullanımı yangın, elektrik çarpması veya yaralanma riskine yol açabilir.

- Benzin, yağ, petrol bazlı ürünler gibi malzemelerin plastik parçalara temas etmesine izin vermeyin. Bu malzemeler, plastige zarar verebilen, plastiği zayıflatabilen veya parçalayabilen kimyasal maddeler içerir.

- Ağır bir darbeye maruz kalan, yere düşürülen veya başka bir şekilde hasar gören power bank'ı kullanmayın. Power bank'ın düzgün çalışıp çalışmadığını tespit etmek için yetkili bir servis teknisyenine götürerek elektrik kontrolü yaptırın.

■ Power bank'ı parçalarına ayırmayın. Servis veya onarım gerekiyorsa, ürünü yetkili bir servis teknisyenine götürün. Hatalı montaj yangın riskine, elektrik çarpması veya ölüme yol açabilir.

- Elektrik çarpması tehlikesi. Çıkış konektörünün yalıtımsız kısmına veya yalıtımsız batarya kutuplarına dokunmayın.

- Yaralanma riskini azaltmak için cihaz çocukların yakınında kullanıldığında yakın gözetim gereklidir.

- Elektrik çarpması riskini azaltmak için power bank's uya veya diğer sıvılarabatırmayın. Aleti küvet veya lavaboya düşebileceği veya çekilebileceği yerlerde bulundurmayın veya muhafaza etmeyin.

■ Şarj sırasında takılı pil paketleri ile birlikte power bank, iyi havalandırılan bir alana yerleştirilmelidir.

- Bu talimatları saklayın. Talimatlara sık sık müracaat edin ve bu cihazı kullanacak diğer kişileri bilgilendirmek için kullanın. Bu cihazı başka birine ödünç verirseniz ürünün yanlış kullanımını ve olası yaralanmaları önlemek için bu talimatları da ürünle birlikte verin.

- Bu talimatları saklayın. Bu kılavuz, Model PGX1400PB için kurulum ve bakım sırasında uyulması gereken önemli güvenlik ve çalıştırma talimatlarını içermektedir.

- Power bank'ı kullanmadan önce, ürünlerin hatalı kullanılmasını, olası yaralanma ve hasarları önlemek için bu kılavuzdaki ve hub, akü/batarya takımı ve akünün kullanıldığı ürün üzerindeki tüm talimatları ve uyarıcı işaretleri okuyun.

İKAZ: Yaralanma riskine karşı, sadece lityum-iyon sarj edilebilir bataryaları sarj edin. Diğer batarya türleri patlayabilir ve yaralanmalara veya hasara neden olabilir.

TEKNİK ÖZELLİKLER

AC MODU

Giriş / Çıkış Voltajı	56 V ---
Uyumlu Hub PGX1600E	-H
Şarj Süresi	HC2240T (40,0 Ah) + 2 x BA4200T (7,5 Ah) için yaklaşık 170 dakika
Önerilen Şarj Sıcaklığı	5 - 40°C
Önerilen Depolama Sıcaklığı	-20 - 70 °C
Ağırlık 17,6 kg

DC MODU:

Çıkış Voltajı	56 V ---
Çıkış Gücü 2 x 700 W
Şarj Süresi	2 x BA4200T (7,5 Ah)için 45 dakika
Önerilen Şarj Sıcaklığı	5 - 40°C
Önerilen Depolama Sıcaklığı	-20 - 70 °C

ÖNERİLEN AKSESUARLAR

⚠️ UYARI: Sadece aşağıda listelenen orijinal yedek parçaları kullanın. Orijinal ekipman özelliklerini karşılamayan parçaların kullanılması, ürünün hatalı ve tehlikeli bir şekilde çalışmasına neden olabilir.

PARÇA ADI MODEL NUMARASI
PGXTM 70 cm Şarj Kablosu ACE	0700
PGXTM 150 cm Şarj Kablosu ACE	1500

AÇIKLAMA

POWER BANK'I TANIYIN (Şek. A)

1. Yüksek Kapasiteli Akü Bölmesi
2. Yüksek Kapasiteli Akü Çıkarma Kolu
3. Taşınabilir Akü Çıkarma Düğmesi
4. Şarj Kablosu
5. Taşınabilir Akü Yuvası (x 2)
6. Montaj Deliği
7. Bağlantı Noktası (x 2)
8. Hırsızlık Önleme Çubuğu

9. Taşınabilir Akü Yuvası Durum Göstergesi

10. Güç Düğmesi (Bluetooth ^® Düğmesi)

11. Bluetooth ^® Göstergesi
12. Yüksek Kapasiteli Akü Yuvası Durum Göstergesi
13. DC Durum Göstergesi
14. AC Durum Göstergesi
15. Braket (2)
16. M8 x 25 civata ve rondela seti (4)
17. M8 x 50 civata ve rondela seti (4)
18. M8 x 95 civata ve rondela seti (2)
19. 5 mm Alyan Anahtar

ÇALIŞTIRMA

AC Modunda, EGO PGX™ power bank, EGO yüksek kapasiteli ve taşınabilir akü paketlerini şarj etmek için yalnızca EGO PGX™ 1600W hub PGX1600E-H ile çalışmak üzere tasarlanmıştır.

DC Modunda, EGO yüksek kapasiteli akü (HC2240T), EGO PGX™ power bank aracılığıyla taşınabilir EGO akü takımlarını şarj edebilir.

AKÜ TAKIMLARININ ŞARJ EDİLMESİ - AC Modu

NOT: Lityum iyon akü takımları kısmen şarj edilmiş olarak gönderilir. İlk kullanımdan önce akü takımlarını tamamen şarj edin.

⚠ UYARI: Şarj sırasında takılı pil paketleri ile birlikte power bank, iyi havalandırılan bir alana yerleştirilmelidir.

Şekil C1'deki aşağıdaki çizimlerde akü takımlarının power bank aracılığıyla nasıl şarj edileceği gösterilmektedir:

1. Hub konektörünün bileziğini, Şekil C1'de (1. adım) gösterildiği gibi bir tık sesi duyana kadar power bank'ın her iki tarafından bağlantı noktasına bastırın.
   NOT: Hub'ı power bank'tan Şek. C2'de gösterildiği gibi ayırın.
2. Power bank'ın karşı tarafından 2. bağlantı noktasına, verilen kabloyu (ACE0700) veya ACE1500 kablosunu (ayrı satılır) kullanarak power bank'ı bir sonraki power bank'a aynı şekilde bağlayın. Gerekirse daha fazla power bank (tek bir hub'a en fazla 30) bağlamaya devam edebilirsiniz (2. adım).
3. Hub'ı güç kaynağına takın (adım 3). Hub durum göstergesi ve power bank AC durum göstergesi yeşil renkte yanarak hub ve power bank'ın düzgün çalıştığını ve akü takımlarını şarj edebildiğini gösterir.
4. Akü takımının kalkık çıkıntılarını power bank'ın akü yuvalarından birindeki montaj yuvalarıyla hizalayın. Akü takımını akü yuvasına doğru kaydırın (adım 4). Akü çıkarma düğmesi yaylanarak akü takımının güvenli bir şekilde takıldığını gösterir.

NOT: Yüksek kapasiteli akü için, akü takımı üzerindeki okun yüksek kapasiteli akü yuvasındaki elektronik kontakla aynı hizada olduğundan emin olun. Akü takımını akü yuvasına doğru kaydırın (Şek. D1). İki akü çıkarma kolu yukarı ve dışa doğru yaylanacaktır, aynı zamanda akü çıkarma kollarında akü takımının güvenli bir şekilde takıldığını gösteren kırmızı işaretler I görülebilir (Şek. D2).

Akü takımını çıkarmak için, akü çıkarma kollarını içeri bastırın, ardından akü takımını dışarı çekin (Şek. D3).

1. Power bank, akü takımı ile iletişim kurarak akü takımının durumunu değerlendirir. Akü takımı şarj koşullarını karşıladığında, power bank akü takımını şarj etmeye başlar ve hub durum göstergesi ile akü yuvası durum göstergesi (takılı akü takımının üstünde) yeşil renkte yanıp söner.
2. Daha fazla akü takımı takın.
3. Hub'a daha fazla power bank bağlandığında, hub power banklara yakınlık sırasına göre güç sağlayacaktır - hub'a en yakın power bank'a ilk önce güç verilir. Yanıp sönen yeşil akü yuvası durumu, hangi akü takımının şarj olduğunu belirlemeye yardımcı olur.

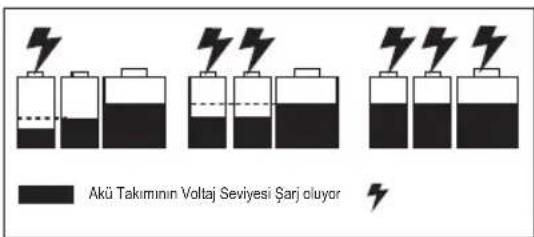

Aynı power bank'taki akü takımlarının şarj sırası

■ İki akü takımı power bank'a aynı anda bağlanırsa önce düşük voltaj seviyesine sahip akü takımı şarj edilir, daha düşük voltaj seviyesine sahip akü takımı diğeriyle aynı voltaj seviyesine ulaştığında iki akü takımı aynı anda şarj edilir.
- Üç akü takımı power bank'a aynı anda bağlanırsa, önce en düşük voltaj seviyesine sahip akü takımı şarj edilir, en düşük voltaj seviyesine sahip akü takımı orta voltaj seviyesine sahip akü takımıyla aynı voltaj seviyesine sahip olduğunda, bu iki akü takımı aynı anda şarj edilir. Bu iki akü takımı, en yüksek voltaj seviyesine sahip akü takımıyla aynı voltaj seviyesine geldiğinde üç akü takımının tümü aynı anda şarj edilir. Aşağıdaki şekilde bakın.

- Akü takımları tamamen şarj olduğunda, hub durum göstergesi ve akü yuvası durum göstergeleri sabit yeşil renkte yanar. Akü takımlarının üzerindeki "enerji göstergeleri" söner. Hub uzun süre kullanılmayacaksa güç kaynağıyla bağlantısının kesilmesi önerilir.

NOT:

• Akü takımı tamamen şarj edildikten sonra çalışma süresi önemli ölçüde azalmışsa bu durum, akü takımının kullanım ömrünün dolmak üzere olduğunu ve değiştirilmesi gerektiğini gösterir.
  ■ Hub ve power bank şarj sırasında ısınabilir. Bu normal çalışmanın bir parçasıdır. İyi havalandırılmış bir alanda şarj edin.

Hub, Power Bank ve Akü Takımı Göstergeleri - AC Modu

HUB POWER BANK AKÜ TAKIMI
Hub Durumu	Hub Durum Göstergesi	AC Durum Göstergesi	Akü Yuvası Durum Göstergeleri	Akü Takımındaki Enerji Göstergesi
Beklemede (şarj edilecek akü yok)	Sabit yeşil Sabit yeşil	[SIGNATURE]	Kapalı Yok
Normal şarj	Yanıp sönen yeşil	Sabit yeşil	Şarj edilmekte olan akü takım(lar)ının üzerinde yeşil ışık yanıp söner	1. “T” son eki olmayan taşınabilir EGO akü takımları için:Dönüşümlü olarak YEŞİL, KIRMIZİ ve TURUNCU ışık yanıp söner.2. “T” son eki olan taşınabilir EGO akü takımları için:Son LED YEŞİL yanıp söner, önceki LED’ler sürekli YEŞİL yanar.Veya yakıt göstergesi, şarj işleminin son aşamasında sürekli YEŞİL yanar ve akü, gerçek zamanlı enerji göstergesini güncellemek için LED göstergesini her 1-2 dakikada bir yeniler.EGO akü takımı BA2240T için özel bir gösterge yoktur.3. Yüksek kapasiteli akü için (HC2240T)Son LED YEŞİL yanıp söner, önceki LED’ler sürekli YEŞİL yanar.
Hub sıcaklığı 40 - 60°C olduğunda yavaş şarj oluyor	Yanıp sönen turuncu	Sabit yeşil	Şarj edilmekte olan akü takım(lar)ının üzerinde yeşil ışık yanıp söner
Tamamen şarj olmuş	Sabit yeşil Sabit yeşil	Sabit yeşil	[Taşunl]Tamamen şarj edilmiş akü takım(lar)ının üzerinde sabit yeşil	Kapalı
Hub çok sıcak veya çok soğuk	Sabit kırmızı	Kapalı Kapalı Kapalı
Hub hatası	Yanıp sönen kırmızı	Kapalı Kapalı Kapalı
Hub normal calışıyor. Sıcak veya soğuk bir akü takımı şarj ediliyor.	Sabit yeşil Sabit yeşil	[IMAGE]Şarj edilmekte olan akü takımının üzerinde sabit kırmızı	Kapalı

Sıcak veya soğuk bir akü takımı şarj ediliyor.

Şarj edilen power bank'taki akü takımı normal sıcaklık aralığının dışındaysa ilgili akü yuvası durum göstergesi sabit kırmızı renkte yanar ve akü takımı üzerindeki yakıt göstergesi kapanır. Akü takımı soğuduğunda veya normal sıcaklık aralığına kadar ısındığında, akü takımı otomatik olarak şarj olmaya devam eder.

Akü takımı veya power bank hatası

Akü takımı hatası tespit edilirse ilgili akü yuvası durum göstergesi kırmızı renkte yanıp söner ve akü takımı üzerindeki yakıt göstergesi kapanır.

1. Akü takımını, power bank'tan çıkarıp yeniden takın. Akü yuvası durum göstergesi hala kırmızı renkte yanıp sönüyorsa çalışır durumda olduğu bilinen farklı bir akü takımını şarj etmeyi deneyin.
2. Yeni yedek akü takımı normal şekilde şarj edilebiliyorsa orijinal akü takımı arızalıdır.
3. Çalışan bir akü takımını şarj etmeye çalıştıktan sonra akü yuvası durum göstergesi hala kırmızı yanıp sönüyorsa hub'ı güç kaynağından çıkarıp hub durum göstergesinin kapanmasını bekleyerek hub'ı sıfırlayın. Ardından fişi güç kaynağına yeniden takın.
4. Akü yuvası durum göstergesi 3. adımdan sonra hala kırmızı renkte yanıp sönüyorsa power bank arızalı olabilir.

TAŞINABİLİR AKÜ TAKIMLARININ ŞARJ EDİLMESİ - DC MODU

1. Hub'ı elektrik prizinden ayırın veya şarj kablosunu power bank'tan çıkarın.
2. Yüksek kapasiteli aküyü ve taşınabilir akü takımını takın, "AKÜ TAKIMLARININ ŞARJ EDİLMESİ - AC Modu" bölümüne bakın.
3. Güç düğmesine basın (3 saniyeden uzun olmamak kaydıyla) ve power bank DC durum göstergesi ve yüksek kapasiteli akü yuvası durum göstergesi yeşil renkte yanarak power bank'ın düzgün çalıştığını gösterir. Power bank, taşınabilir akü takımı ile iletişim kurarak akü takımının durumunu değerlendirir. Akü takımı şarj koşullarını karşıladığında, yüksek kapasiteli akü taşınabilir akü takımını şarj etmeye başlar ve DC durum göstergesi ve yüksek kapasiteli akü bölmesi durum göstergesi sürekli yeşil yanar ve taşınabilir akü yuvası durum göstergesi (takılı akü takımının üstünde) yeşil renkte yanıp söner.
4. Power bank'a iki taşınabilir akü takımı bağlandığında bunlar aynı anda şarj edilir. İki taşınabilir akü takımı tamamen şarj olduğunda, taşınabilir akü yuvası durum göstergeleri sabit yeşil renkte yanar. Akü takımlarının üzerindeki "enerji göstergeleri" söner.
5. DC şarj modunu durdurmak için güç düğmesine tekrar basın (3 saniyeden uzun olmamak kaydıyla).
6. DC durum göstergesi, takılı taşınabilir akü takımları tamamen şarj olduğunda dört saat işlem yapılmadığında otomatik olarak kapanır.
7. Yüksek kapasiteli akü aşırı ısındığında DC durum göstergesi dört saat sonra otomatik olarak kapanır.

Power Bank, Yüksek Kapasiteli Akü ve Taşınabilir Akü Takımı Göstergeleri - DC Modu

POWER BANK				YÜKSEKKAPASİTELİ AKÜ	TAŞINABİLİRAKÜ
Power Bank Durumu	DC DurumGöstergesi	Yüksek Kapasiteli Akü Yuvası DurumGöstergesi	Taşınabilir Akü Yuvası DurumGöstergeleri
Bekleme(power bank'ta yalnızca yüksek kapasiteli akü)	Sabit yeşil	Sabit yeşil	Yok	Sabit yeşil	Yok
Normal şarj	Sabit yeşil	Sabit yeşil	Yanıp sönen yeşil	Sabit yeşil	1. “T” son eki olmayan EGO akü takımları için:Dönüşümlü olarak YEŞİL, KIRMIZI ve TURUNCU ışık yanıp söner2. “T” son eki olan taşınabilir EGO akü takımları için:Son LED YEŞİL yanıp söner, önceki LED'ler sürekli YEŞİL yanar.EGO akü takımı BA2240T için özel bir gösterge yoktur.
Tamamen şarj olmuş	Sabit yeşil	Sabit yeşil	Sabit yeşil	Sabit yeşil	Kapalı
Yüksek kapasiteli akü arızalı	Yanıp sönen kırmızı	Yanıp sönen kırmızı	Kapalı Kapalı	Kapalı
Yüksekkapasiteli aküdüşük voltajda.	Yanıp sönenkırmızı	Sabit yeşil	Kapalı	VeyaYanıp sönen kırmızı	Kapalı
Yüksekkapasiteli aküçok sıcak veyaçok soğuk.	Sabit kırmızı	Sabit kırmızı	Kapalı	Sabit kırmızı	Kapalı
Power banknormalçalışıyor.Arızalı birtaşınabilir akütakımı şarjediliyor.	Sabit yeşil	Sabit yeşil	Yanıp sönenkırmızı	Sabit yeşil	Kapalı
Power banknormalçalışıyor.Sıcak veyasoguk birtaşınabilir akütakımı şarjediliyor.	Sabit yeşil	Sabit yeşil	Şarj edilmekteolan taşınabilirakü takımınınüzerinde sabitkırmızı	Sabit yeşil	Kapalı

POWER BANK'I TAKIN (ŞEK. E)

Power bank için duvara montaj delikleri

1. Power bank'i hub'dan ayırın ve akü takımlarını çıkarın.
2. Power bank'i duvara yaslayarak yere koyun.

3. İki braketi (ürünle birlikte verilir), verilen alyan anahtarı kullanarak dört adet M8 x 50 civata ve pul setiyle (ürünle birlikte verilir) power bank'ın iki tarafına sabitleyin.

4. Dört adet duvara montaj deliğinin yerlerini duvarda istediğiniz yerde işaretleyin.

5. Power bank'ı duvara güvenli bir şekilde monte etmek için dört adet M8 x 25 civata ve pul setiyle (ürünle birlikte verilir) kullanın.

DİKKAT: Power bank'ı güvenli bir şekilde desteklemek için montaj yüzeyi en az 19 mm kalınlığında olmalıdır.

İki power bank'ın üst üste istiflenmesi için duvara montaj delikleri (Şek. F)

1. İki power bank'ı hub'dan ayırın ve akü takımlarını çıkarın.
2. İki braketi, verilen altıgen anahtarı kullanarak dört adet M8 x 50 civata ve pul setiyle (ürünle birlikte verilir) alt/üst power bank'ın iki tarafına sabitleyin.
3. Bir power bank'i duvara dayalı olarak yere koyun, üstteki power bank'taki dört çıkıntıyı alttaki power bank'taki çukurlarla hizalayarak üzerine başka bir power bank yerleştirin.
4. Alyan anahtarı kullanarak, üst power bank'i iki adet M8 x 95 civata ve pul setiyle (ürünle birlikte verilir) alt power bank'a sabitleyin.
5. Sekiz adet duvara montaj deliğinin yerlerini duvarda istediğiniz yerde işaretleyin.
6. İki power bankı duvara güvenli bir şekilde monte etmek için sekiz adet M8 x 25 civata ve pul setiyle (ürünle birlikte verilir) kullanın.

DİKKAT: Power bank'ı güvenli bir şekilde desteklemek için montaj yüzeyi en az 19 mm kalınlığında olmalıdır.

POWER BANK ÜSTÜNDEKİ HIRSIZLIK ÖNLEME ÇUBUĞU (Şek. G)

Akü takımlarının izinsiz olarak çıkarılmasını önlemek için hırsızlık önleme çubuğunun tırnağını dışarı çekin ve asma kilitle (ürüne dahil değildir) sabitleyin. Kelepçe çapı aralığı 7–8 mm'dir.

İLETİŞİM TEKNOLOJİSİ

EGO PGX™ Power Bank, Bluetooth® bağlantı özelliğine sahiptir, bağlantı talimatları dahil tüm bağlı ürün ve hizmetlerimiz hakkında bilgi almak için lütfen aşağıdaki QR Kodunu tarayın veya www.egopowerplus.eu/connect adresini ziyaret edin.

BAKIM

⚠️ UYARI: Ciddi yaralanmaları önlemek için temizlik yaparken veya herhangi bir bakım yaparken daima hub'ı elektrik prizinden ayırın ve akü takım(lar)ını power bank'tan çıkarın.
⚠️ UYARI: Power bank’ı temizlemek için basınçlı kuru hava kullanılması önerilmez. Uygulanabilecek tek temizlik yolu basınçlı hava ise power bank’ı temizlerken daima göz koruması veya yan siperleri olan koruyucu gözlük kullanın. Yapılan işlem tozlu ise bir toz maskesi de takın.

GENEL BAKIM

Plastik parçaları temizlerken çözücü maddeler kullanmaktan kaçının. Çoğu plastik malzeme, çeşitli ticari çözücü türlerinden etkilenmeye yatkındır ve bu çözücü maddelerin kullanılması durumunda zarar görebilir.

Kir, toz, yağ, gres gibi maddeleri gidermek için temiz bez kullanın.

⚠️ UYARI: Fren sıvıları, benzin, petrol bazlı ürünler, içe işleyen yağlar gibi maddelerin plastik parçalara temas etmesine kesinlikle izin vermeyin. Kimyasal maddeler plastik parçalara hasar verebilir, bu tür parçaları zayıflatabilir veya parçalayabilir ve bu durum ciddi yaralanmalara neden olabilir.

⚠️ UYARI: Bakım ve onarım sırasında sadece orijinal EGO yedek parçalarını kullanın. Başka parçaların kullanılması tehlike oluşturabilir veya ürünün hasar görmesine neden olabilir. Güvenliği ve güvenilirliği sağlamak için tüm onarım işlemleri bir EGO Servis Merkezinde, yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir. Kullanmadığınız zamanlarda cihazı kapalı bir yerde saklayın.

ÇEVRE KORUMASI

Elektrikli cihazları ev atıklarıyla birlikte atmayın, ayrı toplama tesislerini kullanın.

Mevcut toplama sistemleri ile ilgili bilgi almak için yerel idare ile irtibata geçin.

Elektrikli cihazlar katı atık sahaları veya çöp toplama alanlarına atılırsa, yer altı sularına ve besin zincirine tehlikeli maddeler sizabilir, bu da sağlığınızın bozulmasına yol açabilir.

SORUN GİDERME

AC Modu

SORUN NEDENİ ÇÖZÜM
Hub durum göstergesi turuncu renkte yanıp sönyor.	Hub sıcaklığı 40 - 60 °C aralığındayken hub'ın yavaş şarjetmesi normal çalışma şeklidir.	Herhangi bir işleme gerek yoktur.
Hub durum göstergesi kırmızı renkte yanıp sönyor.	Hub çıkışında aşırı akım vardır.	Hub'ı güç kaynağından çıkararak ve hub durum göstergesi sönene kadar bekleyerek hub'ı sıfırlayın, ardından fişi güç kaynağına yeniden takın. Bu sorunu çözmezse yerel EGO Servis Merkezini arayın.
	Hub'ın fanı tikalı veya arızalıdır.	Hub'ın fişini çekin, hub'ı hafifçe sallayın ve ardından hub'ın normal şekilde çalışıp çalışmadığını görmek için hub'ı güç kaynağına yeniden bağlayın. Bu işe yaramazsa yerel EGO Servis Merkezini arayın.
	AC girişinde düşük voltaj vardır.	Herhangi bir işleme gerek yoktur. AC giriş voltajı stabil hale geldikten sonra hub şarj olmaya devam edecektir. AC giriş voltajı birçok denemeden sonra hala stabil değilse hub'ı güç kaynağından çıkararak ve hub durum göstergesi sönene kadar bekleyerek hub'ı sıfırlayın, ardından fişi güç kaynağına yeniden takın.
Hub durum göstergesi sabit kırmızı renkte yanıyor.	Hub çok sıcaktır.	Hub'ı güç kaynağından çıkarın ve hub soğuyana kadar bekleyin, ardından fişi güç kaynağına yeniden takın. Bu sorunu çözmezse yerel EGO Servis Merkezini arayın.
	Hub çok soğuktur.	Hub'ın ısınmasını bekleyin. Hub normal sıcaklığa döndüğünde şarj işlemi devam edecektir.
Akülerden birinin üzerindeki akü yuvası durum göstergesi sabit kırmızı renkte yanıyor. Hub durum göstergesi sabit yeşil renkte yanıyor.	Akü takımı çok sıcak veya çok soğuktur.	Akü takımının soğumasını veya ısınmasını bekleyin. Akü takımı normal sıcaklığa döndüğünde şarj işlemi başlar.
Power bank AC durum göstergesi kapanır. Hub durum göstergesi sabit yeşil renkte yanıyor.	Hub ile power bank arasında kötü bağlantı vardır.	Hub konektörünün bağlantısını kesmeyi ve power bank'a yeniden bağlamayı deneyin.
	Power bank arızalıdır. Yerel EGO Servis Merkezini arayın.

TR

SORUN NEDENİ ÇÖZÜM
Akülerden birinin üzerindeki akü yuvası durum göstergesi kırmızı renkte yanıp sönüyor. Hub durum göstergesi sabit yeşil renkte yanıyor.	Akü takımı veya power bank'ın üç akü yuvasından biri arızalıdır.	1. Akü takımını, power bank'tan çıkarıp yeniden takın.2. Akü yuvası durum göstergesi hala kırmızı renkte yanıp sönüyorsa farklı bir akü takımını şarj etmeyi deneyin. Yeni yedek akü takımı normal şekilde şarj edilebiliyorsa orijinal akü takımı arızalıdır.3. Akü takımını değiştirdikten sonra akü yuvası durum göstergesi hala kırmızı yanıp sönüyorsa hub'ı güç kaynağından çıkarıp hub durum göstergesinin kapanmasını bekleyerek hub'ı sıfırlayın, ardından fışı güç kaynağına geri takın.3. adımdan sonra pil yuvası durum göstergesi hala kırmızı renkte yanıp sönüyorsa power bank arızalı olabilir - yerel EGO Servis Merkezini arayın.
Power bank AC durum göstergesi kırmızı renkte yanıp sönüyor.	Power bank arızalıdır. Yerel EGO Servis Merkezini arayın.
	Power bank'ın fanı tikalı veya arızalıdır.	Yerel EGO Servis Merkezini arayın.

DC Modu

SORUN NEDENİ ÇÖZÜM
DC durum göstergesi kapanır.	Hub ve power bank bağlanmıştır.	Hub'ı güç kaynağından ayırın veya güç kablosunu power bank'tan çıkarın.
	Yüksek kapasiteli akü arızalı. Farklı bir	yüksek kapasiteli akü ile değiştirin.
	Power bank arızalıdır.	Power bank değişimi için yerel EGO Servis Merkezi ile iletişime geçin.
	Güç düğmesine çok uzun süre basılmış.	Güç düğmesine 3 saniyeden uzun süre basmayın.
DC durum göstergesi sabit yeşil renkte yanıyor.Akülerden birinin üzerindeki akü yuvası durum göstergesi sabit kırmızı renkte yanıyor.	Taşınabilir akü takımı çok sıcak veya çok soğuktur.	Taşınabilir akü takımının soğumasını veya ısınmasını bekleyin. Akü takımı normal sıcaklığa döndüğünde şarj işlemi başlar.
DC durum göstergesi sabit kırmızıdır.	Yüksek kapasiteli akü çok sıcak veya çok soğuk.	Yüksek kapasiteli akünün soğumasını veya ısınmasını bekleyin. Akü takımı normal sıcaklığa döndüğünde şarj işlemi başlar.
DC durum göstergesi kırmızı renkte yanıp sönyor.	Yüksek kapasiteli akü şarj seviyesi düşük.	Yüksek kapasiteli aküyü şarj edin.
	Yüksek kapasiteli aküde iletişim hatası var.	Farklı bir yüksek kapasiteli aküyle değiştirin veya yerel EGO Servis Merkezi ile iletişime geçin.
	Power bank'ın fanı tıkalı veya arızalıdır.	Servis veya değişim (hangisi gerekiyorsa) için yerel EGO Servis Merkeziyle iletişime geçin.

GARANTI

EGO GARANTI POLITİKASI

EGO Garanti Politikasına ilişkin tüm hükümler ve koşullar için lütfen egopowerplus.eu adresindeki web sitesini ziyaret edin.

LUGEGE KÕIKI JUHISEID!
