Pro X PGX1400PB - Laddare EGO - Gratis bruksanvisning och manual

Produkttyp	Bärbar laddare
Märke	EGO
Modell	Pro X PGX1400PB
Ingångs-/utgångsspänning (AC-läge)	56 V ---
Utgångsspänning (DC-läge)	56 V ---
Vikt	17,6 kg
Laddningstid (AC-läge)	Cirka 170 min (för HC2240T + 2×BA4200T)
Laddningstid (DC-läge)	45 min (för 2×BA4200T)
Rekommenderad laddningstemperatur	5 – 40 °C
Förvaringstemperatur	-20 – 70 °C
Huvudfunktioner	Laddning av EGO litiumjonbatterier, AC- och DC-lägen, Bluetooth®-anslutning, möjlighet till väggmontering
Skyddsklass	IPX2 (skyddad mot vattendroppar)
Användning	Endast inomhus
Underhåll	Rengör med en ren trasa; använd inte lösningsmedel
Säkerhet	Säkerhetssymboler, läs instruktionen, utsätt inte för vatten
Ingående tillbehör	Laddkabel PGXTM 70 cm (ACE0700), fästen, bultar, insexnyckel
Reservdelar tillgängliga	Laddkablar ACE0700 (70 cm) och ACE1500 (150 cm), nav PGX1600E-H
Reparerbarhet	Reparationer endast av kvalificerad reparatör
Överensstämmelse	CE, UKCA
Kommunikation	Bluetooth®
Batteriteknik	Litiumjon
Kapacitet för samtidig laddning	Upp till 3 batterier (beroende på läge)

Vanliga frågor - Pro X PGX1400PB EGO

Hur laddar jag batterier med denna laddare i AC-läge?

Anslut navet PGX1600E-H till laddaren via den medföljande kabeln, anslut navet och sätt sedan i batterierna i facken. Statusindikatorn blinkar grönt under laddning. Se avsnitt LADDNING AV BATTERIER - AC-läge.

Vad betyder de olika indikatorlamporna på laddaren?

I AC-läge: fast grönt navindikator = normal drift, blinkande grönt = laddning pågår, fast rött = batteri för varmt/kallt, blinkande rött = fel. I DC-läge: fast grönt DC-indikator = laddaren redo. Se indikatortabellerna i manualen.

Kan jag använda denna laddare utomhus?

Nej, den bärbara laddaren EGO Pro X PGX1400PB får endast användas inomhus. Den är skyddad mot vattendroppar (IPX2) men lämpar sig inte för exponering för regn eller fukt.

Hur monterar jag laddaren på väggen?

Använd medföljande fästen och M8-bultar. Fäst fästena på sidorna, markera placeringen och skruva fast i väggen med M8×25-bultar. Monteringsytan måste vara minst 19 mm tjock. Se avsnitt MONTERING AV BÄRBAR LADDARE.

Hur många batterier kan jag ladda samtidigt?

I AC-läge kan du ladda upp till 3 batterier (ett högkapacitetsbatteri och två bärbara) i en laddare. I DC-läge: upp till 2 bärbara batterier samtidigt. Laddningssekvensen prioriterar batteriet med lägst spänningsnivå.

Vilken batterityp är kompatibel med denna laddare?

Denna laddare är designad för EGO litiumjonbatterier. I AC-läge används nav PGX1600E-H för att ladda batterier som listas i Fig. B1. I DC-läge driver högkapacitetsbatteriet HC2240T laddning av bärbara EGO-batterier (t.ex. BA4200T).

Hur rengör jag laddaren?

Koppla bort navet och ta bort batterierna. Använd en ren, torr trasa för att ta bort damm och smuts. Använd aldrig lösningsmedel eller petroleumprodukter. Undvik tryckluft om möjligt.

Vad gör jag om en batteriindikator blinkar rött?

Ta bort batteriet och sätt i det igen. Om blinkandet fortsätter, prova ett annat fungerande batteri. Om problemet kvarstår, återställ navet genom att koppla bort och återansluta det. Om det inte löser sig, kontakta EGO service.

Kan jag ansluta flera bärbara laddare tillsammans?

Ja, du kan ansluta upp till 30 bärbara laddare till samma nav. Använd ACE0700 (70 cm) eller ACE1500 (150 cm) kablar för att koppla laddarna till varandra. Navet försörjer laddarna i närhetsordning.

Hur använder jag Bluetooth-funktionen?

Laddaren är utrustad med Bluetooth®-teknik. För mer information om anslutna tjänster, skanna QR-koden i manualen eller besök www.egopowerplus.eu/connect.

BRUKSANVISNING Pro X PGX1400PB EGO

⚠ UPPMÄRKSAMMA: Dessa instruktioner skall även vara tillgängliga i ett alternativt format, t.ex. på en webbplats.

⚠️ VARNING: För att garantera en säker och pålitlig användning måste alla reparationer utföras av en kvalificerad servicetekniker.

SÄKERHETSSYMBOLER

Syftet med säkerhetssymboler är att uppmärksamma eventuella faror. Säkerhetssymbolerna och förklaringarna av dessa kräver din fullständiga uppmärksamhet och förståelse. Symbolvarningarna i sig eliminerar inte några faror. Instruktionerna och varningarna som ges är inte något substitut för korrekta åtgärder för förhindrande av olyckor.

⚠️ VARNING: Var noga med att läsa igenom och förstå alla säkerhetsinstruktioner i denna bruksanvisning, inklusive alla varningssymboler såsom "FARA", "VARNING" och "FÖRSIKTIGHET" innan denna produkt används. Underlåtenhet att läsa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada.

SÄKERHETSINSTRUKTIONER

Denna sida framställer och beskriver säkerhetssymboler som kan visas på denna produkt. Läs igenom, förstå och följ alla instruktioner på maskinen innan försök görs att montera och hantera den.

	Säkerhetslarm	Försiktighetsåtgärder som berör din säkerhet
	Läs igenom bruksanvisningen	För att minska risken för skador måste användaren läsa bruksanvisningen.
	Inomhusbruk	Använd endast denna enhet inomhus
	CE	Denna produkt är i enlighet med gällande EG-direktiv.

UKCA	UKCA	Denna produkt uppfyller tillämpliga lagar i Storbritannien.
	Bluetooth®	Bluetooth®-symbol
IPX2	Inträngnings-skyddsgrad	Skyddad mot vertikalt fallande vattendroppar när kapslingen lutas upp till 15°
	WEEE	Förbrukade elektriska produkter får inte kastas i hushållssoporna. Lämna in dem till en auktoriserad återvinningsstation.
~	Växelström Typ av ström
	Likström	Typ eller karakteristik av ström
V Volt	Spänning
A Ampere Ström
W Watt Effekt
Min Minuter Tid
Ah Amperetimmar Batterikapacitet
kg Kilogram Vikt
°C Celsius Temperatur

ALLMÄNNA SÄKERHETSINSTRUKTIONER

⚠️ VARNING: Läs igenom och förstå alla instruktioner. Underlåtenhet att läsa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada.

Termen "apparat" i alla varningar som listas nedan hänvisar till apparater med sladd eller batteridrivna (sladdlösa) apparater.

Spara alla varningar och instruktioner för framtida referens.

⚠️ VARNING: För att garantera en säker och pålitlig användning måste alla reparationer utföras av en kvalificerad servicetekniker.

- Koppla ur batteripaketet från apparaten innan du utför några justeringar, ändrar tillbehör eller förvarar apparaten. Dessa förebyggande säkerhetsåtgärder minskar risken för att apparaten startas oavsiktligt.

三GO

• Ladda endast med den laddningsstation som rekommenderas av tillverkaren. En laddningsstation som är lämplig för en typ av batteripaket kan skapa en risk för brand vid användning med ett annat batteripaket.
  ■ Använd endast apparater specifikt designade batteripaket. Användning av andra batteripaket kan medföra risk för personskador och eld.

I AC-LÄGE kan denna powerbank fungera med EGO Hub PGX1600E-H för att ladda batteripaketen som anges i bild B1.

I DC-LÄGE, med EGO -högkapacitetsbatteri HC2240T, kan denna powerbank ladda EGO batteripaket listade i bild B2.

• När batteripaketet inte används, håll det borta från metallobjekt som t.ex. pappersgem, mynt, nycklar, spikar, skruvar och andra små metallobjekt som kan bilda en anslutning från en batterikontakt till den andra. Kortslutning av batteriets terminaler kan orsaka brännskador eller en brand.
  ■ Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp.

Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

■ Använd inte ett batteripaket eller apparat som skadats eller modifierats. Skadade eller modifierade batterier kan leda till oförutsägbart uppträdande som leder till brand, explosion eller risk för personskador.
■ Utsätt inte batteripaketet eller apparaten för eld eller extrema temperaturer. Exponering av eld eller temperaturer över 130 °C kan orsaka explosion.
- Följ alla laddningsinstruktioner och ladda inte batteripaketet eller apparaten utanför det temperaturområde som anges i instruktionerna.

Felaktig laddning eller vid temperaturer utanför angivet temperaturområde kan skada batteriet och ökar risken för brand.

■ Utför aldrig service på skadade batteripaket.

Service av batteripaket bör endast utföras av tillverkaren eller auktoriserade serviceverkstäder.

• Modifiera inte eller försök att reparera apparaten eller batteripaketet förutom såsom indikeras i instruktionerna för användning och skötsel.
  ■ Använd inte powerbanken utomhus och utsätt den inte för våta eller fuktiga förhållanden. Om vatten tränger in i växelriktaren ökar risken för elektriska stötar.
  ■ Hantera inte powerbank med våta händer.

• Om ett tillbehör som inte rekommenderas eller säljs av tillverkaren används kan det resultera i brand, elektriska stötar eller personskador.

• Låt inte bensin, oljor eller petroleumbaserade produkter osv. komma i kontakt med plastdelarna.

Dessa material innehåller kemikalier som kan skada, försvaga eller förstöra plast.

- Använd inte powerbanken om den fått en kraftig stöt, tappats i golvet eller skadats på något annat sätt. Lämna den hos en auktoriserad servicetekniker för en elektrisk kontroll som fastställer om powerbanken är i ett bra skick.

■ Ta inte isär powerbanken. Lämna in den till en auktoriserad servicetekniker när service eller reparation krävs. En felaktig montering kan leda till risk för elektriska stötar eller brand.
- Risk för elektrisk stöt. Vidrör inte de oisolerade delarna av utgångsanslutningen eller oisolerade batterikontakter.

■ För att minska risken för personskador krävs en noggrann övervakning när apparaten används i närheten av barn.
■ För att minska risken för elektriska stötar, sänk inte ner powerbanken i vatten eller någon annan vätska. Undvik att placera eller förvara apparaten på en plats där den kan falla ner eller dras ner i ett badkar eller handfat.
■ Under laddning ska powerbanken med fastsatt batteripaket placeras i ett väl ventilerat utrymme.

• Spara dessa instruktioner. Läs igenom dem regelbundet och använd dem för att instruera andra som kan komma att använda denna apparat. Om du lånar ut denna apparat till någon, se även till att låna ut dessa instruktioner för att förhindra att produkten används felaktigt eller orsakar eventuella personskador.
• Spara dessa instruktioner. Denna manual innehåller viktiga säkerhets- och driftsinstruktioner för modell PGX1400PB som ska följas vid installation och underhåll.
• Innan batteriets powerbanken används, läs igenom alla instruktioner och varningsmarkeringar i denna bruksanvisning och på batteriladdningsstation, batteriet och produkten vid användning av batteriet för att förhindra felaktig användning av produkten och eventuell skada på person eller egendom.

⚠ FÖRSIKTIGHET: För att minska risken för

personskador, ladda endast uppladdningsbara litium-jon-batterier. Andra batterityper kan spricka och orsaka skada på person eller egendom.

SPECIFICATIONER

AC-LÄGE

Ingångs-/utgångsspänning	56 V ---
Kompatibel laddningsstation	PGX1600E-H
Laddningstid	Cirka 170 min för HC2240T (40,0 Ah) + 2 x BA4200T (7,5 Ah)
Rekommenderad laddningstemperatur	5 – 40 °C
Rekommenderad förvaringstemperatur	-20 – 70 °C
Vikt 17,6 kg

DC-LÄGE:

Utspänning	56 V ---
Uteffekt 2 x 700 W
Laddningstid	45 min för 2 x BA4200T(7,5 Ah)
Rekommenderad laddningstemperatur	5 – 40 °C
Rekommenderad förvaringstemperatur	-20 – 70 °C

REKÖMMENDERADE TILLBEHÖR

⚠️ WARNING: Använd endast identiska utbytesdelar som listas nedan. Användning av delat som inte uppfyller originaldelarnas specifikationer kan leda till felaktig prestanda och riskera säkerheten.

ARTIKELNAMN MODELLNUMMER

PGXTM 70 cm Laddkabel ACE0700

PGXTM 150 cm Laddkabel ACE1500

BESKRIVNING

1. Batterifack med hög kapacitet
2. Batterilåsspak med hög kapacitet
3. Bärbar batterilåsknapp
4. Laddningskabel
5. Bärbart batterifack (x 2)
6. Monteringshål
7. Port (x 2)
8. Stöldskydd
9. Statusindikator för batterifack
10. Strömknapp (Bluetooth ^® - knapp)
11. Bluetooth ^® - indikator
12. Statusindikator för batterifack med hög kapacitet
13. DC-statusindikator
14. AC-statusindikator
15. Fäste (2)
16. M8 x 25 sats med bult och bricka (4)
17. M8 x 50 sats med bult och bricka (4)
18. M8 x 95 sats med bult och bricka (2)
19. 5 mm insexnyckel

DRIFT

I AC-läge är EGO PGX™ powerbank designad för att endast fungera med EGO PGX™ 1600W hubb PGX1600E-H för att ladda EGO högkapacitets och bärbara batteripaket.

I DC-läge kan EGO batteri med hög kapacitet (HC2240T) ladda bärbara EGO batteripaket via EGO PGX™ -powerbanken.

LADDNING AV BATTERIPAKET - AC-läge

NOTERA: Litium-jon-batteripaketen levereras delvis laddade. Innan det används för första gången, ladda batteripaketet fullt.

⚠️ VARNING: Under laddning ska powerbanken med fastsatt batteripaket placeras i ett väl ventilerat utrymme.

Följande illustrationer i bild C1 visar hur du laddar batteripaketen via powerbankerna:

1. Skjut hylsan på hubbkontakten till porten på ena sidan av powerbanken tills du hör ett klick som visas i bild C1 (steg 1).

NOTERA: För att koppla bort hubben från powerbanken, som visas i bild C2.

1. Anslut powerbanken till nästa powerbank på samma sätt med den medföljande kabeln (ACE0700) eller ACE1500 (säljs separat) till den andra porten på motsatt sida av powerbanken. Du kan fortsätta att ansluta fler powerbanker (högst 30 till en enda hubb) om det behövs (steg 2).
2. Anslut laddningsstationen till strömförsörjningen (steg 3). Hubbens statusindikatorn och powerbankens statusindikator lyser grönt, vilket indikerar att laddningsstationen och powerbanken fungerar korrekt och kan ladda batteripaketen.
3. Rikta in de upphöjda ribborna på ett batteripaket med monteringsspåren i ett av powerbankens batterifack. Skjut ner batteripaketet i batterifacket (steg 4). Batteriets läsknapp kommer att dyka upp vilket indikerar att batteriet är ordentligt fastsatt.

NOTERA: För högkapacitetsbatteriet, se till att pilen på batteripaketet är i linje med den elektroniska kontakten i högkapacitetsbatterifacket. Skjut ner batteripaketet i batterifacket (bild D1). De två batterilåsspakarna kommer att fjädra upp och ut, samtidigt som de röda märkena I kan ses på batterilåsspakarna, vilket indikerar att batteripaketet är ordentligt fastsatt (bild D2).

För att ta bort batteripaketet, tryck batterilåsspakarna inåt och dra sedan ut batteripaketet (bild D3).

1. Powerbanken kommer att kommunicera med batteripaketet för att utvärdera batteripaketets status. När batteriet uppfyller laddningsvillkoren börjar powerbanken ladda batteriet och hubbens statusindikator och statusindikatorn för batterifacket (ovanför det isatta batteripaketet) blinkar grönt.
2. Sätt i fler batteripaket.
3. När du ansluter fler powerbankar till hubben kommer hubben att leverera ström till powerbankarna i närhetsordning – powerbanken närmast hubben strömförsörjs först. Den blinkande gröna batterifacksstatusen hjälper till att identifiera vilket batteripaket som laddas för närvarande.

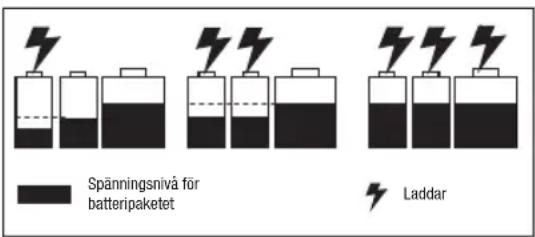

Laddningssekvensen för batteripaketen i samma powerbank

■ Om två batteripaket är anslutna till powerbanken samtidigt laddas batteriet med den lägre spänningsnivån först, när batteriet med den lägre spänningsnivån har samma spänningsnivå som det andra laddas de två batteripaketen samtidigt.
- Om tre batteripaket är anslutna till powerbanken samtidigt laddas batteriet med den lägsta spänningsnivån först, när batteripaketet med lägsta spänningsnivå har samma spänningsnivå som batteripaketet med medelspänningsnivå laddas dessa två batteripaket samtidigt. När dessa två batteripaket har samma spänningsnivå som batteriet med den högsta spänningsnivån laddas alla tre batteripaketen samtidigt. Se bilden nedan.

När batteripaketen är fulladdade lyser laddningsstationens statusindikatorn och statusindikatorerna för batterifacket med fast grönt sken. "Bränslemätarna" på batteripaketen slocknar. Det rekommenderas att koppla bort laddningsstationen från strömförsörjningen, om det inte kommer att användas under en längre tid.

NOTERA:

■ En avsevärt minskad drifttid efter en full laddning av batteripaketet indikerar att batterierna är nära slutet av sin livslängd och måste bytas ut.
■ Hubben och powerbanken kan bli varma under laddning. Detta är normalt under laddningen. Ladda på ett område med god ventilation.

Indikatorer för hubb, powerbank och batteripaket - AC-läge

LADDNINGSSTATION POWERBANK BATTERIPAKET
Laddningsstation Status	Laddnings-stationens status-indikator	AC-statusindikator	Statusindikator batterifack	Bränslemätare på batteripaketet
Standby (inget batteri att ladda)	Fast grön Fast grön		Av N/A
Normal laddning	Blinkar grönt Fast grön		Blinkar grönt ovanför batteripaketet som laddas	1. För bärbara EGO batteripaket utan "T"- suffix:Blinkar GRÖN; RÖD och ORANGE alternerande.2. För bärbara EGO batteripaket med suffixet "T":Sista LED blinkar GRÖN, de tidigare LED lyser fast GRÖNT.Eller så lyser batteriet grönt under den sista fasen av laddningsprocessen och batteriet uppdaterar LED-indikatorn varje 1-2 minut för att uppdatera bränslemätaren i realtid.För EGO batteripaket BA2240T, ingen speciell indikator.3. För batteri med hög kapacitet (HC2240T)Sista LED blinkar GRÖN, de tidigare LED lyser fast GRÖNT.
Laddar långsamt när laddningsstationens temperatur är 40 – 60 °C	Blinkar orange	Fast grön	Blinkar grönt ovanför batteripaketet som laddas
Fulladdat	[8944]Fast grön Fast grön		Fast grönt ovanför det fulladdade batteripaketet	Av
Laddningsstationen är för varm eller för kall	Fast Röd	Av Av Av
Fel hos laddningsstationen	Blinkar rött	Av Av
Laddningsstationen fungerar normalt.Laddar ett varmt eller kallt batteripaket.	Fast grön	Fast grön	Fast rött ovanför batteripaketet som laddas.	Av

Laddar ett varmt eller kallt batteri

Om batteriet i den laddande powerbanken ligger utanför det normala temperaturområdet lyser motsvarande statusindikator för batterifacket rött och strömindikatorn på batteriet stängs av. När batteriet svalnar eller värms upp till ett normalt temperaturområde återupptar batteripaketet laddningen automatiskt.

Fel på batteripaket eller powerbank

Om felet hos batteripaketet upptäcks blinkar motsvarande statusindikator för batterifacket rött och strömindikatorn på batteriet stängs av.

1. Ta bort och sätt tillbaka batteripaketet i powerbanken. Om statusindikatorn för batterifacket fortfarande blinkar rött kan du prova att ladda ett annat batteri som är känt för att fungera.
2. Om det nya utbytesbatteriet kan laddas normalt är originalbatteriet felaktigt.
3. Om statusindikatorn för batterifacket fortfarande blinkar rött efter att ha försökt ladda ett funktionellt batteri, återställ laddaren genom att koppla ur laddaren från strömförsörjningen och vänta tills laddarens statusindikator stängs av. Anslut sedan kontakten till strömförsörjningen igen.
4. Om batterifackets statusindikator fortfarande blinkar rött efter steg 3, kan powerbanken vara felaktig.

LADDNING AV BÄRBARA BATTERIPAKET - DC-LÄGE

1. Koppla bort hubben från eluttaget eller ta bort laddningskabeln från powerbanken.
2. Installera högkapacitetsbatteriet och det bärbara batteripaketet, se avsnittet "LADDNING AV BATTERIPAKET - AC-läge".
3. Tryck på strömknappen (högst 3 sekunder) och powerbankens DC-statusindikator och statusindikatorn för högkapacitetsbatterifacket lyser grönt, vilket indikerar att powerbanken fungerar korrekt. Powerbanken kommer att kommunicera med det portabla batteripaketet för att utvärdera batteripaketets status. När batteripaketet uppfyller laddningsvillkoren kommer högkapacitetsbatteriet att börja ladda det bärbara batteripaketet, och DC-statusindikatorn och statusindikatorn för högkapacitetsbatterifacket lyser fast grönt, och den bärbara batterifackets statusindikator (ovanför det isatta batteripaketet) blinkar grönt.
4. När två bärbara batteripaket är anslutna till powerbanken laddas de samtidigt. När de två bärbara batteripaketen är fulladdade lyser de bärbara batterifackets statusindikatorer fast grönt. "Bränslemätarna" på batteripaketen slocknar.
5. För att stoppa DC-laddningsläget, tryck på strömbrytaren igen (i högst 3 sekunder).
6. DC-statusindikatorn stängs av automatiskt efter fyra timmars inaktivitet när det/de isatta bärbara batteripaketet är fulladdat.
7. DC-statusindikatorn stängs av automatiskt efter fyra timmar när högkapacitetsbatteriet är överhettat.

Powerbank, högkapacitetsbatteri och bärbara batteripakets indikatorer - DC-läge

POWERBANK				BATTERI MED HÖG KAPACITET	BÄRBART BATTERI
Powerbank Status	DC-statusindikator	Statusindikator för batterifack med hög kapacitet	Bärbar batterifack Status-indikatorer
Standby (endast batteri med hög kapacitet i powerbanken)	Fast grön	Fast grön	N/A	Fast grön	N/A
Normal laddning	Fast grön	Fast grön	Blinkar grönt	Fast grön	1. För EGO batteripaket w/o "T" -suffix:Blinkar GRÖN;RÖD och ORANGE alternerande2. För EGO batteripaket med "T" -suffix:Sista LED blinkar GRÖN, de tidigare LED lyser fast GRÖNT.För EGO batteripaket BA2240T, ingen speciell indikator.
Fulladdat	Fast grön	Fast grön	Fast grön	Fast grön	Av
Batteriet med hög kapacitet är felaktigt	Blinkar rött	Blinkar rött	Av Av Av
Batteri med hög kapacitet är underspänning.	Blinkar rött	Fast grön	Av	Eller Blinkar rött	Av
Batteriet med hög kapacitet är för varmt eller för kallt.	Fast Röd	Fast Röd	Av	Fast Röd	Av
Powerbanken fungerar normalt. Laddar ett defekt bärbart batteripaket.	Fast grön	Fast grön	Blinkar rött	Fast grön	Av
Powerbanken fungerar normalt. Laddar ett varmt eller kallt bärbart batteripaket.	Fast grön	Fast grön	Fast rött ovanför batteripaketet som laddas.	Fast grön	Av

MONTERA POWERBANK (BILD E)

Väggmonterade hål för en powerbank

1. Koppla bort powerbanken från hubben och ta bort batteripaketen.
2. Sätt powerbanken mot väggen på golvet.

3. Fäst två fästen (ingår) på de två sidorna av powerbanken med fyra M8 x 50 bultar och bricksatser (ingår), med hjälp av den medföljande insexnyckeln.

4. Markera placeringen av de fyra väggmonteringshålen på önskad plats på en vägg.

5. Använd fyra M8 x 25 bultar och brickset (ingår) för att säkert montera powerbanken på väggen.

UPPMÄRKSAMMA: Monteringsytan bör vara minst

19 mm tjock för att säkert stödja powerbanken.

Väggmonterade hål för stapel med två powerbanker (bild F)

1. Koppla bort de två powerbankerna från hubben och ta bort batteripaketen.
2. Fäst två fästen på de två sidorna av den nedre/övre powerbanken med fyra M8 x 50 bultar och bricksatser (ingår), med hjälp av den medföljande insexnyckeln.
3. Sätt en powerbank mot väggen på golvet, placera en annan powerbank på den genom att rikta in de fyra utsprången på den övre powerbanken med bucklorna i den nedre powerbanken.
4. Använd insexnyckeln och fäst den övre kraftbanken till den nedre kraftbanken med två M8 x 95 bultar och bricksatser (ingår).
5. Markera placeringen av de åtta väggmonteringshålen på önskad plats på en vägg.
6. Använd åtta M8 x 25 bultar- och brickset (ingår) för att säkert montera de två powerbankerna på väggen.

UPPMÄRKSAMMA: Monteringsytan bör vara minst 19 mm tjock för att säkert stödja powerbankerna.

För att förhindra obehörig borttagning av batteripaket, dra ut fliken på stöldskyddsstängen och säkra den med ett hänglås (ingår ej). Schackeldiameterintervallet är 7–8 mm.

KOMMUNIKATIONSTEKNOLOGI

Din EGO PGX™ Powerbank är Bluetooth® aktiverad, för information eller vårt kompletta utbud av anslutna produkter och tjänster, inklusive anslutningsinstruktioner, skanna QR-koden nedan eller besök www.egopowerplus.eu/connect.

UNDERHÅLL

⚠️ VARNING: För att undvika allvarliga personskador, koppla alltid bort laddaren från eluttaget och ta bort batteripaketet från dockan när du rengör eller utför underhåll.
⚠️ VARNING: Det rekommenderas inte att använda komprimerad tryckluft vid rengöring av powerbanken. Om rengöring med komprimerad tryckluft är det enda alternativet, se alltid till att använda skyddsglasögon eller skyddsglasögon med sidoskydd vid rengöring av powerbanken. Använd alltid en ansiktsmask om användningen är dammig.

ALLMÄNT UNDERHÅLL

Använd inte lösningsmedel när du rengör plastdelarna. De flesta plaster är känsliga för skador från olika typer av kommersiella lösningsmedel och kan skadas av dess användning.

Använd rena trasor för att ta bort smuts, damm, olja, fett osv.

⚠️ VARNING: Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, smörjfett osv. komma i kontakt med plastdelarna. Kemikalier kan skada, försvaga eller förstöra plast, vilket kan resultera i allvarliga personskador.
⚠️ WARNING: Vid service, används endast identiska utbytesdelar för EGO. Användning av andra delar kan skapa risker eller orsaka produktskador. För att garantera en säker och pålitlig användning måste alla reparationer utföras av en kvalificerad servicetekniker på ett EGO servicecenter. Förvara maskinen inomhus när den inte används.

SKYDDA MILJÖN

Kassera inte elektriska apparater som osorterat kommunalt avfall, lämna in till närmaste återvinningsstation.

Kontakta de lokala myndigheterna för information beträffande tillgängliga insamlingssystem.

Om elektriska apparater kasseras på avfallsupplag eller soptippar kan farliga ämnen läcka ut i grundvattnet och tränga in i livsmedelskedjan och skada din hälsa och välbefinnande.

FELSÖKNING

AC-läge

PROBLEM ORSAK LÖSNING
Laddningsstationens statusindikator blinkar orange.	Laddningsstationen laddas långsamt när laddningsstationens temperatur är 40 – 60 °C, vilket är normal drift.	Ingen åtgård behövs.
Laddningsstationens statusindikator blinkar rött.	Hubben matar ut överström.	Återställ hubben genom att koppla från hubben från strömförsörjningen och vänta tills hubbens statusindikator slocknar, anslut sedan kontakten till strömkällan igen. Om detta inte löser problemet, kontakta ditt lokala EGO servicecenter.
	Hubbens fläkt är blockerad eller skadad.	Koppla ifrån hubben, skaka hubben lätt och anslut sedan hubben till strömförsörjningen för att se om hubben fungerar normalt. Om det inte fungerar, kontakta ditt lokala EGO servicecenter.
	AC-ingång underspänning.	Ingen åtgård behövs. Hubben kommer att återuppta laddningen efter att AC-ingångsspänningen är stabil. Om AC-ingångsspänningen fortfarande inte är stabil efter många gånger, koppla ifrån hubben från strömförsörjningen och vänta tills hubbens statusindikator slocknar, anslut sedan kontakten till strömförsörjningen.
Hubbens statusindikator lyser med fast rött sken.	Hubben är alltför varm.	Koppla ifrån hubben från strömförsörjningen och vänta tills hubben svalnat, anslut sedan kontakten till strömförsörjningen igen. Om detta inte löser problemet, kontakta ditt lokala EGO servicecenter.
	Hubben är alltför kallt.	Låt hubben värmas upp. Laddningen kommer att återupptas när laddningsstationen återgår till normal temperatur.
Statusindikatorn för batterifacket ovanför ett av batterierna lyser fast rött.Hubbens statusindikator lyser med fast grönt sken.	Batteripaketet är för varmt eller för kallt.	Låt batteripaketet svalna eller värmas upp.Laddningen påbörjas när batteripaketet återgår till normal temperatur.
Powerbankens AC-statusindikator släcks.Hubbens statusindikator lyser med fast grönt sken.	Dålig anslutning mellan hubben och powerbanken.	Försök att koppla bort hubbens kontakt och återanslut den till powerbanken.
	Felaktig powerbank. Kontakta ditt lokala EGO servicecenter
PROBLEM ORSAK LÖSNING
Statusindikatorn för batterifacket ovanför ett av batterierna blinkar rött.Hubbens statusindikator lyser med fast grönt sken.	Batteripaketet eller en av tre batterifack i powerbanken är felaktig.	1. Ta bort och sätt tillbaka batteripaketet i powerbanken.2. Om batterifackets statusindikator fortfarande blinkar rött, prova att ladda ett annat batteri. Om det nya utbytesbatteriet kan laddas normalt är originalbatteriet felaktigt.3. Om batterifackets statusindikator fortfarande blinkar rött efter att du har bytt ut batteripaketet, återställ hubben genom att koppla ifrån hubben från strömförsörjningen och vänta tills hubbens statusindikator slocknar. Anslut sedan kontakten till strömförsörjningen.Om batterifackets statusindikator fortfarande blinkar rött efter steg 3 kan det vara fel på powerbanken – kontakta ditt lokala EGO -servicecenter.
Powerbankens statusindikator blinkar rött.	Powerbanken är trasig. Kontakta ditt lokala EGO servicecenter.
	Powerbankens fläkt är blockerad eller skadad.	Kontakta ditt lokala EGO servicecenter.

DC-läge

PROBLEM ORSAK LÖSNING
DC-statusindikatorn släcks.	Hubben och powerbanken är anslutna.	Koppla bort navet från strömförsörjningen eller ta bort strömkabeln från powerbanken.
	Batteriet med hög kapacitet är felaktigt.	Byt ut mot ett annat högkapacitetsbatteri.
	Powerbanken är felaktig. Kontakta EGO	Service Center för byte av powerbank.
	Strömknappen intryckt för länge. Tryck	på strömbrytaren i högst 3 sekunder.
DC statusindikator lyser med fast grönt sken.Statusindikatorn för batterifacket ovanför ett av batterierna lyser fast rött.	Det bärbara batteripaketet är för varmt eller för kallt.	Låt det bärbara batteripaketet svalna eller värmas upp. Laddningen börjar när batteripaketet återgår till normal temperatur.
DC-statusindikatorn lyser fast rött.	Batteriet med hög kapacitet är för varmt eller för kallt.	Låt batteri med hög kapacitet svalna eller värmas upp. Laddningen börjar när batteripaketet återgår till normal temperatur.

EGO

PROBLEM ORSAK LÖSNING
DC-statusindikatorn blinkar rött.	Batteriladdningsnivån med hög kapacitet är låg.	Ladda högkapacitetsbatteriet.
	Batteri med hög kapacitet har kommunikationsfel.	Byt ut mot ett annat högkapacitetsbatteri eller kontakta ditt lokala EGO servicecenter.
	Powerbankens fläkt är blockerad eller skadad.	Kontakta EGO Service Center för service eller utbyte vid behov.

GARANTI

EGO GARANTIPOLICY

Besök webbsidan egopowerplus.eu för fullständiga villkor för EGO garantipolicy.

LUE KAIKKI OHJEET!

LUE KÄYTTÖOPAS
