| ประเภทผลิตภัณฑ์ | เครื่องตัดหญ้าแบบใช้เครื่องยนต์ความร้อน |
| ยี่ห้อ | Husqvarna |
| รุ่น | 321R |
| เครื่องยนต์ | 2 จังหวะ, 25.4 ซีซี |
| กำลังสูงสุด | 0.75 กิโลวัตต์ที่ 7000 รอบต่อนาที |
| ความเร็วสูงสุดของเพลาส่งกำลัง | 8200 รอบต่อนาที |
| รอบเดินเบา | 3000 ± 300 รอบต่อนาที |
| ความจุถังน้ำมันเชื้อเพลิง | 600 ซีซี |
| น้ำหนัก (ไม่รวมอุปกรณ์ตัด) | 6.2 กก. |
| ระยะห่างของขั้วหัวเทียน | 0.6 - 0.7 มม. |
| หัวเทียน | CDK L8RTC |
| ระดับกำลังเสียงที่รับประกัน | 110 เดซิเบล(A) |
| อุปกรณ์ตัด | ใบมีดหญ้า 2 ฟัน (เส้นผ่านศูนย์กลาง 330 มม.), หัวตัด |
| อุปกรณ์ความปลอดภัย | สวิตช์หยุด, ล็อคไกเร่ง, ครอบป้องกันอุปกรณ์ตัด, ปลดสายรัดอย่างรวดเร็ว |
| เชื้อเพลิง | ส่วนผสมน้ำมันเบนซิน-น้ำมันเครื่อง 25:1 |
| การบำรุงรักษาประจำ | ทำความสะอาดไส้กรองอากาศทุก 25 ชั่วโมง, ตรวจสอบหัวเทียนทุกสัปดาห์, ตรวจสอบความปลอดภัยทุกวัน |
| อุปกรณ์เสริมที่รวม | สายสะพาย, ประแจ, ครอบใบมีด, เครื่องมืออเนกประสงค์ |
| การรับประกัน | ดูเอกสารรับรองความสอดคล้อง |
คำถามที่พบบ่อย - 321R HUSQVARNA
คำถามของผู้ใช้เกี่ยวกับ 321R HUSQVARNA
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ เครื่องตัดหญ้า ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ 321R - HUSQVARNA และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ 321R ของแบรนด์ HUSQVARNA.
คู่มือผู้ใช้ 321R HUSQVARNA
TH คู่มือการใช้งาน 139-160
AR 164-182
ZH 说明书 183-204
การประกอบชิ้นส่วน.....146
การทำงาน....150
การบํารุงรักษา.....154
การแก้ไขปัญหา....157
การขนส่งและการเก็บรักษา.....157
ข้อมูลทางเทคนิค.....158
อุปกรณเสริม.....159
บทนำ

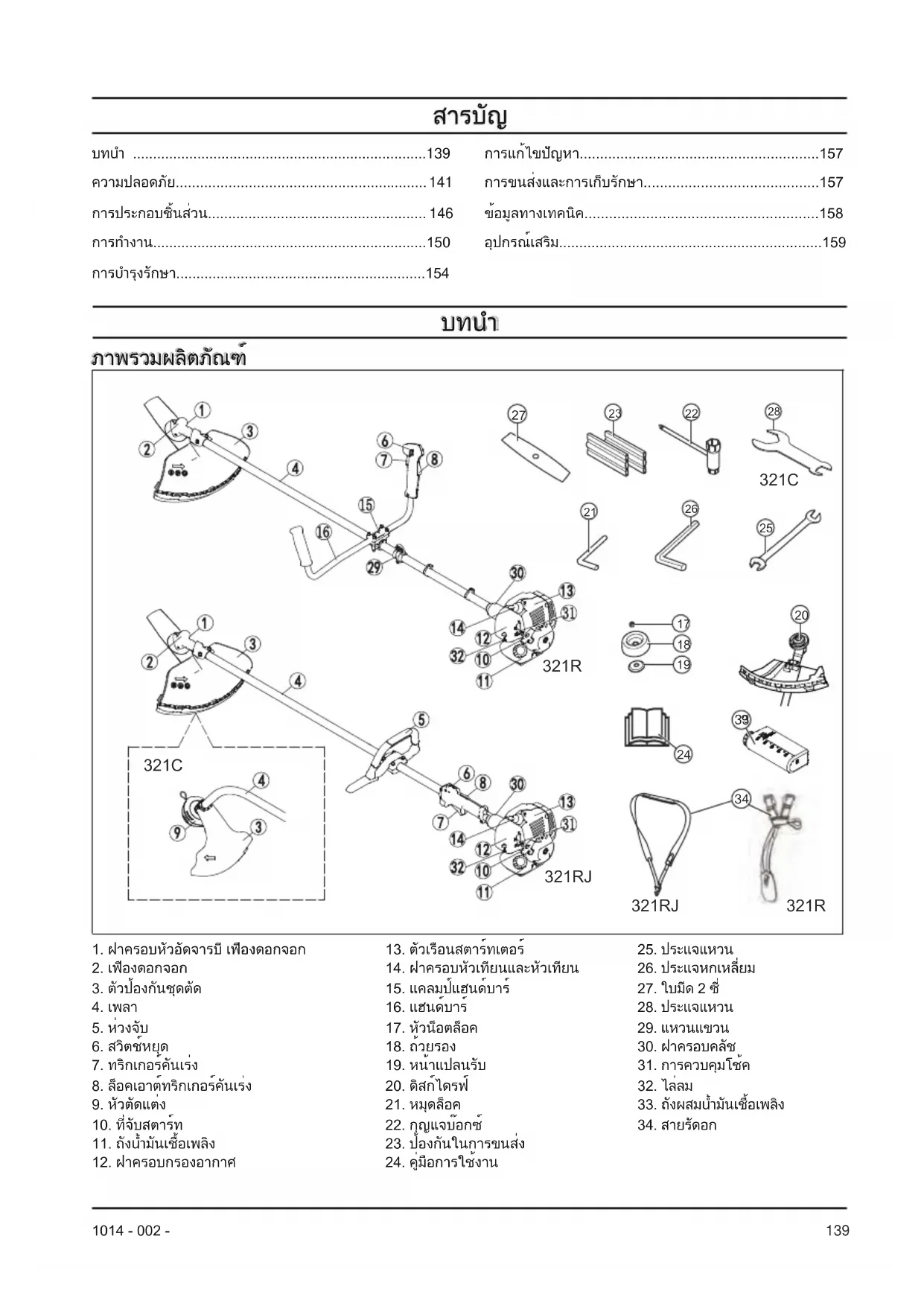

ภาพรวมผลิตภัณฑ์
- ฝ่าครอบหัวอัดจารบี เพื่องดอกจอก
- เพื่องดอกจอก
- ตัวป้องกันชุดตัด
- เพลา
- หวงจับ
- สวิตชหยุด
- ทริกเกอร์ค้นเร่ง
8.ล็อคเอาต์ทริกเกอร์คันเร่ง
9.หัวตัดแต่ง - ที่จับสตาร์ท
- ถังน้ำมันเชื้อเพลง
-
ฟ้าครอบกรองอากาศ
-
ตัวเรือนสตาร์ทเตอร์
- ฝ่าครอบหัวเทียนและหัวเทียน
- แคลมป์เซนด์บาร์
- แยนดับาร์
- หัวนือตล็อค
- ถวยรอง
- หน้าแปลนรับ
- ดิสก์ไตรพ์
- หมุดลือค
- กุญแจบอกซ
23.ป้องกันในการขนส่ง -
คุมีอาการใชงาน
-
ประเจเหวน
- ประเจหกเหลี่ยม
- ใบมีด 2 ซี่
- ประจำเหวน
- แหวนแขวน
- ฟ่าครอบคลัช
- การควบคุมโชค
32.ไลสม - ถังผสมなければならないเชื้อเพลง
- สายรัดออก
สัญลักษณ์บนผลิตภัณฑ์
คําเตือน! ผลิตภัณฑ์นี้มือ้นตราย ผู้ปฏิบัติงานหรือ ผู้ที่ยืนดูอยู่อาจได้รับบาดเจ็บหรือเสียซีวิตได้ หาก ไม่ได้ใช้ผลิตภัณฑ์อย่างระมัตระวังและถูกต้อง เพื่อป้องกันการบาดเจ็บของผู้ปฏิบัติงานหรือผู้ยืน ดู โปรดอ่านและปฏิบัติตามคำแนะนําด้านความ ปลอดภัยทั้งหมดในคู่มือการใช้งาน
โปรดอ่านคู่มือการใช้งานอย่างละเอียดและให้ แน่ใจว่าคุณเข้าใจคำแนะ^nำก่อนใช้งาน
ผลิตภัณฑ์นี้สอดคล้องกับคำสั่ง EC ที่บังคับใช้
ใช้หมวกนิภภัยในสถานที่ที่อาจมีวัสดุตกใส่คุณ ได้ ใช้อุปกรณ์ป้องกันเสียงที่ผ่านการรับรอง ใช้ อุปกรณ์ป้องกันดวงตาที่ผ่านการรับรอง
ใช้ถุงมือป้องกันที่ผ่านการรับรอง
ใช้รองเท้าบุทกันลื่นสำหรับงานหนัก
ผลิตภัณฑ์อาจกำให้วัตถุกระเดือนอกมา ซึ่งอาจ ทำให้เกิดการบาดเจ็บไต (321R 321RJ)
ผลิตภัณฑ์อาจกำให้วัตถุกระเดื้นออกมา ซึ่งอาจ ทำให้เกิดการบาดเจ็บได้ (321C)
ความเร็วสูงสุดของเพลาส่งกำลัง
รักษาระยะห่างจากบุคคลหรือสัตว์อย่างน้อย 15 เมตร (50 พุต) ระหว่างการใช้งานผลิตภัณฑ์
ใช้เฉพาะเอ็นตัดหญ้าที่ผ่านการรับรองเท่านั้น หаемใช้ใบมีด (321C)
ห้ามไซชุดตัดที่กําจากโลหะ (321C)
ความเสี่ยงของแรงพลักใบมีดแทงถ้าอุปกรณ์ตัด สัมผัสกับวัตถุที่ตัดไม่ขาดทันที ผลิตภัณฑ์สามารถ ตัดส่วนต่าง ๆ ของร่างกายได้ รักษารยะห่างจาก บุคคลหรือสัตว์อย่างน้อย 15 เมตร (50 พูต) ระหว่างการใช้งานผลิตภัณฑ์ (321R,321RJ)
ลูกศรแสดงชีดจากัดสำหรับทำแหน่งของที่จับ (321C,321RJ)
กระเบาะไล่ลม

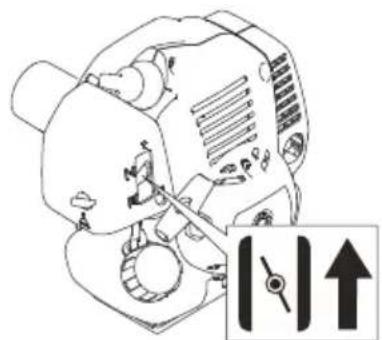

ทิศทางในการปิดโชัด
ทิศทางในการเป็ดโชัด
การปล่อยเสียงรบกวนสู่สิ่งแวดล้อมอ้างคำสิ่งของ ประชาคมยุโรป การปล่อยมลพิษของผลิตภัณฑ์ระบุ ไว้ในบทข้อมูลทางเทคนิคและบนฉลาก
ป้ายพิกัดแสดงหมายเลขซีเรียล yyyy คือปีที่ผลิต ww คือ สัปดาหที่ผลิต
yyyyMMddxxxx
หมายเหตุ: สัญลักษณ์/สติกเกอร์อื่น ๆ บนผลิตภัณฑ์อ้างอิงข้อ กำหนดการรับรองสำหรับขอบเขตเชิงพาณิชย์อื่น ๆ
ความรับผิดต่อผลิตภัณฑ์
ตามที่อ้างถึงในกฎหมายความรับผิดต่อผลิตภัณฑ์ เราะะไม่รับผิดชอบต่อความเสียหายที่เกิดจากผลิตภัณฑ์ของเราหาก:
- สินค้าไม่ได้รับการซ่อมแซมอย่างถูกต้อง
- ผลิตภัณฑ์ได้รับการซ่อมแซมด้วยขั้นส่วนที่ไม่ได้มาจากผู้ผลิตหรือไม่ได้รับการรับรองจากผู้ผลิต
- สินค้ามือุปกรณ์เสริมที่ไม่ได้มาจากผู้ผลิตหรือไม่ได้รับการ รับรองจากผู้ผลิต
- ผลิตภัณฑ์ไม่ได้รับการซ่อมแซมที่ศูนย์บริการที่ได้รับอนุมัติ หรือโดยหน่วยงานที่ได้รับอนุมัติ
ความปลอดภัย
คำ retainsความด้านความปลอดภัย
คำู้ักัดความต่อไปนี้ให้ระดับความรุนแรงของคำสัญญาณ แต่ละคำ
คำเตือนะการบาดเจ็บต่อบุคคล
ข้อควรระวัง:ข้อควรระวัง:ความเสียหายต่อผลิตภัณฑ์
หมายเหตุ์ข้อมูลนี้กำให้ผลิตภัณฑ์ใช้งานง่ายขึ้น
คำแนะ^nำด้านความปลอดภัยทั่วไป
คำเตือนะอ่านคำแนะ^nำคำเตือนที่ให้มากับ ผลิตภัณฑ์ก่อนที่คุณจะใช้งาน
- ใช้ผลิตภัณฑอย่างถูกต้อง การบาดเจ็บหรือเสียซีวิตอาจเป็น ผลงานจากการใช้อย่างไม่ถูกต้อง ใช้ผลิตภัณฑ์สำหรับงาน ที่แนะนําในคู่มื่อนี้เท่านั้น หามใช้ผลิตภัณฑ์สำหรับงานอื่น ๆ
- ปฏิบัติตามคำแนะนําในคู่มีอนี้ ปฏิบัติตามสัญลักษณ์ความปลอดภัยและคำแนะนําต้านความปลอดภัย หากผู้ปฏิบัติงานไม่ปฏิบัติตามคำแนะนําและสัญลักษณ์ อาจเกิดผลการบาดเจ็บ ความเสียหาย หรือการเสียชีวิตได้
- อย่าทั้งคู่มีอื่น ใช้คําแนะนําสำหรับการประกอบ ใช้งาน และ ดูแลให้ผลิตภัณฑ์ของคุณอยู่ในสภาพดี ใช้คําแนะนําสำหรับ การติดตั้งซุดและอุปกรณ์เสริมให้ถูกต้อง ใช้เฉพาะสิ่งที่แนบ มาและอุปกรณ์เสริมที่ผ่านการรับรองเท่านั้น
- ห้ามใช้ผลิตภัณฑ์ที่ยํารุด ปฏิบัติตามกำหนดการบํารุงรักษา たําเนินการบํารุงรักษาตามคําแนะนําในคู่มือนี้เท่านั้น ศูนย์ บริการที่ได้รับอนุมัติจะต้องถําเนินการบํารุงรักษาอื่น ๆ ทั้งหมด
- คู่มือนี้ไม่สามารถรวมทุกสถานการณ์ที่อาจเกิดขึ้นเมื่อคุณใช้ผลิตภัณฑ์ ให้ระมัดระวังและใช้สามัญสํานึกของคุณ หากคุณไม่แน่ใจเกี่ยวกับสถานการณ์ ห้ามใช้งานผลิตภัณฑ์หรือบํารงรักษาผลิตภัณฑ์ โดยให้สอบถามข้อมูลกับผู้เชี่ยวชาญด้านผลิตภัณฑ์ ตัวแทนเจ้าหน่าย ตัวแทนบริการ หรือศูนย์บริการที่ได้รับอนุมัติ
- ถอดสายหัวเทียนเก่อนประกอบผลิตภัณฑ์ นำผลิตภัณฑ์ไปจัด เก็บหรือบำรุงรักษา
- อย่าใช้ผลิตภัณฑ์หากมีการเปลี่ยนแปลงจากข้อกำหนดเบื้อง ต้น ห้ามเปลี่ยนชิ้นส่วนของผลิตภัณฑ์โดยไม่ได้รับการ อนุมัติจากผู้ผลิต ใช้เฉพาะชิ้นส่วนที่ได้รับอนุมัติจากผู้ผลิต เท่านั้น การบาดเจ็บหรือเสียชีวิตอาจเป็นผลมาจากการบํารุง รักษาที่ไม่ถูกต้อง
-
ห้ามสุดดมไอระเหยจากเครื่องยนต์ การสุดดมไอโอเสียงของ เครื่องยนต์เป็นเวลานานนกําให้เกิดความเสียงต่อสุขภาพ
-
ห้ามสตาร์ทผลิตภัณฑ์ในอาคารหรือใกล้วตุไวไฟ คว้นไอ เลียร้อนและอาจมีประกายไฟซึ่งอาจกําให้เกิดไฟใหม่ได้ การไหลของอากาศที่ไม่เพียงพออาจกําให้เกิดการบาดเจ็บหรือ เลียซีวิตได้นে่องจากขาดอากาศหายใจหรือจาก คารบอนมอบSKIชด์
- เมื่อคุณใช้ผลิตภัณฑ์นี้ เครื่องยนต์จะสร้างสนามแม่เหล็กไฟฟ้า สนามแม่เหล็กไฟฟ้าอาจกําให้รากพันเทียมเสียหายได้ พุดคุยกับแพทย์และผู้ผลิตรากพันเทียมทางการแพทย์ของคุณเกอนที่คุณจะใช้งานผลิตภัณฑ์
- อย่าให้เด็กใช้งานผลิตภัณฑ์ อย่าให้บุคคลที่ไม่มีความรู้เกี่ยว กับคำแนะนำใช้งานผลิตภัณฑ์
- Xinlan jiaquan qian gaoqian p##an pl##gao ##o## ######
- ล้อคผลิตภัณฑ์ไว้ในบริเวณที่ไม่ให้เด็กและบุคคลที่ไม่ได้รับอนุญาตเข้าถึงได้
- ผลิตภัณฑ์สามารถดีตัวสุดออกมาและทำให้เกิดการบาดเจ็บได้ ปฏิบัติตามคําแนะนําต้านความปลอดภัยเพื่อลดความเสี่ยงของการบาดเจ็บหรือเสียชีวิต
- อย่าออกห่างผลิตภัณฑ์เมื่อติดเครื่องอยู่
- ผู้ใช้งานผลิตภัณฑ์เป็นผู้รับผิดชอบหากเกิดอุบัติเหตุขึ้น
- ให้แน่ใจว่าชั้นส่วนต่าง ๆ ไม่ข้ารดเสียหายก่อนที่คุณจะใช้ผลิตภัณฑ์
- ให้แน่ใจว่าคุณอยู่ห่างจากบุคคลอื่นหรือสัตว์อื่นอย่างน้อย 15 เมตร (50 พต) กอนทัคุณจะใช้ผลิตภัณฑ์ ให้แน่ใจว่า บุคคลในพื้นที่ใกล้เคียงรู้ว่าคุณจะใช้ผลิตภัณฑ์
- อ้างถึงกฎหมายในประเทศไทยหรือท้องถิ่น สามารถป้องกันหรือ ลดการทำงานของผลิตภัณฑ์ได้ในบางสภาวะ
- อย่าใช้ผลิตภัณฑหากคุณรู้สึกเหนื่อยลา หรือมีผลกระทบจาก แอลกอฮอล์ ยาเสพติดหรือยารักษาโรค สิ่งเหล่านี้อาจส่งผล ต่อการมองเห็น ความตื่นตัว การประสาน หรือการตัดสินใจ ของคุณ
คำแนะนำเพื่อความปลอดภัยในการใช้งาน
- ให้แน่ใจว่าได้ประกอบผลิตภัณฑอย่างสมบูรณ์ก่อนใช้งาน
- ก่อนสตาร์ท เคลื่อนย้ายผลิตภัณฑ์ห่าง 3 ม. (10 พต) จาก เท่าแหน่งที่คุณเต็มป้ามันในถังน้ํามันแข็อเพลิง วาง ผลิตภัณฑ์บนพื้นผิวเรียบ ให้แน่ใจว่าชุดตัดไม่สัมผัสกับพื้น หรือวัตถุอื่น ๆ
- ผลิตภัณฑ์อาจทำให้วัตถุกระเดิน오อกมา ซึ่งอาจทำให้ดวงตา บาดเจ็บได้ ใช้อุปกรณ์ป้องกันดวงตาที่ผ่านการรับรองเสมอ เมื่อคุณใช้งานผลิตภัณฑ์
- ระวัง เด็กอาจเข้าใกล้ผลิตภัณฑ์โดยที่คุณไม่รู้ตัวระหว่างการใช้งาน
- ห้ามใช้งานผลิตภัณฑ์หากมีบุคคลอยู่ในพื้นที่กํางาน ให้หยุด ผลิตภัณฑ์หากมีคนเข้าไปในพื้นที่กํางาน
- ให้แน่ใจว่าคุณเป็นผู้ควบคุมผลิตภัณฑ์อยู่เสมอ
- อย่าใช้ผลิตภัณฑ์หากคุณไม่สามารถรับความช่วยเหลือไต้ หากเกิดอุบัติเหตุ ก่อนที่คุณจะเริ่มใช้งานผลิตภัณฑ์ให้น่าใจ
เสมอว่าผู้อื่นรู้วาคุณจะใช้งานผลิตภัณฑ์
- ห้ามหันกลับพร้อมกับผลิตภัณฑ์ก่อนที่คุณจะแน่ใจว่าบุคคล หรือสัตว์อยู่ในพื้นที่ปลอดภัย โดยไม่อยู่ในพื้นที่ทำงาน
- นําวัสดุที่ไม่ต้องการทั้งหมดออกจากพื้นที่ทำงานก่อนเริ่มงาน หากชุดตัดกระทบกับวัตถุ วัตถุนั้นสามารถกระเดินออกมาและทำให้ได้รับบาดเจ็บหรือเสียหายได้ วัสดุที่ไม่ต้องการสามารถพันรอบหัวตัดและก่อให้เกิดความเสียหายได้
- Formatพื้นผลิตภัณฑ์ในสภาพอากาศเลวร้าย (หมอก ฝน ลม แรง ความเสี่ยงจากฟ้าผ่า หรือสภาพอากาศอื่น ๆ) สภาวะที่เป็นอันตราย (เช่น พื้นผิวที่ลื่น) สามารถเกิดขึ้นได้นี้เจงจาก สภาพอากาศเลวร้าย
- ให้แน่ใจว่าคุณสามารถเคลื่อนไหวได้อย่างอิสระและทำงาน ในตําแหน่งที่มั่นคง
- ให้แน่ใจว่าคุณไม่หกล้มเมื่อใช้ผลิตภัณฑ์ อย่าเอียงเมื่อคุณ ใช้งานผลิตภัณฑ์

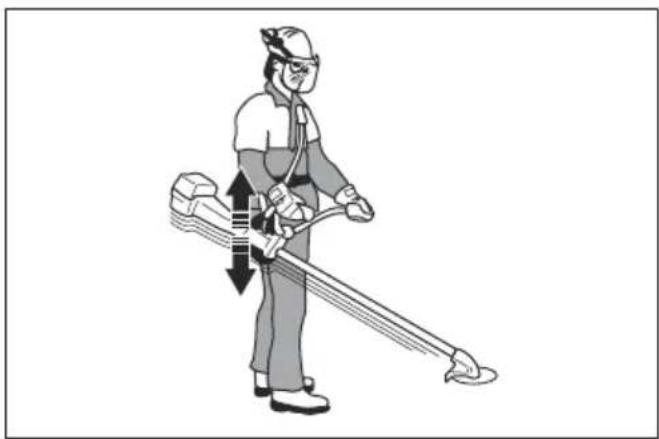

- ถือผลิตภัณฑ์ด้วยมือหั้งสองข้างเสมอ โดยถือผลิตภัณฑ์ไว้ทางด้านขวาของร่างกาย
- ใช้งานผลิตภัณฑ์ชุดตัดให้อยู่ไต้เอวของคุณ
- หากตัวควบคุมโชคออยู่ในดำเนften่งโชคเมื่อสตาร์ท เครื่องยนต์ อุปกรณ์ตัดจะเริ่มหมุน
- หามสัมผัสเพื่องดอกจากหลังจากดับเครื่องยนต์ เพื่องดอกจากจะร้อนหลังจากดับเครื่องยนต์ บริเวณที่ร้อนอาจทำให้เกิดการบาดเจ็บได้
• ดับเครื่องยนต์ก่อนเคลื่อนย้ายผลิตภัณฑ์
• ดับเครื่องยนต์ก่อนเคลื่อนย้ายผลิตภัณฑ์ - ห้ามวางผลิตภัณฑ์ลงขณะเป็ดเครื่อง
- ก่อนที่คุณจะนำวัสดุที่ไม่ต้องการออกจากผลิตภัณฑ์ ให้ดับ เครื่องยนต์และรองนกว่าอุปกรณ์ตัดจะหยุด ปล่อยให้ อุปกรณ์ตัดหยุดก่อนที่คุณจะหรือผู้ช่วยนำวัสดุที่ตัดออก
อุปกรณ์ป้องกันส่วนบุคคล
คำเตือน: จำนวนคำแนะ^nำคำเตือนที่ติมมาก่อนที่คุณ จะใช้ผลิตภัณฑ์
- ใช้อุปกรณ์ป้องกันส่วนบุคคลที่ถูกต้องเสมอเมื่อคุณใช้งานผลิตภัณฑ์ อุปกรณ์ป้องกันส่วนบุคคลไม่ได้ขจัดความเสี่ยงต่อการบาดเจ็บแต่อุปกรณ์ป้องกันภัยส่วนบุคคลจะลดระดับการบาดเจ็บหากเกิดอุบัติเหตุ
- ใช้อุปกรณ์ป้องกันดวงตาที่ไต้ผ่านการรับรองเสมอใน ขณะที่คุณใช้งานผลิตภัณฑ์
- ห้ามใช้งานผลิตภัณฑ์ด้วยเท้าเปล่าหรือรองเท้าเปิด ใช้รองเท้าบูทกันเลื่นสำหรับงานหนักเสมอ
- ใช้ทางเกงขายาวสำหรับงานหนัก
- หากจำเป็น ให้ใช้ถุงมือป้องกันที่ผ่านการรับรอง
- ใช้หมวกนิรถัยหากเป็นไปได้ที่จะมีวัตถุตกใส่ศีรษะ
- ใช้ที่ครอบหูที่ผ่านการรับรองเสมอในขณะที่ใช้งาน ผลิตภัณฑ์ เสียงรบกวนเป็นเวลานานอาจกำให้สุญเสีย การได้ยืนที่เกิดจากเสียงรบกวน
- ตรวจสอบให้แน่ใจว่าคุณมีชุดปฐมพยาบาลอยู่ไกล
อุปกรณ์ป้องกันบนผลิตภัณฑ์
- ให้แน่ใจว่าคุณฑําการบํารุงรักษาผลิตภัณฑ์อย่าง สบำเสมอ
- อายุการใช้งานของผลิตภัณฑ์เพิ่มขึ้น
- ความเสียงในการเกิดอุบัติเหตุลตลง ให้ตัวแทนจำหน่ายที่ได้รับอนุมัติหรือศูนย์บริการที่ได้รับอนุมัติตรวจสอบผลิตภัณฑ์เป็นประจําเพื่อกําการปรับเปลี่ยนหรือช่อมแซม
- ห้ามใช้ผลิตภัณฑ์กับอุปกรณ์ป้องกันที่ชํารุดเสียหาย หากผลิตภัณฑ์เสียหาย โปรดติดต่อศูนย์บริการที่ได้รับ อนุมัติ
ตัวลือคดันเร่ง
การลือกทริกเกอร์คันเร่ง (A) ป้องกันการทำงานโดยไม่ได้ ตั้งใจของทริกเกอร์คันเร่ง (B) กตตัวลือกคันเร่ง (A) เพื่อ ปล่อยทริกเกอร์คันเร่ง (B) เมื่อคุณปล่อยที่จับ การลือกทริก เกอร์คันเร่ง (A) และทริกเกอร์คันเร่ง (B) จะกลับไปที่ เท่าแหน่งเริ่มต้น
- ให้แน่ใจว่าทริกเกอร์คันเร่ง (B) ถูกล้อคที่ตําแหน่งเดินเบาเมื่อ คุณปลดล้อคทริกเกอร์คันเร่ง (A)
- กดล็อกเอาต์ทริกเกอร์คันเร่ง (A) และให้น่าใจว่าได้กลับไป ที่ตําแหน่งเริ่มต้นเมื่อคุณปล่อย
- กดทริกเกอร์คันเร่ง (B) และให้แน่ใจว่าได้กลับไปที่Ceแหน่ง เริ่มต้นเมื่อคุณปล่อย
สตาร์ทเครื่องแล้วเหยียบค้นเร่งเต็มที่ ปล่อยทริกเกอร์คันเร่ง (B) และตรวจสอบว่าชุดตัดหยุดลง หากชุดตัดหมุนโดยที่คันเร่งอยู่ในทำแหน่งเดินเบา ให้ตรวจสอบสกรูปรับรอบเดินเบาของคาร์บุเรเตอร์

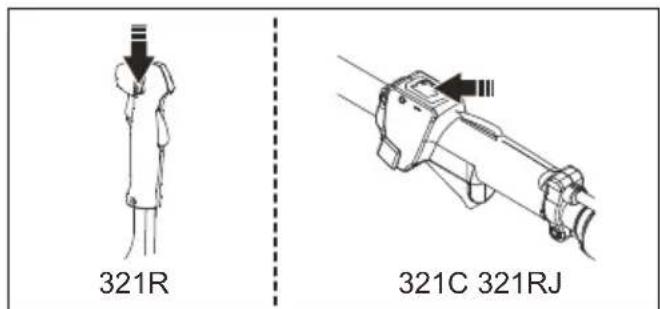

สวิตช์หยุด
สตาร์ทเครื่อง ให้แน่ใจว่าเครื่องยนตัดับเมื่อคุณเลื่อนสวิตช์หยุด ไปที่ตําแหน่งหยุด


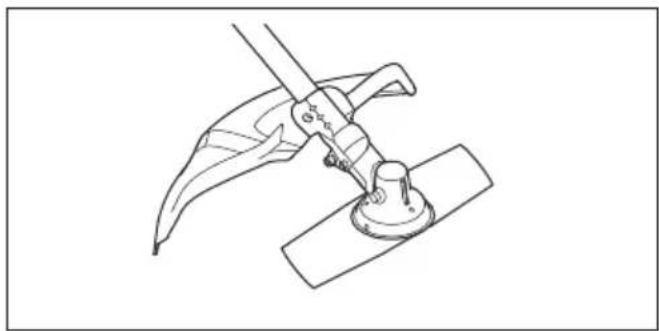

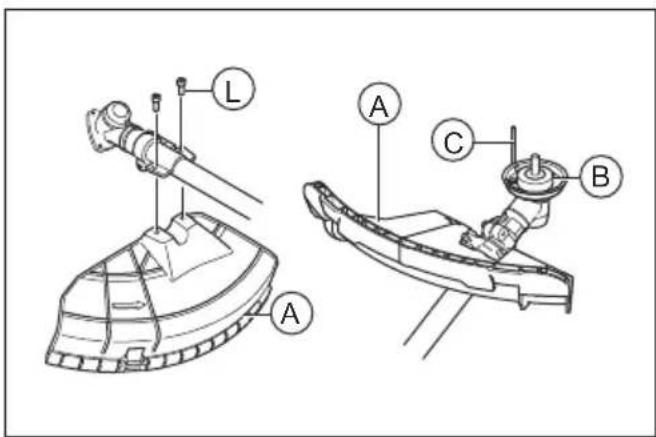

321R 321C 321RJตัวป้องกันอุปกรณ์เสริมการตัด
คําเตือน: อย่าใช้ชุดตัดที่ไม่มีตัวป้องกันที่ผ่านการ รับรอง หากมีการติดตั้งตัวป้องกันที่ไม่ถูกต้องหรือ ข้ารด อาจกำให้ความเสียหายต่อนบุคคลได้
ตัวป้องกันอุปกรณ์เสริมการตัดจะป้องกันไม่ให้วัตถุหลวมหลุดออก มาในทิศทางของผู้ใช้งาน ตรวจสอบความเสียหายของตัวป้องกัน อุปกรณ์เสริมการตัด และเปลี่ยนใหม่หากมีความเสียหาย ใช้ เฉพาะตัวป้องกันที่ผ่านการรับรองสำหรับอุปกรณ์เสริมการตัด เท่านั้น
สายรัดแบบปลดเร็ว (321R)
คําเตือนะ ห้ามใช้สายรัดหากสายรัดแบบปลดเร็ว (A) ข้ารุด ให้น่าใจว่าสายรัดแบบปลดเร็วก้างานอย่างถูกต้องหลังจากที่คุณปรับผลิตภัณฑ์และสายรัด
สายรัดแบบปลดเร็ว (A) อยู่ที่ต้านหน้าของผลิตภัณฑ์ สายรัดต้องอยู่ในตําแหน่งที่ถูกต้องเสมอ ในกรณีฉุกเฉิน การปลดสายรัดอย่างรวดเร็วจะช่วยให้คุณปลดออกจากผลิตภัณฑ์ได้อย่างปลอดภัย


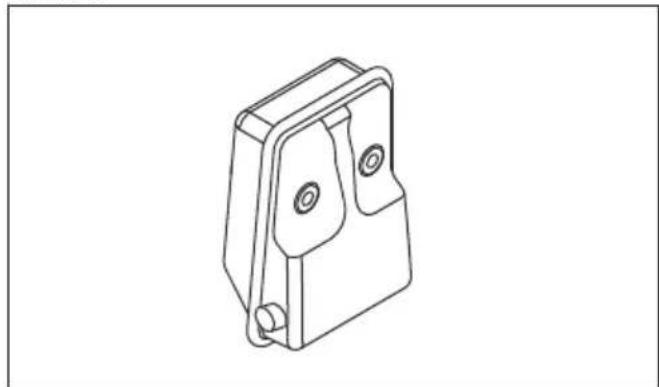

Aท่อไอเสีย
ท่อไอเสียจะรักษาระดับเสียงให้Ce่าที่สุดและกันควันไอเสียให้ห่างจากผู้ปฏิบัติงาน
- ห้ามใช้เครื่องยนต์กับท่อไอเสียที่ข้ารุด ท่อไอเสียข้ารดจะเพิ่มระดับเสียงและความเสี่ยงจากไฟใหม่ วางถังดับเพลิงไว้ใกล้ตัว
- ตรวจสอบอย่างสม่ำเสมอว่าท่อไอเสียติดตั้งเข้ากับผลิตภัณฑ์ หรือไม่
- ห้ามสัมผัสเครื่องยนต์หรือท่อไอเสียเมื่อเครื่องติดอยู่ ห้าม สัมผัสเครื่องยนต์หรือท่อไอเสียหลังจากเครื่องยนต์ดับลงไม่ นาน พื้นผิวที่ร้อนอาจกำให้เกิดการบาดเจ็บได้
- ท่อไอเสียที่ร้อนอาจกำให้เกิดไฟใหม่ได้ โปรดใช้ความระมัดระวังหากคุณใช้ผลิตภัณฑ์ใกล้กับของเหลวหรือควันที่ติดไฟได้
- ห้ามสัมผัสส่วนต่าง ๆ ในท่อไอเสีย หากท่อไอเสียข้ารด ซื้น ส่วนอาจมีสารเคมีก่อมะเร็งบางชนิด

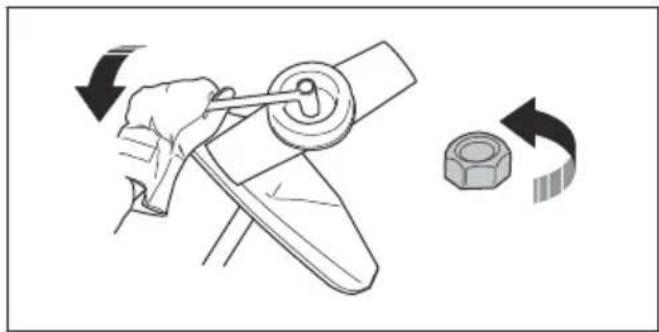

การติดเข้าและการถอดนื้อตล็อค
คำเตือนะ ดับเครื่องยนต์ ใช้ถุงมือป้องกัน และระวัง บริเวณชอบคมของชุดตัด นื้อตล็อกไช่สำหรับติด ชุดต์ตัดบางประเภท นื้อตล็อกเป็นแบบเสียวช้าย
น็อตล็อกไซสำหรับติดชุดตัดบางประเภท โดยนอดล้อจะมีเกลียว ชาย
- ในการติดเข้า ให้ขันเนื้อตล็อคในทิศทางตรงกันข้ามกับทิศทางการหมุนของชุดตัด
- ในการถอดน์ otล้อค ให้คลายน์ otล้อคในทิศทางเดียวกับที่ชุด ตัดหมุน
- ในการคลายและขันน็อตล็อกให้แน่น ให้ใช้ประจกระบอกที่มีด้ามยาว ลูกศรในภาพแสดงบริเวณที่คุณสามารถใช้งาน ประจกระบอกได้
คำเตือนะ เมื่อคุณคลายและขันนี้อดล้อค มีความเสี่ยง ที่จะได้รับบาดเจ็บจากใบมิด คุณต้องแน่ใจเสมอว่า ตัวป้องกันใบมิดป้องกันการบาดเจ็บที่มือของคุณเมื่อ คุณกําเช่นนี้
หมายเหตุ: ให้แน่ใจว่าคุณไม่สามารถหมุนน็อล็อดด้วยมือได้ เปลี่ยนเน็อหากเยื่อบุในลอนไม่มีความต้านทานขั้นต่ํา 1.5 นิวต้น เมตร ต้องเปลี่ยนเน็อล็อดหลังจากใส่ไปแล้วประมาณ 10 ครั้ง
อุปกรณ์ตัด
เลือกและบํารุงรักษาอุปกรณ์ตัดเพื่อ:
- ได้ประสิทธิภาพการตัดสูงสุด
- เพิ่มอายุการใช้งานของอุปกรณ์ตัด
- ปฏิบัติตามคำแนะนำในการตรวจสอบเช็ค ำกรุงรักษา และการ บริการสำหรับท่อไอเสีย
- ใช้ตัวป้องกันที่แนะนําสำหรับอุปกรณ์ตัดเสมอ ดูข้อมูลทางเทคนิค
ค่าเตือนะ ใช้เฉพาะชุดตัดกับตัวป้องกันที่เราแนะนํา เท่านั้น! ดูบทเกี่ยวกับข้อมูลทางเทคนิค ดูคําแนะนํา สำหรับชุดตัดเพื่อตรวจสอบวิธีที่ถูกต้องในการใส่เอ็น ตัดหญ้าและเส้นผ่านศูนย์กลางของเอ็นตัดหญ้าที่ถูก ต้อง
คำเตือน: ชุดตัดที่ผิดพลาดอาจเพิ่มความเสี่ยงใน การเกิดอุบัติเหตุ
คําเตือน: ดับเครื่องยนต์เสมอ cetําเนินการใด ๆ กับชุดตัด มันยังคงหมุนต่อไปแม่หลังจากปล่อย ค้นเร่งแล้ว ให้แน่ใจว่าชุดตัดหยุดโดยสมบูรณ์ และถอดฝาครอบหัวเทียนออก่อนที่คุณจะเริ่ม ก้างานกับมัน
อุปกรณ์ตัด (321R,321RJ)
- ใช้ใบมีดและมีตัดหญ้าเพื่อตัดหญ้าหยาบ
- ไซที่หัวทริมเมอตัดเล็มหญ้า
- ใบมัดที่ลับคมไม่ถูกต้องหรือเสียหายจะเพิ่มความเสี่ยงในการเกิดอุบัติเหตุ รักษาฟันของใบมัดให้คมอย่างถูกต้อง กําตามคำแนะนำและใช้เกจตะใบที่แนะนำ
- ตรวจสอบชุดการตัดสำหรับความเสียหายหรือรอยแตกเปลี่ยนชุดการตัดที่เสียหายใหม่
- ใช้เฉพาะชุดตัดที่มีตัวป้องกันที่แนะนําเท่านั้น ตุอุปกรณ์ เสริมในหน้า 159

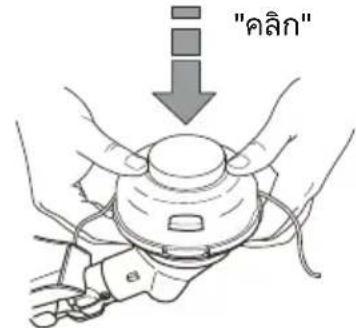

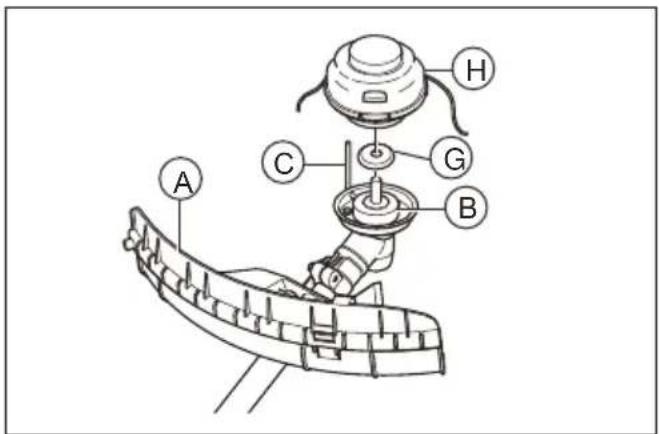

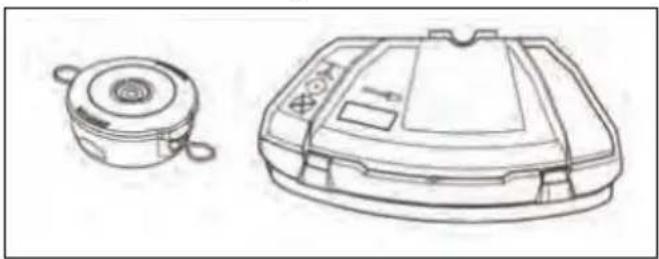

หัวทริมเมอร์
คำเตือนะ ให้แน่ใจเสมอว่าเอ็นตัดหญ้าพันรอบถังอย่างแน่นหนาและสบำเสมอเพื่อป้องกันการสั้นสะท้านที่เป็นอันตราย
- ใช้เฉพาะหัวทริมเมอร์และเอ็นตัดหญ้าที่แนะนำเท่านั้น
- ใช้เฉพาะชุดการตัดที่แนะนําเท่านั้น
- เครื่องขนาดเล็กต้องใช้หัวทริมเมอร์ขนาดเล็กและในกำหนด
- เดียวกัน

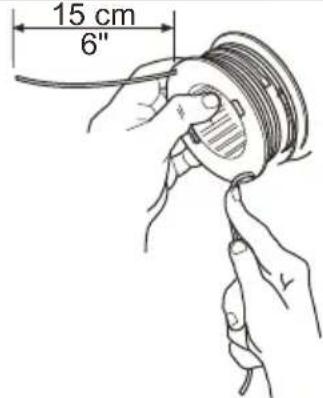

- ความยาวของสายทริมเมอร์มีความสำคัญ สายทริมเมอร์ที่มีเส้น ผ่านศูนย์กลางเท่ากัน เส้นที่ยาวกว่าต้องการกำลังเครื่องยนต์ ที่มากกว่าสายทริมเมอร์ที่สั้นกว่า
- ให้แน่ใจว่าใบมีดบนตัวป้องกันทริมเมอร์ไม่เสียหาย สิ่งนี้จะตัด เอ็นตัดหญ้าให้ได้ความยาวที่ถูกต้อง
- แซ่สายทริมเมอร์ในน้ำสองสามวันก่อนไซ้เพื่อเพิ่มอายุชัย
ใบมีดตัดหญ้าและเครื่องตัดหญ้า (321R,321RJ)
- ใช้ผลิตภัณฑ์ที่มีใบมัดตัดหญ้าที่ผ่านการรับรอง อย่าใช้ใบมัดตัดหญ้าที่ไม่ได้ติดตั้งซิ้นส่วนที่จำเป็นทั้งหมดอย่างเหมาะสมให้นแน่ใจว่าการติดตั้งกําอย่างถูกต้องและใช้ซิ้นส่วนที่เหมาะสม การติดตั้งที่ไม่เหมาะสมอาจกําให้ใบมัดหลุดออกและ ก่อการบาดเจ็บสาหัสต่อผู้ใช้งานหรือผู้ยืนดู
• สมถุงมือป้องกันเมื่อคุณเจ็บหรือทำการบํารุงรักษาใบมีด - ใช้อุปกรณ์ป้องกันศีรษะเมื่อคุณใช้งานผลิตภัณฑ์ที่มีใบมีดตัดหญ้า
- ใบมีตตัดหญ้าและเครื่องตัดหญ้าใช้สำหรับตัดหญ้าหยาบ
- ใบมีตัดหลุ่น้ําอาจกําให้เกิดการบาดเจ็บได้นในขณะที่ยังคงหมุนต่อไปหลังจากที่ดับเครื่องยนต์หรือปล่อยดันเร่ง ให้แน่ใจว่าใบมีตัดหลุ่น้ําหยุดหมุน โดยสมบูรณ์ก่อนทำการบํารุงรักษาใด ๆ
- ดับเครื่องยนต์ก่อนที่คุณจะทำงานกับชุดตัด ให้แน่ใจว่าชุดตัด หยุดอย่างสมบูรณ์ ถอดสายไฟออกจากหัวเทียน
- ใช้เฉพาะชุดตัดที่ได้รับอนุมัติหรือใบมัดที่ลับให้คมอย่างถูกต้องเท่านั้น

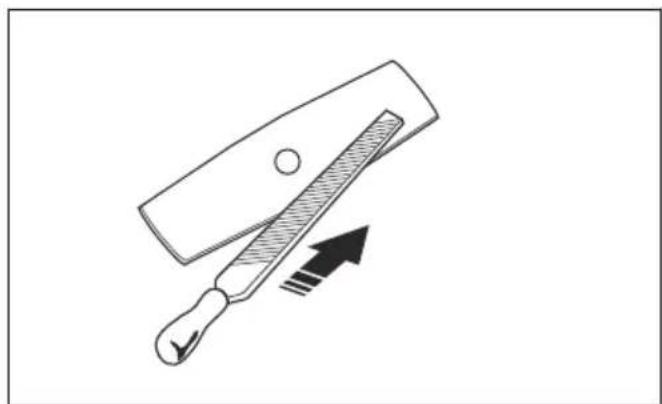

- ลับฟันใบมิตให้คมอย่างถูกต้อง
- ห้ามไซชุดตัดที่ขํารุด

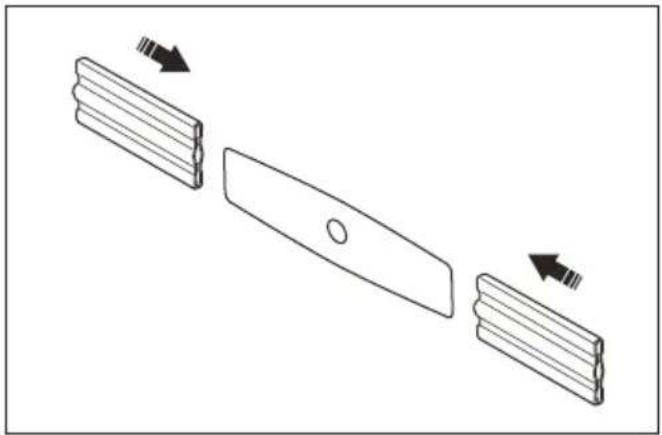

- ติดตัวป้องกันการขนส่งเข้ากับใบมีดตัดหญ้าเมื่อคุณขนย้าย หรือจัดเก็บผลิตภัณฑ์
แรงพลักใบมีด (321R,321RJ)
- แรงผลกระทบบมัดเป็นการเคลื่อนผลกระทบที่ไปด้านข้าง ข้างหน้า หรือข้างหลังอย่างกะทันเห็น แรงผลกระทบบมัดเกิดขึ้นเมื่อใบมิตตัด หญ้ากระทบกับวัตถุที่ไม่สามารถตัดได้ ในพื้นที่ที่ม่องเห็นวัสดุ ถูกตัดได้ยาก ความเสี่ยงของแรงผลกระทบบมัดจะเพิ่มขึ้น
- เมื่อมีแรงพลักใบมิด จะมีความเสี่ยงเมื่อผลิตภัณฑ์หรือผู้ใช้งานเคลื่อนออกจากたําแหน่ง ใบมีดที่เคลื่อนที่สามารถกระทบกับผู้ยืนดูและมีความเสี่ยงที่จะได้รับบาดเจ็บ
- หากใบมีดงอ มีรอยแตก หักหรือเสียหาย ให้ทั้งใบมีดไป
- ใช้ใบมีดที่คม ความเสี่ยงของการแรงผลกระทบใบมัดจะเพิ่มขึ้นเมื่อ ใบมีดไม่คม
ความปลอดภัยของเชื้อเพลิง
- ห้ามสตาร์ทผลิตภัณฑ์หากมีน้ํามันเชื้อเพลิงหรือน้ํามันเครื่องอยู่บนผลิตภัณฑ์ นําเชื้อเพลิง/น้ํามันเครื่องที่ไม่ต้องการออกแล้วปล่อยให้ผลิตภัณฑ์แห้ง นําเชื้อเพลิงที่ไม่ต้องการออกจากผลิตภัณฑ์
- หากคุณทำเชื้อเพลงหกใส่เลื้อผ้า ให้เปลี่ยนเลื้อผ้าทันที
- อย่าให้เชื้อเพลิงหกใส่ら่างกาย เพราะอาจทำให้เกิดการบาดเจ็บได้ หากเชื้อเพลิงหกใส่ら่างกาย ให้ใช้สมู่และน้ำเพื่อขจัดเชื้อเพลิง
- ห้ามสตาร์ทเครื่องยนต์หากคุณทำน้ำมันหรือเซื้อเพลิงหกใส่ผลิตภัณฑ์หรือบนร่างกายของคุณ
- ห้ามสตาร์ทผลิตภัณฑ์หากเครื่องยนต์มีการรั่วเกิดขึ้น ตรวจ สอบเครื่องยนต์อย่างสำเสมอว่ามีการรั่วหรือไม่
- ระมัดระวังเรื่องน้ํามันเชื้อเพลิง เซื้อเพลิงติดไฟได้และคว้นจะระเบิดและอาจทำให้บาดเจ็บหรือเสียชีวิตได้
- ห้ามสุดดมไอน้ํามันเชื้อเพลงอาจทำให้เกิดการบาดเจ็บได้ ให้นแน่ใจว่ามีการไหลเวียนของอากาศเพียงพอ
- ห้ามสูบบุหรี่ใกล้น้ำมันเชื้อเพลงหรือเครื่องยนต์
- อย่างวัตถุอุ่นไว้ใกล้นำมันเชื้อเพลิงหรือเครื่องยนต์
- ห้ามเติมน้ำมันเชื้อเพลิงขอนะเครื่องยนต์ติดอยู่
- ให้แน่ใจว่าเครื่องยนต์เย็นแล้วก่อนที่คุณจะเติมเชื้อเพลง
- ก่อนเติมเชื้อเพลิง ให้เปิดฝากน้ํามันซ้า ๆ และปล่อยแรงดันออกอย่างระมัดระวัง
- ห้ามเติมน้ำมันเชื้อเพลิงให้กับเครื่องยนต์ในอาคาร เพราะการไหลของอากาศไม่เพียงพออาจทำให้บาดเจ็บหรือเสียซีวิตได้ จากการขาดอากาศหายใจหรือคาร์บอนแมนอกไซด์
- ขันฝากน้ํามันเชื้อเพลิงให้แน่น มิฉะนั้น อาจเกิดไฟใหม่ได้
- ก่อนสตาร์ทเครื่อง ให้เคลื่อนย้ายผลิตภัณฑ์ห่างจากตําแหน่ง ที่คุณเติมน้ำมันใส่ถังอย่างน้อย 3 ม. (10 พต)
- อย่าเติมน้ำมันเชื้อเพลงใส่ในถังน้ำมันเชื้อเพลงมากเกินไป
- ให้น่าใจว่าไม่มีการรั่วไหลเกิดขึ้นเมื่อคุณเคลื่อนย้าย ผลิตภัณฑ์หรือภาชนะบรรจุบำมันเชื้อเพลง
- ห้ามวางผลิตภัณฑ์หรือภาชนะบรรจุน้ำมันเชื้อเพลิงในบริเวณ ที่มี performances 以此ว่าไฟ หรือไฟนําร่อง ให้น่าใจว่าพื้นที่จัด เก็บไม่มี performances
- ใช้ภาชนะบรรจุที่ผ่านการรับรองเท่านั้นเมื่อคุณเคลื่อนย้าย บ้านัมนเซื้อเพลงหรือเก็บบ้านัมนเซื้อเพลงเข้าที่จัดเก็บ
- จัดถังน้ำมันเชื้อเพลิงให้ว่างเปล่าก่อนจัดเก็บระยะยาว ปฏิบัติตามกฎหมายท้องถิ่นว่าจะทั้งน้ำมันเชื้อเพลิงที่ไหน
• ทำความสะอาดผลิตภัณฑ์ก่อนจัดเก็บระยะยาว - ถอดสายหัวเทียนก่อน^nำผลิตภัณฑ์ไปจัดเก็บ เพื่อให้นแน่ใจว่า เครื่องยนต์จะไม่สตาร์ทโดยไม่ได้ตั้งใจ
คําแนะนําด้านความปลอดภัยสำหรับการบํารุงรักษา
- หากคุณไม่สามารถปรับความเร็วรอบเดินเบาเพื่อให้ชุดตัดหยุด ให้ติดต่อศูนย์บริการของคุณ ห้ามใช้ผลิตภัณฑ์จนกว่าผลิตภัณฑ์จะได้รับการปรับหรือช่อมแซมอย่างถูกต้อง
การประกอบชิ้นส่วน
คําเตือน: จำนวนบทต้านความปลอดภัยก่อนประกอบ ผลิตภัณฑ์

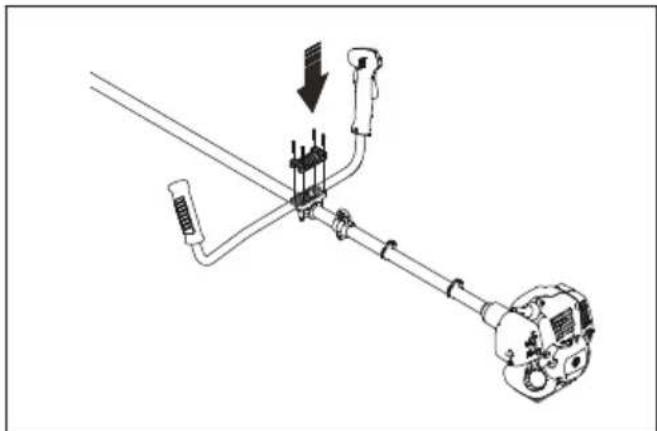

การติดตั้งแฮนด์บาร์ (321R)
- ติดตั้งแยนด์บาร์ในแคลมป์เซนด์บาร์บนเพลา
- ติดตั้งส่วนบนของแคลมป์แสนด์บาร์เข้ากับแสนด์บาร์ ให้แน่ใจว่าได้ติดตั้งแคลมป์เข้ากับบริเวณที่เป็นสันของแสนด์บาร์ ดูภาพประกอบ
- สวมส่ายรัดและแขวนผลิตภัณฑ์ด้วยขอเกี่ยว
- กําการปรับครั้งสุดท้ายเพื่อให้น่ใจว่าผลิตภัณฑ์อยู่ใน ตําแหน่งที่สะดวกสบายเมื่อห้อยจากสายรัด
การติดตั้งห่วงจับ (321C,321RJ)
- ถอดสกรูลี่ตัว
- วางที่จับห่วงบนเพลาแล้วใส่แคลมป์ด้านล่างไต้เพลา
- จัดตําแหน่งรูในที่ห่วงจับให้ตรงกับรูสกรูในแคลมป์ด้าน ล่าง
- ติดตั้งสกรูด้วยนื้อตแล้วขันให้แน่น
ต่อสายค้นเร่งและสายสวิทช์หยุด (321R)
- ถอดฝ่าครอบตัวกรองอากาศ
- ติดตั้งสายค้นเร่ง (A) ผ่านตัวยืดคาร์บูเรเตอร์ (B)
- หมุนปลอกตัวปรับสาย (C) เข้าไปในตัวยืดคาร์บูเรเตอร์จน สุด
- ไส่ข้อต่อสล็อต (D) บนคาร์บุเรเตอร์ ในตอนนี้ รูแบบฟัง (E) สําหรับทางปลาเคเบิล (F) อยู่ห่างจากปลอกตัวปรับสาย (C)
- ให้แน่ใจว่าทางปลาสายเคเบิล (F) หย่อนลง
- ใช้งานทริกเกอร์คันเร่งบ้าง เพื่อให้แน่ใจว่าทำงานอย่างถูกต้อง
- ปรับปลอกตัวปรับสาย (C)
ก) ให้แน่ใจว่าจุดหยุดบนลูกเบี้ยวค้นเร่งคาร์บุเรเตอร์ แตะค้นเร่งอย่างถูกต้อง
ข) ให้แน่ใจว่ารักษาตําแหน่งสายเคบิลอยู่ที่ 1-2 มม. ระหว่าง ตัวดึงสายเคบิล (F) และข้อต่อสล็อตเมื่อกดทริกเกอร์คัน เร่งจนสุด
- ต่อสายไฟสวิตช์หยุด (H) กับขั้วต่อจากเครื่องยนต์
- ติดตั้งฝากรอบตัวกรองอากาศ
การติดตั้งตัวป้องกันใบมีดและใบมีดตัดหญ้า (321R, 321RJ)
ข้อควรระวัง: ใช้เฉพาะตัวป้องกันใบมิดที่ผ่านการ รับรองเท่านั้น ดูอุปกรณ์เสริมในหน้า 159
- ติดตัวป้องกันใบมีด/ตัวป้องกันชุดตัด (A) เข้ากับเพลาแล้วขัน ให้แน่นด้วยสลักเกลียว (L)
- ติดตั้งติสก์ไตรฟ์ (B) บนเพลาส่งกำลัง
- หมุนเพลาส่งกำลังจนกว่ารูไตรหนึ่งของติสก์ไตรฟอยู่ในแนว เดียวกับรูที่เกี่ยวช้องในตัวเรือนเกียร์
- ใส่สลักลือค (C) ลงในรูเพื่อล็อคเพลา
- ไส่ใบมืด (D) หน้าแปลนรองรับ (G) และถ้วยรองรับ (F) บนเพลาส่งกำลัง
- ใส่ถ้วยรองรับ (F) บนเพลาส่งกำสังโดยให้นต้านที่ไม่แนนราบ หันเข้าหาใบมีด
- ติดตั้งนืด (E) จับเพลาของประจําให้ใกล้ตัวป้องกันใบมีด ให้มากที่สุด ในการขันนืดให้แน่น คุณต้องหมุนประจําไปใน ทิศทางตรงกันข้ามกับการหมุน ขันนืดให้แน่นด้วยแรงบิด 35-50 นิวต้นเมตร (3.5-5 กม.)
หมายเหตุ เกลี่ยวข้างช้าย.
คำเตือน: หากคุณติดตั้งใบมิดไม่ถูกต้อง อาจกำให้ เกิดการบาดเจ็บได้
การติดตั้งตัวยิดบนตัวป้องกันชุดตัด (321R,321RJ)
- ติดตั้งตัวยืด (B) บนตัวป้องกันชุดตัด (A)
การติดตั้งตัวป้องกันทริมเมอร์และหัวทริมเมอร์ (321R,321RJ)
- ติดตั้งตัวป้องกัน (A) กับเพลาด้วยสลักเกลียว (L) ในแน่ใจ ว่าใช้ตัวป้องกันที่ถูกต้องสำหรับหัวทรมเมอร์ที่ถูกต้อง
- ติดติสก์ไตรฟ์ (B) และหน้าแปลนรองรับ (G) เข้ากับเพลาส่ง กำลัง
- ใส่สลักลือค (C) เข้าในรูเพื่อล็อคเพลา
- หมุนหัวทริมเมอร์ทวนเข็มนาฟิกา (H) ทวนเข็มนาฟิกา
- ในการถอดแยกชิ้นส่วน ให้ทำขั้นตอนย้อนกลับ
การติดตั้งตัวป้องกันทริมเมอร์และหัวทริมเมอร์ (321C)
- ติดตัวป้องกัน (A) กับเพลาด้วยสลักเกลียว (L) ให้นแน่ใจว่า ใช้ตัวป้องกันที่ถูกต้องสำหรับหัวทริมเมอร์ที่ถูกต้อง

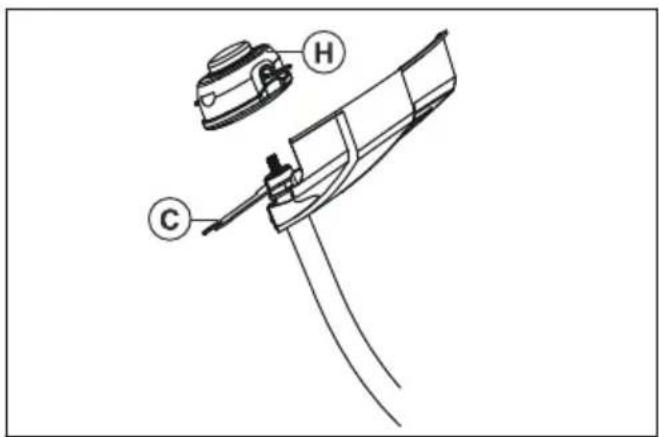

- ใส่ประแจ (C) บนนื้อตเพื่อลื้อคเพลา

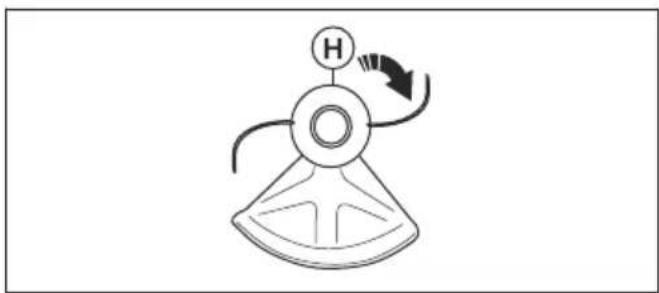

- หมุนหัวทริมเมอร์ (H) ตามเข็มนาฟิกา
การติดตั้งตัวป้องกันการขนส่ง
- ติดตัวป้องกันการขนส่งบนใบมีด
คำเตือนะ ต้องติดผลิตภัณฑ์เข้ากับสายร้อย่างถูก ต้องเสมอ หากไม่เป็นเซ่นนั้น คุณจะไม่สามารถ ควบคุมผลิตภัณฑ์ได้อย่างปลอดภัยและอาจทำให้คุณ หรือผู้อื่นบาดเจ็บได้ อย่าใช้สายรัดที่ยํารุด อย่าใช้ สายรัดแบบปลดเร็วที่การปลดเร็วยํารุด
- ใส่สายรัด
- เซื่อมต่อผลิตภัณฑ์เข้ากับสายรัด
- ปรับสายรัดให้อยู่ในดำเนินการทำงานที่ดีที่สุด
- ปรับสายรัดด้านข้างเพื่อให้ผลิตภัณฑลวงน้ำหนักเท่ากันบนไหล่ของคุณ
a) (321RJ)
- ปรับสายรัดจนกว่าชุดตัดขนาดกับพื้น
- ปล่อยให้ชุดตัดวางบนพื้นเบา ๆ ปรับแคลมป์สายรัดให้ผลิตภัณฑสมดลอย่างถูกต้อง
หมายเหตุ: หากคุณไชู้ใบมัดตัดหญ้า ต้องทรงตัวสูงจากพื้น ประมาณ 10 ชม. /4 นิว
การดำเนินการ
คำเตือนः จำนวนและกำความเข้าใจบท đầuความ ปลอดภัยก่อนใช้งานผลิตภัณฑ์
เชื้อเพลิง
การใช้เชื้อเพลิง
ข้อควรระวัง: ผลิตภัณฑ์นี้เป็นเครื่องยนต์สอง จังหวะ ใช้ส่วนผสมของน้ำมันเบนซินและน้ำมัน เครื่องสองจังหวะ ให้แน่ใจว่าในส่วนผสมใช้น้ํามัน ในปริมาณที่ถูกต้อง อัตราส่วนที่ไม่ถูกต้องของน้ำมัน เบนซินและน้ำมันเครื่องอาจกําให้เครื่องยนต์เสีย หายได้
น้ำมันเบนซิน
ข้อควรระวัง: ห้ามใช้น้ำมันเบนซินที่มีค่าออกเทน น้อยกว่า 90 RON (87 AKI) ซึ่งอาจทำให้ ผลิตภัณฑ์เสียหายได้
ข้อควรระวัง: ห้ามใช้บํามันเบนชินที่มีความเข้มข้น ของเอทานอลมากกว่า 10% (E10) กับ 970651101, 970651301 และ 70651201 เนื่องจากอาจทำใหญ่ ผลิตภัณฑ์เสียหายใด
ข้อควรระวัง: ห้ามใช้น้ํามันเบนซินที่มีความเข้มข้นของเอทานอลมากกว่า 27% (E27) ซึ่งอาจทำให้ผลิตภัณฑ์เสียหายได้
ข้อควรระวัง; ห้ามไซน้ํามันเบนซินที่มีสารตะก้ว ซึ่ง อาจทำให้ผลิตภัณฑ์เสียหายได้
- ใช้น้ํามันเบนซินที่มีค่าออกเทนสูงขึ้น หากคุณใช้ผลิตภัณฑ์ด้วยความเร็วรอบเครื่องยนต์สูงอย่างต่อเนื่องบ่อย
- ไซล่วนผสมของน้ำมันเบนซินไร้สารตะกั่ว /น้ำมันเครื่องคุณภาพดีเสมอ
น้ำมันเครื่องสองจังหวะ
- ใช้เฉพาะน้ำมันเครื่องสองจังหวะคุณภาพสูง โดยเฉพาะน้ำมันเครื่องสองจังหวะสุส่วน่า ใช้เฉพาะน้ำมันเครื่องที่ระบายความร้อนด้วยอากาศ
- อัตราส่วนผสม 25:1 (4%)
- น้ํามันเครื่องที่มีคุณภาพเท่าและอัตราส่วนน้ํามันเครื่อง /เชื้อเพลิงสูง สามารถลดอายุการใช้งานของเครื่องฟอกไอ เสียเชิงเร่งปฏิกิกริยา
- สอบถามตัวแทนจำหน่ายของคุณเมื่อคุณเลือกน้ำมัน
- หากยุสวนน่าไม่มีบำมันเครื่องสองจังหวะ คุณสามารถใช้นำมันเครื่องสองจังหวะอื่นที่มีคุณภาพดี ที่ใช้สำหรับเครื่องยนต์ระบายความร้อนด้วยอากาศ ติดต่อตัวแทนจำนวน่ายของคุณแม่occุณแลือกน้ํามัน
- ห้ามใช้น้ํามันสองจังหวะสำหรับเครื่องยนต์เอาท์บอร์ดที่ ระบายความร้อนด้วยน้ํา น้ํามันเครื่องสองจังหวะบางครั้ง เรียกว่าน้ํามันเอาท์บอร์ด
| น้ํามันเบนซิน สิตร บ้ํามันเครื่อง สิตรจันเครื่อง สิตร | |
| 4%(25:1) | |
| 50.2 | |
| 100.4 | |
| 150.6 | |
| 200.8 | |
ทำส่วนผสมเชื้อเพลง
หมายเหตุ: ใช้ภาชนะบรรจุเชื้อเพลิงที่สะอาดเสมอเมื่อคุณผสม เชื้อเพลิง
หมายเหตุ: ห้ามผสมน้ำมันเชื้อเพลงในปริมาณมากกว่า 30 วัน
- เติมน้ำมันเบนชินครึ่งหนึ่ง
2.เติมน้ำมันเครื่องให้เติม - เขย่าส่วนผสมน้ำมันเชื้อเพลงเพื่อผสมให้เข้ากัน
4.เติมปริมาณน้ำมันเบนซินที่เหลือ - เขย่าส่วนผสมน้ำมันเชื้อเพลิงเพื่อผสมให้เข้ากัน
6.เติมน้ำมันเชื้อเพลงเข้าถัง
เติมน้ำมัน
คําเตือน: ห้ามสุบบุหรี่หรือวางวัตถุร้อนใกล้เชื้อ เพลง ก่อนที่คุณจะเติมนั่มนันเชื้อเพลง ให้ดับ เครื่องยนต์และปล่อยให้เย็นลงสักหลายนาที
ค่าเดือน: เมื่อคุณเติมน้ำมันเชื้อเพลิง ให้เปิดฝากัง น้ำมันเชื้อเพลิงซ้า ๆ เพื่อปล่อยแรงดันที่ไม่ต้องการ
ค่าเตือนะ หลังจากที่คุณเติมน้ำมันเชื้อเพลิงแล้ว ให้ขัน事先ถังน้ำมันเชื้อเพลิงให้นแน่นอย่างระมัดระวังก่อนสตาร์ทเครื่อง ในเคลื่อนย้ายเครื่องออกจากบริเวณเติมน้ำมันและแหล่งพลังงาน
- ใช้ภาชนะบรรจุเชื้อเพลิงที่มีวาล์วป้องกันการรั่วเสมอ
- ให้แน่ใจว่าบริเวณใกล้ฟ้าถังน้ำมันสะอาด การปนเปื้อนในถังอาจทำให้การทำงานมีปัญหา
- เขย่าภาชนะบรรจุน้ำมันเชื้อเพลิงก่อนเติมส่วนผสมน้ำมันเชื้อ เพลิงลงในถังน้ำมันเชื้อเพลิง
การสตาร์ทและดับเครื่อง
ตรวจสอบกอนสตาร์ท
- ตรวจสอบผลิตภัณฑ์ว่ามีชั้นส่วนที่ขาดหาย เลียหาย หลวง หรือสึกกร่อนไหม
- ตรวจสอบนื้อต สกรู และสลักเกลียว
- ตรวจสอบใบมีด
- ตรวจสอบนื้อตล็อก ให้น่าใจว่านื้อตล็อกมีแรงล้อคขั้นเท่า 1.5 นิวตันเมตร (1.1 พุตปอนด์) แรงบิดนื้อตล็อกที่ 35-50 นิวตันเมตร (26-36 พุตปอนด์)
- ตรวจสอบตัวกรองอากาศ
- ตรวจสอบล้อคเอาท์ของทริกเกอร์คันแรงและการควบคุมค้น เร่ง
- ตรวจสอบสวิตช์หยุด
- ตรวจสอบผลิตภัณฑ์ว่ามีน้ำมันรั่วหรือไม่
สตาร์ทเครื่องยนต์เย็น
ค่าเตือนะ ก่อนที่คุณจะสตาร์ทเครื่อง ให้ติดตั้งผ้า ครอบคลัตซ์และเพลาทั้งหมด คลัตซ์หลวมอาจ ทำให้เกิดการบาดเจ็บได้ ใช้ ถุงมือด้วย
คําเตือน: เคลื่อนย้ายผลิตภัณฑ์ออกจากพื้นที่เติม น้ํามันและแหล่งพลังงาน วางบนพื้นผิวเรียบ ตรวจ สอบให้แน่ใจว่าไม่มีวัตถุแตะชุดการตัด
ค่าเตือน: ให้แน่ใจว่าไม่มีบุคคลที่ไม่ได้รับอนุญาตอยู่ในพื้นที่ทำงาน หรืออาจกำให้เกิดอันตรายจากการบาดเจ็บได้ ระยะปลอดภัยคือ 15 เมตร
- วางสวิตช์หยุดไปที่ cetำแหน่งเริ่มต้น
- กตไลลมสิบครั้ง
- ย้ายตัวควบคุมโชัคไปที่ทำแหน่งโชัค

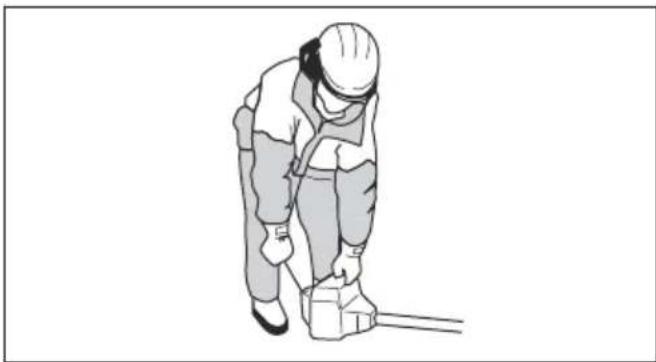

- ถือผลิตภัณฑ์กับพื้น ดึงเชือกด้วยมือขวาซ้า ๆ จนกว่าคุณจะรู้สึกถึงแรงต้าน ดึงเชือคอย่างรวดเร็วและแรง กําต่อไปเรื่อย ๆ จนกว่าคุณจะได้ยินการสตาร์ทของเครื่องยนต์
หมายเหตุหมายเหตุ: อย่าพันเช็อกสตาร์ทรอบมือ
ข้อควรระวัง อย่าดึงเชอกสตาร์ทออกทั้งหมด จับ ที่จับเชอกสตาร์ทเมื่อดึงออกจนสุด การไม่ปฏิบัติ ตามคำแนะนําเหล่านี้ อาจกําให้เครื่องยนต์เสียหายได้
- ตั้งควบคุมโชั้นไปที่ตําแหน่งทำงาน จากนั้นดังเชือกสตาร์ทจน เครื่องติด
- ดึงทริกเกอร์คันเร่งเบา ๆ แล้วทำงานด้วยความเร็วต่ําเป็นเวลา 60 วินาที
คําเตือน: ห้ามสัมผัสที่ฝากรอบ เพราะอาจทำให้ผิวนนังไหมและกําให้เกิดไฟฟ้าซื้อตได้หากฝากรอบหัวเทียนยํารุด ห้ามใช้ผลิตภัณฑ์ที่ฝากรอบหัวเทียนยํารุด

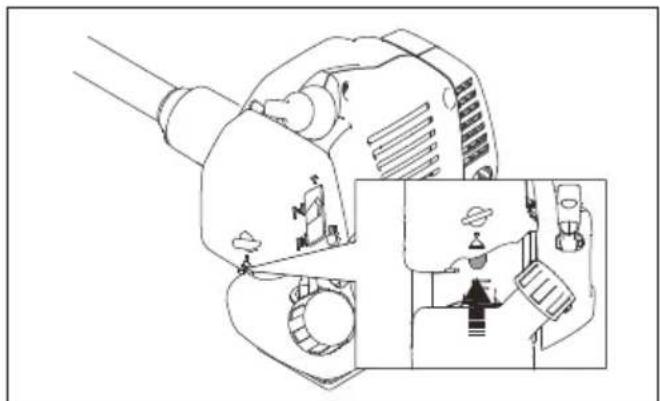

สตาร์ทเครื่องยนต่อุ่น
- วางสวิตช์หยุดไปที่Ceำแหน่งสตาร์ท
- กดไลลมสืบครั้ง
- ตั้งควบคุมโชัดไปที่Ceแหน่งกํางาน จากนั้นดึงเชือกสตาร์ท จนเครื่องติด
ดับเครื่อง
- กดสวิตช์หยุดเพื่อดับเครื่อง
ข้อควรระวัง: ให้แน่ใจว่าคุณลดความเร็วของ เครื่องยนต์ให้อยู่ในรอบเดินเบาหลังจากการทำงาน แต่ละครั้ง เครื่องที่เร่งเต็มที่เป็นเวลานานโดยไม่มี โหลด อาจกำให้เครื่องยนต์เสียหายได้
หมายเหตุ: ทำความสะอาดฝากรอบของหัวทริมเมอร์เมื่อคุณต่อเอ็น ตัดหญ้าใหม่เพื่อป้องกันการสั่นสะเทือน ตรวจสอบส่วนอื่น ๆ ของ หัวทริมเมอร์และทำความสะอาดหากจำเป็น

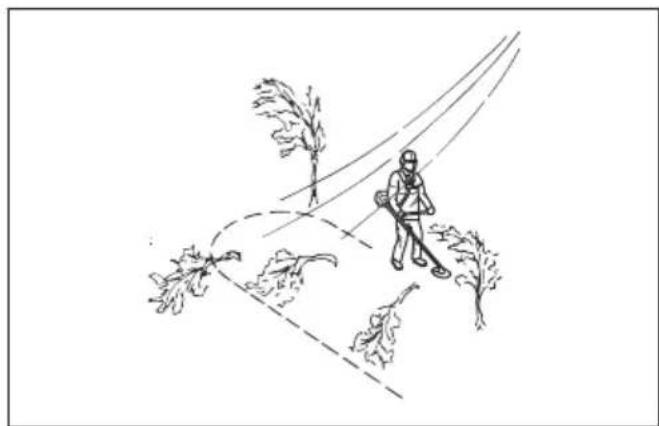

คำแนะ^nักการทำงานทั่วไป
คำเตือนะ ในระวังเมื่อคุณตัดต้นไม่ที่มีความตึง มัน สามารถสปริงกลับสู่たําแห่งปกติก่อนหรือหลังการ ตัด และตีคุณหรือผลิตภัณฑ์ และทำให้เกิดการบาด เจ็บ
- เคสียร์พื้นที่วางที่ปลายด้านหนึ่งของพื้นที่กํางาน แล้วเริ่มงานจากที่นั่น
- เคลื่อนที่เป็นรูปแบบปกติทั่วพื้นที่ทำงาน
- เคลี่อนผลิตภัณฑ์ไปทางซ้ายและขวางนสุด เพื่อเคลียร์ความกว้าง 4-5 เมตร (13-16 พต) ในแต่ละรอบ
- เคลียรความยาว 75 เมตร (250 พต) ก่อนเลี้ยวกลับ ย้ายถัง น้ำมันเชื้อเพลิงไปพร้อมกับคุณในขณะที่คุณดำเนินการต่อ
- เคลี่อนที่ไปในทิศทางที่คุณไม่ต้องข้ามคูบ้ำและสิ่งก็ดขวางเกินความจำเป็น
- เคล้อนที่ไปในทัศทางทัลมจะพัดพาพืชที่ตัดตกลงในพื้นที่ว่าง
- เคลื่อนไปตามทางลาด ไม่เคลื่อนขึ้นลง

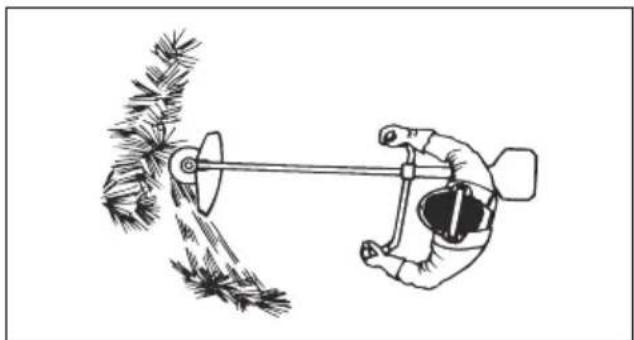

การเคลียร์หญ้าด้วยใบมีดตัดหญ้า
- แยกเท้าออกจากกันระหว่างการใช้งานผลิตภัณฑ์ ให้แน่ใจ ว่าเท้ายนักับพื้นอย่างมั่นคง
- วางถ้วยรองลงบนพื้นเบาๆ เพื่อบ้องกันไม่ให้ใบมัดสัมผัสกับ พื้น
- ใช้การเคลื่อนไหวด้านข้างจากขวาไปช้ายเพื่อให้เข้ากับ จังหวะ กําการตัดโดยใช้ด้านช้ายของใบมีด (ระหว่าง 8 ถึง 12.00 น.)
- มุมใบมัดไปทางซ้ายเมื่อคุณเคลียร์หญ้า
หมายเหตุ: ในแนวเส้นจะเก็บหลูป่าง่าย
- ใช้การเคลื่อนไหวด้านข้างจากช้ายไปขวาสำหรับจังหวะย้อนกลับ
- ทำงานเป็นจังหวะ
- ถ้าวไปข้างหน้าและยันเท้ากับพื้นให้มั่นคง
- ดับเครื่องยนต์
- นําผลิตภัณฑ์ออกจากคลิปบนสายรัด
- วางผลิตภัณฑ์ลงบนพื้น
- เก็บรวบรวมวัสดุที่ตัด
การเคลียร
เพื่อให้ได้ผลที่ดีที่สุด:
- ถือทริมเมอร์เพื่อให้หัวทริมเมอร์อยู่เหนือพื้นดินก็พอ
- เอียงหัวทริมเมอร์เป็นมุมเล็กน้อย
- ให้ปลายเอ็นตัดหลูปะทะพื้นรอบ ๆ วัตถุ

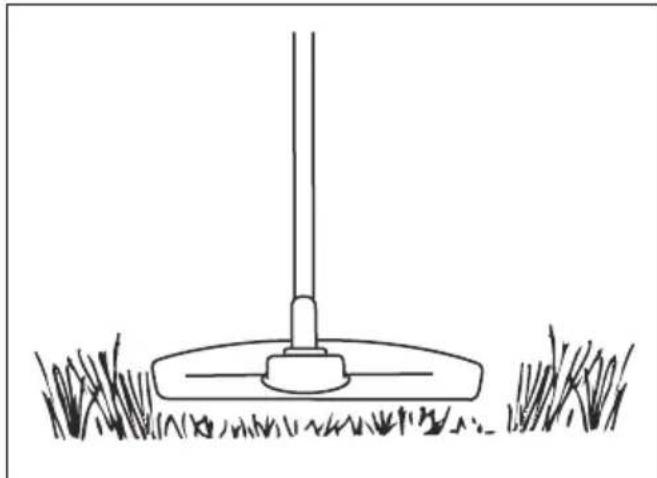

การเล็มหญ้า
- ถือหัวทริมเมอร์ไว้เหนือพื้นดินในมุมหนึ่งทันทั้งอย่าต้นเอ็น ตัดหญ้าเข้าไปในหญ้า
- ลดความยาวขอเอ็นตัดหญ้าลง 10-12 ชม. / 4-4.75 นิ้ว
- ลดความเร็วของเครื่องยนต์เพื่อลดความเสี่ยงของความเสียหายต่อพืช
- ใช้คันเร่ง 80% เมื่อคุณตัดหญ้าใกล้วตถ
- ให้แน่ใจว่าเอ็นตัดหญ้าขนาดกับพื้นเมื่อกําการตัด
- อย่าต้นหัวทริมเมอร์ไปที่พื้น พื้นดินและผลิตภัณฑ์อาจเสียหายได้
- อย่าให้หัวทริมเมอร์สัมผัสพื้นอย่างต่อเนื่องเพราะอาจ ทำให้หัวทริมเมอร์เสียหายได้
- ใช้ค้นเร่งเต็มที่เมื่อคุณเคลื่อนย้ายผลิตภัณฑ์จากด้านหนึ่งไป อีกด้านหนึ่งเพื่อตัดหญ้า ให้แน่ใจว่าเอ็นตัดหญ้าขนาดนากับ พื้น
กระแส Frontier เอ็นตัดหญ้าที่หมุนสามารถใช้เคลื่อนย้ายหญ้าที่ตัดแล้วออกจากพื้นที่ได้
- ถือหัวทริมเมอร์และเอ็นตัดหญ้าขนาดนักับพื้นและเหนือพื้น ดิน
- ใช้อตราเร่งเต็มที่
- เคลื่อนหัวทริมเมอร์จากต้านหนึ่งไปอิกต้านหนึ่งแล้วกรวาต หญ้า
คำเตือน:ทำความสะอาด事先ครอบหัวทริมเมอร์ทุก ครั้งที่คุณประกอบเอ็นตัดหญ้าใหม่ เพื่อป้องกันความ ไม่สมดุลและการสิ่นสะเทือนที่มือจับ ตรวจสอบส่วน อื่น ๆ ของหัวทริมเมอร์ด้วย และกำหนดจาก จำเป็น
เปลี่ยนเอ็นตัดหญ้า
อ้างถึง 537338306 ในหน้า 160
การปํารุงรักษา
คําเตือน: จำนวนและกำหนดความเข้าใจบทเกี่ยวกับความปลอดภัยก่อน Kensingtonสะอาด ซ่อมแซม หรือบํารุงรักษาผลิตภัณฑ์
ตารางการบํารุงรักษา
ให้แน่ใจว่าคุณปฏิบัติตามกำหนดตารางการบํารุงรักษา ช่วงเวลา ถ่านวณจากการใช้ผลิตภัณฑ์ในแต่ละวัน ช่วงเวลาจะแตกต่างกัน หากคุณไม่ได้ใช้ผลิตภัณฑ์ในแต่ละวัน ถ่านเนินการบํารุงรักษา ตามที่มีในคู่มือนี้เท่านั้น พุดคุยกับศูนย์บริการที่ได้รับอนุมัติเกี่ยว กับงานบํารุงรักษาอื่น ๆ ที่ไม่พบในคู่มือนี้
| ตารางการบํารุงรักษา | รายวัน | รายสัปดาห์ | รายเดือน |
| กําความสะอาดพื้นผิวภายนอก √ | |||
| กําความสะอาดตัวกรองอากาศ เปลี่ยนหากจําเป็น √ | |||
| ตรวจสอบสายรัด √ | |||
| ตรวจสอบลือคทริกเกอร์คันเร่งและฟังก์ชั่นคันเร่ง √ | |||
| ตรวจสอบที่จับและ ASNนด์บราร์ √ | |||
| ตรวจสอบสวิตช์หยุด √ | |||
| ตรวจสอบตัวป้องกัน √ | |||
| ตรวจสอบใบมีดาว่าคมและไม่ยํารุด ติดตั้งใบมีดไปที่เตําแหน่งกึ่งกลางอย่างถูกตอง | √ | ||
| ตรวจสอบหัวทริมเมอร์ √ | |||
| ตรวจสอบหัวตัดและให้แน่ใจว่ามันไม่หมุนเมื่อยู่ในรอบเดินเบา | √ | ||
| ตรวจสอบนือตลือคของอุปกรณ์ตัด √ | |||
| ตรวจสอบการร่ว่ไหลของบํามันเชื้อเพลิงจากเครื่องยนต์ ถัง หรือท่อนบํามันเชื้อเพลิง | √ | ||
| ตรวจสอบตัวป้องกันยามขนส่งสําหรับใบมีด √ | |||
| ตรวจสอบนือตและสกรู √ | |||
| ตรวจสอบที่จับเชือกสตาร์ทและเชือกสตาร์ท | √ | ||
| กําความสะอาดชิ้นส่วนภายนอกและบริเวณข้างเคียงคาร์บูเรเตอร์ √ | |||
| กําความสะอาดส่วนภายนอกของหัวเทียน อดออกและตรวจสอบช่องว่างอิเล็กโทรศ ปรับระยะห่างเป็น 0.6-0.7 มม. หรือเปลี่ยนหัวเทียน ติดตั้งตัวป้องกันไฟกระซากที่หัวเทียน | √ | ||
| กําความสะอาดระบบกําความเย็น √ | |||
| ตรวจสอบนํามันหล่อลื่นเพื่องดอกจอก ให้เติมหากจําเป็น | √ | ||
| กําความสะอาดท่อไอเสีย √ | |||
| ตรวจสอบคลัดซ์ สปริงคลัดซ์ และตรัมคลัดซ์ เปลี่ยนโดยศูนย์บริการที่ได้รับอนุมัติหากจําเป็น | √ | ||
| ตรวจสอบสายเคเบิลและการเชื่อมต่อทั้งหมด √ | |||
| เปลี่ยนหัวเทียน. √ |
การปรับคานุเรเตอร์
การตั้งค่าคาร์บุเรเตอร์พื้นฐานจะถูกปรับระหว่างการทดสอบที่ โรงงาน การปรับต้องดำเนินการโดยช่างผู้ยํานาญ
การตรวจสอบเช็ดท่อไอเสีย
คำเตือน: ห้ามใช้ผลิตภัณฑ์ที่มีท่อไอเสียข้ารุด เปลี่ยน ท่อไอเสียที่ข้ารุดเสมอ
คําเตือน: เสี่ยงต่อการใหม่หรือไฟใหม่ ท่อไอเสียที่มี เครื่องฟอกไอเสียเชิงเร่งปฏิกิริยาจะร้อนจัดระหว่าง การทำงาน
ค่าเตือน: เลี่ยงต่อการเกิดไฟใหม่ ท่อไอเสียลดระดับ เสียงและแยกก้าซไอเสียจากผู้ใช้งาน ก้าซไอเสียร้อน และอาจมี以此วายไฟ
ข้อควรระวัง: ต้องเปลี่ยนหน้างอจับประกายไฟหาก ได้รับความเสียหาย อย่าใช้ผลิตภัณฑ์หากหน้างอจับ ประกายไฟบนท่อไอเสียขาดหายไปหรือข้ารุด
ข้อควรระวัง: หากหน้าจอจับประกายไฟอุดต้น ผลิตภัณฑ์จะร้อนเกินไป ซึ่งจะทำให้เกิดความเสียหาย ต่อกระบอกสูบและลูกสูบ
- ให้แน่ใจว่าท่อไอเสียไม่ข้ารุดเสียหาย
- ให้แน่ใจว่าติดท่อไอเสียเข้ากับผลิตภัณฑ์อย่างถูกต้อง
ปรับความเร็วรอบเดินเบา
- ให้แน่ใจว่าแผ่นกรองอากาศสะอาด ชุดตัดจะต้องไม่หมุนเมื่ออยู่ในสถานะความเร็วรอบเดินเบาที่ถูกต้อง
- ปรับความเร็วรอบเดินเบาด้วยสกรูปรับรอบเดินเบา T ซึ่งระบุ
ด้วยเครื่องหมาย "T"
ความเร็วรอบเดินเบาจะลูกต้องเมื่อเครื่องยนต์ทำงานได้อย่าง ราบริ้นในทุกตําแหน่ง ความเร็วรอบเดินเบาต้องต่ำกว่า ความเร็วเมื่อชุดตัดเริ่มหมุน
คําเตือน: หากไม่สามารถปรับความเร็วรอบเดินเบาเพื่อให้ชุดตัดหยุด ให้พูดคุยกับผู้จัดจําหน่ายหรือศูนย์บริการ อย่าใช้ผลิตภัณฑ์จนกว่าจะได้รับการปรับหรือซ่อมแซมอย่างถูกต้อง
- หมุนสกรูปรับรอบเดินเบาตามเข็มนาฟิกาจนกระทั่งชุดตัดเริ่ม หมุน
- หมุนสกรูปรับรอบเดินเบาทวนเข็มนาพิกาจนกระทั่งชุดตัด หยุด
ระบบระบายความร้อน
ผลิตภัณฑ์มีระบบบายความร้อนเพื่อให้อุณหภูมิในการทำงาน ต่ํา
ระบบระบายความร้อนประกอบด้วย:
- ครีบบนมู่เล่ (A)
- ครับระบายความร้อนบนกระบอกสู่บ (B)
- ตัวเรือนสตาร์ท (C) (สงลมเย็นไปเหนือกระบอกสูบ)
- แผ่นปิดท่อไอเสีย (D)
- แผ่นจาน (E)
ทำความสะอาดระบบระบายความร้อน
คําเตือนะ ระบบระบายความร้อนที่สกปรกหรืออุด ต้นกำให้เกิดความร้อนสูงเกินไป ทำให้ลูกสูบและ กระบอกสูบเสียหาย
- กําความสะอาดชั้นส่วนของระบบ berบายความร้อนด้วยแปรงอย่างน้อยสัปดาหะครั้ง
กรองอากาศ
- ทำความสะอาดแผ่นกรองทุก 25 ชั่วโมงทำความสะอาดบ่อย ขึ้นหากจำเป็น
- ตั้งการควบคุมโชัคในดำเนื่อนชัด

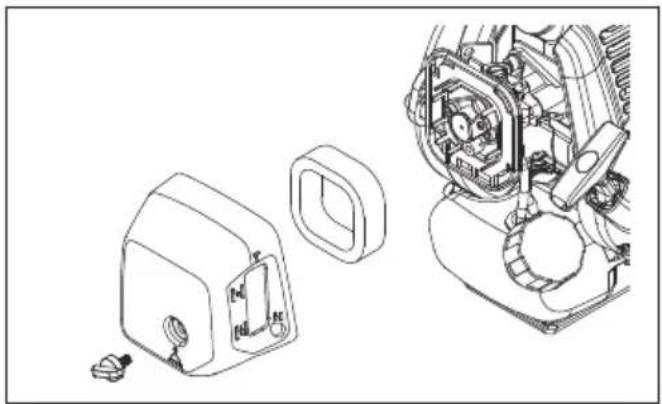

ทำความสะอาดกรองอากาศ
ข้อควรระวัง:เปลี่ยนไส้กรองอากาศหรือแข่ใน น้ํามันเชื้อเพลิง หากเสียหายหรือสกปรากฏ
หากคุณใช้แผ่นกรองอากาศเป็นเวลานาน จะไม่สามารถกำหนดว สะอาดได้อย่างเต็มที่ ให้เปลี่ยนกรองอากาศใหม่เป็นประจําตาม ช่วงเวลา
- เลือนก้านโชคชิ้นเพื่อบปิดวาล์วโชค
- ถอดฝากรอบตัวกรองอากาศ
- ถอดแผ่นกรองอากาศ
- ทำความสะอาดแผ่นกรองอากาศด้วยน้ำสนุ่อน ๆ
- ใช้น้ํามันสองจังหวะของสุวสาร์นาเพื่อใส่น้ํามันบนตัวกรอง ให้แน่ใจว่าคุณได้ขจัดน้ํามันส่วนแกินออกก่อนที่จะใส่ companion กรองอากาศกลับเข้าไป
ข้อควรระวัง; ห้ามใช้น้ํามันเบนซินหรือน้ํามันสำหรับ เครื่องยนต์สี่จังหวะ
6.เปลี่ยนแผ่นกรองอากาศหากสกปรกเกินกว่าจะทำความสะอาดได้เต็มที่เปลี่ยนใส่กรองอากาศที่ยำรุตเสียหายเสมอ
7. ทำความสะอาดพื้นผิวด้านในของฟ้าครอบตัวกรองด้วย ใช้
ลมหรือแปรง
8. ให้แน่ใจว่าแผ่นกรองแห้งก่อนประกอบเข้าไป

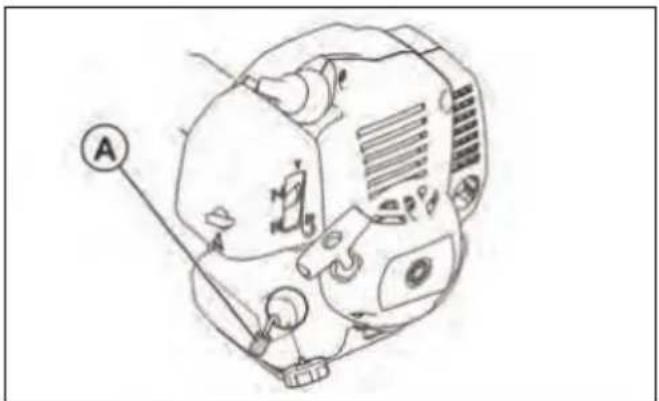

กรองน้ำมันเชื้อเพลง
เมื่อเครื่องยนต์ขาดการจ่ายน้ํามันเชื้อเพลิงขณะเดินเครื่อง ให้แน่ใจว่าฝากน้ํามันเชื้อเพลิงและตัวกรองน้ํามันเชื้อเพลิง (A) ไม่ถูกปิดกั้น
การเติมจารบีให้กับเพื่องดอกจอก
ให้แน่ใจว่าเพื่องดอกจอกมีน้ำมันジャresบีเพื่องดอกจอกถึง 3/4
ข้อควรระวัง: ใช้ชนิดหัวเทียนที่แนะบําเสมอ ชนิดหัวเทียนที่ไม่ถูกต้องอาจกำให้ผลิตภัณฑ์เสียหายได้
- ตรวจสอบหัวเทียนว่าเครื่องยนต์มีกำลังเก้า สตาร์ทติดยาก หรือทำงานไม่ถูกต้องที่ความเร็วรอบเดินเบาหรือไม่
- เพื่อลดความเสี่ยงจากวัสดุที่ไม่ต้องการบนอิเล็กโทรดหัวเทียน ให้ปฏิบัติตามคำแนะนําเหล่านี้:
ก) ให้แน่ใจว่าได้ปรับความเร็วรอบเดินเบาลูกต้อง
ข) ให้แน่ใจว่าส่วนผสมของน้ำมันเชื้อเพลิงถูกต้อง
ค) ให้แน่ใจว่าตัวกรองอากาศสะอาด
- หากหัวเทียนสกปรก ให้กำหนดว่าresื่อและให้นใจว่าช่อง ว่างระหว่างอิเล็กโทรศัพต้อง โปรดดูข้อมูลทางเทคนิค ใน หน้า 158
-เปลี่ยนหัวเทียนถ้าจำเป็น
การลับคมเครื่องตัดหญ้าและใบมีดตัดหญ้า
- ลับคมเครื่องตัดหญ้าและใบหญ้าด้วยตะใบแนนแบบเดี่ยว
- ลับคมเครื่องตัดหญ้าและใบมีดทุกขอบให้เท่ากันเพื่อรักษา สมตูล
| สตาร์ทล้มเหลว | ||
| ตรวจสอบ | สุเหตุที่เป็นไปได้ | วิธีแก้ปัญหา |
| ปุ่มหยุด ตําแหน่งหยุด ตั้งสวิตช์หยุดไปที่ตําแหน่งสตาร์ท | ||
| แกนสุปริงสตาร์ทเตอร์ | แกนสปริงยืด | ปรับหรือเปลี่ยนแกนสปริง |
| กําความสะอาดรอบแกนสปริง | ||
| พูดคุยกับตัวแทนจําหน่ายที่ได้รับอนุมัติ | ||
| สตาร์ทล้มเหลว | ||
| ตรวจสอบ | สาเหตุที่เป็นไปได้ | วิธีแก้ปัญหา |
| ถังน้ํามันเชื้อเพลิง | ชนิดน้ํามันเชื้อเพลิงไม่ถูกต้อง | ระบายออกและใช้น้ํามันเชื้อเพลิงที่ถูกต้อง |
| คาร์บูเรเตอร์ ปรับความเชี้รัชเตยเติมล้อาล รอบเดินเบา | ด้วยสกรูตัว T | |
| ประกายไฟ(ไม่มีประกายไฟ) | หัวเทียนสกปรกหรือเบียก | ให้แน่ใจว่าหัวเทียนแห้งและสะอาด |
| ระยะห่างของหัวเทียนไมถูกต้อง | ทำความสะอาดหัวเทียน ตรวจเช็ครยะห่างระหว่างอิเล็กโทรศัตถกต้อง ให้แน่ใจว่าได้ติดตั้งหัวเทียนพรอมกับตัวป้องกันไฟกระซาก | |
| อ้างอิงข้อมูลทางเทคนิคสำหรับระยะห่างระหว่างอิเล็กโทรศัตถกต้อง | ||
| หัวเทียน | หัวเทียนหลวง | ขันหัวเทียนให้แน่น |
| เครื่องยนต์สตาร์ทแต่ไม่ทํางาน | ||
| ตรวจสอบ | สาเหตุที่เป็นไปได้ | วิธีแก้ปัญหา |
| ถังน้ํามันเชื้อเพลิง | ชนิดน้ํามันเชื้อเพลิงไม่ถูกต้อง | ระบายออกและใช้น้ํามันเชื้อเพลิงที่ถูกต้อง |
| คาร์บูเรเตอร์ | การเดินรอบเดินเบาของเครื่องยนต์ไม่ถูกต้อง. | สอบถามกับตัวแทนจำหน่ายบริการที่ได้รับอนุมัติ |
| ไส้กรองอากาศ | ไส้กรองอากาศอุดต้น | ทำความสะอาดไส้กรองอากาศ |
การขนส่งและการจัดเก็บ
- จัดเก็บอุปกรณ์ให้ปลอดภัยระหว่างการขนส่ง เพื่อบ้องกันความเสียหายและอุบัติเหตุ
- จัดเก็บผลิตภัณฑ์และอุปกรณ์ไว้ในที่แห้งและไม่เย็นจัด
• ทำความสะอาดผลิตภัณฑ์
-เปลี่ยนหรือช่อมแซมส่วนประกอบที่เสียหาย
- ใช้ฝากรอบป้องกันที่ถูกต้องกับผลิตภัณฑ์ที่ไม่เก็บความชั้น
- ผูกมัดผลิตภัณฑ์ให้แน่นระหว่างขนส่ง
ข้อมูลทางเทคนิค
| หน่วย | 321C 321RJ | 321R | ||
| ข้อมูลจําเพาะของเครื่องยนต์ | ||||
| ความจุกระบอกสูบ cm | ^3 | 25.4 25.4 | 25.4 | |
| กระบอกสูบ mm 33 33 | 33 | |||
| ระยะชัก mm 30 30 | 30 | |||
| ความเร็วรอบเดินเบา rpm 3000±300 3200±300 | 3000±300 | |||
| ความเร็วสูงสุด rpm 10500 | 10500 | 10500 | ||
| ความเร็วของเพลาส่งกําลัง rpm 7800 8200 | 8200 | |||
| กําลังเครื่องยนต์สูงสุด kW/rpm 0.75/7000 0.75/7000 | 0.75/7000 | |||
| หัวเทียน | CDK L8RTC | CDK L8RTC | CDK L8RTC | |
| ช่องว่างอิเล็กโทรศัม | mm | 0.6-0.7 | 0.6-0.7 | 0.6-0.7 |
| ความจุถังป้ามันเชื้อเพลิง | cm^3 | 600 | 600 | 600 |
| ข้อมูลเสียงรบกวนและการสิ้นสะเทือน | ||||
| ระดับการสิ้นสะเทือนเทียบเท่า (ahv, eq) ติดตั้งใบมีดใบหญ้าที่ จับหนา/หลัง - ดูหมายเหตุ 1 | m/s^2 | - | - | 7.5/4.5 |
| ระดับการสิ้นสะเทือนเทียบเท่า (ahv, eq) ติดตั้งหัวทริมเมอร์ ที่จับหนา/หลัง - ดูหมายเหตุ 1 | m/s^2 | 5.6/4.3 | - | 6.0/4.1 |
| ระดับการสิ้นสะเทือนเทียบเท่า (ahv, eq) ติดตั้งใบมีดตัดหญ้าที่ จับชาย/ขวา - ดูหมายเหตุ 1 | m/s^2 | - | 4.3/4.6 | - |
| ระดับการสิ้นสะเทือนเทียบเท่า (ahv, eq) ติดตั้งหัวทริมเมอร์ ที่ ชาย/ขวา - ดูหมายเหตุ 1 | m/s^2 | - | 2.6/4.5 | - |
| ระดับพลังเสียง รับประกัน (LWA) - ดูหมายเหตุ 2 | dB(A) | 110 | 110 | 110 |
| ระดับพลังเสียง วัดโดยติดตั้งใบมีดตัดหญ้า/หัวทริมเมอร์ - ดูหมายเหตุ 2 | dB(A) | -/104.7 | 105.1/105.7 | 105.2/104.3 |
| ระดับความดันเสียงที่หูของผู้ใช้งาน โดยติดตั้งใบมีดตัดหญ้า - ดูหมายเหตุ 3 | dB(A) | - | 96.5 | 97.9 |
| ระดับความดันเสียงที่หูของผู้ใช้งาน โดยติดตั้งหัวทริมเมอร์ - ดูหมายเหตุ 3 | dB(A) | 97.1 | 99.0 | 97.2 |
| ขนาดผลิตภัณฑ์ | ||||
| น้ําหนัก (ไม่รวมอุปกรณ์ตัด) | kg | 5.1 | 6.2 | 6.2 |
| หมายเหตุ 1:ข้อมูลที่รายงานสําหรับระดับการสิ้นสะเทือนเทียบเท่ามีการกระจายทางสถิติโดยทั่วไป (ส่วนเบี่ยงเบนมาตรฐาน)ที่ 1.5 m/s^2 .หมายเหตุ 2: การปล่อยเสียงรบกวนในสภาพแวดล้อมที่วัดเป็นกําลังเสียง (LWA) สอดคล้องตามคําลัง EC 2000/14/ EC ระดับพลังเสียงที่รายงานสําหรับเครื่องได้รับการวัดด้วยชุดตัดเฉิมที่ให้ระดับสูงสุด ความแตกต่างระหว่างกําลังเสียงที่รับประกันและที่วัดได้คือ พลังเสียงที่รับประกันยังรวมการกระจายในผลการวัดและการเปลี่ยนแปลงระหว่างเครื่องต่าง ๆ ของรุ่นเดียวกัน สอดคล้องตามคําลัง 2000/14/ECหมายเหตุ 3:ข้อมูลที่รายงานสําหรับระดับความดันเสียงเทียบเท่าสําหรับเครื่องมีการกระจายทางสถิติโดยทั่วไป (ส่วนเบี่ยงเบนมาตรฐาน)ที่ 2.5 dB (A) | ||||
อุปกรณ์เสริม
| 321R,321RJ | ||
| อุปกรณ์เสริมที่อนุมัติ | ชนิด ตัวป้องกันชุดตัด | ตัวป้องกันชุดตัด |
| ใบมีดตัดหญ้า/เครื่องตัดหญ้า | มัลติ 330-2 (∅ 330 2 ซึ่) | 538933401 |
| หัวทริมเมอร์ | 537338307 | 538933401 |
| 321C | ||
| อุปกรณ์เสริมที่อนุมัติ | ชนิด ตัวป้องกันชุดตัด | ตัวป้องกันชุดตัด |
| หัวทริมเมอร์ | 537338306 538930701 | |
1 | 2 | ||
3 | 4 5 |  | |
6 | 7 | ||
 | |||
