Тип продукту	Косарка бензинова
Бренд	Husqvarna
Модель	321R
Двигун	2-тактний, 25,4 см³
Максимальна потужність	0,75 кВт при 7000 об/хв
Максимальна швидкість вихідного вала	8200 об/хв
Холостий хід	3000 ± 300 об/хв
Ємність паливного бака	600 см³
Вага (без ріжучого обладнання)	6,2 кг
Зазор між електродами свічки	0,6 - 0,7 мм
Свічка запалювання	CDK L8RTC
Гарантований рівень акустичної потужності	110 дБ(А)
Ріжуче обладнання	Трава-ніж 2 зубці (Ø 330 мм), ріжуча головка
Пристрої безпеки	Вимикач зупинки, блокування курка акселератора, захист ріжучого приладдя, швидке звільнення ременя
Паливо	Суміш бензину та масла 25:1
Поточне обслуговування	Очищення повітряного фільтра кожні 25 год, щотижнева перевірка свічки, щоденна перевірка безпеки
Включені аксесуари	Ремінь, ключі, захист леза, багатофункціональний інструмент
Гарантія	Див. декларацію відповідності

Часті запитання - 321R HUSQVARNA

Який тип палива використовувати для косарки Husqvarna 321R?

Використовуйте суміш неетильованого бензину (октанове число мин. 90 RON) та високоякісної олії для 2-тактних двигунів у співвідношенні 25:1 (4% олії). Не перевищуйте 10% етанолу на деяких моделях.

Як запустити косарку Husqvarna 321R на холодну?

Поставте вимикач зупинки в положення запуску, натисніть 10 разів на праймер, встановіть важіль стартера в положення стартер, повільно тягніть шнур до опору, потім різко до запуску, потім поверніть стартер у положення роботи.

Що робити, якщо ріжуче приладдя обертається на холостому ходу?

Відрегулюйте гвинт холостого ходу 'T' карбюратора: поверніть його за годинниковою стрілкою, поки приладдя не почне обертатися, потім проти годинникової стрілки до зупинки. Якщо проблема не зникає, зверніться до авторизованого центру.

Яка процедура безпеки перед використанням пристрою?

Носіть ЗІЗ (захист очей, слуху, рукавички, нековзні черевики). Перевірте блокування курка, вимикач зупинки, кріплення леза. Переконайтеся, що ніхто не знаходиться на відстані менше 15 м.

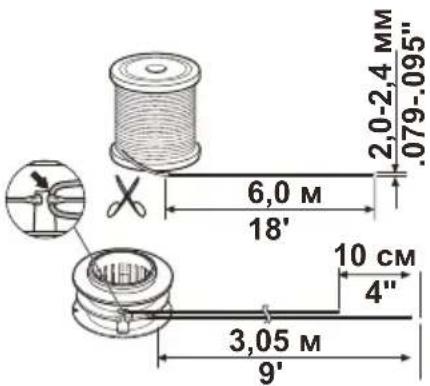

Як замінити ріжучий шнур у ріжучій головці?

Зупиніть двигун і дочекайтеся повної зупинки головки. Зніміть ріжучу головку, відріжте шнур потрібної довжини (близько 4-5 м), рівномірно намотайте його у вказаному напрямку, потім встановіть головку назад.

Як часто чистити повітряний фільтр?

Чистіть повітряний фільтр кожні 25 годин використання або частіше за необхідності. Використовуйте мильну воду, змастіть його олією для 2-тактних двигунів Husqvarna та замініть, якщо він пошкоджений.

Як точити трав'яний ніж?

Використовуйте плоский напилок з одностороннім різанням, щоб рівномірно заточити всі краї, зберігаючи баланс леза. Одягніть захисні рукавички.

Які основні пристрої безпеки?

Пристрої включають блокування курка акселератора (запобігає випадковому ввімкненню), вимикач зупинки, захист ріжучого приладдя та швидке звільнення ременя в екстреному випадку.

Як зберігати косарку тривалий час?

Злийте паливний бак, очистіть пристрій, зніміть провід свічки, закріпіть захист леза та зберігайте в сухому місці, захищеному від морозу.

Що робити, якщо двигун не запускається або глохне?

Перевірте, чи вимикач зупинки у положенні запуску, чи є в баку свіже паливо, чи свіжка чиста та добре закручена, чи повітряний фільтр не засмічений. Зверніться до таблиці несправностей у посібнику.

ПОСІБНИК КОРИСТУВАЧА 321R HUSQVARNA

UK Інструкція з експлуатації 230-253

Contents

Introduction....2

Safety....4

Assembly....9

Operation....13

Maintenance....17

Технічне обслуговування .....246

Виявлення та усунення несправностей ...... 249

Транспортування та зберігання.... 250

Технічні характеристики.... 251

Допоміжні пристрої 252

Вступ

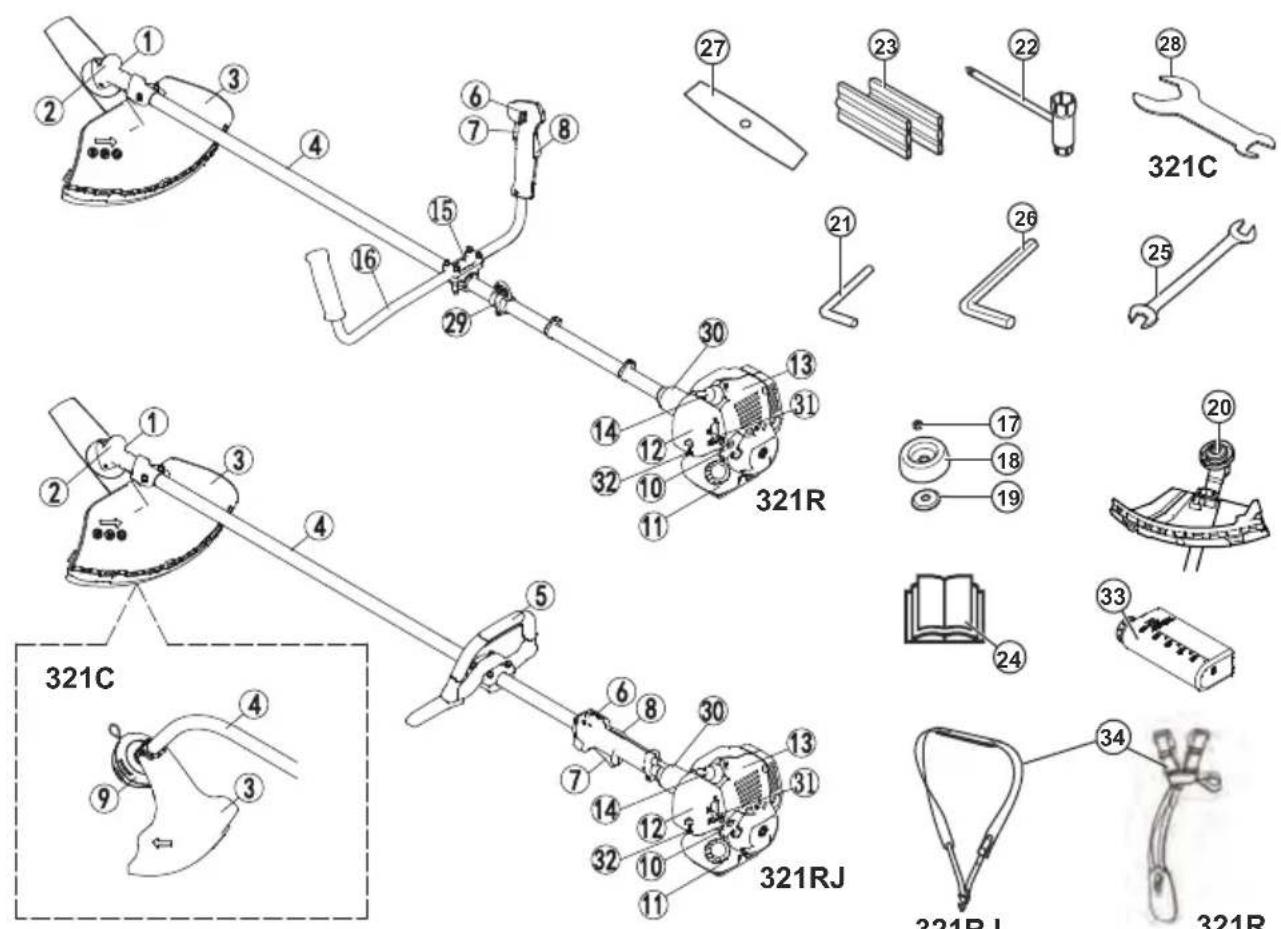

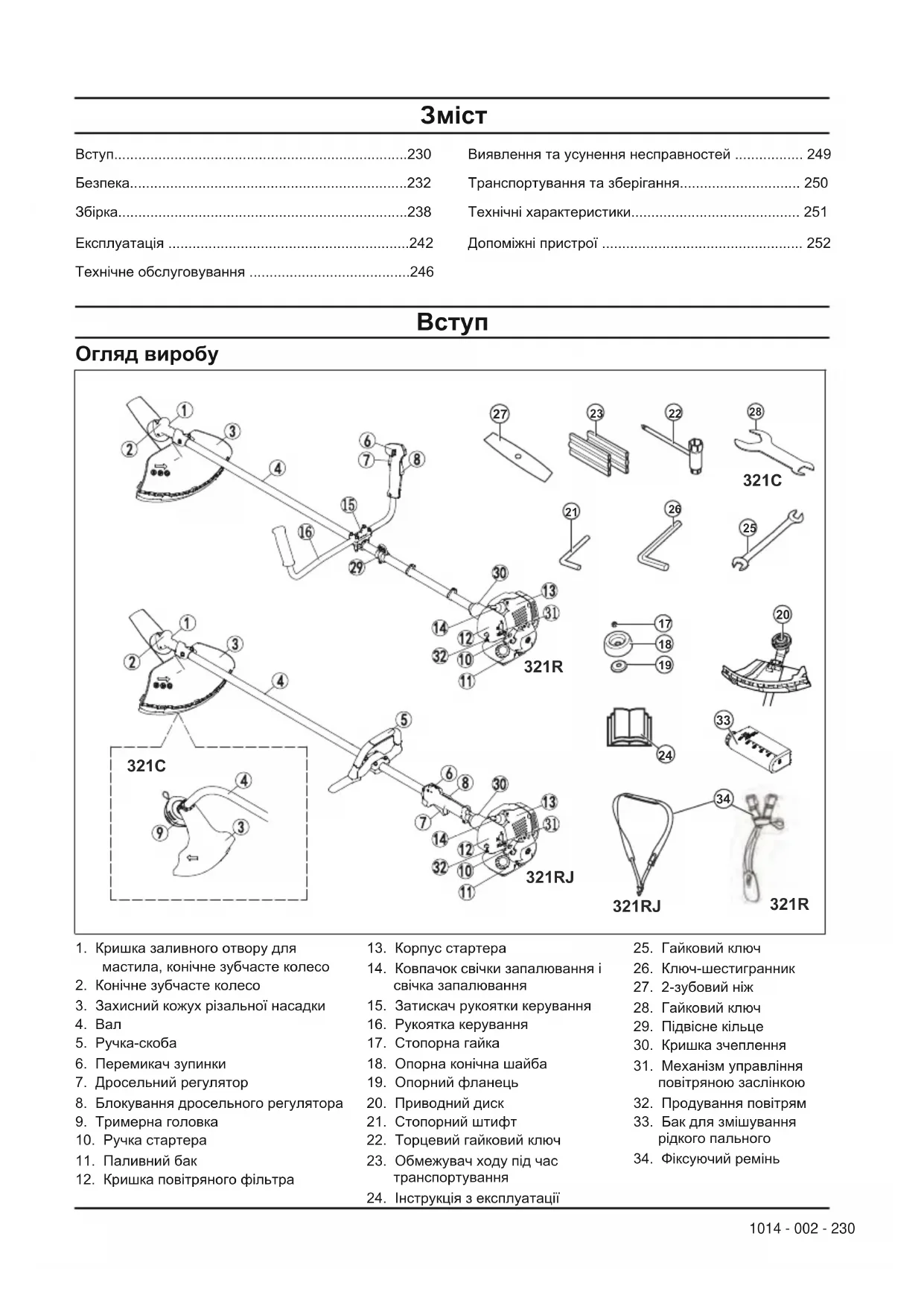

Огляд виробу

1. Кришка заливного отвору для мастила, конічне зубчасте колесо
2. Конічне зубчасте колесо
3. Захисний кожух різальної насадки
4. Вал
5. Ручка-скоба
6. Перемикач зупинки
7. Дросельний регулятор
8. Блокування дросельного регулятора
9. Тримерна головка
10. Ручка стартера
11. Паливний бак

12. Кришка повітряного фільтра

13. Корпус стартера

14. Ковпачок свічки запалювання і свічка запалювання
15. Затискач рукоятки керування
16. Рукоятка керування
17. Стопорна гайка
18. Опорна конічна шайба
19. Опорний фланець
20. Приводний диск
21. Стопорний штифт
22. Торцевий гайковий ключ
23. Обмежувач ходу під час транспортування

24. Інструкція з експлуатації

25. Гайковий ключ

26. Ключ-шестигранник
27. 2-зубовий ніж
28. Гайковий ключ
29. Підвісне кільце
30. Кришка зчеплення
31. Механізм управління повітряною заслінкою
32. Продування повітрям
33. Бак для змішування рідкого пального
34. Фіксуючий ремінь

Символи на виробі

ПОПЕРЕДЖЕННЯ! Цей виріб є небезпечним. Необережне та неналежне використання інструменту може призвести до травмування або смерті оператора або осіб, які знаходяться поряд. Щоб запобігти травмуванню оператора або осіб, які знаходяться поряд, слід прочитати та дотримуватися всіх інструкцій з техніки безпеки, що вказані в інструкції з експлуатації.

Перед використанням уважно прочитайте інструкцію з експлуатації та переконайтеся, що ви зрозуміли вказівки.

Цей виріб відповідає чинним директивам ЄС.

Використовуйте захисний шолом у місцях, де на вас можуть впасти предмети. Використовуйте схвалені засоби захисту органів слуху. Використовуйте схвалені засоби захисту органів зору.

Використовуйте схвалені захисні рукавички.

Використовуйте міцне взуття, яке не ковзає.

Інструмент може призвести до викиду предметів, що може спричинити травму (321R 321RJ).

Інструмент може призвести до викиду предметів, які можуть спричинити травму (321С).

Максимальна частота обертання вихідного вала.

Тримайте відстань не менше 15 м (50 футів) до людей і тварин під час роботи інструменту.

Використовуйте лише схвалену тримерну волосінь. Не використовуйте ніж (321С).

Не використовуйте різальну насадку з металу (321C).

Ризик ривка ножа, якщо різальне обладн ання торкається предмету, який воно не ріже відразу. Виробом можна відрізати ч астини тіла. Тримайте відстань не менш е 15 м (50 футів) до людей і тварин під ч ас роботи інструменту (321R,321RJ).

Стрілки показують межі положення ручки (321C,321RJ).

Груша продувки повітрям.

Напрямок закриття дроселя.

Напрямок відкриття дроселя.

Випромінювання шуму в навколишне серед овище відповідає Директиві Європейського Союзу. Випромінювання виробу вказано в розділі "Технічні характеристики" та на етик етці

На табличці з технічними характеристиками зазначено серійний номер. yyyyy — рік виробництва, ww — тиждень виробництва

yyyywwxxxxx

Примітка: Інші символи/наклейки на виробі стосуються вимог сертифікації для інших торгових зон.

Відповідальність за виріб

Як зазначено в законах про відповідальність за якість продукції, ми не несемо відповідальності за збитки, що спричинені нашим виробом, у разі:

• некоректного ремонту виробу
  • виріб відремонтовано з використанням деталей, які не є оригінальними або не схвалені виробником.
  • виріб оснащений додатковим обладнанням, яке не є оригінальним або не схвалено виробником.
  • виріб відремонтований не в авторизованому сервісному центрі або в уповноваженому органі.

Безпека

Визначення безпеки

Наведені нижче визначення надають інформацію про рівень серйозності для кожного сигнального слова.

ПОПЕРЕДЖЕННЯ: Тілесні ушкодження

УВАГА: Пошкодження виробу.

Примітка: Ця інформація спрощує використання виробу.

Загальні інструкції з техніки безпеки

ПОПЕРЕДЖЕННЯ: Перед використанням виробу прочитайте наведені нижче інструкції:

• Використовуйте інструмент належним чином. Травмування або смерть є можливим результатом неправильного використання. Використовуйте інструмент лише для завдань, що описані у цьому посібнику. Не використовуйте виріб для виконання інших завдань.
• Дотримуйтесь інструкцій, що наведені у цьому посібнику. Дотримуйтеся символів безпеки та інструкцій з техніки безпеки. Недотримання оператором інструкцій і символів, може призвести до травмування, пошкодження або смерті.
• Не викидайте цей посібник через непотрібність. Використовуйте інструкції для проведення збірки та експлуатації виробу, а також для підтримки вашего виробу у справному стані. Використовуйте інструкції для правильного встановлення комплектувальних та допоміжних деталей. Використовуйте тільки дозволені насадки та допоміжні пристрої.
• Не використовуйте пошкоджений виріб. Дотримуйтеся графіку технічного обслуговування. Виконуйте лише ті роботи з технічного обслуговування, про які ви знайдете вказівки в цьому посібнику. Усі інші роботи з технічного обслуговування повинен виконувати авторизований сервісний центр.
• У цей посібник не можуть бути включені всі ситуації, які можуть виникнути під час використання виробу. Будьте обережні і керуйтеся здоровим глуздом. Не використовуйте виріб і не виконуйте технічне обслуговування виробу, якщо ви не впевнені в ситуації. Зверніться до спеціаліста з виробу, дилера, сервісного агента або авторизованого сервісного центру для отримання інформації.
• Від'єднуйте кабель свічки запалювання, перш ніж збирати виріб, перед зберігання виробу або

проведенням технічного обслуговування.

• Не використовуйте апарат, якщо його початкові характеристики змінені. Не змінюйте деталі виробу без дозволу виробника. Використовуйте лише деталі, що схвалені виробником.
  Травмування або смерть є можливим результатом неправильного технічного обслуговування.

- Не вдихайте випари від двигуна. Тривале вдихання вихлопних газів двигуна є небезпечним для здоров'я.

- Не запускайте виріб у приміщенні або поблизу легкозаймистих матеріалів. Вихлопні гази гарячі та можуть містити іскру, яка може викликати займання пожежі. Недостатній потік повітря може призвести до травмування або смерті через задуху або чадний газ. Не додавайте пальне в двигун у закритому приміщенні.

- Під час використання цього виробу двигун створює електромагнітне поле. Електромагнітне поле може пошкодити медичні імплантати. Перш ніж використовувати виріб, проконсультуйтеся зі своїм лікарем і виробником медичного імплантату.

- Не дозволяйте дітям управляти виробом. Не дозволяйте особам, які не ознайомлені з інструкціями, працювати з виробом.

- Переконайтеся, що ви завжди спостерігаєте за людиною зі зниженою фізичною або розумовою працездатністю, яка використовує виріб. Відповідальна доросла особа, повинна бути поруч постійно.

- Замкніть виріб у місці, недоступному для дітей і осіб, які не допущені до роботи з інструментом.

- Виріб може викидати предмети та спричиняти травми. Дотримуйтесь інструкцій з техніки безпеки, щоб зменшити ризик отримання травм або смерті.

- Не відходьте від виробу, коли двигун увімкнено.

- Відповідальність за нещасні випадки, що трапляються, несе оператор, який працює інструментом.

- Перед використанням виробу переконайтеся, що деталі не пошкоджені.

- Перед використанням виробу переконайтеся, що ви перебуваєте на відстані щонайменше 15 м (50 футів) від інших людей або тварин. Переконайтеся, що люди в прилеглій зоні знають, що ви будете працювати з інструментом.

- Дізнайтеся про норми національного або місцевого законодавства. Робота виробу в деяких умовах може бути не дозволена або обмежена цими нормами.

- Не використовуйте інструмент, якщо ви втомилися або перебуваєте під впливом алкоголю, наркотиків або ліків. Вони можуть вплинути на ваш зір, пильність, координацію або здатність оцінювання.

Техніка безпеки під час проведення робіт

• Перед використанням переконайтеся, що виріб повністю зібрано.
• Перед початком перемістіть інструмент на 3 м (10 футів) від місця, де ви заповнили паливний бак. Покладіть виріб на рівну поверхню. Переконайтеся, що різальна насадка не торкається землі чи інших предметів.
• Інструмент може призвести до викиду предметів, що може спричинити пошкодження очей. Під час роботи з виробом завжди використовуйте схвалені засоби захисту очей.
• Будьте обережні, дитина може підійти до інструменту без вашого відома під час роботи.
• Не використовуйте інструмент, якщо в робочій зоні перебувають люди. Зупиніть роботу виробу, якщо людина зайде в робочу зону.
• Переконайтеся, що ви завжди контролюєте роботу інструменту.
• Не використовуйте інструмент, якщо ви не можете отримати допомогу в разі нещасного випадку. Завжди слідкуйте за тим, щоб інші особи знали, що ви будете працювати з виробом, перш ніж почати працювати з ним.
• Не повертайте виріб, не переконавшись, що в безпечній зоні немає людей або тварин.
• Видаліть усі непотрібні матеріали з робочої зони перед початком. У разі удару різальної насадки об предмет, він може вилетіти та спричинити травму чи пошкодження. Небажаний матеріал може намотатися на різальну насадку та спричинити пошкодження.
• Не користуйтеся інструментом у погану погоду (туман, дощ, сильний вітер, небезпека блискавки та інші погодні умови.). Небезпечні умови (наприклад, слизька поверхня) можуть виникнути через погану погоду.
• Переконайтеся, що ви можете вільно рухатися і працювати в стабільному положенні.

• Переконайтеся, що ви не впадете під час використання інструменту. Не нахиляйтеся під час роботи інструменту.

- Завжди тримайте інструмент двома руками. Тримайте інструмнет з правого боку корпусу тіла.

• Працюйте з інструментом, розмістивши різальну насадку нижче пояса.
• Якщо під час запуску двигуна ручка заслінки знаходиться в положенні заслінки, різальна насадка починає обертатися.
• Не торкайтеся конічного зубчастого колеса після зупинки двигуна. Конічне зубчасте колесо гаряче після зупинки двигуна. Гарячі ділянки можуть травмувати вас.
• Перед переміщенням інструменту зупиніть двигун.
• Не кладіть інструмент на землю із увімкненим двигуном.
• Перш ніж видаляти непотрібні матеріали з інструменту, зупиніть двигун і зачекайте, поки різальна насадка зупиниться. Дайте різальній насадці зупинитися, перш ніж ви або хтось із осіб, що домотають, видалите зрізаний матеріал.

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перед використанням виробу прочитайте наведені нижче інструкції.

• Завжди використовуйте належне індивідуальне захисне обладнання під час експлуатації виробу. Засоби індивідуального захисту не виключають ризик отримання травм. Засоби індивідуального захисту знижують ступінь травми в разі нещасного випадку.
• Під час роботи з виробом завжди використовуйте схвалені засоби захисту органів зору.
• Не використовуйте інструмент босоніж або у відкритому взутті. Завжди використовуйте міцне взуття, яке не ковзає.
• Використовуйте довгі штани із щільної тканини.
• Якщо необхідно, використовуйте схвалені захисні рукавички.

• Використовуйте шолом, якщо вам на голову можуть впасти предмети.

• Завжди використовуйте схвалені засоби захисту органів слуху під час роботи з виробом. Тривалий шум може спричинити втрату слуху від впливу шуму.

• Переконайтеся, що поруч є аптечка для надання першої допомоги.

Захисні пристрої на виробі

- Переконайтеся, що ви регулярно проводите технічне обслуговування інструменту.

• Збільшується термін служби виробу.
• Зменшується ризик нещасних випадків.

Дозвольте уповноваженому дилеру або авторизованому сервісному центру регулярно перевіряти виріб для налаштування або проведення ремонту.

- Не використовуйте виріб із пошкодженим захисним обладнанням. У разі пошкодження інструменту, зверніться до авторизованого сервісного центру.

Блокування дросельного регулятора

Блокування дросельного регулятора (А) запобігає випадковому натисканню дросельного регулятора (В). Натисніть блокування дросельного регулятора (А), щоб відпустити дросельний регулятор (В). Коли ви відпускаєте ручку, блокування дросельного регулятора (А) і дросельний регулятор (В) повертаються у вихідне положення.

A B 321R

A B 321C 321RJ

Дві ізольовані зворотні пружини контролюють цей рух. Це означає, що дросельний регулятор (В) автоматично блокується в положенні холостого ходу.

1. Переконайтеся, що дросельний регулятор (В) заблоковано на холостому ходу, коли ви відпускаєте блокування дросельного регулятора (А).
2. Натисніть на блокування дросельного регулятора (А) і переконайтеся, що він повертається у вихідне положення, коли ви його відпускаєте.
3. Натисніть на дросельний регулятор (В) і переконайтеся, що він повертається у вихідне положення, коли ви його відпускаєте.

Запустіть двигун, а потім повністю застосуйте регулятор. Відпустіть дросельний регулятор (В) і перевірте, чи зупиняється різальна насадка. Якщо різальна насадка обертається, коли дросель знаходиться в положенні холостого ходу, перевірте гвинт регулювання холостого ходу карбюратора.

Перемикач зупинки

Запустіть двигун. Переконайтеся, що двигун зупиняється, коли ви переводите перемикач зупинки в положення зупинки.

321R

Захисний кожух різальної насадки

ПОПЕРЕДЖЕННЯ: Не використовуйте різальну насадку без схваленого захисного кожуха. Якщо встановлено неправильний або несправний захисний кожух, це може завдати шкоди людям.

Захисний кожух різальної насадки запобігає викиду незакріпленого предмета в напрямку оператора. Огляньте захисний кожух різальної насадки на наявність пошкоджень і замініть, якщо він пошкоджений. Використовуйте тільки схвалений захисний кожух для різальної насадки.

Механізм швидкого роз'єднання фіксуючого ременя (321R)

ПОПЕРЕДЖЕННЯ: Не використовуйте фіксуючі ремені, якщо механізм швидкого роз'єднання (А) несправний. Переконайтеся, що механізм швидкого роз'єднання фіксуючого ременя працює належним чином після того, як ви відрегулювали виріб і фіксуючі ремені.

Механізм швидкого роз'єднання фіксуючого ременя (А) знаходиться в передній частині інструменту. Фіксуючі ремені повинні завжди залишатися в правильному положенні. У надзвичайних ситуаціях механізм швидкого роз'єднання фіксуючого ременя допоможе безпечно визволитися з інструменту.

Глушник зводить рівень шуму до мінімуму та відводить вихлопні гази від оператора.

• Не використовуйте двигун із пошкодженим глушником. Пошкоджений глушник підвищує рівень шуму та ризик пожежі. Тримайте поруч вогнегасник.
• Регулярно перевіряйте, чи глушник прикріплений до інструменту.
• Не торкайтеся двигуна або глушника, коли двигун увімкнено. Не торкайтеся двигуна або глушника деякий час після зупинки двигуна. Гарячі поверхні можуть спричинити травми.
  • Гарячий глушник може спричинити пожежу. Будьте обережні, якщо ви використовуєте виріб поблизу легкозаймистих рідин або парів.
• Не торкайтеся деталей глушника, якщо він пошкоджений. У деталях можуть міститися деякі канцерогенні хімічні речовини.

Кріплення та зняття стопорної гайки

ПОПЕРЕДЖЕННЯ: Зупиніть двигун, використовуйте захисні рукавички та будьте обережні навколо гострих країв.

Стопорна гайка використовується для кріплення деяких типів різальних насадок. Стопорна гайка оснащена лівою різьбою.

• Щоб прикріпити, затягніть стопорну гайку в напрямку, протилежному напрямку обертання різальної насадки.
• Щоб зняти стопорну гайку, послабте її в тому ж напрямку, у якому обертається різальна насадка.
• Щоб послабити і затягнути стопорну гайку, використовуйте торцевий ключ з довгим стрижнем. Стрілкою на рисунку зображена область, де можна працювати з торцевим ключем.

ПОПЕРЕДЖЕННЯ: Коли ви послаблюєте та затягуєте стопорну гайку, існує ризик травмування ножем. Завжди слід переконуватися, що кожух ножа запобігає травмуванню вашої руки, коли ви це робите.

Примітка: Переконайтеся, що стопорну гайку неможливо повернути вручну. Замініть гайку, якщо опір нейлонової підкладки менший за 1,5 Нм. Після приблизно 10 встановлень, стопорну гайку слід замінити.

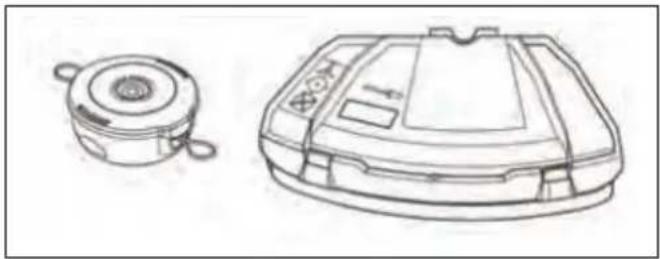

Різальне обладнання

Вибирайте та проводьте технічне обслуговування різального обладнання, щоб:

• Отримати максимальну ефективність зрізання.
• Збільшити термін служби різального обладнання.
• Дотримуйтесь інструкцій з перевірки, технічного обслуговування та інструкцій з експлуатації глушника.
• Завжди використовуйте рекомендований захисний кожух для різального обладнання. Див. Технічні характеристики.

ПОПЕРЕДЖЕННЯ: Використовуйте різальні насадки лише з захисними кожухами, які рекомендовано нами! Див. розділ Технічні характеристики. Перегляньте інструкції щодо різальної насадки, щоб перевірити правильний способ завантаження тримерної волосіні та правильний діаметр тримерної волосіні.

Попередження: Несправна різальна насадка може збільшити ризик нещасних випадків.

Попередження: Завжди зупиняйте двигун перед виконанням будь-яких робіт з різальною насадкою. Вона продовжує обертатися навіть після відпускання дросельної заслінки. Переконайтеся, що різальна насадка повністю зупинилася, і від'єднайте ковпачок свічки запалювання, перш ніж почати працювати з нею.

Різальне обладнання (321R,321RJ)

- Використовуйте леза та ножі для трави для зрізання грубої трави.

- Для підстригання трави використовуйте тримерну головку.

• Неправильно заточений або пошкоджений ніж насадки підвищує ризик нещасних випадків. Зберігайте зубці ножа правильно наточеними. Дотримуйтесь інструкцій та використовуйте рекомендований розмір напилка.
• Перевіряйте різальну насадку на наявність пошкоджень або тріщин. Замініть пошкоджену різальну насадку.
• Використовуйте лише різальні насадки з рекомендованими захисними кожухами. Див. Допоміжні пристрої на сторінці 252.

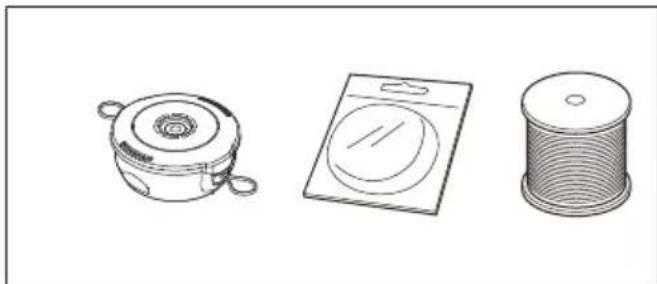

Тримерна насадка

ПОПЕРЕДЖЕННЯ: Завжди перевіряйте, щоб тримерна волосінь була щільно та рівномірно намотана навколо барабана, щоб запобігти шкідливій вібрації.

• Використовуйте лише рекомендовані тримерні головки та волосіні.
• Використовуйте лише рекомендовані різальні насадки.

• Менші машини потребують невеликих тримерних головок і навпаки.

• Важливим є довжина тримерної волосіні. Для довшої тримерної волосіні потрібна більша потужність двигуна, ніж для коротшої волосіні такого ж діаметру.

• Переконайтеся, що різець на захисному кожуху тримера неушкоджений. Для цього обріжте тримерну волосінь до потрібної довжини.
• Замочіть тримерну волосінь у воді на кілька днів перед використанням, щоб збільшити термін її експлуатації.

Ножі та ножиці для трави (321R,321RJ)

• Використовуйте інструмент із схваленим ножем для трави. Не використовуйте ніж для трави без належного встановлення всіх необхідних деталей. Переконайтеся, що встановлення виконано правильно та використовуються належні деталі. Неправильне встановлення може призвести до того, що ніж злетить і серйозно поранить оператора або осіб, що знаходяться поряд.
• Під час роботи з ножем або під час проведення технічного обслуговування ножа одягайте захисні рукавички.
• Використовуйте засоби захисту голови, коли працюєте з інструментом, оснащеним ножем для трави.
• Ножі для трави та ножиці для трави використовуються для скошування великостеблової трави.
• Ніж для трави може спричинити травму, якщо він продовжує обертатися після зупинки двигуна або відпускання дросельного регулятора. Перед проведенням будь-якого технічного обслуговування переконайтеся, що обертання ножа для трави повністю припинено.

- Зупиніть двигун перед початком роботи з різальною насадкою. Переконайтеся, що різальна насадка повністю зупинена. Від'єднайте провід від свічки запалювання.

- Використовуйте лише схвалену різальну насадку або правильно заточений ніж.

- Підтримуйте зубчики ножа у правильно заточеному стані.

- Не використовуйте пошкоджену різальну насадку.

- Під час транспортування або зберігання виробу прикріпіть обмежувач ходу до ножа для трави.

• Ривок ножа – це різкий рух інструменту вбік, вперед або назад. Ривок ножа відбувається, коли ніж для трави вдаряється об предмет, який неможливо зрізати. У місцях, де важко побачити матеріал, що ріжеться, ризик ривка ножа зростає.
• Коли відбувається ривок ножа, існує ризик того, що інструмент або оператор зрушиться з місця. Ніж, що рухається, може вразити перехожих, також існує ризик травмування.
• Якщо ніж зігнутий, має тріщини, зламаний або пошкоджений, викиньте його.

- Використовуйте гострий ніж. Ризик ривку ножа зростає, якщо ніж не гострий.

Правила техніки безпеки щодо поводження з пальним

- Не запускайте виріб, якщо на інструменті є пальне або моторне масло. Видаліть непотрібне пальне/мастило та дайте інструменту висохнути. Видалити непотрібне пальне з інструменту.

- Якщо ви розлили пальне на свій одяг, негайно змініть його.

- Пальне не повинно потрапляти на тіло, це може призвести до отримання травм. Якщо пальне потрапило на тіло, змийте його мильним розчином.

- Не запускайте двигун, якщо ви пролили мастило або пальне на виріб або на тіло.

- Не запускайте інструмент, якщо двигун протікає. Регулярно перевіряйте двигун на наявність витоків.

- Будьте обережні з пальним. Пальне є займистою речовиною, а пари вибухонебезпечними та можуть спричинити травми або смерть.

- Не вдихайте пари пального, це може призвести до травм. Переконайтеся у забезпеченні достатнього потоку повітря.

- Не паліть поблизу місця розміщення пального або поблизу двигуна.

- Не ставте теплі предмети поблизу місця розміщення пального або двигуна.

- Не додавайте пальне під час роботи двигуна.

• Перед заправкою переконайтеся, що двигун охолоджений.

- Перед заправкою повільно відкрийте кришку паливного баку та обережно скиньте тиск.

- Не додавайте пальне в двигун у закритому приміщенні. Недостатній потік повітря може призвести до травм або смерті через задуху або чадний газ. Не додавайте пальне в двигун у закритому приміщенні.

- Обережно затягніть кришку паливного баку, інакше може виникнути пожежа.

- Перед початком перемістіть пристрій на відстань щонайменше 3 м (10 футів) від місця заправки бака.

- Не заливайте занадто багато пального в паливний бак.

- Переконайтеся, що під час переміщення виробу або ємності для пального не може виникнути витік.

- Не ставте інструмент або ємність для палива у місцях, де є відкрите полум'я, іскри або запал. Переконайтеся, що у місці зберігання відсутній відкритий вогонь.

- Використовуйте лише дозволені ємності під час переливання пального або його переміщення на зберігання.

• Перед тривалим зберіганням спорожніть паливний бак. Дотримуйтеся місцевого законодавства щодо місця утилізації пального.
- Очистіть виріб перед тривалим зберіганням.
- Від'єднайте кабель свічки запалювання перед тим, як помістити виріб на зберігання, щоб переконатися, що двигун випадково не запуститься.

Інструкції з техніки безпеки під час проведення технічного обслуговування

- Якщо ви не можете відрегулювати швидкість холостого ходу, щоб зупинити різальну насадку, зверніться до сервісного центру. Не використовуйте виріб, допоки він не буде правильно відрегульований або відремонтований.

Збірка

Попередження: Прочитайте розділ щодо безпеки, перш ніж збирати виріб.

Встановлення рукоятки керування (321R)

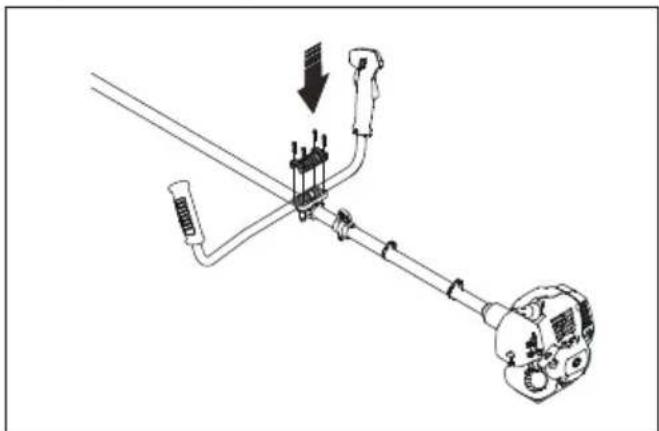

1. Встановіть рукоятку керування в затискач рукоятки на валу.

1. Встановіть верхню частину затиску рукоятки керування на рукоятку керування. Переконайтеся, що затискач встановлено на ділянці накатки рукоятки керування. Див. рисунок.

2. Одягніть фіксуючий ремінь і повісьте виріб на опорний гачок.

3. Виконайте останнє регулювання, щоб переконатися, що інструмент знаходиться в зручному положенні, коли він висить на фіксуючому ремені.

Встановлення ручки-скоба (321C,321RJ)

1. Викрутіть чотири гвинти.
2. Одягніть ручку-скобу на вал і помістіть нижній затискач під вал.
3. Вирівняйте отвір у ручці-скобі з отвором для гвинта в нижньому затиску.
4. Встановіть гвинти з гайками і затягніть.

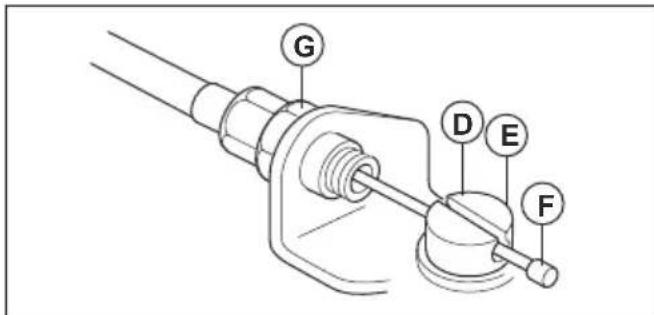

Підключення тросу приводу дросельної заслінки та дротів перемикача зупинки (321R)

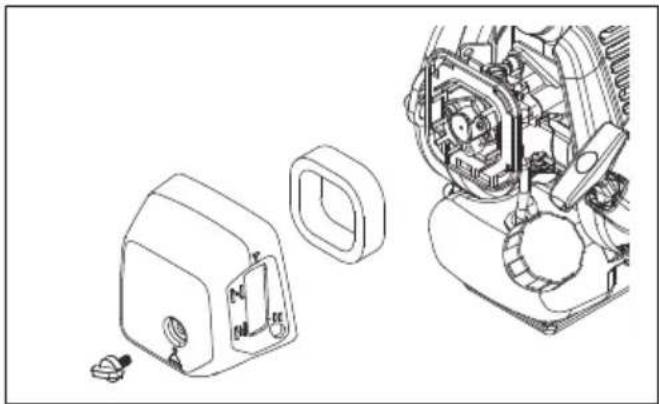

1. Зніміть кришку повітряного фільтра.
2. Встановіть трос приводу дросельної заслінки (А) через кронштейн карбюратора (В).

A B C

1. Повністю поверніть регулювальну муфту троса (С) у кронштейн карбюратора.
2. Встановіть штуцер пазу (D) на карбюратор. У цей час заглиблений отвір (E) для кабельного наконечника (F) знаходиться подалі від регулювальної муфти кабелю (C).

G D E F

1. Поверніть кулачок дросельної заслінки карбюратора та протягніть трос приводу дросельних заслінок (А) через паз штуцера.
2. Переконайтеся, що кабельний наконечник (F) потрапляє в заглиблений отвір.
3. Кілька разів натисніть на дросельний регулятор, щоб переконатися, що він працює правильно.
4. Відрегулюйте регулювальну муфту регулювання тросу (С).

a) Переконайтеся, що упор на кулачку дросельної заслінки карбюратора правильно торкається упора дросельної заслінки.
б) Переконайтеся, що положення тросу зберігається на відстані 1-2 мм між кабельним наконечником (F) і штуцером пазу, коли дросельний регулятор натиснутий повністю.

1-2MM

1. Коли трос дроселя (A) відрегульовано правильно, затягніть стопорну гайку (G).
2. З'єднайте дроти вимикача зупинки (Н) із роз'ємами від двигуна.

1. Встановіть кришку повітряного фільтра.

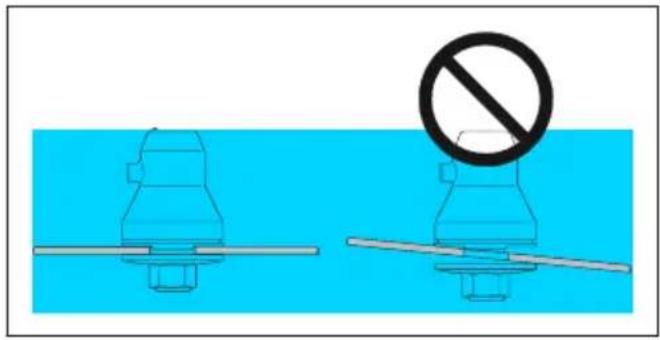

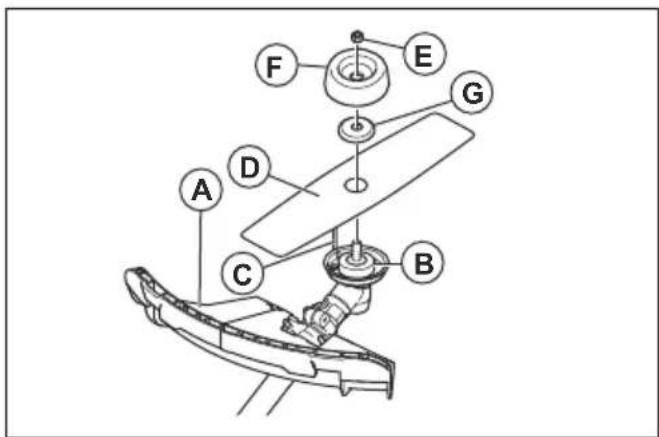

Встановлення захисного кожуху ножа та ножа для трави (321R, 31RJ)

УВАГА: Використовуйте тільки схвалений захисний кожух для ножів. Див. Допоміжні пристрої на сторінці на стор. 252.

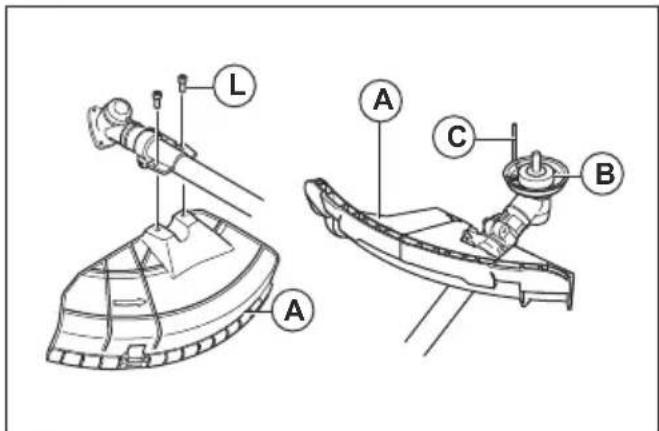

1. Прикріпіть захисний кожух різальної насадки (А) до валу та затягніть його болтом (L).

1. Встановіть приводний диск (В) на вихідний вал.
2. Повертайте вихідний вал, допоки один з отворів у привідному диску не співпаде з відповідним отвором у корпусі зубчатого колеса.
3. Вставте стопорний штифт (С) в отвір, щоб зафіксувати вал.
4. Встановіть ніж (D), опорний фланець (G) і опорну конічну шайбу (F) на вихідний вал.
5. Помістіть опорну конічну шайбу (F) на вихідний вал неплоскою стороною до ножа.
6. Помістіть опорну конічну шайбу (F) на вихідний вал неплоскою стороною до ножа.
7. Встановіть гайку (Е). Тримайте стрижень гайкового ключа якомога ближче до кожуха ножа. Щоб затягнути гайку, необхідно повернути гайковий ключ у протилежну сторону обертання. Затягніть гайку до моменту 35-50 Нм (3,5-5 кгсм)

Примітка: Різьба лівого обертання.

ПОПЕРЕДЖЕННЯ: Неправильне встановлення ножа може призвести до травмування.

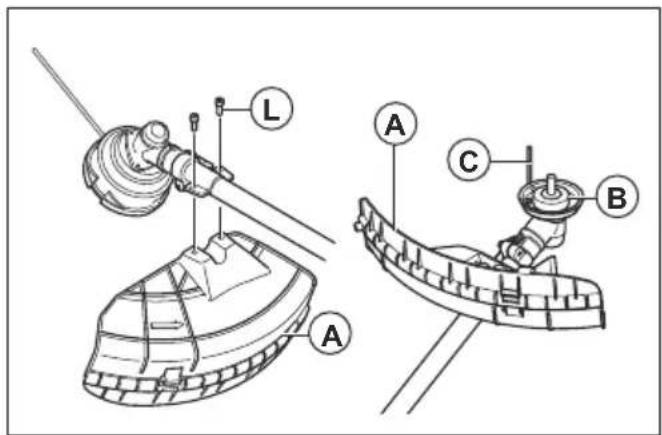

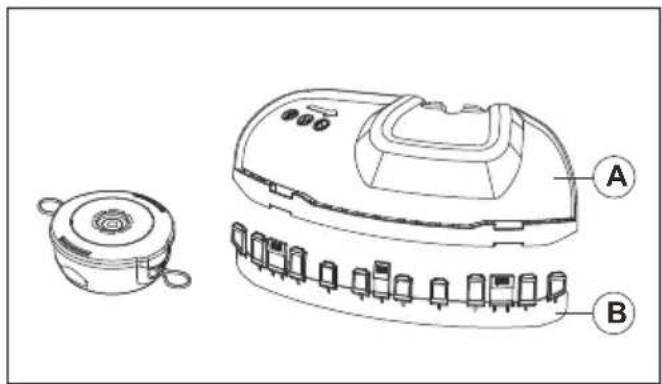

Встановлення кронштейна на захисному кожусі різальної насадки (321R,321RJ)

1. Встановіть кронштейн (В) на захисному кожусі різальної насадки (А).

Встановлення кронштейна на захисному кожусі різальної насадки (321R,321RJ)

1. Прикріпіть захисний кожух (A) до валу за допомогою болтів (L). Обов'язково використовуйте відповідний захисний кожух для відповідної тримерної головки.

1. Приєднайте приводний диск (В) і опорний фланець (G) до вихідного валу.

A C G B H

1. Повертайте вихідний вал, допоки отвір у приводному диску не співпаде з отвором у корпусі зубчатого колеса.
2. Вставте стопорний штифт (С) в отвір, щоб зафіксувати вал.

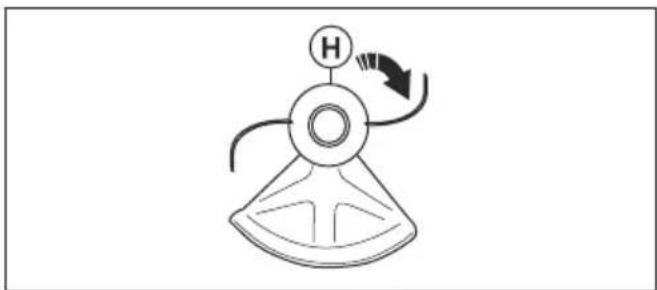

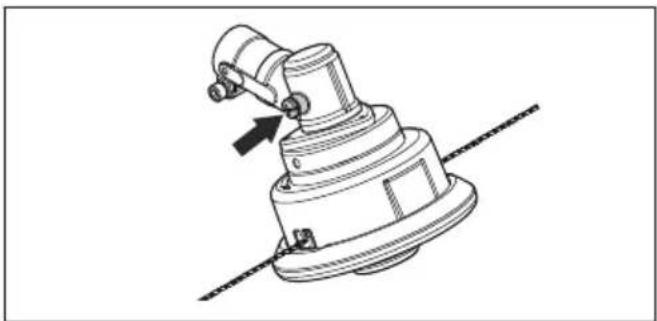

3. Поверніть тримерну головку (Н) проти годинникової стрілки

1. Щоб розібрати пристрій, виконайте дії в зворотному порядку.

Встановлення захисного кожуха тримера та тримерної головки (321R,321RJ)

1. Прикріпіть захисний кожух (А) до валу за допомогою болтів (L). Обов'язково використовуйте відповідний захисний кожух для відповідної тримерної головки.

1. Покладіть гайковий ключ (С) на гайку, щоб зафіксувати вал.

1. Поверніть тримерну головку (Н) за годинниковою стрілкою.

Встановлення обмежувача ходу під час транспортування

1. Прикріпіть обмежувачі ходу на ніж.

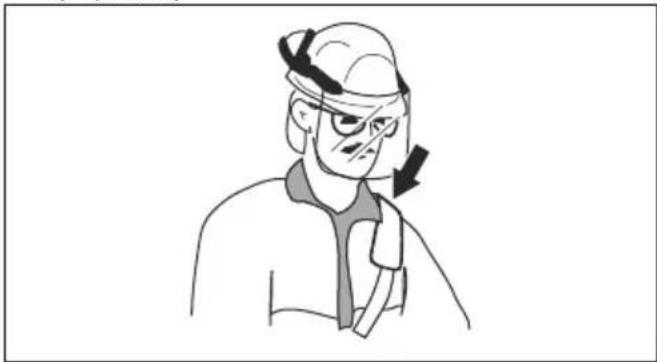

Регулювання фіксуючого ременя

ПОПЕРЕДЖЕННЯ: Пристрій завжди має бути правильно прикріплений до фіксуючого ременя. У разі неправильного встановлення, ви не зможете безпечно керувати інструментом, і це може призвести до травмування вас або інших. Не використовуйте несправний фіксуючий ремінь. Не використовуйте фіксуючі ремені з несправним механізмом швидкого роз'єднання.

1. Надіньте фіксуючий ремінь.
2. Прикріпіть інструмент до фіксуючого ременя.
3. Відрегулюйте фіксуючий ремінь для найкращого робочого положення.

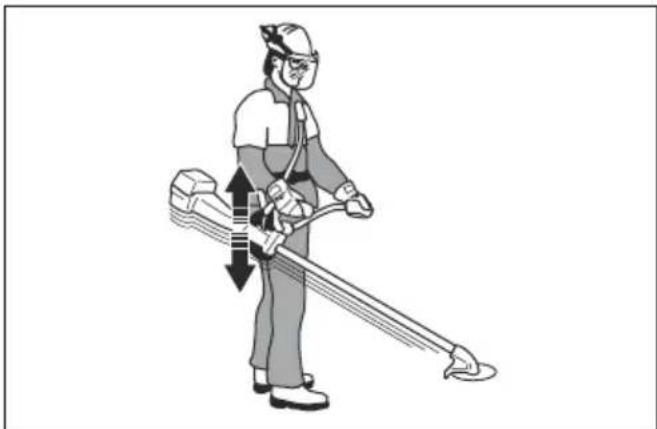

4. Відрегулюйте бічні лямки, щоб інструмент рівномірно важив на ваших плечах.

a) (321RJ)

1. Продовжуйте регулювання фіксуючого ременя, допоки різальна насадка не буде знаходитися паралельно землі.

1. Нехай різальна насадка злегка стоїть на землі. Відрегулюйте затискач ременя, щоб правильно збалансувати інструмент.

Примітка: У разі використання ножа для трави, він має балансувати приблизно на 10 см/4 дюйма над землею.

Експлуатація

ПОПЕРЕДЖЕННЯ: Прочитайте та зрозумійте розділ щодо техніки безпеки перед тим, як використовувати виріб.

Пальне

Використання пального

УВАГА: виріб оснащений двотактним двигуном. Використовуйте суміш бензину та масла для двотактних двигунів. Обов'язково використовуйте правильну кількість масла в суміші. Неправильне співвідношення бензину та масла може призвести до пошкодження двигуна.

Бензин

УВАГА: Не використовуйте бензин з октановим числом менше 90 RON (87 AKI). Це може призвести до пошкодження виробу.

УВАГА: Не використовуйте бензин із концентрацією етанолу більше 10% (E10) на 970651101, 970651301 та 970651201 Це може призвести до пошкодження виробу.

УВАГА: Не використовуйте бензин із концентрацією етанолу понад 27% (E27) на 970651102 та 970651202. Це може призвести до пошкодження виробу

УВАГА: Не використовуйте етилований бензин. Це може призвести до пошкодження інструменту.

• Використовуйте бензин з вищим октановим числом, якщо ви часто користуєтеся інтсрументом на постійно високих обертах двигуна.
• Завжди використовуйте якісну суміш неетилованого бензину та масла.

Масло для двотактних двигунів

• Використовуйте лише високоякісне масло для двотактних двигунів, особливо масло для двотактних двигунів HUSQVARNA. Використовуйте тільки масло двигуна з повітряним охолодженням.
• Співвідношення суміші складає 25:1 (4%).
• Масло низької якості та високе співвідношення масло/пальне може зменшити термін експлуатації каталітичних нейтралізаторів.

• Вибираючи масло, проконсультуйтеся з дилером.

• Якщо немає в наявності масла для двотактних двигунів Husqvarna, можна використовувати інше якісне двотактне масло, призначене для двигунів з повітряним охолодженням. Зверніться до дилера, коли будете вибирати масло.

• Не використовуйте двотактне масло для підвісних двигунів із водяним охолодженням. Масло для двотактних двигунів іноді називають маслом для підвісних двигунів.

Бензин, літр Масло, літр
	4%(25:1)
5 0,2
10 0,4
15 0,6
20 0,8

Виготовлення паливної суміші

Примітка: Для змішування пального завжди використовуйте чистий паливний контейнер.

Примітка: Не виробляйте кількість паливної суміші більш ніж на 30 днів.

1. Додайте половину кількості бензину.
2. Додайте повну кількість масла.
3. Збовтайте паливну суміш, щоб перемішати вміст.
4. Додайте решту бензину.
5. Збовтайте паливну суміш, щоб перемішати вміст.
6. Заповніть паливний бак.

Додавання пального

ПОПЕРЕДЖЕННЯ: Не паліть і не розміщуйте гарячі предмети поблизу палива. Перш ніж додавати паливо, зупиніть двигун і дайте йому охолонути протягом декількох хвилин.

ПОПЕРЕДЖЕННЯ: Додаючи пальне, повільно відкривайте кришку паливного баку, щоб скинути небажаний тиск.

ПОПЕРЕДЖЕННЯ: Після доливання пального ретельно затягніть кришку паливного баку. Перенесіть машину подалі від зони заправки та електроживлення перед тим, як запускати двигун.

• Завжди використовуйте паливний контейнер із клапаном проти проливання.
• Переконайтеся, що область біля кришки паливного баку чиста. Забруднення баку може спричинити проблеми з роботою.
• Перед додаванням паливної суміші в паливний бак струсіть ємність з паливом.

Запуск та зупинка

Огляд перед запуском

1. Огляньте інструмент на наявність відсутніх, пошкоджених, ослаблених або зношених деталей.
2. Огляньте гайки, гвинти та болти.
3. Огляньте ножі.
4. Огляньте стопорну гайку. Переконайтеся, що мінімальне зусилля фіксації стопорної гайки становить 1,5 Нм (1,1 фут-фунт). Затягніть стопорну гайку до 35-50 Нм (26-36 фут-фунтів).
5. Перевірте повітряний фільтр.
6. Огляньте блокування дросельного регулятора та регулятор управління дросельною заслінкою.
7. Огляньте перемикач зупинки.
8. Огляньте інструмент на наявність витоків палива

Запуск холодного двигуна

ПОПЕРЕДЖЕННЯ: Перед запуском виробу повністю встановіть кришку зчеплення та вал. Ослаблене зчеплення може спричинити травму. Використовуйте рукавички

ПОПЕРЕДЖЕННЯ: Перенесіть виріб подалі від зони заправки та джерела живлення. Поставте його на рівну поверхню. Переконайтеся, що жодні предмети не торкаються різальної насадки.

ПОПЕРЕДЖЕННЯ: Переконайтеся, що у робочій зоні немає сторонніх осіб. Або це може призвести до ризику небезпечної травми. Безпечна відстань складає 15 м.

1. Встановіть перемикач зупинки у вихідне положення.

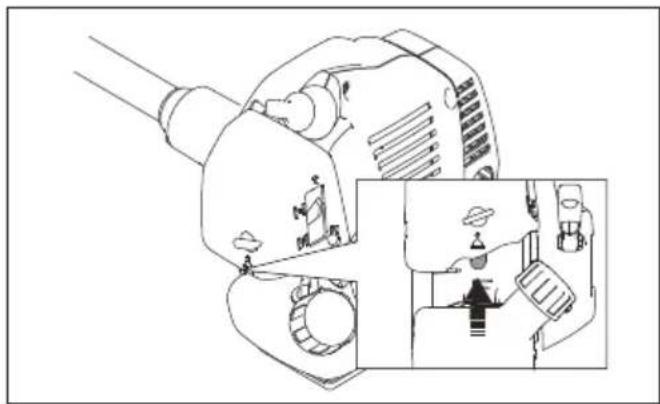

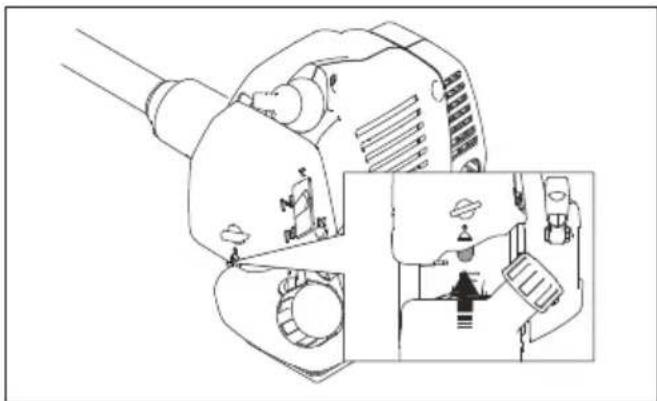

2. Натисніть кнопку продувки повітрям десять разів.

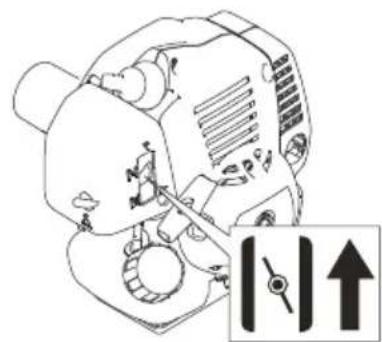

1. Перемістіть ручку заслінки в положення дроселювання.

1. Тримайте виріб до землі. Правою рукою повільно витягуйте трос, допоки не відчуєте опір. Швидко потягніть трос, застосовуючи силу. Продовжуйте це робити, допоки не почуєте запуск двигуна.

Примітка: Не накручуйте трос стартера на руку.

УВАГА: Не витягуйте весь трос стартера. Тримайте ручку троса стартера, коли вона повністю витягнута. Недотримання цих інструкцій може призвести до пошкодження двигуна.

1. Встановіть ручку заслінки в робоче положення, потім тягніть трос стартера, допоки двигун не запуститься.
2. Злегка потягніть дросельний регулятор та попрацюйте на низькій швидкості протягом 60 секунд.

ПОПЕРЕДЖЕННЯ: Не торкайтеся кришки. Це може призвести до опіків шкіри та ураження електричним струмом, якщо ковпачок свічки запалювання пошкоджено. Не використовуйте виріб із пошкодженим ковпачком свічки запалювання.

Запуск прогрітого двигуна

1. Встановіть перемикач зупинки у вихідне положення.
2. Натисніть кнопку продувки повітрям десять разів.

1. Встановіть ручку заслінки в робоче положення, потім тягніть трос стартера, допоки двигун не запуститься.

Зупинка роботи

- Натисніть на перемикач запалювання, щоб зупинити двигун.

321R 321C 321RJ

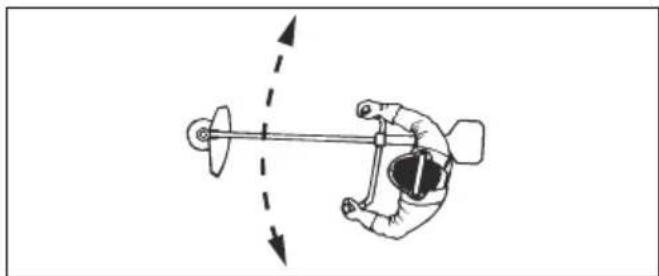

Експлуатація тримера для трави

УВАГА: Переконайтеся, що ви сповільнюєте двигун до холостого ходу після кожної операції. Довгий період роботи у разі повної подачі пального без навантаження на двигун може призвести до пошкодження двигуна.

Примітка: Щоб запобігти вібрації, очистіть кришку тримерної головки під час приєднання нової тримерної волосіні. Огляньте інші деталі тримерної головки та очистіть їх, якщо це необхідно.

Інструкції з роботи загального характеру

ПОПЕРЕДЖЕННЯ: Будьте обережні, коли зрізуєте дерево, яке знаходиться в натягнутому стані. Воно може відскочити у своє нормальне положення до або після зрізання та вдарити вас або інструмент і спричинити травму.

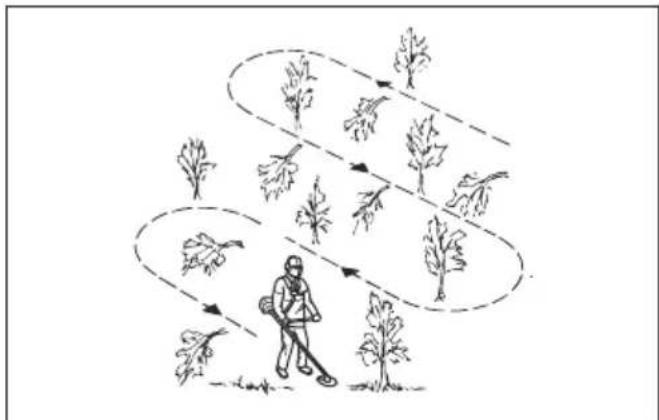

• Звільніть вільний простір на одному кінці робочої зони та почніть роботу звідти.
  • Пересувайтеся рівномірно по робочій зоні.


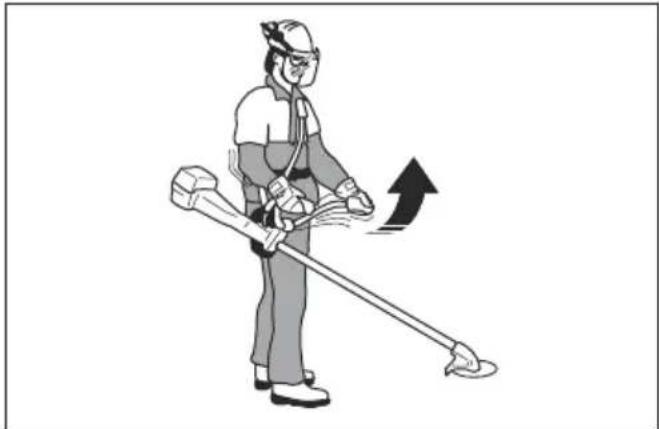

• Повністю переміщуйте інструмент ліворуч і праворуч, щоб очистити ділянку шириною 4–5 м (13–16 футів) за кожне обертання.
• Пройдіть ділянку довжиною 75 м (250 футів), перш ніж повернути та повернутися назад. Переміщуйте ёмність для пального разом із собою відповідно до того, як ви продовжуєте роботу.
• Рухайтесь напрямком, де ви не перетинаєте канави та перешкоди більше, ніж це необхідно.
• Рухайтесь напрямком, де вітер змушує зрізану рослинність падати на очищену територію.

• Рухайтеся вздовж схилів, а не вгору і вниз.

Прибирання трави за допомогою ножа для трави.

1. Тримайте ноги нарізно під час роботи інструменту. Переконайтеся, що ноги впритул стоять на землі.
2. Злегка поставте чашоподібну опору на землю. Це запобігає торканню ножа землі.
3. Робіть бічні рухи справа наліво для чіткого ходу інструмента. Використовуйте ліву сторону ножа (між 8 та 12 годинами), щоб виконувати зрізання.

1. Повертайте ніж ліворуч під час очищення трави.

Примітка: Трава легко збирається на волосіні.

1. Для зворотного ходу використовуйте рух, спрямований у бік зліва направо.
2. Виконуйте роботу ритмічно.
3. Рухайтеся вперед і тримайте ноги щільно на землі.
4. Зупиніть двигун.
5. Зніміть виріб із затискача на фіксуючому ремені.
6. Покладіть інструмент на землю.
7. Зберіть зрізаний матеріал.

Очищення

Для досягнення найкращих результатів:

• Тримайте тример так, щоб тримерна головка була трохи вище землі.
• Нахиляйте тримерну головку під невеликим кутом.
• Нехай кінець волосіні тримера торкається землі навколо предметів.

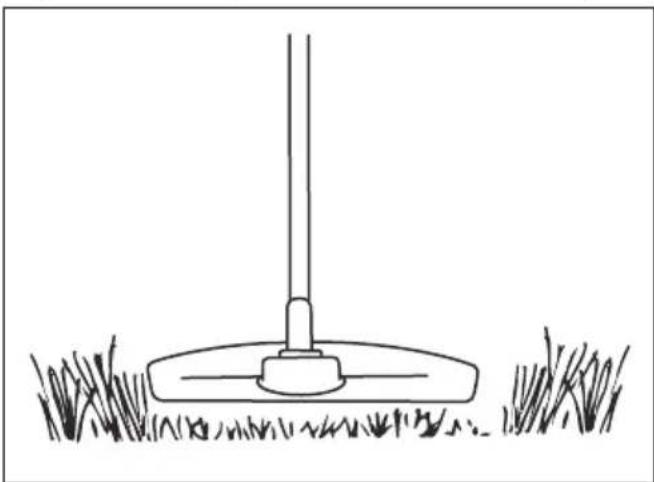

Підстригання трави

1. Тримайте тримерну головку безпосередньо над землею під кутом. Не штовхайте тримерну волосінь в траву.

1. Зменшить довжину тримерної волосіні на 10-12 см / 4-4,75 дюйма.
2. Зменшить оберти двигуна, щоб зменшити ризик пошкодження рослин.
3. Використовуйте дросель на 80%, коли косите траву поблизу певних преметів.

1. Переконайтеся, що тримерна волосінь для трави розташована паралельно землі під час покосу.

1. Не штовхайте тримерну головку до землі. Можно пошкодити землю та інструмент.
2. Не дозволяйте тримерній головці постійно торкатися землі, це може призвести до пошкодження тримерної головки.
3. Для покосу трави використовуйте повну потужність під час руху інструменту з боку в бік. Переконайтеся, що тримерна волосінь для трави розташована паралельно землі.

Згрібання (підмітання) трави

Потік повітря від обертової тримерної волосіні можна використовувати для прибирання скошеної трави з ділянки.

1. Тримайте тримерну головку та її волосінь паралельно землі та над землею.
2. Застосуйте повну потужність.
3. Пересувайте тримерну головку з боку в бік і прибирайте траву.

ПОПЕРЕДЖЕННЯ: Очищайте кришку тримерної головки кожного разу після збірки нової тримерної волосіні, щоб запобігти дисбалансу та вібрації ручок. Також перевірятне інші деталі тримерної головки та очищуйте їх, якщо необхідно.

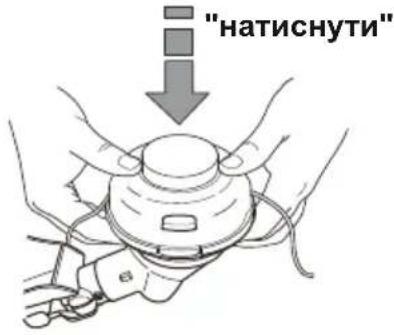

Заміна тримерної волосіні.

Див. 537338306 на стор. 253

Технічне обслуговування

ПОПЕРЕДЖЕННЯ: Прочитайте та зрозумійте розділ щодо безпеки, перш ніж проводити очищення, ремонт або виконувати технічне обслуговування інструменту.

Графік технічного обслуговування

Переконайтеся, що ви дотримуєтеся графіку технічного обслуговування. Періодичність проведення цих робіт розраховуються на підставі щоденного використання інструменту. Періодичність проведення вказаних робіт відрізняються, якщо ви не користуєтеся інструментом щодня. Виконуйте лише ті роботи з технічного обслуговування, які описані в цьому посібнику. Зверніться до авторизованого сервісного центру щодо інших робіт з технічного обслуговування, які не вказано в цьому посібнику.

Графік технічного обслуговування	Щодня Щонеділі Щомісяця
Очистіть зовнішні поверхні. √
Очистіть повітряний фільтр. У разі потреби, замініть. √
Перевірте фіксуючий ремінь. √
Перевірте блокування дросельного регулятора та функцію дросельної заслінки.	√
Перевірте ручку та рукоятку керування. √
Перевірте перемикач зупинки. √
Перевірте захисні кожухи. √
Перевірте ніж, щоб він був гострим і не пошкодженим. Правильно встановіть ніж в центральне положення.	√
Перевірте тримерну головку. √
Перевірте різальну насадку та переконайтеся, що вона не обертається на холостому ходу.	√
Перевірте стопорну гайку різального обладнання. √
Перевірте наявність витоків пального з двигуна, бака або елементів для подачі пального.	√
Перевірте обмежувач ходу під час транспортування для ножа. √
Перевірте гайки та гвинти. √
Перевірте ручку троса стартера та трос стартера.		√
Очистіть зовнішню частину та прилеглі ділянки карбюратора.		√
Очистіть зовнішню частину свічки запалювання. Зніміть його та перевірте зазор між електродами. Відрегулюйте відстань до 0,6-0,7 мм або замініть свічку. Встановіть гасник на свічку запалювання.		√
Очистіть систему охолодження. √
Перевірте мастило конічної шестерні. У разі потреби, заповніть.		√
Очистіть глушник. √
Перевірте зчеплення, пружини зчеплення та барабан зчеплення. У разі потреби замініть в авторизованому сервісному центрі.			√
Перевірте всі кабелі та з'єднання. √
Замініть свічку запалювання. √

Регулювання карбюратора

Головні налаштування карбюратора регулюються під час тестування на заводі. Регулювання має виконувати досвідчений технік.

Перевірка глушника

ПОПЕРЕДЖЕННЯ: Не використовуйте інструмент з несправним глушником. Завжди замінюйте несправний глушник.

ПОПЕРЕДЖЕННЯ: Ризик отримання опіків або пожежі. Глушники з каталітичними нейтралізаторами надто нагріваються під час роботи.

ПОПЕРЕДЖЕННЯ: Ризик виникнення пожежі. Глушник знижує рівень шуму та визначає вихлопні гази від оператора. Вихлопні гази гарячі і можуть містити іскри.

УВАГА: Якщо сітка іскрогасника пошкоджена, її слід замінити. Не використовуйте інструмент, якщо іскрогасник на глушнику відсутній або несправний.

УВАГА: Якщо сітка іскрогасника заблокована, інструмент буде занадто гарячим. Це може призвести до пошкодження циліндра та поршня.

1. Переконайтеся в тому, що глушник не пошкоджений.
2. Переконайтеся в тому, що глушник правильно прикріплений до інструменту.

Регулювання холостого ходу

- Переконайтеся в тому, що повітряний фільтр чистий. Різальна насадка не повинна обертатися з правильною швидкістю холостого ходу.

- Відрегулюйте швидкість холостого ходу за допомогою гвинта регулювання холостого ходу Т, який позначено позначкою "Т".

- Швидкість холостого ходу правильна, коли двигун плавно працює в усіх положеннях. Швидкість холостого ходу має бути нижче за швидкість, коли різальна насадка починає обертатися.

ПОПЕРЕДЖЕННЯ: Якщо швидкість холостого ходу не можна відрегулювати таким чином, щоб різальна насадка зупинилася, зверніться до дистриб'ютора або до сервісного центру. Не використовуйте інструмент, допоки він не буде правильно відрегульований або відремонтований.

1. Повертайте гвинт регулювання холостого ходу за годинниковою стрілкою, допоки різальна насадка не почне обертатися.

2. Повертайте гвинт регулювання холостого ходу проти годинникової стрілки, допоки різальна насадка не зупиниться

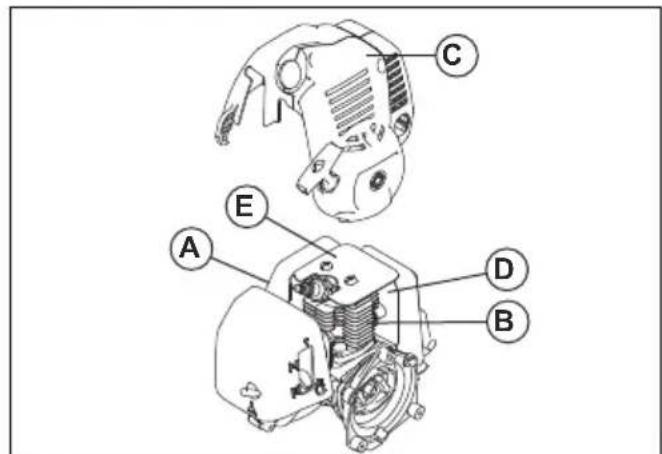

Система охолодження

Інструмент оснащений системою охолодження для підтримання низької робочої температури.

Система охолодження оснащена:

• Ребра на маховику (А)
• Ребра охолодження на циліндрі (В)
- Корпус стартера (С) (направляє холодне повітря над циліндром)
- Пластина глушника (D)
• Пластина (E)

Очищення охолоджувальної системи

ПОПЕРЕДЖЕННЯ: Забруднена або заблокована система охолодження може спричинити перегрів. Це призводить до пошкодження поршня та циліндра.

1. Очищуйте деталі системи охолодження щіткою не рідше одного разу на тиждень.

Повітряний фільтр

• Очищайте фільтр кожні 25 годин. У разі потреби очищуйте частіше.
• Встановіть ручку заслінки в положення дроселювання.

Очищення повітряного фільтра

УВАГА: Завжди замінюйте повітряний фільтр, який пошкоджений, дуже забруднений або просочений пальним.

У разі використання повітряного фільтру протягом тривалого часу, його неможливо повністю очистити. Регулярно замінюйте повітряний фільтр на новий.

1. Перемістіть важіль заслінки вгору, щоб закрити заслінку.
2. Зніміть кришку повітряного фільтра.

1. Зніміть повітряний фільтр.
2. Очистіть повітряний фільтр теплим мильним розчином.
3. Використовуйте масло для двотактних двигунів Husqvarna, щоб залити масло на фільтр. Переконайтеся, що ви видалили надлишок масла, перш ніж повертати повітряний фільтр назад

УВАГА: Не використовуйте бензин або масло, призначене для чотиритактних двигунів.

1. Замініть повітряний фільтр, якщо він занадто забруднений для його повного очищення. Завжди замінюйте пошкоджений повітряний фільтр.
2. Також очистіть внутрішню поверхню кришки фільтра. Використовуйте повітря або щітку.
3. Перш ніж збирати фільтр, переконайтеся, що він сухий.

Паливний фільтр

Коли двигуну не вистачає пального, переконайтеся, що кришка паливного баку та паливний фільтр (А) не забиті.

Додавання мастила в конічне зубчасте колесо

Переконайтеся, що конічне зубчате колесо заповнено на 3/4 мастилом для конічного зубчатого колеса.

Перевірка свічки запалювання

УВАГА: Завжди використовуйте рекомендований тип свічки запалювання. Невідповідний тип свічки запалювання може стати причиною пошкодження виробу.

• Перевірте свічку запалювання, якщо двигун має низьку потужність, його важно запустити або він не працює належним чином на холостому ходу.
• Щоб зменшити ризик небажаного матеріалу на електродах свічки запалювання, дотримуйтесь наступних інструкцій:

а) Переконайтеся, що швидкість холостого ходу налаштована правильно.
b) Переконайтеся, що паливна суміш є відповідною.
с) Переконайтеся в тому, що повітряний фільтр чистий.

- Якщо свічка запалювання забруднена, очистіть її та переконайтеся, що зазор між електродами правильний, див. Технічні характеристики на сторінці 251.

- Замініть свічку запалювання, якщо це необхідно

Заточування ножиців та ножів для трави

1. Заточуйте ножиці та ножі для трави одностороннім плоским напилком.
2. Заточуйте всі краї ножиців та ножів однаково, щоб зберегти баланс.

Виявлення та усунення несправностей

Відмова під час пуску
Перевірити	Можлива причина	Усунення
Кнопка зупинки	Положення зупинки	Встановіть перемикач зупинки в початкове положення.
Зубчасті фіксатори	Зв'язувальні фіксатори	Відрегулюйте або замініть фіксатори.
		Очистіть площу навколо фіксаторів.
		Зверніться до офіційного дилера з обслуговування.
Паливний бак Невідповідний тип пального.	Злийте його та залийте відповідне пальне
Карбюратор Відреутлійвань вид холостого ходу.	кість холостого ходу за допомогою гвинта з Т-подібною головкою.
Іскра (відсутність іскри)	Свічка запалювання брудна або мокра.	Переконайтеся в тому, що свічка запалювання суха і чиста.
	Неправильний зазор свічки запалювання.	Очистіть свічку запалювання. Перевірте правильність електродного зазору. Переконайтеся в тому, що свічка запалювання встановлена з подавлювачем.
		Зверніться до технічних характеристик щодо правильного зазору між електродами.
Свічка запалювання	Свічка запалювання не закріплена.	Затягніть свічку запалювання.

Двигун запускається, але не продовжує працювати
Перевірити	Можлива причина	Усунення
Паливний бак	Невідповідний тип пального.	Злийте його та залийте відповідне пальне
Карбюратор	Двигун не працюватиме належним чином на холостому ході.	Зверніться до свого дилера з обслуговування.
Повітряний фільтр	Засмічений повітряний фільтр.	Очистіть повітряний фільтр.

Транспортування та зберігання

• Забезпечте безпеку обладнання під час його транспортування, щоб запобігти пошкодженню та нещасним випадкам.
• Зберігайте виріб і обладнання в сухому та захищеному від морозу місці.

• Очистіть виріб.

• Замініть або відремонтуйте пошкоджені компоненти.

• Використовуйте відповідну захисну кришку на виробі, яка не утримує вологу.
• Тримайте виріб щільно прикріпленим в процесі транспортування.

Технічні характеристики

	одиниця виміру	321C 321RJ	321R
Технічні характеристики двигуна
Робочий об'єм циліндру см	^3	25.4 25.4	25.4
Отвір циліндра мм 33 33			33
Довжина ходу мм 30 30			30
Швидкість холостого ходу об/хв 3000±300 3200±300			3000±300
Максимальна швидкість об/хв 10500			10500	10500
Швидкість вихідного вала об/хв 7800 8200			8200
Максимальна потужність двигуна	кВт/об/хв	0.75/7000 0.75/	70075/7000
Свічка запалювання CDK L8RTC CDK L8RTC			CDK L8RTC
Відстань між електродами	мм	0.6-0.7	0.6-0.7	0.6-0.7
Ємність паливного баку	см ^3	600	600	600
Дані про шум і вібрацію
Еквівалентний рівень вібрації (ahv, eq), оснащений ножем для трави, передньою/задньою ручкою - див. примітку 1	м/с ^2	-	-	7.5/4.5
Еквівалентний рівень вібрації (ahv, eq) оснащений головкою тримера, передньою/задньою ручкою - див. примітку 1	м/с ^2	5.6/4.3	-	6.0/4.1
Еквівалентний рівень вібрації (ahv, eq), оснащений ножем для трави, лівою/правою ручкою - див. примітку 1	м/с ^2	-	4.3/4.6	-
Еквівалентний рівень вібрації (ahv, eq) оснащений тримерною головкою, лівою/правою ручкою - див. примітку 1	м/с ^2	-	2.6/4.5	-
Рівень звукової потужності, гарантований (LWA) - див. примітку 2	дБ(А)	110	110	110
Рівень звукової потужності, виміряний ножем для трави/тримерною головкою - див. примітку 2	дБ(А)	-/104.7	105.1/105.7	105.2/104.3
Рівень звукового тиску біля вуха оператора, оснащеного ножем для трави - див. примітку 3	дБ(А)	-	96.5	97.9
Рівень звукового тиску біля вуха оператора, обладнаного тримерною головкою - див. примітку 3	дБ(А)	97.1	99.0	97.2
Розміри виробу
Вага (за винятком різального обладнання)	кг	5.1	6.2	6.2
Примітка 1: Заявлені дані для еквівалентного рівня вібрації мають типову статистичну дисперсію (стандартне відхилення) 1,5 м/с ^2 .Примітка 2: Рівень шуму в навколишньому середовищі вимірюється як звукова потужність (рівень звукової потужності) відповідно до директиви ЄС 2000/14/ЕС. Заявлений рівень звукової потужності машини був виміряний використанням оригінальної різальної насадки, що дає найвищий рівень. Різниця між гарантованою та виміряною потужністю звуку полягає в тому, що гарантована потужність звуку також включає дисперсію в результатах вимірювання та варіації між різними машинами однієї моделі відповідно до Директиви 2000/14/ЕС.Примітка 3: Заявлені дані для еквівалентного рівня звукового тиску для машини мають типову статистичну дисперсію (стандартне відхилення) 2,5 дБ (А).

Допоміжні пристрої

321R,321RJ
Схвалені допоміжні пристрої	Тип Захисний кожух	різальної насадки
Ніж для трави/ножиці для трави	Multi 330-2 (∅ 330 2 зубці)	538933401
Тримерна головка	537338307	538933401

321C
Схвалені допоміжні пристрої	Тип Захисний кожух	різальної насадки
Тримерна головка	537338306 538930701

1		2
3	4		5
6		7

Husqvarna®

www.husqvarna.com

Оригінальні інструкції

1141091-26
