GSR 18V90 FC Professional - สว่าน BOSCH - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	สว่านไขควงไร้สาย
ยี่ห้อ	บ๊อช
รุ่น	GSR 18V90 FC Professional
แรงดันไฟฟ้าปกติ	18 V
ประเภทแหล่งจ่ายไฟ	แบตเตอรี่ลิเธียมไอออน 18 V
ความเร็วรอบเดินเบา – ความเร็วที่ 1	0 – 630 รอบ/นาที
ความเร็วรอบเดินเบา – ความเร็วที่ 2	0 – 2,100 รอบ/นาที
แรงบิดสูงสุด (ขันแน่น)	64 นิวตันเมตร
แรงบิดสูงสุด (ขันนิ่ม)	36 นิวตันเมตร
เส้นผ่านศูนย์กลางเจาะสูงสุด – ไม้	68 มม.
เส้นผ่านศูนย์กลางเจาะสูงสุด – เหล็ก	13 มม.
เส้นผ่านศูนย์กลางเจาะสูงสุด – คอนกรีต	10 มม.
เส้นผ่านศูนย์กลางขันสกรูสูงสุด	12 มม.
ที่จับดอก	หกเหลี่ยม 6.35 มม. (1/4") ; มีอะแดปเตอร์ให้เลือก
น้ำหนัก (ขึ้นอยู่กับแบตเตอรี่)	1.3 – 2.3 กก.
แบตเตอรี่ที่เข้ากันได้	GBA 18V… / ProCORE18V…
เครื่องชาร์จที่แนะนำ	GAL 18… / GAX 18… / GAL 36…
ฟังก์ชันหลัก	หยุดอย่างรวดเร็ว (KickBack Control), คลัตช์แม่นยำ, ไฟ LED ส่องสว่าง, ควบคุมความเร็วแปรผัน, 20 ตำแหน่งแรงบิด, 2 เกียร์กล, สลับทิศทางการหมุน, โมดูล Bluetooth® เสริม
ความปลอดภัย	ป้องกันการโอเวอร์โหลด, ล็อกแบตเตอรี่สองชั้น, พื้นผิวด้ามจับหุ้มฉนวน
ระดับเสียง (dB(A))	77.5 – 86.5 ขึ้นอยู่กับการตั้งค่า
การสั่นสะเทือน – เจาะโลหะ	< 2.5 ม./วินาที² (K=1.5)
การสั่นสะเทือน – ขันสกรู	< 2.5 ม./วินาที² (K=1.5)
การทำความสะอาด	ใช้แปรงขนนุ่มแห้ง; ทำความสะอาดรูระบายอากาศ
การบำรุงรักษา	ให้ช่างผู้เชี่ยวชาญที่ผ่านการรับรองซ่อมบำรุงโดยใช้อะไหล่แท้ของบ๊อช

คำถามที่พบบ่อย - GSR 18V90 FC Professional BOSCH

ฉันสามารถใช้แบตเตอรี่ประเภทใดกับ Bosch GSR 18V90 FC ได้บ้าง

คุณสามารถใช้แบตเตอรี่ลิเธียมไอออน GBA 18V และ ProCORE18V ของ Bosch ตรวจสอบให้แน่ใจว่าเข้ากันได้กับแรงดันไฟฟ้าปกติ 18 V

จะปรับความเร็วรอบหมุนได้อย่างไร

ความเร็วจะถูกควบคุมแบบค่อยเป็นค่อยไปโดยการกดสวิตช์เปิด/ปิด (12) นอกจากนี้ คุณสามารถเลือกช่วงความเร็วสองระดับได้โดยใช้ตัวเลือกความเร็ว (4): ตำแหน่ง 1 สำหรับแรงบิดสูง ตำแหน่ง 2 สำหรับความเร็วสูง

จะใช้อุปกรณ์ KickBack Control อย่างไร

KickBack Control เปิดใช้งานโดยค่าเริ่มต้น จะหยุดเครื่องมือโดยอัตโนมัติเมื่อเกิดการติดขัด คุณสามารถปิดการทำงานได้ผ่านปุ่ม (23) บนหน้าจอควบคุม แต่จะเปิดใช้งานอีกครั้งหลังจากไม่มีการใช้งาน 5 นาที หากเกิดการทำงาน ให้ปล่อยสวิตช์แล้วกดอีกครั้ง

ฉันสามารถใช้อะแดปเตอร์กับสว่านนี้ได้หรือไม่

ได้ GSR 18V90 FC รองรับอะแดปเตอร์ Bosch หลายแบบ: หัวเปลี่ยนมุม (GFA 18-W), ที่จับดอกไขว้ (GFA 18-E), หัวจับดอกสว่าน (GFA 18-B) ฯลฯ โดยเสียบเข้าไปในที่จับดอกแบบหกเหลี่ยม

จะบำรุงรักษาเครื่องมืออย่างไร

ทำความสะอาดรูระบายอากาศเป็นประจำด้วยแปรงขนนุ่มแห้ง หากต้องการซ่อมแซม ให้ส่งเครื่องมือให้ช่างผู้เชี่ยวชาญที่ใช้อะไหล่แท้ของ Bosch ถอดแบตเตอรี่ออกก่อนดำเนินการใดๆ เสมอ

ความสามารถในการเจาะสูงสุดในคอนกรีตคือเท่าไร

เส้นผ่านศูนย์กลางการเจาะสูงสุดในคอนกรีตคือ 10 มม.

จะเปลี่ยนทิศทางการหมุนได้อย่างไร

ใช้ตัวเลือกทิศทางการหมุน (11) ที่อยู่เหนือสวิตช์ เลื่อนไปทางซ้ายสำหรับหมุนตามเข็ม (เจาะ/ขัน) และไปทางขวาสำหรับหมุนทวนเข็ม (คลายเกลียว) ให้ปรับเมื่อเครื่องมือหยุดเท่านั้น

ไฟแดงกระพริบบนเครื่องมือหมายถึงอะไร

ไฟ LED สถานะ (21) กระพริบสีแดงบ่งบอกว่า KickBack Control ทำงานแล้ว ปิดเครื่องมือแล้วเปิดอีกครั้งเพื่อเริ่มทำงาน

ฉันจะได้แรงบิดสูงสุดเท่าไรในการขันแน่น

แรงบิดสูงสุดในการขันแน่นคือ 64 นิวตันเมตร

จะติดตั้งโมดูล Bluetooth® GCY 42 อย่างไร

ถอดแบตเตอรี่ จากนั้นใส่โมดูล Bluetooth® Low Energy GCY 42 (หรือ GCY 42 NC) ลงในช่องที่ใต้ฝาครอบ (5) ดูคู่มือของโมดูลสำหรับคำแนะนำในการจับคู่กับอุปกรณ์มือถือของคุณ

คู่มือผู้ใช้ GSR 18V90 FC Professional BOSCH

คู่มือการใช้งานฉบับ

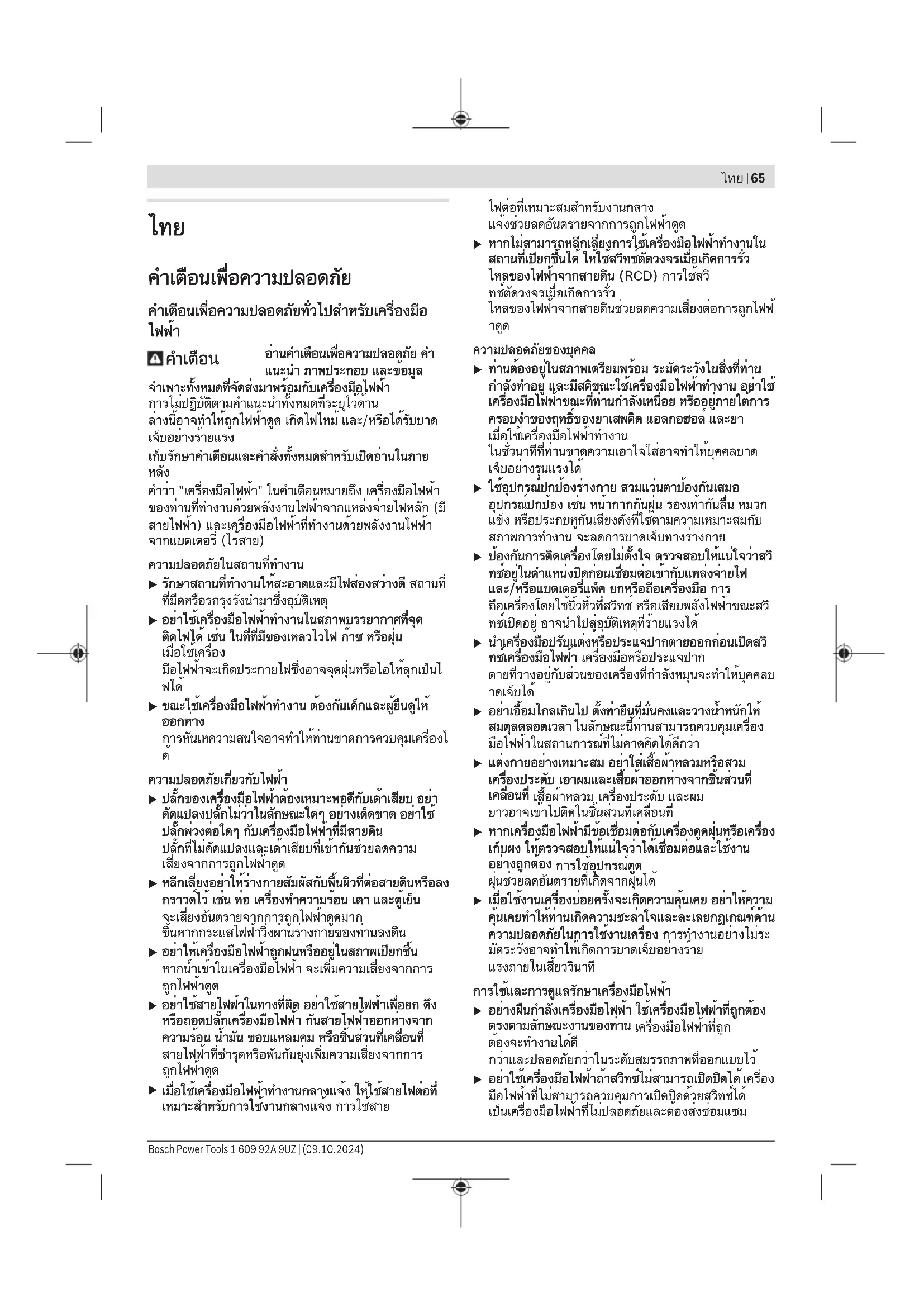

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้ไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึงเครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกอาจนำมาซึ่งอุบัติเหตุ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอไหม้เป็นไฟได้ ▶ ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องมือ

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเลี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน ▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกจากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สาย

ไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด

▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิตช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิตช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วขณะที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้

ใช้อุปกรณ์ปกป้องร่างกาย รวมถึงแว่นตานิรภัยเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่อุดหูกันเสียงดัง ที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย

▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟและ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะสวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้

▶ นำเครื่องมือปรับตั้งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้

▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า

▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวมเครื่องประดับ เอาผมและเสื้อผ้าให้ห่างจากชิ้นส่วนที่เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่

▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ควรตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้

▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านเกิดความชะล่าใจและละเลยกฎความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

อย่าฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม

ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าที่ถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ต่ำที่เด็กเอื้อมไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่อง หรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้องจะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ ดูแลด้ามจับและพื้นผิวจับให้แห้งสะอาด และปราศจากความมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่ ชาร์จใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้เท่านั้น เครื่องชาร์จที่เหมาะสมสำหรับชาร์จแบตเตอรี่แพ็คประเภทนี้ หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟไหม้ได้ ใช้เครื่องมือไฟฟ้าเฉพาะกับแบตเตอรี่แพ็คที่กำหนดไว้เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟไหม้หรือบาดเจ็บ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างจากวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ กุญแจ ตะปู สกรู หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อขั้วหนึ่งไปยังอีกขั้วหนึ่งได้ การลัดวงจรของขั้วแบตเตอรี่อาจทำให้เกิดการไหม้หรือไฟลุกไหม้ หากใช้แบตเตอรี่อย่างไม่ถูกต้องอาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดยบังเอิญ ให้ล้างด้วยน้ำ หากของเหลวเข้าตา ให้ขอความช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการคันหรือแสบผิวหนังได้ อย่าใช้แบตเตอรี่แพ็คหรือเครื่องมือที่ชำรุดหรือดัดแปลง แบตเตอรี่ที่ชำรุดหรือดัดแปลงอาจแสดงอาการที่ไม่สามารถคาดเดาได้ ส่งผลให้เกิดไฟไหม้ ระเบิด หรือความเสี่ยงต่อการได้รับบาดเจ็บ

อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรืออุณหภูมิที่สูงเกินไป หากสัมผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจทำให้เกิดการระเบิดได้ ปฏิบัติตามคำแนะนำเกี่ยวกับการชาร์จทั้งหมด และต้องไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือนอกช่วงอุณหภูมิที่กำหนดในคำแนะนำ การชาร์จแบตเตอรี่อย่างไม่ถูกวิธีหรือนอกช่วงอุณหภูมิที่กำหนด อาจทำให้แบตเตอรี่เสียหายและเพิ่มความเสี่ยงต่อการเกิดไฟไหม้

การบริการ

ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

ห้ามซ่อมแซมแบตเตอรี่แพ็คที่ชำรุดโดยเด็ดขาด ต้องส่งให้บริษัทผู้ผลิตหรือศูนย์บริการที่ได้รับอนุญาตดำเนินการซ่อมแซมแบตเตอรี่แพ็คเท่านั้น

คำเตือนเพื่อความปลอดภัยสำหรับไขควง

คำเตือนเพื่อความปลอดภัยสำหรับการทำงานทั้งหมด

▶ เมื่อทำงานในบริเวณที่อุปกรณ์ตัดหรือสกรูอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่ ต้องจับเครื่องมือไฟฟ้าที่พื้นผิวจับที่หุ้มฉนวน หากอุปกรณ์ตัดหรือสกรูสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหลผ่านจะทำให้ชิ้นส่วนโลหะที่ไม่มีการป้องกันของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องมือไฟฟ้าถูกไฟฟ้าดูดได้

คำเตือนเพื่อความปลอดภัยเมื่อใช้ดอกสว่านยาว

▶ อย่าทำงานด้วยความเร็วที่สูงกว่าอัตราความเร็วสูงสุดของดอกสว่าน ที่ความเร็วที่สูงกว่า ดอกสว่านอาจงอเมื่อปล่อยให้หมุนอย่างอิสระโดยไม่สัมผัสชิ้นงาน และส่งผลให้ได้รับบาดเจ็บทางร่างกาย ▶ เริ่มต้นเจาะด้วยความเร็วต่ำและให้ปลายดอกสว่านสัมผัสชิ้นงานเสมอ ที่ความเร็วที่สูงกว่าดอกสว่านอาจงอเมื่อปล่อยให้หมุนอย่างอิสระโดยไม่สัมผัสชิ้นงาน และส่งผลให้ได้รับบาดเจ็บทางร่างกาย ใช้แรงกดให้ตรงกับแนวดอกสว่านเท่านั้นและอย่าใช้แรงกดมากเกินไป ดอกสว่านอาจงอทำให้แตกหักหรือสูญเสียการควบคุม และส่งผลให้ได้รับบาดเจ็บทางร่างกาย

คำแนะนำเพื่อความปลอดภัยเพิ่มเติม

▶ ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่นจับจะมั่นคงกว่าการยึดด้วยมือ

▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า

ปิดสวิตช์เครื่องมือไฟฟ้าทันทีหากเครื่องมือติดขัด ให้เตรียมพร้อมสำหรับปฏิกิริยาแรงบิดสูงซึ่งเป็นเหตุให้เกิดการดีดกลับ เครื่องมือจะติดขัดเมื่อเครื่องมือไฟฟ้าถูกใช้งานเกินกำลังหรือเครื่องมือถูกหนีบอัดอยู่ในชิ้นงาน

ใช้เครื่องตรวจสอบที่เหมาะสมเพื่อตรวจสอบหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือถูกไฟฟ้าดูด

การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำ ทำให้ทรัพย์สินเสียหาย

▶ จับเครื่องมือไฟฟ้าให้แน่น ขณะขันสกรูเข้าและคลายออก อาจเกิดแรงบิดสะท้อนช่วงสั้นๆ อย่างรุนแรงได้ เมื่อแบตเตอรี่ชำรุดและนำไปใช้งานอย่างไม่ถูกต้องอาจมีไอระเหยออกมาได้ แบตเตอรี่อาจเพลิงไหม้หรือระเบิดได้ ให้สูดอากาศบริสุทธิ์และพบแพทย์ในกรณีเจ็บปวด ไอระเหยอาจทำให้ระบบหายใจระคายเคือง ▶ ห้ามดัดแปลงและเปิดแบตเตอรี่แบบชาร์จได้ อันตรายจากการลัดวงจร วัตถุที่แหลมคม เช่น ตะปูหรือไขควง หรือแรงกระทำภายนอก อาจทำให้แบตเตอรี่เสียหายได้ สิ่งเหล่านี้อาจทำให้เกิดการลัดวงจรภายในและแบตเตอรี่ลุกไหม้ มีควัน ระเบิด หรือร้อนเกินไป ▶ ใช้เฉพาะแบตเตอรี่จากผลิตภัณฑ์ของผู้ผลิต ในลักษณะนี้แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้งานเกินกำลังซึ่งเป็นอันตราย

ปกป้องแบตเตอรี่จากความร้อน รวมทั้ง เช่น จากการถูกแสงแดดส่องต่อเนื่อง จากไฟ สิ่งสกปรก น้ำ และความชื้น อันตรายจากการระเบิดและการลัดวงจร

▶ ระวัง! การใช้เครื่องมือไฟฟ้าพร้อม Bluetooth® อาจรบกวนอุปกรณ์และเครื่องมืออื่นๆ เครื่องบิน และอุปกรณ์ทางการแพทย์ (เช่น เครื่องกระตุกหัวใจ เครื่องช่วยหายใจ) นอกจากนี้ยังอาจก่อให้เกิดความเสียหายต่อคนและสัตว์ในบริเวณใกล้เคียงด้วย อย่าใช้เครื่องมือไฟฟ้าพร้อม Bluetooth® ใกล้อุปกรณ์ทางการแพทย์ สถานีบริการน้ำมัน โรงงานสารเคมี พื้นที่ที่มีความเสี่ยงต่อการระเบิด และพื้นที่ปฏิบัติการระเบิด อย่าใช้เครื่องมือไฟฟ้าพร้อม Bluetooth® ในเครื่องบิน หลีกเลี่ยงการทำงานเป็นระยะเวลานานตรงบริเวณใกล้ร่างกายโดยตรง

เครื่องหมายคำว่า Bluetooth® และโลโก้เป็นเครื่องหมายการค้าจดทะเบียนและเป็นกรรมสิทธิ์ของ Bluetooth SIG, Inc. บริษัท Robert Bosch Power Tools GmbH ได้รับใบอนุญาตให้ใช้งานเครื่องหมายคำ/โลโก้ดังกล่าว

คำเตือน

ตรวจสอบให้แน่ใจว่าได้เก็บถ่านกระดุมให้พ้นมือเด็กแล้ว ถ่านกระดุมอันตราย

▶ ห้ามไม่ให้ถ่านกระดุมเข้าไปในช่องเปิดของร่างกาย หากสงสัยว่าได้กลืนถ่านกระดุมหรือถ่านกระดุมเข้าไปในช่องเปิดของร่างกาย ควรรีบพบแพทย์ทันที การกลืนถ่านกระดุมสามารถทำให้เกิดแผลไหม้ภายในอย่างรุนแรงภายใน 2 ชั่วโมงและอาจนำไปสู่ความตายได้ ▶ เมื่อเปลี่ยน ควรตรวจสอบให้แน่ใจว่าได้เปลี่ยนถ่านกระดุมอย่างถูกต้อง อันตรายจากการระเบิด ใช้เฉพาะถ่านกระดุมที่ระบุไว้ในคู่มือการใช้งานนี้เท่านั้น อย่าใช้ถ่านกระดุมอื่นๆ หรือแหล่งพลังงานประเภทอื่น

▶ อย่าพยายามชาร์จถ่านกระดุมอีกครั้ง และอย่าลัดวงจรถ่านกระดุม ถ่านกระดุมอาจรั่วไหล ระเบิด ไฟไหม้ และทำให้บุคคลบาดเจ็บได้ ▶ นำถ่านกระดุมที่หมดไฟแล้วออกมา และนำไปกำจัดอย่างถูกต้อง ถ่านกระดุมที่หมดไฟแล้วอาจรั่วไหล และส่งผลเสียหายต่อผลิตภัณฑ์หรือทำให้บุคคลบาดเจ็บได้ ▶ อย่าให้ถ่านกระดุมร้อนมากเกินไป และอย่าโยนเข้ากองไฟ ถ่านกระดุมอาจรั่ว ระเบิด ไฟไหม้ และทำให้บุคคลบาดเจ็บได้ ▶ อย่าทำให้ถ่านกระดุมเสียหาย และอย่าแยกถ่านกระดุมออกจากกัน ถ่านกระดุมอาจรั่ว ระเบิด ไฟไหม้ และทำให้บุคคลบาดเจ็บได้ ▶ อย่านำถ่านกระดุมที่เสียหายไปสัมผัสกับน้ำ ลิเธียมที่ออกมาแล้วสัมผัสกับน้ำสามารถผลิตไฮโดรเจนได้ และด้วยเหตุนี้จึงทำให้เกิดไฟไหม้ ระเบิด หรือบุคคลบาดเจ็บได้

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือไฟฟ้านี้ใช้สำหรับขันและคลายสกรู และสำหรับเจาะไม้ โลหะ และพลาสติก

เครื่องมือไฟฟ้านี้สามารถใช้ร่วมกับอะแดปเตอร์มุม (GFA 18-W), อะแดปเตอร์มุมพร้อมดอกเจาะโลหะ (GFA 18-WM), อะแดปเตอร์เจาะศูนย์ (GFA 18-E), อะแดปเตอร์หัวจับดอกสว่าน (GFA 18-B), อะแดปเตอร์หัวจับดอกโลหะ (GFA 18-M) หรืออะแดปเตอร์สว่านเจาะกระแทก (GFA 18-H)

เมื่อมี Bluetooth Low Energy Module GCY 42 / GCY 42 NC ผู้ใช้จะสามารถถ่ายโอนข้อมูลและการตั้งค่าของเครื่องมือไฟฟ้าระหว่างเครื่องมือไฟฟ้าและอุปกรณ์เคลื่อนที่ปลายทางผ่านเทคโนโลยีไร้สาย Bluetooth

ส่วนประกอบที่แสดงในภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ

(1) ตัวจับยึดเครื่องมือ (2) ปลอกล็อก (3) แหวนตั้งแรงบิดล่วงหน้า (4) สวิตช์เลือกเกียร์ (5) ฝาครอบโมดูล Bluetooth® Low Energy GCY 42 / GCY 42 NC (6) ที่ใส่ดอกไขควง ^a) (7) คลิปเข็มขัด ^a) (8) แบตเตอรี่แบบชาร์จได้ ^a) (9) แป้นปลดล็อกแบตเตอรี่แบบชาร์จได้

(10) อินเทอร์เฟซผู้ใช้ (11) สวิตช์ปรับทิศทางการหมุน (12) สวิตช์เปิด-ปิด (13) ด้ามจับ (พื้นผิวจับหุ้มฉนวน) (14) อะแดปเตอร์หัวจับโลหะ GFA 18-M ^a) (15) อะแดปเตอร์หัวจับดอกสว่าน GFA 18-B ^a) (16) อะแดปเตอร์มุมฉาก GFA 18-W ^a) (17) อะแดปเตอร์เยื้องศูนย์ GFA 18-E ^a) (18) อะแดปเตอร์มุมฉากพร้อมด้วยหัวจับดอกโลหะ GFA 18-WM ^a) (19) อะแดปเตอร์สว่านเจาะกระแทก GFA 18-H ^a) (20) แหวนล็อก ^a) (21) ไฟแสดงสถานะเครื่องมือไฟฟ้า (22) LED สำหรับ KickBack Control (23) ปุ่มสำหรับ KickBack Control (24) ไฟส่องบริเวณทำงาน (LED) (25) ปุ่มคลัตช์ความเที่ยงตรงสูง (26) ไฟ LED สำหรับคลัตช์ความเที่ยงตรงสูง ^a) อุปกรณ์เสริมนี้ไม่อยู่ในรายการอุปกรณ์มาตรฐานที่จัดส่ง

อินเทอร์เฟซผู้ใช้

ข้อมูลทางเทคนิค

สว่าน/ไขควรไรสาย GSR 18V-90 FC GFA 18-M GFA 18-W GFA 18-E GFA 18-WM
หมายเลขลินค้า	3601 JK6 2..		----
แรงดันไฟฟิกัด	V=18----
ความเร็วรอบเดินเครื่องเปล่าA)
-เกียร์ 1	นาที -1	0-630----
-เกียร์ 2	นาที -1	0-2100----
แรงบิดสูงสุด (อ่อน)A)	นิวต้นเมตร	36----
แรงบิดสูงสุด (แข็ง)A)	นิวต้นเมตร	64----
∅ สูงสุดในการเจาะ
-ไม้	มม.68----
-เหล็กกล้า	มม.13----
-คอนกรีต	มม.10----
∅ สูงสุดของสกรู	มม.12----
ตัวจับยืดเครื่องมือ	มม.6.35เบ้าหกเหลี่ยม 1/4 นิ้ว	1.5-136.35เบ้าหกเหลี่ยม 1/4 นิ้ว	6.35เบ้าหกเหลี่ยม 1/4 นิ้ว	1.5-13
น้ําหนักB)	กก.1.3-2.3C)	0.380.440.440.66
อุณหภูมิโดยรอบที่แนะนําเมื่อซารจ	°C0...+35
อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งานและระหว่างการเก็บรักษา	°C-20...+50
แบตเตอรี่แบบซาร์จได้ที่แนะนํา	GBA 18V...ProCORE18V...	----

ส่วน/ไขดวงไรสาย	GSR 18V-90 FC GFA 18-M GFA 18-W GFA 18-E GFA 18-WM
เครื่องซาร์จที่แนะนํา	GAL 18...	----
	GAX 18...
	GAL 36...

A) (£ ) £ £ £ B) ชิ้นอยู่กับแบตเตอรี่แพ็คที่ใช้ C) วัดด้วย GBA 18V 1.5Ah และ GBA 18V 12.0Ah

ค่าอาจแตกต่างกันไปตามผลิตภัณฑ์และขึ้นอยู่กับเงื่อนไขด้านการใช้งานและสภาพแวดล้อม โปรดดูข้อมูลเพิ่มเติมที่เว็บไซต์ www.bosch-professional.com/wac

แบตเตอรี่

Bosch จำนวนเครื่องมือไฟฟ้าไร้สายไม่รวมแบตเตอรี่แพ็ค คุณสามารถดูได้จากบรรจุภัณฑ์ว่าขอบเขตการ จัดส่งเครื่องมือไฟฟ้าของคุณมีแบตเตอรี่แพ็คหรือไม่

การชาร์จแบตเตอรี่

ใช้เฉพาะเครื่องชาร์จแบตเตอรี่ที่ระบุในข้อมูลทางเทคนิค เท่านั้น เฉพาะเครื่องชาร์จแบตเตอรี่เหล่านั้นเท่านั้นที่เข้ากัน กับแบตเตอรี่ลิเธียมไอออนของเครื่อง มือไฟฟ้าของท่าน

หมายเหตุ: แบตเตอรี่ลิเธียมไอออนถูกจัดส่งโดยมีการชาร์จ ไฟบางส่วนตามระเบียบข้อบังคับด้านการขนส่งระหว่าง ประเทศไทย เพื่อให้แน่ใจว่าแบตเตอรี่จะทำงานได้อย่างสมบูรณ์ แบบ ก่อนใช้งานครั้งแรกให้ชาร์จแบตเตอรี่จนเต็ม

การใส่แบตเตอรี่

ใส่แบตเตอรี่ที่ชาร์จแล้วเข้าในด้ามจับจนรู้สึกเข้าล็อค

การถอดแบตเตอรี่

เมื่อต้องการถอดแบตเตอรี่แพ็คออก ให้กดแป้นปลดล็อกแบตเตอรี่และดึงแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า อย่าใช้กำลังดึง

แบตเตอรี่แพ็คมีการล็อก 2 ระดับเพื่อป้องกันไม่ให้แบตเตอรี่แพ็คร่วงหลุดออกมาหากกดแป้นปลดล็อกแบตเตอรี่โดยไม่ตั้งใจ เมื่อแบตเตอรี่ถูกบรรจุอยู่ในเครื่องมือไฟฟ้า สปริงจะยึดแบตเตอรี่ให้เข้าที่

ไฟแสดงสถานะการชาร์จแบตเตอรี่

หมายเหตุ: ไม่ใช่แบตเตอรี่ทุกประเภทที่จะมีไฟแสดงระดับการชาร์จ

ไฟ LED สีเขียวของการแสดงสถานะการชาร์จแบตเตอรี่แสดงสถานะการชาร์จของแบตเตอรี่ ด้วยเหตุผลด้านความปลอดภัย คุณสามารถตรวจสอบสถานะการชาร์จเฉพาะเมื่อเครื่องมือไฟฟ้าหยุดสนิทเท่านั้น

ปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่ ② หรือเพื่อแสดงสถานะการชาร์จ คุณสามารถดูได้แม้เมื่อถอดแบตเตอรี่ออกแล้ว

หลังจากกดปุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่แล้ว ไฟ LED ไม่ติดขึ้น แสดงว่าแบตเตอรี่บกพร่องและต้องเปลี่ยนใหม่

สถานะการชาร์จแบตเตอรี่จะปรากฏบน User Interface (ดู "ไฟแสดงสถานะ", หน้า 71)

แบตเตอรี่-ชนิด GBA 18V...

LED ความจุ

ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 60-100 %

ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 30-60 %

ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-30 %

โพกะพริบ 1× สีเขียว 0-5 %

แบตเตอรี่-ชนิด ProCORE18V...

LED ความจุ

ไฟส่องสว่างต่อเนื่อง 5× สีเขียว 80-100 %

ไฟส่องสว่างต่อเนื่อง 4× สีเขียว 60-80 %

ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 40-60 %

ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 20-40 %

ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-20 %

โพกะพริบ 1× สีเขียว 0-5 %

ข้อแนะนำในการปฏิบัติต่อแบตเตอรี่อย่างเหมาะสมที่สุด

ปกป้องแบตเตอรี่จากความชื้นและน้ำ เก็บรักษาแบตเตอรี่แพ็คในช่วงอุณหภูมิ -20 °C ถึง 50 °C เท่านั้น อย่าปล่อยวางแบตเตอรี่แพ็คไว้ในรถยนต์ในช่วงที่ร้อน ทำความสะอาดช่องระบายอากาศเป็นครั้งคราวโดยใช้แปรงขนอ่อนที่แห้งและสะอาด หลังจากชาร์จแบตเตอรี่แล้ว หากแบตเตอรี่แพ็คมีช่วงเวลาการทำงานสั้นมาก แสดงว่าแบตเตอรี่แพ็คเสื่อมและต้องเปลี่ยนใหม่ อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ

การติดตั้ง

▶ โปรดถอดแบตเตอรี่แบบชาร์จได้ออกจากเครื่องมือไฟฟ้า ก่อนการทำงานทุกประเภทที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ เป็นต้น) เนื่องจากการลืม

การสั่งงานสวิตช์เปิด/ปิดโดยไม่ตั้งใจขณะทำงานดังกล่าวอาจก่อให้เกิดความเสี่ยงต่อการบาดเจ็บได้

การใส่ Bluetooth® Low Energy Module GCY 42 / GCY 42 NC

สำหรับข้อมูลเกี่ยวกับโมดูล Bluetooth® Low Energy Module GCY 42 / GCY 42 NC กรุณาอ่านหนังสือคู่มือการใช้งานที่เกี่ยวข้อง

การเปลี่ยนเครื่องมือ

การใส่เครื่องมือ (ดูภาพประกอบ A)

เลื่อนปลอกสำหรับล็อค (2) ไปทางด้านหลังและจับเครื่องมือหมุนใส่เข้าในด้ามจับ (1) ปล่อยปลอกสำหรับล็อค (2) เพื่อล็อคเครื่องมือ

การเอาเครื่องมือออก

เลื่อนปลอกสำหรับล็อค (2) ไปทางด้านหลังและดึงเครื่องมือออกจากด้ามจับ (1)

การติดตั้งอะแดปเตอร์ (ดูภาพประกอบ B)

ถอดเครื่องมือออก

เสียบอะแดปเตอร์เข้าในด้ามจับ (1) หมุนแหวนล็อค (20) จนได้ยินเสียงเข้าล็อค

การใส่เครื่องมือเข้าในอะแดปเตอร์

GFA 18-E/GFA 18-W (ดูภาพประกอบ C):

เลื่อนปลอกสำหรับล็อค (2) ไปทางด้านหลังและจับเครื่องมือ หมุนใส่เข้าไปในด้ามจับ (1) ปล่อยปลอกสำหรับล็อค (2) เพื่อล็อคเครื่องมือ

GFA 18-M/GFA 18-B/GFA 18-WM (ดูภาพประกอบ D):

เปิดอะแดปเตอร์หัวจับดอกโดยหมุนไปในทิศทางหมุน ① จนสามารถใส่เครื่องมือได้ ใส่เครื่องมือเข้าไป

ใช้มือหมุนปลอกของอะแดปเตอร์หัวจับดอกไปในทิศทางหมุน ② จนแน่น ในลักษณะนี้หัวจับดอกจะถูกล็อคโดยอัตโนมัติ

การหมุนอะแดปเตอร์ (GFA 18-W, GFA 18-E, GFA 18-WM) (ดูภาพประกอบ E)

ดึงอะแดปเตอร์มาทางด้านหน้า หมุนอะแดปเตอร์ไปยังตำแหน่งที่ต้องการ จากนั้นปล่อยมือเพื่อล็อคอะแดปเตอร์ให้เข้าที่ อะแดปเตอร์สามารถล็อคได้ใน 16 ตำแหน่งที่กระจายอยู่ภายในรอบมุม 360 องศา

การถอดอะแดปเตอร์ (ดูภาพประกอบ F) ถอดเครื่องมือออก

ปลดล็อคอะแดปเตอร์ในทิศทาง และดึงออกจากด้ามจับ (1)

การดูดฝุ่น/ขี้เลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจก่อให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อทางเดินหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง

ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ค หรือไม้บีช นับเป็นสารที่ก่อให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเดิมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสตอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น

- จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี

- ขอแนะนำให้สวมหน้ากากป้องกันฝุ่นที่มีระดับการกรอง P2

ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศไทยของท่าน

▶ ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้ได้อย่างง่ายดาย

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

การตั้งทิศทางการหมุน (ดูภาพประกอบ H)

▶ กระตุ้นสวิตช์เปลี่ยนทิศทางการหมุน (11) เมื่อเครื่องหยุดสนิทเท่านั้น

ท่านสามารถเปลี่ยนทิศทางการหมุนของเครื่องมือไฟฟ้าได้ด้วยสวิตช์เปลี่ยนทิศทางการหมุน (11) อย่างไรก็ตาม หากสวิตช์เปิด-ปิด (12) ถูกกดอยู่ จะไม่สามารถเปลี่ยนทิศทางการหมุนได้ การหมุนทางขวา: สำหรับการเจาะและการขันสกรูเข้า ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (11) ไปทางซ้ายจนสุด การหมุนทางซ้าย: สำหรับการคลายหรือหมุนสกรูและน็อตออก ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (11) ไปทางขวาจนสุด

การตั้งแรงบิด

ท่านสามารถเลือกแรงบิดที่ต้องการล่วงหน้าได้ 20 ขั้นด้วยแหวนตั้งแรงบิดล่วงหน้า (3) เมื่อตั้งไว้ถูกต้อง เครื่องมือที่ใส่จะหยุดในทันทีที่สกรูแน่นเข้ากับเนื้อวัสดุอย่างราบเรียบ หรือหยุดเมื่อถึงแรงบิดที่ตั้งไว้ ในตำแหน่งคลัทช์นิรภัยจะไม่ทำงาน เช่น สำหรับการเจาะ เมื่อต้องการขันสกรูออก ให้เลือกค่าที่สูงขึ้นหรือสับสวิตช์ไปที่สัญลักษณ์

ในตำแหน่ง ◆ แรงบิดจะถึงระดับสูงสุดสำหรับการเจาะและการขันสกรู

การตั้งเกียร์ ระบบกลไก

▶ กดสวิตช์ตั้งเกียร์ (4) เมื่อเครื่องหยุดนิ่งอยู่กับที่เท่านั้น

▶ ดันสวิตช์ตั้งเกียร์ไปจนสุดเสมอ มิฉะนั้นเครื่องอาจเสียหายได้ ปุ่มตั้งเกียร์ (4) สามารถตั้งความเร็วรอบล่วงหน้าได้สองช่วง

ตำแหน่งเกียร์ ความเร็ว แรงบิด ขอบเขตการใช้งาน สวิตช์เลือกเกียร์รอบ (4)

1 ต่ำ สูง สำหรับการใช้งานหนัก:

การเจาะและการขันสกรูที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

2 สูง ต่ำ สำหรับการใช้งานเบา: การเจาะและการขันสกรูที่มีเส้นผ่านศูนย์กลางขนาดเล็ก

2 ลูง ตำ สำหรับการใช้งาน

เบา:

ดําแหน่งลวิ	ความเร็ว	แรงบิด	ขอบเขตการใช้งาน
ทช์เลือกเกียร์	รอบ
(4)

เซ็น การเจาะและการขันสกรูที่มีเส้นผ่านศูนย์กลางขนาดเล็ก

การตั้งโหมดทำงาน

การเจาะ

ตั้งแหวนปรับแรงบิดล่วงหน้า (3) ไว้ที่สัญลักษณ์ "การเจาะ" เพื่อให้ได้ค่าแรงบิดสูงสุดสำหรับการเจาะและการขันสกรู

การขันสกรู

ตั้งแหวนปรับแรงบิดล่วงหน้า (3) ไปยังระดับแรงบิดที่ต้องการ

การเปิด-ปิดเครื่อง

สตาร์ทเครื่องมือไฟฟ้าโดยกดสวิตช์เปิด-ปิด (12) และกดค้างไว้

ไฟส่องบริเวณทำงาน (24) จะส่องสว่างเมื่อกดสวิตช์เปิด-ปิด (12) เบาๆ หรือเต็มที่ และช่วยเพิ่มความสว่างในบริเวณทำงานภายใต้สภาพแสงที่ไม่เอื้ออำนวย

การปรับความเร็วรอบ

ท่านสามารถปรับความเร็วรอบของเครื่องมือไฟฟ้าที่เปิดสวิตช์อยู่ได้อย่างต่อเนื่องตามแรงกดมากน้อยบนสวิตช์เปิด-ปิด (12)

การกดสวิตช์เปิด-ปิด (12) เบาๆ จะได้ความเร็วรอบต่ำ การกดสวิตช์แรงยิ่งขึ้นจะได้ความเร็วรอบสูงขึ้น

การป้องกันการใช้งานเกินกำลังโดยอาศัยอุณหภูมิ หากใช้งานเครื่องมือไฟฟ้าอย่างถูกต้องตรงตามวัตถุประสงค์ เครื่องจะไม่รับภาระมากเกินไป หากเครื่องมือไฟฟ้าถูกใช้งานเกินกำลังหรือไม่อยู่ในช่วงอุณหภูมิทำงานที่อนุญาต ความเร็วรอบจะลดลงหรือเครื่องจะปิดสวิตช์ เครื่องมือไฟฟ้าจะทำงานด้วยความเร็วรอบเต็มที่อีกครั้งเฉพาะเมื่อถึงอุณหภูมิทำงานที่อนุญาตแล้วเท่านั้น

การป้องกันการโอเวอร์โหลดขึ้นอยู่กับอุณหภูมิ จะแสดงด้วย LED ที่ติดสว่างเป็นสีแดงบนเครื่องมือไฟฟ้า

- เพื่อให้ได้ช่วงอุณหภูมิการทำงานที่อนุญาตอีกครั้ง ให้ใช้เครื่องมือไฟฟ้าเมื่อไม่ได้ใช้งานหรือรอจนกว่าไฟ LED จะสว่างเป็นสีเขียวอีกครั้ง

ไฟแสดงสถานะ

เมื่อไฟ LED เป็นสีเขียว แสดงว่าอุปกรณ์ถึงช่วงอุณหภูมิการทำงานที่อนุญาตอีกครั้ง

อินเตอร์เฟสผู้ใช้ (ดูภาพประกอบ 1)

อินเตอร์เฟสผู้ใช้ (10) เพื่อเปิดใช้งานและปิดใช้งาน "Precision Clutch" และ "KickBack Control" การปิดอย่างรวดเร็ว เช่นเดียวกับการแสดงสถานะของเครื่องมือไฟฟ้า

Precision Clutch

Precision Clutch จะหยุดโอเวอร์ล็อคเมื่อถึงแรงบิดที่ตั้งไว้ ซึ่งจะช่วยลดการสึกหรอของคลัตช์และเสียงรบกวนที่เกิดขึ้น

CLUTCH คลัตช์ความเที่ยงตรงสูงสามารถเปิดใช้งานได้ที่อินเตอร์เฟสผู้ใช้ (10) ด้วยปุ่มคลัตช์ความเที่ยงตรงสูง (25) สถานะปัจจุบันจะแสดงผ่านไฟ LED สำหรับคลัตช์ความเที่ยงตรงสูง (26) ที่อินเตอร์เฟสผู้ใช้ (10)

การปิดระบบอย่างรวดเร็ว (Kickback Control)

การปิดระบบอย่างรวดเร็ว (KickBack Control) ช่วยให้สามารถควบคุมเครื่องมือไฟฟ้าได้ดียิ่งขึ้นและปกป้องผู้ใช้จากภัยอันตรายเมื่อเทียบกับเครื่องมือไฟฟ้าที่ไม่มี KickBack

Control เมื่อเครื่องมือไฟฟ้าหมุนรอบแกนสว่านอย่างฉับพลันและไม่คาดคิด เครื่องมือไฟฟ้าจะปิดสวิตช์

การปิดระบบอย่างรวดเร็วและแสดงด้วยไฟ LED (21), ไฟกะพริบของไฟทำงาน (24) และไฟ LED สีแดงสำหรับ KickBack Control (22) จะแสดงบนเครื่องมือไฟฟ้า เมื่อต้องการเริ่มต้นทำงานอีกครั้งให้ปล่อยนิ้วจากสวิตช์เปิด-ปิดและกดสวิตช์อีกครั้ง

▶ หากฟังก์ชันการควบคุมแรงสั่นสะเทือน (KickBack Control) ยังรุต จะไม่สามารถเปิดเครื่องมือไฟฟ้าได้อีกต่อไป ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจสอบซ่อมและใช้อะไหล่เปลี่ยนของแท้ คุณสามารถเปิดใช้งานการปิดระบบอย่างรวดเร็วที่อินเตอร์เฟสผู้ใช้ (10) ด้วยปุ่ม KickBack Control (23) หากไม่ได้ใช้เครื่องมือไฟฟ้านานกว่า 5 นาที หรือหากถอดแบตเตอรี่ออก การปิดระบบอย่างรวดเร็วจะเปิดขึ้นอีกครั้งโดยอัตโนมัติ สถานะปัจจุบันจะแสดงผ่านไฟ KickBack Control-LED (22) ที่อินเตอร์เฟสผู้ใช้ (10)

▶ หมายเหตุ: ไม่สามารถมองเห็นไฟเตือนได้จากทุกทิศทาง! ไฟเตือนมองเห็นได้ยากหากแสงแคตจา

ไฟแสดงสถานะเครื่อง ความหมาย/สาเหตุ วิธีแก้ปัญหา มือไฟฟ้า

ลี่เขียว สถานะ OK –
ลี่เหลือง อุณหภูมิกถึงขั้นวิกฤติหรือแบตเตอร์ไกลั่มด หรือKickBack Control ปิดใช้งานอยู่	ปล่อยใหญ่เครื่องมือไฟฟ้ากํางานในโหมดวางและปล่อยใหญ่เรียนลง สลบ หรือชาร์จแบตเตอร์ภายในไม่ซ้า หรือกดปุ่ม KickBack Control
สองสว่างลีแดง เครื่องมือไฟฟ้าร้อนเกินไปหรือแบตเตอร์ทึมดประจุ ปล่อยใหญ่เครื่องมือไฟฟ้าเย็นลง สลับหรือชาร์จแบตเตอร์

72|ไทย

ไฟแสดงสถานะเครื่อง ความหมาย/สาเหตุ วิธีแก้ปัญหา มือไฟฟ้า

กะพริบสีแดง การบิดระบบอย่างรวดเร็วลกเรียกใช้งาน เปิดสวิตช์เครื่องมือไฟฟ้าอีกครั้ง

กะพริบสีฟ้า เครื่องมือไฟฟ้าเชื่อมต่อกับอุปกรณ์เคลื่อนที่ปลายทางหรือกำลังถ่ายโอนการตั้งค่า

ฟังก์ชันการเชื่อมต่อ

เมื่อใช้ร่วมกับ Bluetooth® Low Energy Module GCY 42 / GCY 42 NC จะมีฟังก์ชันการเชื่อมต่อต่อไปนี้สำหรับเครื่องมือไฟฟ้า:

• การลงทะเบียนและตั้งค่าส่วนบุคคล
• การตรวจสอบสถานะและการส่งออกข้อความแจ้งเตือน -ข้อมูลทั่วไป
• การจัดการ
• การเปิด/ปิดไฟทำงาน
• การปรับความสว่างและระยะการส่องสว่างของไฟทำงาน
• การตั้งความสว่างและความคงอยู่ของอินเทอร์เฟซผู้ใช้ สำหรับข้อมูลเกี่ยวกับโมดูล Bluetooth® Low Energy Module GCY 42 / GCY 42 NC กรุณาอ่านหนังสือคู่มือการใช้งานที่เกี่ยวข้อง

ข้อแนะนำในการทำงาน

▶ เครื่องมือไฟฟ้าที่มีโมดูล Bluetooth® Low Energy GCY 42 / GCY 42 NC (อุปกรณ์ประกอบ) อยู่มีการติดต่อสื่อสารแบบไร้สายที่ใช้คลื่นวิทยุ ต้องปฏิบัติตามข้อจำกัดในการใช้งานในท้องถิ่น เช่น ในเครื่องบิน หรือโรงพยาบาล

▶ จับเครื่องมือไฟฟ้าวางบนสกรูเมื่อเครื่องบิดอยู่เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล

คลิปเข็มขัด

ท่านสามารถใช้คลิปเข็มขัด (7) เพื่อแขวนเครื่องมือไฟฟ้า เช่น บนเข็มขัด จากนั้นท่านจะมีมือว่างทั้งสองข้าง และสามารถหยิบจับเครื่องมือไฟฟ้าได้ตลอดเวลา

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

▶ โปรดถอดแบตเตอรี่แบบชาร์จได้ออกจากเครื่องมือไฟฟ้า ก่อนการทำงานทุกประเภทที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ เป็นต้น) เนื่องจากการสั่งงานสวิตช์เปิด/ปิดโดยไม่ตั้งใจขณะทำงานดังกล่าวอาจก่อให้เกิดความเสี่ยงต่อการบาดเจ็บได้ ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของบอชตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูที่: www.bosch-pt.com

ทีมงานที่ปรึกษาของบอชยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย

ไทย บริษัท โรเบิร์ต บอช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

โทร: [phone]

แฟกซ์: [phone]

โทรสาร: [phone]

ศูนย์บริการซ่อมและฝึกอบรม บ๊อช

อาคารลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

แบตเตอรี่ลิเธียมไอออนที่แนะนำให้ใช้ อยู่ภายใต้ข้อกำหนดแห่งกฎหมายสินค้าอันตราย ผู้ใช้สามารถขนส่งแบตเตอรี่แบบชาร์จได้ขึ้นเส้นทางถนนโดยไม่มีข้อบังคับเพิ่มเติม

สำหรับการจัดส่งโดยบุคคลที่สาม (เช่น: การขนส่งทางอากาศหรือตัวแทนขนส่งสินค้า) จำเป็นต้องปฏิบัติตามข้อกำหนดพิเศษเกี่ยวกับการบรรจุภัณฑ์และการติดฉลาก สำหรับการจัดเตรียมสิ่งของที่จะจัดส่ง จำเป็นต้องปรึกษาผู้เชี่ยวชาญด้านวัตถุอันตราย ส่งแบตเตอรี่แพ็คเมื่อตัวหุ้มไม่ชำรุดเสียหายเท่านั้น ใช้แบบการพันปิดหนาสัมผัสที่เปิดอยู่ และนำแบตเตอรี่แพ็คใส่กล่องบรรจุโดยไม่ให้เคลื่อนไปมาในกล่องได้ นอกจากนี้กรุณาปฏิบัติตามกฎระเบียบของประเทศไทยอาจมีรายละเอียดเพิ่มเติม

การกำจัดขยะ

เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุเพื่อนำกลับมาใช้ใหม่โดยไม่กำหนดสภาพแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/แบตเตอรี่ที่นำกลับมาชาร์จใหม่ได้ ลงในขยะบ้าน!

แบตเตอรี่แพ็ค/แบตเตอรี่:

ลิเธียมไอออน:

กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า 72)
