MANUAL DE UTILIZADOR GSR 18V90 FC Professional BOSCH

pt Manual de instruções original

zh正本使用说明书

zh原始使用说明書

Português ...... Página 25

Português do Brasil.... Página 43

中文 页 52

繁體中文……頁 58

ไทย......หน้า 65

Bahasa Indonesia.... Halaman 73

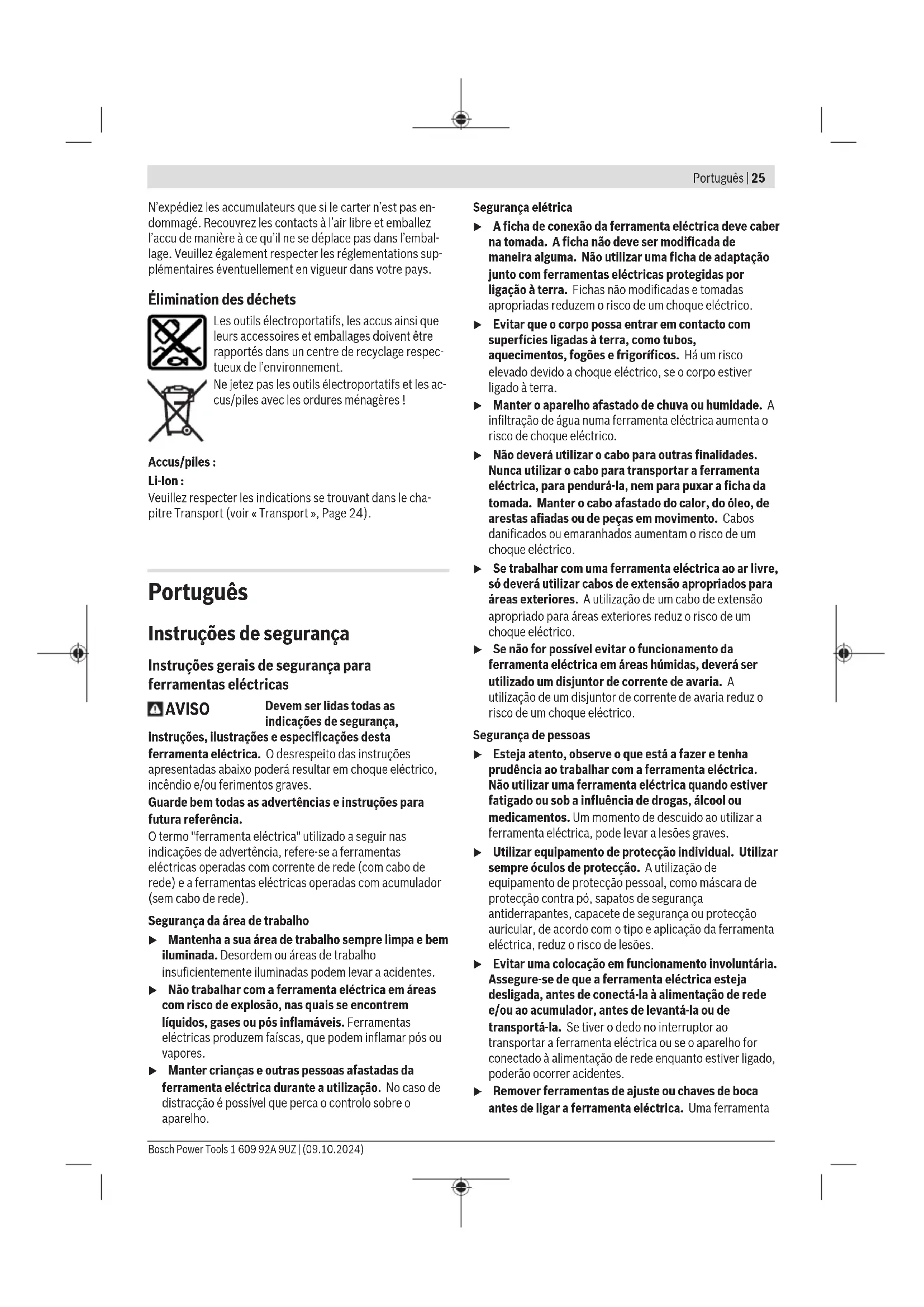

Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.

▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta

26 | Português

ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.

Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
▶ Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
  ▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.

Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.

▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.

No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.

- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.

▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

▶ Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para aparafusadoras Instruções de segurança para todas as operações

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte ou elemento de fixação possam entrar em contacto com cabos escondidos. Se o acessório de corte ou os elementos de fixação entrarem em contacto com um cabo "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.

Instruções de segurança ao usar brocas longas

Nunca opere a uma velocidade maior do que a velocidade máxima da broca. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal.
Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contato com a peça de trabalho. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contato com a peça de trabalho, causando ferimento pessoal.
Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem dobrar-se, causando rutura ou perda de controlo, ou mesmo ferimento pessoal.

Instruções de segurança adicionais

- Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.

Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de reação que podem dar origem a contragolpes. O acessório acoplável fica encravado se a ferramenta elétrica for sobrecarregada ou se ficar emperrada na peça a ser trabalhada.

▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.

▶ Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação.

Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.

▶ Não altere nem abra o acumulador. Há perigo de haver um curto-circuito.

Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

Cuidado! A utilização da ferramenta elétrica com Bluetooth® pode dar origem a avarias noutros aparelhos e instalações, aviões e dispositivos médicos (p. ex. pacemakers, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para pessoas e animais que se encontrem nas proximidades imediatas. Não utilize a ferramenta elétrica com Bluetooth® na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize a ferramenta elétrica com Bluetooth® em aviões. Evite a operação prolongada em contacto direto com o corpo.

A marca nominativa Bluetooth® tal como o símbolo (logótipo), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização.

AVISO

Mantenha a pilha botão afastada de crianças. As pilhas botão são perigosas.

As pilhas botão não podem nunca ser engolidas ou introduzidas em qualquer orifício corporal. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico. Engolir uma pilha botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte.
Ao substituir a pilha botão, certifique-se de que procede corretamente. Há risco de explosão.
▶ Utilize apenas as pilhas botão mencionadas neste manual de instruções. Não utilize outras pilhas botão ou outra alimentação de energia.
Não tente recarregar pilhas botão e não curte-circuite a pilha botão. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
▶ Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas.

28 | Português

• Não sobreaqueça a pilha botão e não a mande para o fogo. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
• Não danifique a pilha botão e não a desmonte. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas.
• Não deixe uma pilha botão danificada entrar em contacto com água. O lítio que sai da pilha pode formar hidrogénio em contacto com a água e causar incêndio, explosão ou ferimentos em pessoas.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a apertar e desapertar parafusos e a furar madeira, metal e plástico.

A ferramenta elétrica pode ser utilizada com um adaptador de ângulo reto (GFA 18-W), adaptador de ângulo reto com mandril de metal (GFA 18-WM), adaptador excêntrico (GFA 18-E), adaptador de mandril (GFA 18-B), adaptador de mandril de metal (GFA 18-M) ou adaptador para martelo perfurador (GFA 18-H).

Os dados e as definições da ferramenta elétrica podem ser transmitidos entre ferramenta e o aparelho terminal móvel através do Bluetooth ^® Low Energy Module GCY 42 / GCY 42 NC via tecnologia de radiotransmissão Bluetooth ^® .

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Encabadouro da ferramenta
(2) Bucha de travamento
(3) Anel de ajuste da pré-seleção do binário
(4) Seletor de velocidade
(5) Cobertura Bluetooth® Low Energy Module GCY 42 / GCY 42 NC

(6) Porta-bits ^4

(7) Suporte de fixação ao cinto ^a)

(8) Bateria ^a)

(9) Tecla de desbloqueio da bateria ^a)

(11) Comutador do sentido de rotação

(12) Interruptor de ligar/desligar

(13) Punho (superfície do punho isolada)

(16) Adaptador de ângulo reto GFA 18-W ^a)

(17) Adaptador excêntrico GFA 18-E ^a)

(18) Adaptador de ângulo reto com mandril de metal GFA 18-WM ^2)

(19) Adaptador para martelo perfurador GFA 18-H ^a)

(20) Anel de fixação ^a)

(21) Indicação do estado da ferramenta elétrica

(22) LED para KickBack Control

(23) Tecla para KickBack Control

(24) Luz de trabalho (LED)

(25) Botão para acoplamento de precisão

(26) LED para acoplamento de precisão

a) Este acessório não pertence ao volume de fornecimento.

Dados técnicos

Berbequim/aparafusador sem fio	GSR 18V-90 FC GFA 18-M GFA 18-W GFA 18-E GFA 18-WM
Número de produto	3 601 JK6 2..	----
Tensão nominal V= 18 - - - -
N.o de rotações em vazioA)
- 1.a velocidade r.p.	0-630 - - - -
	m.
- 2.a velocidade r.p.	0-2100 - - - -
	m.
Binário máx. (macio)A)	Nm 36 - - - -
Binário máx. (duro)A)	Nm 64 - - - -
∅ máx. de perfuração
- Madeira mm 68 - - - -

1 609 92A 9UZ | (09.10.2024) Bosch Power Tools

Português | 29

Berbequim/aparafusador sem fio	GSR 18V-90 FC GFA 18-M GFA 18-W GFA 18-E GFA 18-WM
– Aço mm 13 – – –
– Betão mm 10 – – –
∅ máx. do parafuso mm 12 – – –
Encabadouro da ferramenta mm 6,35	Sextavado interior 14"	1,5–13 6,35	6,35	1,5–13
		Sextavado interior 14"	Sextavado interior 14"
Peso ^B)	kg 1,3–2,3C)	0,38 0,44 0,44 0,66
Temperatura ambiente recomendada durante o carregamento	°C 0 ... +35
Temperatura ambiente admissível em funcionamento e durante o armazenamento	°C –20 ... +50
Baterias recomendadas GBA 18V...	ProCORE18V...	– – – –
Carregadores recomendados GAL 18...	GAX 18...GAL 36...	– – – –

A) Medido a 20–25 °C com bateria GBA 18V 5.0Ah.
B) dependendo da bateria utilizada
C) Medido com GBA 18V 1.5Ah e GBA 18V 12.0Ah.
Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Informação sobre ruídos / vibrações

	GSR 18V-90 FC	GFA 18-M	GFA 18-W	GFA 18-E	GFA 18-WM
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-1 para GFA 18-M, GFA 18-WM.
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-2 para GSR 18V-90 FC, GFA 18-W, GFA 18-E.
Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende
Nível de pressão sonora	dB(A)	77,5	78	78,5	78,5
	dB(A)	85,5	86	86,5	86,5
Nível de potência sonora	dB	3	5	3	3
Incerteza K
Utilizar proteção auditiva!

Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-2-1 para GFA 18-M, GFA 18-WM:
Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinados segundo EN 62841-2-2 para GSR 18V-90 FC, GFA 18-W, GFA 18-E:

Furar metal:

a_h	m/s^2	-	< 2,5	-	-	< 2,5
K	m/s^2	-	1,5	-	-	1,5
Aparafusar:
a_h	m/s^2	< 2,5	-	< 2,5	< 2,5	-
K	m/s^2	1,5	-	1,5	1,5	-

30 | Português

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Bateria

Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força.

A bateria possui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de carga da bateria

Nota: Nem todos os tipos de bateria dispõem de um indicador do nível de carga de bateria.

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

O nível de carga da bateria também é indicado na interface do utilizador (ver "Indicadores de estado", Página 32).

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Montagem

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a

bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Colocar o Bluetooth® Low Energy Module GCY 42 / GCY 42 NC

Para informações acerca do Bluetooth® Low Energy Module GCY 42 / GCY 42 NC leia as respetivas instruções de utilização.

Troca de ferramenta

Introduzir a ferramenta de trabalho (ver figura A)

Desloque a bucha de travamento (2) para trás e coloque a ferramenta de trabalho rodando-a no encabadouro (1). Volte a soltar a bucha de travamento (2) para fixar a ferramenta de trabalho

Remover a ferramenta de trabalho

Empurre a bucha de travamento (2) para trás e retire a ferramenta de trabalho do encabadouro (1).

Montar o adaptador (ver figura B)

Retire o acessório.

Insira o adaptador no encaixe (1). Rode o anel de fixação (20), até este encaixar de forma audível.

Inserir a ferramenta de trabalho no adaptador GFA 18-E/GFA 18-W (ver figura C):

Desloque a bucha de travamento (2) para trás e coloque a ferramenta de trabalho rodando-a no encabadouro (1). Volte a soltar a bucha de travamento (2) para fixar a ferramenta de trabalho

GFA 18-M/GFA 18-B/GFA 18-WM (ver figura D):

Abra o adaptador de bucha rodando no sentido de rotação ①, até ser possível inserir a ferramenta de trabalho. Introduza a ferramenta de trabalho.

Aperte bem à mão a bucha do adaptador de bucha no sentido de rotação ②. A bucha fica assim automaticamente bloqueada.

Rodar o adaptador (GFA 18-W, GFA 18-E, GFA 18-WM) (ver figura E)

Puxe o adaptador para a frente. Rode o adaptador para a posição desejada e depois solte-o para o prender. O adaptador engata em 16 posições distribuídas por 360 graus.

Desmontar o adaptador (ver figura F)

Retire a ferramenta de trabalho.

Desbloqueie o adaptador no sentido e puxe-o do encabadouro (1) para fora.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

Colocação em funcionamento

Ajustar o sentido de rotação (ver figura H)

- Acione o comutador do sentido de rotação (11) apenas com a ferramenta elétrica parada.

Com o comutador de sentido de rotação (11) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (12) isto no entanto não é possível.

Rotação à direita: Para furar e apertar parafusos prima o comutador do sentido de rotação (11) completamente para a esquerda.

Rotação à esquerda: para soltar ou retirar os parafusos pressione o conversor do sentido de rotação (11) para trás até ao batente.

Pré-selecionar o binário

Com o anel de ajuste da pré-seleção do binário (3) pode pré-selecionar o binário necessário em 20 níveis. Com o ajuste certo, a ferramenta de trabalho é parada, assim que parafuso esteja aparafusado à face com o material ou seja atingido o binário ajustado. Na posição e embraiagem de segurança por desengate está desativada, p. ex. para furar.

Ao desaparafusar parafusos, selecione um ajuste maior ou coloque no símbolo

Na posição é alcançado o binário máximo para furar e aparafusar.

Regulação mecânica da velocidade

• Acione o seletor de velocidade (4) apenas com a ferramenta elétrica parada.
  ▶ Sempre empurrar o seletor de velocidade até o fim. Caso contrário é possível que a ferramenta elétrica seja danificada.

Com o seletor de velocidade (4) podem ser pré- selecionados 2 regimes de rotações.

32 | Português

Posição seletor de mudanças (4)	Número de rotações	Binário Campo de aplicação
1 Baixo Alto Para aplicações		difíceis:p. ex. furar e aparafusar com grande diâmetro
2 Alto Baixo Para aplicações		fáceis:p. ex. furar e aparafusar com pequeno diâmetro

Ajustar o modo de operação

Furar

Coloque o anel de ajuste para a pré-seleção do binário (3) no símbolo "Furar" para alcançar o binário máximo ao furar e aparafusar.

Aparafusar

Coloque o anel de ajuste da pré-seleção do binário (3) no nível de binário desejado.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica deverá pressionar o interruptor de ligar/desligar (12) e mantenha-o pressionado.

A luz de trabalho (24) acende-se com o interruptor de ligar/desligar (12) completamente ou ligeiramente premido e permite iluminar o local de trabalho em caso de condições iluminação desfavoráveis.

Ajustar o número de rotações

Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (12).

Uma leve pressão sobre o interruptor de ligar/desligar (12) proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n.º de rotações.

Indicador da proteção contra sobrecarga

Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída fora da faixa de temperatura de operação permitida, o número de rotações é reduzido ou a ferramenta elétrica desliga-se. A ferramenta elétrica só volta ao número de rotações máximo depois de atingida a temperatura de operação permitida.

A proteção contra sobrecarga dependente da temperatura é indicada através de um LED aceso a vermelho na ferramenta elétrica.

- Para alcançar novamente a faixa de temperatura de operação permitida, opere a ferramenta elétrica em vazio ou aguarde que o LED acenda novamente a verde.

Quando o LED acender a verde, a ferramenta atingiu a faixa de temperatura de operação permitida.

A interface de utilizador (10) serve para ativar ou desativar o acoplamento de precisão "Precision Clutch" e o desligamento rápido "KickBack Control", bem como para a indicação do estado da ferramenta elétrica.

Acoplamento de precisão (Precision Clutch)

O acoplamento de precisão para o engate excessivo ao alcançar o binário definido e reduz assim o desgaste do acoplamento e a emissão de ruído daí resultante.

O acoplamento de precisão pode ser desativado na interface de utilizador (10) com o botão do acoplamento de precisão (25). O estado atual é indicado através do LED do acoplamento de precisão (26) na interface de utilizador (10).

Desligamento rápido (KickBack Control)

O desligamento rápido (KickBack Control) oferece um melhor controlo sobre a ferramenta elétrica e aumenta assim a proteção do utilizador comparativamente a ferramentas elétricas sem KickBack

Control. Em caso de uma rotação repentina e imprevista da ferramenta elétrica sobre o eixo de perfuração, a ferramenta elétrica desliga-se.

O desligamento rápido é indicado por um piscar vermelho do LED (21), um piscar da luz de trabalho (24) bem como um acendimento vermelho do LED para KickBack Control (22) na ferramenta elétrica.

Para voltar a colocar em funcionamento solte o interruptor de ligar/desligar e volte a acioná-lo.

Se a função KickBack Control estiver com defeito, não é possível voltar a ligar a ferramenta elétrica. Só permita que a sua ferramenta elétrica seja reparada por pessoal especializado e qualificado e só com peças de reposição originais.

O desligamento rápido pode ser desativado na interface de utilizador (10) com a tecla KickBack Control (23). Se a ferramenta elétrica não for utilizada durante mais de 5 minutos ou se a bateria for retirada, o desligamento rápido torna a ligar-se automaticamente. O estado atual é indicado pelo LED KickBack Control (22) na interface de utilizador (10).

▶ Nota: a luz de aviso dos LEDs não é visível a partir de todas as direções! É difícil reconhecer a luz de aviso com uma luz solar forte.

Indicação do estado da ferramenta elétrica	Significado/causa Solução
Verde Estado OK –

Indicação do estado da ferramenta elétrica	Significado/causa Solução
Amarelo A temperatura crítica foi atingida, a bateria está quase descarregada ou o KickBack Control está desligado		Deixe a ferramenta elétrica funcionar em vazio e arrefecer, substitua ou carregue rapidamente a bateria ou prima a tecla KickBack Control
Acender a vermelho A ferramenta elétrica está sobreaquecida ou a bateria está vazia		Deixe a ferramenta elétrica arrefecer ou substitua ou carregue a bateria
Piscar a vermelho O desligamento rápido ativou-se Desligue e volte a ligar a ferramenta elétrica
Piscar a azul A ferramenta elétrica está ligada ao aparelho terminal móvel ou as definições estão a ser transferidas		-

Funções Connectivity

Combinado com o Bluetooth® Low Energy Module GCY 42 / GCY 42 NC estão disponíveis as seguintes funções Connectivity para a ferramenta elétrica:

• Registo e personalização
• Verificação do estado, emissão de mensagens de aviso
• Informações gerais
• Gestão
• Ligar/desligar a luz de trabalho
• Ajuste da luminosidade da luz de trabalho e da duração da iluminação remanescente da luz de trabalho
• Ajuste da luminosidade da interface de utilizador e da duração da iluminação remanescente da interface de utilizador

Para informações acerca do Bluetooth® Low Energy Module GCY 42 / GCY 42 NC leia as respetivas instruções de utilização.

Instruções de trabalho

A ferramenta elétrica com Bluetooth Low Energy Module GCY 42 / GCY 42 NC colocado (acessório) está equipada com uma interface de comunicações. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais.

Só coloque a ferramenta elétrica no parafuso quando esta está desligada. As ferramentas de trabalho em rotação podem escorregar.

Suporte de fixação ao cinto

Com o suporte de fixação ao cinto (7) pode pendurar a ferramenta elétrica, p. ex., num cinto. Desta forma terá ambas as mãos livres e a ferramenta elétrica estará sempre ao alcance.

Manutenção e assistência técnica

Manutenção e limpeza

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Outros endereços de serviço encontram-se em:

As baterias de iões de lítio recomendadas estão sujeitas às leis de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações.

No caso de envio por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Baterias só devem ser transportadas se a carcaça estiver em perfeito estado. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Respeite também outras disposições nacionais eventualmente existentes.

34 | Español

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 33).

Español

Indicações de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Leia todas as indicações de segurança, instruções, ilustrações

e especificações fornecidas com esta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" em todos os avisos listados abaixo referem-se a ferramenta alimentada através de seu cordão de alimentação ou a ferramenta operada a bateria (sem cordão).

Segurança da área de trabalho

Mantenha a área de trabalho limpa e bem iluminada. As áreas de trabalho desarrumadas ou escuras podem levar a acidentes.
- Não opere as ferramentas elétricas em atmosferas explosivas, ou seja, na presença de líquidos, gases ou pós inflamáveis. As ferramentas criam faíscas que podem inflamar a poeira ou os vapores.
Mantenha as crianças e outras pessoas afastadas da ferramenta elétrica durante o uso. As distrações podem resultar na perda do controle.

Segurança elétrica

Os plugues da ferramenta devem ser compatíveis com as tomadas. Nunca modifique o plugue. Não use plugues de adaptador com ferramentas aterradas. Os plugues sem modificações aliados a utilização de tomadas compatíveis reduzem o risco de choque elétrico.
Evite o contato do corpo com superfícies aterradas, como tubos, aquecedores, fogões e geladeiras. Há um risco elevado de choque elétrico se seu corpo estiver aterrado.
Mantenha as ferramentas elétricas afastadas da chuva ou umidade. A entrada de água em uma ferramenta elétrica aumenta o risco de choque elétrico.
▶ Não use o cabo para outras finalidades. Jamais use o cabo para transportar, puxar ou desconectar a ferramenta elétrica. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de partes móveis. Os cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão adequado para áreas exteriores. O uso de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico.
Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, utilizar uma alimentação protegida por um dispositivo de corrente diferencial residual (DR). O uso de um DR reduz o risco de um choque elétrico.

Segurança pessoal

Fique atento, olhe o que está fazendo e use o bom senso ao operar uma ferramenta. Não use uma ferramenta elétrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto opera uma ferramenta pode resultar em graves ferimento pessoal.
▶ Use equipamento de proteção individual. Use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra poeira, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, usado nas condições adequadas irá reduzir o risco de ferimentos pessoais.
Evite a partida não intencional. Assegure-se de que o interruptor está na posição de desligado antes de conectar o plugue na tomada e/ou bateria, pegar ou

44 | Português do Brasil

carregar a ferramenta. Carregar as ferramentas com o seu dedo no interruptor ou conectar as ferramentas que apresentam interruptor na posição "ligado", são convites a acidentes.

▶ Remova qualquer ferramenta ou chave de ajuste antes de ligar a ferramenta elétrica. Uma ferramenta ou chave ainda ligada a uma parte rotativa da ferramenta elétrica pode resultar em ferimentos pessoais.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
▶ Use vestuário apropriado. Não use roupa larga nem joias. Mantenha seus cabelos e roupas afastados de partes móveis. As roupas largas, joias ou cabelos longos podem ser agarrados por partes móveis.
Se for possível montar dispositivos de aspiração ou de coleta, assegure-se de que são conectados e usados corretamente. O uso de um dispositivo de coleta de poeira pode reduzir os riscos associados a poeiras.
▶ Não deixe que a familiaridade resultante do uso frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Uso e manuseio cuidadoso da ferramenta elétrica

▶ Não sobrecarregue a ferramenta elétrica. Use a ferramenta elétrica correta para a sua aplicação. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência para a qual foi projetada.
▶ Não use a ferramenta elétrica se o interruptor estiver defeituoso. Qualquer ferramenta elétrica que não pode mais ser controlada com o interruptor é perigosa e deve ser reparada.
▶ Desconecte o plugue da alimentação e/ou remova a bateria, se removível, da ferramenta elétrica antes de efetuar ajustes, trocar acessórios ou guardar as ferramentas elétricas. Tais medidas de segurança preventivas reduzem o risco de se ligar a ferramenta acidentalmente.
▶ Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças e não permita que as pessoas que não estejam familiarizadas com a ferramenta elétrica ou com essas instruções usem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de usuários não treinados.
Trate as ferramentas elétricas e acessórios com cuidado. Cheque o desalinhamento ou coesão das partes móveis, rachaduras e qualquer outra condição que possa afetar a operação da ferramenta. Se houver danos, repare a ferramenta elétrica antes do uso. Muitos acidentes são causados por ferramentas elétricas com manutenção inadequada.
▶ Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte cuidadosamente mantidas e com

arestas de corte afiadas emperram com menos frequência e são mais fáceis de controlar.

▶ Use a ferramenta elétrica, acessórios, bits etc. de acordo com essas instruções, considerando as condições de trabalho e o trabalho a executar. O uso da ferramenta elétrica em tarefas diferentes das previstas poderá resultar em uma situação perigosa.
Mantenha as empunhadeiras e as superfícies de agarrar secas, limpas e livres de óleo e graxa. As empunhadeiras e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e uso cuidadoso da ferramenta com bateria

▶ Recarregar somente com o carregador especificado pelo fabricante. Um carregador que é adequado para um tipo de bateria pode gerar risco de fogo quando utilizado com outro tipo de bateria.
▶ Use as ferramentas somente com as baterias especificamente designadas. O uso de outro tipo de bateria pode gerar risco de ferimento e fogo.
▶ Quando a bateria não estiver em uso, mantenha-o afastado de objetos metálicos como clips, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que podem fazer a ligação de um terminal com o outro. O curto-circuito dos terminais da bateria pode gerar queimaduras ou fogo.
Sob condições abusivas, líquidos podem vazar ser expelidos pela bateria; evite o contato. Se o contato acidental ocorrer, lave com água. Se o líquido entrar em contato com os olhos, consulte um médico. Líquido expelido pela bateria podem causar irritação ou queimaduras.
▶ Não use uma bateria ou uma ferramenta danificada ou modificada. As baterias danificadas ou modificadas exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de ferimentos.
- Não exponha a bateria ou a ferramenta ao fogo ou temperaturas excessivas. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da faixa de temperatura especificada nas instruções. O

carregamento inadequado ou a temperaturas fora da faixa especificada pode danificar a bateria e aumentar o risco de incêndio.

Serviço

Somente permita que a sua ferramenta elétrica seja reparada por pessoal qualificado e usando peças de reposição originais. Só dessa forma é assegurada a segurança da ferramenta elétrica.
- Jamais tente reparar baterias danificadas. O reparo de baterias deve ser somente realizado pelo fabricante ou por prestadores de serviços autorizados.

Instruções de segurança para parafusadeiras

Instruções de segurança para todas as operações

▶ Segure a ferramenta elétrica pela superfície isolada de manuseio, ao realizar uma operação onde o acessório de corte ou os elementos de fixação podem entrar em contato com a fiação oculta. O contato do acessório de corte ou dos elementos de fixação a um fio "vivo" pode tornar "vivas" as partes metálicas expostas da ferramenta e pode resultar ao operador um choque elétrico.

Instruções de segurança no uso de brocas longas

Nunca opere a uma velocidade maior do que a velocidade nominal máxima da broca. Em velocidades elevadas, há a possibilidade da broca entortar se girar livremente sem entrar em contato com a peça de trabalho, resultando em lesão pessoal grave.
Comece sempre a perfurar em baixa velocidade e com a ponta da broca em contato com a peça de trabalho. Em velocidade elevada, há a possibilidade de a broca entortar se girar livremente sem entrar em contato com a peça de trabalho, resultando em lesão pessoal grave.
Aplique pressão somente em linha direta com a broca e não aplique pressão excessiva. A broca pode entortar causando a ruptura ou a perda de controle, resultando em lesão pessoal.

Instruções de segurança adicionais

▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com um torno de bancada está mais firme do que segurada com a mão.
Espere a ferramenta elétrica parar completamente, antes de depositá-la. O acessório acoplável pode emperrar e levar à perda de controle sobre a ferramenta elétrica.
Desligue de imediato a ferramenta elétrica se o acessório acoplável ficar bloqueado. Esteja preparado para torques de reação altos que causam um contragolpe. O acessório acoplável fica bloqueado se a ferramenta elétrica é sobrecarregada ou se ficar emperrada em uma peça a ser trabalhada.
Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosões. A penetração em um cano de água causa danos materiais.
▶ Segure bem a ferramenta elétrica. Ao apertar ou soltar parafusos podem ocorrer momentos de reação elevados.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias.
- Não altere nem abra o acumulador. Existe perigo de curto-circuito.

A bateria pode ser danificada com objetos pontiagudos como p. ex. prego ou chave de parafusos ou devido à influência de força externa. Pode ocorrer um curto-circuito interno e a bateria pode arder, deitar fumo, explodir ou sobreaquecer.
Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria fica protegida contra sobrecarga perigosa.

Proteja a bateria do calor, p. ex. radiação solar permanente, fogo, sujeira, água e umidade. Há risco de explosão ou de um curto-circuito.

Cuidado! Durante a utilização da ferramenta elétrica com Bluetooth® podem ocorrer falhas noutros aparelhos e instalações, aviões e aparelho médicos (p. ex. marca-passos, aparelhos auditivos.) Também não é possível excluir lesões em pessoas e animais nas imediações. Não utilize a ferramenta elétrica com Bluetooth® nas proximidades de aparelhos médicos, estações de serviço, instalações químicas, áreas com perigo de explosão e em áreas de detonação. Não utilize a ferramenta elétrica com Bluetooth® em aviões. Evite o funcionamento durante um longo período de tempo junto ao corpo.

A marca nominativa Bluetooth® bem como os símbolos gráficos (logótipos) são marcas registradas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/símbolos gráficos pela Robert Bosch Power Tools GmbH é feita ao abrigo de licença.

AVISO

Certifique-se de que as baterias de botão não vão parar nas mãos de crianças. As baterias de botão são perigosas.

As baterias de botão não podem nunca ser engolidas ou introduzidas numa outra abertura corporal. Caso se suspeite que a bateria de botão foi engolida ou introduzida numa outra abertura corporal, procure imediatamente um médico. Engolir uma bateria de botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte.
Ao substituir a bateria de botão, tenha atenção para o fazer corretamente. Há perigo de explosão.
Utilize somente as pilhas botão mencionadas neste manual de instruções. Não utilize outras pilhas botão ou outra alimentação de energia.
- Não tente recarregar a bateria de botão nem a coloque em curto-circuito. A bateria de botão pode vazar, explodir, inflamar e ferir pessoas.
▶ Remova e descarte as baterias de botão descarregadas de forma adequada. As baterias de botão descarregadas podem vazar, danificando o produto ou ferindo pessoas.

46 | Português do Brasil

• Não sobreaqueça a bateria de botão nem a atire para o fogo. A bateria de botão pode vazar, explodir, inflamar e ferir pessoas.
• Não danifique a bateria de botão e nem a desmonte. A bateria de botão pode vazar, explodir, inflamar e ferir pessoas.
• Não coloque uma bateria de botão danificada em contato com água. O lítio que sai em contato com água pode formar hidrogênio, originado um incêndio, uma explosão ou ferimentos em pessoas.

Descrição do produto e especificações

Ler todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções de segurança apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Respeite as ilustrações na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica é adequada para enroscar e soltar parafusos, bem como para furar madeira, metal e plástico. A ferramenta elétrica pode ser utilizada com um adaptador de ângulo reto (GFA 18-W), adaptador de ângulo reto com mandril de metal (GFA 18-WM), adaptador excêntrico (GFA 18-E), adaptador de mandril (GFA 18-B), adaptador de mandril de metal (GFA 18-M) ou adaptador para martelo perfurador (GFA 18-H).

Os dados e ajustes da ferramenta elétrica podem ser transferidos entre a ferramenta elétrica e um aparelho terminal móvel com o Bluetooth ^® Low Energy Module GCY 42 / GCY 42 NC inserido através de tecnologia de radiotransmissão Bluetooth ^® .

Componentes ilustrados

A numeração dos componentes ilustrados se refere à representação da ferramenta elétrica na página de esquemas.

(1) Encabadouro da ferramenta
(2) Casquilho de travamento
(3) Anel de ajuste da pré-seleção do torque
(4) Seletor de marchas
(5) Cobertura do Bluetooth® Low Energy Module GCY 42 / GCY 42 NC

(6) Porta-bits ^a)

(9) Botão de destravamento da bateria ^a)

(10) Interface de usuário

(11) Comutador de reversão

(12) Interruptor de ligar/desligar

(13) Punho (superfície do punho isolada)

(14) Adaptador de mandril de metal GFA 18-M ^a)

(15) Adaptador de mandril GFA 18-B ^a)

(16) Adaptador de ângulo reto GFA 18-W ^a)

(17) Adaptador excêntrico GFA 18-E ^a)

(18) Adaptador de ângulo reto com mandril de metal GFA 18-WM ^a)

(19) Adaptador para martelo perfurador GFA 18-H ^a)

(20) Anel de bloqueio ^a)

Interface de usuário

(21) Indicação do estado da ferramenta elétrica
(22) LED para KickBack Control
(23) Tecla para KickBack Control
(24) Luz de trabalho (LED)
(25) Botão para acoplamento de precisão
(26) LED para acoplamento de precisão

a) Este acessório não faz parte do volume de entrega padrão.

Dados técnicos

Berbequim/aparafusador sem fio	GSR 18V-90 FC GFA 18-M GFA 18-W GFA 18-E GFA 18-WM
Número de produto	3 601 JK6 2..	----
Tensão nominal V= 18 ----
No de rotações em vazio^A)
- 1a velocidade rpm 0-630 ----
- 2a velocidade rpm 0-2100 ----
Torque máx. (macio) ^A)	Nm 36 ----
Torque máx. (duro) ^A)	Nm 64 ----
∅ máx. de furo
- Madeira mm 68 ----

Berbequim/aparafusador sem fio	GSR 18V-90 FC GFA 18-M GFA 18-W GFA 18-E GFA 18-WM
– Aço mm 13 – – –
– Concreto mm 10 – – –
∅ máx. do parafuso mm 12 – – –
Encabadouro da ferramenta mm 6,35	14" sextavado interior	1,5–13 6,35 14" Sextavado interior	6,35 14" Sextavado interior	1,5–13
Peso ^B)	kg 1,3–2,3 ^C)	0,38 0,44 0,44 0,66
Temperatura ambiente recomendada ao carregar	°C 0 ... +35
Temperatura ambiente admissível durante o funcionamento e durante o armazenamento	°C –20 ... +50
Baterias recomendadas GBA 18V...	ProCORE18V...	– – – –
Carregadores recomendados GAL 18...	GAX 18...GAL 36...	– – – –

A) Medido a 20-25 °C com bateria GBA 18V 5.0Ah.
B) depende da bateria utilizada
C) Medido com GBA 18V 1.5Ah e GBA 18V 12.0Ah.
Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Mais informações em www.bosch-professional.com/wac.

Informação sobre ruídos/vibrações

	GSR 18V-90 FC	GFA 18-M	GFA 18-W	GFA 18-E	GFA 18-WM
Valores de emissão de ruído determinados de acordo com EN 62841-2-1 para GFA 18-M, GFA 18-WM.
Valores de emissão de ruído determinados de acordo com EN 62841-2-2 para GSR 18V-90 FC, GFA 18-W, GFA 18-E.
O nível sonoro avaliado A da ferramenta elétrica é normalmente
Nível de pressão sonora	dB(A)	77,5	78	78,5	78,5
	dB(A)	85,5	86	86,5	86,5
Nível de potência sonora	dB	3	5	3	3
Incerteza K
Utilizar proteção auditiva!

Valores totais de vibração a_h (soma dos vetores de três direções) e incerteza K determinados em função da EN 62841-2-1 para GFA 18-M, GFA 18-WM:

Valores totais de vibração a_h (soma dos vetores de três direções) e incerteza K determinados em função da EN 62841-2-2 para GSR 18V-90 FC, GFA 18-W, GFA 18-E:

Furar em metal:

a_h	m/s^2	-	< 2,5	-	-	< 2,5
K	m/s^2	-	1,5	-	-	1,5
Parafusar:
a_h	m/s^2	< 2,5	-	< 2,5	< 2,5	-
K	m/s^2	1,5	-	1,5	1,5	-

48 | Português do Brasil

Os níveis de vibrações indicados nestas instruções e o valor de emissão de ruído foram medidos de acordo com um método de medição padronizado e podem ser usados para comparar ferramentas elétricas entre si. Também são adequados para uma avaliação preliminar das emissões de vibrações e ruído.

Os níveis de vibrações indicados e o valor de emissão de ruído representam as principais aplicações da ferramenta elétrica. No entanto, se a ferramenta elétrica for usada para outras aplicações, com diferentes acessórios acopláveis ou com manutenção insuficiente, os níveis de vibrações e o valor de emissão de ruído podem ser diferentes. Isso pode aumentar significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Para uma estimativa precisa das emissões de vibrações e ruído, também devem ser considerados os momentos em que a ferramenta está desligada ou em funcionamento, mas não está realmente em uso. Isso pode reduzir significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e dos acessórios acopláveis, luvas durante o trabalho e a organização dos processos de trabalho.

Bateria

A Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no material a fornecer da sua ferramenta elétrica.

Carregar a bateria

Utilize somente os carregadores indicados nos dados técnicos. Somente estes carregadores são adequados para a bateria de íons de lítio utilizada na sua ferramenta elétrica.

Nota: as baterias de lítio são fornecidas parcialmente carregadas devido aos regulamentos internacionais relativos ao transporte. Para assegurar a capacidade máxima da bateria, carregue completamente a bateria antes da primeira utilização.

Colocar a bateria

Empurre a bateria para o respectivo alojamento até que a bateria esteja engatada.

Remover a bateria

Para retirar a bateria, pressione o botão de destravamento e retire a bateria para fora. Ao fazê-lo, não aplique força.

A bateria dispõe de 2 níveis de bloqueio para evitar que a bateria caia se for pressionado acidentalmente o botão de destravamento da bateria. Enquanto a bateria estiver na ferramenta elétrica, ele será mantido em posição por meio de uma mola.

Indicador do nível de carga da bateria

Nota: Nem todos os tipos de bateria dispõem de um indicador do nível de carga de bateria.

Os LEDs verdes do indicador do nível de carga da bateria mostram o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Pressione a tecla para o indicador do nível de carga ou para exibir o nível de carga. Isto também é possível com a bateria removida.

Se depois de pressionar a tecla para o indicador do nível de carga não acender nenhum LED, a bateria tem defeito ou tem de ser substituída.

O nível de carga da bateria também é exibido na interface de usuário (ver "Indicadores de estado", Página 50).

Indicações para o manuseio ideal da bateria

Proteja a bateria de umidade e água.

Armazene a bateria apenas numa faixa de temperatura de -20 °C até 50 °C. Não deixe a bateria p. ex. dentro de um veículo no verão.

Limpe ocasionalmente as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Uma autonomia consideravelmente inferior após um carregamento, indica que a bateria está gasta e tem de ser substituída.

Observar a indicação sobre a eliminação de forma ecológica.

Montagem

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a

bateria da mesma. Existe perigo de ferimentos no caso de acionamento acidental do interruptor de ligar/desligar.

Colocar Bluetooth® Low Energy Module GCY 42 / GCY 42 NC

Para informações sobre Bluetooth® Low Energy Module GCY 42 / GCY 42 NC, leia o guia de usuário associado.

Troca de ferramenta

Introduzir a ferramenta de trabalho (ver figura A)

Empurre o casquilho de travamento (2) para trás e introduza a ferramenta de trabalho no encabadouro (1) girando-o. Volte a soltar o casquilho de travamento (2) para engatar a ferramenta de trabalho

Remover a ferramenta de trabalho

Deslize o casquilho de travamento (2) para trás e retire a ferramenta de trabalho do encabadouro (1).

Montar o adaptador (ver figura B)

Retire a ferramenta de trabalho.

Encaixe o adaptador no suporte (1). Rode o anel de bloqueio (20) até engatar audivelmente.

Inserir a ferramenta de trabalho no adaptador GFA 18-E/GFA 18-W (ver figura C):

Empurre o casquilho de travamento (2) para trás e introduza a ferramenta de trabalho no encabadouro (1) girando-o. Volte a soltar o casquilho de travamento (2) para engatar a ferramenta de trabalho

GFA 18-M/GFA 18-B/GFA 18-WM (ver figura D):

Abra o adaptador de mandril rodando no sentido ① até ser possível colocar a ferramenta de trabalho. Coloque a ferramenta de trabalho.

Rode o soquete do adaptador de mandril no sentido ② manualmente com força. Dessa forma, o mandril é bloqueado automaticamente.

Rodar o adaptador (GFA 18-W, GFA 18-E, GFA 18-WM) (ver figura E)

Puxe o adaptador para a frente. Rode o adaptador para a posição desejada e, a seguir, solte-o para o prender. O adaptador engata em 16 posições distribuídas por 360 graus.

Desmontar o adaptador (ver figura F)

Retire a ferramenta de trabalho.

Desbloqueie o adaptador no sentido e retire-o do encabadouro (1) puxando.

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato com os pós ou a inalação dos mesmos pode provocar reações alérgicas e/ou doenças nas vias respiratórias do usuário ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contem amianto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretrizes, vigentes no seu país, relativas aos materiais a serem trabalhados.

Evitar acúmulos de pó no local de trabalho. Pós podem se inflamar levemente.

Funcionamento

Colocação em funcionamento

Ajustar sentido de rotação (ver figura H)

- Acione o comutador do sentido de rotação (11) apenas com a ferramenta elétrica parada.

Com o comutador do sentido de rotação (11) pode alterar o sentido de rotação da ferramenta elétrica. No entanto, tal não é possível com o interruptor de ligar/desligar (12) pressionado.

Rotação à direita: Para furar e apertar parafusos, pressione o comutador do sentido de rotação (11) para a esquerda até ao limitador.

Rotação à esquerda: Para soltar ou desparafusar parafusos e porcas, pressione o comutador do sentido de rotação (11) para a direita até ao limitador.

Pré-selecionar o torque

Com o anel de ajuste de pré-seleção do torque (3) é possível pré-selecionar o torque necessário em 20 níveis. Com o ajuste correto, a ferramenta de trabalho é parada assim que o parafuso esteja à face do material ou o torque ajustado seja atingido. Na posição e membreagem de segurança por desengate está desativada, p. ex. para furar.

Para soltar parafusos, selecione eventualmente um ajuste mais elevado ou coloque no símbolo

Na posição é alcançado o torque máximo para furar e aparafusar.

Ajuste mecânico da velocidade

• Acione o interruptor de regulação da velocidade (4) somente com a ferramenta elétrica parada.
  Empurre o interruptor de regulação da velocidade sempre até ao batente. Caso contrário, a ferramenta elétrica pode ficar danificada.

Com o interruptor de regulação da velocidade (4) podem ser pré-selecionados 2 regimes de rotações.

Posição	Número	Torque Aplicação
seletor de marchas (4)	de rotações

1 Baixo Alto Para aplicações

difíceis:

50 | Português do Brasil

Posição seletor de marchas (4)	Número de rotações	Torque Aplicação
		p. ex. furar e parafusar com grande diâmetro
2 Alto Baixo Para aplicações		fáceis:p. ex. furar e parafusar com pequeno diâmetro

Ajustar o modo de operação

Furar

Coloque o anel de ajuste da pré-seleção do torque (3) no símbolo "Furar", para alcançar o torque máximo ao furar e aparafusar.

Aparafusar

Coloque o anel de ajuste de pré-seleção do torque (3) no nível de torque desejado.

Ligar e desligar

Para ligar a ferramenta elétrica pressione e mantenha pressionado o interruptor de ligar/desligar (12).

A luz de trabalho (24) acende-se com o interruptor de ligar/desligar (12) ligeira ou totalmente pressionado e permite iluminar o local de trabalho com condições de luminosidade desfavoráveis.

Ajustar o número de rotações

É possível regular o número de rotações da ferramenta elétrica ligada, dependendo do quanto o interruptor de ligar/desligar (12) é pressionado.

Uma leve pressão no interruptor de ligar/desligar (12) origina uma rotação baixa. Aumentando a pressão aumenta a rotação.

Proteção contra sobrecarga em função da temperatura

Com uma utilização adequada a ferramenta elétrica não aquece. Com uma carga demasiado alta ou ao sair da gama de temperaturas de serviço, o número de rotações é reduzido ou a ferramenta elétrica é desligada. A ferramenta elétrica só volta a funcionar com o número de rotações total quando atingir novamente a temperatura de serviço permitida.

A proteção contra sobrecarga dependente da temperatura é indicada através de um acender a vermelho do LED na ferramenta elétrica.

- Para voltar a alcançar a gama de temperaturas de serviço permitida, opere a ferramenta elétrica em vazio ou aguarde até que o LED acenda novamente a verde.

Quando o LED acende a verde, a ferramenta alcançou novamente a gama de temperaturas de serviço permitida.

Interface de usuário (ver figura I)

A interface de usuário (10) serve para ativar ou desativar o acoplamento de precisão "Precision Clutch" e o desligamento rápido "KickBack Control" bem como para a indicação do estado da ferramenta elétrica.

Acoplamento de precisão (Precision Clutch)

O acoplamento de precisão para o engate excessivo ao alcançar o torque definido reduzindo assim o desgaste do acoplamento e a emissão de ruído daí resultante.

O acoplamento de precisão pode ser desativado na interface de usuário (10) com o botão de acoplamento de precisão (25). O estado atual é indicado através do LED do acoplamento de precisão (26) na interface de usuário (10).

Desligamento rápido (Kickback Control)

O desligamento rápido (KickBack Control) oferece um melhor controle sobre a ferramenta elétrica e aumenta assim a proteção do usuário em comparação às ferramentas elétricas sem o KickBack

Control. Em caso de uma rotação repentina e imprevista da ferramenta elétrica sobre o eixo de perfuração, a ferramenta elétrica se desliga.

O desligamento rápido é indicado na ferramenta elétrica através do LED (21) que pisca a vermelho, de um piscar da luz de trabalho (24) e de um acender a vermelho do LED para KickBack Control (22).

Para a recolocação em funcionamento solte o interruptor de ligar/desligar e pressione-o de novo.

Se o desligamento rápido (KickBack Control) estiver com defeito, não é possível ligar mais a ferramenta elétrica. Só permita que a ferramenta elétrica seja consortada por pessoal especializado e qualificado e só com peças de reposição originais.

O desligamento rápido pode ser desativado na interface de usuário (10) com a tecla KickBack Control (23). Se a ferramenta elétrica não for usada durante mais do que 5 minutos ou se a bateria for retirada, o desligamento rápido torna a ligar-se automaticamente. O estado atual é indicado através do LED KickBack Control (22) na interface de usuário (10).

▶ Nota: a luz de aviso não é visível de todas as direções! A luz de aviso é difícil de reconhecer se a luz solar for muito forte.

Indicação do estado da ferramenta elétrica	Significado/causa Solução
Verde Estado OK –

Indicação do estado da ferramenta elétrica	Significado/causa Solução
Amarelo Temperatura crítica atingida, bateria quase vazia ou KickBack Control desligado		Deixe a ferramenta elétrica funcionar em vazio e esfriar, troque ou carregue a bateria em breve ou pressione a tecla KickBack Control
Acende a vermelho A ferramenta elétrica está superaquecida ou a bateria está vazia		Deixe a ferramenta elétrica esfriar ou troque ou carregue a bateria
Vermelho intermitente O desligamento rápido se ativou Desligue e volte a ligar a ferramenta elétrica
Azul intermitente A ferramenta elétrica está ligada ao aparelho terminal móvel ou as configurações estão sendo transferidas		-

Funções Connectivity

Juntamente com o Bluetooth® Low Energy Module GCY 42 /

GCY 42 NC são disponibilizadas as seguintes funções

Connectivity para a ferramenta elétrica:

• Registro e personalização
• Verificação do estado, emissão de mensagens de aviso
• Informações gerais
• Gestão
• Ligar/desligar a luz de trabalho
• Ajuste da luminosidade da luz de trabalho e da duração da iluminação remanescente da luz de trabalho
• Ajuste da luminosidade da interface de usuário e da duração da iluminação remanescente da interface de usuário

Para informações sobre Bluetooth® Low Energy Module

GCY 42 / GCY 42 NC, leia o guia de usuário associado.

Indicações de trabalho

A ferramenta elétrica com o Bluetooth Low Energy Module GCY 42 / GCY 42 NC (acessório) inserido, está equipada com uma interface de comunicação. Devem ser observadas as restrições de operação locais, p. ex. em aviões ou hospitais.
Coloque somente a ferramenta elétrica desligada sobre o parafuso. Ferramentas elétricas rodando podem deslizar.

Com o clipe de suporte para cinto (7) pode pendurar a ferramenta elétrica p. ex. no cinto. Assim fica com as duas mãos livres e a ferramenta elétrica está sempre à mão.

Manutenção e serviço

Manutenção e limpeza

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Existe perigo de ferimentos no caso de acionamento acidental do interruptor de ligar/desligar.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em:

www.bosch-pt.com

A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontre outros endereços da assistência técnica em:

As baterias de lítio recomendadas estão em conformidade com os requisitos da regulamentação do transporte de mercadorias perigosas. As baterias podem ser transportadas pelo usuário nas vias públicas, sem nenhuma restrição.

No caso de envio através de terceiros(p. ex.: transporte aéreo ou transitário) é necessário respeitar os requisitos especiais para a embalagem e identificação. Neste caso, para a preparação da embalagem é necessário consultar um perito no transporte de mercadorias perigosas.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar o bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretrizes nacionais suplementares.

52|中文

Descarte

Ferramentas elétricas, baterias, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Não descarte as ferramentas elétricas e as baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Por favor, observe as instruções na seção de transporte (ver "Transporte", Página 51).

中文

安全规章

电动工具通用安全警告

警告！
