KD0804-A15 - Digital fotoram Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	Digital bildram
Varumärke	Clas Ohlson
Modell	KD0804-A15
Skärmstorlek	8" (4:3 TFT LCD)
Upplösning	800 x 600 pixlar
Betraktningsvinkel	60° vertikalt/horisontellt, 40° diagonalt
Kontrastförhållande	500:1
Ljusstyrka	250 cd/m²
Svarstid	20 ms
Ingångsspänning	5V DC, 1A (adapter 100-240V AC, 50/60Hz)
USB-port	USB 2.0
Minneskortsstöd	SD, MMC, SDHC
Internt minne	8 MB
Bildformat	JPEG
Drifttemperatur	0°C till 40°C (10-85% RH)
Mått (B x H x D)	221 x 177 x 22 mm
Huvudfunktioner	Bildspel med 10 övergångseffekter, tid/kalendervisning, fjärrkontroll, stativ ingår
Skötselanvisningar	Torka med mjuk fuktig trasa; använd inte lösningsmedel
Säkerhetsanvisningar	Öppna inte höljet, undvik vatten, håll ventilerat, dra ur kontakten när den inte används
Reparationsmöjligheter	Inga användarservicebara delar; kontakta kvalificerad tekniker

Vanliga frågor - KD0804-A15 Clas Ohlson

Hur ställer jag in tid och datum på den digitala bildramen?

Gå till huvudmenyn genom att trycka på EXIT två gånger. Välj ikonen Kalender och tryck på OK. För att ställa in tid/datum, gå till Inställningar och välj Ställ in tid/datum. Använd piltangenterna för att justera år, månad, dag, timme, minut, sekund, tryck sedan på Spara tid och tryck på OK.

Varför slår sig inte min bildram på?

Kontrollera att nätadaptern är korrekt ansluten till ramen och ett fungerande vägguttag. Kontrollera också att strömknappen på baksidan (eller fjärrkontrollen) är nedtryckt. Om den fortfarande inte fungerar, prova ett annat uttag.

Kan jag visa videor på denna ram?

Nej, denna ram stöder endast JPEG-bildfiler. Den spelar inte video- eller ljudformat.

Hur raderar jag en bild från minneskortet?

Från huvudmenyn, välj Foto och använd piltangenterna för att markera bilden. Tryck på INSTÄLLNINGAR, välj sedan Radera fil och bekräfta med OK.

Vilka minneskort är kompatibla?

Ramen stöder SD, MMC och SDHC-kort. Sätt i kortet i kortplatsen på sidan av ramen.

Fjärrkontrollen fungerar inte. Vad ska jag göra?

Kontrollera först batteriet i fjärrkontrollen. Ta bort batterihållaren, sätt i ett nytt batteri med (+) sidan uppåt. Se till att inget blockerar infrarödsensorn på ramen och rikta fjärrkontrollen direkt mot den.

Hur ändrar jag bildspelets hastighet?

I huvudmenyn, gå till Inställningar. Välj Bildspeelshastighet och justera från 3 sekunder till 1 timme med piltangenterna, bekräfta sedan med OK.

Hur zoomar jag in på ett foto?

När du tittar på en enskild bild i pausläge, tryck på ZOOM-knappen på fjärrkontrollen för att ändra bildstorlek. Tryck upprepade gånger för att växla mellan zoomnivåer.

Varför känns inte mitt minneskort igen?

Kontrollera att kortet är korrekt isatt och är av en typ som stöds (SD, MMC, SDHC). Kortet måste innehålla JPEG-bilder. Om det fortfarande inte känns igen, försök formatera kortet på en dator till FAT32.

Kan jag ändra menyns språk?

Ja. Gå till Inställningar i huvudmenyn, välj Språk och välj mellan engelska, svenska, finska eller norska. Tryck på OK för att bekräfta.

BRUKSANVISNING KD0804-A15 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Produktbeskrivning

• 8" digital fotoram som visar dina digitala jpeg-bilder.
• Anslutning för USB-minne eller minneskort (SD/SDHC/MMC).
• Nätadapter och fjärrkontroll medföljer.
• Visar tid och kalender.
• Bildspel med 10 olika typer av bildövergång.

2. Förpackningen innehåller

• Digital fotoram
• Bruksanvisning
• Nätadapter
• Fjärrkontroll
• Stöd

3. Säkerhet

• Varning! Öppna inte höljet! Farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje, kontakt med dessa kan ge elektrisk chock.
• Produkten får endast repareras av kvalificerad servicepersonal.
• Produkten får inte demonteras eller ändras.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck.
• Täck inte för ventilationsöppningarna. Placera inte heller produkten i närheten av varma ställen som ovanför element, ovanpå en teve eller i t.ex. en soffa där ventilationsöppningarna blockeras.
• Ta alltid ur nätadaptern från eluttaget om inte produkten ska användas under en längre tid.
• Produkten är konstruerad för 8 till 10 timmars kontinuerlig drift. Undvik att använda den under längre tid än så. Låt produkten vila en stund innan den används igen.
• Produkten är endast avsedd för inomhusbruk.
• Undvik att utsätta produkten för direkt solljus under längre tid.
• Använd inte produkten i fuktiga, dammiga eller smutsiga miljöer.
• Använd endast en mjuk tvättduk som är svagt fuktad med vatten och milt diskmedel vid rengöring av skärmen.
• Koppla inte ifrån nätadaptern samtidigt som uppspelningen pågår. Risk finns för att det anslutna minnet skadas. Ta inte heller bort det anslutna minnet när uppspelning pågår.

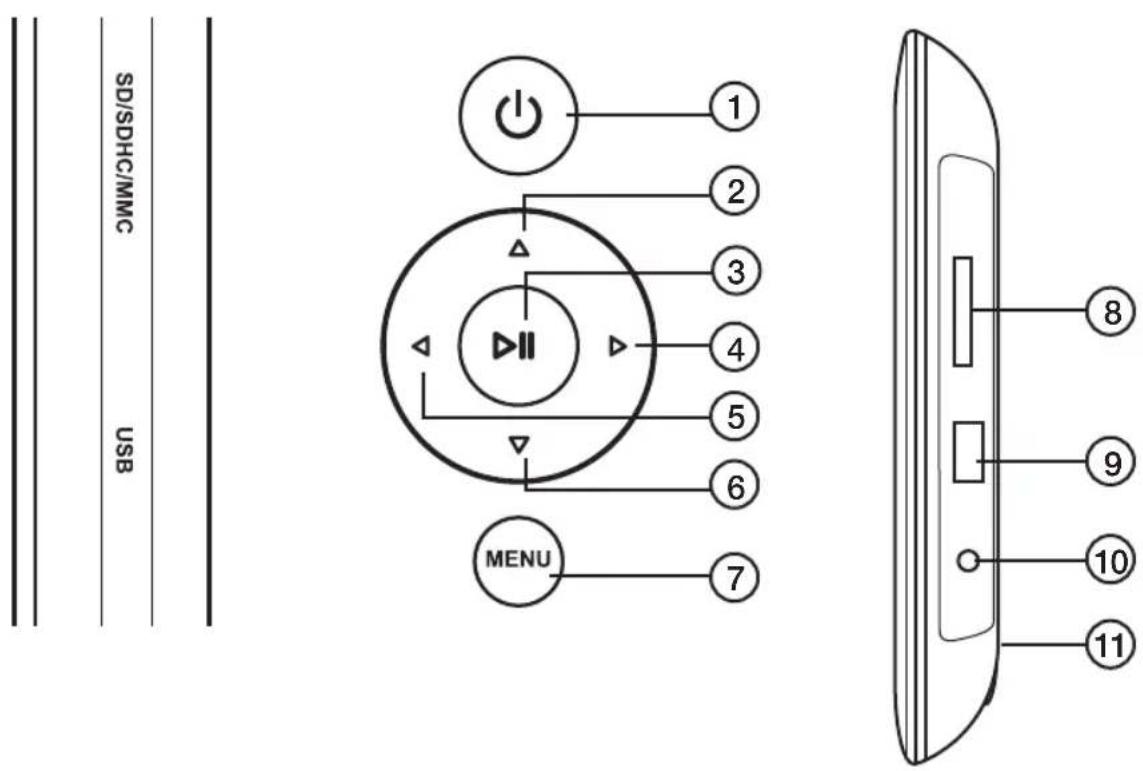

4. Knappar och funktioner

Tryckknappar på baksidan

1. [ ⏻ Strömbrytare av/på.
2. [▲] Flytta markören uppåt.
3. [▶II] Tryck för att starta bildspel, göra paus eller tryck för att bekräfta val.
4. [▶] Flytta markören åt höger.
5. [◀] Flytta markören åt vänster.
6. [▼] Flytta markören neråt.
7. [MENU] Tryck för att återgå till huvudmeny, eller öppna filhantering (kopiera/radera filer).

På högersidan av fotoramen

1. Anslutning för minneskort: SD/SDHC/MS/MMC
2. USB-anslutning
3. DC 5 V
4. Infästning för stödet

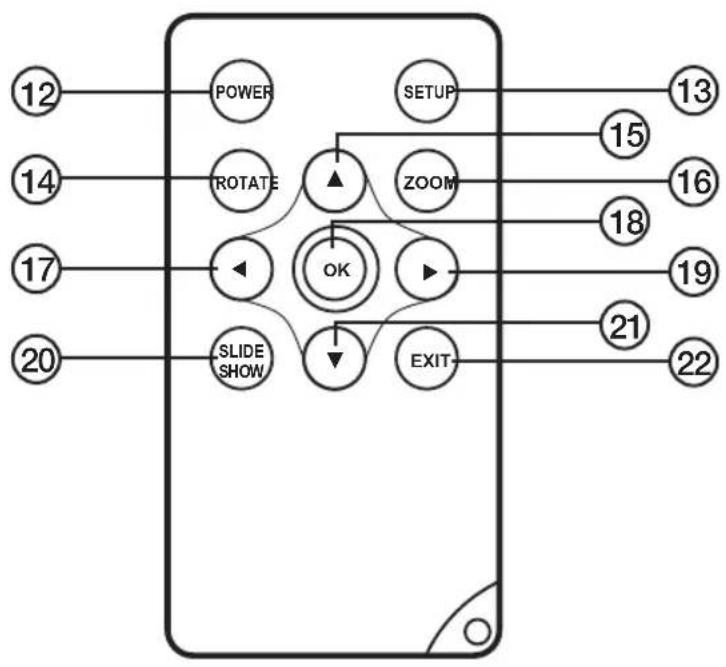

Fjärrkontroll

1. Strömbrytare av/på.

2. [SETUP] Kopiera eller radera bilder.

3. [ROTATE] Rotera bild (i pausläge vid enbildsvisning). Tryck för att rotera bilden 90° motsols ett steg varje gång.

4. [▲] Flytta markören uppåt.

5. [ZOOM] Ändra bildstorlek (i pausläge vid enbildsvisning).

6. [◀] Flytta markören åt vänster.

7. [OK] Starta bildspel, gör paus eller bekräfta val.

8. [▶] Flytta markören åt höger.

9. [SLIDE SHOW] Starta bildspel direkt.

10. [▼] Flytta markören neråt.

11. [EXIT] Återgå till huvudmeny, eller återgå till tidigare meny.

Byt batteri i fjärrkontrollen

1. Dra ut batterihållaren.
2. Lägg i batteriet enligt märkningen med (+) uppåt.
3. Tryck in batterihållaren.

5. Användning

Fotoramen är avsedd för att ställas på ett bord eller liknande.

1. Skruva dit stödet på baksidan (11).
2. Ta bort skyddsfilmen från displayen och ta bort plastremsan från fjärrkontrollens batteri.
3. Anslut nätadaptern till ett vägguttag och koppla DC-proppen till DC 5 V-uttaget på fotoramen.
4. Anslut ett minneskort SD/SDHC/MS/MMC eller USB-minne till fotoramen.
5. Tryck på [⏻] (1) eller (12) för att slå på fotoramen.
6. Bildspelet startar automatiskt om minneskort eller USB-minne (som innehåller bilder) är anslutet.
7. Tryck två gånger på [MENU] (7) för att öppna huvudmeny: Photo (bilder), File (visar minnets innehåll av bilder/mappar), Calendar (visa kalender och tid) eller Setup (inställningar).

1. Om du markerar Photo visas startbilden.

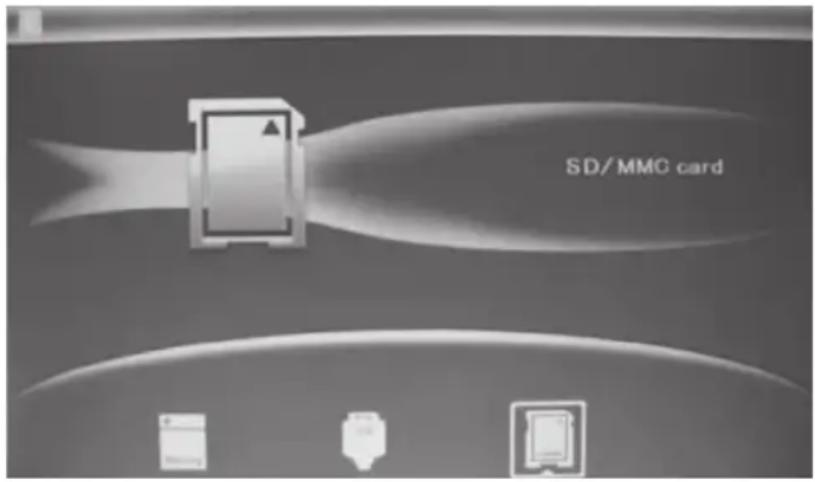

2. Symboler för anslutna minnen visas på displayen. Markera önskat minne och tryck [OK] (18) för att starta bildvisning.

6. Huvudmenyn

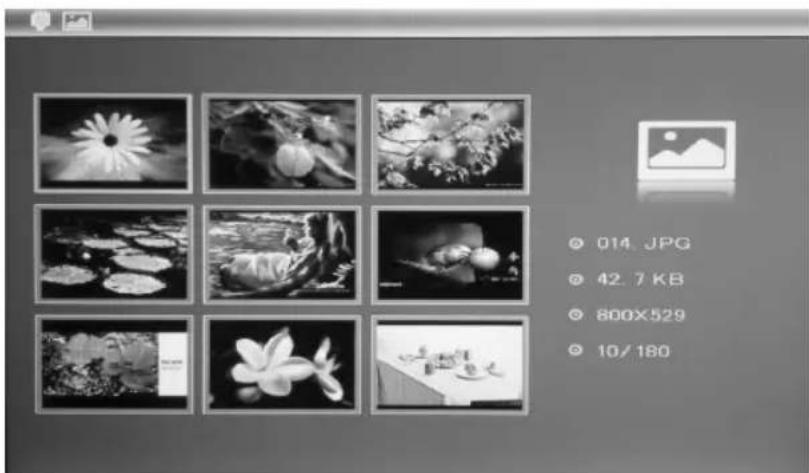

6.1 Photo – visar bilder som miniatyrer

Bildspelet startar genast när du ansluter ett minneskort.

1. Tryck [EXIT] (22) två gånger för att öppna huvudmenyn.
2. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17)(19).

3. Tryck på [SETUP] (13).

4. Markera minneskortet där bilderna finns.

5. Tryck på [SLIDE SHOW] (20) för att starta bildspel.

6. Tryck på [EXIT] (22) för att visa bilderna som miniatyrer.

7. Markera önskad bild med riktningsknapparna (2)(4)(5)(6).

8. Information om den markerade bilden visas: Filnamn, filstorlek, bildstorlek och bildnummer samt totala antalet bilder på minneskortet/USB-minnet.

9. Tryck på [EXIT] (22) för att återgå till huvudmenyn eller tryck på [OK] (18) för att starta bildspel från den markerade bilden.

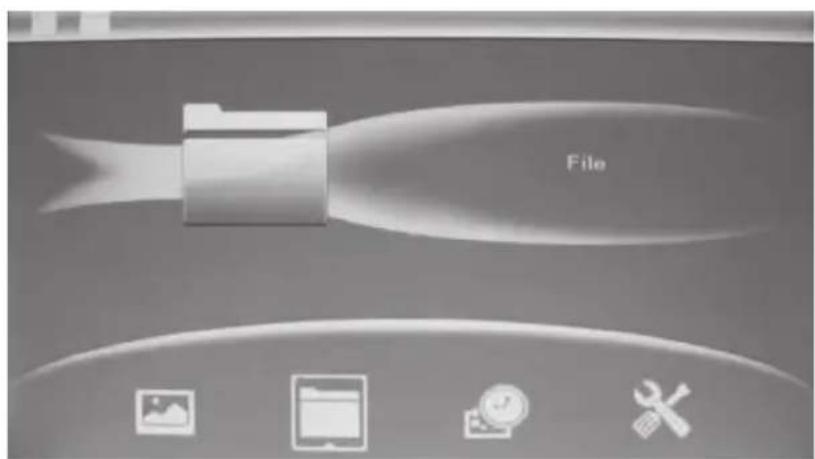

6.2 File – visar filer och mappar som finns på minnet

1. Markera anslutet minneskort med riktningsknapparna (17)(19) och tryck [OK] (18).

2. Information om minnets innehåll av filer och mappar visas.

3. Du kan visa JPEG-bilder genom att trycka på [▶II].

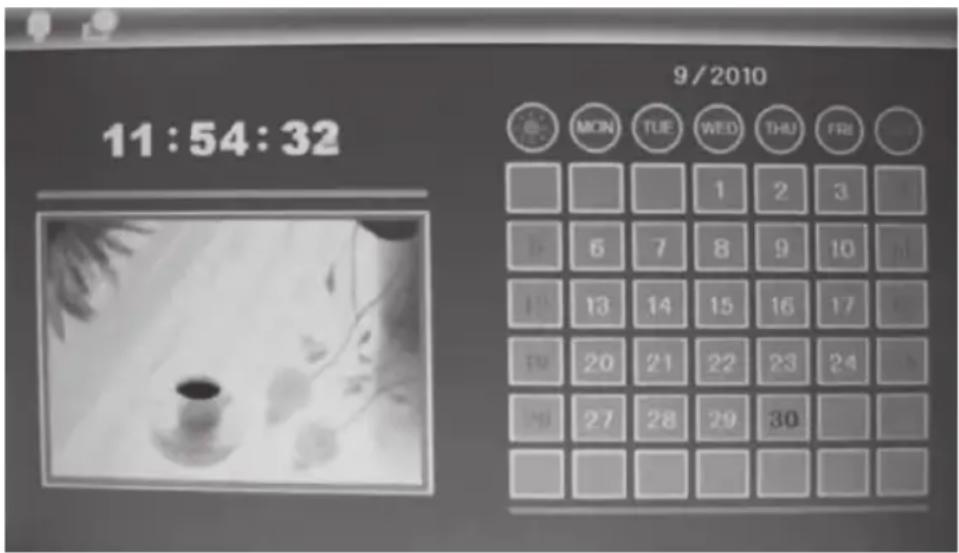

6.3 Calendar – visar kalender och tid

1. Tryck två gånger på [EXIT] (22) för att öppna huvudmenyn.
2. Stega till Calender-ikonen med riktningsknapparna (17)(19). Tryck på [OK] (18) för att bekräfta.

Ställ in kalender och tid så här:

a. Gå tillbaka till huvudmenyn och öppna Setup (inställningar) och tryck [OK] (18).
b. Markera Set time/date med riktningsknapparna (15)(21). Tryck på [OK] (18) för att bekräfta.
c. Year (år) markeras, tryck på [OK] (18) för att bekräfta. Ställ in rätt år med med riktningsknapparna (17)(19) (I inställningsläge blir den markerade texten röd). Tryck på [OK] (18) för att bekräfta.
d. Fortsätt lika med månad, dag, timme, minut och sekund.
e. Stega till Save Time med med riktningsknapparna (15)(21) för att spara inställning. Tryck på [OK] (18) för att bekräfta. Gå ur menyn med [EXIT] (22).

Ställ in visningsformat för tid så här:

a. Stega ner till Set Time Format.
b. Tryck på [OK] (18) för att bekräfta.
c. Välj 12- eller 24- timmarsvisning.
d. Tryck på [OK] (18) för att bekräfta. Gå ur menyn med [EXIT] (22).

6.4 Setup (inställningar)

1. Tryck två gånger på [EXIT] (22) för att öppna huvudmenyn.
2. Stega till Setup-ikonen med riktningsknappen [▶] (19).
3. Tryck på [OK] (18) för att bekräfta.
4. Tryck på [EXIT] (22) för att återgå till normal bildvisning när du är klar med inställningarna.

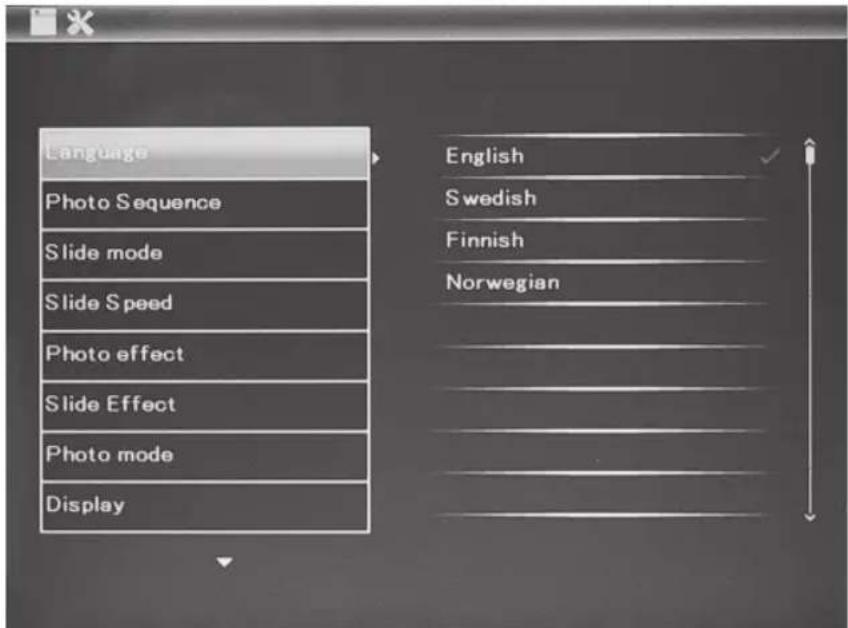

Huvudmenyn har inställningar för:

a. Language (menyspråk) English, Swedish, Finnish eller Norwegian.
b. Photo Sequence (bildvisning) Visa i följd eller slumpmässigt.
c. Slide mode (bildvisningsläge) 1 bild, 3 bilder eller 4 bilder visas.
d. Slide speed (tidsfördröjning mellan bilderna) Från 3 sekunder till 1 timme.
e. Photo effect (bildeffekt) Color (färg), Mono (svart/vit) Sepia (sepiatonad).
f. Slide effect (olika effekter vid bildövergång) Random, Split horisontal in etc.
q. Photo mode (bildstorlek) Auto fit, Optimal eller Full.
h. Display Contrast (kontrast) Brightness (ljusstyrka) Saturation (färgmättnad) och Tint (toning).

i. Set time/date (inställning av tid och datum) (se avsnitt 6.3 Calendar).
i. Set time format (visning i 12- eller 24-timmars format).
k. Format built-in memory (formatera det inbyggda minnet)
I. Reset setting (återställ fabriksinställningar)
m. Exit (avsluta och återgå till normalvisning)

1. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17) (19).
2. Markera önskad bild med riktningsknapparna (15)(17)(19)(21).
3. Tryck på [OK] (18) för att visa hela bilden.

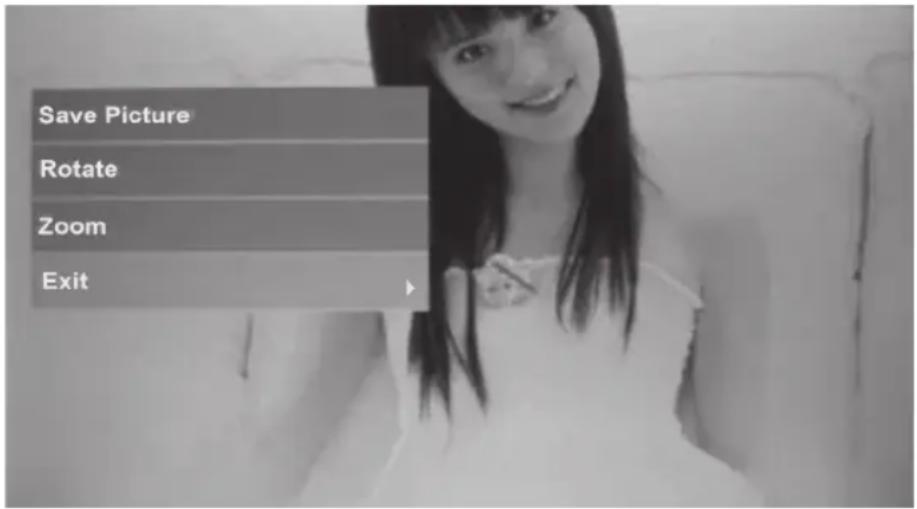

4. Tryck på [SETUP] (13) så att inställningsrutan öppnas.
5. Inställningarna öppnas. Markera önskad funktion: Rotate (rotera) eller Zoom (förstora bild).
6. Gör önskade inställningar genom att trycka flera gånger på [OK] (18) tills bilden blir rätt.
7. Markera Save Picture och tryck på [OK] (18) för att spara bilden som du har ändrat.
8. Tryck på [EXIT] (22) för att återgå till normal bildvisning.

1. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17) (19).
2. Markera bilden som ska raderas med riktningsknapparna (15)(17)(19)(21).
3. Tryck på [SETUP] (13) så att inställningsrutan öppnas.
4. Inställningarna öppnas. Markera önskad funktion: Delete File (radera markerad fil) eller Exit (avbryt).
5. Tryck på [OK] (18) för att bekräfta.

7. Skötsel och underhåll

Torka av med en mjuk, lätt fuktad trasa. Använd inga lösningsmedel eller starka rengöringsmedel.

8. Felsökningsschema

Symptom Åtgärd
Enheten startar ej/Ingen bild visas.	Kontrollera att nätadaptern är korrekt ansluten.
Fjärrkontrollen fungerar ej.	• Kontrollera batteriet.• Rikta fjärrkontrollen mot fotoramen utan skymmande hinder mellan fotoram och fjärrkontroll.
Det går inte att läsa från minneskortet.	Kontrollera att filerna på minneskortet stöds av enheten.Se Specifikationer.
Vissa bilder laddas fortare än andra.	Bilder med hög upplösning tar längre tid att ladda.Använd bilder med lägre upplösning för snabbare visning.Rekommenderad upplösning är 800x600 bildpunkter.

9. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

10. Specifikationer

Skärm 8" färg TFT LCD (4x3)

Upplösning 800 (h) x 600 (v)

Betraktingsvinkel 60° (vänster/höger/vertikalt), 40° (horisontellt)

Kontrast 500:1

Ljusstyrka 250 cd/m²

Responstid 20 ms

Drivspänning 5 V DC, 1 A via medföljande nätadapter (100-240 V AC, 50/60 Hz)

USB-anslutning USB 2.0

Minneskortsanslutning SD (Secure Digital), MMC (Multimedia Card), SDHC (Secure Digital High Capacity)

Internt minne 8 MB

Bildformat JPEG

Användningstemperatur 0 °C \~ 40 °C (vid luftfuktighet 10 \~ 85 % RH)

Storlek 221 x 177 x 22 mm

Digital fotoramme 8"

Art.nr. 38-5196 KD0804-A15

38-5197 KD0804-A15
