Produkttyp	8" Digital fotoram
Märke	Clas Ohlson
Modell	KD0804-A14 / KD0804-A14W
Skärmstorlek	8 tum (4:3 bildförhållande)
Skärmteknik	Färg TFT LCD
Upplösning	800 × 600 pixlar
Betraktningsvinkel	60° (V/H/V), 40° (H)
Kontrastförhållande	500:1
Ljusstyrka	250 cd/m²
Svarstid	20 ms
Ingångsspänning	5 V DC, 1 A (via medföljande adapter 100–240 V AC, 50/60 Hz)
USB-port	USB 2.0
Minneskortplatser	SD, SDHC, MMC, MS
Internt minne	8 MB
Bildformat som stöds	JPEG
Arbetstemperatur	0 °C till 40 °C (10–85% RF)
Mått	221 × 177 × 22 mm
Bildspelseffekter	10 övergångsalternativ (t.ex. Slumpmässig, Dela horisontellt, etc.)
Bildspelshastighetsintervall	3 sekunder till 1 timme
Fotoeffekter	Färg, Svartvitt, Sepia
Fjärrkontroll	Ingår, CR2025-batteri
Stativ	Ingår, skruvas på
Språk i menyn	Engelska, Svenska, Finska, Norska
Avsedd användning	Inomhus, på bord
Tillbehör som ingår	Nätadapter, fjärrkontroll, stativ, manual

Vanliga frågor - KD0804-A14 Clas Ohlson

Hur startar jag ett bildspel automatiskt?

Sätt i ett minneskort (SD/SDHC/MMC) eller USB-enhet med JPEG-bilder, slå sedan på ramen. Bildspelet startar automatiskt. Om inte, tryck på BILDSPEL-knappen på fjärrkontrollen eller ▶II-knappen på ramen.

Vilka minneskortstyper stöds?

Ramen stöder SD, SDHC, MMC och Memory Stick (MS)-kort. Den har också en USB 2.0-port för USB-minnen.

Hur ställer jag in tid och datum?

Gå till huvudmenyn genom att trycka på EXIT två gånger. Välj Inställningar, sedan Ställ in tid/datum. Använd pilknapparna för att justera år, månad, dag, timme, minut, sekund, markera sedan Spara tid och tryck på OK. Du kan också ställa in tidsformat (12/24h) under Ställ in tidsformat.

Varför fungerar inte fjärrkontrollen?

Kontrollera först batteriet i fjärrkontrollen. Den använder ett CR2025-knappcellsbatteri, installerat med +-sidan uppåt. Se till att inget blockerar infrarödsensorn på ramen och rikta fjärrkontrollen direkt mot ramen från ett lämpligt avstånd.

Hur kan jag rotera ett foto?

När du visar en enskild bild (bildspelet pausat), tryck på ROTERA-knappen på fjärrkontrollen. Varje tryck roterar bilden 90° moturs. För att spara rotationen, tryck på INSTÄLLNINGAR på fjärrkontrollen, välj Rotera, justera, välj sedan Spara bild och bekräfta med OK.

Vilka bildfilformat stöds?

Endast JPEG (JPG)-bilder stöds. Den rekommenderade upplösningen för smidig visning är 800 × 600 pixlar.

Kan jag ta bort bilder direkt från ramen?

Ja. I huvudmenyn, välj Fil eller Foto. Markera bilden eller mappen, tryck på INSTÄLLNINGAR på fjärrkontrollen, välj sedan Ta bort fil och bekräfta med OK.

Hur rengör jag skärmen?

Använd en mjuk, lätt fuktad trasa med lite mild diskmedel. Använd aldrig lösningsmedel eller starka rengöringsmedel. Undvik överdriven fukt.

Vad gör inställningen 'Bildspelsläge'?

I menyn Inställningar låter Bildspelsläge dig välja hur många bilder som visas samtidigt: 1 bild, 4 bilder (rutnät) eller 3 bilder (remsa).

Vilken är den maximala minneskortskapaciteten som stöds?

Manualen nämner stöd för SDHC-kort, som kan vara upp till 32 GB. Kompatibiliteten kan dock variera; det är bäst att testa med ditt kort. Det interna minnet är endast 8 MB.

BRUKSANVISNING KD0804-A14 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Produktbeskrivning

• 8" digital fotoram som visar dina digitala jpeg-bilder.
• Anslutning för USB-minne eller minneskort (SD/SDHC/MMC).
• Nätadapter och fjärrkontroll medföljer.
• Visar tid och kalender.
• Bildspel med 10 olika typer av bildövergång.

2. Förpackningen innehåller

• Digital fotoram
• Bruksanvisning
• Nätadapter
• Fjärrkontroll
• Stöd

3. Säkerhet

• Varning! Öppna inte höljet! Farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje, kontakt med dessa kan ge elektrisk chock.
• Produkten får endast repareras av kvalificerad servicepersonal.
• Produkten får inte demonteras eller ändras.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck.
• Täck inte för ventilationsöppningarna. Placera inte heller produkten i närheten av varma ställen som ovanför element, ovanpå en teve eller i t.ex. en soffa där ventilationsöppningarna blockeras.
• Ta alltid ur nätadaptern från eluttaget om inte produkten ska användas under en längre tid.
• Produkten är konstruerad för 8 till 10 timmars kontinuerlig drift. Undvik att använda den under längre tid än så. Låt produkten vila en stund innan den används igen.
• Produkten är endast avsedd för inomhusbruk.
• Undvik att utsätta produkten för direkt solljus under längre tid.
• Använd inte produkten i fuktiga, dammiga eller smutsiga miljöer.
• Använd endast en mjuk tvättduk som är svagt fuktad med vatten och milt diskmedel vid rengöring av skärmen.
• Koppla inte ifrån nätadaptern samtidigt som uppspelningen pågår. Risk finns för att det anslutna minnet skadas. Ta inte heller bort det anslutna minnet när uppspelning pågår.

4. Knappar och funktioner


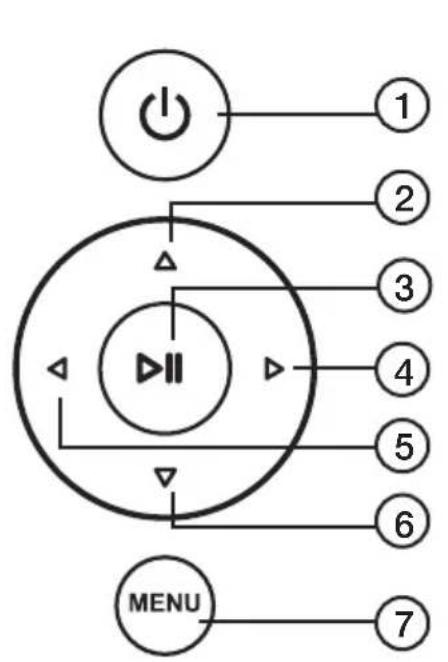

Tryckknappar på baksidan

1. [ ⏻ Strömbrytare av/på.
2. [▲] Flytta markören uppåt.
3. [▶II] Tryck för att starta bildspel, göra paus eller tryck för att bekräfta val.
4. [▶] Flytta markören åt höger.
5. [◀] Flytta markören åt vänster.
6. [▼] Flytta markören neråt.
7. [MENU] Tryck för att återgå till huvudmeny, eller öppna filhantering (kopiera/radera filer).

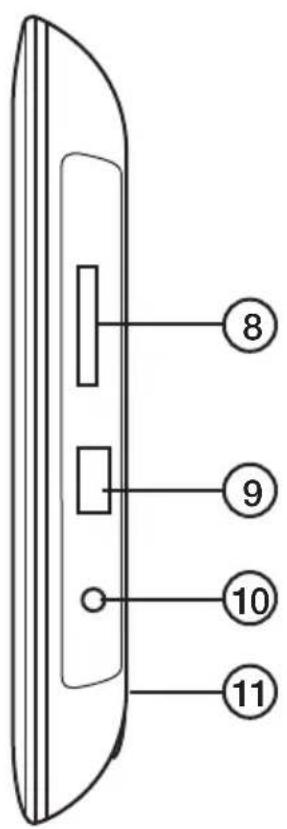

På högersidan av fotoramen

1. Anslutning för minneskort: SD/SDHC/MS/MMC
2. USB-anslutning
3. DC 5 V
4. Infästning för stödet

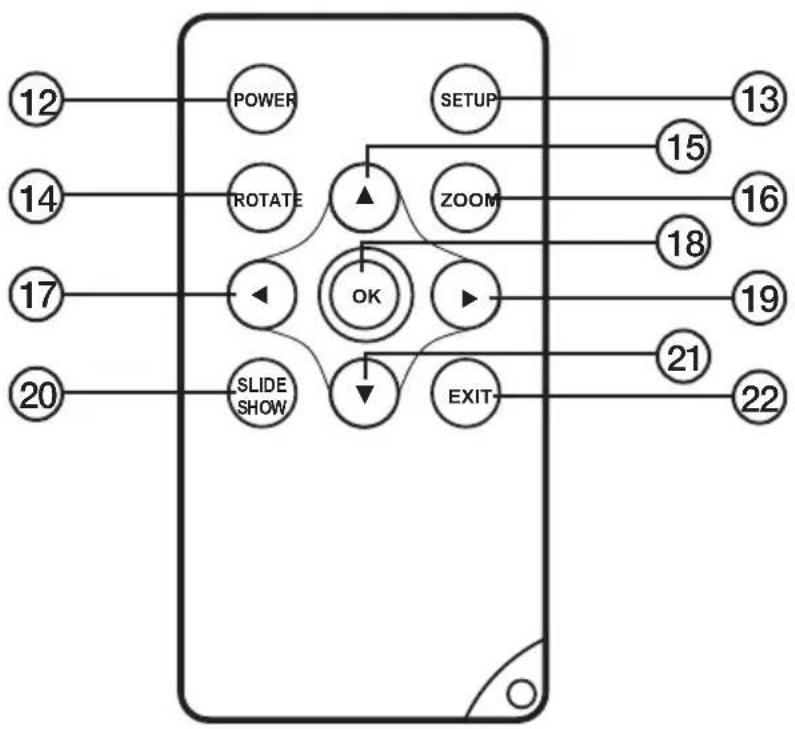

Fjärrkontroll

1. Strömbrytare av/på.
2. [SETUP] Kopiera eller radera bilder.
3. [ROTATE] Rotera bild (i pausläge vid enbildsvisning). Tryck för att rotera bilden 90° motsols ett steg varje gång.
4. [▲] Flytta markören uppåt.
5. [ZOOM] Ändra bildstorlek (i pausläge vid enbildsvisning).
6. [◀] Flytta markören åt vänster.
7. [OK] Starta bildspel, gör paus eller bekräfta val.
8. [▶] Flytta markören åt höger.
9. [SLIDE SHOW] Starta bildspel direkt.
10. [▼] Flytta markören neråt.
11. [EXIT] Återgå till huvudmeny, eller återgå till tidigare meny.

Byt batteri i fjärrkontrollen

1. Dra ut batterihållaren.
2. Lägg i batteriet enligt märkningen med (+) uppåt.
3. Tryck in batterihållaren.

Fotoramen är avsedd för att ställas på ett bord eller liknande.

1. Skruva dit stödet på baksidan (11).
2. Ta bort skyddsfilmen från displayen och ta bort plastremsan från fjärrkontrollens batteri.
3. Anslut nätadaptern till ett vägguttag och koppla DC-proppen till DC 5 V-uttaget på fotoramen.

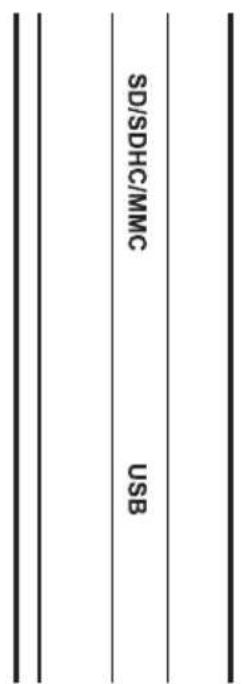

4. Anslut ett minneskort SD/SDHC/MS/MMC eller USB-minne till fotoramen.
5. Tryck på [⏻] (1) eller (12) för att slå på fotoramen.
6. Bildspelet startar automatiskt om minneskort eller USB-minne (som innehåller bilder) är anslutet.
7. Tryck två gånger på [MENU] (7) för att öppna huvudmeny: Photo (bilder), File (visar minnets innehåll av bilder/mappar), Calendar (visa kalender och tid) eller Setup (inställningar).

1. Om du markerar Photo visas startbilden.

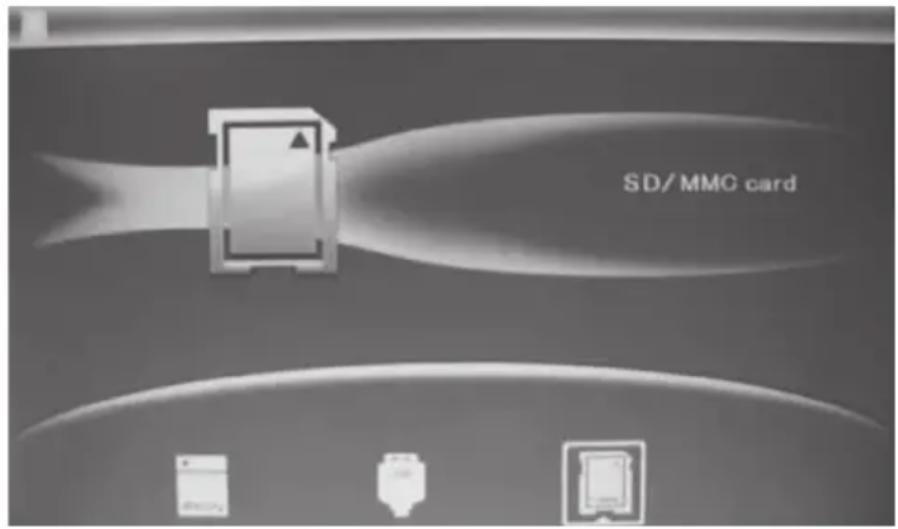

2. Symboler för anslutna minnen visas på displayen. Markera önskat minne och tryck [OK] (18) för att starta bildvisning.

6. Huvudmenyn

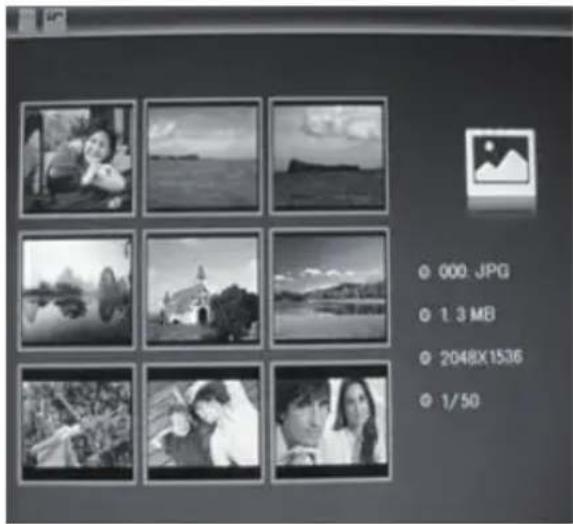

6.1 Photo – visar bilder som miniatyrer

Bildspelet startar genast när du ansluter ett minneskort.

1. Tryck [EXIT] (22) två gånger för att öppna huvudmenyn.
2. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17)(19).

3. Tryck på [SETUP] (13).

4. Markera minneskortet där bilderna finns.

5. Tryck på [SLIDE SHOW] (20) för att starta bildspel.

6. Tryck på [EXIT] (22) för att visa bilderna som miniatyrer.

7. Markera önskad bild med riktningsknapparna (2)(4)(5)(6).

8. Information om den markerade bilden visas: Filnamn, filstorlek, bildstorlek och bildnummer samt totala antalet bilder på minneskortet/USB-minnet.

9. Tryck på [EXIT] (22) för att återgå till huvudmenyn eller tryck på [OK] (18) för att starta bildspel från den markerade bilden.

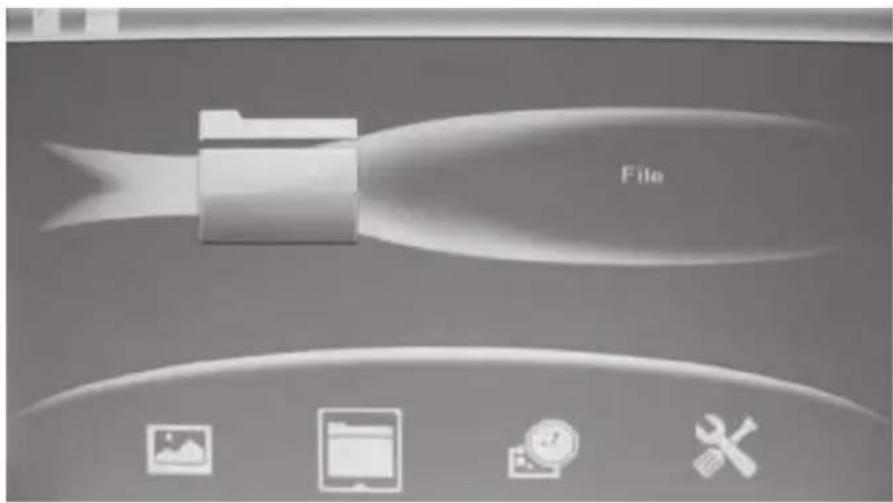

6.2 File – visar filer och mappar som finns på minnet

1. Markera anslutet minneskort med riktningsknapparna (17)(19) och tryck [OK] (18).

2. Information om minnets innehåll av filer och mappar visas.

3. Du kan visa JPEG-bilder genom att trycka på [▶ III].

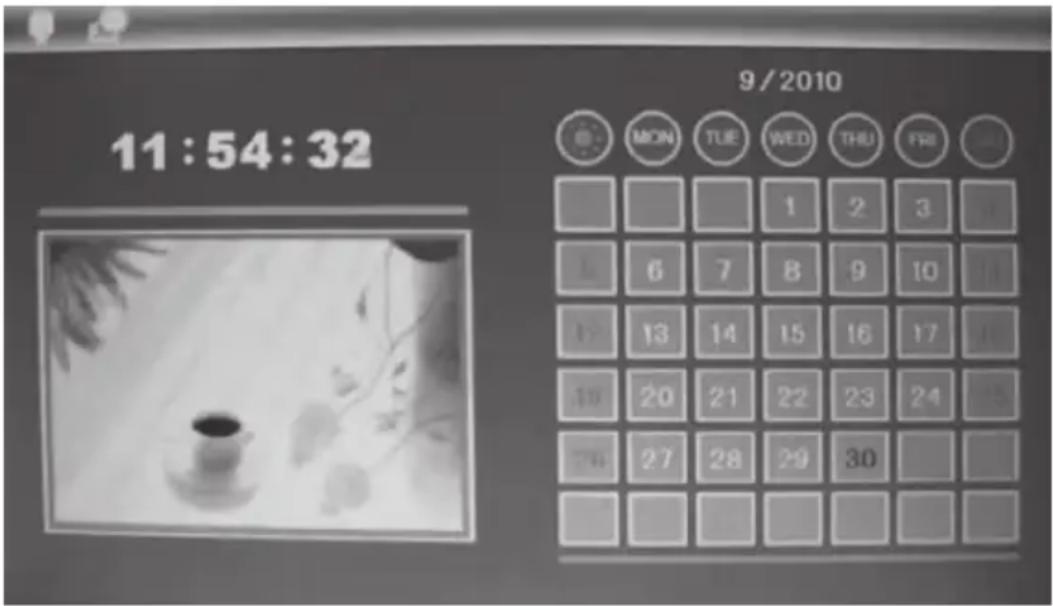

6.3 Calendar – visar kalender och tid

1. Tryck två gånger på [EXIT] (22) för att öppna huvudmenyn.
2. Stega till Calender-ikonen med riktningsknapparna (17)(19). Tryck på [OK] (18) för att bekräfta.

Ställ in kalender och tid så här:

a. Gå tillbaka till huvudmenyn och öppna Setup (inställningar) och tryck [OK] (18).
b. Markera Set time/date med riktningsknapparna (15)(21). Tryck på [OK] (18) för att bekräfta.
c. Year (år) markeras, tryck på [OK] (18) för att bekräfta. Ställ in rätt år med med riktningsknapparna (17)(19) (I inställningsläge blir den markerade texten röd). Tryck på [OK] (18) för att bekräfta.
d. Fortsätt lika med månad, dag, timme, minut och sekund.
e. Stega till Save Time med med riktningsknapparna (15)(21) för att spara inställning. Tryck på [OK] (18) för att bekräfta. Gå ur menyn med [EXIT] (22).

Ställ in visningsformat för tid så här:

a. Stega ner till Set Time Format.
b. Tryck på [OK] (18) för att bekräfta.
c. Välj 12- eller 24- timmarsvisning.
d. Tryck på [OK] (18) för att bekräfta. Gå ur menyn med [EXIT] (22).

6.4 Setup (inställningar)

1. Tryck två gånger på [EXIT] (22) för att öppna huvudmenyn.
2. Stega till Setup-ikonen med riktningsknappen [▶] (19).

3. Tryck på [OK] (18) för att bekräfta.

4. Tryck på [EXIT] (22) för att återgå till normal bildvisning när du är klar med inställningarna.

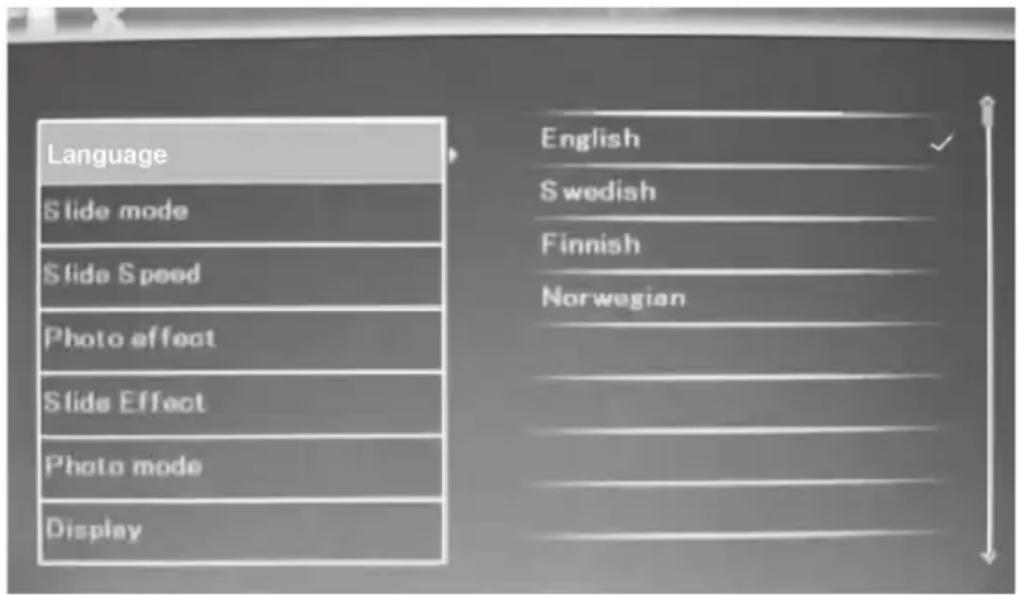

Huvudmenyn har inställningar för:

a. Language (menyspråk) English, Swedish, Finnish eller Norwegian.
b. Slide mode (bildvisningsläge) 1 bild, 3 bilder eller 4 bilder visas.
c. Slide speed (tidsfördröjning mellan bilderna) Från 3 sekunder till 1 timme.
d. Photo effect (bildeffekt) Color (färg), Mono (svart/vit) Sepia (sepiatonad).
e. Slide effect (olika effekter vid bildövergång) Random, Split horisontal in etc.
f. Photo mode (bildstorlek) Auto fit, Optimal eller Full.
g. Display Contrast (kontrast) Brightness (ljusstyrka) Saturation (färgmättnad) och Tint (toning).
h. Set time/date (inställning av tid och datum) (se avsnitt 6.3 Calendar).
i. Set time format (visning i 12- eller 24-timmars format).
j. Format built-in memory (formatera det inbyggda minnet)
k. Reset setting (återställ fabriksinställningar)
I. Exit (avsluta och återgå till normalvisning)

1. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17) (19).
2. Markera önskad bild med riktningsknapparna (15)(17)(19)(21).
3. Tryck på [OK] (18) för att visa hela bilden.

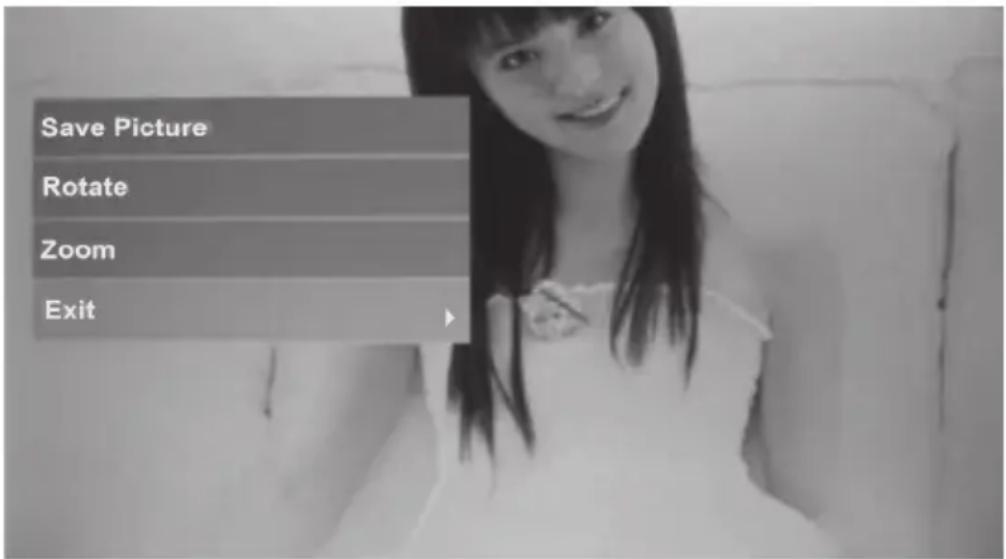

4. Tryck på [SETUP] (13) så att inställningsrutan öppnas.
5. Inställningarna öppnas. Markera önskad funktion: Rotate (rotera) eller Zoom (förstora bild).
6. Gör önskade inställningar genom att trycka flera gånger på [OK] (18) tills bilden blir rätt.
7. Markera Save Picture och tryck på [OK] (18) för att spara bilden som du har ändrat.
8. Tryck på [EXIT] (22) för att återgå till normal bildvisning.

1. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17) (19).
2. Markera bilden som ska raderas med riktningsknapparna (15)(17)(19)(21).
3. Tryck på [SETUP] (13) så att inställningsrutan öppnas.
4. Inställningarna öppnas. Markera önskad funktion: Delete File (radera markerad fil) eller Exit (avbryt).
5. Tryck på [OK] (18) för att bekräfta.

7. Skötsel och underhåll

Torka av med en mjuk, lätt fuktad trasa. Använd inga lösningsmedel eller starka rengöringsmedel.

8. Felsökningsschema

Symptom Åtgärd
Enheten startar ej/Ingen bild visas.	Kontrollera att nätadaptern är korrekt ansluten.
Fjärrkontrollen fungerar ej.	• Kontrollera batteriet.• Rikta fjärrkontrollen mot fotoramen utan skymmande hinder mellan fotoram och fjärrkontroll.
Det går inte att läsa från minneskortet.	Kontrollera att filerna på minneskortet stöds av enheten.Se Specifikationer.
Vissa bilder laddas fortare än andra.	Bilder med hög upplösning tar längre tid att ladda.Använd bilder med lägre upplösning för snabbare visning.Rekommenderad upplösning är 800x600 bildpunkter.

9. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

10. Specifikationer

Skärm 8" färg TFT LCD (4x3)

Upplösning 800 (h) x 600 (v)

Betraktingsvinkel 60° (vänster/höger/vertikalt), 40° (horisontellt)

Kontrast 500:1

Ljusstyrka 250 cd/m²

Responstid 20 ms

Drivspänning 5 V DC, 1 A via medföljande nätadapter

(100-240 V AC, 50/60 Hz)

USB-anslutning USB 2.0

Minneskortsanslutning SD (Secure Digital), MMC (Multimedia Card), MS

Användningstemperatur 0 °C \~ 40 °C (vid luftfuktighet 10 \~ 85 % RH)

Storlek 221 x 177 x 22 mm

Digital fotoramme 8"

Art.nr. 18-8258 Modell KD0804-A14-UK

18-8259 KD0804-A14W-UK

38-4497 KD0804-A14

38-4498 KD0804-A14W
