Produkttype	8" Digital bilderamme
Merke	Clas Ohlson
Modell	KD0804-A14 / KD0804-A14W
Skjermstørrelse	8 tommer (4:3 sideforhold)
Skjermteknologi	Farge TFT LCD
Oppløsning	800 × 600 piksler
Betraktningsvinkel	60° (V/H/V), 40° (H)
Kontrastforhold	500:1
Lysstyrke	250 cd/m²
Responstid	20 ms
Inngangsspenning	5 V DC, 1 A (via medfølgende adapter 100–240 V AC, 50/60 Hz)
USB-port	USB 2.0
Minnekortspor	SD, SDHC, MMC, MS
Internt minne	8 MB
Støttet bildeformat	JPEG
Driftstemperatur	0 °C til 40 °C (10–85% RH)
Mål	221 × 177 × 22 mm
Lysbildefremvisningseffekter	10 overgangsalternativer (f.eks. Tilfeldig, Horisontal splitt, osv.)
Lysbildehastighet	3 sekunder til 1 time
Bildeeffekter	Farge, Monokrom, Sepia
Fjernkontroll	Inkludert, CR2025 batteri
Stativ	Inkludert, skrues på
Menyspråk	Engelsk, Svensk, Finsk, Norsk
Tiltenkt bruk	Innendørs, på bordet
Medfølgende tilbehør	Nettadapter, fjernkontroll, stativ, manual

Ofte stilte spørsmål - KD0804-A14 Clas Ohlson

Hvordan starter jeg en lysbildefremvisning automatisk?

Sett inn et minnekort (SD/SDHC/MMC) eller USB-pinne med JPEG-bilder, og slå på rammen. Lysbildefremvisningen starter automatisk. Hvis ikke, trykk på SLIDE SHOW-knappen på fjernkontrollen eller ▶II-knappen på rammen.

Hvilke minnekorttyper støttes?

Rammen støtter SD, SDHC, MMC og Memory Stick (MS)-kort. Den har også en USB 2.0-port for USB-minnepinner.

Hvordan stiller jeg inn tid og dato?

Gå til hovedmenyen ved å trykke EXIT to ganger. Velg Setup, deretter Set time/date. Bruk piltastene til å justere år, måned, dag, time, minutt, sekund, og marker deretter Save Time og trykk OK. Du kan også stille inn tidsformat (12/24t) i Set Time Format.

Hvorfor fungerer ikke fjernkontrollen?

Først, sjekk batteriet i fjernkontrollen. Den bruker et CR2025 knappcellebatteri, montert med +-siden opp. Forsikre deg om at ingenting blokkerer infrarødsensoren på rammen, og pek fjernkontrollen direkte mot rammen fra en rimelig avstand.

Hvordan kan jeg rotere et bilde?

Mens du ser på et enkeltbilde (lysbildefremvisning pause), trykk på ROTATE-knappen på fjernkontrollen. Hvert trykk roterer bildet 90° mot klokken. For å lagre rotasjonen, trykk SETUP på fjernkontrollen, velg Rotate, juster, og velg deretter Save Picture og bekreft med OK.

Hvilke bildefilformater støttes?

Kun JPEG (JPG)-bilder støttes. Anbefalt oppløsning for jevn visning er 800 × 600 piksler.

Kan jeg slette bilder direkte fra rammen?

Ja. I hovedmenyen, velg File eller Photo. Marker bildet eller mappen, trykk SETUP på fjernkontrollen, velg deretter Delete File og bekreft med OK.

Hvordan rengjør jeg skjermen?

Bruk en myk, lett fuktet klut med litt mildt oppvaskmiddel. Bruk aldri løsemidler eller sterke vaskemidler. Unngå for mye fuktighet.

Hva gjør innstillingen 'Bildemodus'?

I Setup-menyen lar Slide mode deg velge hvor mange bilder som vises samtidig: 1 bilde, 4 bilder (rutenett), eller 3 bilder (strimmel).

Hva er maksimal minnekortkapasitet som støttes?

Manualen nevner støtte for SDHC-kort, som kan være opptil 32 GB. Imidlertid kan kompatibiliteten variere; det er best å teste med ditt kort. Internt minne er kun 8 MB.

BRUKSANVISNING KD0804-A14 Clas Ohlson

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Produktbeskrivelse

• 8" digital fotoramme for visning av digitale jpeg-bilder.
• Tilkobling for usb-minne eller minnekort (SD/MMC/SDHC).
• Strømadapter og fjernkontroll medfølger.
• Viser klokkeslett og dato.
• Automatisk bildeframvisning med 10 forskjellige bildeoverganger.

2. Forpakningen inneholder

• Digital fotoramme
• Bruksanvisning
• Strømadapter
• Fjernkontroll
• Støtte

3. Sikkerhet

• Advarsel! Dekselet må ikke åpnes. Farlig spenning finnes ubeskyttet på visse komponenter inne i produktet. Kontakt med disse kan gi elektrisk støt.
• Produktet må kun repareres av kyndig servicepersonell.
• Produktet må ikke demonteres eller endres på.
• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk.
• Ventilasjonsåpningene må ikke tildekkes. Plasser heller ikke produktet i nærheten av varme steder, som f.eks. like over et varmeelement, oppå tv eller i en sofa hvor ventilasjonsåpningene blokkeres.
• Strømadapteren må kobles fra strømuttaket dersom produktet ikke skal brukes på en stund.
• Produktet er konstruert for 8 til 10 timers kontinuerlig drift. Unngå å bruke det i lengre tid i strekk enn dette. La produktet hvile en stund før det brukes igjen.
• Produktet er kun beregnet for innendørs bruk.
• Unngå å utsette produktet for direkte sollys over lang tid.
• Bruk aldri dette produktet i støvete, fuktige eller skitne miljøer.
• Benytt kun en myk, lett fuktet klut og mildt vaskemiddel ved rengjøring av skjermen.
• Nettadapter må ikke kobles fra, mens spilling pågår. Det er fare for at det tilkoblede minnet skades. Ta heller ikke bort det tilkoblede minnet mens spilling pågår.

4. Knapper og funksjoner


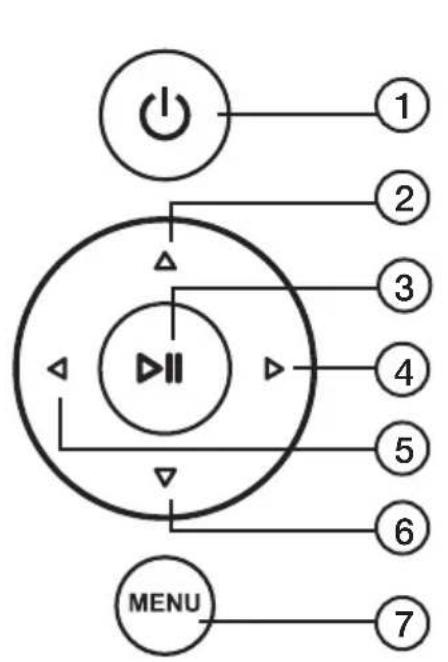

Taster på baksiden

1. [ ⏻ Strømbryter av/på.
2. [▲] Flytte markøren oppover.
3. [▶II] Trykk for å starte bildeframvisningen, ta pause eller for å bekrefte et valg.
4. [▶] Flytte markøren til høyre.
5. [◀] Flytte markøren til venstre.
6. [▼] Flytte markøren nedover.
7. [MENU] Trykk for å gå tilbake til hovedmenyen eller åpne filhåndteringen (kopiere/slette filer)

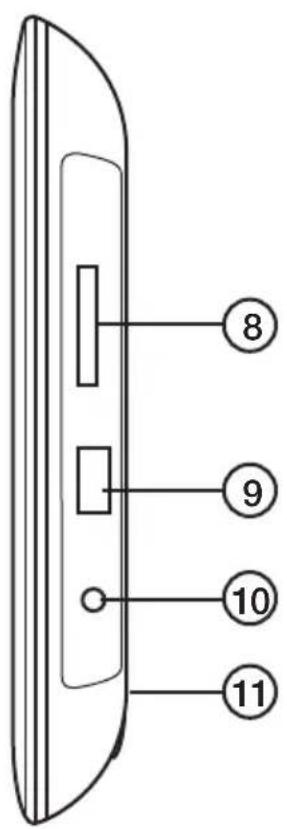

På fotorammens høyre side

1. Tilkobling for minnekort: SD/SDHC/MS/MMC
2. Usb-tilkobling
3. 5 V DC
4. Innfesting av støtte

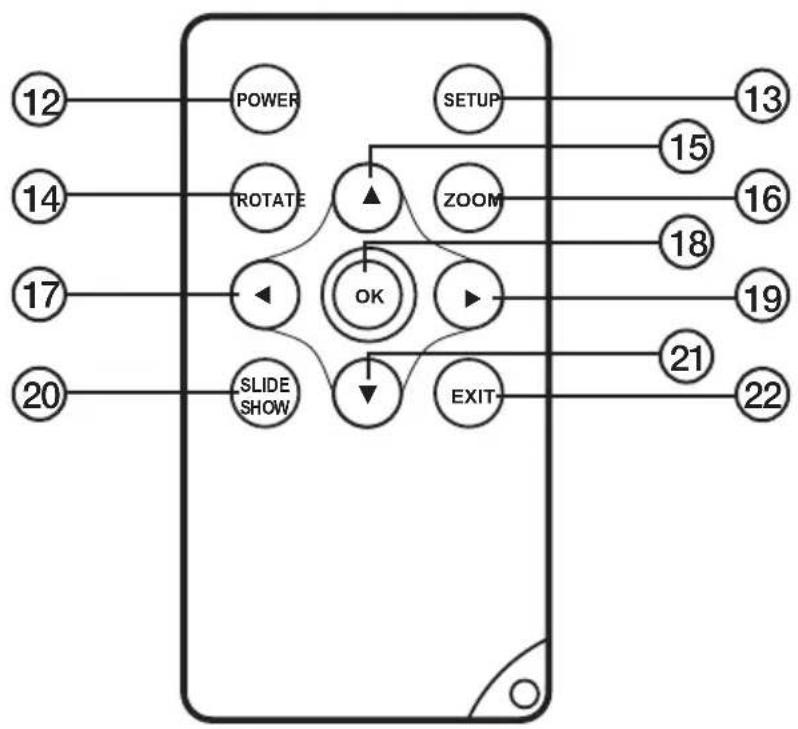

Fjernkontroll

1. Strømbryter på/av.
2. [SETUP] Kopiere eller slette bilder.
3. [ROTATE] Rotere bilde (i pausemodus ved enkeltbildevisning).

Trykk for å rotere bildet 90° motsols, ett trinn av gangen.

1. [▲] Flytte markøren oppover.
2. [ZOOM] Endre bildestørrelse (i pausemodus ved enkeltbildevisning).
3. [◀] Flytte markøren til venstre.
4. [OK] Starte bildeframvisning, ta pause eller bekrefte valg.
5. [▶] Flytte markøren til høyre.
6. [SLIDE SHOW] Starte bildeframvisningen direkte.
7. [▼] Flytte markøren nedover.
8. [EXIT] Gå tilbake til hovedmenyen eller gå til tidligere menyer.

Skifte batteri i fjernkontrollen

1. Trekk batteriholderen ut.
2. Legg batteriet i. Følg merkingen for å plassere det riktig.
3. Skyv holderen inn igjen.

1. Skru fast støtten på baksiden (11).
2. Fjern beskyttelsesfilmen fra displayet og plastremsen fra batteriet i fjernkontrollen.
3. Støpselet plugges så til et strømuttak og et DC5 V-uttaket på fotorammen.

4. Et minnekort av typen SD/SDHC/MMC/MS eller usb kobles til fotorammen.

5. Trykk på ⏻] (1) eller (12) for å slå på fotorammen.

6. Bildeframvisningen starter automatisk hvis minnekort eller usb-minne (med bilde) er koblet til.

7. Trykk to ganger på [MENU] (7) for å åpne hovedmenyen: Photo (bilder), File (viser minnets innhold av bilder/mapper), Calendar (viser kalender og tid) eller Setup (innstillinger).

8. Hvis man markerer Photo vil startbildet vises.

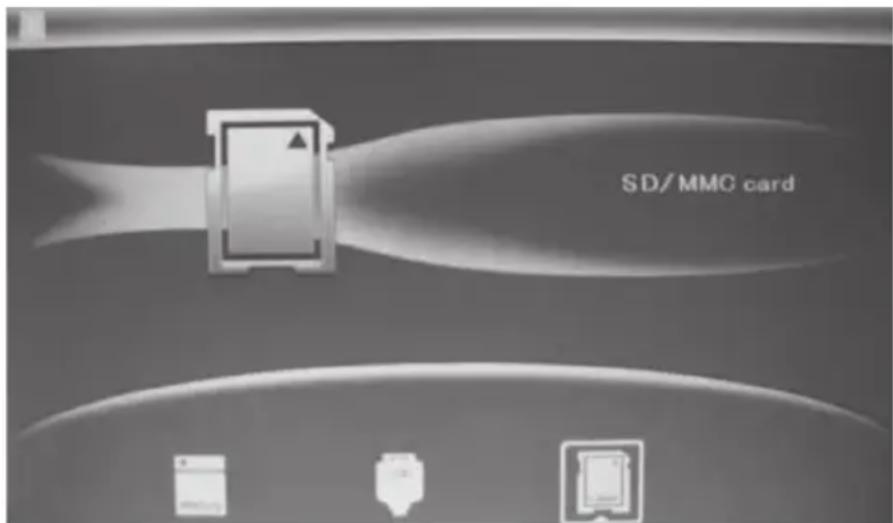

9. Symboler for tilkoblet minne vises på skjermen. Merk ønsket minne og trykk [OK] for å starte bildeframvisningen.

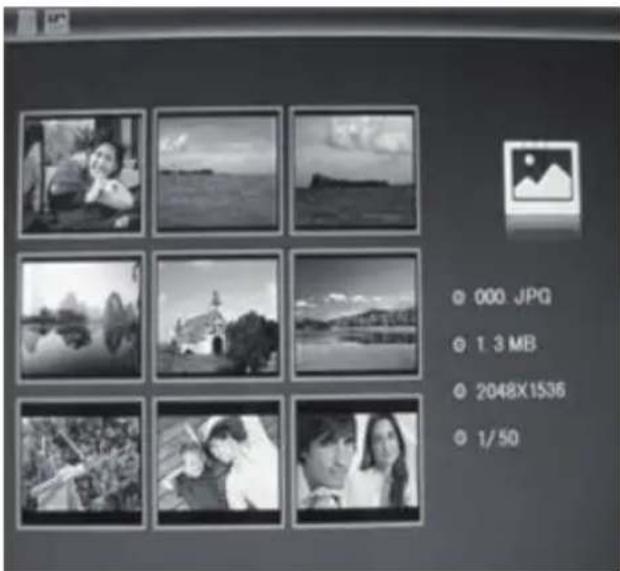

6.1 Photo - Her vises bilder som miniatyrer

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).
3. Trykk på [SETUP] (13).
4. Merk minnekortet der bildene er lagret.

5. Trykk på [SLIDE SHOW] (20) for å starte framvisningen.

6. Trykk på [EXIT] (22) for å vise bildene som miniatyrer.

7. Merk ønsket bilde med retningstastene (2)(4)(5) eller (6).

8. Informasjon om det merkede bildet vises: Filnavn, filstørrelse, bildestørrelse og bildenummer samt det totale antall bilder på minnekortet/usb-minnet.

9. Trykk på [EXIT] (22) for å gå tilbake til hovedmenyen eller på [OK] (18) for å starte framvisningen fra det merkede bildet.

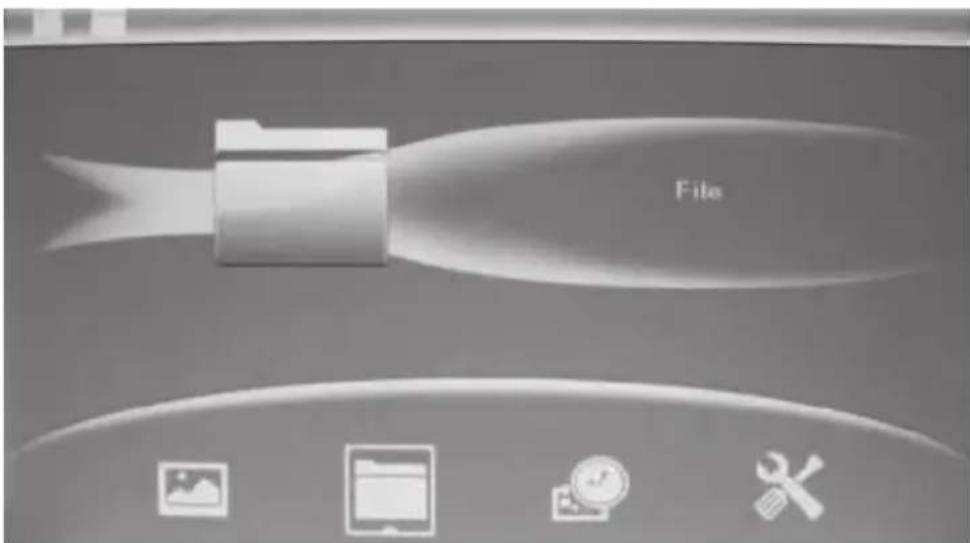

6.2 File – Her vises filer og mapper som er på minnet

1. Merk ønsket minnekort med retningstastene (17)(19) og trykk [OK] (18).

2. Informasjon om minnets innhold av filer og mapper vises.

3. Du kan vise JPEG-bilder ved å trykke på [▶II].

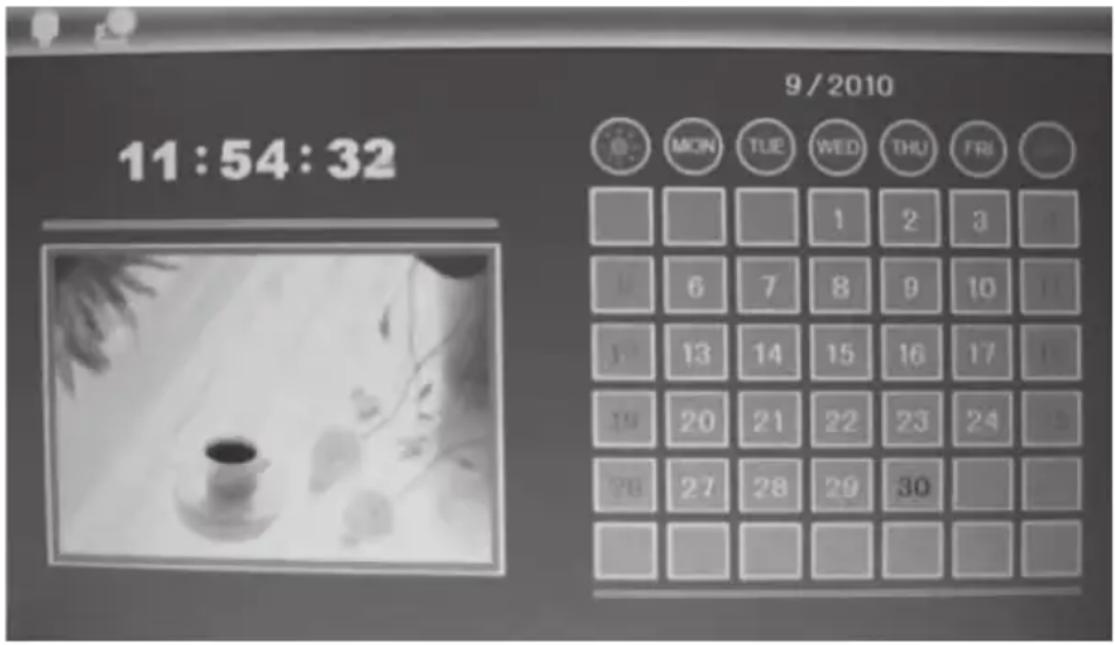

6.3 Calendar – Her vises kalender og tid

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Gå til kalenderikonet med retningstastene (17) eller (19). Trykk på [OK] (18) for å bekrefte.

Klokkeslett og dato stilles inn slik:

a. Gå tilbake til hovedmenyen for å åpne Setup (innstillinger) og trykk [OK] (18).
b. Merk Set time/date med retningsknappene (15) eller (21). Trykk på [OK] (18) for å bekrefte.
c. Merk Year (år) og trykk på [OK] (18) for å bekrefte. Still inn riktig årstall med retningstastene (17) eller (19) (I innstillingsmodus blir den merkede teksten rød). Trykk på [OK] (18) for å bekrefte.
d. Fortsett på samme måten med måned, dag, time, minutt og sekund.
e. Gå til Save Time med retningstastene (15) eller (21) for å lagre innstillingen. Trykk på [OK] (18) for å bekrefte. Gå ut av menyen med [EXIT] (22).

Visningsformat for tid stilles inn slik:

a. Gå ned til Set Time Format.
b. Trykk på [OK] (18) for å bekrefte.
c. Velg mellom 12- eller 24-timers visning.
d. Trykk på [OK] (18) for å bekrefte. Gå ut av menyen med [EXIT] (22).

6.4 Setup (innstillinger)

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Gå til Setup-ikonet med retningstastene [▶] (19).
3. Trykk på [OK] (18) for å bekrefte.
4. Trykk på [EXIT] (22) for å gå tilbake til normal bildevisning når du er ferdig med innstillingene.

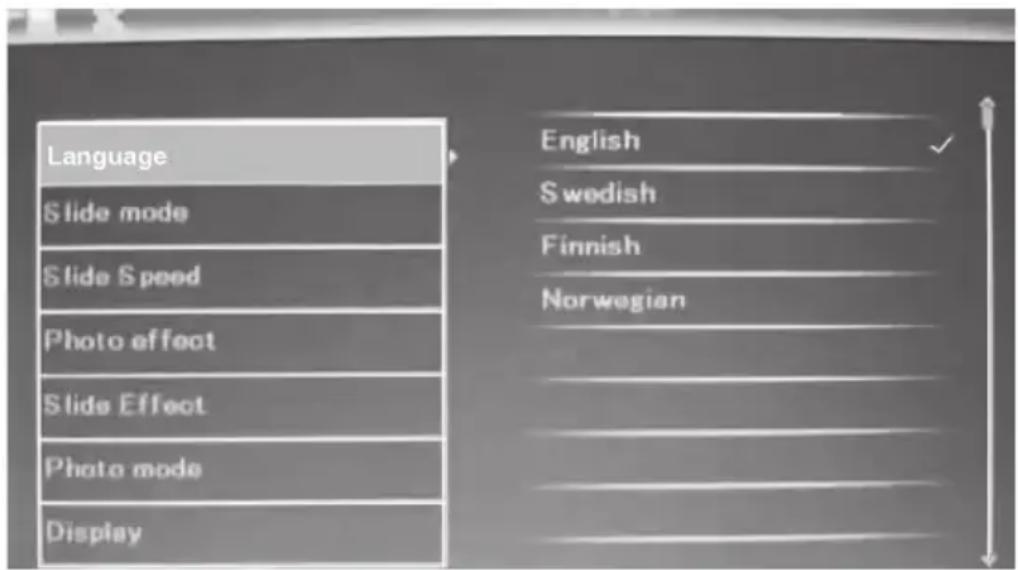

Hovedmenyen har innstillinger for:

a. Language (språk) English, Swedish, Finnish eller Norwegian.
b. Slide mode (bildeframvisningsmodus) 1 bilde, 3 bilder eller 4 bilder vises.
c. Slide speed (tidsintervallet mellom bildeskiftet). Fra 3 sekunder til 1 time.
d. Photo effect (bildeeffekt) Color (farge), Mono (svart/hvit) Sepia (sepiatonet).
e. Slide effect (effekt ved bildeovergang) Random, Split horizontal in etc.
f. Photo mode (bildestørrelse) Auto fit, Optimal eller Full.
g. Display Contrast (kontrast) Brightness (lysstyrke) Saturation (fargemetting) og Tint (nyanse).
h. Set time/date (innstilling av klokkeslett og dato) (se avsnitt 6.3 Calendar).
i. Set time format (visning i 12- eller 24-timers format).
j. Format built-in memory (formatere det innebygde minnet).
k. Reset setting (stille tilbake til fabrikkinnstillingene).
I. Exit (avslutte og gå tilbake til normalvisning).

1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).
2. Merk ønsket bilde med retningstastene (15)(17)(19) eller (21).
3. Trykk på [OK] (18) for å vise hele bildet.

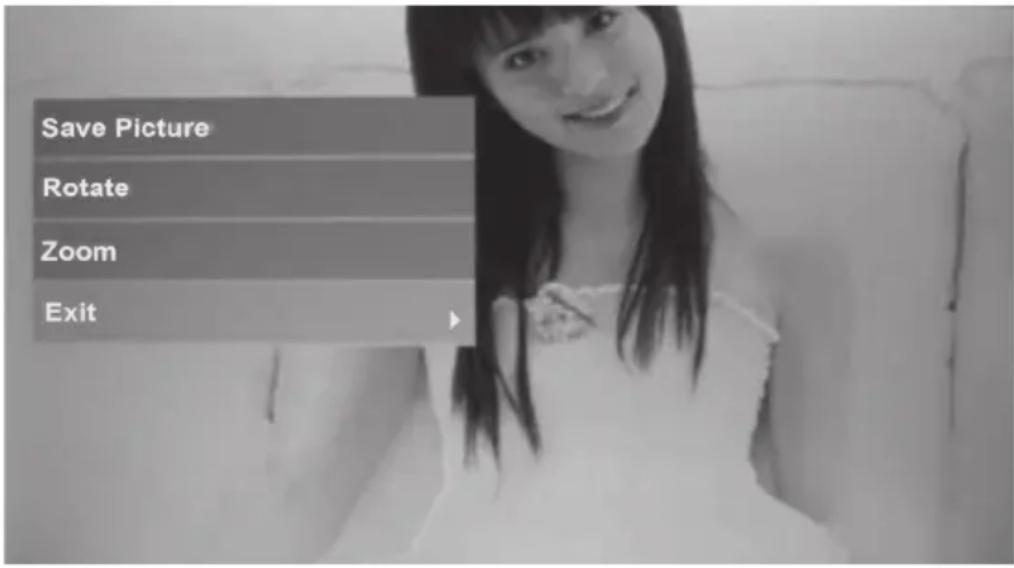

4. Trykk på [SETUP] (13) slik at innstillingsruten åpnes.
5. Innstillingene åpnes. Merk ønsket funksjon: Rotate (rotere) eller Zoom (forstørre bilde).
6. Innstillingene foretas ved å trykke flere ganger på [OK] (18) til bildet blir riktig.
7. Merk Save Picture og trykk på [OK] for å lagre bildet som du har endret.
8. Trykk på [EXIT] (22) for å gå tilbake til normal bildevisning.

1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).
2. Bildet som skal slettes merkes med knappene (15)(17)(19) eller (21).
3. Trykk på [SETUP] (13) slik at innstillingsruten åpnes.
4. Innstillingene åpnes. Merk ønsket funksjon: Delete File (slette merket fil) eller Exit (avbryt).
5. Trykk på [OK] (18) for å bekrefte.

7. Stell og vedlikehold

Rengjør med en myk og lett fuktet klut. Bruk aldri løsningsmiddel eller sterke rengjøringsmidler.

8. Feilsøking

Symptom Tiltak
Enheten starter ikke / Det kommer ikke opp noe bilde på skjermen.	Kontroller at strømledningen er riktig satt i.
Fjernkontrollen fungerer ikke • Kontroller batteriet.• Vend fjernkontrollen mot fotorammen og påse at det ikke er hindringer mellom fotorammen og fjernkontrollen.
Minnekortet kan ikke leses. Kontroller at filene på minnekortet støttes av bilderammen. Se Spesifikasjoner.
Enkelte bilder lades fortere enn andre.	Bilder med høy oppløsning tar lengre tid å laste ned. Bruk bilder med lavere oppløsning for raskere vising.Anbefalt oppløsning er 800 x 600 punkter.

9. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

10. Spesifikasjoner

Skjerm 8" farge TFT-LCD (4x3)

Oppløsning 800 (h) x 600 (v)

Betraktingsvinkel 60° (venstre/høyre/vertikalt), 40° (horisontalt)

Kontrast 500:1

Lysstyrke 250 cd/m²

Responstid 20 ms

Spenning 5 V DC, 1 A via medfølgende batterieliminator

Brukstemperatur 0 °C \~ 40 °C (ved luftfuktighet mellom 10 og 85 % RH)

Størrelse 221 x 177 x 22 mm
