Produkttype	Digital fotoramme
Merke	Clas Ohlson
Modell	KD0804-A15
Skjermstørrelse	8" (4:3 TFT LCD)
Oppløsning	800 x 600 piksler
Synsvinkel	60° vertikal/horisontal, 40° diagonal
Kontrastforhold	500:1
Lysstyrke	250 cd/m²
Responstid	20 ms
Inngangsspenning	5V DC, 1A (adapter 100-240V AC, 50/60Hz)
USB-port	USB 2.0
Minnekortstøtte	SD, MMC, SDHC
Internt minne	8 MB
Bildeformat	JPEG
Driftstemperatur	0°C til 40°C (10-85% RF)
Mål (B x H x D)	221 x 177 x 22 mm
Hovedfunksjoner	Lysbildeshow med 10 overgangseffekter, tid/kalendervisning, fjernkontroll, stativ inkludert
Vedlikehold	Tørk av med en myk, fuktig klut; ikke bruk løsemidler
Sikkerhetshensyn	Ikke åpne kabinettet, unngå vann, sørg for ventilasjon, koble fra når ikke i bruk
Reparerbarhet	Ingen deler som kan repareres av brukeren; kontakt kvalifisert tekniker

Ofte stilte spørsmål - KD0804-A15 Clas Ohlson

Hvordan stiller jeg inn klokkeslett og dato på den digitale fotorammen?

Gå til hovedmenyen ved å trykke EXIT to ganger. Velg Kalenderikonet, og trykk deretter OK. For å stille inn tid/dato, gå til Oppsett og velg Sett tid/dato. Bruk piltastene til å justere år, måned, dag, time, minutt, sekund, og trykk deretter Lagre tid og OK.

Hvorfor slår ikke fotorammen seg på?

Kontroller at strømadapteren er riktig koblet til rammen og en fungerende stikkontakt. Sjekk også at strømknappen på baksiden (eller fjernkontrollen) er trykket inn. Hvis den fortsatt ikke fungerer, prøv en annen stikkontakt.

Kan jeg vise videoer på denne rammen?

Nei, denne rammen støtter kun JPEG-bilder. Den spiller ikke av video- eller lydformater.

Hvordan sletter jeg et bilde fra minnekortet?

Fra hovedmenyen, velg Bilde og bruk piltastene for å markere bildet. Trykk OPPSETT, velg deretter Slett fil og bekreft med OK.

Hvilke minnekort er kompatible?

Rammen støtter SD-, MMC- og SDHC-kort. Sett kortet inn i sporet på siden av rammen.

Fjernkontrollen fungerer ikke. Hva bør jeg gjøre?

Først, sjekk batteriet i fjernkontrollen. Ta ut batteriholderen, sett inn et nytt batteri med (+) siden opp. Forsikre deg om at ingenting blokkerer infrarødsensoren på rammen, og pek fjernkontrollen direkte mot den.

Hvordan kan jeg endre lysbildeshowhastigheten?

I hovedmenyen, gå til Oppsett. Velg Lysbildeshowhastighet og juster fra 3 sekunder til 1 time ved hjelp av piltastene, og bekreft med OK.

Hvordan zoomer jeg inn på et bilde?

Mens du ser på et enkeltbilde i pausemodus, trykk på ZOOM-knappen på fjernkontrollen for å endre bildestørrelse. Trykk gjentatte ganger for å sykle gjennom zoomnivåene.

Hvorfor blir minnekortet mitt ikke gjenkjent?

Kontroller at kortet er satt riktig inn og er av en støttet type (SD, MMC, SDHC). Kortet må inneholde JPEG-bilder. Hvis det fortsatt ikke blir gjenkjent, prøv å formatere kortet på en datamaskin til FAT32.

Kan jeg endre språket i menyen?

Ja. Gå til Oppsett i hovedmenyen, velg Språk, og velg mellom engelsk, svensk, finsk eller norsk. Trykk OK for å bekrefte.

BRUKSANVISNING KD0804-A15 Clas Ohlson

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Produktbeskrivelse

• 8" digital fotoramme for visning av digitale jpeg-bilder.
• Tilkobling for usb-minne eller minnekort (SD/MMC/SDHC).
• Strømadapter og fjernkontroll medfølger.
• Viser klokkeslett og dato.
• Automatisk bildeframvisning med 10 forskjellige bildeoverganger.

2. Forpakningen inneholder

• Digital fotoramme
• Bruksanvisning
• Strømadapter
• Fjernkontroll
• Støtte

3. Sikkerhet

• Advarsel! Dekselet må ikke åpnes. Farlig spenning finnes ubeskyttet på visse komponenter inne i produktet. Kontakt med disse kan gi elektrisk støt.
• Produktet må kun repareres av kyndig servicepersonell.
• Produktet må ikke demonteres eller endres på.
• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk.
• Ventilasjonsåpningene må ikke tildekkes. Plasser heller ikke produktet i nærheten av varme steder, som f.eks. like over et varmeelement, oppå tv eller i en sofa hvor ventilasjonsåpningene blokkeres.
• Strømadapteren må kobles fra strømuttaket dersom produktet ikke skal brukes på en stund.
• Produktet er konstruert for 8 til 10 timers kontinuerlig drift. Unngå å bruke det i lengre tid i strekk enn dette. La produktet hvile en stund før det brukes igjen.
• Produktet er kun beregnet for innendørs bruk.
• Unngå å utsette produktet for direkte sollys over lang tid.
• Bruk aldri dette produktet i støvete, fuktige eller skitne miljøer.
• Benytt kun en myk, lett fuktet klut og mildt vaskemiddel ved rengjøring av skjermen.
• Nettadapter må ikke kobles fra, mens spilling pågår. Det er fare for at det tilkoblede minnet skades. Ta heller ikke bort det tilkoblede minnet mens spilling pågår.

4. Knapper og funksjoner

SD/SDHC/MMC	USB


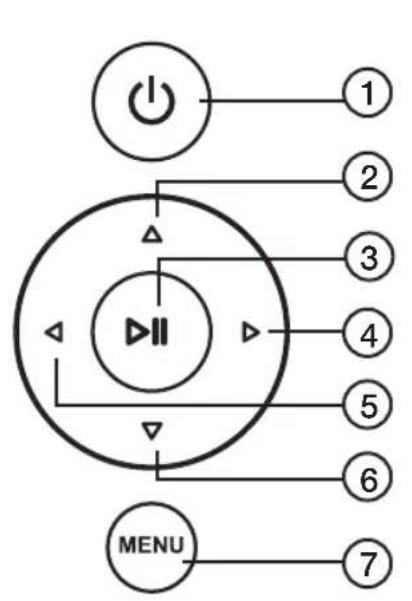

Taster på baksiden

1. [ ∅ Strømbryter av/på.
2. [▲] Flytte markøren oppover.
3. [▶II] Trykk for å starte bildeframvisningen, ta pause eller for å bekrefte et valg.
4. [▶] Flytte markøren til høyre.
5. [◀] Flytte markøren til venstre.
6. [▼] Flytte markøren nedover.
7. [MENU] Trykk for å gå tilbake til hovedmenyen eller åpne filhåndteringen (kopiere/slette filer)

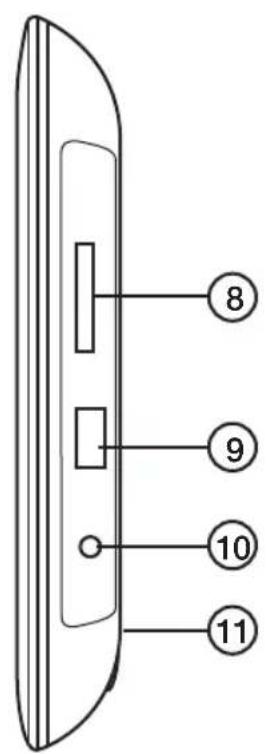

På fotorammens høyre side

1. Tilkobling for minnekort: SD/SDHC/MS/MMC
2. Usb-tilkobling
3. 5 V DC
4. Innfesting av støtte

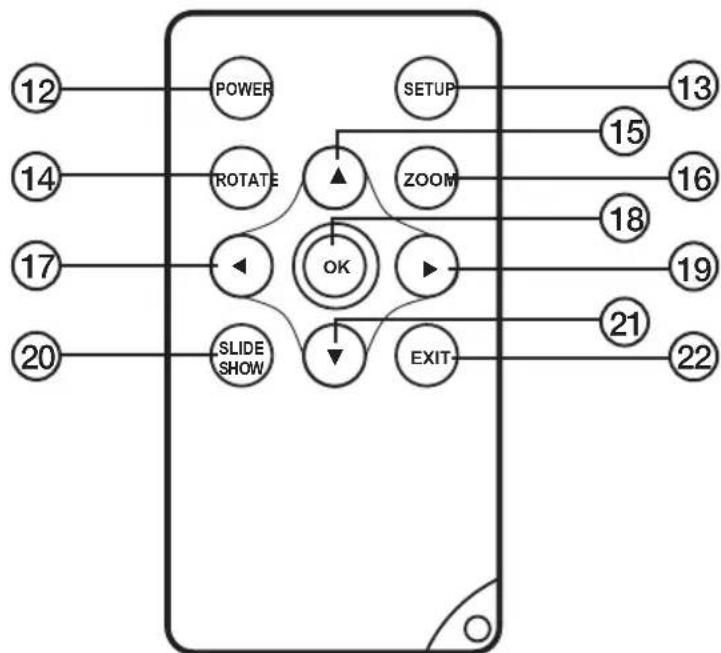

Fjernkontroll

1. Strømbryter på/av.

2. [SETUP] Kopiere eller slette bilder.

3. [ROTATE] Rotere bilde (i pausemodus ved enkeltbildevisning). Trykk for å rotere bildet 90° motsols, ett trinn av gangen.

4. [▲] Flytte markøren oppover.

5. [ZOOM] Endre bildestørrelse (i pausemodus ved enkeltbildevisning).

6. [◀] Flytte markøren til venstre.

7. [OK] Starte bildeframvisning, ta pause eller bekrefte valg.

8. [▶] Flytte markøren til høyre.

9. [SLIDE SHOW] Starte bildeframvisningen direkte.

10. [▼] Flytte markøren nedover.

11. [EXIT] Gå tilbake til hovedmenyen eller gå til tidligere menyer.

Skifte batteri i fjernkontrollen

1. Trekk batteriholderen ut.

2. Legg batteriet i. Følg merkingen for å plassere det riktig.

3. Skyv holderen inn igjen.

5. Bruk

Fotorammen er beregnet for å stå på et bord eller liknende.

1. Skru fast støtten på baksiden (11).
2. Fjern beskyttelsesfilmen fra displayet og plastremsen fra batteriet i fjernkontrollen.
3. Støpselet plugges så til et strømuttak og et DC5 V-uttaket på fotorammen.

4. Et minnekort av typen SD/SDHC/MMC/MS eller usb kobles til fotorammen.

5. Trykk på ⏻ (1) eller (12) for å slå på fotorammen.

6. Bildeframvisningen starter automatisk hvis minnekort eller usb-minne (med bilde) er koblet til.

7. Trykk to ganger på [MENU] (7) for å åpne hovedmenyen: Photo (bilder), File (viser minnets innhold av bilder/mapper), Calendar (viser kalender og tid) eller Setup (innstillinger).

8. Hvis man markerer Photo vil startbildet vises.

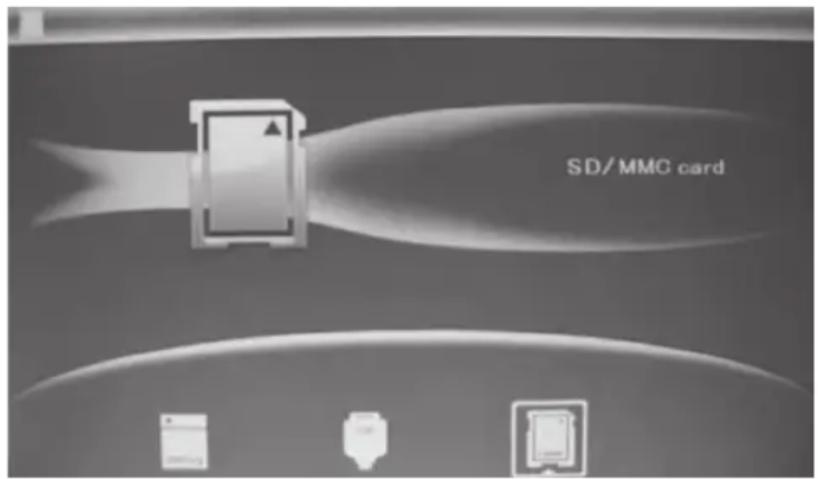

9. Symboler for tilkoblet minne vises på skjermen. Merk ønsket minne og trykk [OK] for å starte bildeframvisningen.

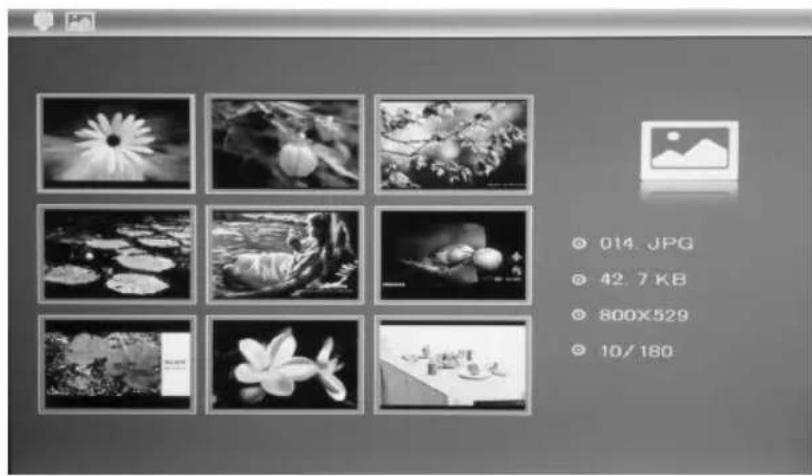

6.1 Photo - Her vises bilder som miniatyrer

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).
3. Trykk på [SETUP] (13).
4. Merk minnekortet der bildene er lagret.

5. Trykk på [SLIDE SHOW] (20) for å starte framvisningen.

6. Trykk på [EXIT] (22) for å vise bildene som miniatyrer.

7. Merk ønsket bilde med retningstastene (2)(4)(5) eller (6).
8. Informasjon om det merkede bildet vises: Filnavn, filstørrelse, bildestørrelse og bildenummer samt det totale antall bilder på minnekortet/usb-minnet.
9. Trykk på [EXIT] (22) for å gå tilbake til hovedmenyen eller på [OK] (18) for å starte framvisningen fra det merkede bildet.

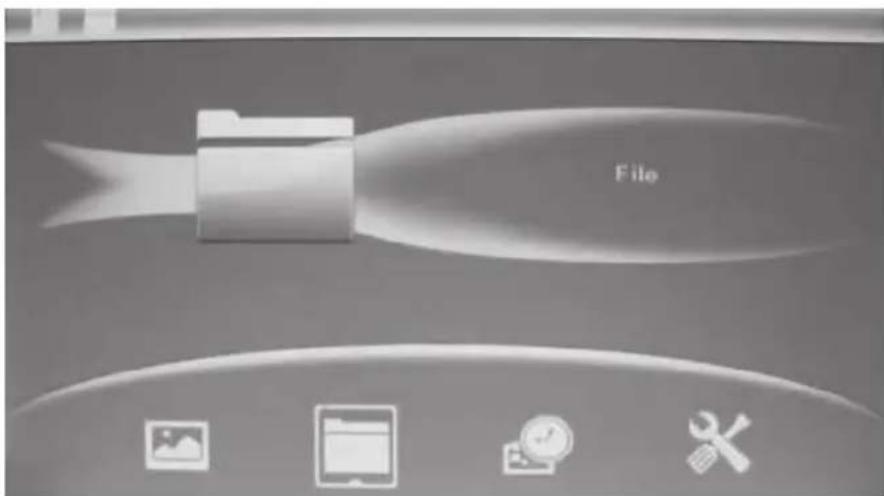

6.2 File – Her vises filer og mapper som er på minnet

1. Merk ønsket minnekort med retningstastene (17)(19) og trykk [OK] (18).
2. Informasjon om minnets innhold av filer og mapper vises.
3. Du kan vise JPEG-bilder ved å trykke på [▶II].

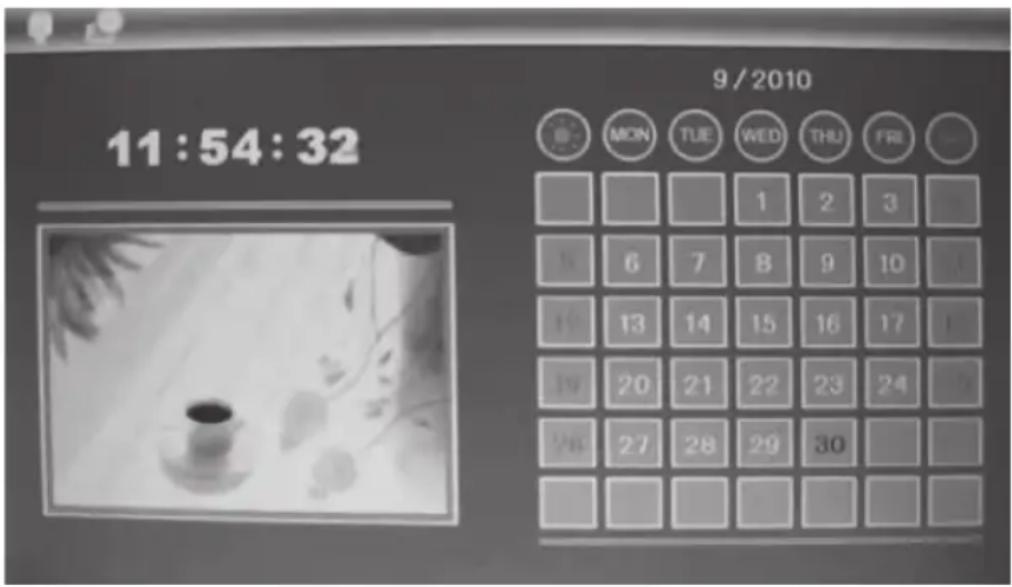

6.3 Calendar – Her vises kalender og tid

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Gå til kalenderikonet med retningstastene (17) eller (19). Trykk på [OK] (18) for å bekrefte.

Klokkeslett og dato stilles inn slik:

a. Gå tilbake til hovedmenyen for å åpne Setup (innstillinger) og trykk [OK] (18).
b. Merk Set time/date med retningsknappene (15) eller (21). Trykk på [OK] (18) for å bekrefte.
c. Merk Year (år) og trykk på [OK] (18) for å bekrefte. Still inn riktig årstall med retningstastene (17) eller (19) (I innstillingsmodus blir den merkede teksten rød). Trykk på [OK] (18) for å bekrefte.
d. Fortsett på samme måten med måned, dag, time, minutt og sekund.
e. Gå til Save Time med retningstastene (15) eller (21) for å lagre innstillingen. Trykk på [OK] (18) for å bekrefte. Gå ut av menyen med [EXIT] (22).

Visningsformat for tid stilles inn slik:

a. Gå ned til Set Time Format.
b. Trykk på [OK] (18) for å bekrefte.
c. Velg mellom 12- eller 24-timers visning.
d. Trykk på [OK] (18) for å bekrefte. Gå ut av menyen med [EXIT] (22).

6.4 Setup (innstillinger)

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Gå til Setup-ikonet med retningstastene [▶] (19).
3. Trykk på [OK] (18) for å bekrefte.
4. Trykk på [EXIT] (22) for å gå tilbake til normal bildevisning når du er ferdig med innstillingene.

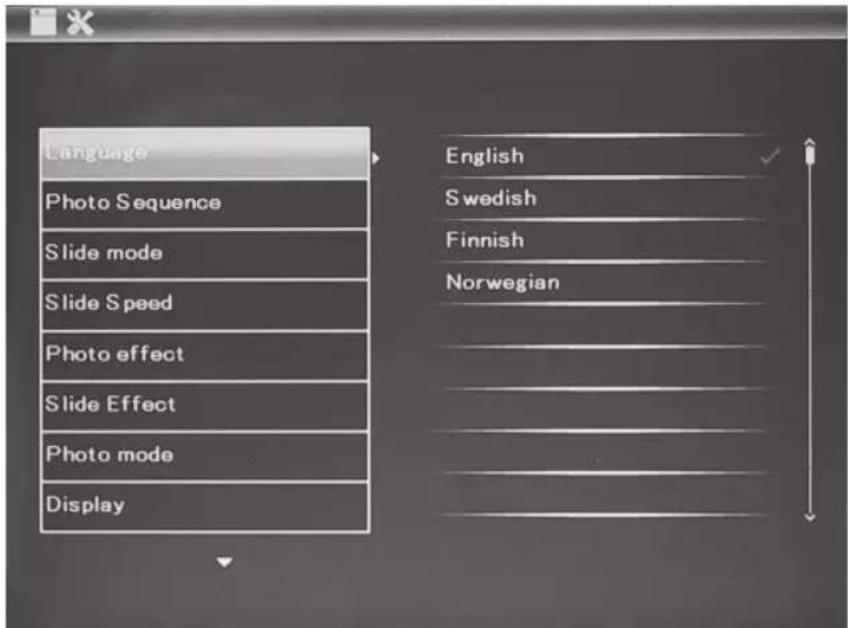

Hovedmenyen har innstillinger for:

a. Language (språk) English, Swedish, Finnish eller Norwegian.
b. Photo Sequence (bildevising) Vise i riktig rekkefølge eller tilfeldig.
c. Slide mode (bildeframvisningsmodus) 1 bilde, 3 bilder eller 4 bilder vises.
d. Slide speed (tidsintervallet mellom bildeskiftet). Fra 3 sekunder til 1 time.
e. Photo effect (bildeeffekt) Color (farge), Mono (svart/hvit) Sepia (sepiatonet).
f. Slide effect (effekt ved bildeovergang) Random, Split horisontal in etc.
g. Photo mode (bildestørrelse) Auto fit, Optimal eller Full.
h. Display Contrast (kontrast) Brightness (lysstyrke) Saturation (fargemetting) og Tint (nyanse).

i. Set time/date (innstilling av klokkeslett og dato) (se avsnitt 6.3 Calendar).
j. Set time format (visning i 12- eller 24-timers format).
k. Format built-in memory (formatere det innebygde minnet).
I. Reset setting (stille tilbake til fabrikkinnstillingene).
m. Exit (avslutte og gå tilbake til normalvisning).

1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).
2. Merk ønsket bilde med retningstastene (15)(17)(19) eller (21).
3. Trykk på [OK] (18) for å vise hele bildet.

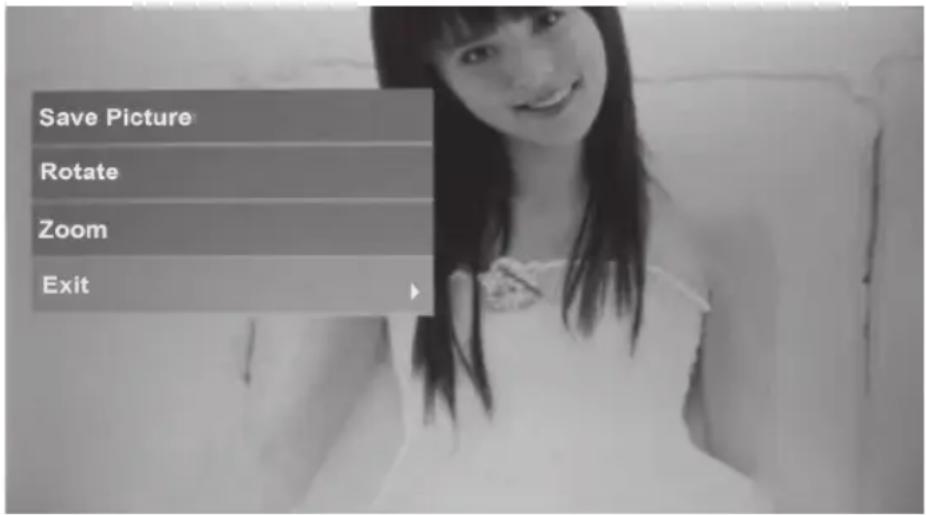

4. Trykk på [SETUP] (13) slik at innstillingsruten åpnes.
5. Innstillingene åpnes. Merk ønsket funksjon: Rotate (rotere) eller Zoom (forstørre bilde).
6. Innstillingene foretas ved å trykke flere ganger på [OK] (18) til bildet blir riktig.
7. Merk Save Picture og trykk på [OK] for å lagre bildet som du har endret.
8. Trykk på [EXIT] (22) for å gå tilbake til normal bildevisning.

1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).
2. Bildet som skal slettes merkes med knappene (15)(17)(19) eller (21).
3. Trykk på [SETUP] (13) slik at innstillingsruten åpnes.
4. Innstillingene åpnes. Merk ønsket funksjon: Delete File (slette merket fil) eller Exit (avbryt).
5. Trykk på [OK] (18) for å bekrefte.

7. Stell og vedlikehold

Rengjør med en myk og lett fuktet klut. Bruk aldri løsningsmiddel eller sterke rengjøringsmidler.

8. Feilsøking

Symptom Tiltak
Enheten starter ikke / Det kommer ikke opp noe bilde på skjermen.	Kontroller at strømledningen er riktig satt i.
Fjernkontrollen fungerer ikke • Kontroller batteriet.• Vend fjernkontrollen mot fotorammen og påse at det ikke er hindringer mellom fotorammen og fjernkontrollen.
Minnekortet kan ikke leses. Kontroller at filene på minnekortet støttes av bilderammen. Se Spesifikasjoner.
Enkelte bilder lades fortere enn andre.	Bilder med høy oppløsning tar lengre tid å laste ned. Bruk bilder med lavere oppløsning for raskere vising.Anbefalt oppløsning er 800 x 600 punkter.

9. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

10. Spesifikasjoner

Skjerm 8" farge TFT-LCD (4x3)

Oppløsning 800 (h) x 600 (v)

Betraktingsvinkel 60° (venstre/høyre/vertikalt), 40° (horisontalt)

Kontrast 500:1

Lysstyrke 250 cd/m²

Responstid 20 ms

Spenning 5 V DC, 1 A via medfølgende batterieliminator (100–240 V AC, 50/60 Hz)

Usb-tilkobling USB 2.0

Brukstemperatur 0 °C \~ 40 °C (ved luftfuktighet mellom 10 og 85 % RH)

Størrelse 221 x 177 x 22 mm
