Tuotetyyppi	Digitaalinen valokuvakehys
Merkki	Clas Ohlson
Malli	KD0804-A15
Näytön koko	8" (4:3 TFT LCD)
Tarkkuus	800 x 600 pikseliä
Katselukulma	60° pysty/vaaka, 40° diagonaali
Kontrastisuhde	500:1
Kirkkaus	250 cd/m²
Vasteaika	20 ms
Syöttöjännite	5V DC, 1A (sovitin 100-240V AC, 50/60Hz)
USB-portti	USB 2.0
Muistikortin tuki	SD, MMC, SDHC
Sisäinen muisti	8 MB
Kuvamuoto	JPEG
Käyttölämpötila	0°C - 40°C (10-85% RH)
Mitat (L x K x S)	221 x 177 x 22 mm
Tärkeimmät ominaisuudet	Diaesitys 10 siirtymäefektillä, aika/kalenterinäyttö, kaukosäädin, jalusta mukana
Hoito-ohjeet	Pyyhi pehmeällä kostealla liinalla; älä käytä liuottimia
Turvallisuusohjeet	Älä avaa koteloa, vältä vettä, pidä tuuletettuna, irrota pistoke, kun ei käytössä
Korjattavuus	Ei käyttäjän huollettavia osia; ota yhteyttä pätevään teknikkoon

Usein kysytyt kysymykset - KD0804-A15 Clas Ohlson

Kuinka asetan ajan ja päivämäärän digitaaliseen valokuvakehykseen?

Siirry päävalikkoon painamalla EXIT kahdesti. Valitse Kalenteri-kuvake, paina sitten OK. Asettaaksesi ajan/päivämäärän, siirry Asetukset-kohtaan ja valitse Aseta aika/päivämäärä. Käytä nuolinäppäimiä säätääksesi vuosi, kuukausi, päivä, tunti, minuutti, sekunti, valitse sitten Tallenna aika ja paina OK.

Miksi valokuvakehykseni ei käynnisty?

Varmista, että virtasovitin on kytketty oikein kehykseen ja toimivaan seinäpistorasiaan. Tarkista myös, että takana oleva virtapainike (tai kaukosäätimen) on painettu. Jos se ei vieläkään toimi, kokeile toista pistorasiaa.

Voinko näyttää videoita tässä kehyksessä?

Ei, tämä kehys tukee vain JPEG-kuvatiedostoja. Se ei toista video- tai ääniformaatteja.

Kuinka poistan kuvan muistikortilta?

Valitse päävalikosta Kuva ja käytä nuolinäppäimiä korostaaksesi kuva. Paina ASETUKSET, valitse sitten Poista tiedosto ja vahvista OK-painikkeella.

Mitkä muistikortit ovat yhteensopivia?

Kehys tukee SD-, MMC- ja SDHC-kortteja. Aseta kortti kehyksen sivulla olevaan paikkaan.

Kaukosäädin ei toimi. Mitä minun pitäisi tehdä?

Tarkista ensin kaukosäätimen paristo. Irrota paristokotelo, aseta uusi paristo (+) puoli ylöspäin. Varmista, ettei mikään estä kehyksen infrapunasensoria, ja osoita kaukosäädintä suoraan sitä kohti.

Kuinka voin muuttaa diaesityksen nopeutta?

Valitse päävalikosta Asetukset. Valitse Dianopeus ja säädä 3 sekunnista 1 tuntiin nuolinäppäimillä, vahvista sitten OK-painikkeella.

Kuinka zoomaan kuvaa?

Kun katsot yksittäistä kuvaa tauotilassa, paina kaukosäätimen ZOOM-painiketta muuttaaksesi kuvan kokoa. Paina toistuvasti vaihtaaksesi zoomaustasoja.

Miksi muistikorttiani ei tunnisteta?

Varmista, että kortti on asetettu oikein ja on tuettu tyyppi (SD, MMC, SDHC). Kortin täytyy sisältää JPEG-kuvia. Jos sitä ei vieläkään tunnisteta, kokeile alustaa kortti tietokoneella FAT32-muotoon.

Voinko vaihtaa valikon kieltä?

Kyllä. Siirry päävalikon Asetukset-kohtaan, valitse Kieli ja valitse englanti, ruotsi, suomi tai norja. Paina OK vahvistaaksesi.

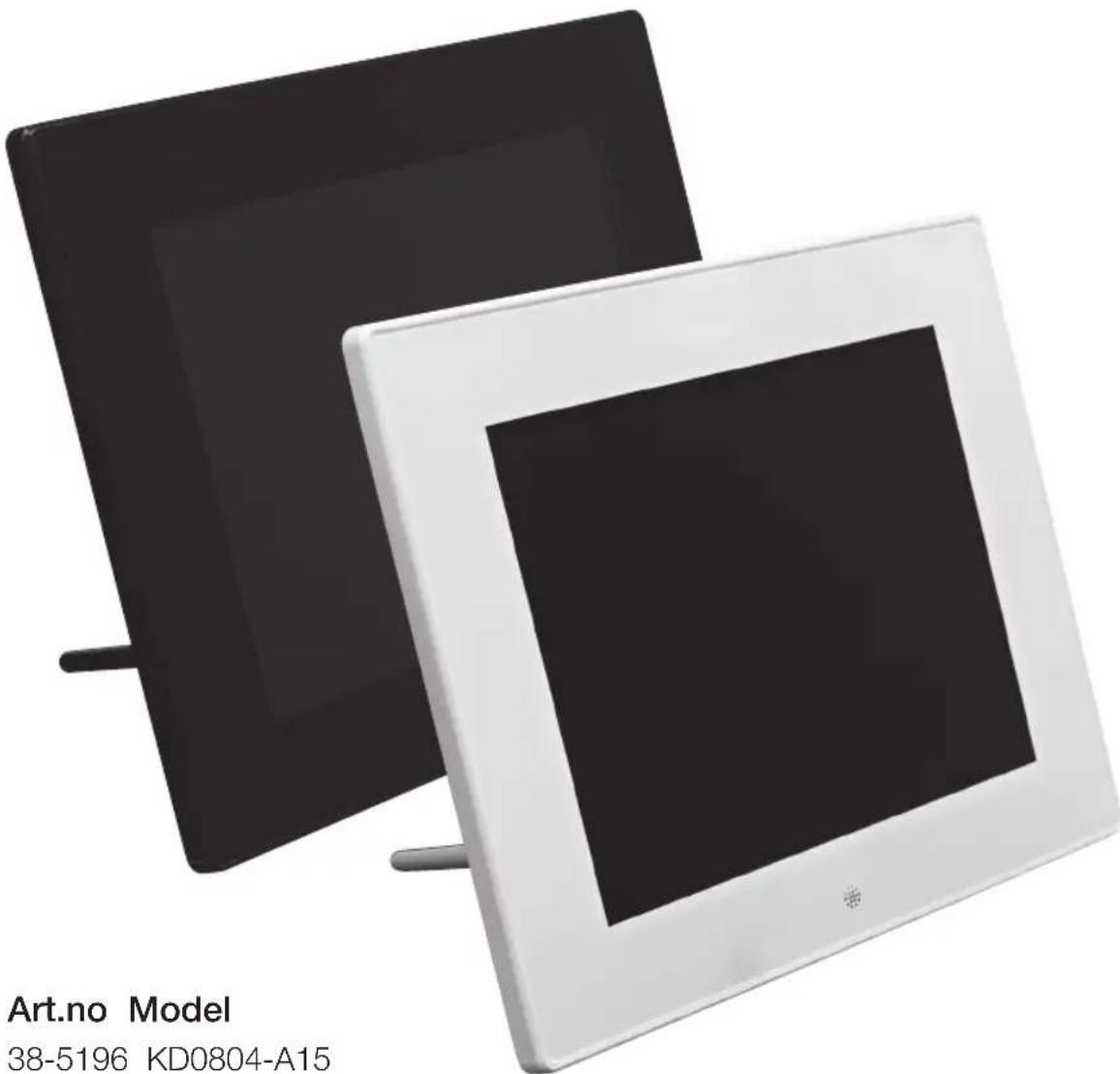

KÄYTTÖOHJE KD0804-A15 Clas Ohlson

Digitaalinen valokuvakehys 8"

Art.no Model

38-5196 KD0804-A15

38-5197 KD0804-A15

Ver. 201108

clas ohlson

_

| _

一

1

8" Digital Photo Frame

Art. no 38-5196 KD0804-A15

38-5197 KD0804-A15

Digitaalinen valokuvakehys 8"

Tuotenumero 38-5196 KD0804-A15

38-5197 KD0804-A15

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Tuotekuvaus

• 8":n digitaalinen valokuvakehys, joka näyttää digitaaliset jpeg-kuvat.
• Liitäntä usb-muistille tai muistikortille (SD/SDHC/MMC).
• Mukana muuntaja ja kaukosäädin.
• Näyttää kellonajan ja kalenterin.
• Kuvaesitys ja 10 eri kuvanvaihtotapaa.

2. Pakkauksen sisältö

• Digitaalinen valokuvakehys
- Käyttöohje
- Muuntaja
- Kaukosäädin
• Tuki

3. Turvallisuus

• Varoitus! Älä avaa laitteen koteloa. Kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja, jotka voivat aiheuttaa sähköiskun.
• Laitteen saa korjata vain alan ammattilainen.
• Älä pura tai muuta laitetta.
• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja.
• Älä peitä ilmanvaihtoaukkoja. Älä myöskään aseta tuotetta lämpimien paikkojen läheisyyteen, esim. lämmittimen tai tv:n päälle tai sohvalle, jossa ilmanvaihtoaukot ovat vaarassa peittyä.
• Irrota muuntaja pistorasiasta, jos et käytä tuotetta pidempään aikaan.
• Tuote on suunniteltu 8–10 tunnin jatkuvaan käyttöön. Vältä käyttämästä sitä pidempään yhtäjaksoisesti. Anna laitteen levähtää hetki, ennen kuin käytät sitä uudestaan.
• Tuote on tarkoitettu vain sisäkäyttöön.
• Älä altista laitetta pitkiä aikoja suoralle auringonpaisteelle.
• Älä käytä laitetta kosteissa, pölyisissä tai likaisissa paikoissa.
• Puhdista näyttö tarvittaessa pehmeällä liinalla, joka on kostutettu miedolla tiskiaineliuoksella.
• Älä irrota muuntajaa toiston aikana. Tämä voi vahingoittaa kehykseen liitettyä muistia. Älä myöskään poista liitettyä muistia toiston aikana.

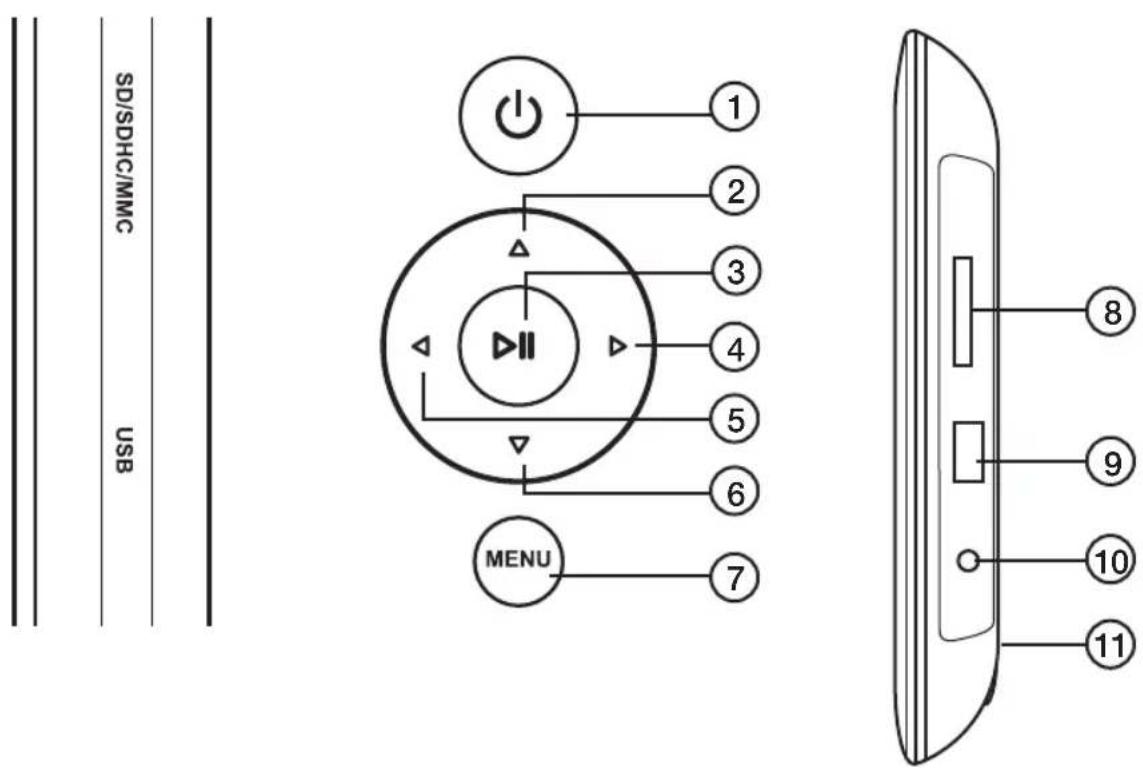

4. Painikkeet ja toiminnot

Taustapuolen painikkeet

1. [Virtakytkin.
2. [▲] Siirtää osoitinta ylöspäin.
3. [▶II] Aloittaa/keskeyttää kuvaesityksen tai vahvistaa valinnan.
4. [▶] Siirtää osoitinta oikealle.
5. [◀] Siirtää osoitinta vasemmalle.
6. [▼] Siirtää osoitinta alaspäin.
7. [MENU] Palaa päävalikkoon tai avaa tiedostonhallinta (kopioi/poista tiedostoja).

Valokuvakehyksen oikealla sivulla

1. Liitäntä muistikortille: SD/SDHC/MS/MMC
2. Usb-liitäntä
3. DC 5 V
4. Tuen kiinnityskohta

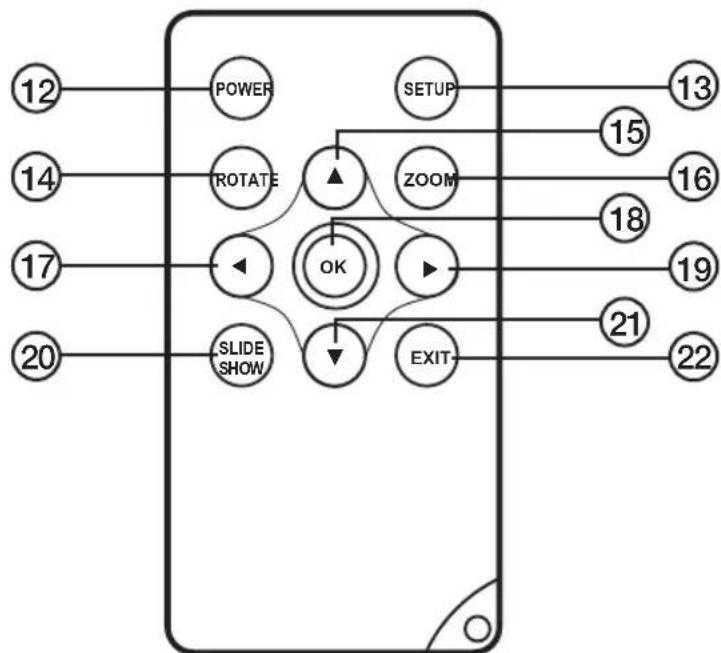

Kaukosäädin

1. Virtakytkin.

2. [SETUP] Kopioi tai poistaa kuvia.

3. [ROTATE] Kiertää kuvaa (pysäytystilassa, kun näytöllä yksi kuva). Kuva kääntyy 90° vastapäivään joka painalluksella.

4. [▲] Siirtää osoitinta ylöspäin.

5. [ZOOM] Vaihtaa kuvakokoa (pysäytystilassa, kun näytöllä yksi kuva).

6. [◀] Siirtää osoitinta vasemmalle.

7. [OK] Aloittaa/keskeyttää kuvaesityksen tai vahvistaa valinnan.

8. [▶] Siirtää osoitinta oikealle.

9. [SLIDE SHOW] Aloittaa kuvaesityksen välittömästi.

10. [▼] Siirtää osoitinta alaspäin.

11. [EXIT] Palaa päävalikkoon tai edelliseen valikkoon.

Kaukosäätimen pariston vaihtaminen

1. Vedä ulos paristonpidike.

2. Aseta paristo lokeroon merkintöjen mukaisesti siten, että (+)-puoli näyttää ylöspäin.

3. Työnnä paristolokero takaisin paikoilleen.

5. Käyttö

Valokuvakehyksen voi asettaa pöydälle tai muulle vastaavalle pinnalle.

1. Ruuvaa tuki takaosaan(11).
2. Poista näytön suojakalvo ja irrota muoviliuska kaukosäätimen paristosta.
3. Kytke muuntaja seinäpistorasiaan ja liitä DC-pistoke kehyksen DC 5 V -liitäntään.
4. Liitä valokuvakehykseen muistikortti (SD/SDHC/MC/MMC) tai usb-muisti.
5. Käynnistä valokuvakehys painamalla [☐] (1) tai (12).
6. Kuvaesitys alkaa automaattisesti, mikäli laitteessa on muistikortti tai usb-muisti (joka sisältää kuvia).
7. Avaa päävalikko painamalla kaksi kertaa [EXIT] (7): Photo (kuvat), File (muistin sisältämät kuvat/kansiot), Calendar (kalenteri ja aika) tai Setup (asetukset).
8. Mikäli valitset Photo, saat näkyviin aloituskuvan.

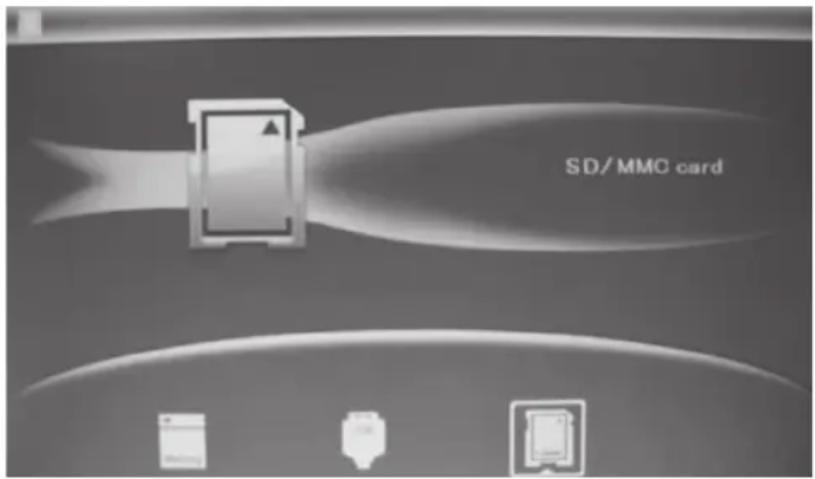

9. Näytöllä näkyy liitettyjä muisteja ilmaisevat kuvakkeet. Aloita kuvien katselu valitsemalla haluamasi muisti ja painamalla [OK] (18).

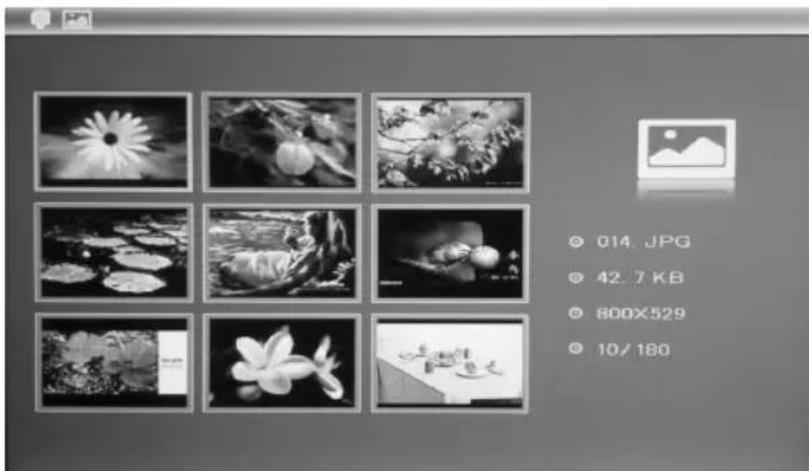

6.1 Photo (Kuvien katseleminen pienoiskoossa)

Kuvaesitys alkaa välittömästi, kun liität laitteeseen muistikortin.

1. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22).
2. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19).
3. Paina [SETUP] (13).
4. Valitse muistikortti, jossa kuvat ovat.

5. Aloita kuvaesitys painamalla [SLIDE SHOW] (20).

6. Jos haluat katsoa kuvia pienoiskoossa, paina [EXIT] (22).

7. Valitse haluamasi kuva nuolipainikkeilla (2) (4) (5) (6).

8. Näet valitun kuvan tiedot: tiedostonimen, tiedoston koon, kuvan koon ja kuvan numeron sekä muistikortilla/usb-muistissa olevien kuvien kokonaismäärän.

9. Palaa päävalikkoon painamalla [EXIT] (22) tai aloita kuvaesitys valitsemastasi kuvasta painamalla [OK] (18).

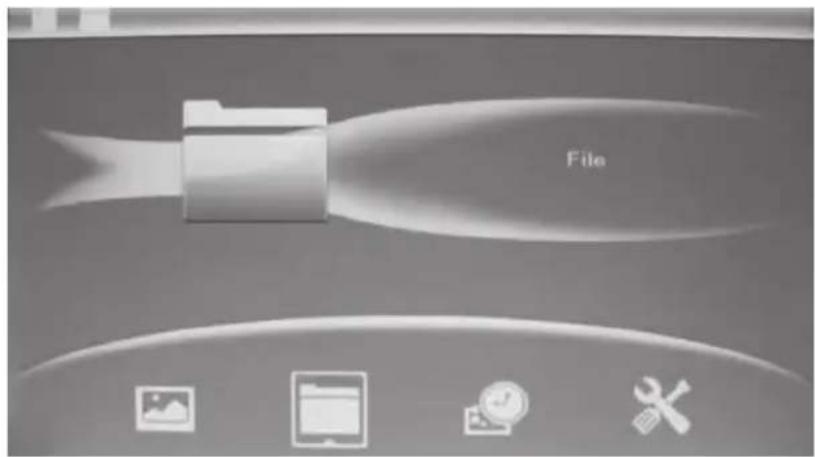

6.2 File (Muistissa olevien tiedostojen ja kansioiden tarkastelu)

1. Valitse liitetty muistikortti nuolipainikkeilla (17) ja (19) ja paina [OK] (18).

2. Näet muistin tiedostoja ja kansioita koskevat tiedot.

3. Voit katsella JPEG-kuvia painamalla [▶II].

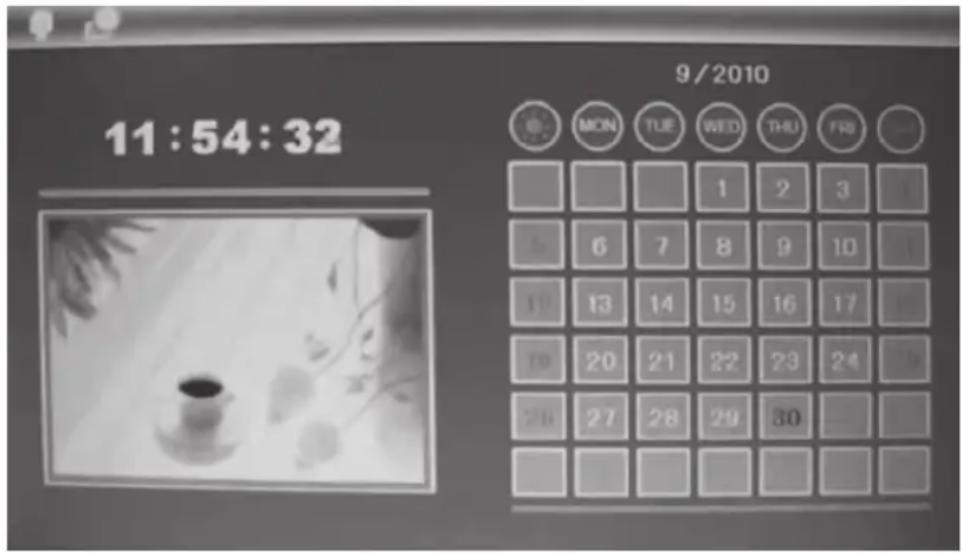

6.3 Calendar (Kalenteri ja aika)

a. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22).
b. Siirry Calendar-kuvakkeen kohdalle nuolipainikkeilla (17) ja (19). Vahvista valinta painamalla [OK] (18).

Aseta kalenteri ja aika seuraavalla tavalla:

a. Palaa päävalikkoon ja avaa Setup (asetukset) ja paina [OK] (18).
b. Valitse Set time/date nuolipainikkeilla (15) ja (21). Vahvista valinta painamalla [OK] (18).
c. Merkittynä on Year (vuosi). Vahvista valinta painamalla [OK] (18). Aseta vuosi nuolipainikkeilla (17) ja (19) (asetustilassa valittu teksti näkyy punaisena). Vahvista valinta painamalla [OK] (18).
d. Aseta samalla tavoin kuukausi, päivä, tunnit, minuutit ja sekunnit.
e. Tallenna asetus siirtymällä kohtaan Save Time nuolipainikkeilla (15) ja (21). Vahvista valinta painamalla [OK] (18). Poistu valikosta painamalla [EXIT] (22).

Aseta ajan näyttötapa seuraavalla tavalla:

a. Siirry kohtaan Set Time Format.
b. Vahvista valinta painamalla [OK] (18).
c. Valitse 12 tai 24 tunnin näyttötapa.
d. Vahvista valinta painamalla [OK] (18). Poistu valikosta painamalla [EXIT] (22).

6.4 Setup (Asetukset)

1. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22).
2. Siirry Setup-kuvakkeen kohdalle nuolipainikkeella [▶] (19).
3. Vahvista valinta painamalla [OK] (18).
4. Palaa normaaliin kuvannäyttöön tehtyäsi asetukset painamalla [EXIT] (22).

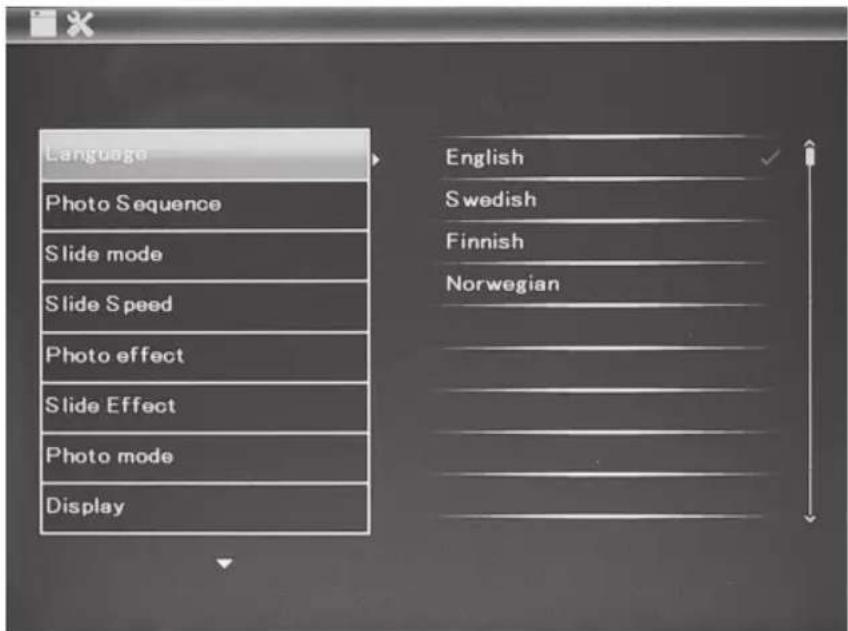

Päävalikon asetukset:

a. Language (kieli): English (enlanti), Swedish (ruotsi), Finnish (suomi) ja Norwegian (norja).
b. Photo Sequence (kuvaesitys): Näytä kuvat järjestyksessä tai satunnaisessa järjestyksessä.
c. Slide mode (kuvannäyttötila): 1, 3 tai 4 kuvaa.
d. Slide speed (aikaviive kuvien vaihdossa): 3 sekuntia-1 tunti.
e. Photo effect (kuvaefekti): Color (väri), Monocrom (mustavalkoinen) tai Sepia (seepia).
f. Slide effect (kuvien vaihtotapa): Random, Split horisontal in jne.
g. Photo mode (kuvakoko): Auto fit, Optimal tai Full.
h. Display Contrast (kontrasti): Brightness (kirkkaus) Saturation (värikylläisyys) ja Tint (sävy).
i. Set time/date (ajan ja päivämäärän asetus): ks. kohta 6.3 Calendar.
j. Set time format (ajan näyttötapa 12 tai 24 tuntia)
k. Format built-in memory (kiinteän muistin formatointi)
I. Reset setting (tehdasasetusten palauttaminen)
m. Exit (lopetus ja normaalinäyttöön paluu)

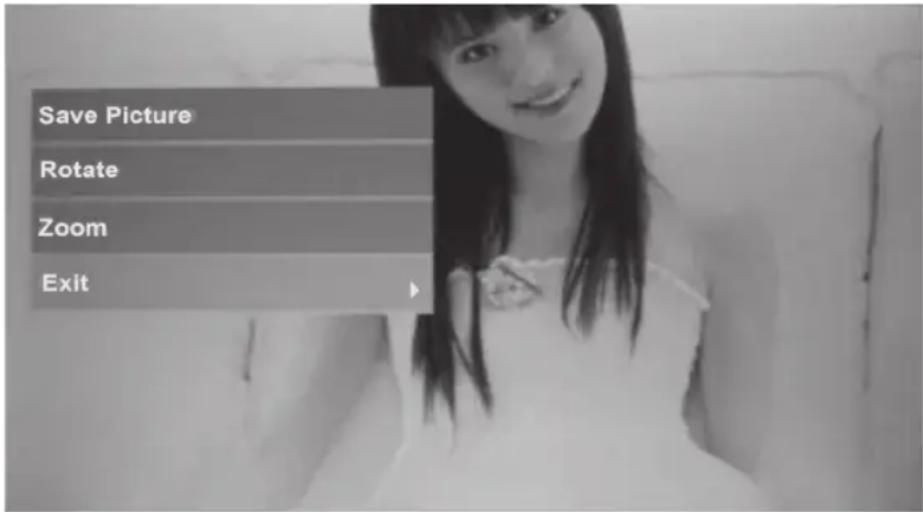

6.5 Kuvien kopioiminen, kiertäminen tai suurentaminen

1. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19).
2. Valitse haluamasi kuva nuolipainikkeilla (15) (17) (19) (21).
3. Paina [OK] (18), kun haluat nähdä koko kuvan.
4. Avaa asetusvalikko painamalla [SETUP] (13).
5. Valitse toiminto: Rotate (kierrä) tai Zoom (suurenna kuvaa).
6. Valitse haluamasi asetukset painamalla useita kertoja [OK]-painiketta (18).
7. Valitse Save Picture ja tallenna muutokset painamalla [OK] (18).
8. Palaa normaaliin kuvien katseluun painamalla [EXIT] (22).

6.6 Kuvien poistaminen

1. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19).
2. Valitse poistettava kuva nuolipainikkeilla (15) (17) (19) (21).
3. Avaa asetusvalikko painamalla [SETUP] (13).
4. Valitse toiminto: Delete File (poista merkitty tiedosto) tai Exit (keskeytä).
5. Vahvista valinta painamalla [OK] (18).

7. Huolto ja ylläpito

Pyyhi pehmeällä, kevyesti kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia.

8. Vianhakutaulukko

Vika Toimenpiteet
Laite ei käynnisty. / Laitteessa ei näy kuvaa.	Varmista, että muuntaja on liitetty oikein.
Kaukosäädin ei toimi. •	Tarkista paristo.Suuntaa kaukosäädin valokuvakehystä kohti siten, ettei kaukosäätimen ja kehyksen välissä ole esteitä.
Muistikortilta lukeminen ei onnistu.	Varmista, että laite tukee muistikortin tiedostoja.Ks. Tekniset tiedot.
Kuvat latautuvat eri tahtiin.	Erottelukyvyltään korkeiden kuvien latautuminen kestää kauemmin. Matalaerottelukykyisten kuvien näyttäminen on nopeampaa.Suositeltu erottelukyky on 800x600 kuvapistettä.

9. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

10. Tekniset tiedot

Näyttö 8":n väri-TFT LCD (4x3)

Erottelukyky 800 (H) × 600 (V)

Tarkastelukulma 60° (vasen/oikea/vertikaalinen), 40° (horisontaalinen)

Kontrasti 500:1

Kirkkaus 250 cd/m²

Reaktioaika 20 ms

Käyttöjännite 5 V DC, 1 A muuntajan kautta (100–240 V AC, 50/60 Hz)

Usb-liitäntä USB 2.0

Muistikortin liitäntä SD (Secure Digital), MMC (Multimedia Card), SDHC (Secure Digital High Capacity)

Kiinteä muisti 8 Mt

Kuvaformaatti JPEG

Käyttölämpötila 0–40 °C (kun ilmankosteus 10–85 % RH)

Mitat 221 x 177 x 22 mm
