Tyyppi	Digitaalinen valokuvakehys
Brändi	Clas Ohlson
Malli	PF-8DN-283V3RTC
Näytön koko	8 tuumaa
Tarkkuus	800 x 600 pikseliä
Kuvasuhde	4:3
Tuetut muistikortit	SD, MMC, MS
USB-liitäntä	USB 2.0 Host (muistitikuille) ja Mini-USB (PC-yhteydelle)
Kuvaformaatit	JPEG (max. tarkkuus 8000 x 8000)
Ääniformaatit	MP3, WMA (32-320 kbps)
Videoformaatit	MPEG-1, MPEG-2, MPEG-4
Sisäänrakennetut kaiuttimet	Kyllä
Kaukosäädin	Sisältyy (vaatii CR2025-pariston)
Ohjauspainikkeet	Kosketusherkät sinisellä taustavalaistuksella
Diaesityksen ominaisuudet	Useita siirtymäefektejä, säädettävä väli (3 s - 15 min), musiikki taustalla
Kello/kalenteri	Analoginen tai digitaalinen näyttö; hälytys 4 ohjelmoitavalla ajalla
Automaattinen päälle/pois	Ohjelmoitava päivittäinen aikataulu
Mitat (L x K x S)	216 x 182 x 28 mm
Paino	603 g
Virtalähde	5V DC, 2A mukana tulevalla AC-sovittimella (100-240V AC, 50/60 Hz)
Teline	Säädettävä pöytätuki (pysty/vaaka); seinälle asennettava
Tuetut kielet	Englanti, ranska, espanja, saksa, italia, portugali, puola
Sertifioinnit	CE, RoHS (implisiittinen)

Usein kysytyt kysymykset - PF-8DN-283V3RTC Clas Ohlson

Miksei valokuvakehys pysty näyttämään kaikkia tiedostoja muistikortiltani?

Varmista, että muistikorttisi on yhteensopiva (SD, MMC tai MS) ja että tiedostot ovat JPEG-muodossa. Jotkut kamerat tallentavat epästandardeja JPEG-tiedostoja; yritä tallentaa kuvat uudelleen standardiin JPEG-muotoon. Tarkista myös, että kortti on asetettu oikein.

Kuinka käännän valokuvan?

Kun katsot kuvaa, paina [OSD] tai [M] avataksesi OSD-valikon. Käytä [<] ja [>] siirtyäksesi kiertokuvakkeeseen (oikeanpuoleisin, pyöreä nuoli) ja paina [▶] toistuvasti kiertääksesi. Huom: kierto on väliaikainen ja nollautuu, kun kehys sammutetaan.

Mikä on paras tarkkuus valokuville?

Suositeltu tarkkuus on 800 x 600 pikseliä (natiivi). Valokuvat, joiden tarkkuus on enintään 8000 x 8000 pikseliä, tuetaan, mutta ne latautuvat hitaammin. Nopeaa näyttöä varten käytä kuvia, jotka ovat lähellä natiivia tarkkuutta.

Kaukosäädin ei toimi. Mitä minun pitäisi tehdä?

Tarkista ensin paristo (CR2025) ja vaihda se tarvittaessa. Varmista, ettei kaukosäätimen ja kehyksen etuosassa olevan IR-anturin välillä ole esteitä. Suuntaa kaukosäädin suoraan anturiin lyhyen matkan päästä.

Kuinka asetan ajan ja päivämäärän?

Siirry kohtaan Asetukset > Kello/kalenteri-asetukset > Aseta aika. Käytä [▲] ja [▼] säätääksesi tunteja ja minuutteja (paina [▶] vaihtaaksesi tunnin/minuutin välillä). Paina [OK] vahvistaaksesi. Tee sama päivämäärälle kohdassa Aseta päivämäärä.

Voinko kopioida tiedostoja muistilaitteelta toiselle?

Kyllä. Aseta molemmat lähde- ja kohdelaitteet (esim. SD-kortti ja USB-tikku). Valitse Tiedostot-tilassa haluamasi tiedostot (paina [▶] valitaksesi), paina sitten [OSD] ja valitse KOPIOI. Valitse kohde ja vahvista. Tiedostot kopioidaan.

Kuinka asetan hälytyksen?

Siirry kohtaan Asetukset > Hälytysasetukset. Valitse hälytys (1-4), aseta aika, aikataulu (Kerran, Joka päivä tai Pois päältä) ja valitse soittoääni (Kukko, Metsä tai Kirkonkello). Paina [OK] tallentaaksesi.

Mitä videoformaatteja kehys tukee?

Kehys tukee MPEG-1, MPEG-2 ja MPEG-4 videotiedostoja. Parhaan yhteensopivuuden saavuttamiseksi koodaa videot näissä formaateissa.

Kuinka otan käyttöön automaattisen päälle/pois-toiminnon?

Aseta ensin kello (katso UKK). Siirry sitten kohtaan Asetukset > Virta päälle ja aseta haluamasi aika ja aikataulu (Kerran, Joka päivä). Tee sama kohdassa Virta pois. Huom: Käytä kaukosäätimen VIRTA-painiketta laittaaksesi kehyksen valmiustilaan, jotta automaattinen päälle-toiminto toimii; älä käytä takana olevaa virtakytkintä.

Kuinka puhdistan valokuvakehyksen?

Sammuta kehys ja irrota sovitin. Pyyhi näyttö pehmeällä, kostealla liinalla (kevyesti kostutettu vedellä ja tipalla mietoa pesuainetta). Älä koskaan käytä liuottimia tai suihkuta nestettä suoraan kehykseen.

KÄYTTÖOHJE PF-8DN-283V3RTC Clas Ohlson

Digitaalinen valokuvakehys 8"

Digitaalinen valokuvakehys 8"

Tuotenumero 38-3728 Malli PF-8DN-283V3RTC

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säästä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

1. Turvallisuus
2. Tuotekuvaus
3. Painikkeet ja liitännät
4. Käytön aloittaminen
5. Käyttö
6. Asetukset
7. Huolto ja ylläpito
8. Vianhaku
9. Kierrätys
10. Tekniset tiedot

1. Turvallisuus

Varoitus! Älä avaa laitteen koteloa. Kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja, jotka voivat aiheuttaa sähköiskun.

• Laitteen saa korjata vain alan ammattilainen.
• Älä pura tai muuta laitetta.
• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja.
• Älä peitä ilmastointiaukkoja. Älä aseta tuotetta lämpimien paikkojen läheisyyteen, esim. lämmittimen tai tv:n päälle tai sohvalle, jossa ilmastointiaukot ovat vaarassa peittyä.
• Käytä ainoastaan pakkauksen muuntajaa. Poista muuntaja pistorasiasta, jos et käytä tuotetta vähään aikaan.
• Älä laita painavia tai teräviä esineitä näytön päälle. Suojaa verkkokaapeli teräviltä kulmilta ja päälleastumiselta.
• Tuote on suunniteltu 8–10 tunnin jatkuvaan käyttöön. Vältä käyttämästä sitä pidempään yhtäjaksoisesti. Anna laitteen jäähtyä hetki, ennen kuin käytät sitä uudestaan.
• Tuote on tarkoitettu vain sisäkäyttöön.
• Älä altista laitetta pitkäkestoiselle suoralle auringonvalolle.
• Älä käytä laitetta kosteissa, pölyisissä tai likaisissa ympäristöissä.
• Puhdista näyttö pehmeällä liinalla, joka on kostutettu miedossa pesuaineliuoksessa.
• Älä kytke muuntajaa pois toiston aikana. Tämä voi vahingoittaa kehykseen liitettyä muistia. Älä myöskään poista liitettyä muistia toiston aikana.

2. Tuotekuvaus

• Digitaalinen valokuvakehys, jossa 8":n laajakuvanäyttö. Erottelukyky 800 x 600, kuvasuhde 4:3.
• Katsele digikuviasi ilman tietokonetta.
• Liitäntä usb-muistille tai muistikortille (SD/MMC/MS).
• Kuvaesitys erilaisilla näyttötehosteilla ja säädettävällä vaihtumisvälillä.
• Voit katsella kuvia ja kuunnella musiikkia samanaikaisesti.
• Tukee MPEG-1-, MPEG-2- ja MPEG-4-formaatteja.
• Mp3- ja WMA-tuki.
• Musiikin ja elokuvien uudelleentoistotoiminto.
• Kiinteät kaiuttimet.
• Hipaisupainikkeet, joissa sininen taustavalo.
• Kalenteri
• Hälytys (4 eri aikaa)
• Mukana kaukosäädin ja muuntaja.
• Laitteen voi säätää kytkeytymään automaattisesti päälle/pois päältä.

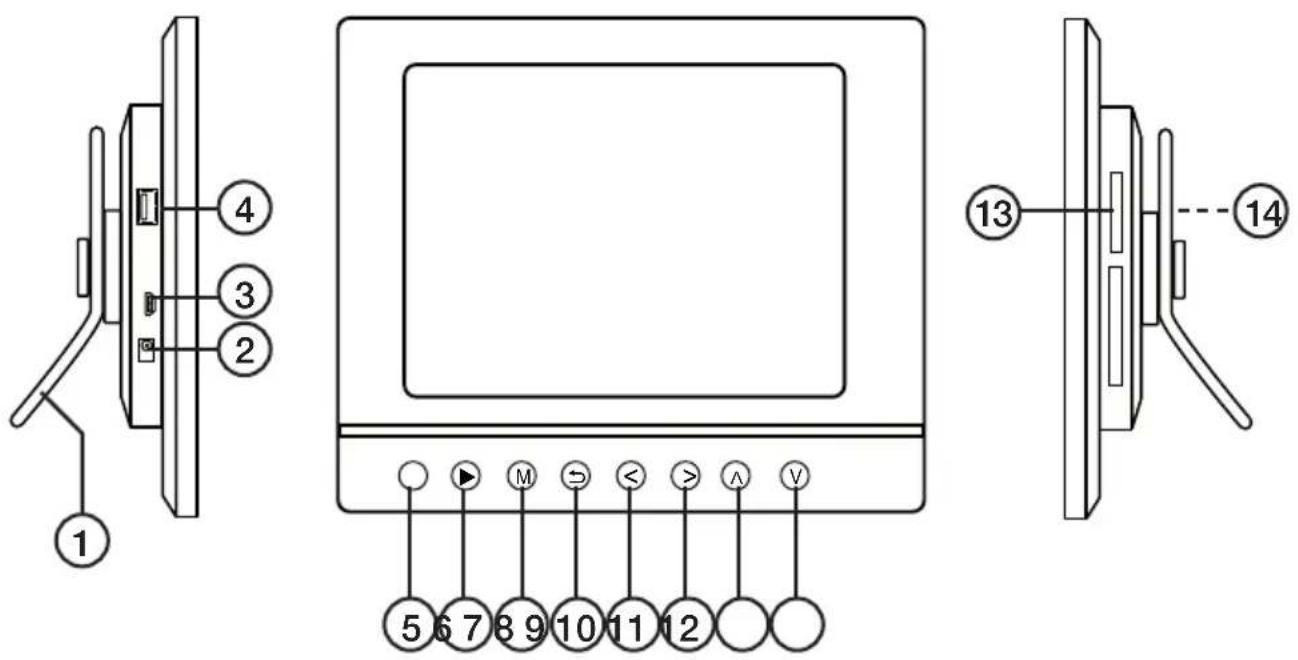

3. Painikkeet ja liitännät

1. Säädettävä pöytätuki
2. Liitäntä pakkauksen muuntajalle (5 V DC, 2 A) (+ keskellä)
3. Mini-usb -liitäntä
4. Usb-liitäntä
5. Infrapunatunnistin kaukosäätimelle
6. [▶] Aloita näyttö/pidä tauko/vahvista valinta
7. [M] – Avaa valikko. Paina ja pidä pohjassa nähdäksesi OSD-valikon kuvien tai filmin katselun aikana.
8. [⊃] Poistu päävalikosta
9. [<] Vasemmalle valikossa
10. [>] Oikealle valikossa
11. [∧] Ylöspäin valikossa
12. [v] Alaspäin valikossa
13. SD/MMC/MS – Muistikorttiliitäntä (SD/MMC/MS)
14. Virtakytkin – Käynnistä tai sammuta valokuvakehys

Kaukosäädin

1. [Ü- Käynnistä tai sammuta valokuvakehys

2. [▲] – Siirry ylöspäin valikossa / Edellinen kuva/raita/filmi

3. [◀] – Siirry vasemmalle valikossa. Pyöritä kuvaa 90 asetta vastapäivään.

4. [MENU] – Avaa päävalikko. Paina ja pidä pohjassa, niin näet OSD-valikon kuvien tai filmin katselun aikana.

5. [▼] – Siirry alaspäin valikossa / Seuraava kuva/raita/filmi

6. [◀◀] – Pikakelaa taaksepäin (musiikki/filmi)

7. [∅] - Suurenna kuvaa

8. [4:3/16:9] – Vaihda kuvasuhdetta: 4:3 tai 16:9

9. [VOL+] – Lisää äänenvoimakkuutta

10. [SETUP] – Avaa asetusvalikko/Poistu asetusvalikosta

11. [OK] – Vahvista / Käynnistä tai pidä tauko

12. [▶] – Siirry valikossa oikealle. Seuraava kuva (näytön aikana)

13. [OSD] – Näytä OSD-valikko/poistu OSD-valikosta (OSD-valikko näkyy näytön alalaidassa)

14. [←] Palaa edelliseen valikkoon

15. [▶▶] – Pikakelaa eteenpäin (musiikki/filmi)

16. [¶] – Käynnistä kuvaesitys taustamusiikilla*

17. [♪] – Aloita/lopeta musiikin toisto meneillään olevan kuvaesityksen aikana

18. [VOL-] – Laske äänenvoimakkuutta

*Vain, jos liitetty muisti sisältää musiikkitiedostoja.

4. Käytön aloittaminen

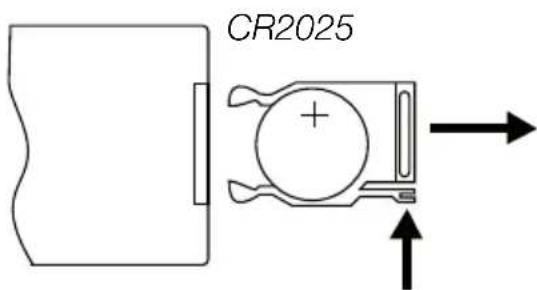

4.1 Aseta paristo kaukosäätimeen

Kaukosäädin toimii yhdellä CR2025-paristolla (3 V).

- Aseta paristo kuvan osoittamalla tavalla. Varmista, että paristo tulee oikein päin. Poista pariston suojamuovi ennen käyttöä.

- Pariston käyttöikä on normaalisti noin vuoden, mutta se riippuu kaukosätiimen käytön määrästä.

- Vaihda paristo silloin, kun kaukosäädin ei toimi, vaikka osoitat kehyksessä olevaa tunnistinta läheltä.

4.2 Pöytätuen asentaminen

• Valokuvakehyksen voi ripustaa seinälle tai sen voi laittaa seisomaan jollekin tasolle pakkauksen pöytätuen (1) avulla.
• Kehyksen kääntöpuolella on reikä seinäasennusta varten.

Pöytätuen asentaminen

1. Käännä pöytätukea noin 45 °:een kulmaan ja paina se varovasti kehyksen takaosassa olevaan aukkoon.
2. Käännä sitten pöytätuki haluamaasi asentoon. Voit asettaa valokuvakehyksen joko vaaka- tai pystyasentoon.

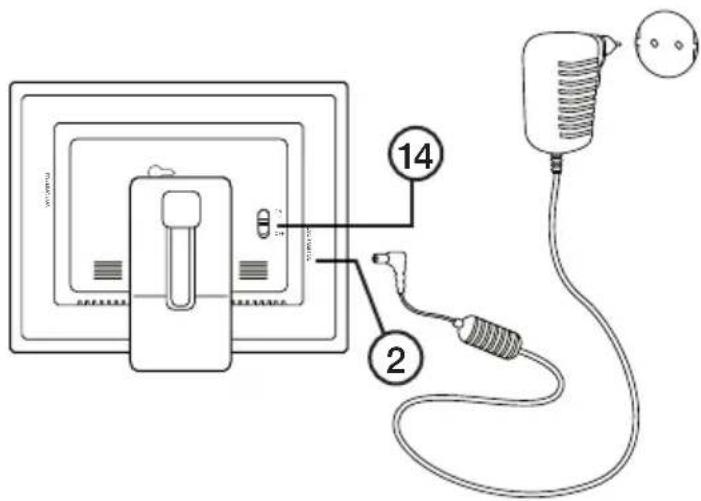

4.3 Muuntajan liittäminen

1. Liitä pakkauksen muuntaja verkkopistorasiaan.
2. Liitä sitten muuntajan DC-pistoke valokuvakehyksen DC-liitäntään (2).
3. Käynnistä kehys asettamalla kehyksen takapuolella oleva virtakytkin (14) asentoon ON.

• Yleensä kaukosäätimen POWER-painiketta (14) käytetään valokuvakehyksen standby-tilan käynnistämiseen tai aktivoimiseen. Kun haluat sammuttaa kehyksen kokonaan, aseta kehyksen takapuolella oleva virtakytkin (14) OFF-asentoon.
• Poista muuntaja pistorasiasta, jos et käytä tuotetta vähään aikaan.

4.4. Muistikortin tai usb-muistin liittäminen

Huom.! Käytä vain yhtä muistikorttia kerrallaan (paitsi kopioinnin aikana).

Muistikortit

Voit käyttää seuraavia muistikortteja:

• Secure Digital (SD)
  • Multimedia Card (MMC)
  • Memory Stick (MS)

Jos digitaalikamerassasi on jokin edellä mai-nituista muistikorteista, voit liittää kameran muistikortin suoraan valokuvakehykseen.

1. Laita muistikortti sopivaan liitäntään – SD/MMC/MS (13). Paina kortti varovasti sisään.
2. Poista muistikortti vetämällä se suoraan ulospäin. Huom.! Älä vedä muistikorttia pois tiedostonsiirron aikana.

USB-muistit

USB HOST –liitäntään (4) voi liittää usb-yksiköitä, kuten usb-muistin tai mp3-soittimen.

5. Käyttö

5.1 Tiedostojen kopioiminen tietokoneelta

Voit liittää valokuvakehyksen tietokoneeseen ja kopioida tiedostoja muistikorttiin/usbmuistiin, joka on liitetty kehykseen.

Huom.!

• Windows 2000-, XP- ja Vista -yhteensopiva.
• Kun valokuvakehys on liitettynä tietokoneeseen (mini-usb -kaapelin kautta), ei usb-liitäntä USB HOST (4) ole käytettävissä.

• Älä irrota kehystä tietokoneesta kopioinnin aikana.

• Käynnistä tietokone ja valokuvakehys.

• Varmista, että kehykseen ei ole liitettynä usb-muistia, kun liität sen tietokoneeseen.
• Liitä mini-usb -kaapeli kehyksen USB-liitäntään (3) ja tietokoneeseen.
• Tietokone tunnistaa uuden laitteen ja asennus alkaa automaattisesti. Odota, kunnes tietokone on suorittanut asennuksen loppuun.
• Kohdassa "Oma tietokone" voit nähdä useita kuvakkeita "Siirrettävänä kovalevynä".
• "Vedä ja pudota" tiedostoja yksiköiden välillä.
• Kun haluat irrottaa valokuvakehyksen tietokoneesta, kaksoisnapsauta ensin kohtaa Poista laite turvallisesti. Valitse "USB-massamuistilaite" ja napsauta "Sammuta". Napsauta lopuksi OK. Nyt voit irrottaa usb-pistokkeen tietokoneesta.

5.2 Kuvien katselu

1. Jos laitteeseen on liitetty muistikortti tai usb-muisti, näkyy näytöllä päävalikko.
2. Liiku päävalikossa painikkeilla [▲] (16) ja [▼] (19) tai [∧] (11) ja [v] (12).
3. Palaa edelliseen valikkoon painikkeella [⊃] (8).

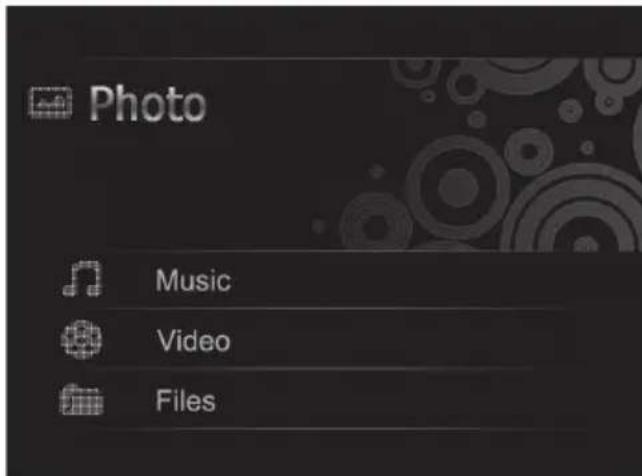

5.3 Päävalikko

1. Näytä päävalikko painamalla [MENU] (18) tai [M] (7).

SD/MMC/MS	Näkyy, kun työnnät sisään muistikortin.
USB Näyttää liitetyt usb-muistit.
Clock Näyttää kellonajan ja asetetun hälytysajan Kellonaika asetetaan kohdassa "Setup".
Calendar Näyttää kalenterin ja asetetun hälytysajan.
Setup Asetukset.

Photo Käynnistä kuvaesitys tai näytä kuvat muistilta manuaalisesti.

Music Aloita mp3-tiedostojen esitys.

Video Aloita videon esitys.

Files Näytä muistikortin/usb-muistin kaikki tiedostot, tai kopioi tai poista tiedostoja.

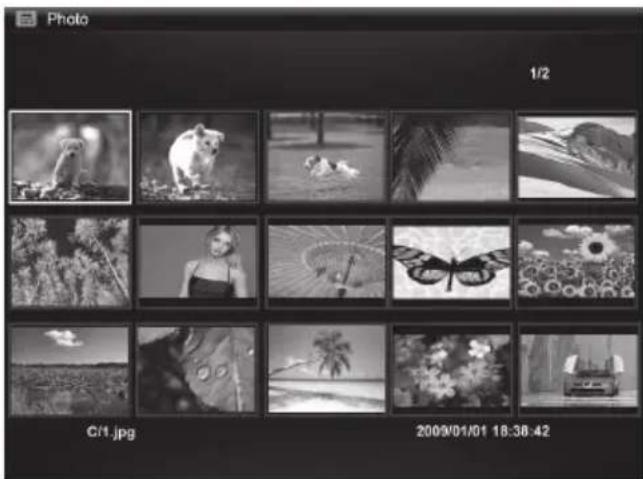

1. "Photo"-tilassa muistissa olevat kuvat näkyvät pieninä kuvakkeina. Näytöllä voi samanaikaisesti näyttää korkeintaan 15 kuvaa.

a) Valitse muistikortti päävalikosta ja paina [▶] (26), jolloin alavalikko avautuu.
b) Muistissa olevat kuvat näkyvät pieninä kuvakkeina.
c) Valitse kuva painikkeilla [◀] (17), [▶] (26), [▲] (16) tai [▼] (19). Paina [OK] (25), jos haluat aloittaa kuvaesityksen valitulla kuvalla tai jos haluat aloittaa kuvaesityksen alusta taustamusiikin kanssa (jos muisti sisältää musiikkitiedostoja).

5.4 Kuvan näyttäminen

1. Liitä laitteeseen usb-muisti tai muistikortti, joka sisältää kuvatiedostoja JPG/JPEGmuodossa.
2. Valitse Photo ja hyväksy painamalla [OK] (25).
3. Valitse muistikortti päävalikossa ja paina [OK] (25).
4. Muistin kuvat näkyvät pieninä kuvakkeina.
5. Valitse kuva painikkeilla [◀] (17), [▶] (26), [▲] (16) tai [▼] (19). Paina [OK] (25), jos haluat aloittaa kuvaesityksen valitulla kuvalla tai jos haluat aloittaa kuvaesityksen alusta taustamusiikin kanssa (jos muisti sisältää musiikkitiedostoja).

5.5 Kuvaesitys (Slideshow)

Valokuvakehys näyttää kuvaesityksenä kaikki liitetyssä muistissa olevat jpeg-muotoiset kuvat. Jos muistissa on myös musiikkitiedostoja, toistetaan nämä samalla kun ku-vaesitys on käynnissä.

1. Liitä laitteeseen usb-muisti tai muistikortti, joka sisältää kuvatiedostoja JPG/JPEG-muodossa.

2. Valitse muistikortti päävalikossa ja paina [OK] (25).

3. Valitse ◀ (17) ja ▶ (26) -painikkeilla se muisti, josta haluat kuvat näyttää ja aloita kuvaesitys painamalla [OK] (25).

4. Laite löytää kuvatiedostot liitetystä muistista automaattisesti ja käynnistää kuvaesityksen.

5. Näppäintoiminnot kuvaesityksen aikana:

Valokuvakehyksen painikkeet

▶	Aloita kuvaesitys näkyvillä olevasta kuvasta. Paina [▶] uudelleen, kun haluat pitää tauon kuvaesityksessä ja vielä kerran, kun haluat jatkaa esitystä.
⇐	Keskeytä kuvaesitys ja näytä kuvat pieninä.
M Avaa valikko. Paina ja pidä pohjassa nähdäksesi OSD-valikon kuvien tai filmin katselun aikana.

Kaukosäätimen painikkeet

	Aloita kuvaesitys ja taustamusiiikki. Muistin musiikkitiedostot käynnistyvät automaattisesti*.
OK	Aloita kuvaesitys. Paina [OK] uudelleen, kun haluat pitää tauon kuvaesi-tyksessä ja näyttää vain näkyvissä olevan kuvan. Paina vielä kerran, kun haluat jatkaa esitystä. Tauon aikana II näkyy näytön kulmassa.
	Keskeytä kuvaesitys ja näytä kuvat pieninä.
MENU	Avaa valikko.

*Vain, jos liitetty muisti sisältää musiikkitiedostoja.

OSD-valikon (On Screen Display) käyttö kuvaesityksen aikana

• Kuvaesityksen aikana: Näytä OSD-valikko näytön alalaidassa painamalla [OSD] (27) tai [M] (7).
• OSD-valikko kertoo, mitä toimintoja voidaan käyttää kuvien näytön aikana sekä näyttää tietoja senhetkisestä kuvasta.
• Merkitse haluamasi toiminto painikkeilla [<] (9) tai [>] (10) ja vahvista painamalla [▶] (6). Symbolit vasemmalta alkaen:

II Näytä status: toisto tai tauko.
I◀	Näytä edellinen kuva.
▶I	Näytä seuraava kuva.
	Aloita kuvaesitys ensimmäisestä kuvasta taustamusiikin säestämänä.
	Käännä kuvaa painamalla niin monta kertaa, että kuva näkyy oikein päin.
	Zoomaa kuvaa. Paina useita kertoja valitaksesi suuren-noksen seuraavista: X2, X4, X8 tai X16. Poistu valikosta painamalla [M] (7). Siirrä suurennettua kuvaa painik-keilla [<] (9), [>] (10), [^] (11) tai [v] (12).

	Aloita musiikin toisto.
	Pienennä äänenvoimakkuutta.
	Lisää äänenvoimakkuutta.
	Poistu OSD-valikosta.

5.6 Kuuntele musiikkia (Music)

Laite toistaa musiikkitiedostoja, jotka ovat mp3/wma-muodossa.

1. Liitä laitteeseen usb-muisti tai muistikortti, joka sisältää äänitiedostoja mp3/wma-muodossa.
2. Valitse liitetty muisti päävalikosta, esim. "SD/MMC" ja paina [OK] (25).
3. Valitse Music ja hyväksy painamalla [OK].
4. Saatavilla olevat musiikkitiedostot näkyvät listassa.
5. Valitse haluttu musiikkitie- dosto [▲] (16) tai [▼] (19) -painikkeella.
6. Aloita toisto painamalla [OK] (25).

Näppäintoiminnot toiston aikana

Valokuvakehyksen painikkeet

▶	Aloita toisto merkitystä tiedostosta. Pidä tauko painamalla ▶ uudelleen ja jatka toistoa painamalla painiketta vielä kerran.
⇐	Keskeytä toisto ja avaa valikko.

Kaukosäätimen painikkeet

	Aloita kuvaesitys ja taustamu-siikki. Muistin musiikkitiedostot käynnistyvät automaattisesti*.
OK Aloita toisto. Pidä tauko pai-namalla [OK] uudelleen ja jatka toistoa painamalla painiketta vielä kerran. Tauon aikana II näkyy näytön kulmassa.

←→	Keskeytä toisto ja avaa valikko.
VOL+	Lisää äänenvoimakkuutta.
VOL-	Pienennä äänenvoimakkuutta.
◀◀	Pikakelaa taaksepäin
▶▶	Pikakelaa eteenpäin.

*Vain, jos liitetty muisti sisältää musiikkitiedostoja.

OSD-valikon (On Screen Display) käyttö musiikin toiston aikana

• Näytä OSD-valikko näytön alalaidassa painamalla [OSD] (27) tai [M] (7).
• OSD-valikko näyttää, mitä toimintoja voidaan käyttää musiikin toiston aikana sekä näyttää tietoja senhetkisestä musiikkitiedostosta.
• Merkitse haluamasi toiminto painikkeilla [<] (9) tai [>] (10) ja vahvista painamalla [▶] (6). Symbolit vasemmalta alkaen:

II Näytä status: toisto tai tauko.
I◀	Siirry edelliseen ääniraitaan.
▶I	Siirry seuraavaan ääniraitaan.
◀◀	Pikakelaa taaksepäin.
▶▶	Pikakelaa eteenpäin.

	Toista musiikkiraita: Valitse seuraavista vaihtoehdoista painamalla useita kertoja: Off (ei toistoa), One (toista senhetkinen tiedosto) tai All (toista kaikki).
	Pienennä äänenvoimakkuutta.
	Lisää äänenvoimakkuutta.
	Poistu OSD-valikosta.

5.7 Filmien katselu (Video)

Laite toistaa seuraavantyyppisiä videotiedostoja: MPEG-1, MPEG-2 ja MPEG-4.

1. Liitä laitteeseen usb-muisti tai muistikortti, joka sisältää seuraavantyyppisiä videotiedostoja: MPEG-1, MPEG-2 tai MPEG-4.
2. Valitse liitetty muisti päävalikosta, esim. "SD/MMC" ja paina [OK] (25).
3. Valitse Video ja hyväksy painamalla [OK] (25).
4. Saatavilla olevat videotiedostot näkyvät listassa.
5. Valitse musiikkitiedosto [▲] (16) tai [▼] (19) -painikkeella.
6. Aloita toisto painamalla [OK] (25).

OSD-valikon (On Screen Display) käyttö videon toiston aikana

• Paina [OSD] (13) tai [M] (3), jolloin OSD-valikko näkyy näytön alalaidassa.
• OSD-valikko kertoo, mitä toimintoja voidaan käyttää videon näytön aikana sekä näyttää tietoja senhetkisestä videosta.
• Valitse haluamasi toiminto painikkeilla [<] (9) tai [>] (10) ja vahvista painamalla [▶] (6). Symbolit vasemmalta alkaen:

II Naytä senhetkinen status: toisto tai tauko.
I◀	Siirry edelliseen.
▶I	Siirry seuraavaan.
◀◀	Pikakelaa taaksepäin
▶▶	Pikakelaa eteenpäin.
♂	Toista video: Valitse seuraavista vaihtoehdoista painamalla usei-ta kertoja: Off (ei toistoa), One (toista senhetkinen tiedosto) tai All (toista kaikki).

	Zoomaa kuvaa. Paina useita kertoja valitaksesi suurennok-sen: x2, x4 tai x8. Poistu vali-kosta painamalla [M]. Siirrä suu-rennettua kuvaa painikkeilla [<] (9), [>] (10), [^] (11) tai [v] (12).
	Pienennä äänenvoimakkuutta.
	Lisää äänenvoimakkuutta.
	Poistu OSD-valikosta.

Valokuvakehyksen painikkeet

▶	Aloita toisto merkitystä tiedostosta. Pidä tauko painamalla [▶] (6) uudelleen ja jatka toistoa painamalla painiketta vielä kerran.
↔	Keskeytä toisto ja avaa valikko.

Kaukosäätimen painikkeet

OK A	oita toisto. Paina [OK] uudelleen, kun haluat pitää tauon toistossa. Paina vielä kerran, kun haluat jatkaa toistoa. Tauon aikana II näkyy näytön kulmassa.
⇐	Keskeytä toisto ja avaa valikko.

VOL+	Lisää äänenvoimakkuutta.
VOL-	Pienennä äänenvoimakkuutta.
	Pikakelaa taaksepäin.
	Pikakelaa eteenpäin.

5.8 Tiedostonhallinta (Files)

Tiedostonhallinta näyttää liitetyn muistin saatavilla olevat tiedostot. Voit myös kopioida tiedostoja liitettyjen muistien välillä. Huom.! Muistikortin kirjoitussuoja voi olla aktivoitu, tarkista säädön tila.

1. Liitä MPEG-1/M-PEG-2/MPEG-4 -muodossa olevia kuva-, ääni- tai videotiedostoja sisältävä usb-muisti tai muistikortti.
2. Valitse liitetty muisti päävalikosta, esim. "SD/MMC" ja paina [OK] (25).
3. Valitse Files ja hyväksy painamalla [OK] (25).
4. Kaikki valokuvakehyksellä saatavissa olevat tiedostot näkyvät listassa.
5. Valitse haluamasi tiedosto [▲] (16) tai [▼] (19) -painikkeella.
6. Näytä kuva/aloita toisto painamalla [OK] (25).
7. Palaa luetteloon painamalla [⊃] (8) tai [⊃] (28). Avaa alatiedosto painamalla OK. Palaa edelliselle tiedostotasolle ◀-painikkeella (17).
8. Palaa päävalikkoon painamalla MENU-painiketta (18).

Tiedostojen kopioiminen

Jos haluat kopioida tiedostoja, liitä kehykseen kaksi muistia, esim. usb-muisti ja muistikortti.

1. Valitse kopioitava tiedosto painikkeella ▲ (16) tai ▼ (19).
2. Valitse tiedosto painamalla [▶] (26), jolloin tiedoston kohdalle tulee √ (painamalla uudestaan merkintä poistuu).
3. Toista kohdat 1 ja 2, jos haluat valita lisää tiedostoja.

4. Paina [OSD], jolloin tiedostoluette-lon oikealle puolelle ilmestyy valik-ko, jossa on valintamahdollisuudet COPY ja DELETE.

5. Valitse COPY ▲ - tai ▼ -painikkeilla ja vahvista painamalla [OK] (25). Muut liitetyt muistit näkyvät listassa.

6. Valitse muisti, jolle haluat kopioida tiedoston painikkeilla ▲ (16) ja ▼ (19). Paina [▶] (26), jos haluat valita kansion, mihin tiedostot kopioidaan.

7. Aloita kopioiminen painamalla [OK] (25).

8. Kun tiedostot on kopioitu, ilmoitetaan siitä viestillä "Finished".

9. Lopeta painamalla [OK]-painiketta.

Tiedostojen poisto

[Non-Text]

1. Valitse poistettava tiedosto painikkeella ▲ (16) tai ▼ (19).

2. Valitse tiedosto painamalla [▶] (26), jolloin tiedoston kohdalle tulee √ (painamalla uudestaan merkintä poistuu).

3. Toista kohdat 1 ja 2, jos haluat valita lisää tiedostoja.

4. Paina [OSD] (27), jolloin tiedostoluettelon oikealle puolelle ilmestyy valikko, jossa on valintamahdollisuudet COPY ja DELETE.

5. Valitse DELETE ▲- tai ▼ -painikkeilla ja vahvista painamalla [OK] (25).

6. Valitse ◀- ja ▶ -painikkeilla joko √ (vahvista poisto) tai x (poistu valikosta poista-matta tiedostoa/tiedostoja). Viimeistele tiedostojen poistaminen painamalla [OK].

Huom.! Poistettuja tiedostoja ei saa enää takaisin!

1. Kun tiedostot on poistettu, ilmoitetaan siitä viestillä "Finished".

2. Lopeta painamalla [OK]-painiketta.

5.9 Näytä kello/kalenteri

Yksikkö voi näyttää ajan ja päivämäärän pienenä kuvakkeena.

1. Valitse Clock (tai Calendar) pääva- likossa ja paina [OK] (25).
2. Palaa päävalikkoon painamalla [⊃] (8) tai [⊃] (28).

6. Asetukset

1. Vaihtoehto 1: Valitse päävalikosta SETUP ja vahvista painamalla [OK] (25).

Vaihtoehto 2: Paina kerran kaukosäätimen [SETUP]-painiketta (24).

1. Valitse haluamasi asetus alla olevan listan asetuksista ▲- ja [▼] (19) -painikkeilla.

2. Muuta valittua asetusta painamalla [◀] (17) tai [▶] (26). Vahvista valinta [OK]-painikkeella (25).

• Slide show time (kuvaesityksen intervalli) 3 s, 5 s, 15 s, 1 min tai 15 min.
  • Photo Mode (kuvannäyttötila) Full Screen (koko näyttö) tai Standard screen.
  • Transition Effect (näyttötehoste) Off tai Random.
• Date Stamp (näyttää yksityiskohtaista tietoa kuvasta) Off tai On.
• Shuffle (näyttää kuvat satunnaisessa järjestyksessä) Off tai On.

Music Setup

- Music repeat mode (toistaa musiikkitiedostoja) Repeat Off (ei toistoa), Repeat One (toistaa senhetkisen musiikkiraidan) tai Repeat All (toistaa kaikki tiedostot).

Video Setup

- Music repeat mode (toistaa videotiedostoja) Repeat Off (ei toistoa), Repeat One (toistaa senhetkisen videon) tai Repeat All (toistaa kaikki videotiedostot).

• Time mode (näyttää analogisen/digitalisen kellon) Digital clock tai Analog clock.
  • Show photo (kello ja kalenteri näkyvät/eivät näy pienessä kuvakkeessa) Off tai On.
• Clock Wallpaper (valitse kellon taustaväriksi musta, sininen tai harmaa) Black, Blue, Grey.
• Set Time (aseta tunnit ja minuutit) - hh.mm.
• Set time format (aseta kellonajan näyttötapa 12 tai 24 t) 12 hr tai 24 hr.
• Set date (aseta päivämäärä) vuosi, kuukausi, päivä.
• Set date format (aseta päivämäärän näyttötapa) vuosi, kuukausi, päivä/päivä, kuukausi, vuosi.

Alarm Setup

• Alarm 1 – 4 (aseta aika, toiminto ja merkkiääni neljälle eri hälytykselle) Alarm 1, Alarm 2 jne.
• Ringtone time mode (aseta herätyksen aikana näkyvät tiedot) Digital Clock, Analog Clock tai Calendar.
• Ringtone volume (aseta äänenvoimakkuus hälytyksille 1–4) 1, 2, 3, 4, 5 tai 6.
• Snooze (herätyksen torkkutoiminto) Off, 1 min, 5 min tai 10 min.

General Setup

• Language (vaihda valikoiden kieli) English, Deutsch, Français, Español, Italiano, Portugués, Polski).
• Brightness (säädä näytön valonvoimakkuutta) +3, +2, +1, 0, -1, -2, -3.
• Contrast (säädä näytön kontrastia) +3, +2, +1, 0, -1, -2, -3.
• Saturation (säädä näytön värikylläisyyttä) +3, +2, +1, 0, -1, -2, -3.
• Auto run (aseta käynnistyksen jälkeinen tila) Photo, Main menu, Clock, Calendar.
  • Power on (aseta automaattisen käynnistyksen ajankohta) hh.mm: tunnit, minuutit.
  • Power off (aseta automaattisen sammutuksen ajankohta) hh.mm: tunnit, minuutit.
• Hint time (aseta näytön näppäintoiminnon näyttöaika) 0 s, 10 s, 15 s ja 20 s.
• Copy Type (säilytä normaali kuvanlaatu kopioinnin aikana / pakkaa) Normal tai Resize.
• Default (palauta tehdasasetukset).

6.1 Kellonajan ja päivämäärän asettaminen

Aika

1. Valitse Setup > General setup > Clock/Calendar setup > Set time.
2. Vahvista painamalla [OK] (25).
3. Aseta aika painikkeilla [▼] (19) tai [▲] (16). Ensin tunnit, sitten minuutit (vaihda tuntien ja minuuttien välillä painamalla [▶] (26)).
4. Vahvista painamalla [OK].

Päiväys

1. Valitse Setup > General setup > Clock/Calendar setup > Set date.
2. Vahvista painamalla [OK] (25).
3. Aseta vuosi, kuukausi ja päivä painikkeilla [▼] (19) tai [▲] (16) (liiku asetusten välillä painikkeella [▶] (26)).
4. Vahvista painamalla [OK].

6.2 Hälytyksen asettaminen

1. Valitse Setup > General setup > Alarm setup > Alarm 1 jne.
2. Valitse asetettava hälytys: Alarm 1, Alarm 2 jne.
3. Vahvista painamalla [OK] (25).
4. Aseta vuosi, kuukausi ja päivä painikkeilla [▼] (19) tai [▲] (16) (liiku asetusten välillä painikkeella [▶]).
5. Aseta hälytyksen tila: Off (pois päältä), Once (hälyttää yhden kerran) tai Every day (päivittäin toistuva hälytys).
6. Aseta hälytysääni: Rooster (kukko kiekuu), Forest (metsän ääniä) tai Church bell (kirkonkello).
7. Vahvista painamalla [OK].

6.3 Auto runin asettaminen

1. Valitse Setup > General setup > Auto run.
2. Vahvista painamalla [OK] (25).
3. Valitse käynnistystoiminto: Photo (kuva), Main menu (päävalikko), Clock (kello-naika), Calendar (päiväys).
4. Vahvista painamalla [OK] (25).

6.4 Automaattisen päälle-/poiskytkentäajan asettaminen

1. Valitse Setup > General setup > Auto run (päällekytkentä)
2. Vahvista painamalla [OK] (25).
3. Aseta kuukausi ja päivä painikkeilla [▼] (19) tai [▲] (16) (liiku asetusten välillä painikkeella [▶]).

4. Aseta automaattinen päällekytkentäaika: Off (pois päältä), Once (hälyttää yhden kerran) tai Every day (päivittäin toistuva hälytys).

5. Vahvista painamalla [OK].

6. Valitse Setup > General setup > Power off (poiskytkentä). Jatka samalla tavoin kuin päällekytkennän kohdalla.

Huom.!

• Ennen päälle- ja poiskytkennän asettamista tulee laitteen kello asettaa oikeaan aikaan. Katso kohta 6.1.
• Jos päälle- tai poiskytkennän aika on menneisyydessä, tapahtuu päälle- tai poiskytkentä seuraavana päivänä ja ohjelmoituna aikana.
• Power on -toiminto: Sammuta valokuvakehys ainoastaan kaukosäätimen [POWER]-painikkeella (15). Älä sammuta sitä kehyksen takana olevasta virtakytkimestä (14).

7. Huolto ja ylläpito

Varmista, että valokuvakehys on pois päältä ja että muuntaja on irti ennen laitteen puhdistamista. Pyyhi kevyesti kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia. Älä suihkuta nesteitä suoraan valokuvakehykseen.

8. Vianetsintä

A. Miksi valokuvakehys ei näytä kaikkia muistikortilla/usb-muistissa olevia tiedostoja?

• Jotkut muistikortit eivät ole yhteensopivia valokuvakehyksen kanssa. Käytä yhteensopivaa muistikorttia.
• Väärä tiedostomuoto (tukee vain JPEG-kuvia).

B. Valokuvakehykseen on liitetty muistikortti, mutta laite ei lue sitä.

• Varmista, että valokuvakehys tukee käyttämääsi muistikorttia.
• Varmista, että muistikortti on asetettu oikein.
• Väärä tiedostomuoto (tukee vain JPEG-kuvia).

Huom.! Jotkut digitaalikamerat tallentavat kuvat tiedostomuotoon, joka ei kuulu standardeihin. Tarkista tiedostomuoto käyttöohjeesta.

C. Jotkut kuvat latautuvat nopeammin kuin toiset.

• Erottelukyvyltään korkeiden kuvien latautuminen kestää kauemmin. Matalaerottelukykyisten kuvien näyttäminen on nopeampaa.
• Suositeltava erottelukyky on 800x600 kuvapistettä.

Huom.! Korkein tuettu erottelukyky on 8000x8000 kuvapistettä.

D. Valokuvakehys ei mene päälle/valokuvakehyksessä ei näy kuvaa.

• Varmista, että muuntaja on liitetty oikein.
• Varmista, että virtakytkin on asennossa ON.

E. Miten pyöritän kuvaa?

• Paina [M] (7) ja avaa OSD-valikko (kuvannäyttötilassa)
• Liiku OSD-valikon P-kohtaan painikkeilla [<] (9) ja [>] (10).
• Paina [▶] (6) niin monta kertaa, että kuva on oikein päin.

Huom.! Kuvat palaavat alkuperäiseen asentoon, kun sammutat valokuvakehyksen.

F. Mikä erottelukyky on paras?

- Suositeltu erottelukyky on 800 x 600 kuvapistettä, korkein mahdollinen erottelukyky 8000 x 8000 kuvapistettä.

G. Kaukosäädin ei toimi.

- Tarkista kaukosäätimen paristo ja vaihda tarvittaessa.

- Suuntaa kaukosäädin suoraan tunnistinta kohti. Käytä kaukosäädintä lähempänä kehystä. Varmista, että kaukosäätimen ja tunnistimen välissä ei ole esteitä.

9. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

10. Tekniset tiedot

Näyttö 8" väri-TFT LCD, 4:3

Erottelukyky 800 (k) x 600 (l)

Käyttöjännite 5V DC, 2 A pakkauksen muuntajan kanssa (100–240 V AC, 50/60 Hz)

Kaukosäätimen paristo 1 x CR2025 (3 V litiumi)

Usb-liitäntä usb 2.0 (tukee usb-muistia ja mp3-soitinta)

Muistikortin lukija SD (Secure Digital), MMC (Multimedia Card), MS (Memory Stick)

Kuvaformaatti Jpeg (korkein erottelukyky: 8000 x 8000, normaali erottelukyky 800 x 600)

Ääniformaatti Mp3, 32-320 Kbps bit rate (CBR, VBR)

Videoformaatti MPEG-1, MPEG-2, MPEG-4

Kaiutin Sisäinen

Mitat 216 x 182 x 28 mm

Paino 603 g

Käyttöympäristö

Käyttölämpötila 0 °C \~ 45 °C, kun <95 %

Säilytyslämpötila -20°C \~ 60°C, kun <80%

Sverige

Asiakaspalvelu Puh.: 020 111 2222

Sähköposti: [e-mail]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI

Great Britain
