Tuotetyyppi	8 tuuman digitaalinen kehys
Merkki	Clas Ohlson
Malli	KD0804-S08
Näytön koko	8 tuumaa (kuvasuhde 16:10)
Tarkkuus	800 x 600 pikseliä
Näytön tyyppi	Väri TFT LCD
Mitat	204 x 142 x 23 mm
Virtalähde	5 V DC, 1 A mukana tulevan verkkovirtalaitteen kautta (100-240 V AC, 50/60 Hz)
Tuettu muisti	SD-, SDHC-, MMC-, MS-muistikortit; USB 2.0 -muistitikut
Sisäinen muisti	8 MB
Kuvan formaatti	JPEG
Diaesitystehosteet	10 siirtymävaihtoehtoa (esim. Satunnainen, Jaa vaakasuuntaisesti)
Kuvatehosteet	Väri, Mustavalko, Seepia
Näyttötilat	Automaattinen sovitus, Optimaalinen, Täysi
Kalenteri ja kello	Kyllä, 12/24 tunnin muodossa
Kaukosäädin	Sisältyy (paristo CR2025)
Hoito ja ylläpito	Pyyhi pehmeällä kostealla liinalla; älä käytä liuottimia tai vahvoja pesuaineita
Turvallisuusohjeet	Älä avaa koteloa; vältä vettä; vain sisäkäyttöön; irrota pistoke, kun ei käytössä
Korjattavuus	Vain pätevät huoltoteknikot saavat korjata; ei käyttäjän huollettavia osia
Käyttölämpötila	0 °C - 40 °C (10-85% RH)

Usein kysytyt kysymykset - KD0804-S08 Clas Ohlson

Kuinka käynnistän diaesityksen automaattisesti?

Diaesitys käynnistyy automaattisesti, kun muistikortti tai USB-muistitikku, joka sisältää kuvia, asetetaan paikalleen ja kehys kytketään päälle. Jos ei, paina kaukosäätimen SLIDE SHOW -painiketta.

Mitä muistikortteja tuetaan?

Kehys tukee SD-, SDHC-, MMC- ja Memory Stick (MS) -muistikortteja. Siinä on myös USB 2.0 -portti USB-muistitikuille.

Voinko säätää diaesityksen nopeutta?

Kyllä, siirry Asetukset-valikkoon ja valitse Dian nopeus. Voit asettaa sen 3 sekunnista 1 minuuttiin.

Kuinka asetan ajan ja päivämäärän?

Päävalikosta siirry kohtaan Asetukset → Aseta aika/päivämäärä. Käytä nuolinäppäimiä säätääksesi vuosi, kuukausi, päivä, tunti, minuutti ja sekunti. Paina OK vahvistaaksesi jokainen vaihe ja tallenna lopuksi.

Mitä teen, jos kaukosäädin ei toimi?

Tarkista, että paristo (CR2025) on asetettu oikein +-puoli ylöspäin. Suuntaa kaukosäädin suoraan kehykseen ilman esteitä. Jos se ei vieläkään toimi, vaihda paristo.

Kuinka voin kääntää valokuvaa?

Kun katsot yhtä kuvaa tauotilassa, paina kaukosäätimen ROTATE -painiketta. Jokainen painallus kääntää kuvaa 90° vastapäivään.

Miksi jotkut valokuvat latautuvat hitaasti?

Korkearesoluutioiset kuvat latautuvat hitaammin. Nopeampaa näyttöä varten käytä kuvia, joiden resoluutio on 800 x 600 pikseliä tai pienempi, mikä on kehyksen oma resoluutio.

Voinko poistaa kuvia suoraan kehyksestä?

Kyllä, korosta kuva pikkukuvanäkymässä, paina kaukosäätimen ASETUKSET, valitse Poista tiedosto ja paina OK vahvistaaksesi.

Mitkä ovat suositellut käyttöolosuhteet?

Käytä kehystä sisätiloissa lämpötilassa 0 °C - 40 °C ja kosteudessa 10-85% RH. Vältä suoraa auringonvaloa ja kosteita ympäristöjä.

Kuinka puhdistan näytön?

Käytä pehmeää, kosteaa liinaa ja tarvittaessa hieman astianpesuainetta. Älä koskaan käytä liuottimia tai vahvoja pesuaineita. Irrota kehys pistorasiasta ennen puhdistamista.

KÄYTTÖOHJE KD0804-S08 Clas Ohlson

Digitaalinen valokuvakehys 8"

Digitaalinen valokuvakehys 8"

Tuotenumero 18-8171 Malli KD0804-S08-UK

38-3927 KD0804-S08

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

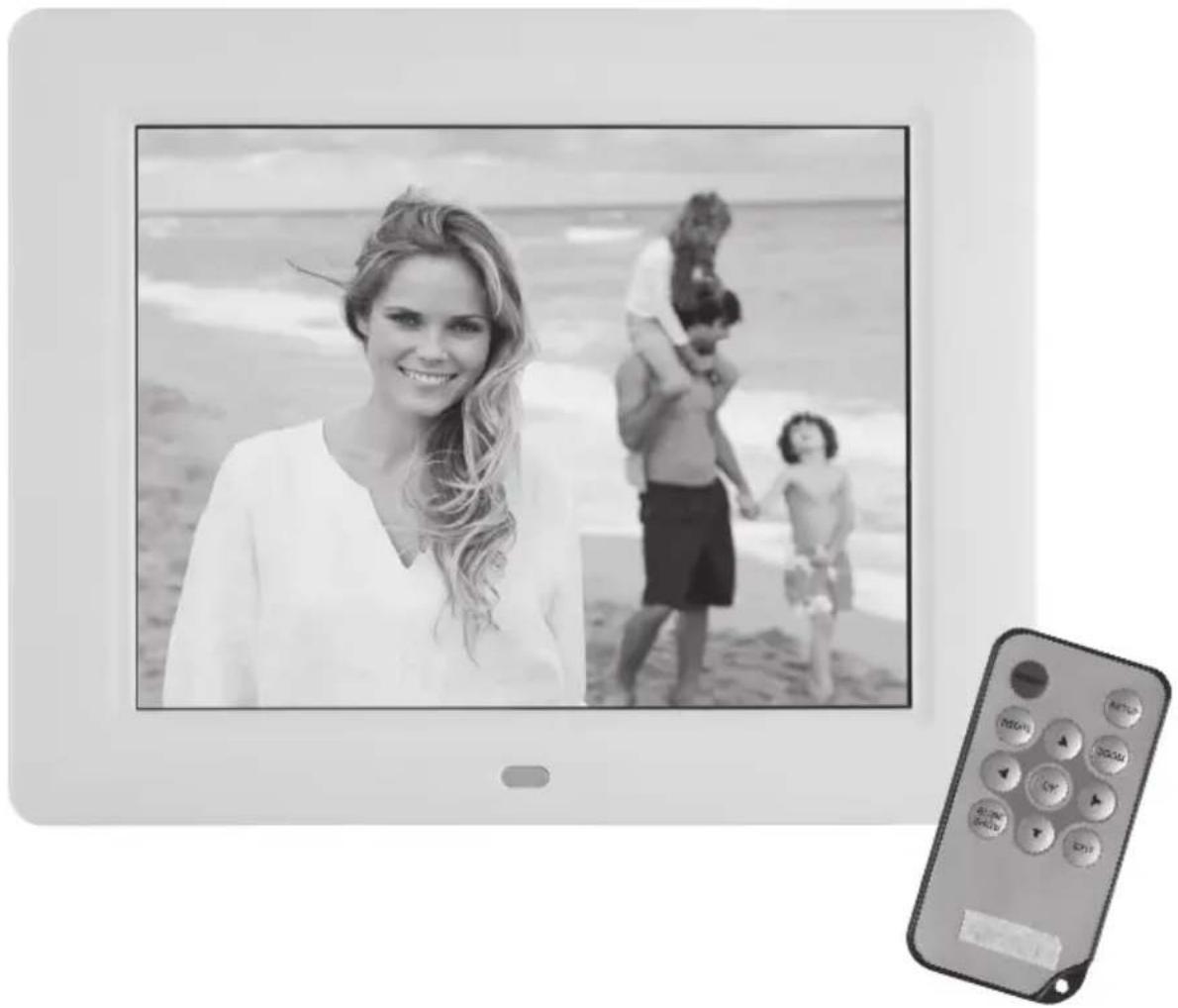

1. Tuotekuvaus

• 8":n digitaalinen valokuvakehys, joka näyttää digitaaliset jpeg-kuvat.
• Liitäntä usb-muistille tai muistikortille (SD/SDHC/MMC).
• Mukana muuntaja ja kaukosäädin.
• Näyttää kellonajan ja kalenterin.
• Kuvaesitys ja 10 eri kuvanvaihtotapaa.

2. Pakkauksen sisältö

• Digitaalinen valokuvakehys
- Käyttöohje
- Muuntaja
- Kaukosäädin

3. Turvallisuus

• Varoitus! Älä avaa laitteen koteloa. Kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja, jotka voivat aiheuttaa sähköiskun.
• Laitteen saa korjata vain alan ammattilainen.
• Älä pura tai muuta laitetta.
• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja.
• Älä peitä ilmanvaihtoaukkoja. Älä myöskään aseta tuotetta lämpimien paikkojen läheisyyteen, esim. lämmittimen tai tv:n päälle tai sohvalle, jossa ilmanvaihtoaukot ovat vaarassa peittyä.
• Irrota muuntaja pistorasiasta, jos et käytä tuotetta pidempään aikaan.
• Tuote on suunniteltu 8–10 tunnin jatkuvaan käyttöön. Vältä käyttämästä sitä pidempään yhtäjaksoisesti. Anna laitteen levähtää hetki, ennen kuin käytät sitä uudestaan.
• Tuote on tarkoitettu vain sisäkäyttöön.
• Älä altista laitetta pitkiä aikoja suoralle auringonpaisteelle.
• Älä käytä laitetta kosteissa, pölyisissä tai likaisissa paikoissa.
• Puhdista näyttö tarvittaessa pehmeällä liinalla, joka on kostutettu miedolla tiskiaineliuoksella.
• Älä irrota muuntajaa toiston aikana. Tämä voi vahingoittaa kehykseen liitettyä muistia. Älä myöskään poista liitettyä muistia toiston aikana.

4. Painikkeet ja toiminnot


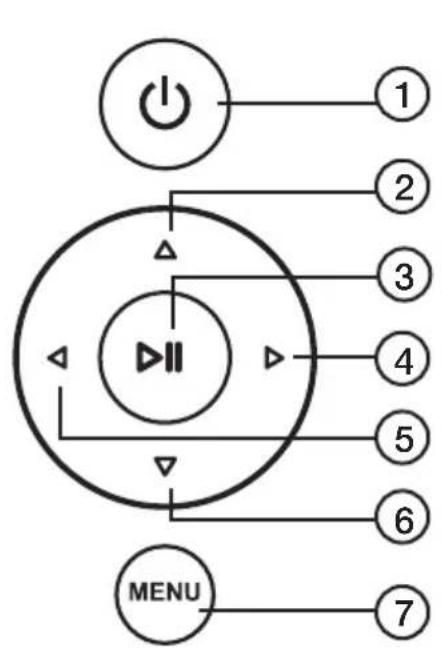

Taustapuolen painikkeet

1. [Virtakytkin.
2. [▲] Siirtää osoitinta ylöspäin.
3. [▶II] Aloittaa/keskeyttää kuvaesityksen tai vahvistaa valinnan.
4. [▶] Siirtää osoitinta oikealle.
5. [◀] Siirtää osoitinta vasemmalle.
6. [▼] Siirtää osoitinta alaspäin.
7. [MENU] Palaa päävalikkoon tai avaa tiedostonhallinta (kopioi/poista tiedostoja).

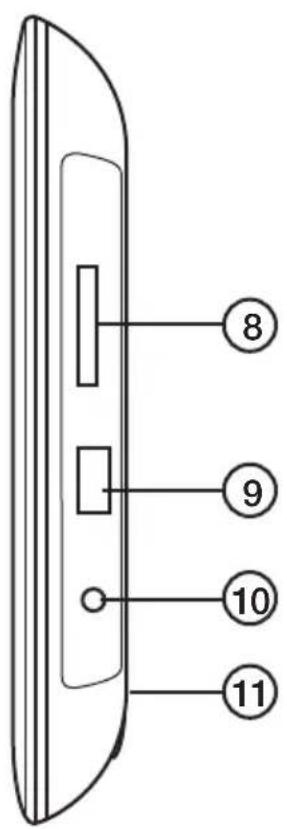

Valokuvakehyksen oikealla sivulla

1. Liitäntä muistikortille: SD/SDHC/MS/MMC
2. Usb-liitäntä
3. DC 5 V
4. Seisontatuki

Kaukosäädin

1. Virtakytkin.
2. [SETUP] Kopioi tai poistaa kuvia.
3. [ROTATE] Kiertää kuvaa (pysäytystilassa, kun näytöllä yksi kuva). Kuva kääntyy 90° vastapäivään joka painalluksella.
4. [▲] Siirtää osoitinta ylöspäin.
5. [ZOOM] Vaihtaa kuvakokoa (pysäytystilassa, kun näytöllä yksi kuva).
6. [◀] Siirtää osoitinta vasemmalle.
7. [OK] Aloittaa/keskeyttää kuvaesityksen tai vahvistaa valinnan.
8. [▶] Siirtää osoitinta oikealle.
9. [SLIDE SHOW] Aloittaa kuvaesityksen välittömästi.
10. [▼] Siirtää osoitinta alaspäin.
11. [EXIT] Palaa päävalikkoon tai edelliseen valikkoon.

Kaukosäätimen pariston vaihtaminen

1. Vedä ulos paristonpidike.
2. Aseta paristo lokeroon merkintöjen mukaisesti siten, että (+)-puoli näyttää ylöspäin.
3. Työnnä paristolokero takaisin paikoilleen.

5. Käyttö

Valokuvakehyksen voi asettaa pöydälle tai muulle vastaavalle pinnalle.

1. Taita esiin kehyksen takana oleva tuki (11).
2. Poista näytön suojakalvo ja irrota muoviliuska kaukosäätimen paristosta.
3. Kytke muuntaja seinäpistorasiaan ja liitä DC-pistoke kehyksen DC 5 V -liitäntään.
4. Liitä valokuvakehykseen muistikortti (SD/SDHC/MC/MMC) tai usb-muisti.
5. Käynnistä valokuvakehys painamalla [☐] (1) tai (12).
6. Kuvaesitys alkaa automaattisesti, mikäli laitteessa on muistikortti tai usb-muisti (joka sisältää kuvia).
7. Avaa päävalikko painamalla kaksi kertaa [EXIT] (7): Photo (kuvat), File (muistin sisältämät kuvat/kansiot), Calendar (kalenteri ja aika) tai Setup (asetukset).
8. Mikäli valitset Photo, saat näkyviin aloituskuvan.

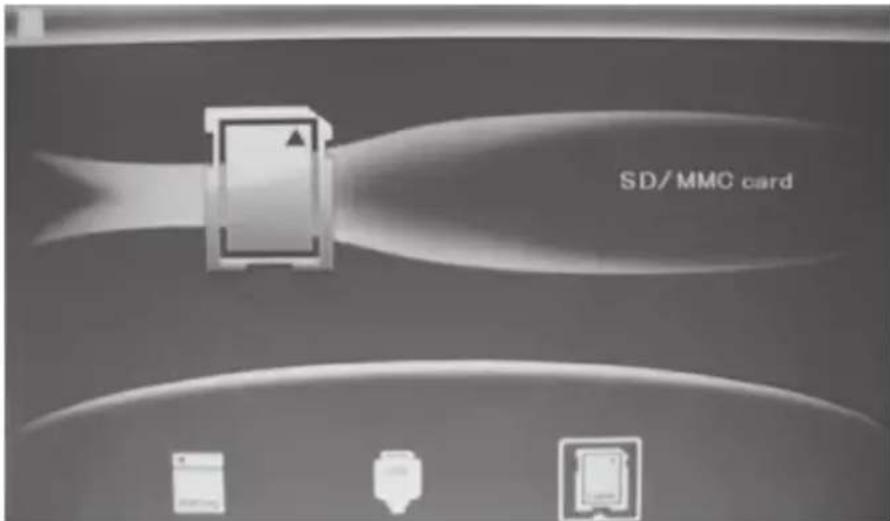

9. Näytöllä näkyy liitettyjä muisteja ilmaisevat kuvakkeet. Aloita kuvien katselu valitsemalla haluamasi muisti ja painamalla [OK] (18).

6.1 Photo (Kuvien katseleminen pienoiskoossa)

Kuvaesitys alkaa välittömästi, kun liität laitteeseen muistikortin.

1. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22).
2. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19).
3. Paina [SETUP] (13).
4. Valitse muistikortti, jossa kuvat ovat.

5. Aloita kuvaesitys painamalla [SLIDE SHOW] (20).

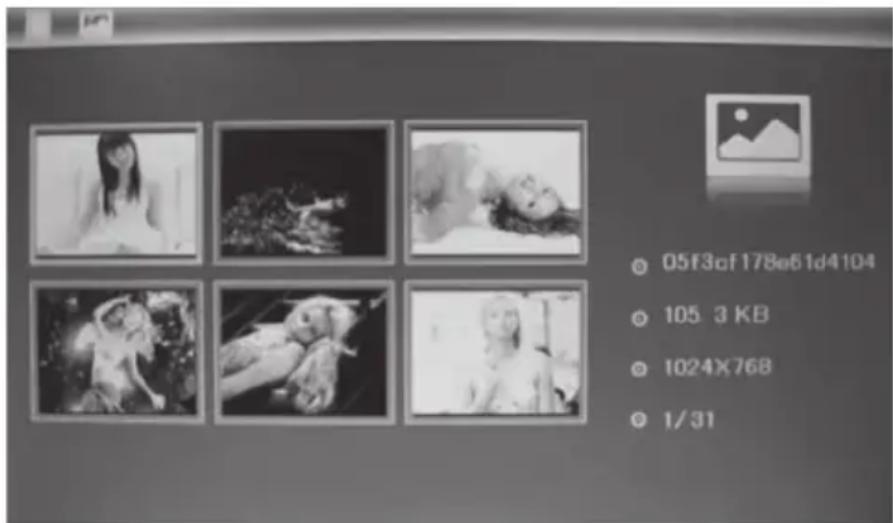

6. Jos haluat katsoa kuvia pienoiskoossa, paina [EXIT] (22).

7. Valitse haluamasi kuva nuolipainikkeilla (2) (4) (5) (6).
8. Näet valitun kuvan tiedot: tiedostonimen, tiedoston koon, kuvan koon ja kuvan numeron sekä muistikortilla/usb-muistissa olevien kuvien kokonaismäärän.
9. Palaa päävalikkoon painamalla [EXIT] (22) tai aloita kuvaesitys valitsemastasi kuvasta painamalla [OK] (18).

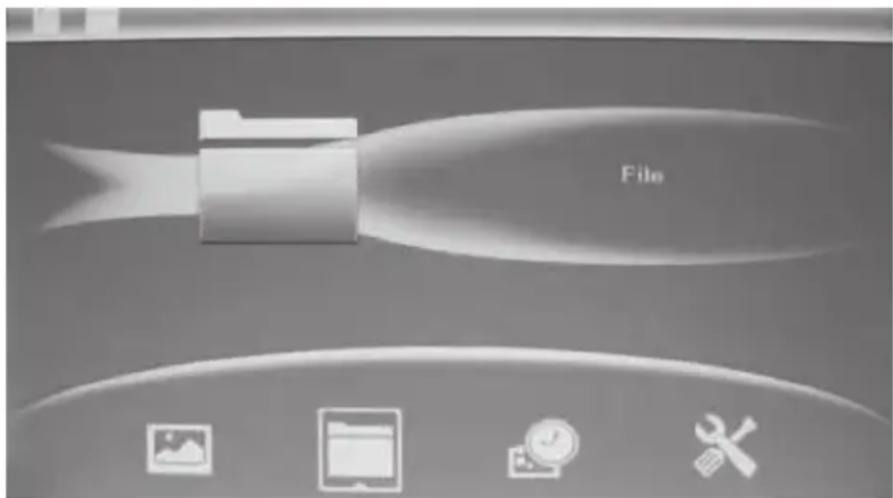

6.2 File (Muistissa olevien tiedostojen ja kansioiden tarkastelu)

1. Valitse liitetty muistikortti nuolipainikkeilla (17) ja (19) ja paina [OK] (18).
2. Näet muistin tiedostoja ja kansioita koskevat tiedot.
3. Valitse haluamasi kuva nuolipainikkeilla (15) ja (21).
4. Käynnistä kuvaesitys valitsemallasi kuvalla painamalla [SLIDE SHOW] (20).

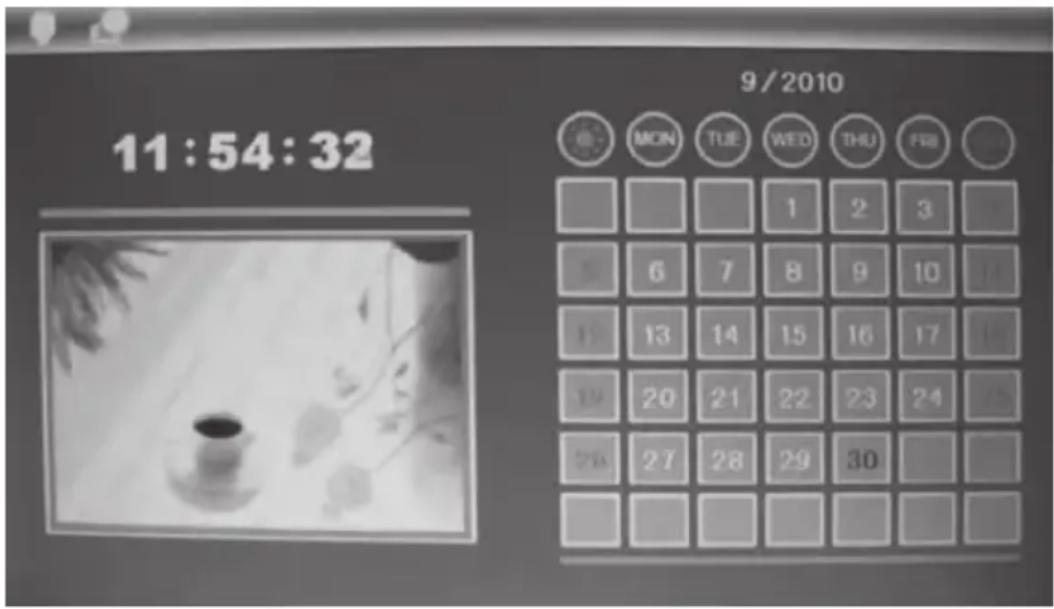

6.3 Calendar (Kalenteri ja aika)

a. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22).
b. Siirry Calendar-kuvakkeen kohdalle nuolipainikkeilla (17) ja (19). Vahvista valinta painamalla [OK] (18).

Aseta kalenteri ja aika seuraavalla tavalla:

a. Palaa päävalikkoon ja avaa Setup (asetukset) ja paina [OK] (18).
b. Valitse Set time/date nuolipainikkeilla (15) ja (21). Vahvista valinta painamalla [OK] (18).
c. Merkittynä on Year (vuosi). Vahvista valinta painamalla [OK] (18). Aseta vuosi nuolipainikkeilla (17) ja (19) (asetustilassa valittu teksti näkyy punaisena). Vahvista valinta painamalla [OK] (18).
d. Aseta samalla tavoin kuukausi, päivä, tunnit, minuutit ja sekunnit.
e. Tallenna asetus siirtymällä kohtaan Save Time nuolipainikkeilla (15) ja (21). Vahvista valinta painamalla [OK] (18). Poistu valikosta painamalla [EXIT] (22).

Aseta ajan näyttötapa seuraavalla tavalla:

a. Siirry kohtaan Set Time Format.
b. Vahvista valinta painamalla [OK] (18).
c. Valitse 12 tai 24 tunnin näyttötapa.
d. Vahvista valinta painamalla [OK] (18). Poistu valikosta painamalla [EXIT] (22).

6.4 Setup (Asetukset)

1. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22).
2. Siirry Setup-kuvakkeen kohdalle nuolipainikkeella [▶] (19).
3. Vahvista valinta painamalla [OK] (18).
4. Palaa normaaliin kuvannäyttöön tehtyäsi asetukset painamalla [MENU].

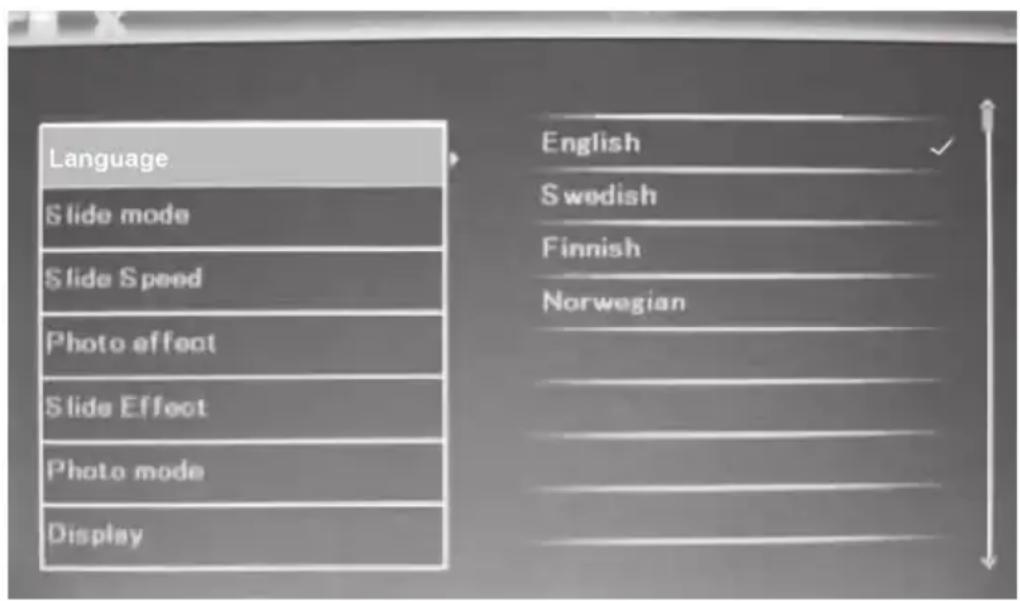

Päävalikon asetukset:

a. Language (kieli): English (enlanti), Swedish (ruotsi), Finnish (suomi) ja Norwegian (norja).
b. Slide mode (kuvannäyttötila): 1, 3 tai 4 kuvaa.
c. Slide speed (aikaviive kuvien vaihdossa): 3 sekuntia–1 tunti.
d. Photo effect (kuvaefekti): Color (väri), Monocrom (mustavalkoinen) tai Sepia (seepia).
e. Slide effect (kuvien vaihtotapa): Random, Split horizontal in jne.
f. Photo mode (kuvakoko): Auto fit, Optimal tai Full.
g. Display Contrast (kontrasti): Brightness (kirkkaus) Saturation (värikylläisyys) ja Tint (sävy).
h. Set time/date (ajan ja päivämäärän asetus): ks. kohta 6.3 Calendar.
i. Set time format (ajan näyttötapa 12 tai 24 tuntia)
j. Format built-in memory (kiinteän muistin formatointi)
k. Reset setting (tehdasasetusten palauttaminen)
I. Exit (lopetus ja normaalinäyttöön paluu)

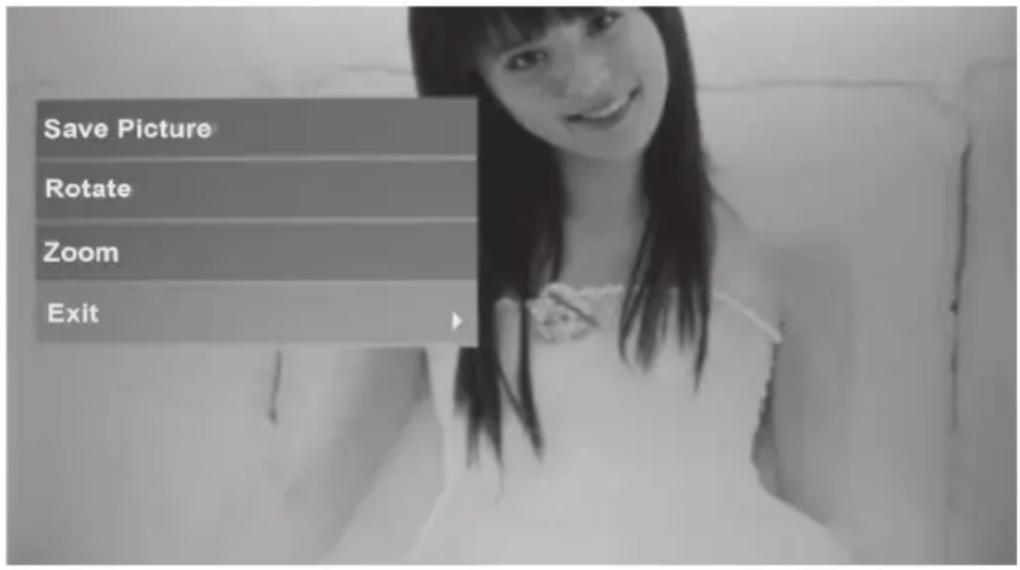

6.5 Kuvien kopioiminen, kiertäminen tai suurentaminen

1. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19).
2. Valitse haluamasi kuva nuolipainikkeilla (15) (17) (19) (21).
3. Paina [OK] (18), kun haluat nähdä koko kuvan.
4. Avaa asetusvalikko painamalla [SETUP] (13).
5. Valitse toiminto: Rotate (kierrä) tai Zoom (suurenna kuvaa).
6. Valitse haluamasi asetukset painamalla useita kertoja [OK]-painiketta (18).
7. Valitse Save Picture ja tallenna muutokset painamalla [OK] (18).
8. Palaa normaaliin kuvien katseluun painamalla [MENU].

6.6 Kuvien poistaminen

1. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19).
2. Valitse poistettava kuva nuolipainikkeilla (15) (17) (19) (21).
3. Avaa asetusvalikko painamalla [SETUP] (13).
4. Valitse toiminto: Delete File (poista merkitty tiedosto) tai Exit (keskeytä).
5. Vahvista valinta painamalla [OK] (18).

7. Huolto ja ylläpito

Pyyhi pehmeällä, kevyesti kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia.

8. Vianhakutaulukko

Vika Toimenpiteet
Laite ei käynnisty. / Laitteessa ei näy kuvaa.	Varmista, että muuntaja on liitetty oikein.
Kaukosäädin ei toimi. •	Tarkista paristo.Suuntaa kaukosäädin valokuvakehystä kohti siten, ettei kaukosäätimen ja kehyksen välissä ole esteitä.
Muistikortilta lukeminen ei onnistu.	Varmista, että laite tukee muistikortin tiedostoja.Ks. Tekniset tiedot.
Kuvat latautuvat eri tahtiin.	Erottelukyvyltään korkeiden kuvien latautuminen kestää kauemmin. Matalaerottelukykyisten kuvien näyttäminen on nopeampaa.Suositeltu erottelukyky on 800x600 kuvapistettä.

9. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

10. Tekniset tiedot

Näyttö 8":n väri-TFT LCD (16x10)

Erottelukyky 800 (H) x 600 (V)

Tarkastelukulma 60° (vasen/oikea/vertikaalinen), 40° (horisontaalinen)

Kontrasti 300:1

Kirkkaus 300 cd/m²

Reaktioaika 20 ms

Käyttöjännite 5 V DC, 1 A muuntajan kautta (100–240 V AC, 50/60 Hz)

Usb-liitäntä USB 2.0

Muistikortin liitäntä SD (Secure Digital), MMC (Multimedia Card), MS (Memory Stick), SDHC (Secure Digital High Capacity)

Kiinteä muisti 8 Mt

Kuvaformaatti JPEG

Käyttölämpötila 0–40 °C (kun ilmankosteus 10–85 % RH)

Mitat 204 x 142 x 23 mm
