Produkttype	8-tommers digital bilderamme
Merke	Clas Ohlson
Modell	KD0804-S08
Skjermstørrelse	8 tommer (16:10 sideforhold)
Oppløsning	800 x 600 piksler
Skjermtype	Farge TFT LCD
Mål	204 x 142 x 23 mm
Strømforsyning	5 V DC, 1 A via medfølgende nettadapter (100-240 V AC, 50/60 Hz)
Støttet minne	SD, SDHC, MMC, MS minnekort; USB 2.0 minnepinner
Internt minne	8 MB
Bildeformat	JPEG
Lysbildefremvisningseffekter	10 overgangsalternativer (f.eks. Tilfeldig, Horisontal deling)
Fotoeffekter	Farge, Sort/hvitt, Sepia
Visningsmoduser	Auto tilpass, Optimal, Full
Kalender og klokke	Ja, med 12/24 timers format
Fjernkontroll	Inkludert (batteri CR2025)
Pleie og vedlikehold	Tørk av med myk fuktig klut; ikke bruk løsemidler eller sterke rengjøringsmidler
Sikkerhetsforholdsregler	Ikke åpne kabinettet; unngå vann; kun innendørs bruk; trekk ut støpselet når ikke i bruk
Reparerbarhet	Kun kvalifiserte serviceteknikere bør reparere; ingen deler som kan repareres av brukeren
Driftstemperatur	0 °C til 40 °C (10-85% RH)

Ofte stilte spørsmål - KD0804-S08 Clas Ohlson

Hvordan starter jeg lysbildefremvisningen automatisk?

Lysbildefremvisningen starter automatisk når et minnekort eller en USB-pinne med bilder settes inn og rammen slås på. Hvis ikke, trykk på SLIDE SHOW-knappen på fjernkontrollen.

Hvilke minnekort støttes?

Rammen støtter SD, SDHC, MMC og Memory Stick (MS)-kort. Den har også en USB 2.0-port for USB-minnepinner.

Kan jeg justere hastigheten på lysbildefremvisningen?

Ja, gå til Oppsett-menyen og velg Bildhastighet. Du kan stille den inn fra 3 sekunder opp til 1 minutt.

Hvordan stiller jeg inn tid og dato?

Fra hovedmenyen, gå til Oppsett → Still inn tid/dato. Bruk piltastene til å justere år, måned, dag, time, minutt og sekund. Trykk OK for å bekrefte hvert trinn og lagre til slutt.

Hva gjør jeg hvis fjernkontrollen ikke fungerer?

Kontroller at batteriet (CR2025) er satt inn riktig med +-siden opp. Pek fjernkontrollen direkte mot rammen uten hindringer. Hvis den fortsatt ikke virker, bytt batteri.

Hvordan kan jeg rotere et bilde?

Mens du ser på et enkeltbilde i pausemodus, trykk på ROTATE-knappen på fjernkontrollen. Hvert trykk roterer bildet 90° mot klokken.

Hvorfor lastes noen bilder sakte?

Bilder med høy oppløsning tar lengre tid å laste. For raskere visning, bruk bilder med en oppløsning på 800 x 600 piksler eller lavere, som er rammens opprinnelige oppløsning.

Kan jeg slette bilder direkte fra rammen?

Ja, marker bildet i miniatyrvisning, trykk SETUP på fjernkontrollen, velg Slett fil, og trykk OK for å bekrefte.

Hva er anbefalte driftsforhold?

Bruk rammen innendørs ved temperaturer mellom 0 °C og 40 °C med luftfuktighet 10-85% RH. Unngå direkte sollys og fuktige omgivelser.

Hvordan rengjør jeg skjermen?

Bruk en myk, fuktig klut med litt oppvaskmiddel om nødvendig. Bruk aldri løsemidler eller sterke rengjøringsmidler. Trekk ut støpselet før rengjøring.

BRUKSANVISNING KD0804-S08 Clas Ohlson

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Produktbeskrivelse

• 8" digital fotoramme for visning av digitale jpeg-bilder.
• Tilkobling for usb-minne eller minnekort (SD/MMC/SDHC).
• Strømadapter og fjernkontroll medfølger.
• Viser klokkeslett og dato.
• Automatisk bildeframvisning med 10 forskjellige bildeoverganger.

2. Forpakningen inneholder

• Digital fotoramme
• Bruksanvisning
• Strømadapter
• Fjernkontroll

3. Sikkerhet

• Advarsel! Dekselet må ikke åpnes. Farlig spenning finnes ubeskyttet på visse komponenter inne i produktet. Kontakt med disse kan gi elektrisk støt.
• Produktet må kun repareres av kyndig servicepersonell.
• Produktet må ikke demonteres eller endres på.
• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk.
• Ventilasjonsåpningene må ikke tildekkes. Plasser heller ikke produktet i nærheten av varme steder, som f.eks. like over et varmeelement, oppå tv eller i en sofa hvor ventilasjonsåpningene blokkeres.
• Strømadapteren må kobles fra strømuttaket dersom produktet ikke skal brukes på en stund.
• Produktet er konstruert for 8 til 10 timers kontinuerlig drift. Unngå å bruke det i lengre tid i strekk enn dette. La produktet hvile en stund før det brukes igjen.
• Produktet er kun beregnet for innendørs bruk.
• Unngå å utsette produktet for direkte sollys over lang tid.
• Bruk aldri dette produktet i støvete, fuktige eller skitne miljøer.
• Benytt kun en myk, lett fuktet klut og mildt vaskemiddel ved rengjøring av skjermen.
• Nettadapter må ikke kobles fra, mens spilling pågår. Det er fare for at det tilkoblede minnet skades. Ta heller ikke bort det tilkoblede minnet mens spilling pågår.

4. Knapper og funksjoner


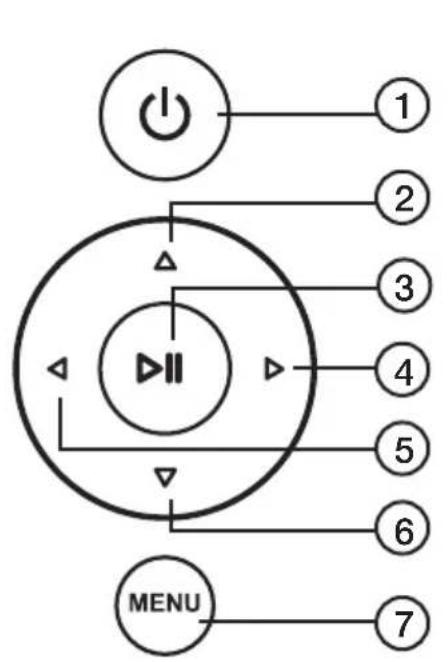

Taster på baksiden

1. [ ⏻ Strømbryter av/på.
2. [▲] Flytte markøren oppover.
3. [▶II] Trykk for å starte bildeframvisningen, ta pause eller for å bekrefte et valg.
4. [▶] Flytte markøren til høyre.
5. [◀] Flytte markøren til venstre.
6. [▼] Flytte markøren nedover.
7. [MENU] Trykk for å gå tilbake til hovedmenyen eller åpne filhåndteringen (kopiere/slette filer)

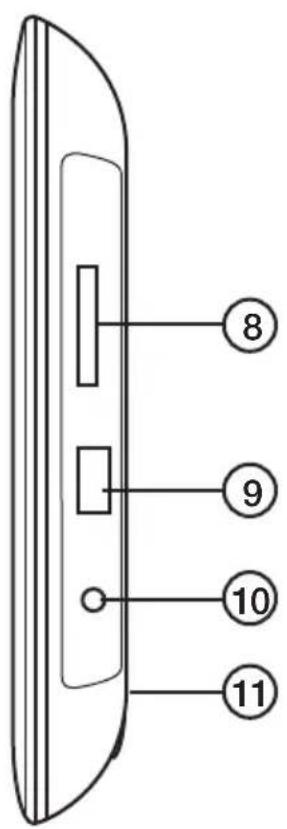

På fotorammens høyre side

1. Tilkobling for minnekort: SD/SDHC/MS/MMC
2. Usb-tilkobling
3. 5 V DC
4. Støtte som kan felles ut

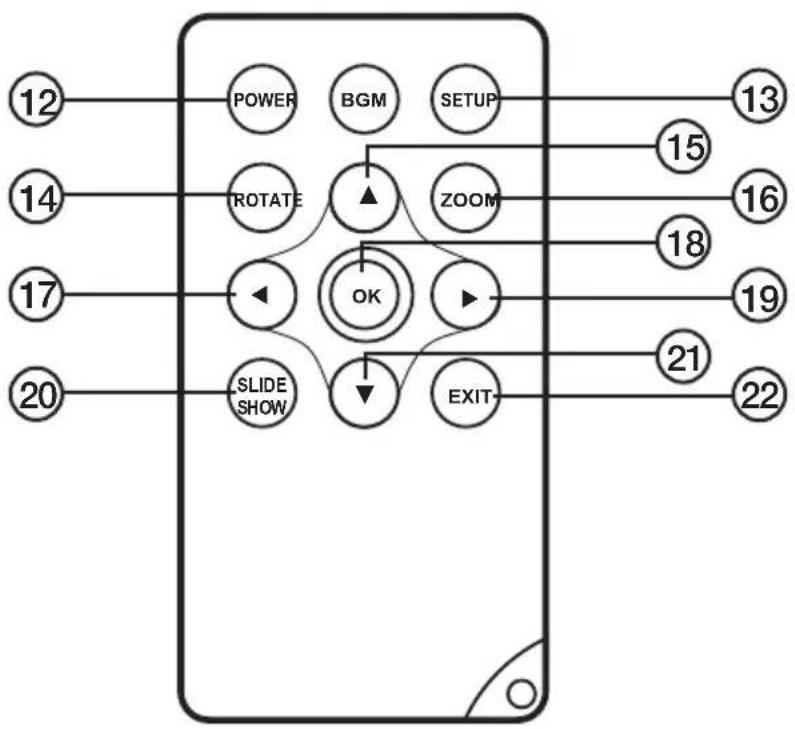

Fjernkontroll

1. Strømbryter på/av.
2. [SETUP] Kopiere eller slette bilder.
3. [ROTATE] Rotere bilde (i pausemodus ved enkeltbildevisning).

Trykk for å rotere bildet 90° motsols, ett trinn av gangen.

1. [▲] Flytte markøren oppover.
2. [ZOOM] Endre bildestørrelse (i pausemodus ved enkeltbildevisning).
3. [◀] Flytte markøren til venstre.
4. [OK] Starte bildeframvisning, ta pause eller bekrefte valg.
5. [▶] Flytte markøren til høyre.
6. [SLIDE SHOW] Starte bildeframvisningen direkte.
7. [▼] Flytte markøren nedover.
8. [EXIT] Gå tilbake til hovedmenyen eller gå til tidligere menyer.

Skifte batteri i fjernkontrollen

1. Trekk batteriholderen ut.
2. Legg batteriet i. Følg merkingen for å plassere det riktig.
3. Skyv holderen inn igjen.

5. Bruk

Fotorammen er beregnet for å stå på et bord eller liknende.

1. Brett ut støtten (11) som er på rammens bakside.
2. Fjern beskyttelsesfilmen fra displayet og plastremsen fra batteriet i fjernkontrollen.
3. Støpselet plugges så til et strømuttak og et DC5 V-uttaket på fotorammen.

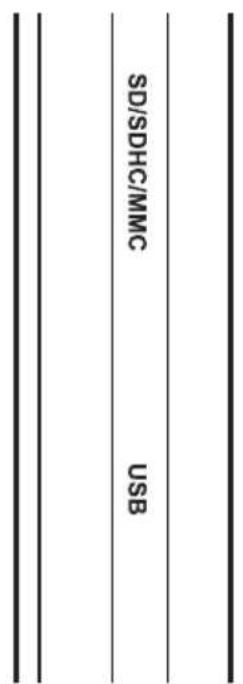

4. Et minnekort av typen SD/SDHC/MMC/MS eller usb kobles til fotorammen.

5. Trykk på ⚪ (1) eller (12) for å slå på fotorammen.

6. Bildeframvisningen starter automatisk hvis minnekort eller usb-minne (med bilde) er koblet til.

7. Trykk to ganger på [EXIT] (7) for å åpne hovedmenyen: Photo (bilder), File (viser minnets innhold av bilder/mapper), Calendar (viser kalender og tid) eller Setup (innstillinger).

8. Hvis man markerer Photo vil startbildet vises.

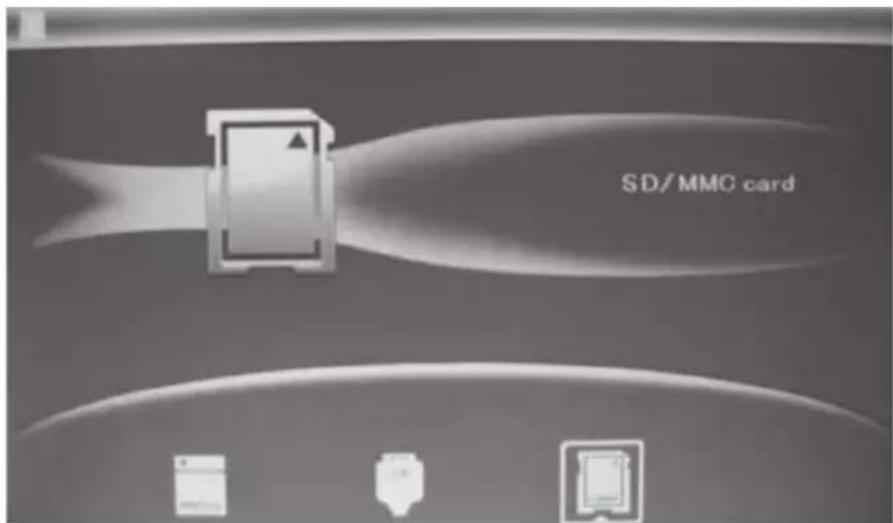

9. Symboler for tilkoblet minne vises på skjermen. Merk ønsket minne og trykk [OK] for å starte bildeframvisningen.

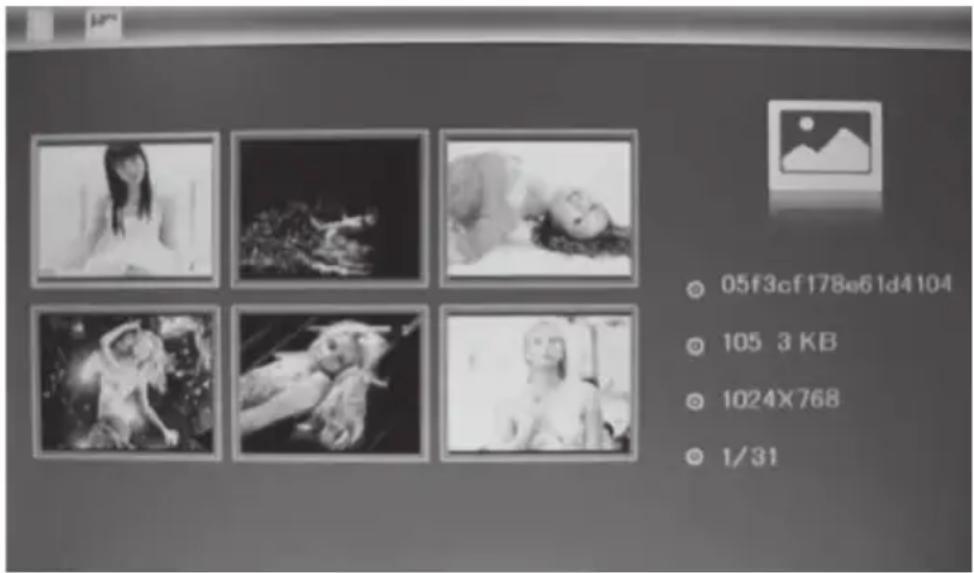

6.1 Photo - Her vises bilder som miniatyrer

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).
3. Trykk på [SETUP] (13).
4. Merk minnekortet der bildene er lagret.

5. Trykk på [SLIDE SHOW] (20) for å starte framvisningen.

6. Trykk på [EXIT] (22) for å vise bildene som miniatyrer.

7. Merk ønsket bilde med retningstastene (2)(4)(5) eller (6).
8. Informasjon om det merkede bildet vises: Filnavn, filstørrelse, bildestørrelse og bildenummer samt det totale antall bilder på minnekortet/usb-minnet.
9. Trykk på [EXIT] (22) for å gå tilbake til hovedmenyen eller på [OK] (18) for å starte framvisningen fra det merkede bildet.

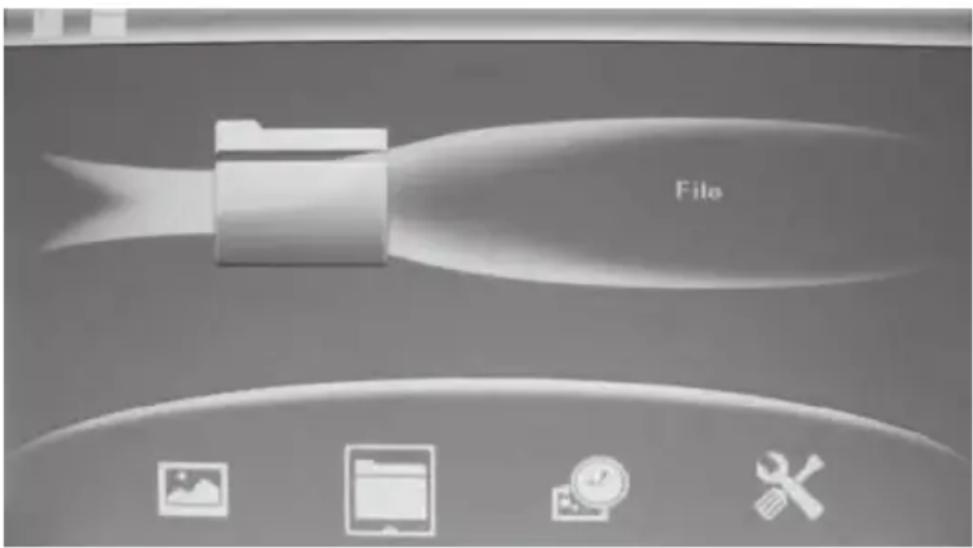

6.2 File – Her vises filer og mapper som er på minnet

1. Merk ønsket minnekort med retningstastene (17)(19) og trykk [OK] (18).
2. Informasjon om minnets innhold av filer og mapper vises.
3. Merk ønsket bilde med retningsknappene (15) eller (21).
4. Trykk på [SLIDE SHOW] (20) for å starte bildeframvisning fra det markerte bildet.

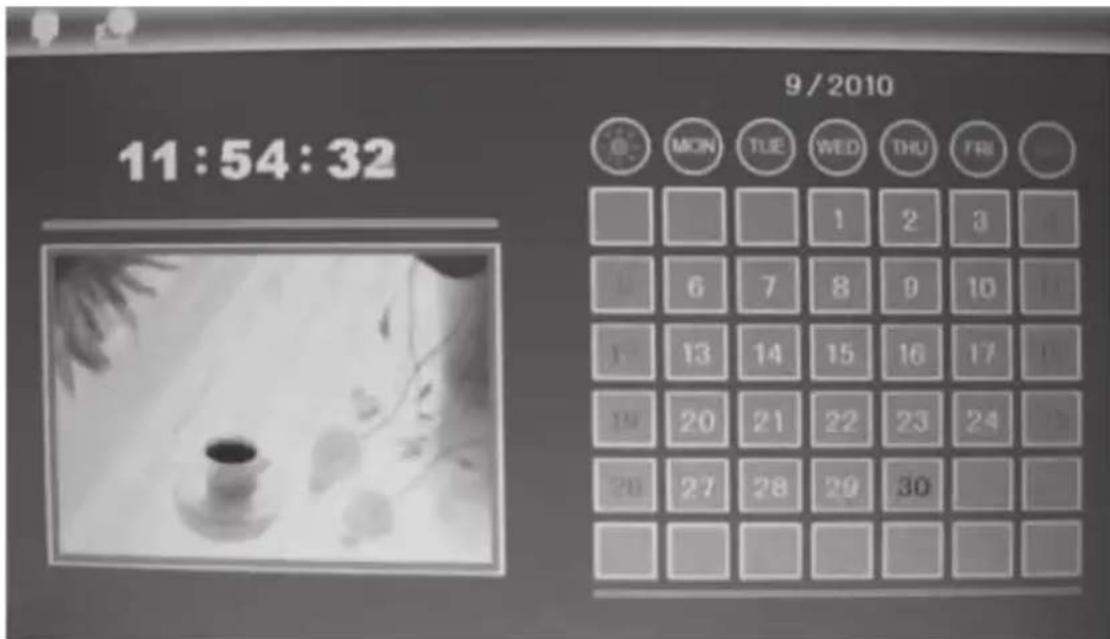

6.3 Calendar – Her vises kalender og tid

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenven.
2. Gå til kalenderikonet med retningstastene (17) eller (19). Trykk på [OK] (18) for å bekrefte.

Klokkeslett og dato stilles inn slik:

a. Gå tilbake til hovedmenyen for å åpne Setup (innstillinger) og trykk [OK] (18).
b. Merk Set time/date med retningsknappene (15) eller (21). Trykk på [OK] (18) for å bekrefte.
c. Merk Year (år) og trykk på [OK] (18) for å bekrefte. Still inn riktig årstall med retningstastene (17) eller (19) (I innstillingsmodus blir den merkede teksten rød). Trykk på [OK] (18) for å bekrefte.
d. Fortsett på samme måten med måned, dag, time, minutt og sekund.
e. Gå til Save Time med retningstastene (15) eller (21) for å lagre innstillingen. Trykk på [OK] (18) for å bekrefte. Gå ut av menyen med [EXIT] (22).

Visningsformat for tid stilles inn slik:

a. Gå ned til Set Time Format.
b. Trykk på [OK] (18) for å bekrefte.
c. Velg mellom 12- eller 24-timers visning.
d. Trykk på [OK] (18) for å bekrefte. Gå ut av menven med [EXIT] (22).

6.4 Setup (innstillinger)

1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen.
2. Gå til Setup-ikonet med retningstastene [▶] (19).
3. Trykk på [OK] (18) for å bekrefte.
4. Trykk på [MENU] for å gå tilbake til normal bildevisning när du er ferdig med innstillingene.

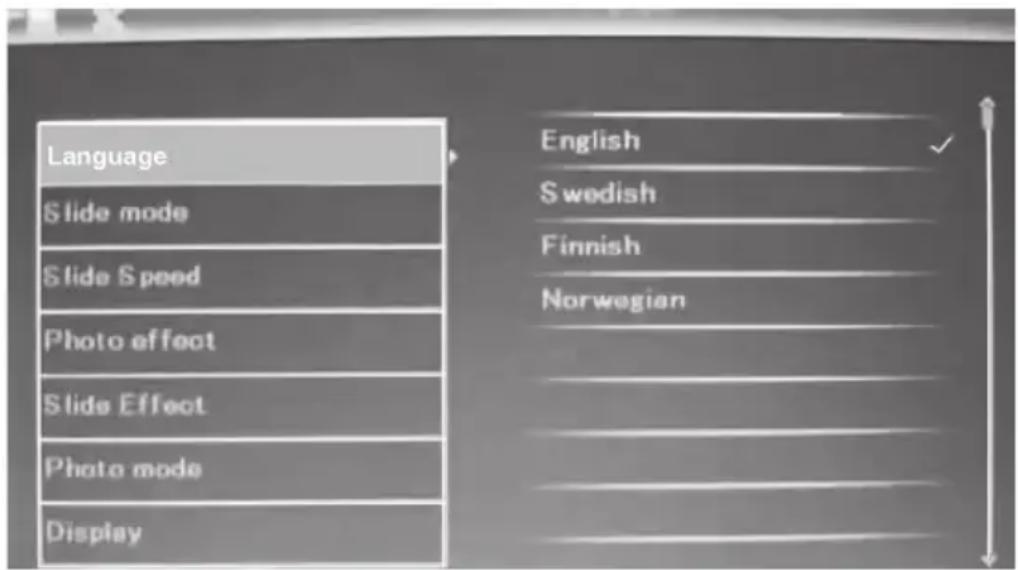

Hovedmenyen har innstillinger for:

a. Language (språk) English, Swedish, Finnish eller Norwegian.
b. Slide mode (bildeframvisningsmodus) 1 bilde, 3 bilder eller 4 bilder vises.
c. Slide speed (tidsintervallet mellom bildeskiftet). Fra 3 sekunder til 1 time.
d. Photo effect (bildeeffekt) Color (farge), Mono (svart/hvit) Sepia (sepiatonet).
e. Slide effect (effekt ved bildeovergang) Random, Split horizontal in etc.
f. Photo mode (bildestørrelse) Auto fit, Optimal eller Full.
g. Display Contrast (kontrast) Brightness (lysstyrke) Saturation (fargemetting) og Tint (nyanse).
h. Set time/date (innstilling av klokkeslett og dato) (se avsnitt 6.3 Calendar).

i. Set time format (visning i 12- eller 24-timers format).
j. Format built-in memory (formatere det innebygde minnet).
k. Reset setting (stille tilbake til fabrikkinnstillingene).
I. Exit (avslutte og gå tilbake til normalvisning).

1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).

2. Merk ønsket bilde med retningstastene (15)(17)(19) eller (21).

3. Trykk på [OK] (18) for å vise hele bildet.

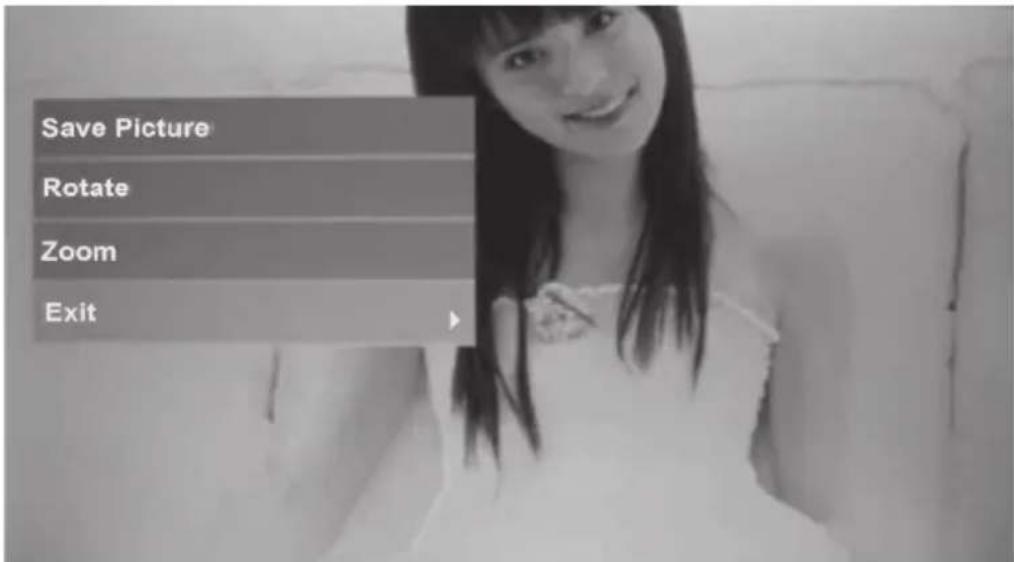

4. Trykk på [SETUP] (13) slik at innstillingsruten åpnes.

5. Innstillingene åpnes. Merk ønsket funksjon: Rotate (rotere) eller Zoom (forstørre bilde).

6. Innstillingene foretas ved å trykke flere ganger på [OK] (18) til bildet blir riktig.

7. Merk Save Picture og trykk på [OK] for å lagre bildet som du har endret.

8. Trykk på [MENU] for å gå tilbake til normal bildevisning.

1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19).

2. Bildet som skal slettes merkes med knappene (15)(17)(19) eller (21).

3. Trykk på [SETUP] (13) slik at innstillingsruten åpnes.

4. Innstillingene åpnes. Merk ønsket funksjon: Delete File (slette merket fil) eller Exit (avbryt).

5. Trykk på [OK] (18) for å bekrefte.

7. Stell og vedlikehold

Rengjør med en myk og lett fuktet klut. Bruk aldri løsningsmiddel eller sterke rengjøringsmidler.

8. Feilsøking

Symptom Tiltak
Enheten starter ikke / Det kommer ikke opp noe bilde på skjermen.	Kontroller at strømledningen er riktig satt i.
Fjernkontrollen fungerer ikke • Kontroller batteriet.• Vend fjernkontrollen mot fotorammen og påse at det ikke er hindringer mellom fotorammen og fjernkontrollen.
Minnekortet kan ikke leses. Kontroller at filene på minnekortet støttes av bilderammen. Se Spesifikasjoner.
Enkelte bilder lades fortere enn andre.	Bilder med høy oppløsning tar lengre tid å laste ned. Bruk bilder med lavere oppløsning for raskere vising.Anbefalt oppløsning er 800 x 600 punkter.

9. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

10. Spesifikasjoner

Skjerm: 8" farge TFT-LCD (16 x10)

Oppløsning: 800 (h) x 600 (v)

Betraktingsvinkel: 60° (venstre/høyre/vertikalt), 40° (horisontalt)

Kontrast: 300:1

Lysstyrke: 300 cd/m²

Responstid: 20 ms

Spenning: 5 V DC, 1 A via medfølgende batterieliminator

Brukstemperatur: 0 °C \~ 40 °C (ved luftfuktighet mellom 10 og 85 % RH)

Størrelse: 204 x 142 x 23 mm
