Produkttyp	Digital färg-LCD-TV
Modellnamn	KDL-32EX703
Märke	Sony
Skärmens diagonal	32 tum (cirka 80,1 cm)
Skärmupplösning	1920 x 1080 (Full HD)
Analogt system	B/G/H, D/K, L, I
Digitalt system	DVB-T2, DVB-T, DVB-C (MPEG-2 och H.264/MPEG-4 AVC)
Högtalareffekt	10 W + 10 W
Strömförbrukning (standardläge)	67 W
Strömförbrukning (livligt läge)	91 W
Strömförbrukning i standby	0,23 W (15 W vid aktiverad snabbstart)
Årlig energiförbrukning (genomsnittlig)	98 kWh
Strömförsörjning	220–240 V AC, 50 Hz
Mått med stativ (bredd x höjd x djup)	81,1 x 53,9 x 25,0 cm
Mått utan stativ (bredd x höjd x djup)	81,1 x 50,7 x 6,5 cm
Vikt med stativ	12,7 kg
Vikt utan stativ	10,7 kg
Ingångar/utgångar	4x HDMI, 1x SCART, 1x Component IN, 1x AV, 1x USB, 1x LAN, 1x optisk ljudutgång, 1x hörlurar, 1x PC IN
Extra funktioner	i-Manual, EPG, Energy Saving Switch, SYNC-läge, barnlås
Medföljande tillbehör	Strömkabel, fjärrkontroll, AAA-batterier (2), kabelhållare, skruvar till stativ

Vanliga frågor - KDL-32EX703 SONY

Hur slår jag på min Sony KDL-32EX703 TV?

Tryck på ⏻-knappen på TV:n eller på fjärrkontrollen. Kontrollera att strömkabeln är ansluten till vägguttaget och om modellen har en ENERGY SAVING SWITCH-knapp måste den vara i på-läget (●).

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera batterierna i fjärrkontrollen och byt ut dem om de är slut. Se till att det inte finns några hinder mellan fjärrkontrollen och TV:n. Om TV:n är i SYNC-läge, tryck på SYNC MENU-knappen och välj alternativet för att styra TV:n.

Hur gör jag den första konfigurationen av TV:n?

Vid första start visas en språkmeny. Följ instruktionerna på skärmen. Du kan välja kanalsökningsläge (snabb eller fullständig). För kabel-TV väljer du Kabel och Snabbsökning. Kontakta din kabelleverantör för lämpliga frekvens- och nätverks-ID-inställningar.

Hur använder jag den inbyggda i-Manualen?

Tryck på HOME-knappen på fjärrkontrollen och välj sedan i-Manual-ikonen. Navigera med pilknapparna. Du hittar information om funktioner, felsökning och inställningar.

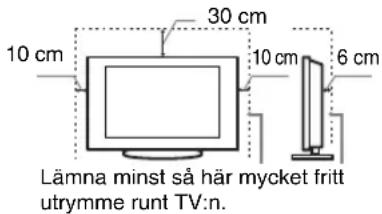

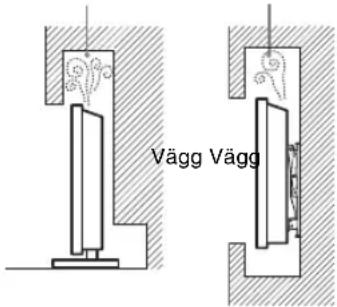

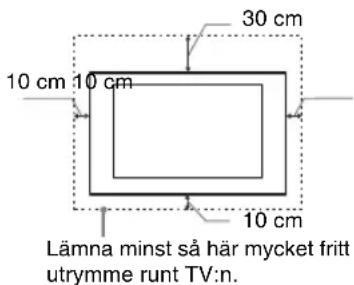

Vilka ventilationskrav finns?

Lämna minst 10 cm fritt utrymme runt TV:n. Täck inte över ventilationsöppningarna. Installera inte TV:n i en sluten hylla utan tillräcklig luftcirkulation. Använd original Sony-väggfäste för korrekt ventilation.

Vad betyder blinkande röd standby-indikator?

Blinkandet indikerar att självdiagnosfunktionen har aktiverats. Räkna antalet blinkningar mellan tvåsekunderspauserna. Stäng av TV:n, koppla bort strömmen och kontakta Sony-service med antalet blinkningar.

Hur skyddar jag TV:n mot att välta?

Använd den medföljande linan och skruvarna (ingår inte i setet): skruva en träskruv i stativet och en skruv i monteringshålet på TV:ns baksida. Koppla ihop dem med linan. Detta förhindrar att TV:n välter.

Hur rengör jag skärmen och TV:ns hölje?

Koppla bort strömkabeln före rengöring. Använd en mjuk, torr trasa för att ta bort damm. Vid behov fukta trasan lätt med utspätt milt rengöringsmedel. Spruta inte vatten eller rengöringsmedel direkt. Undvik slipande medel, alkohol, bensin eller lösningsmedel.

Vad är PIN-koden för barnlåset om jag har glömt den?

Ange koden 9999. Denna kod accepteras alltid som huvudkod för Barnlås-funktionen.

Stöder TV:n DivX-teknik?

Ja, TV:n är DivX Certified. Du kan spela upp filmer i DivX-format. För att använda DivX VOD måste du registrera enheten genom att generera en registreringskod i installationsmenyn och ange den på webbplatsen vod.divx.com.

BRUKSANVISNING KDL-32EX703 SONY

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Tillverkare av denna produkt är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service- och garantiärenden, var vänlig se separat service- och garantidokument.

Anmärkningar om digital TV

• Funktioner avseende digital TV (DVB fungerar endast i länder eller områden där DVB-T (MPEG-2 och H.264/MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TV-apparat.
• Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.
• Denna TV följer gällande specifikationer för DVB-T och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T digitala marksändningar och DVB-C digitala kabelsändningar.
• Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer.

För en lista på kompatibla kabeloperatörer, var god besök vår supportsida:

• Bruksanvisningen till denna TV innehåller instruktioner för att "Montera väggfästet".
• Illustrationerna i denna bruksanvisning visar KDL-40EX700-serien såvida inget annat anges.
• Det "x" som visas i modellnamnet motsvarar ett siffervärde som är relaterat till design, färg eller TV-system.

Information om varumärken

DVB är ett registrerat varumärke tillhörande DVB Project.

HDMI, HDMI-logon och High-Definition Multimedia Interface är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder.

DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance.

DivX® är en videokomprimeringsteknik som är utvecklad av DivX, Inc.

DivX, DivX Certified, och tillhörande logotyper är varumärken som ägs av DivX, Inc. och används under licens.

OM DIVX VIDEO: DivX® är ett digitalt videoformat som är skapat av DivX, Inc. Detta är en officiell DivX-certifierad enhet som spelar upp DivX-video. Besök www.divx.com för mer information och programverktyg för att konvertera dina filer till DivX-video.

OM DIVX VIDEO-ON-DEMAND: Denna DivX Certified®-enhet måste registreras för att det ska gå att spela upp innehåll enligt DivX Video-on-Demand (VOD). För att generera registreringskoden, sök upp avsnittet DivX VOD i inställningsmenyn device. Gå till vod.divx.com med denna kod för att fullfölja registreringsprocessen och lära dig mer om DivX VOD.

Tillverkas på licens från Dolby Laboratories. Dolby och den dubbla Dsymbolen är varumärken tillhörande Dolby Laboratories.

"BRAVIA" och BIRAVIA varumärken tillhörande Sony Corporation.

"XMB" och "xross media bar" är varumärken tillhörande Sony Corporation och Sony Computer Entertainment Inc.

Innehållsförteckning

Sätta i batterier i fjärrkontrollen....3

Installation

Montering av bordsstativet (förutom KDL-60EX70x) 4

Ansluta en antenn/digitalbox/inspelare (t ex en DVD-inspelare)....4

Förhindra att din TV välter 5

Binda ihop kablarna 5

Utföra startinställningar 6

Demontera bordsstativet från TV:n....6

Se på TV

Titta på program....7

Använda TV:s funktioner....7

Använda i-Manual 8

Övrig information

Felsökning....9

Specifikationer 10

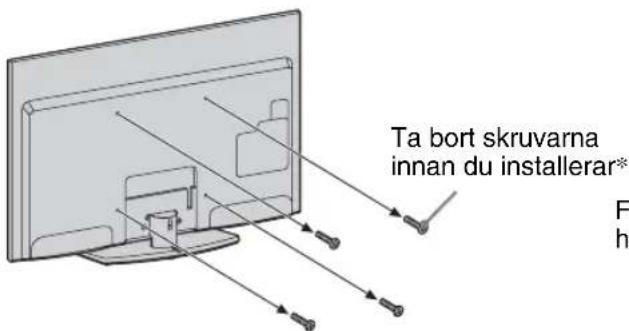

Installera tillbehören (väggfäste)....12

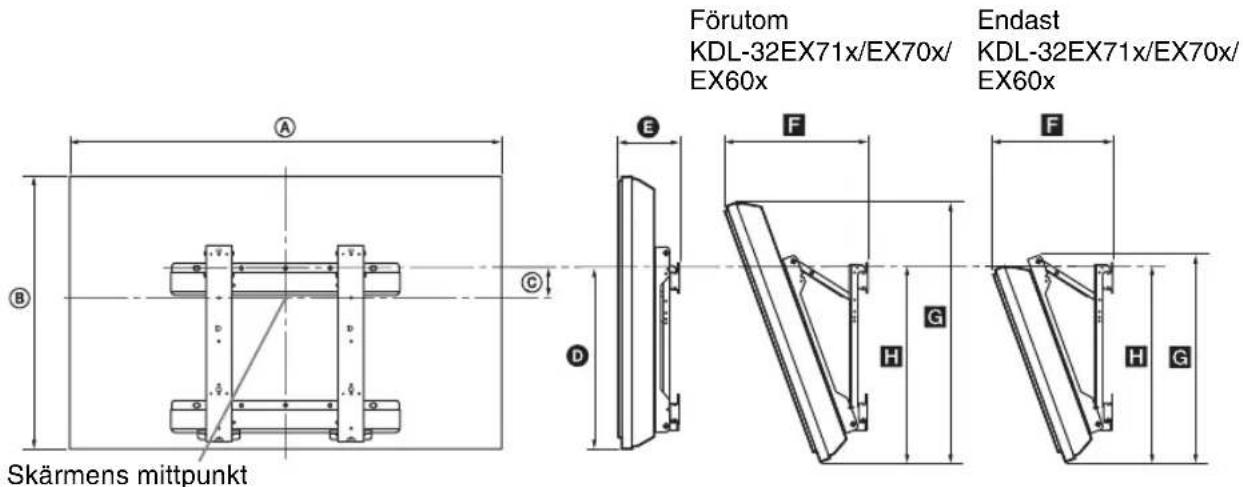

Tabell över TV:ns installationsmått....13

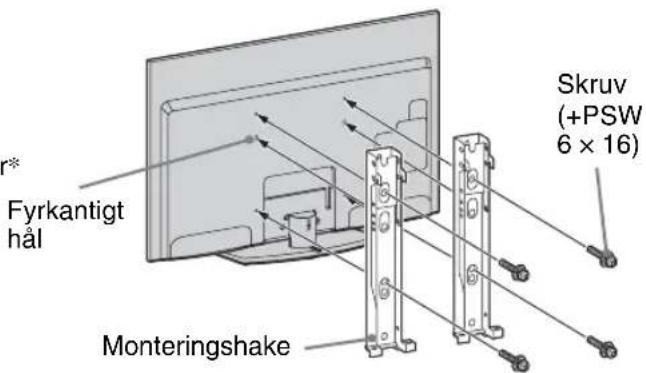

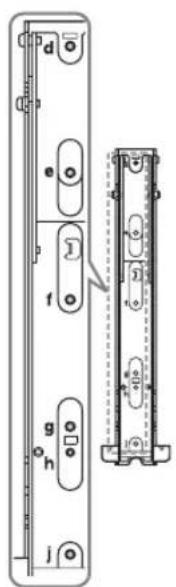

Figurer och tabeller över skruvarnas och hakens placering ....14

Säkerhetsinformation....15

Säkerhetsföreskrifter....16

- Bruksanvisning finns inbyggd i din BRAVIA TV. Se "Använda i-Manual" för instruktioner på hur du använder den (sidan 8).

- Läs avsnittet "Säkerhetsinformation" (sidan 15) i denna bruksanvisning innan TV:n används. Spara bruksanvisningen för framtida referens.

(förutom KDL-60EX70x)

Fästskruvar för stativ (M5 × 16) (4)

(förutom KDL-60EX70x)

Monteringsskruvar för stativ (M5 × 16) (4)

(endast för KDL-40/32EX71x, KDL-40/

32EX70x och KDL-40/32EX60x)

*1 Det bakre stativskyddet sitter monterat på stativet från fabriken för KDL-55/46EX71x och KDL-60/52/46EX70x.

^*2 Montera bordsstativet med de medföljande monteringsskruvarna för KDL-40/32EX71x, KDL-40/32EX70x och KDL-40/32EX60x. Se bifogade monteringsanvisningar för bordsstativet för att montera det.

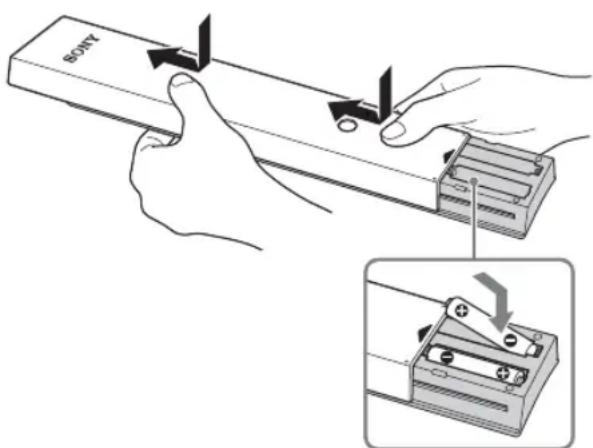

Sätta i batterier i fjärrkontrollen

① Ta bort skyddsarket.

② Tryck och skjut skyddet uppåt.

Montering av bordsstativet (förutom KDL-60EX70x)

1 Se bifogade broschyr bordsstativ för rätt montering på vissa TV-modeller.

2 Placera TV-apparaten på bordsstativet.

3 Förankra TV-apparaten på bordsstativet efter de pilmarkeringar ♠ som markerar skruvhålen för de medföljande skruvarna.

- Om du använder en elektrisk skruvdragare, ställ in åtdragningsmomentet på cirka 1,5 N·m {15 kgf·cm}.

4 Montera det medföljande bakre stativskyddet på bordsstativet efter att alla skruvar har dragits åt för KDL-40/32EX71x, KDL-40/32EX70x och KDL-40/32EX60x.

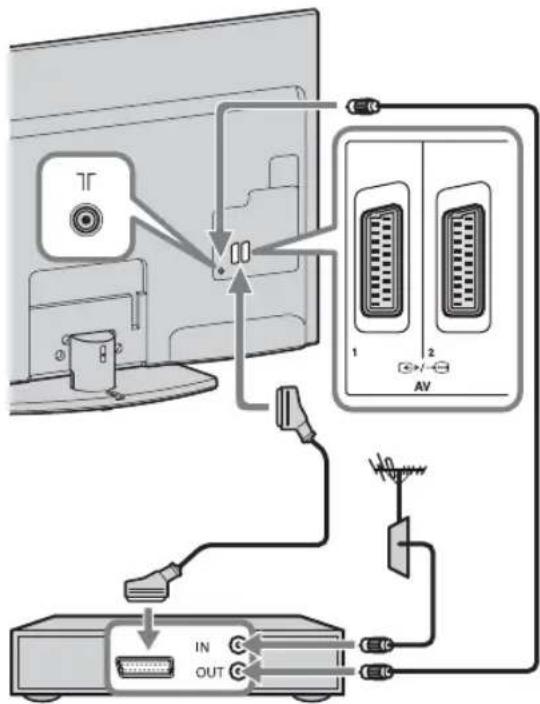

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med SCART

Digitalbox/inspelare (t ex DVD-inspelare)

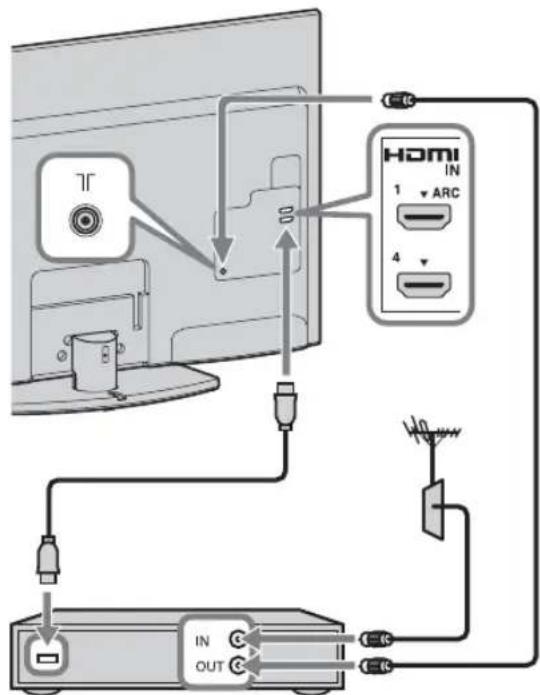

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med HDMI

Digitalbox/inspelare (t ex DVD-inspelare)

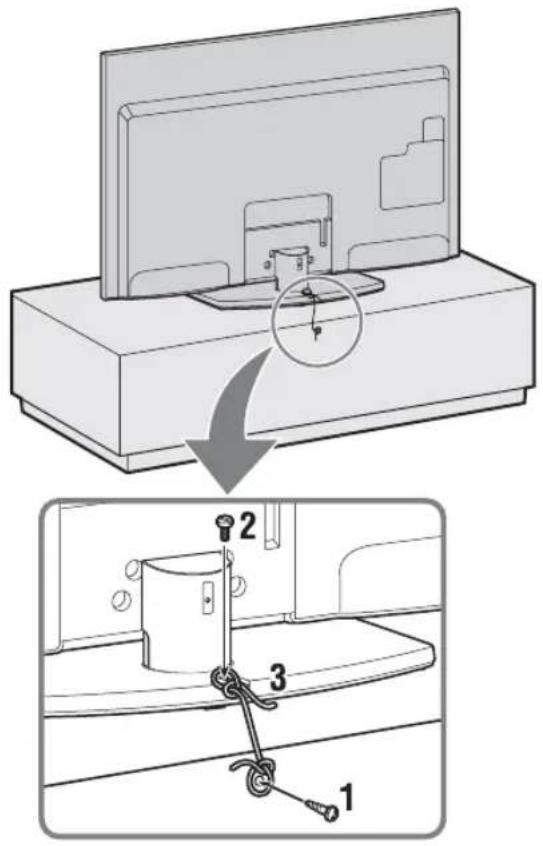

Förhindra att din TV välter

1 Dra fast en träskruv (4 mm diameter, medföljer ej) i TV-bänken.
2 Dra fast en maskinskruv (M4 × 16, medföljer ej) i skruvhålet på TV:n.
3 Förbind träskruven och maskinskruven med ett kraftigt band (medföljer ej).

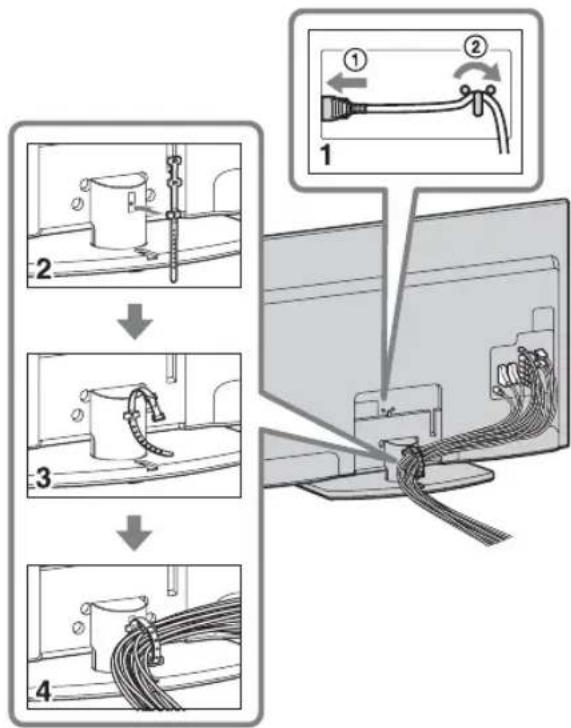

Binda ihop kablarna

A
- Bind inte ihop nätkabeln tillsammans med andra kablar.

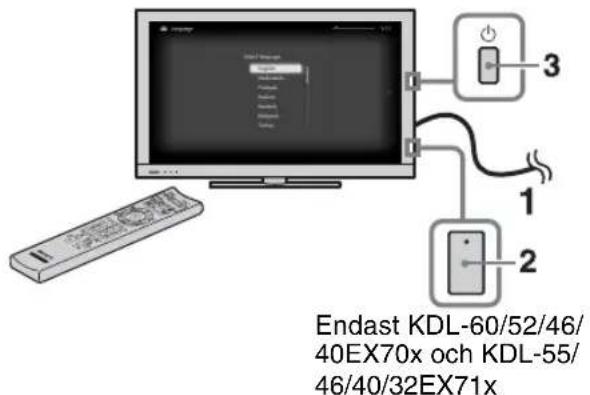

Utföra startinställningar

1 Anslut TV:n till eluttaget.

2 För KDL-60/52/46/40EX70x och KDL-55/46/40/32EX71x, kontrollera att inställningen av ENERGY SAVING SWITCH är på (●).

3 Tryck på ⏻ på TV:n. När du slår på TV:n första gången visas språkmenyn på skärmen.

Följ instruktionerna på skärmen.

Digital auto.kanalinst.: När du väljer "Kabel-TV", rekommenderar vi att du väljer "Snabb sökning" för snabb inställning. Ställ in "Frekvens" och "Nätverks-ID" efter den information som du fick från din kabeloperatör. Om ingen kanal hittas med "Snabb sökning", försök med "Fullständig sökning" (även om det kan ta lite tid).

[NO TEXT]

- "Fullständig sökning" kanske inte är tillgänglig i vissa länder/regioner.

För mer information om kompatibla kabeloperatörer, var god besök vår supportsida:

Kanalsortering: Ändrar den ordning i vilken de analoga kanalerna är lagrade i TV:n.

1 Tryck på ♗/∅ för att välja den kanal du vill flytta till en ny plats och tryck sedan på ⊕.
2 Tryck på ♠/♦ för att välja den nya platsen för kanalen och tryck sedan på ⊕.
[NO TEXT]
- Du kan också ställa in kanaler manuellt.

Demontera bordsstativet från TV:n

Ta bort skruvarna enligt pilmarkeringarna ↑ på TV:n.

• Ta inte bort bordsstativet av någon annan anledning än att montera motsvarande tillbehör på TV:n.
- Håll inte i det bakre stativskyddet när du bär bordsstativet, eftersom stativet kan orsaka skada på person eller egendom om du tappar det.

- Knapparna 5, ▶, PROG + och AUDIO har upphöjda små punkter. Använd dessa punkter som en referens när du styr TV-apparaten.

1 Slå på TV:n.

① För KDL-60/52/46/40EX70x och KDL-55/46/40/32EX71x, aktivera ENERGY SAVING SWITCH (●).
② Tryck på ⏻ på TV:n för att slå på TV:n.

2 Välj ett läge.

3 Välj en TV-kanal.

PROG

Använda den digitala programguiden (EPG)

Tryck på GUIDE i digitalt läge för att se programguiden.

Använda TV:s funktioner

HOME-knapp

Tryck för att visa olika skärmar för hantering och inställning.

OPTIONS-knapp

Tryck för att se bekväma funktioner baserat på aktuell inmatning eller innehåll.

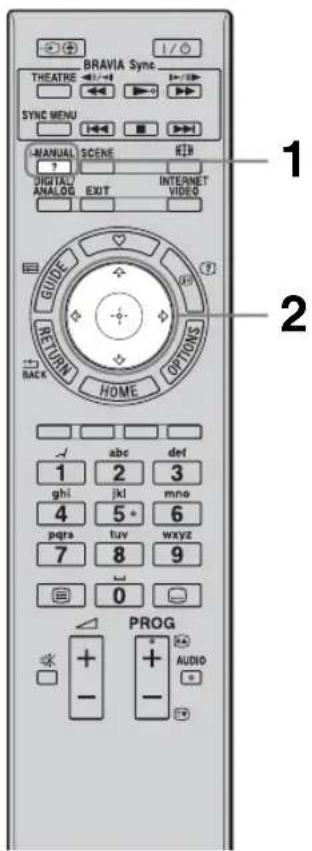

Använda i-Manual

Bruksanvisningar finns inbyggda i din BRAVIA TV och de kan läsas på skärmen.

Du kan när som helst bläddra i din i-Manual för att finna ut olika bekväma funktioner.

1 Tryck på i-MANUAL.

2 Tryck på ⇔/⇒/♠/♣/⊕ för att välja.

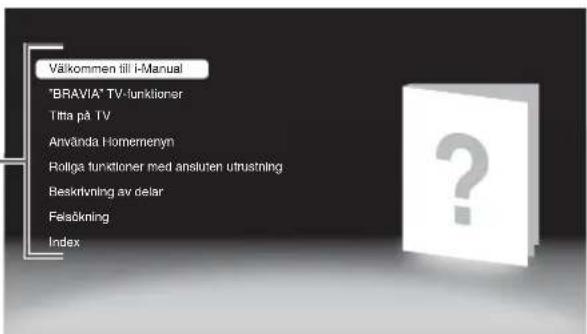

Välkommen till i-Manual

■ "BRAVIA" TV-funktioner

Titta på TV

Introducerar bekväma funktioner som EPG Guide, Favourites, etc.

Använda Homemenyn

Anpassa dina TV-inställningar, etc.

■ Roliga funktioner med ansluten utrustning

Introducerar hur man ansluter tillvalsutrustning.

Beskrivning av delar

Felsökning

Finn lösningen på ditt problem.

Index

[NO TEXT]

- Bilder och figurer kan skilja sig från vad som visas på skärmen.

Felsökning

Kontrollera om indikatorn ⏻ (standby) blinkar med rött sken.

När indikatorn ⏻ (standby) blinkar

Den självdiagnostiska funktionen är aktiverad.

1 Räkna hur många gånger indikatorn ⏻ (standby) blinkar mellan varje paus på två sekunder.
Indikatorn kan exempelvis blinka tre gånger, följt av en paus på två sekunder, och därefter blinka ytterligare tre gånger.
2 Stäng av TV:n genom att trycka på ⏻, koppla loss nätkabeln från eluttaget och informera din återförsäljare eller ditt Sony servicecenter om antalet blinkningar.

När indikatorn ⏻ (standby) inte blinkar

1 Kontrollera punkterna i nedanstående tabell. (Se även "Felsökning" i i-Manualen.)

2 Om problemet kvarstår, kontakta en auktoriserad servicetekniker.

Tillstånd Förklaring/åtgärd

Ingen bild (skärmen är mörk) och inget ljud.	Kontrollera antenn/kabelanslutningen.Anslut TV:n till eluttaget och tryck på ⏻ på TV:n.Om indikatorn ⏻ (standby) lyser med rött sken, tryck på TV I/ ⏻.
Små svarta punkter och/eller ljuspunkter syns på skärmen.	Skärmen består av pixlar. Små svarta punkter och/eller ljuspunkter (pixels) på bildskärmen indikerar inte en felfunktion.

Allmänt

Det går inte att slå på TV:n. • Kontrollera om ENERGY SAVING SWITCH är på (●). (endast KDL-60/52/46/40EX70x och KDL-55/46/40/32EX71x)

TV:n stängs av automatiskt (TV:n ställs i standby-läge).

• Kontrollera om "Avstängn.timer" är aktiverad, eller bekräfta inställningen "Varaktighet" för "På-timer". • Kontrollera om "Vilande TV-standby" är aktiverad.

Fjärrkontrollen fungerar inte.

• Byt ut batterierna.• Din TV kan befinna sig i SYNC-läge.Tryck påSYNC MENU, välj ”TV-styrning” och därefter ”Home (Meny)” eller ”Alternativ” för att styra TV:n.

Lösenordet för "Barnlås" • Mata in PIN-koden 9999. (PIN-kod 9999 accepteras alltid.) har glömts bort.

Specifikationer

System
Skärmsystem	LCD-skärm (bildskärm med flytande kristaller)
TV-system	Analogt: Beroende på val av land/område: B/G/H, D/K, L, IDigitalt: DVB-T2 (endast KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)DVB-T/DVB-C
Färg/videosystem	Analogt: PAL, PAL60 (endast vidcoingång), SECAM, NTSC3.58, NTSC4.43 (endast vidcoingång)Digitalt: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanaltäckning	Analogt: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitalt: VHF/UHF
Ljudutgång	10 W + 10 W
Uttag för ingångar/utgångar
Antennkabel	75 ohms extern anslutning för VHF/UHF
→/→AV1, 2	21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/videoutgång.
→COMPONENT IN	Understödda format: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
→COMPONENT IN	Ljudingång (phonokontakter)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iLjud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby DigitalAnalog ljudingång (minijack) (endast HDMI IN4)PC-ingång
→AV3	Videoingång (phonokontakt)
→AV3	Ljudingång (phonokontakter)
→DIGITAL AUDIO OUT(OPTICAL)	Digitalt optiskt uttag (tvåkanalig linjär PCM, Dolby Digital)
→(VAR/FIX)	Ljudutgång (phonokontakter)
→PC IN	PC-ingång (Mini D-sub 15-polig)→PC-ljudingång (minijack)
ψ	USB port
Ω	Hörlursuttag
π	CAM-plats (villkorlig åtkomstmodul)
□LAN	10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.)* För LAN-anslutningar, använd en kabel av typen Kat 7 10BASE-T/100BASE-TX (medföljer ej).

Modellnamn KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x
Strömförsörjning och övrigt
Nätspänning		220 V – 240 V AC, 50 Hz
Skärmstorlek (diagonalt uppmätt)		60 tum/cirka 152,5 cm	52 tum/cirka 132,2 cm	46 tum/cirka 116,8 cm	40 tum/cirka 101,6 cm	32 tum/cirka 80,1 cm
Bildupplösning		1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Effektför-brukning	i "Hemma"/"Standard"-läge	144 W 103 W 90 W	79 W 67 W
	i "Butik"/"Dagsljus"-läge	208 W 142 W 125 W	107 W 91 W
Effektförbrukning i viloläge*1 (standby)		0,23 W (15 W när "Snabbstart" är inställt på "På") 0,2 W (15 W när "Snabbstart" är inställt på "På")
Medelårsförbrukning*2		210 kWh 150 kWh	131 kWh 115 kWh 98 kWh
Mått (cirka) (b × h × d)
med bordsstativ		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm	81,1 × 53,9 × 25,0 cm
utan bordsstativ		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm	81,1 × 50,7 × 6,5 cm
Modellnamn KDL-		60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Vikt (cirka)
med bordsstativ		38,1 kg 27,0 kg 21,3	kg 17,8 kg 12,7 kg
utan bordsstativ		31,3 kg 22,7 kg 18,4	kg 14,9 kg 10,7 kg
Medföljande tillbehör	Se "Kontrollera tillbehören" (sidan 3).
Extra tillbehör	Väggfäste: SU-WL500

Modellnamn KDL- 55EX7		1x 46EX71x 40EX71x	32EX71x
Strömförsörjning och övrigt
Nätspänning		220 V – 240 V AC, 50 Hz
Skärmstorlek (diagonalt uppmätt)		55 tum/cirka 138,8 cm	46 tum/cirka 116,8 cm	40 tum/cirka 101,6 cm	32 tum/cirka 80,1 cm
Bildupplösning		1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Effektför-brukning	i "Hemma"/"Standard"-läge	101 W 86 W 84 W 52 W
	i "Butik"/"Dagsljus"-läge	141 W 120 W 114 W 73 W
Effektförbrukning i viloläge*1 (standby)		0,2 W (15 W när "Snabbstart" är inställt på "På")	0,2 W (13 W när "Snabbstart" är inställt på "På")
Medelårsförbrukning*2		147 kWh 126 kWh 123 kWh	Wh 76 kWh
Mätt (cirka) (b × h × d)
med bordsstativ		127,8 × 79,7 × 35,0 cm 1	08,5 × 68,8 × 26,0 cm 95,2	× 61,3 × 25,0 cm 76,4 × 5	0,7 × 25,0 cm
utan bordsstativ		127,8 × 76,5 × 7,3 cm 10	8,5 × 65,6 × 7,5 cm 95,2 ×	58,1 × 7,4 cm 76,4 × 47,5	× 7,4 cm
Vikt (cirka)
med bordsstativ		26,1 kg 18,6 kg 15,4 kg 1	0,8 kg
utan bordsstativ		21,8 kg 16,3 kg 13,2 kg 8	8 kg
Medföljande tillbehör		Se "Kontrollera tillbehören" (sidan 3).
Extra tillbehör		Väggfäste: SU-WL500

Modellnamn KDL- 40EX60x 32EX60x
Strömförsörjning och övrigt
Nätspänning		220 V – 240 V AC, 50 Hz
Skärmstorlek (diagonalt uppmätt)		40 tum/cirka 101,6 cm
Bildupplösning		1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Effektför-brukning	i "Hemma"/"Standard"-läge	73 W
	i "Butik"/"Dagsljus"-läge	98 W
Effektförbrukning i viloläge*1 (standby)		0,2 W (15 W när "Snabbstart" är inställt på "På")
Medelårsförbrukning*2		107 kWh
Mått (cirka) (b × h × d)
med bordsstativ		95,2 × 61,3 × 25,0 cm
utan bordsstativ		95,2 × 58,1 × 7,4 cm
Vikt (cirka)
med bordsstativ		14,9 kg
utan bordsstativ		12,7 kg
Medföljande tillbehör		Se "Kontrollera tillbehören" (sidan 3).
Extra tillbehör		Väggfäste: SU-WL500

*1 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.
*2 4 timmar per dag och 365 dagar om året

[NO TEXT]

- För att minska strömförbrukningen

- strömförbrukningen minskar om du minskar bakgrundsbelysningen (bildskärmens ljusstyrka).

- inställningarna "Ekoläge" (t.ex. "Energisparläge", "Vilande TV-standby") bidrar till att minska strömförbrukningen och sparar därigenom pengar genom att hålla nere elräkningen.

- när du stänger av TV:n med ENERGY SAVING SWITCH (endast på vissa modeller), kommer strömförbrukningen att vara nära noll.

Design och specifikationer kan ändras utan föregående meddelande.

Installera tillbehören (väggfäste)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-handlare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-handlare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Din TV kan installeras med hjälp av väggfästet SU-WL500 (säljs separat).

• Se anvisningarna som medföljer väggfästet för att installera på rätt sätt.
• Se "Demontera bordsstativet från TV:n" (sidan 6).
  [NO TEXT]
• Placera TV:n på bordsstativet när du låser monteringsshaken.
• Var noga med att förvara de borttagna skruvarna på en säker plats där barn inte får tag i dem.
• Vara noga med att fästa de borttagna skruvarna i de hål där de satt ursprunglingen på baksidan av TV:n när du fäster bordsstativet igen.

* Förutom KDL-46/40/32EX71x och KDL-40/32EX60x

Expertkunskap är nödvändig för att kunna installera den här produkten, i synnerhet för att kunna bedöma om väggen är tillräckligt stark för att bära upp TV-apparatens vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-handlare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av materiella skador eller personskador som beror på felaktig hantering eller felaktig installation.

Tabell över TV:ns installationsmått

Enhet: cm

Modellnamn KDL-	Bildskärmsmått		Djup vid skärmens mittpunkt	Höjd vid olika monteringsvinklar
				Vinkel (0°)		Vinkel (20°)
	A	B	C		D	E	F	G
60EX70x	143,1 87,7	3,1 48,3 11,5	37,5 82,4 50,1
55EX71x	127,8 76,5	4,1 43,1 11,3	35,2 71,9 45,2
52EX70x	125,2 77,5	8,2 48,3 11,4	33,9 72,8 50,1
46EX71x	108,5 65,6	9,5 43,1 12,1	32,3 61,6 45,4
46EX70x	111,8 69,8	12,1 48,3 11,4	31,3 65,6 50,1
40EX71x	95,2 58,1	13,3 43,1 12,1	29,7 54,6 45,4
40EX70x	98,5 62,3	15,8 48,3 11,4	28,7 58,5 50,1
40EX60x	95,2 58,1	13,3 43,1 12,0	29,7 54,6 45,4
32EX71x	76,4 47,5	18,5 43,1 12,1	26,0 47,3 45,4
32EX70x	81,1 50,7	19,7 45,9 11,5	25,7 49,7 47,8
32EX60x	76,4 47,5	18,5 43,1 12,0	26,0 47,3 45,4

Värdena i ovanstående tabell kan variera något beroende på installationen.

WARNING

Väggen där TV:n ska hängas upp måste vara tillräckligt stark för att kunna bära upp en vikt på åtminstone fyra gånger TV-apparatens vikt. Se "Specifikationer" (sidan 10) angående dess vikt.

Figurer och tabeller över skruvarnas och hakens placering

Modellnamn Skruvarnas placering Hakens placering
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60xf, jc

Skruvarnas placering

När du monterar monteringshaken på TV:n.

Hakens placering

När du monterar TV:n på stativfästet.

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
• Placera TV:n på en stabil och plan yta.
• Endast en behörig servicetekniker får utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:
• Väggfäste SU-WL500

- Var noga med att använda skruvarna som medföljer väggfästet när du fäster monteringshakarna på TV:n. De medföljande skruvarna är utformade så att de mäter 8 mm - 12 mm i längd, mätt från monteringshakens fästyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

8 mm - 12 mm

Skruv (medföljer väggfästet)

Monteringsshake Hakfäste på TV:ns baksida

Transport

- Lossa alla kablar från TV:n innan du transporterar den.

- Det krävs två eller tre personer för att bära en stor TV-apparat.

- När du transporterar TV:n för hand, håll den såsom visas till höger. Tryck inte på LCD-panelen eller ramen runt bildskärmen.

- Håll TV:n i ett fast grepp undertill när du lyfter eller flyttar den.

- Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.

- Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.
• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

Monterad på stativ

• För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:
  – Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
• Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.
• Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.
• Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.
• För in stickkontakten hela vägen i eluttaget.
• Anslut TV:n till ett eluttag som levererar 220-240 volt AC.
• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
• Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.

– Håll nätkabeln på avständ från värmekällor.
- Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Anmärkningar

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma cluttag.
• Använd inte eluttag som inte passar till stickkontakten.

Förbjuden användning

Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.

Trasiga delar:

• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.
• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar.

När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.
• Eftersom TV-apparaten inte kopplas bort från nätpänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.
• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.

Barnens säkerhet

• Se till att barn inte klättrar på TV:n.
• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag.

Om följande problem uppstår...

Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.

Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker.

Om:

• Nätkabeln skadas.
• Eluttaget inte passar till stickkontakten.
• TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.
• Vätska eller något föremål råkar hamna i höljets öppningar.

Varning!

För att förhindra eldsvådor, ska stearinljus eller andra öppna lågor alltid förvaras på avständ från produkten.

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra brandfara.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Säkerhetsföreskrifter

Se på TV

• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.

• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.

• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.

• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller. Vissa lysrör som används i TV:n innehåller också kvicksilver. Kassera TV:n enligt lokala lagar och bestämmelser.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring.

Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja inte vatten eller rengöringsmedel direkt på TV-apparaten. Våtskan kan droppa ned på botten av bildskärmen eller utvändiga delar och orsaka felfunktion.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.
• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter.

Batterier

• Var noga med att sätta i batterierna åt rätt håll (+ / -).
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.
• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Kassering av TV-apparaten

Kassering av gamla elektriska och elektroniska produkter (tillämpligt inom EU och andra

europeiska länder med separata insamlingssystem)

Denna symbol på produkten eller dess förpackning anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För mer information om återvinning av denna produkt, kontakta de lokala myndigheterna, ortens sophämtningstjänst eller affären där du köpte produkten.

Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder

med separata insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. Med att sörja för att dessa batterier blir kastade på ett riktigt sätt kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

Indledning

2 Anbring tv'et på tv-foden.

Sony ger minst 2 års garanti på denna LCD-TV och erbjuder tillgänglighet på elektroniska komponenter i 7 år.
