Produkttyp	Backkamera
Märke	Garmin
Modell	BC 20
Mått (ca)	60 x 40 x 30 mm
Vikt (ca)	50 g
Strömförsörjning	12-24 V DC via kabel
Huvudfunktioner	Vidvinkel bakvy, mörkerseende, parkeringsguide
Betraktningsvinkel	120° (ca)
Upplösning	640 x 480 pixlar (ca)
Vattentäthetsklass	IPX7 (skydd mot tillfällig nedsänkning)
Driftstemperatur	-20°C till 60°C
Kompatibilitet	Garmin Drive-serie, vissa pekskärmsmodeller
Fäste	Monteringsfäste medföljer (skruv- eller klisterfäste)
Anslutning	Koaxialkabel med proprietär kontakt
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande rengöringsmedel.
Säkerhet	Elinstallation rekommenderas av fackman. Utsätt inte för kraftiga stötar.
Reservdelar och reparerbarhet	Anslutningskabel och fäste finns. Reparation av auktoriserad verkstad.
Garanti	1 år (beroende på land)

Vanliga frågor - BC 20 GARMIN

Hur installerar man Garmin BC 20 backkamera?

Installationen innebär att ansluta kabeln till fordonets strömförsörjning (12-24 V) och till kompatibel Garmin-mottagare. Fäst kameran på fordonets bakre del med hjälp av medföljande fäste. För bästa installation, kontakta en fackman.

Är denna kamera kompatibel med min Garmin GPS?

BC 20 är kompatibel med Garmin Drive-serie (DriveSmart, DriveAssist, etc.) och vissa pekskärmsmodeller. Kontrollera kompatibilitet på Garmins webbplats eller i manualen.

Vilken strömförsörjning krävs för BC 20?

Kameran fungerar på 12-24 V DC. Den ansluts till fordonets elsystem (backljus eller kopplingsbox).

Har BC 20 mörkerseende?

Ja, kameran har infraröda LED för klar sikt i mörker, med en räckvidd på cirka 5 meter.

Vilken betraktningsvinkel har kameran?

Betraktningsvinkeln är cirka 120°, vilket ger bred täckning av bakre området.

Hur underhåller man kameran?

Rengör linsen regelbundet med en mjuk, torr trasa. Undvik kemikalier. Kontrollera anslutningarnas täthet.

Vilken vattentäthetsklass har den?

BC 20 är certifierad IPX7, vilket innebär att den tål tillfällig nedsänkning i vatten (upp till 1 meter i 30 minuter).

Kan jag använda BC 20 utan specifik kabel?

Nej, kameran kräver en koaxialkabel med proprietär kontakt som medföljer. Använd inga andra kablar.

Vad göra om bilden är suddig eller ostabil?

Kontrollera att linsen är ren och att kameran är ordentligt fastsatt. Se till att kabeln är korrekt ansluten och att Garmin-mottagaren är uppdaterad.

Var hittar jag reservdelar?

Reservdelar (kabel, fäste) finns på Garmins webbplats eller hos auktoriserade återförsäljare. Reparation måste utföras av auktoriserad verkstad.

BRUKSANVISNING BC 20 GARMIN

Vise eller skjule veiledningslinjer

1 Velg

2 Velg et alternativ:

- Hvis du vil vise veiledningslinjer på skjermen, velger du Vis linjer.

- Hvis du vil skjule veiledningslinjer på skjermen, velger du Skjul linjer.

Gjenopprette justering

Du kan nullstille veiledningslinjene til standardinnstillingene.

Pare senderen med braketten

I guiden Viktig säkerhets- och produktinformation som medföljer i produktförpackningen till GPS-enheten finns viktig information om säker hantering av produkten och annat.

Garmin rekommenderar att du låter en erfaren montör med kunskap om elektriska system installera enheten. Felaktig anslutning av strömkabeln kan resultera i skada på fordonet eller batteriet och kan orsaka kroppsskada.

När du ansluter strömkabeln ska du inte ta bort den kabelmonterade säkringshållaren. Det är viktigt att rätt säkring är på plats för att förhindra skador på personer och på produkten, orsakade av eldsvåda eller överhettning. Se produktspecifikationerna. Om du ansluter strömkabeln utan rätt säkring gäller inte heller garantin.

WARNING

Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar.

MEDDELANDE

Kontrollera alltid vad som finns bakom ytan som du ska borra eller skära i.

Dessa installationsinstruktioner är inte anpassade till en viss fordonstyp och är avsedda som vägledning när du installerar den här produkten på ett fordon. För frågor som rör just ditt fordon ska du kontakta tillverkaren.

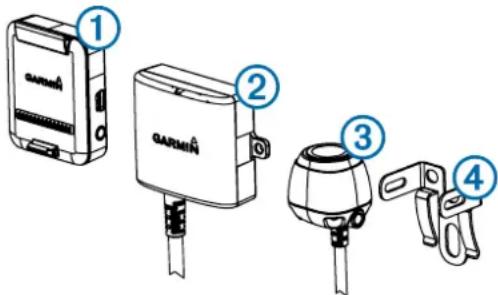

Objekt Beskrivning

1	PND-fäste för den trådlösa kameranPND-enheten ska strömförsörjas genom detta fäste för att kunna kommunicera med kameran.
2	Sändare
3	Kamera
4	Monteringsfäste för kamera

Verktyg som behövs

• Borr på 9,09 mm, eller T-storlek (0,36 tum)
• Stjärnmejsel nr 2
- Skruvar, bultar eller buntband (för att fixera sändaren)
- Lödfri ställinesplits eller lödning och krympslang
• RV-tätningsmedel (valfritt)

Att tänka på inför montering av kameran

När du väljer en plats att montera kameran på ska du tänka på följande.

• Testa en monteringsplats innan du monterar kameran permanent.
• Om du installerar kameran högre upp på fordonet får du en bättre visningsvinkel.
• Det medföljande fästet kan klämmas fast på en registreringsskylt eller annan liknande yta, eller så kan det

fästas på bakdelen av fordonet med de medföljande själgängande skruvarna med kullrigt huvud.

Att tänka på inför placering av sändare och kablar

När du väljer en plats för att installera den trådlösa sändaren ska du tänka på följande.

• Du bör testa installationsplatsen innan du installerar sändaren permanent.
• Även om sändaren med stor tillförlitlighet kan sända videosignaler ungefär 13,5 meter (45 fot) kan placeringen av sändaren påverka denna räckvidd.
  ° Ju närmare PND-fästet för den trådlösa kameran du installerar sändaren, desto mer tillförlitlig blir signalen.

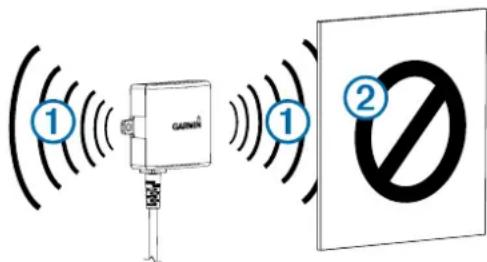

• Sändaren ger bäst signal när någon av de plana ytorna pekar mot PND-fästet för den trådlösa kameran. ①

• Tät metall eller apparater ② i sändningsvägen minskar räkvidden kraftigt.

• Ju färre fasta föremål som finns mellan sändaren och enheten, desto mer tillförlitlig blir signalen.

• Om avståndet mellan kameran och sändaren överskrider längden av den medföljande kabeln kan förlängningskablar användas. En förlängningskabel på 15 m (50 fot) kan köpas till, och fler än en förlängningskabel kan installeras. Kontakta en lokal Garmin återförsäljare eller besök www.garmin.com för mer information.

• Säkringshållaren som sitter nära sändaren är inte vattentät. Montering av säkringshållaren på en plats som är utsatt för väder och vind rekommenderas inte.
• Kontakten mellan kameran och sändaren är inte vattentät. Om du skapar en sådan här anslutning på en plats som är utsatt för väder och vind, måste du se till att den är vattentät.

Testa kamerans och sändarens placering

1 Fäst kameran tillfälligt på önskad monteringsplats.
2 Placera tillfälligt sändaren på önskad monteringsplats och anslut den till strömförsörjningen och till kameran.

TIPS: Om du inte vill skarva en anslutning till fordonets kablar för det här testet kan du ansluta sändaren och kameran till ett 12 V likströmsbatteri.

3 Kontrollera att sändaren fungerar som den ska genom att strömförsörja PND-enheten med hjälp av PND-fästet för den trädlösa kameran.

Om det inte visas någon video på enheten när den är på den önskade monteringsplatsen, flytta sändaren till en annan plats och testa igen.

4 Upprepa steg 2–3 tills sändaren fungerar som den ska.
5 Testa kameravisningen genom att kontrollera enhetens videovisning.
6 Om kameran inte ger optimal visning för ditt fordon bör du flytta den till en annan plats och försöka igen.
7 Upprepa steg 5–6 tills kamerans monteringsplats ger en optimal visning för ditt fordon.

TIPS: Notera vilken riktning som är uppåt när du testar kameran för att se till att den fungerar korrekt när den installeras permanent.

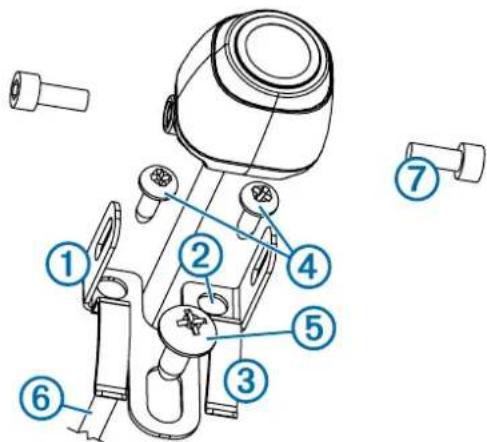

Montera kameran

Innan du monterar kameran permanent ska du testa vilken monteringsplats som ger bäst sikt i ditt fordon (Testa kamerans och sändarens placering).

Om du redan har monterat kameran på fästet måste du ta bort den.

1 Placera fästet ① på monteringsplatsen.

2 Välj ett alternativ:

- Om du monterar fästet direkt på fordonets yta ska du märka ut platsen för de två hålen i fästet ②.

- Om du installerar fästet på en registreringsskylt ska du ta bort en av registreringsskyltens skruvar och klämma fast fästet så att hålet på fästet ③ ligger i linje med hålet på registreringskylten.

3 Fixera fästet vid fordonet antingen med de medföljande själgängande skruvarna ④ eller med skruven till registreringsskylten som du tog bort i steg 2 ⑤.

4 Placera kameran i fästet och fastställ var det är bäst att föra in kamerakabeln ⑥ i fordonet.

5 Använd en lämplig borr och borra ett hål där kamerakabeln ska föras in i fordonet.

6 Mata kamerakabeln genom hålet och dra den till sändarens plats.

Förlängningskablar på 15 m (50 fot) kan köpas separat, om det behövs.

7 Fixera kameran vid fästet med hjälp av medföljande sexkantsbultar ⑦.

8 Justera kameravinkeln och dra åt bultarna med medföljande sexkantsnyckel.

9 Applicera RV-tätningsmedel runt kabeln där den leds in i fordonet (valfritt).

Installera sändaren

Innan du installerar sändaren permanent ska du testa att den fungerar korrekt på installationsplatsen (Testa kamerans och sändarens placering).

1 Fäst sändaren på installationsplatsen med hjälp av lämpliga tillbehör, t.ex. skruvar, bultar eller buntband.

Säkringshållaren som sitter nära sändaren är inte vattentät. Montering av säkringshållaren på en plats som är utsatt för väder och vind rekommenderas inte.

2 Anslut kameran och sändarkablarna.

Kontakten mellan kameran och sändaren är inte vattentät. Om du skapar en sådan här anslutning på en plats som är utsatt för väder och vind måste du se till att den är vattentät.

3 Anslut strömkabeln ① från sändaren till en strömkälla med 12–24 V likström, helst en backlampa ②, med hjälp av en lödfri stållinesplits (medföljer inte).

OBS! Om du ansluter sändaren till en strömkälla med 12–24 V likström (t.ex. en varsellampa) istället för en backlampa måste du sätta på strömmen till sändaren manuellt. Sändaren kan ta slut på batteriet i ditt fordon om den lämnas påslagen.

4 Om du inte har använt en lödfri ställinesplits ska du löda och använda krympslang för elanslutningarna för att skydda dem mot väder och vind.

Använda kameran

Kameran visar video på enheten, på olika sätt, beroende på hur du har anslutit den till sändaren.

1 Välj ett alternativ för att visa video:

- Om du har anslutit sändaren till en backlampa (rekommenderas) ska du lägga i fordonets back. Enheten visar automatiskt bilden från backkameran.

- Om du har anslutit sändare till en varsellampa eller en annan konstant 12 V-likströmskälla ska du välja kameraikonen på enheten för att visa video från backkameran.

2 Välj ett alternativ för att återuppta normal enhetsdrift:

- Om sändaren är ansluten till en backlampa (rekommenderas) lägger du ur backen. Enheten återgår automatiskt till normal drift.

- Om du har anslutit sändaren till en varsellampa eller en annan konstant 12 V-likströmskälla ska du välja kameraikonen på enheten för att återgå till normal drift.

Ställa in guidelinjerna

Guidelinjerna ger en översikt av fordonets körväg vid backning. För bästa referens ska de följa de yttre kanterna av ditt fordon.

1 Ställ fordonet med en sida nära och i linje med en trottoarkant, infart eller en linjerna i en parkeringsruta. Du kan till exempel ställa fordonet i mitten av en parkeringsruta och sedan köra framåt till nästa parkeringsruta. På så sätt kan du använda parkeringsrutelinjerna bakom fordonet som referenspunkter för inriktningen. Trottoarkanten, infarten eller parkeringsrutans linjer ska vara väl synliga på enheten.

2 Från kameravisningen väljer du ➞ Justera.

3 Använd pilarna i hörnen på skärmen för att flytta guidelinjerna så att de matchar vinkeln och positionen för trottoarkanten, infarten eller parkeringsrutans linjer.

Guidelinjerna ska visas precis ovanpå dina referenspunkter.

4 Använd pilarna i mitten på skärmen för att flytta guidelinjerna uppåt eller nedåt.

Den röda delen av guidelinjerna ska riktas in mot den bakre delen av fordonet.

5 Om det behövs ställer du fordonet med den andra sidan nära och i linje med en trottoarkant, infart eller parkeringsrutelinjer och upprepar inriktningsprocessen.

Du bör hålla guidelinjerna symmetriska, även om fordonet inte befinner sig i perfekt linje med trottoarkanten, infarten eller parkeringsrutans linjer.

6 Välj ↩är justeringen klar.

Visa och dölja vägledningslinjer

1 Välj

2 Välj ett alternativ:

- För att visa vägledningslinjerna på skärmen väljer du Visa linjer.

- För att dölja vägledningslinjerna på skärmen väljer du Dölj linjer.

Återställa justering

Du kan återställa vägledningslinjerna till standardinställningarna.

1 Välj ≡ Återställ.

2 Välj Ja.

Para ihop sändaren och enhetens fäste

Sändaren och PND-fästet för den trådlösa kameran paras ihop på fabriken. Om sändaren och PND-fästet är korrekt installerat och du inte kan ta emot video kan du försöka para ihop sändaren med PND-fästet igen.

1 Kontrollera att det inte finns någon ström i sändaren genom att placera fordonet i parkeringsläge eller stänga av den konstanta strömkällan.

2 Starta PND-enheten som är ansluten till den trädlösa kamerans PND-fäste.

3 På den trådlösa kamerans PND-fäste trycker du in PAIR tills Starta ihopparning visas på PND-enheten.

Om Starta ihopparning inte visas på PND-enheten ska du kontrollera att PND-fästet till den trådlösa kameran är korrekt anslutet till strömförsörjningen.

4 Slå på strömmen till sändaren genom att lägga i backen eller starta den konstanta strömkällan.

Efter cirka fem sekunder visas Ihopparning OK på PND-enheten.

5 Kör en strömförsörjningscykel för både PND-fästet för den trådlösa kameran och sändaren genom att slå av och slå på båda dessa igen.

6 Om det inte går att para ihop sändaren och PND-fästet för den trådlösa kameran ska du upprepa steg 1-4.

Specifikationer

Specifikation Värde
Kamerasensor 1/3,7-typ CMOS
Kameraupplösning 640 × 480

Specifikation Värde
Kameravinkel (vertikal) 115°
Kameravinkel (horisontell) 140°
Kamerans och sändarens ingångsspänning	9–28 V likström
Säkring 500 mA, snabb säkring
Kamerans och sändarens strömförbrukning	150 mA vid 12 V likström
Kamerans och sändarens vattentäthetsrankning	IEC 60529 IPX7
Kameratemperaturområde -40 till 85 °C (-40 ° till 185 °F)
Sändarens och PND-fästets temperaturintervall	-20 till 70 °C (-4° till 158 °F)
Typ av trådlös överföring 2,4 GHz ISM-bandet
Räckvidd för trådlös överföring 13,5 meter	(45 fot)
