Produkttyp	Inbyggnadshögtalare (tak/vägg)
Märke	JBL
Modell	Studio 2 6ICDT
Konfiguration	2-vägs (woofer 6,5 tum, mjuk kupoltweeter)
Märkeffekt (RMS)	60 W
Märkeffekt (topp)	120 W
Frekvensomfång	55 Hz - 25 kHz
Nominell impedans	8 ohm
Mått (diameter x djup)	234 mm x 102 mm
Urtagningsdiameter	205 mm
Nettovikt	2,1 kg
Strömförsörjning	Passiv (via extern förstärkare)
Huvudfunktioner	Inbyggnadsinstallation, avtagbart galler, vridbar tweeter
Underhåll och rengöring	Rengör med en torr, mjuk trasa; undvik slipande medel
Säkerhet	Installation rekommenderas av professionell; följ lokala elstandarder
Reservdelar och reparerbarhet	Reservgaller finns; högtalaren är inte användarreparerbar
Allmän information	Designad för inomhusbruk; kompatibel med Hi-Fi- och hemmabioförstärkare

Vanliga frågor - Studio 2 6ICDT JBL

Hur installerar jag JBL Studio 2 6ICDT högtalaren?

Installationen bör utföras av en professionell. Skär ett hål med 205 mm diameter i taket eller väggen, anslut högtalarkablarna till fjäderanslutningarna, sätt sedan in högtalaren och dra åt fästklämmorna.

Vilken förstärkare ska jag använda med denna högtalare?

Använd en Hi-Fi- eller hemmabioförstärkare som levererar mellan 30 och 120 W vid 8 ohm. Se till att följa impedans och märkeffekt.

Kan jag måla högtalargallret?

Ja, gallret är avtagbart och kan målas. Använd akrylfärg i sprayburk, applicera tunna lager och låt torka ordentligt mellan lagren.

Vilket minsta djup krävs för installation?

Högtalarens djup är 102 mm. Planera för minst 120 mm utrymme bakom panelen för kabeldragning och luftcirkulation.

Är högtalaren lämplig för utomhusbruk?

Nej, JBL Studio 2 6ICDT är endast designad för inomhusbruk. Den är inte vattentät och tål inte väder och vind.

Hur rengör jag högtalaren?

Dammsug gallret med en dammsugare med mjuk borste. För fläckar, använd en lätt fuktad trasa, utan rengöringsmedel eller lösningsmedel. Fukta aldrig högtalaren.

Är tweeter vridbar?

Ja, den mjuka kupoltweetern kan vridas upp till 15 grader för att rikta ljudet mot lyssningsområdet.

Vilken är maximal ljudtrycksnivå?

Med en lämplig förstärkare kan högtalaren nå en ljudnivå på cirka 105 dB SPL (1 m). Distorsionströskeln är låg upp till 60 W RMS.

Kan jag använda denna högtalare med en 4 ohm förstärkare?

Nej, högtalaren är designad för 8 ohm impedans. Anslutning till 4 ohm utgång kan skada förstärkaren eller högtalaren. Kontrollera kompatibiliteten.

Var kan jag hitta fullständig bruksanvisning?

PDF-manualen finns på notice-facile.com för modell JBL Studio 2 6ICDT. Du kan ladda ner den gratis genom att klicka på nedladdningsknappen.

BRUKSANVISNING Studio 2 6ICDT JBL

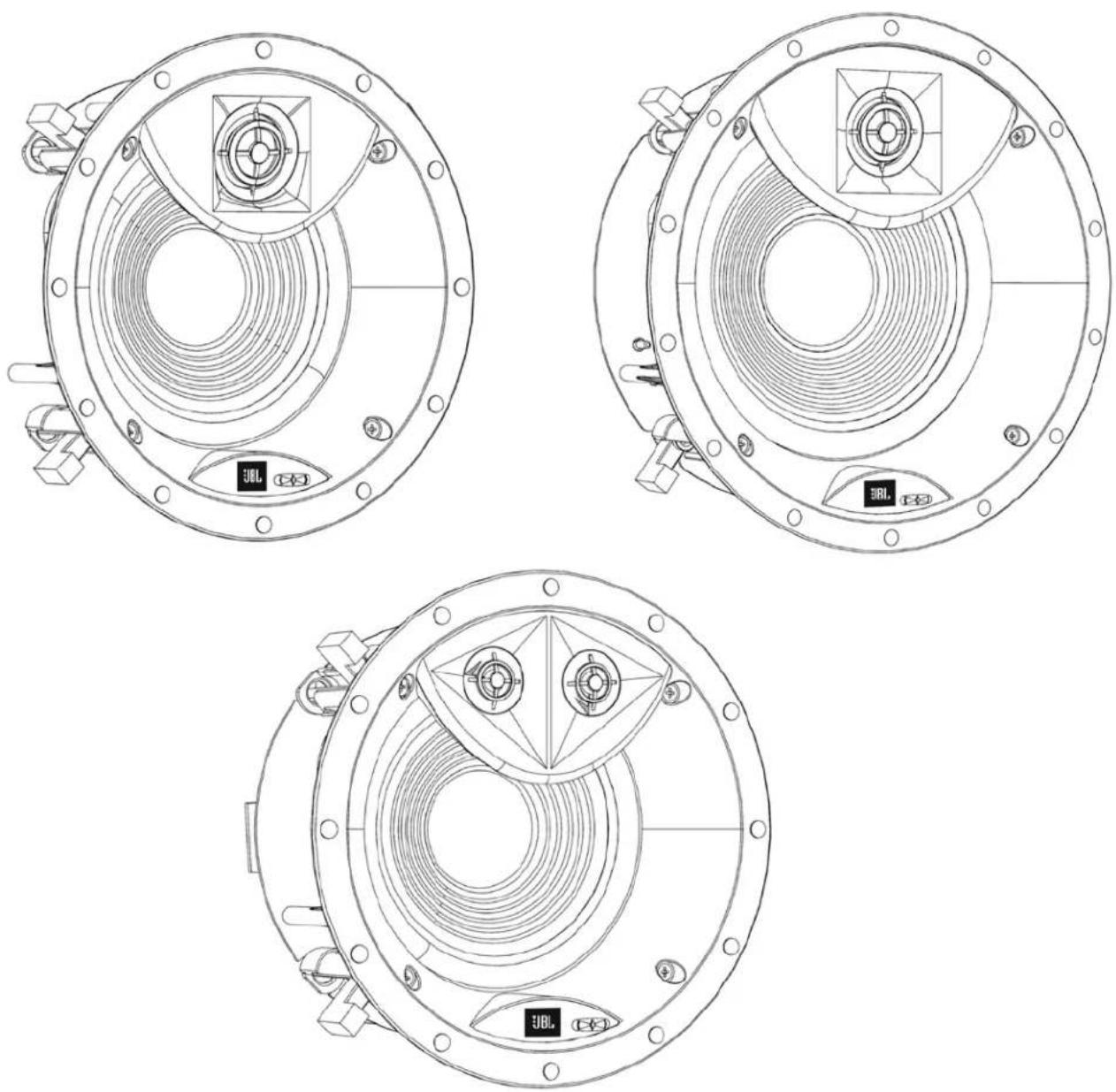

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Arkitektonisk inbyggnadshögtalare av premiumkvalitet Bruksanvisning

DOKUMENTATIONSSTANDARDER

Det här dokumentet innehåller allmän säkerhets-, installations- och driftanvisningar för inbyggnadshögtalarna JBL Studio 2 6IC, 8IC och 6ICDT. Det är viktigt att du läser igenom det här dokumentet innan du börjar använda produkten. Ägna särskild uppmärksamhet till:

WARNING: Uppmärksammar en procedur, en metod, ett villkor eller liknande som, om det inte följs eller utförs korrekt, kan leda till personskador eller dödsfall.

WARNING: Uppmärksammar en procedur, en metod, ett villkor eller liknande som, om det inte följs eller utförs korrekt, kan leda till att vissa delar eller hela produkten skadas eller förstörs helt.

OBS! Uppmärksammar information som underlättar montering eller användning av produkten.

OM JBL®:S INBYGGNADSHÖGTALARE

I över 68 år har JBL®-ingenjörer varit delaktiga i allt inom musik- och filminspelning och återgivning, från liveframträdanden till inspelningar som du spelar när du är på väg någonstans, i hemmet, i bilen eller på kontoret. Vi är övertygade om att det JBL-system som du har valt kommer ge dig all glädje du förväntar dig – och att du även nästa gång du ska skaffa ljudutrustning kommer att välja JBL-produkter.

• Baselement med lång slaglängd och upphängning av gummi ger hög uteffekt med låg distorsion.
• 1-tums CMMD Lite diskanthögtalare och waveguide ger en optimerad respons både rakt framåt och ut mot sidorna.
• Delningsfilter med hög ordning ger en exakt återgivning av klanger.

PRODUKTREGISTRERING

Vänligen ta en stund och registrera din produkt på vår webbsida på www.jbl.com. Det gör det möjligt för oss att hålla dig uppdaterad om de senaste framstegen och hjälper oss att förstå våra kunder och bygga produkter som motsvarar deras behov och förväntningar.

LÄDANS INNEHÄLL

Din låda med inbyggnadshögtalare från JBL bör innehålla följande artiklar:

1 x JBL inbyggnadshögtalare
1 x galler
1 x extra nätväv för ditt galler
1 x monteringsmall
1 x bruksanvisning

Packa försiktigt upp högtalaren. Om du misstänker att något skadats under transporten rapporterar du omedelbart detta till din återförsäljare och/eller transportör. Behåll kartongen och packningsmaterialet för framtida bruk.

ATT TÄNKA PÅ VID MONTERING

Dina nya JBL-högtalare är konstruerade för återge ljud extremt korrekt. Alla högtalare påverkas dock av var de placeras i rummet och av rummets akustik. Inte alla lyssningsrum kan ge högtalarna idealiska arbetsvillkor. Att noggrant planera var JBL-inbyggnadshögtalarna ska placeras har därför stor inverkan på ljudet.

• Eftersom distribuerat ljud sprids i ett stort område ska högtalarna placeras så enhetligt så möjligt så att de täcker hela ytan med ett jämnt ljud.
• Placera vänster och höger högtalare på ungefär samma avständ från den vanliga lyssningsplatsen.
• Planera för fler högtalare än en och ställ in var och av dem på en lägre volym för att undvika problemområden där ljudet är för högt.

Placera vänster och höger högtalarna på samma avständ från den vanligaste lyssningsplatsen (eller så nära samma avständ som möjligt). Avständet från varje högtalare till dess närmaste vägg bör också vara ungefär likadant.

Avständet mellan vänster och höger högtalare bör vara lite kortare än avständet till den vanligaste lyssningsplatsen.

HÖGTALARPLACERING FÖR HEMMABIOSYSTEM

• Vänster fronthögtalare, centerhögtalaren och höger fronthögtalare bör vara centrerade i förhållande till bildskärmen.
• Vänster fronthögtalare, centerhögtalaren och höger fronthögtalare bör sitta närmare bildskärmen än det primära lyssnarområdet. Om bildskärmen till exempel är 3 m ifrån lyssningsplatsen så bör högtalarna sitta 1,8 m eller längre ifrån lyssningsplatsen.
• Vänster och höger fronthögtalare bör vara relativt nära bildskärmens sidor. Till exempel bör fronthögtalare som används med en 50-tums (1,2 m) bildskärm i allmänhet inte sitta längre än 2 meter från varandra.
• Centerhögtalaren bör vara i linje med bildskärmens mitt.
• Surroundhögtalarna böra sitta så långt från lyssningsplatsen som möjligt, men minst 0,6 m från den bakre väggen och sidoväggarna.

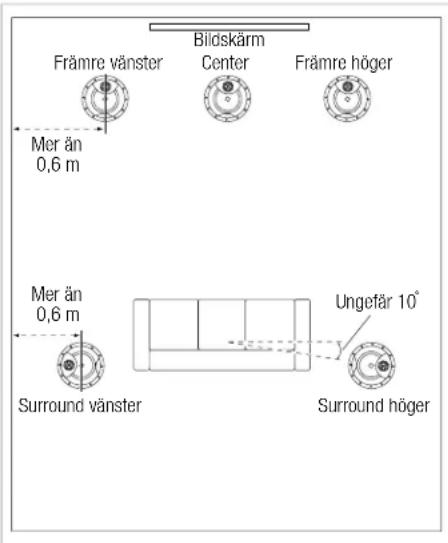

Placering av högtalare i 5.1-system

- I ett 5.1-kanaligt system bör vänster och höger surroundhögtalare sitta direkt vid sidan av eller upp till 10 grader bakom lyssningsplatsen.

Bildskärm Främre vänster Center Främre höger Mer än 0,6 m Mer än 0,6 m Surround vänster Surround höger Ungefär 10°

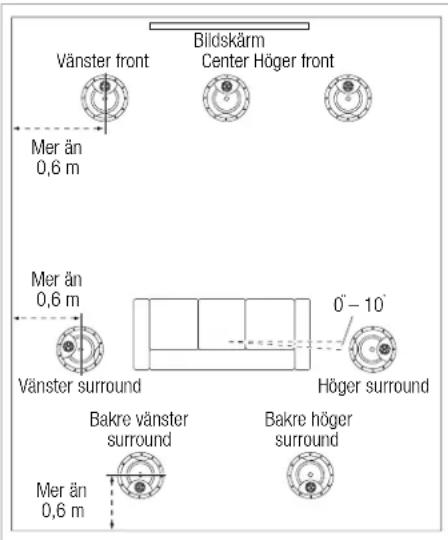

Placering av högtalare i 7.1-system

• I ett 7.1-kanaligt system bör vänster och höger surroundhögtalare sitta direkt vid sidan av eller upp till 10 grader bakom lyssningsplatsen.
• I ett 7.1-kanaligt system bör vänster och höger bakre surroundhögtalare sitta på samma avständ från lyssningsplatsen och så långt bort som möjligt, men minst 0,6 m från sidoväggar och bakväggen.

Vänster front Bildskärm Center Höger front Mer än 0,6 m Mer än 0,6 m Vänster surround Bakre vänster surround Höger surround 0° - 10° Bakre höger surround Mer än 0,6 m

JBL

MONTERINGSANVISNINGAR

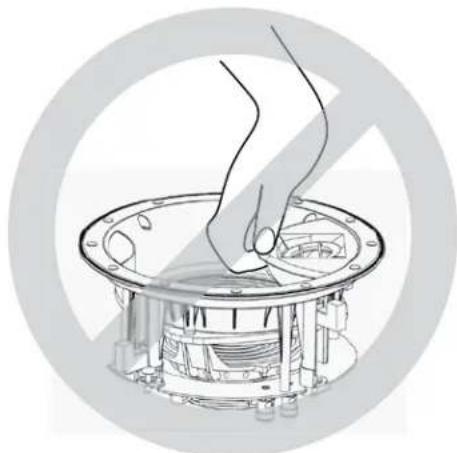

WARNING: Använd inte diskantelementet som ett handtag när du flyttar, bär eller riktar in högtalaren. Det kan skada högtalaren och täcks inte av garantin.

Arkitektoniska högtalare från JBL är extremt lätta att montera. Skulle du emellertid tycka att det är svårt att förstå och följa anvisningarna i den här bruksanvisningen fullt ut, eller om du är osäker på din förmåga att montera dessa högtalare ordentligt kontaktar du din återförsäljare eller en kvalificerad montör.

WARNING: HARMAN International åtar sig inget ansvar för felaktig montering av hårdvara eller personskador eller produktskador som uppstått till följd av felaktig montering eller på grund av att en högtalare har fallit ner.

ANSLUTA FÖRSTÄRKAREN

WARNING: STÄNG AV STRÖMMEN

För att högtalaren ska vara helt installerad måste du koppla in högtalarkablarna. För att förhindra skador på dig själv och anläggningen på grund av kortslutning eller överspänning måste du därför STÄNGA AV ljudanläggningen innan du börjar installationen.

Högtalarkabel

Använd högtalarkablar av hög kvalitet för att erhålla bästa möjliga prestanda från dina inbyggnadshögtalare från JBL.

• För kabellängder som är kortare än 15 m bör du använda en kabel som har ledare med minst 1,3 mm i diameter.
• För kabellängder som är 15-30 m bör du använda en kabel som har ledare med minst 2,0 mm i diameter.
• För kabellängder som är längre än 30 m bör du använda en kabel som har ledare med minst 2,6 mm i diameter.

OBS! Alla högtalarkablar måste följa alla lokala bygg- och säkerhetsbestämmelser för användning i anordningar i taket.

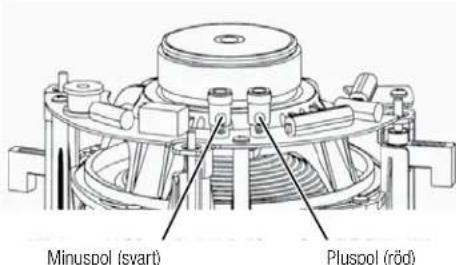

Skapa anslutningar

Anslut varje kanals pluspol (+) på förstärkarens eller receiverns baksida till pluspolen (röd) på motsvarande högtalare; anslut varje kanals minuspol (-) på förstärkarens eller receiverns baksida till minuspolen (svart) på motsvarande högtalare. Förväxla inte polariteten (dvs. anslut inte + till - eller - till +) när du skapar anslutningar. Detta orsakar en dålig ljudbild och svagare basåtergivning.

Minuspol (svart) Pluspol (röd)

Tryck ned terminalen för att öppna hålet, stick in den avskalade kabeln i hålet och släpp sedan terminalen så att kabeln fastnar.

WARNING: Se till att de positiva och negativa kabeltrådarna inte vidrör varandra eller några metalldelar såsom högtalarramen, för att undvika kortslutningar som kan skada utrustningen.

MONTERA HÖGTALARNA

För nybyggnation

Om du vill förinstallera en monteringsram för högtalarna som sätts in i väggen före gipsskivorna monteras i en nybyggnation, måste du köpa rätt monteringsram för din högtalarmodell från din auktoriserade JBL-återförsäljare. När gipsskivorna har monterats följer du anvisningarna i För befintlig konstruktion, nedan.

För befintlig konstruktion

OBS! Monteringsförfarandet är samma för alla modeller som täcks av den här bruksanvisningen.

1. Se till att gipsskivorna, plywoodskivorna eller annat takmaterial är 13-51 mm tjocka och tål vikten på den högtalare som monteras.

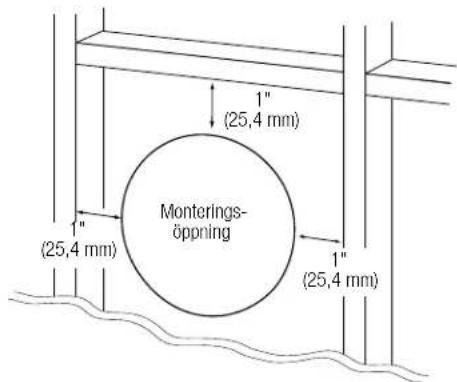

Se till att du har minst 25,4 mm mellan kanten på den medföljande monteringsmallen och eventuella takbjälkar eller andra hinder bakom väggen, så att högtalarens låsmekanism har tillräckligt med plats för att aktiveras fullt ut. Utför en kontroll för att säkerställa att det inte finns några dubbar, ledningar, rör, värmeledningar eller luftventiler i takets hålrum som kan störa högtalarna.

Monterings- öppning (25,4 mm) (25,4 mm) (25,4 mm)

1. Bestäm var högtalaren ska sitta och använd den medföljande mallen för att markera öppningen i taket.

123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789

1. Skär takmaterialet längs de markeringar som du gjorde i steg 2 för att skapa en monteringsöppning.

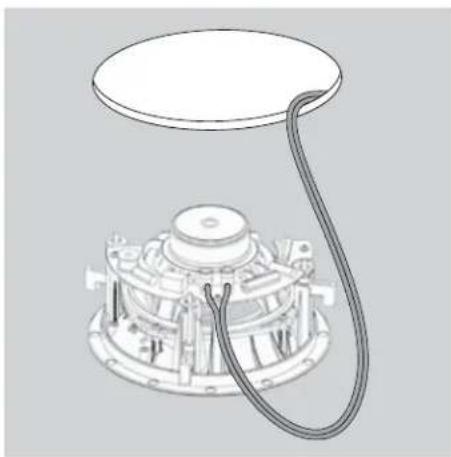

1. Anslut högtalarna till förstärkaren enligt avsnittet Ansluta förstärkaren, på sida 4.

OBS! För 6ICDT måste du ansluta både vänster och höger högtalarkabel från förstärkaren.

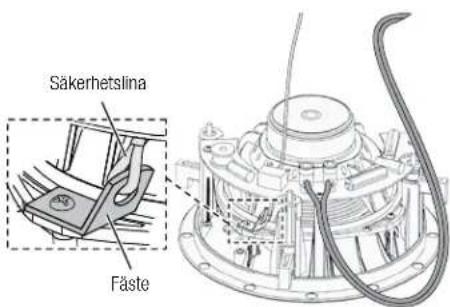

1. Sätt fast en säkerhetslina i högtalarens fäste, enligt gällande säkerhetsföreskrifterna.

Säkerhetslina Fäste

1. Se till att alla fyra högtalarklämmorna är positionen där de är redo för montering.

Högtalarklämmor i position redo för montering

JBL

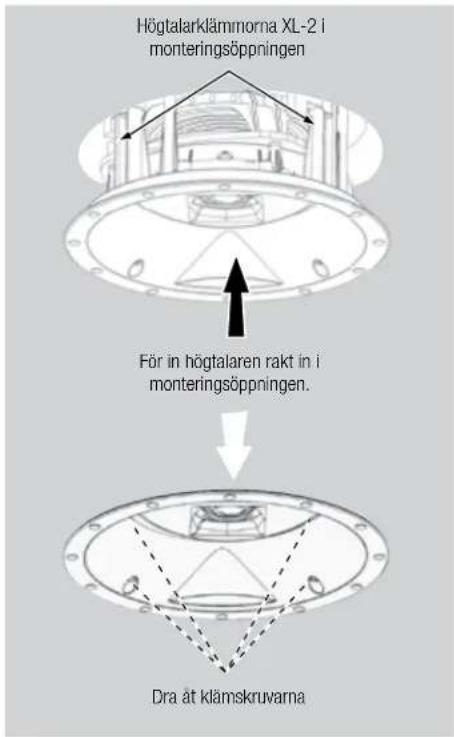

1. För in högtalaren rakt in i monteringshålet. Dra åt klämmornas skruvar på högtalarens framsida. Högtalarklämmorna vrids automatiskt till rätt läge och börjar spänna fast högtalaren.

- När du känner att skruvarna är tröga har högtalaren spänts fast ordentligt.

VIKTIGT: Använd alltid en inställning med ett lågt vridmoment. Skruva ALDRIG åt lässkruvarna för hårt

Högtalarklämmorna XL-2 i monteringsöppningen För in högtalaren rakt in i monteringsöppningen. Dra åt klämskruvarna

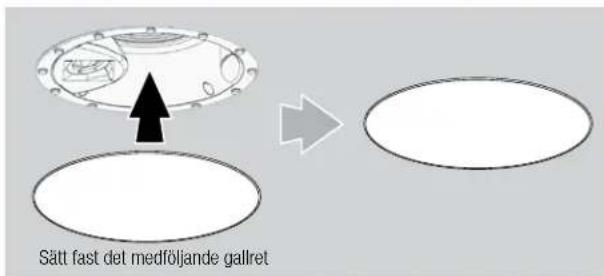

1. Sätt fast det medföljande gallret. Kraftiga magneter i högtalarramen håller gallret säkert på plats.

Sätt fast det medföljande gallret

Måla gallret

Gallret på JBL:s arkitektoniska högtalare kan målas för att passa inredningen. Om du vill byta färg på gallret fungerar dess matta yta som grundfärg. Följ den här proceduren för bästa resultat:

1. Ta försiktigt bort nätväven från gallrets baksida innan du börjar måla.
2. Använd sprayfärg av hög kvalitet och lägg på ett tunt lager med färg. Se till att hålen i gallret inte täpps igen. Om de fylls med färg försämras högtalarens ljudkvalitet. Om några hål i gallret täpps igen kan du använda komprimerad luft och blåsa ut färgen.

OBS! Om du upptäcker att någon gallerperforering har fyllts med färg efter att färgen har torkat kan du använda ett rakt stift eller en synål och försiktigt ta bort färgen.

1. Vi skickar med extra nätväv. När färgen har lorkat applicerar du ett tunt lager med spraylim på insidan av det perforerade gallret och sätter fast en ny nätväv. Spreja aldrig lim på nätväven.

JUSTERINGAR

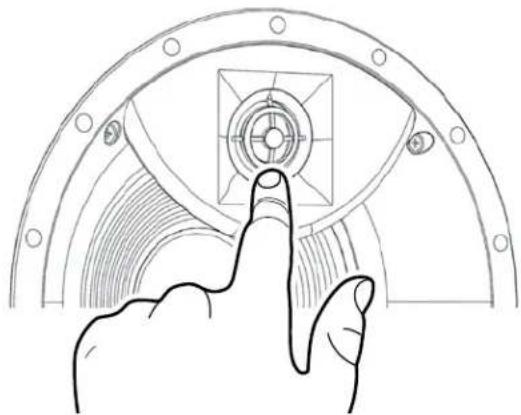

DISKANTHÖGTALARE MED JUSTERBAR VINKEL

Med inbyggnadshögtalarna i JBL Studio-serien 2 kan du justera diskentelementets vinkel. Detta gör du genom att trycka på diskantens yttering, som visas i illustrationen nedan. Var försiktig så att du inte rör vid vid diskantens membran eller upphängning.

Nivåkontrollen för diskantljuden gör att du kan finjustera högtalarens höga frekvenser för att kompensera för olika aukustiska miljöer. Kontrollen har tre lägen:

+: Höjer nivån på de höga frekvenserna. Ställ in kontrollen på det här läget om rummet har många saker som absorberar diskantljud, till exempel tjocka mattor, gardiner eller tygmöbler.

0: Normal nivå. Det här läget passar de flesta installationer.

-: Sänker nivån på de höga frekvenserna. Ställ in kontrollen på det här läget om rummet har många saker som reflekterar diskantljud, till exempel fönsterrutor, kala golv och stora kala väggar, eller om om högtalarna används utan galler.

ÖVERDRIVA UTEFFEKTNIVÅER

Dina högtalare från JBL har specialdesignade omvandlare och nätverkskomponenter av hög kvalitet, med högpassfilter med branta cutoffs som minskar risken för skador på enskilda högtalarelement och hjälper högtalarna att upprätthålla sin prestanda även under extrema driftförhållanden. Alla högtalare har emellertid gränser när det gäller kontinuerlig uppspelning. Du kan utöka dessa gränser genom att undvika volymnivåer som leder till förvrängt eller ansträngt ljud.

FÅ SERVICE

Vid behov av service kontaktar du en auktoriserad JBL-återförsäljare. Se Begränsad garanti, på sida 7 för mer information.

MÅTT

	Diameter på monteringsöppning	Monterlingsdjup	Totala dimensioner (med galler)
Studio 2 8IC	244 mm 132 mm	272 mm dia. x 135 mm d up
Studio 2 6IC	203 mm 120 mm	231 mm dia. x 125 mm d up
Studio 2 6ICDT	203 mm 120 mm	231 mm dia. x 125 mm d up

Dimensionerna kan komma att ändras utan föregående meddelande. För kompletta prestandaspecifikationer, gå till webbsidan för JBL: www.jbl.com.

BEGRÄNSAD GARANTI

JBL-seriens högtalare har garanti mot defekter. Garantins giltighetstid beror på lagen i det land i vilket högtalaren köptes. Din lokala JBL-återförsäljare kan hjälpa dig att avgöra hur länge din garanti gäller.
