Produkttyp	Väggfäste
Varumärke	Marquant
Modell	929-080
Kompatibla TV-storlekar	32" till 65"
Maximal viktkapacitet	50 kg (110 lbs)
VESA-kompatibilitet	100x100 mm till 600x400 mm
Tiltområde	0 till 10 grader
Väggavstånd	20 mm (0,8 tum)
Material	Tungt kallvalsat stål
Ytbehandling	Svart pulverlackerad
Mått (L x B x H)	520 x 220 x 30 mm
Nettovikt	2,8 kg
Monteringstyp	Fast (låg profil)
Installationsverktyg som krävs	Regel-/stolsökare, borrmaskin, vattenpass, hylsnyckel (ingår)
Ingående hårdvara	Monteringsfästen, skruvar, väggpluggar, distanser, vattenpass
Kabelhantering	Integrerade kabelklämmor och kåpa
Säkerhetsfunktioner	Säkerhetsspärr, tippskyddsdesign
Underhåll	Torka med torr trasa; kontrollera skruvar regelbundet
Tillgång till reservdelar	Skruvsatser finns separat

Vanliga frågor - 929-080 Marquant

Vilken är den maximala TV-storleken och vikten som detta väggfäste kan stödja?

Marquant 929-080 väggfäste stöder TV-apparater från 32 till 65 tum och upp till 50 kg (110 lbs). Kontrollera alltid din TVs vikt före installation.

Vilka VESA-mönster är kompatibla med detta fäste?

Den stöder VESA-mönster från 100x100 mm upp till 600x400 mm. Kontrollera din TVs VESA-mönster på baksidan.

Tillåter fästet lutning?

Ja, den erbjuder ett lutningsområde på 0 till 10 grader för att minska bländning. Justerbar utan verktyg.

Vilka verktyg behövs för installation?

Du behöver en regel-/stolsökare, borrmaskin, vattenpass och den medföljande insexnyckeln. En hylsnyckel kan vara användbar för att dra åt bultar.

Är fästet kompatibelt med betongväggar?

Ja, det fungerar på betong, tegel och träregelväggar. Använd de medföljande väggpluggar för murverk.

Kan jag placera min TV nära väggen?

Ja, detta är ett lågprofilfäste. TV:n sitter cirka 20 mm (0,8 tum) från väggen för en smidig look.

Vad händer om min TVs skruvhål inte är exakt i mitten?

Fästet har justerbara fästen som kan flyttas vänster eller höger upp till 50 mm för att centrera din TV efter installation.

Inkluderar fästet ett kabelhanteringssystem?

Ja, den har integrerade klämmor och en avtagbar kåpa för att snyggt dölja kablar bakom TV:n.

Vilka säkerhetsfunktioner har fästet?

Den innehåller en säkerhetsspärr för att förhindra oavsiktlig lossning och en tippskyddad design för ökad säkerhet.

Finns reservdelar tillgängliga om jag tappar bort skruvar?

Ja, ersättningsskruvsatser kan köpas separat. Kontakta Marquant support eller kontrollera online-återförsäljare.

BRUKSANVISNING 929-080 Marquant

Monteringsanvisning för väggfäste

Monteringsanvisning for veggfeste

Demontering av VESA-platta från väggfästet.... 6
Montering på träregel i vägg 6
Montering på betong- eller tegelvägg 7
Montering av dekorstycken 8
Montering av VESA-platta 8
Häng upp bildskärm en på väggfästet 10
Kablar och sladdar....11
Inställning 12

UNDERHÄLL 13

NORSK 14

SIKKERHETSANVISNINGER....14

BESKRIVELSE 14

Läs bruksanvisningen noggrant innan användning!

Kontakta återförsäljaren om du har några frågor.

VARNING! Överskrid inte tillåten maximilast (Max.20 kg) – risk för allvarlig personskada och/eller egendomsskada.

WARNING!

• Läs alla anvisningar och säkerhetsanvisningar före installation. Kontakta återförsäljaren om du har några frågor.
• Produkten ska endast installeras av kvalificerad personal.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.
• Fäst skruvarna mitt på eventuella reglar.
• Be en andra person om hjälp eller använd mekanisk lyftutrustning för att lyfta och positionera utrustningen.
• Dra åt skruvarna ordentligt, men inte för hårt – risk för egendomsskada.
• Produkten är endast avsedd för inomhusbruk. Användning utomhus kan medföra personskada och/eller egendomsskada.

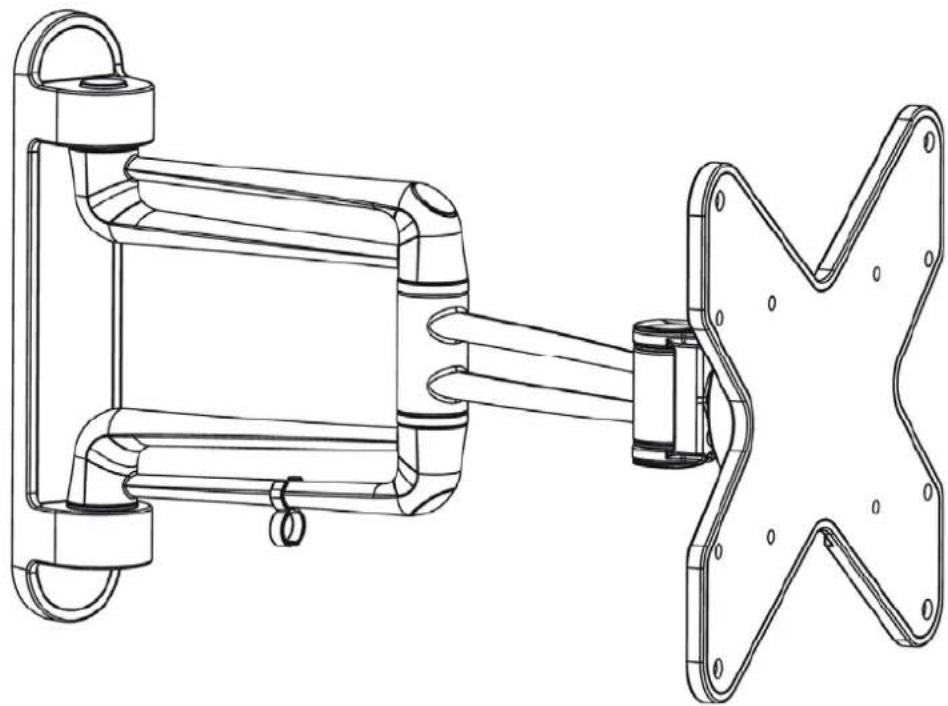

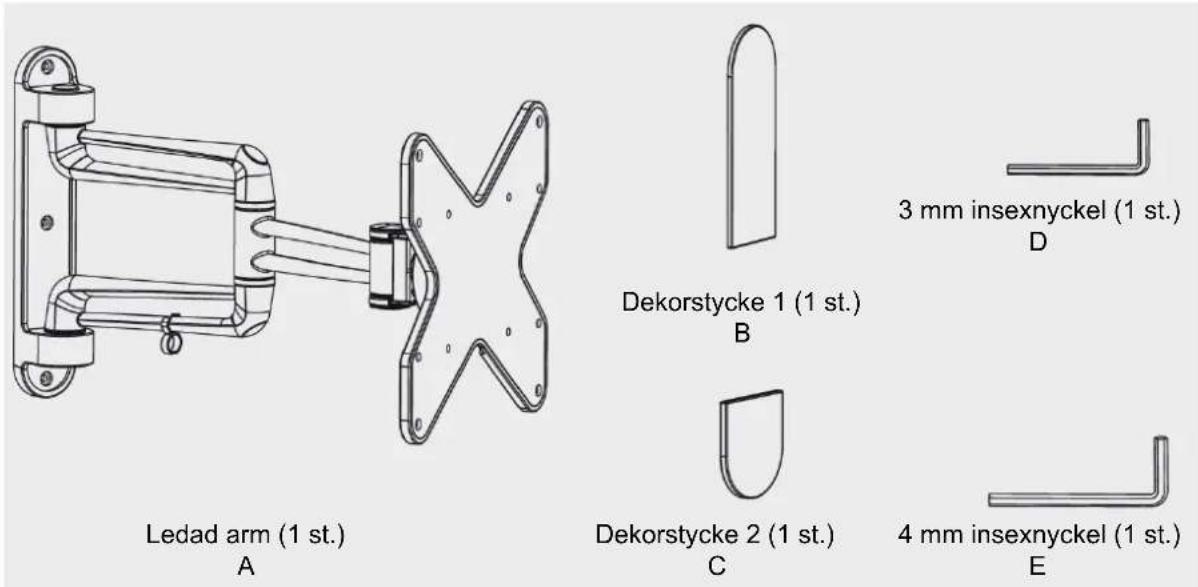

BESKRIVNING

VIKTIGT! Kontrollera att du har alla delar i listan. Kontakta återförsäljaren om delar saknas eller är skadade.

Paket M

M4 x 14 (4 st.) M-A

M5 x 14 (4 st.) M-B

M6 x 14 (4 st.) M-C

M8 x 20 (4 st.) M-D

Bricka D5 (4 st.) M-E

Bricka D8 (4 st.) M-F

Liten distans (8 st.) M-G

Paket W

ST5,5 x 50 (3 st.) W-A

Betongankare (3 st.) W-B

Bricka D6 (3 st.) W-C

MONTERING

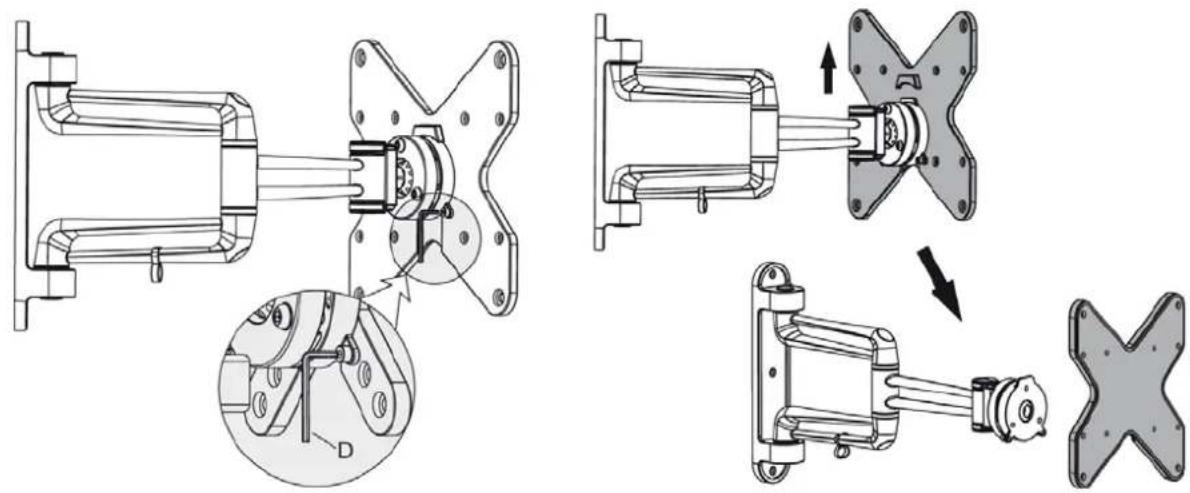

Demontering av VESA-platta från väggfästet

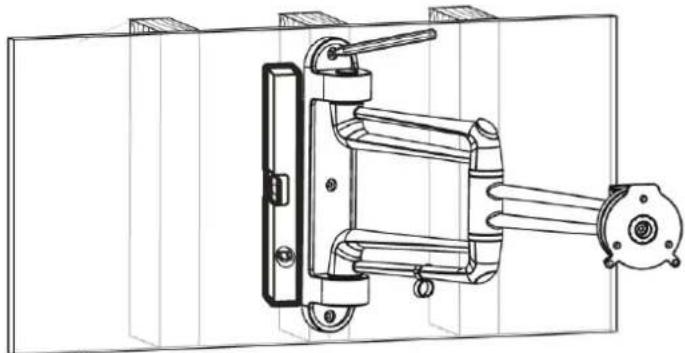

Montering på träregel i vägg

Märk ut Förborra monteringshålens hålen placering

Skruva fast väggplattan på väggen.

WARNING!

• Fäst skruvarna mitt på reglarna.
• Installatören är ansvarig för att använda lämpliga monteringsdetaljer.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

Montering på betong- eller tegelvägg

Skruva fast väggplattan på väggen.

WARNING!

• Kontrollera att betongen är minst 35 mm tjock, för montering av betongankare. Borra inte i murbruksfogar, utan i tegelsten eller betongblock, helst minst 25 mm från kanten. Borra med lågt varvtal, inte med slagborrfunktion, annars kan det bli ett stort hål i väggens baksida om borret bryter igenom.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

Montering av dekorstycken

Montera dekorstyckena på väggplattan.

OBS! Använd lämpliga skruvar, brickor och distanser för den aktuella bildskärmstypen.
- Skruva fast VESA-plattan på bildskärmen.

WARNING! Dra åt skruvarna ordentligt, men inte för hårt.

Häng upp bildskärmen på väggfästet

• Lyft försiktigt bildskärmen och kroka fast VESA-plattan på fästet.
• Lås på plats med de skruvar som lossades tidigare.

Kablar och sladdar

Anslut kablarna till bildskärmen och dra dem genom klämman.

OBS! Lämna tillräckligt kabelslack för att armen ska kunna röra sig.

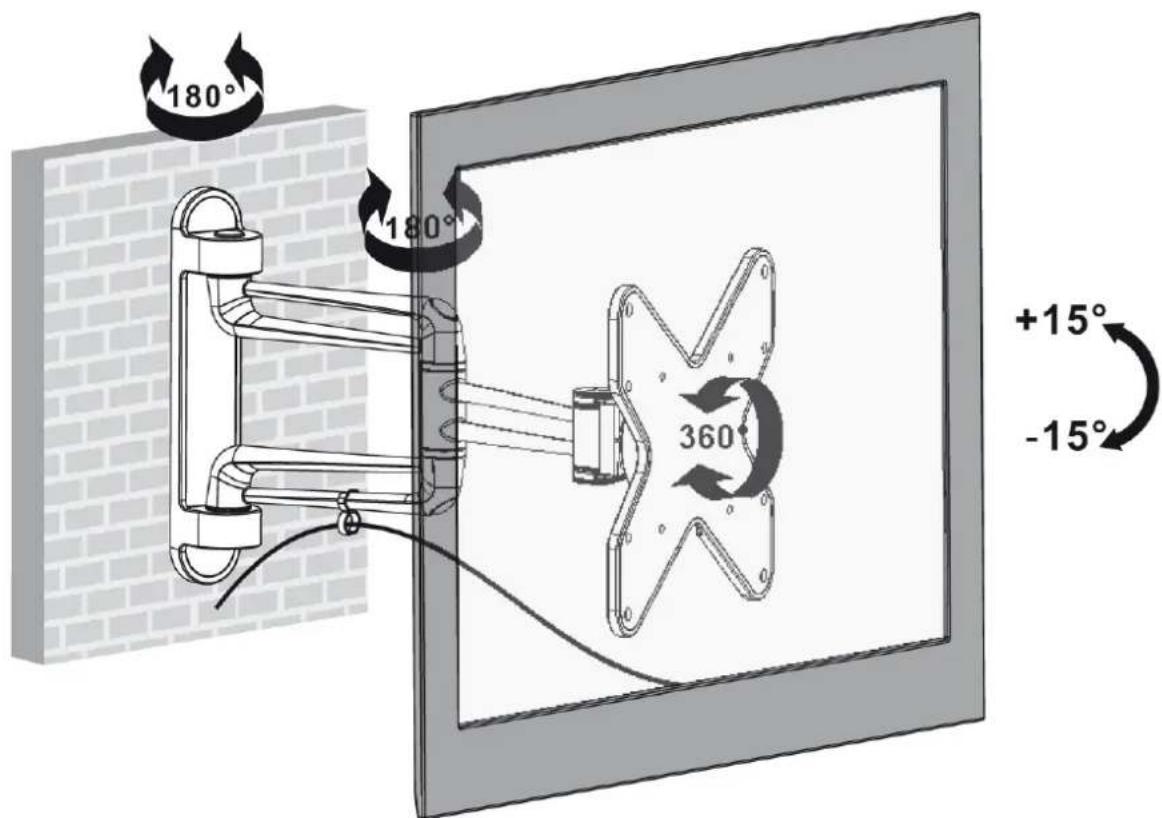

Inställning

Justera till önskad vinkel och lutning.

UNDERHÅLL

• Kontrollera minst var 3:e månad att fästet är korrekt monterade.
• Kontakta återförsäljaren vid eventuella frågor.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se
