929-070 - Väggfäste Marquant - Gratis bruksanvisning och manual

Produkttyp	Väggfäste för bildskärmar/TV-apparater
Märke	Marquant
Modell	929-070
Maximal belastning	30 kg (66 lbs)
VESA-kompatibilitet	Kompatibel med standard VESA-mönster med M4- och M5-skruvar (75x75mm, 100x100mm, etc.)
Material	Stål, plastdekorationsdelar
Färg	Svart (typiskt)
Lutningsjustering	+20° / -20°
Vridningsjustering	180°
Monteringsytor	Trästomme, betong, tegelvägg
Ingående delar	Väggplatta, adaptrar, skruvar (M4×14, M5×14), brickor, betongankare, dekorationsdelar
Verktyg som krävs	Borrmaskin, skruvmejsel, vattenpass, penna
Inomhus/utomhus	Endast inomhusbruk
Underhåll	Kontrollera monteringen var 3:e månad
Säkerhet	Överskrid inte maxbelastning; monteras av kvalificerad personal; dra åt skruvarna ordentligt men inte för hårt
Tillgång till reservdelar	Kontakta återförsäljare eller Julas serviceavdelning
Bruksanvisningsspråk	EN, SV, NO, PL

Vanliga frågor - 929-070 Marquant

Vilken är den maximala vikten som detta väggfäste kan hålla?

Maximal belastning är 30 kg (66 lbs). Överskrid inte denna gräns för att undvika risk för skada eller personskada.

Vilka VESA-mönster är kompatibla?

Fästet innehåller M4- och M5-skruvar och brickor, som stöder standard VESA-mönster såsom 75x75mm, 100x100mm och andra storlekar upp till belastningsgränsen.

Kan jag montera detta fäste på en tegelvägg?

Ja, fästet kan monteras på betong- eller tegelväggar. Använd medföljande betongankare och borra i tegelsten eller betongblock, inte i fogar. Se till att väggen är minst 35 mm tjock.

Hur justerar jag bildskärmens vinkel efter montering?

Fästet möjliggör +20°/-20° lutning och 180° vridning. Lossa justeringsratten, placera bildskärmen och dra sedan åt ratten ordentligt.

Vilka verktyg krävs för montering?

Du behöver en borrmaskin, skruvmejsel, vattenpass och penna. En regeldetektor rekommenderas för montering på trästomme.

Hur hanterar jag kablar med detta fäste?

Fästet innehåller dekorationsdelar som snäpps fast på väggplattan och armbeslaget. Klipp av ett hörn på dekorationsdelen för kablar, dra kablarna genom öppningen och snäpp sedan fast delarna på plats.

Är fästet lämpligt för utomhusbruk?

Nej, produkten är endast avsedd för inomhusbruk. Utomhusmontering kan orsaka personskada eller skada.

Hur ofta ska jag kontrollera fästet av säkerhetsskäl?

Inspektera monteringen minst var 3:e månad för att säkerställa att beslaget sitter säkert. Kontakta din återförsäljare om du märker några problem.

Vad ska jag göra om delar saknas eller är skadade?

Kontakta din återförsäljare omedelbart. Montera inte fästet utan alla delar som anges i bruksanvisningen.

Kan jag montera detta fäste själv?

Det rekommenderas att ha en annan person som hjälper till eller använda en mekanisk lyftanordning för att lyfta och placera bildskärmen på ett säkert sätt.

BRUKSANVISNING 929-070 Marquant

Monteringsanvisning för väggfäste

Monteringsanvisning for veggfeste

Montering på träregel i vägg 6
Montering på betong- eller tegelvägg 7
Montering av adapter 7
Kablar, sladdar och dekorstycken....8
Montering av bildskärm....9
Inställning....10

UNDERHÄLL 10

NORSK 11

SIKKERHETSANVISNINGER....11

BESKRIVELSE 11

Läs bruksanvisningen noggrant innan användning!

Kontakta återförsäljaren om du har några frågor.

VARNING! Överskrid inte tillåten maximilast (Max.30 kg) – risk för allvarlig personskada och/eller egendomsskada.

WARNING!

• Läs alla anvisningar och säkerhetsanvisningar före installation. Kontakta återförsäljaren om du har några frågor.
• Produkten ska endast installeras av kvalificerad personal.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.
• Fäst skruvarna mitt på eventuella reglar.
• Be en andra person om hjälp eller använd mekanisk lyftutrustning för att lyfta och positionera utrustningen.
• Dra åt skruvarna ordentligt, men inte för hårt – risk för egendomsskada.
• Produkten är endast avsedd för inomhusbruk. Användning utomhus kan medföra personskada och/eller egendomsskada.

BESKRIVNING

VIKTIGT! Kontrollera att du har alla delar i listan. Kontakta återförsäljaren om delar saknas eller är skadade.

Paket M

M4 x 14 (4 st.) M-A

M5 x 14 (4 st.) M-B

Bricka D5 (4 st.) M-C

Paket W

ST6,3 x 55 (6 st.) W-A

Betongankare (6 st.) W-B

Bricka D6 (6 st.) W-C

MONTERING

Montering på träregel i vägg

Skruva fast väggplattan på väggen.

WARNING!

• Fäst skruvarna mitt på reglarna.
• Installatören är ansvarig för att använda lämpliga monteringsdetaljer.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

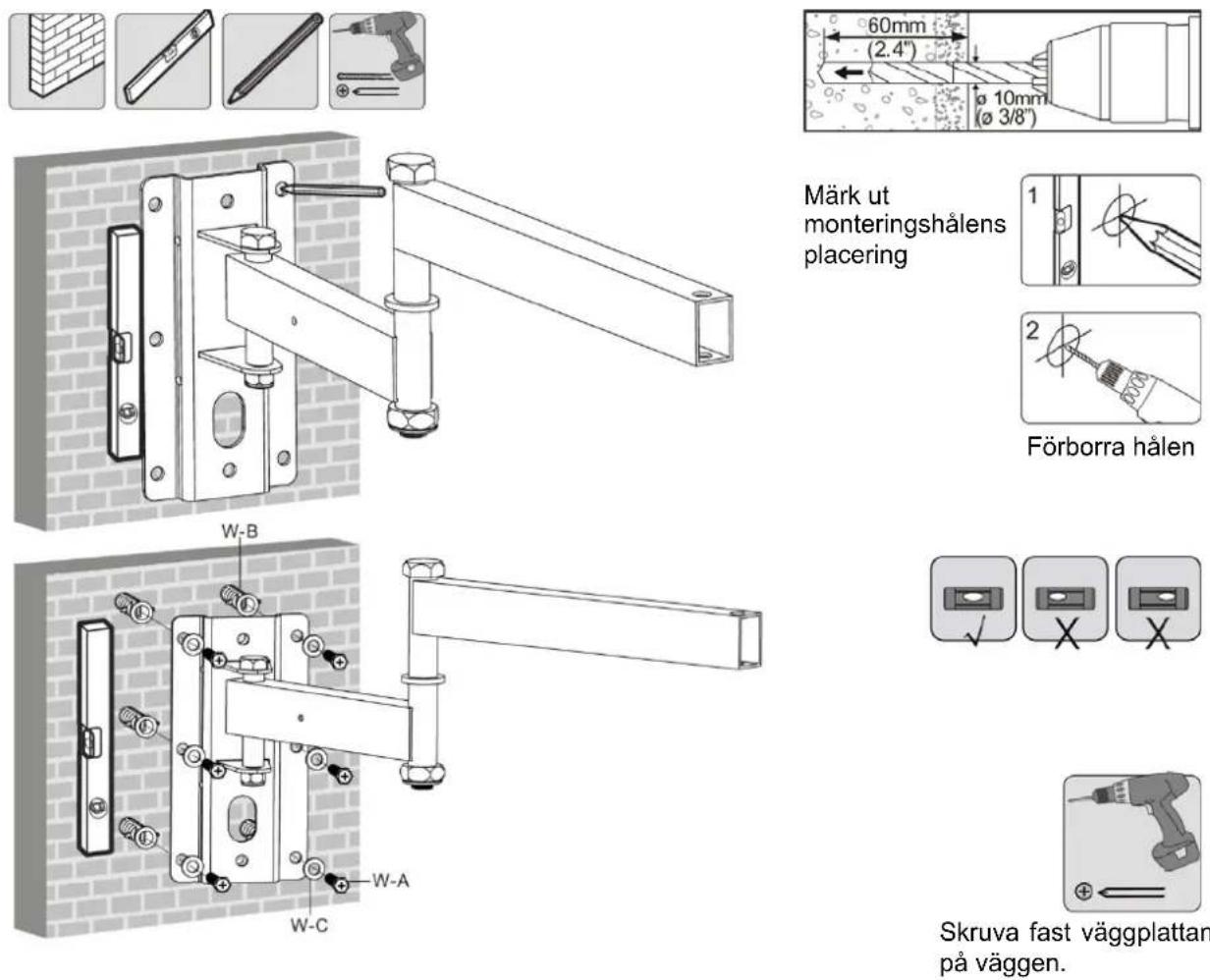

Montering på betong- eller tegelvägg

WARNING!

• Kontrollera att betongen är minst 35 mm tjock, för montering av betongankare. Borra inte i murbruksfogar, utan i tegelsten eller betongblock, helst minst 25 mm från kanten. Borra med lågt varvtal, inte med slagborrfunktion, annars kan det bli ett stort hål i väggens baksida om borret bryter igenom.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

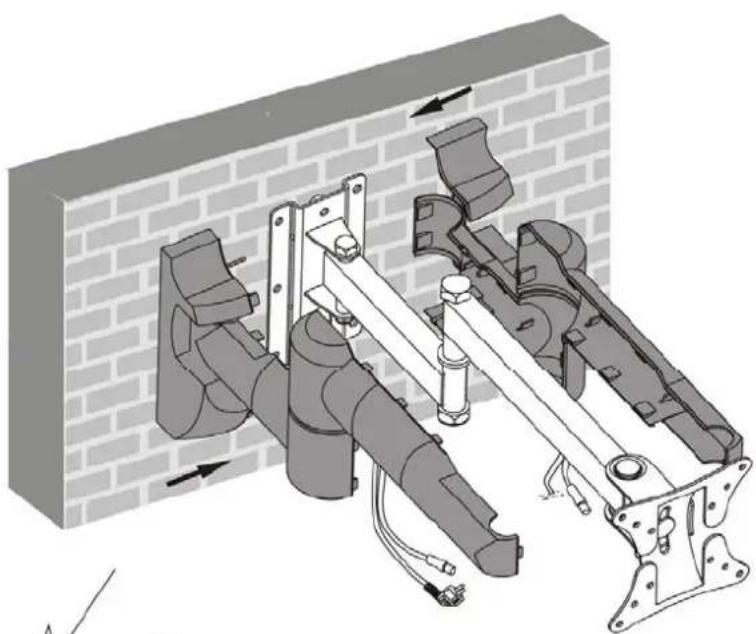

Kablar, sladdar och dekorstycken

Klipp av hörnet från dekorstycket för kablar och sladdar.

Dra sladden genom öppningen.

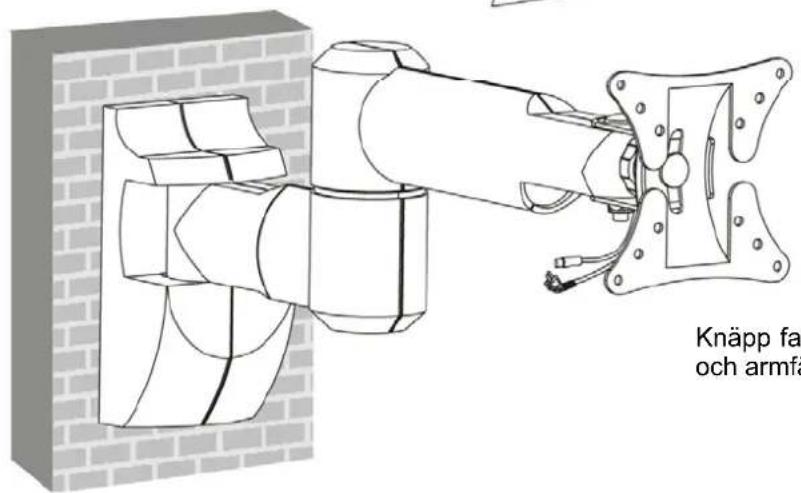

Knäpp fast dekorstyckena på väggplattan och armfästet.

• Lyft bildskärmen och passa in hålet mot hålet i fästet.
  • Montera genom att dra åt skruvarna

WARNING! Dra åt skruvarna ordentligt, men inte för hårt.

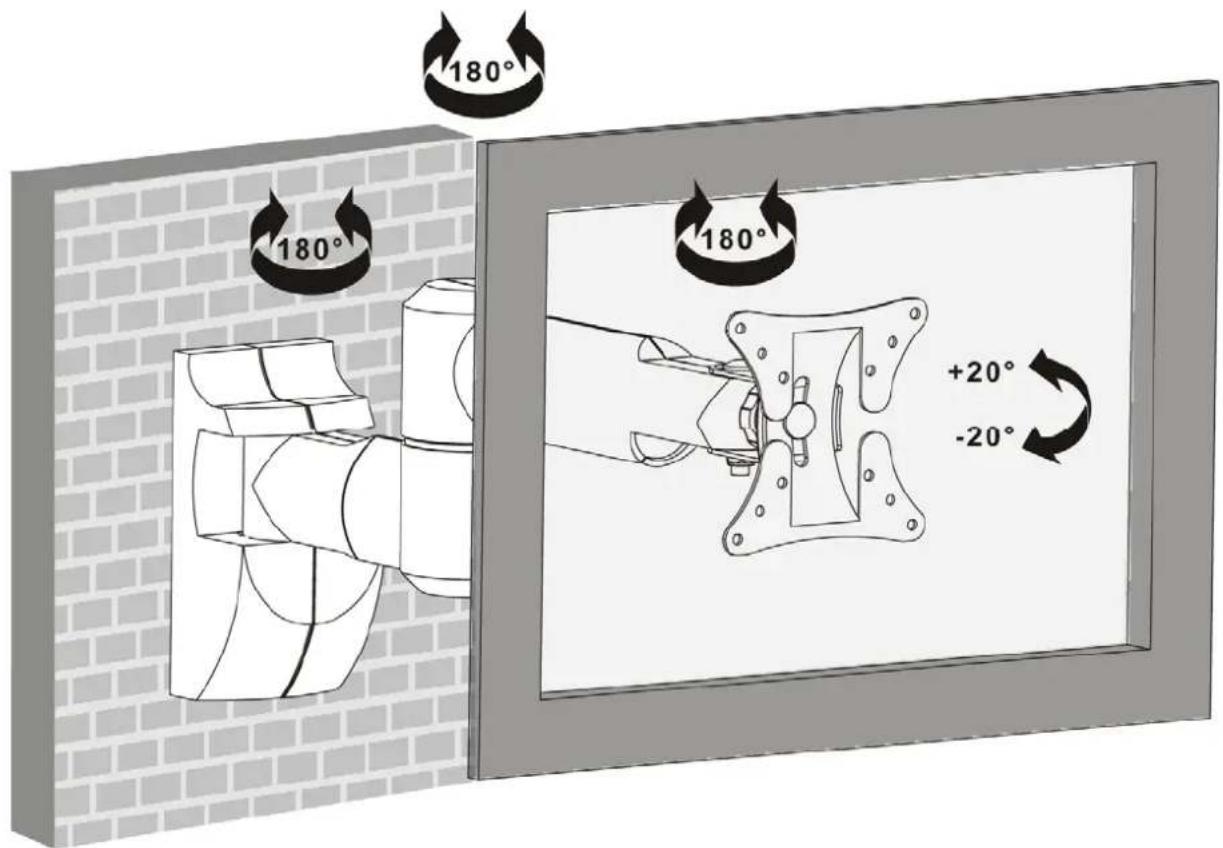

Inställning

Justera bildskärmen till önskad vinkel och dra åt vredet för vinkelinställning.

UNDERHÅLL

• Kontrollera minst var 3:e månad att fästet är korrekt monterade.
• Kontakta återförsäljaren vid eventuella frågor.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se
