929-070 - Uchwyt ścienny Marquant - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do monitorów/telewizorów
Marka	Marquant
Model	929-070
Maksymalne obciążenie	30 kg (66 funtów)
Kompatybilność VESA	Kompatybilny ze standardowymi wzorami VESA przy użyciu śrub M4 i M5 (75x75mm, 100x100mm, itp.)
Materiał	Stal, plastikowe elementy dekoracyjne
Kolor	Czarny (typowy)
Regulacja pochylenia	+20° / -20°
Regulacja obrotu	180°
Powierzchnie montażowe	Drewniane słupki, beton, ściana ceglana
Dołączone części	Płyta ścienna, adaptery, śruby (M4×14, M5×14), podkładki, kotwy betonowe, elementy dekoracyjne
Wymagane narzędzia	Wiertarka, śrubokręt, poziomica, ołówek
Wewnątrz/Na zewnątrz	Tylko do użytku wewnętrznego
Konserwacja	Sprawdzaj instalację co 3 miesiące
Bezpieczeństwo	Nie przekraczaj maksymalnego obciążenia; montaż przez wykwalifikowany personel; dokręcaj śruby mocno, ale nie za mocno
Dostępność części zamiennych	Skontaktuj się ze sprzedawcą lub działem serwisowym Jula
Języki instrukcji	EN, SV, NO, PL

Często zadawane pytania - 929-070 Marquant

Jaka jest maksymalna waga, jaką może utrzymać ten uchwyt ścienny?

Maksymalne obciążenie wynosi 30 kg (66 funtów). Nie przekraczaj tego limitu, aby uniknąć ryzyka obrażeń lub uszkodzeń.

Z jakimi wzorami VESA jest zgodny?

Uchwyt zawiera śruby i podkładki M4 i M5, obsługujące standardowe wzory VESA, takie jak 75x75mm, 100x100mm oraz inne rozmiary aż do limitu obciążenia.

Czy mogę zamontować ten uchwyt na ścianie ceglanej?

Tak, uchwyt można zamontować na betonowych lub ceglanych ścianach. Użyj dołączonych kotew betonowych i wierć w cegły lub bloki betonowe, nie w spoiny zaprawy. Upewnij się, że ściana ma co najmniej 35 mm grubości.

Jak wyregulować kąt monitora po instalacji?

Uchwyt umożliwia pochylenie +20°/-20° i obrót 180°. Poluzuj pokrętło regulacyjne, ustaw monitor, a następnie dokręć pokrętło bezpiecznie.

Jakie narzędzia są wymagane do instalacji?

Będziesz potrzebować wiertarki, śrubokrętu, poziomicy i ołówka. Zaleca się użycie wykrywacza słupków do montażu na drewnianych słupkach.

Jak zarządzać kablami za pomocą tego uchwytu?

Uchwyt zawiera elementy dekoracyjne, które zatrzaskują się na płycie ściennej i wsporniku ramienia. Odetnij róg elementu dekoracyjnego dla kabli, przeciągnij kable przez otwór, a następnie zatrzaśnij elementy na miejscu.

Czy uchwyt nadaje się do użytku na zewnątrz?

Nie, produkt jest przeznaczony tylko do użytku wewnętrznego. Instalacja na zewnątrz może spowodować obrażenia lub uszkodzenia.

Jak często powinienem sprawdzać uchwyt pod kątem bezpieczeństwa?

Sprawdzaj instalację co najmniej co 3 miesiące, aby upewnić się, że wspornik pozostaje bezpieczny. Skontaktuj się ze sprzedawcą, jeśli zauważysz jakiekolwiek problemy.

Co zrobić, jeśli brakuje części lub są uszkodzone?

Skontaktuj się natychmiast ze sprzedawcą. Nie instaluj uchwytu bez wszystkich części wymienionych w instrukcji.

Czy mogę zamontować ten uchwyt samodzielnie?

Zaleca się, aby inna osoba pomogła lub użyć mechanicznego urządzenia podnoszącego do bezpiecznego podniesienia i ustawienia monitora.

INSTRUKCJA OBSŁUGI 929-070 Marquant

Instrukcja montażu uchwytu ściennego

PL Instrukcja obsługi w oryginale

Części 19
Pakiet M....19
Pakiet W....19

MONTAŻ 20

Montaż na belkach drewnianych w ścianie 20
Montaż na ścianie betonowej lub ceglanej 21
Montaż adaptera....21
Kable, przewody i elementy maskujące.... 22
Montaż telewizora 23
Ustawianie 24

KONSERWACJA....24

ENGLISH 25

Przed użyciem uważnie przeczytaj instrukcję obsługi!

W razie pytań skontaktuj się z dystrybutorem.

OSTRZEŻENIE! Nie przekraczaj dopuszczalnej maksymalnej nośności (maks. 30 kg) – ryzyko poważnych obrażeń ciała i/lub uszkodzeń mienia.

OSTRZEŻENIE!

• Przed zamontowaniem uchwytu przeczytaj wszystkie instrukcje i wskazówki bezpieczeństwa. W razie pytań skontaktuj się z dystrybutorem.
  • Instalacji produktu może dokonać wyłącznie wykwalifikowany personel.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.
  • Zamocuj wkręty na środku ewentualnych belek.
• Przy podnoszeniu i ustawianiu sprzętu poproś drugą osobę o pomoc lub skorzystaj z podnośnika mechanicznego.
• Dokreć śruby porządnie, lecz nie za mocno – ryzyko uszkodzeń mienia.
• Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Stosowanie uchwytu na zewnątrz pomieszczeń może doprowadzić do powstania obrażeń ciała i/lub szkód materialnych.

OPIS

WAŻNE! Upewnij się, czy posiadasz wszystkie elementy z listy. Skontaktuj się z dystrybutorem, jeśli dostrzeżesz brak lub uszkodzenie części.

Pakiet M

M4 x 14 (4 szt.) M-A

M5 x 14 (4 szt.) M-B

Podkładka D5 (4 szt.) M-C

Pakiet W

ST6,3 x 55 (6 szt.) W-A

Kołek do betonu (6 szt.) W-B

Podkładka D6 (6 szt.) W-C

MONTAŻ

Montaż na belkach drewnianych w ścianie

Zaznacz rozmieszczenie otworów montażowych

Wywierć otwory

Przykręć płytę ścienną do ściany.

OSTRZEŻENIE!

• Zamocuj wkręty na środku belek.
• Monter jest odpowiedzialny za użycie odpowiednich elementów mocujących.
- Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.

Montaż na ścianie betonowej lub ceglanej

Zaznacz rozmieszczenie otworów montażowych
Wywierć otwory
Przykręć płytę ścienna do ściany.

OSTRZEŻENIE!

• Przed montażem kołka do betonu sprawdź, czy grubość betonu wynosi minimum 35 mm. Nie wierć w fugach, tylko w cegle lub betonie, najlepiej minimum 25 mm od krawędzi. Wierć na niskich obrotach, bez użycia udaru, w przeciwnym razie, jeśli wiertło przejdzie na wylot, z drugiej strony ściany może powstać duży otwór.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.

Montaż adaptera

Kable, przewody i elementy maskujące

Odetnij róg elementu maskującego, aby wykonać przepust na kable.

Przeciągnij przewód przez otwór.

Przypnij elementy maskujące do płyty ściennej i ramienia.

Montaż telewizora

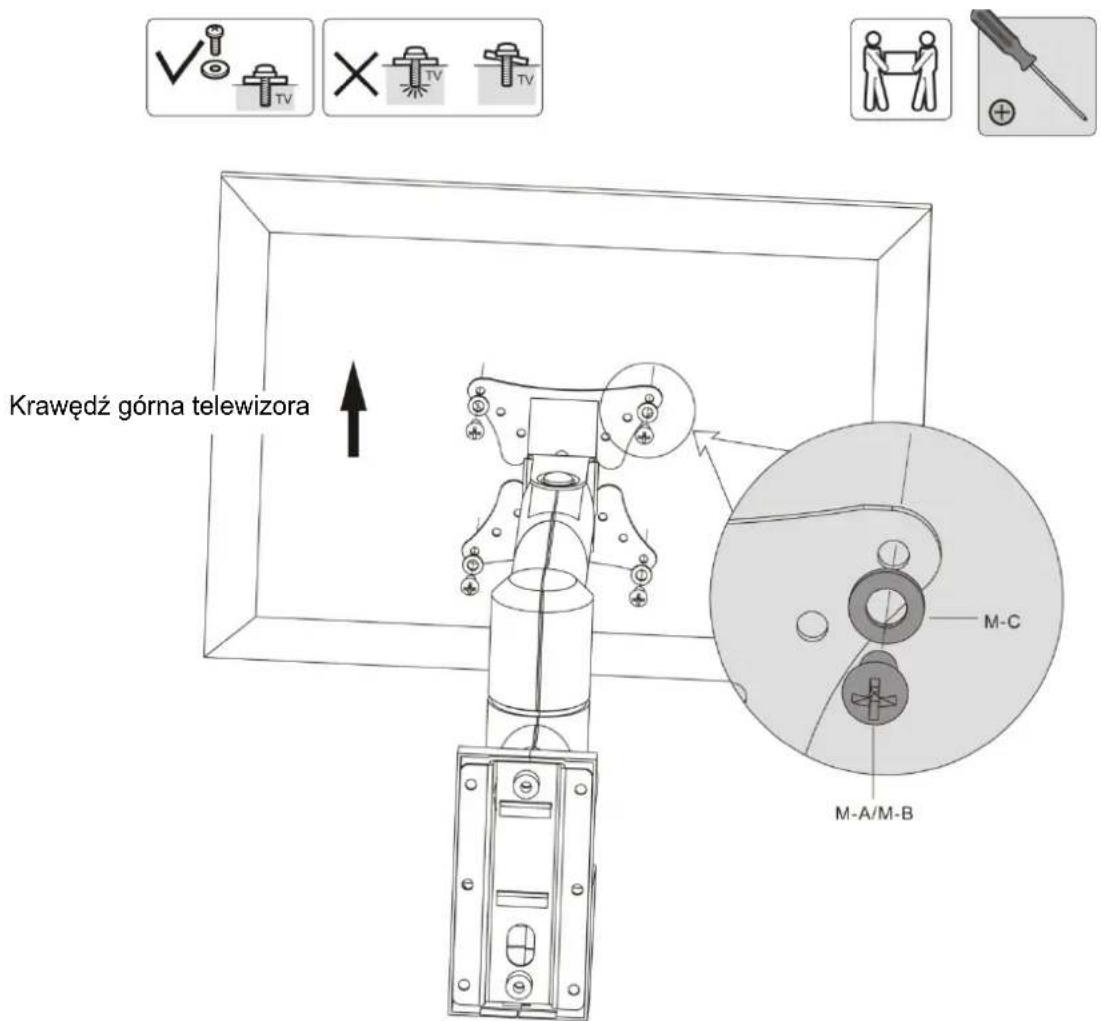

• Podnieś telewizor i dopasuj otwór do otworu w uchwycie.
  • Zamontuj, dokręcając śruby.

OSTRZEŻENIE! Dokręć śruby porządnie, lecz nie za mocno.

Ustawianie

Ustaw żądany kąt nachylenia telewizora i dokręć pokrętło regulacji kąta.

KONSERWACJA

• Co najmniej co 3 miesiące sprawdzaj, czy uchwyt jest prawidłowo zamontowany.
• W razie problemów skontaktuj się z dystrybutorem.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl
