Rodzaj produktu	Uchwyt ścienny do półek szklanych
Marka	Marquant
Model	929-082
Maksymalne obciążenie	8 kg (całkowite)
Liczba półek szklanych	2
Materiał półki	Szkło
Materiał płyty ściennej	Metal (stal)
Dołączone okucia	Śruby, kotwy do betonu, tuleje plastikowe, elementy dekoracyjne, klucz imbusowy
Powierzchnie montażowe	Drewniane słupki lub ściany betonowe/ceglane
Regulacja	Wsporniki półek można przestawiać na różnych wysokościach
Zalecane zastosowanie	Tylko do użytku wewnętrznego
Konserwacja	Sprawdzać wszystkie połączenia śrubowe co 2 miesiące; dokręcać w razie potrzeby
Czyszczenie	Wycierać suchą szmatką; unikać ściernych środków czyszczących
Ostrzeżenia bezpieczeństwa	Nie przekraczać maksymalnego obciążenia; instalować przez wykwalifikowany personel; stosować na solidnych ścianach
Wymagane narzędzia	Wkrętak krzyżakowy, wiertarka, wiertło do betonu (8 mm do betonu), marker, młotek
Kraj pochodzenia	Nieokreślony (prawdopodobnie Chiny lub Europa)
Gwarancja	Skontaktuj się z dealerem w celu uzyskania informacji o gwarancji

Często zadawane pytania - 929-082 Marquant

Jaka jest maksymalna waga, jaką ten uchwyt ścienny może utrzymać?

Maksymalne całkowite obciążenie wynosi 8 kg. Nie przekraczać tej wagi, aby uniknąć poważnych obrażeń lub uszkodzeń.

Czy mogę zainstalować to na płycie gipsowo-kartonowej bez słupków?

Nie, uchwyt musi być przymocowany do drewnianych słupków lub ściany betonowej/ceglanej. Sama płyta gipsowo-kartonowa nie wytrzyma obciążenia.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wkrętaka krzyżakowego, wiertarki z wiertłem 3 mm do drewna lub 8 mm do betonu, markera i młotka.

Czy szklane półki są dołączone?

Tak, opakowanie zawiera 2 szklane półki oraz niezbędne okucia do ich montażu.

Jak wyregulować wysokość półek?

Poluzuj śruby na wspornikach półek za pomocą dołączonego klucza imbusowego 3 mm, przesuń wsporniki na żądaną wysokość, a następnie dokręć śruby.

Czy mogę użyć tego uchwytu do telewizora lub monitora?

Nie, ten produkt jest przeznaczony tylko do półek (np. przedmiotów dekoracyjnych, małych urządzeń elektronicznych). Nie jest przeznaczony do ciężkiego sprzętu, takiego jak telewizory.

Jak czyścić szklane półki?

Użyj miękkiej suchej ściereczki do wycierania szkła. Unikaj ściernych środków czyszczących lub gąbek szorujących, które mogą porysować powierzchnię.

Czy bezpieczne jest używanie tego uchwytu na zewnątrz?

Nie, uchwyt jest przeznaczony tylko do użytku wewnętrznego. Ekspozycja na zewnątrz może spowodować korozję lub awarię, prowadząc do wypadków.

Jak często należy sprawdzać uchwyt?

Firma Jula zaleca sprawdzanie wszystkich połączeń śrubowych co drugi miesiąc, aby upewnić się, że są nadal mocno dokręcone i bezpieczne.

Co zrobić, jeśli zgubię okucia?

Skontaktuj się z dealerem lub działem serwisowym Jula w celu uzyskania części zamiennych. Nie zastępuj niezatwierdzonymi okuciami.

INSTRUKCJA OBSŁUGI 929-082 Marquant

Instrukcja montażu uchwytu ściennego

PL Instrukcja obsługi w oryginale

Części 19
Pakiet 19
Narzędzia....19

MONTAZ 20

Montaż na belkach drewnianych w ścianie 20
Montaż na ścianie betonowej lub ceglanej.... 21
Montaż wsporników półki 22
Zawieszanie wsporników półki.... 22
Montaż półki szklanej.... 23
Przewody i kable....23

KONSERWACJA....24

ENGLISH 25

SAFETY INSTRUCTIONS.... 25

DESCRIPTION 25

Parts....26
Package 26
Tools 26

INSTALLATION 27

Przed użyciem uważnie przeczytaj instrukcję obsługi!

W razie pytań skontaktuj się z dystrybutorem.

OSTRZEŻENIE! Nie przekraczaj dopuszczalnej maksymalnej nośności (maks. 8 kg) – ryzyko poważnych obrażeń ciała i/lub uszkodzeń mienia.

OSTRZEŻENIE!

• Przed zamontowaniem uchwytu przeczytaj wszystkie instrukcje i wskazówki bezpieczeństwa. W razie pytań skontaktuj się z dystrybutorem.
  • Instalacji produktu może dokonać wyłącznie wykwalifikowany personel.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.
  • Zamocuj wkręty na środku ewentualnych belek.
• Przy podnoszeniu i ustawianiu sprzętu poproś drugą osobę o pomoc lub skorzystaj z podnośnika mechanicznego.
• Dokreć śruby porządnie, lecz nie za mocno – ryzyko uszkodzeń mienia.
• Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Stosowanie uchwytu na zewnątrz pomieszczeń może doprowadzić do powstania obrażeń ciała i/lub szkód materialnych.

OPIS

WAŻNE! Upewnij się, czy posiadasz wszystkie elementy z listy. Skontaktuj się z dystrybutorem, jeśli dostrzeżesz brak lub uszkodzenie części.

Płyta ścienna (1 szt.) C

Szkłana półka (2 szt.) A

Wsporniki półki (2 szt.) B

Element mocujący (2 szt.) D

Element maskujący (2 szt.) E

Pakiet

ST5,5 x 50 (4 szt.) P-A

Kolek do betonu (4 szt.) P-B

M5 x 10 (6 szt.) P-C

Plastikowa tuleja (2 szt.) P-D

Plastikowa obudowa (4 szt.) P-E

Klucz imbusowy 3 mm (1 szt.) P-F

Narzędzia

• Śrubokręt krzyżakowy
• Wiertarka z wiertłem do kamienia 8 mm (do montażu w ścianie betonowej)
Marker
• M łotek

MONTAŻ

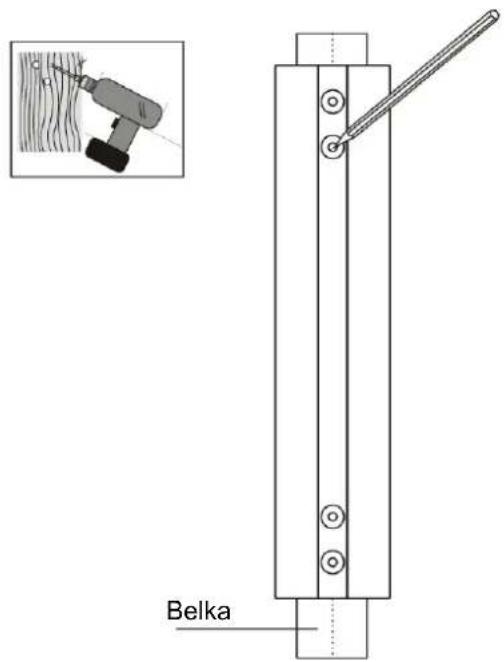

Montaż na belkach drewnianych w ścianie

OSTRZEŻENIE!

• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.
• Dokreć śruby porządnie, lecz nie za mocno – ryzyko uszkodzeń mienia.
  • Zamocuj wkręty na środku belek.

• Dołączone elementy mocujące są przeznaczone do montażu na belkach drewnianych za zwykłą płytą wiórową/gipsową itp. Monter jest odpowiedzialny za użycie odpowiednich elementów mocujących.

• Zlokalizuj krawędzie belek za pomocą wykrywacza konstrukcji drewnianych. Narysuj pionową linię na środku każdej belki.

• Umieść płytę montażową na ścianie i zaznacz środki czterech otworów montażowych na oznaczeniach środków belek.
• Wywierć 4 otwory o średnicy 3 mm i głębokości 30 mm, a następnie umieść w nich 4 wkręty (P-A). Upewnij się, że płyta umieszczona jest poziomo.

Montaż na ścianie betonowej lub ceglanej

OSTRZEŻENIE!

• Przed montażem kołka do betonu sprawdź, czy grubość betonu wynosi minimum 35 mm. Nie wierć w fugach, tylko w cegle lub betonie, najlepiej minimum 25 mm od krawędzi. Wierć na niskich obrotach, bez użycia udaru, w przeciwnym razie, jeśli wiertło przejdzie na wylot, z drugiej strony ściany może powstać duży otwór.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.

• Użyj płyty ściennej jako szablonu i zaznacz 4 otwory na ścianie.
- Wywierć otwory wiertłem do kamienia 8 mm na głębokość minimum 50 mm. W każdym otworze umieść po jednym kołku do betonu (P-B). Zamontuj płytę scienną na ścianie za pomocą 4 wkrętów (P-A). Upewnij się, że płyta umieszczona jest poziomo.

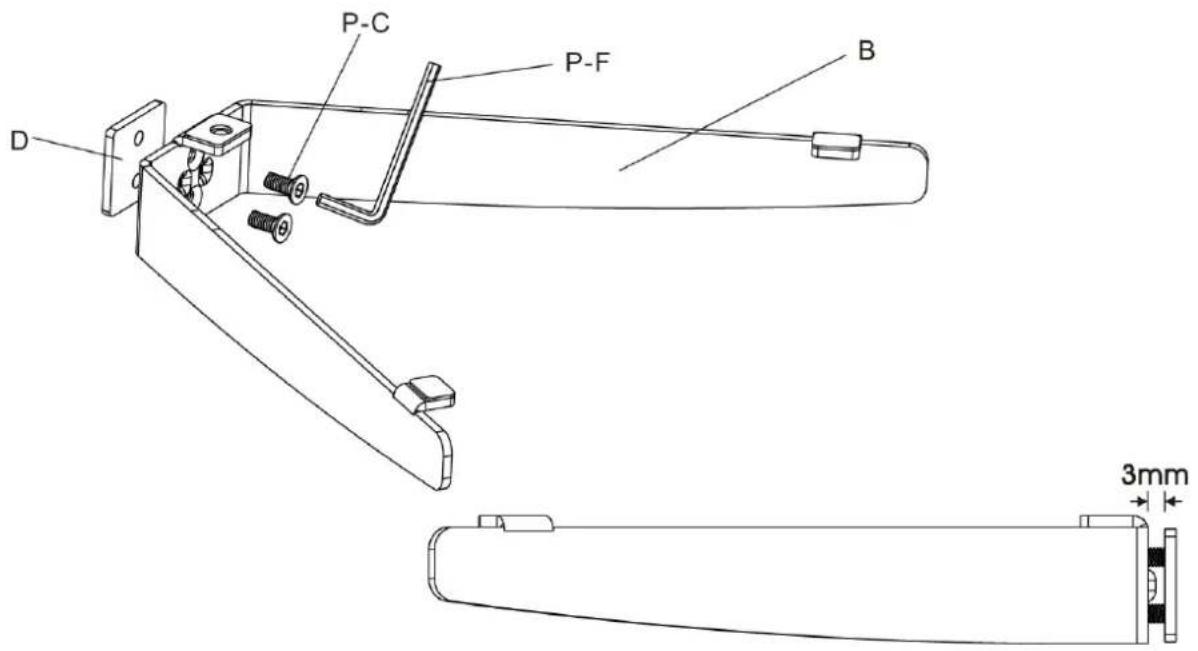

Montaż wsporników półki

• Za pomocą 2 wkrętów przymocuj element mocujący do jednego ze wsporników półki. Pozostaw 3-milimetrowy odstęp (rys. 2.1).
• Drugi element mocujący przymocuj do drugiego wspornika półki w taki sam sposób.

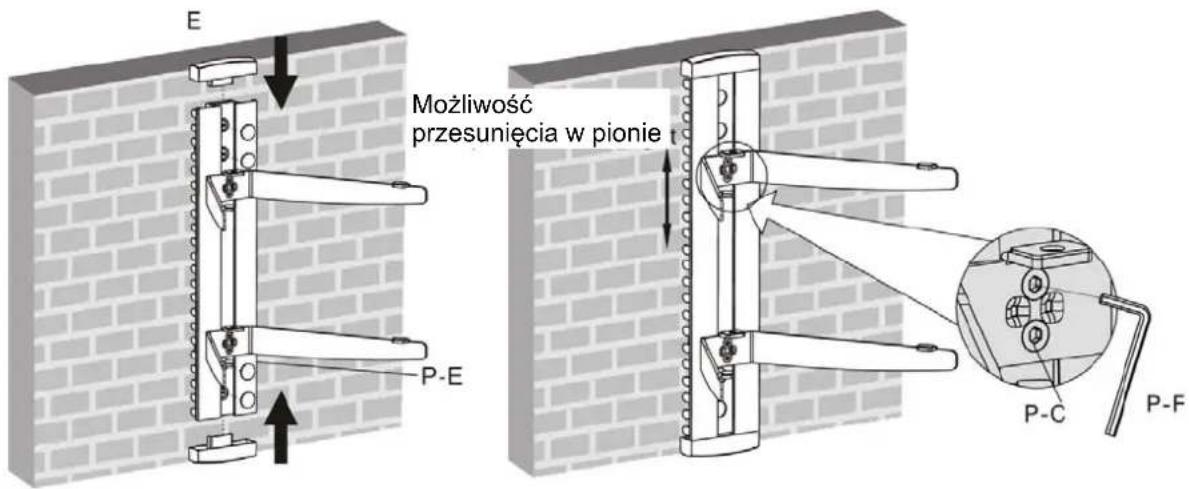

Zawieszanie wsporników półki

- Zawieś oba wsporniki półki na wybranej wysokości na płycie ściennej i dokręć wkręty za pomocą klucza imbusowego 3 mm.

Zamontuj elementy maskujące u góry i dołu płyty ściennej i założ 4 plastikowe zaślepki. W celu przesunięcia wsporników półki odkręć nieco wkręty kluczem imbusowym 3 mm, lecz nie wykręcaj ich całkowicie. Przesuń wsporniki na wybraną wysokość i dokręć wkręty.

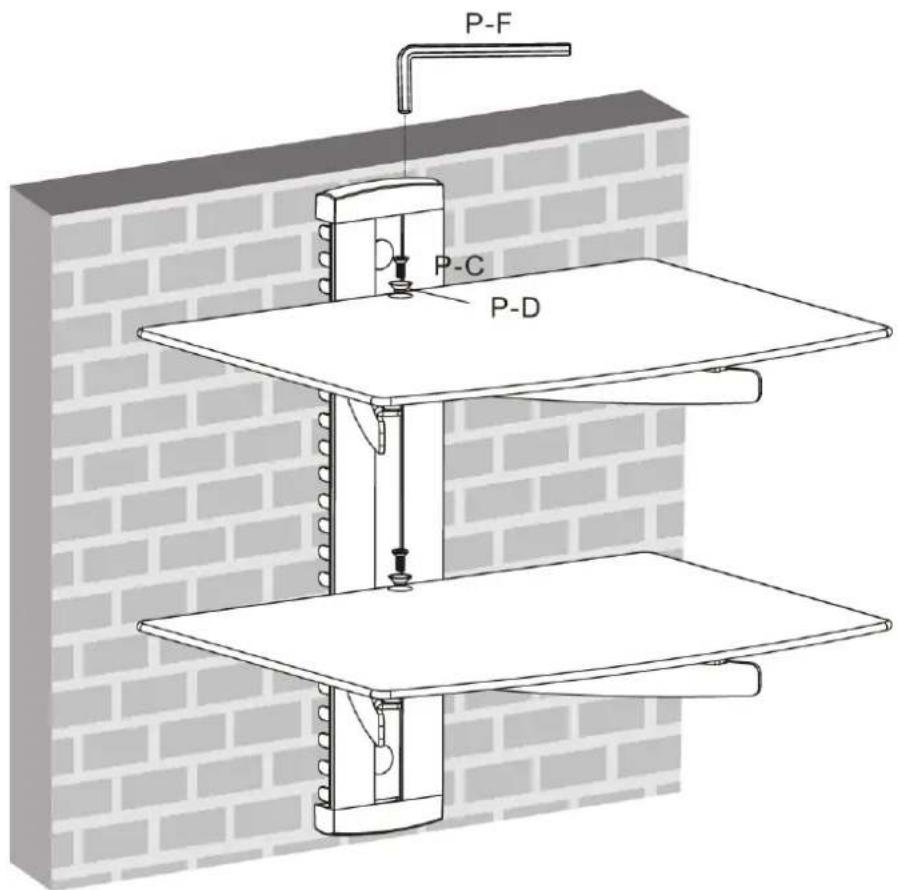

Montaż półki szklanej

Ostrożnie umieść szklane półki na wspornikach. Przymocuj półki do wsporników za pomocą wkrętów i plastikowych tulei. Lekko dokręć wkręty za pomocą klucza imbusowego 3 mm. Wyśrodkuj półki w stosunku do otworów i całkowicie dokręć wkręty za pomocą klucza imbusowego 3 mm.

Po prawidłowym zamontowaniu uchwytu ściennego ostrożnie umieść urządzenia na szklanych półkach. Przeciągnij przewody i kable przez obejmy.

KONSERWACJA

• Po zamontowaniu uchwytu z półkami upewnij się, czy wisi pewnie i bezpiecznie. Sprawdzaj co dwa miesiące, czy wszystkie połączenia mocujące są dokręcone.
  • W razie pytań dotyczących montażu skontaktuj się z dystrybutorem.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl
