Typ av produkt	Väggmonterad hyllkonsol för glashyllor
Varumärke	Marquant
Modell	929-082
Maximal belastning	8 kg (totalt)
Antal glashyllor	2
Hyllmaterial	Glas
Väggplattans material	Metall (stål)
Ingående hårdvara	Skruvar, betongankare, plastbussningar, dekordetaljer, insexnyckel
Monteringsytor	Träreglar eller betong/tegelväggar
Justerbarhet	Hyllstöden kan flyttas till olika höjder
Rekommenderad användning	Endast inomhus
Underhåll	Kontrollera alla skruvförband varannan månad; dra åt vid behov
Rengöring	Torka med en torr trasa; undvik slipande rengöringsmedel
Säkerhetsvarningar	Överskrid inte maxbelastning; installeras av kvalificerad personal; använd på stabila väggar
Verktyg som behövs	Stjärnskruvmejsel, borrmaskin, murborr (8 mm för betong), markeringspenna, hammare
Ursprungsland	Ej specificerat (troligen Kina eller Europa)
Garanti	Kontakta återförsäljaren för garantiinformation

Vanliga frågor - 929-082 Marquant

Vilken är den maximala vikten som denna vägghållare kan bära?

Den maximala totalbelastningen är 8 kg. Överskrid inte denna vikt för att undvika allvarliga skador eller skador.

Kan jag installera detta på gips utan reglar?

Nej, hållaren måste fästas i träreglar eller en betong/tegelvägg. Enbart gips klarar inte belastningen.

Vilka verktyg behövs för installation?

Du behöver en stjärnskruvmejsel, en borrmaskin med 3 mm borr för trä eller 8 mm murborr för betong, en markeringspenna och en hammare.

Ingår glashyllorna?

Ja, förpackningen innehåller 2 glashyllor och nödvändig hårdvara för montering.

Hur justerar jag höjden på hyllorna?

Lossa skruvarna på hyllstöden med den medföljande 3 mm insexnyckeln, skjut stöden till önskad höjd och dra sedan åt skruvarna igen.

Kan jag använda denna hållare för en TV eller skärm?

Nej, denna produkt är endast avsedd för hyllor (t.ex. dekorföremål, små elektronikprylar). Den är inte avsedd för tung utrustning som TV-apparater.

Hur rengör jag glashyllorna?

Använd en mjuk torr trasa för att torka glaset. Undvik slipande rengöringsmedel eller skursvampar som kan repa ytan.

Är det säkert att använda denna hållare utomhus?

Nej, hållaren är endast avsedd för inomhusbruk. Utomhusexponering kan orsaka korrosion eller fel, vilket leder till olyckor.

Hur ofta ska jag kontrollera hållaren?

Jula rekommenderar att kontrollera alla skruvförband varannan månad för att säkerställa att de fortfarande är täta och säkra.

Vad gör jag om jag tappar bort hårdvaran?

Kontakta din återförsäljare eller Julas serviceavdelning för reservdelar. Använd inte hårdvara som inte är godkänd.

BRUKSANVISNING 929-082 Marquant

Monteringsanvisning för väggfäste

Monteringsanvisning for veggfeste

Delar 5
Paket 5
Verktyg 5

MONTERING....6

Montering på träregel i vägg 6
Montering på betong- eller tegelvägg 7
Montering av hyllbärare 8
Upphängning av hyllbärare 8
Montering av glashylla 9
Sladdar och kablar 10

UNDERHÄLL 10

NORSK 11

SIKKERHETSANVISNINGER....11

BESKRIVELSE 11

Läs bruksanvisningen noggrant innan användning!

Kontakta återförsäljaren om du har några frågor.

WARNING! Överskrid inte tillåten maximilast (Max.8 kg) – risk för allvarlig personskada och/eller egendomsskada.

WARNING!

• Läs alla anvisningar och säkerhetsanvisningar före installation. Kontakta återförsäljaren om du har några frågor.
• Produkten ska endast installeras av kvalificerad personal.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.
• Fäst skruvarna mitt på eventuella reglar.
• Be en andra person om hjälp eller använd mekanisk lyftutrustning för att lyfta och positionera utrustningen.
• Dra åt skruvarna ordentligt, men inte för hårt – risk för egendomsskada.
• Produkten är endast avsedd för inomhusbruk. Användning utomhus kan medföra personskada och/eller egendomsskada.

BESKRIVNING

VIKTIGT! Kontrollera att du har alla delar i listan. Kontakta återförsäljaren om delar saknas eller är skadade.

Paket

ST5,5 x 50 (4 st.) P-A

Betongankare (4 st.) P-B

M5 x 10 (6 st.) P-C

Plastbussning (2 st.) P-D

Plastkåpa (4 st.) P-E

Insexnyckel 3 mm (1 st.) P-F

Verktyg

• Krysskruvmejsel
- Borrmaskin med 8 mm stenborr (vid installation i betongvägg)
- Märkpenna
- Hammare

MONTERING

Montering på träregel i vägg

WARNING!

• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.
• Dra åt skruvarna ordentligt, men inte för hårt – risk för egendomsskada.
• Fäst skruvarna mitt på reglarna.

• Medföljande monteringsdetaljer är avsedda för montering på träreglar bakom vanlig spånskiva/gipsskiva eller liknande. Installatören är ansvarig för att använda lämpliga monteringsdetaljer.

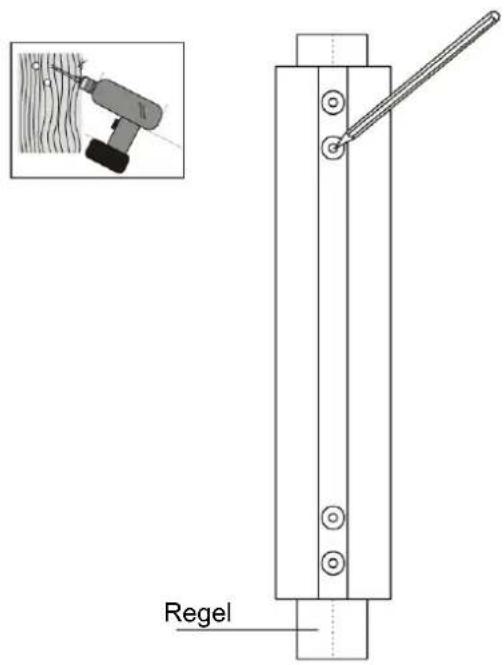

• Lokalisera reglarnas kanter med en regelsökare. Rita en vertikal linje vid mitten av vardera regeln.

• Placera väggplattan mot väggen och markera mitten av de fyra fästhålen på centrumlinjemarkeringarna för reglarna.
• Borra 4 hål med 3 mm diameter, 30 mm djupa, och sätt i 4 skruvar (P-A). Kontrollera att plattan är horisontell.

Montering på betong- eller tegelvägg

WARNING!

• Kontrollera att betongen är minst 35 mm tjock, för montering av betongankare. Borra inte i murbruksfogar, utan i tegelsten eller betongblock, helst minst 25 mm från kanten. Borra med lågt varvtal, inte med slagborrfunktion, annars kan det bli ett stort hål i väggens baksida om borret bryter igenom.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

- Använd väggplattan som mall och märk ut de 4 hålen på väggen.

- Förborra hålen med 8 mm stenborr till minst 50 mm djup. Sätt i ett betongankare (P-B) i varje hål. Montera väggplattan på väggen med i 4 skruvar (P-A). Kontrollera att plattan är horisontell.

• Montera ett fästdon på den ena hyllbäraren med 2 skruvar. Lämna 3 mm spalt (fig. 2.1).
• Montera det andra fästdonet på den andra hyllbäraren på samma sätt.

Upphängning av hyllbärare

- Häng de två hyllbärarna på väggplattan på önskade höjder och dra åt skruvarna med en 3 mm insexnyckel.

• Montera dekorstyckena upptill och nedtill på väggplattan och sätt på de 4 plastkåporna.
- Om du vill flytta hyllbärarna. lossa skruvarna med en 3 mm insexnyckel, men skruva inte ut dem helt. Flytta hyllbärarna till önskade höjder och dra åt skruvarna.

Placera försiktigt glashyllorna på hyllbärarna. Fäst glashyllorna på hyllbärarna med skruvar och plastbussningar. Dra åt skruvarna lätt med en 3 mm insexnyckel. Centrera glashyllorna överhålen och dra åt skruvarna helt med en 3 mm insexnyckel.

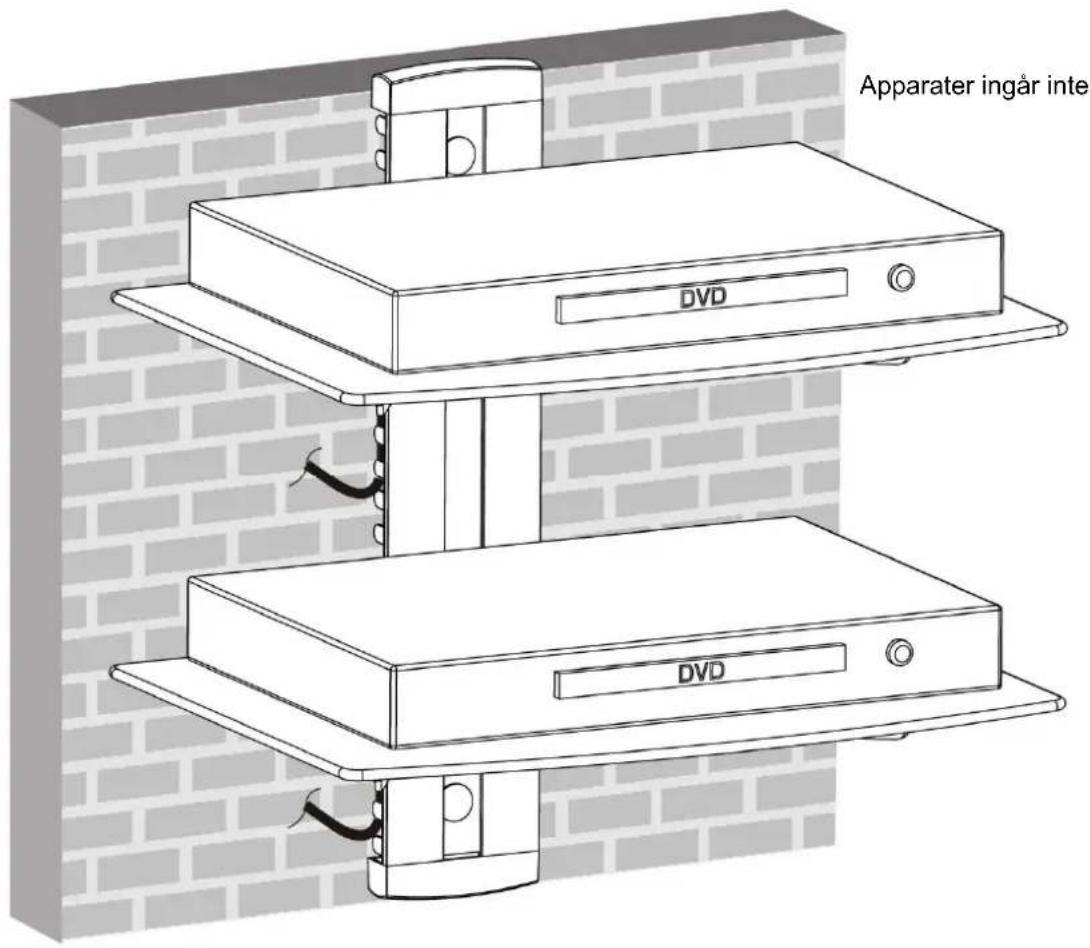

När väggfästet är korrekt monterat, placera apparaterna försiktigt på glashyllorna. Dra sladdar och kablar genom klämmorna.

UNDERHÅLL

• När vägghyllan monterats, kontrollera att den sitter stadigt och säkert. Kontrollera varannan månad att alla skruvförband är korrekt åtdragna.
• Kontakta återförsäljaren om du har frågor angående installationen.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se
