Produkttyp	Väggfäste
Varumärke	Marquant
Modell	929-083
Färg	Svart
Material	Stål
Vikttålighet	30 kg (66 lbs)
VESA-kompatibilitet	200x200 till 400x400 mm
Lutningsjustering	-5° till +15°
Nivåjustering	Ja, ±3°
Avstånd från vägg	2,5 cm (1 tum)
Lämplig skärmstorlek	26" till 65"
Installationstyp	Fast vid väggreglar
Ingår i paketet	Skruvar, pluggar, distanser, vattenpass
Garanti	1 år

Vanliga frågor - 929-083 Marquant

Vad är den maximala vikttåligheten för Marquant 929-083 väggfäste?

Den maximala vikttåligheten är 30 kg (66 lbs). Se till att din TV inte överstiger denna gräns.

Vilka VESA-mönster är kompatibla med detta fäste?

Det stöder VESA-mönster från 200x200 mm till 400x400 mm.

Är Marquant 929-083 lämplig för en 55-tums TV?

Ja, för skärmstorlekar från 26 till 65 tum. En 55-tums TV ligger inom intervallet.

Har fästet lutningsjustering?

Ja, det erbjuder lutningsjustering från -5° till +15° för att minska bländning.

Vilka verktyg behövs för installation?

Du behöver en borrmaskin, skruvmejsel, regelsökare och vattenpass (ingår).

Kan detta fäste installeras på gipsvägg?

Det måste monteras i väggreglar för säkerhet. Enbart gipsvägg kan inte bära lasten.

Hur långt från väggen håller fästet TV:n?

TV:n sitter cirka 2,5 cm (1 tum) från väggen för en låg profil.

Är det lätt att justera TV:n i våg efter installation?

Ja, fästet har nivåjustering på ±3° för enkel finjustering.

Kommer fästet med all nödvändig hårdvara?

Ja, det innehåller skruvar, pluggar, distanser och ett vattenpass.

Vad är garantitiden för denna produkt?

Marquant erbjuder 1 års garanti mot tillverkningsfel.

BRUKSANVISNING 929-083 Marquant

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

- Kontrollera minst var tredje månad att fästet är korrekt monterat.

WARNING!

• Överskrid inte den angivna maxvikten- det kan orsaka materiella skador eller personskador.
• Påbörja inte installationen förrän alla instruktioner och varningar i denna installationsanvisning har lästs igenom. Kontakta den lokala återförsäljaren vid frågor om innehållet.
• Detta väggfäste är utformat endast för att installeras och användas på det sätt som beskrivs i denna bruksanvisning. Felaktig installation av väggfästet kan orsaka materiella skador eller allvarliga personskador.
• Väggfästet får endast installeras av en person med god mekanik- och byggvana och som förstår denna bruksanvisning fullt ut.
• Kontrollera att väggen håller för den kombinerade vikten av väggfästet och utrustningen som fästs vid det.
• Vid montering på träreglar: se till att fästskruvarna är förankrade i mitten av reglarna. Användning av regelsökare rekommenderas.
• Ta alltid hjälp av en annan person eller använd en mekanisk lyftanordning för att lyfta och positionera väggfästet.
• Dra åt skruvarna ordentligt, men inte för hårt. Alltför hårt åtdragna skruvar kan orsaka skador på väggfästet och minska hållkraften betydligt.
• Väggfästet är endast avsett för inomhusbruk. Om väggfästet används utomhus kan det leda till materiella skador eller personskador.

TEKNISKA DATA

Maximal vikt 20 kg

Passar skärmstorlek 26"-47"

moNTERING

A. Ledad arm M-A. M5x14 (x4)
B. M6 (x8) M-B. M6x14 (x4)
C. VESA-adapter (x2) M-C. M8x20 (x4)
D. VESA-adapter (x2) M-D. M6x30 (x4)
E. 4 mm insexnyckel (x1) M-E. M8x30 (x4)
F. 6 mm insexnyckel (x1) M-F. D5-bricka (x4)
G. Skruvnyckel (x1) M-G. D8-bricka (x4)
M-H. Litet mellanlägg (x4)
W-A. S16,3X55 (x3) M-I.. Stort mellanlägg (x4)
W-B. betongankare (x3)

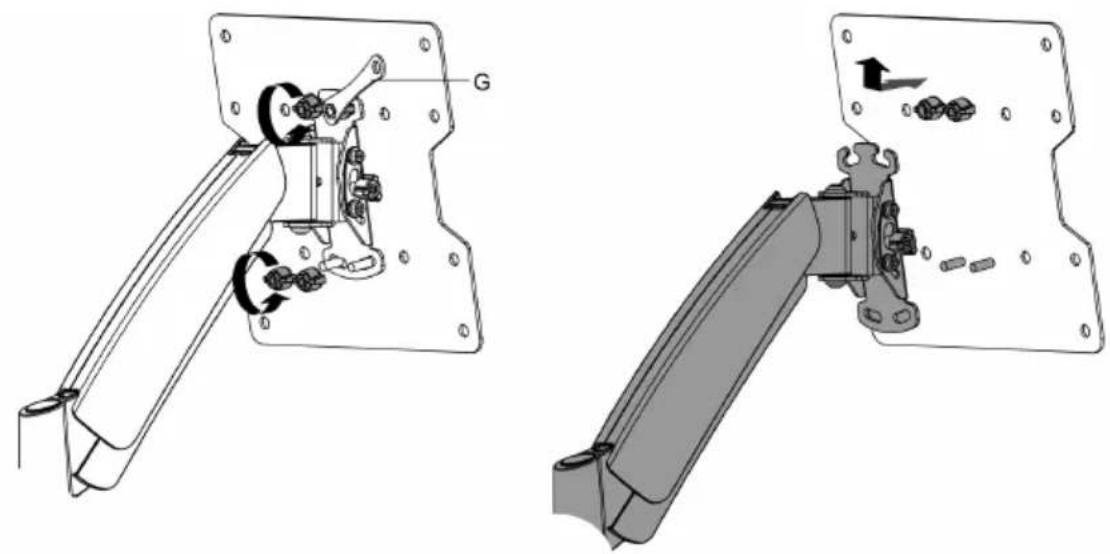

Avlägsna VESA-plattan från väggfästet

1

Montering på vägg med träreglar

WARNING!

• Se till att monteringsskruvarna är förankrade i mitten av väggregeln. Användning av regelsökare rekommenderas.
• Installatören ansvarar för att tillhandahålla verktyg för andra typer av monteringssituationer. Installatörerna måste försäkra sig om att väggen håller för den kombinerade vikten av väggfästet och utrustningen som fästs vid det.

3A

montering på vägg av betong eller tegel

WARNING!

- Installatören måste bekräfta att väggen klarar av att bära den totala vikten av väggfästet tillsammans med all övrig utrustning.

3B

• Välj skruvar, brickor och mellanlägg (vid behov) utifrån skärmtyp.
• Placera VESA-plattan så nära mitten av tv:n som möjligt.
• Skruva fast VESA-plattan på tv:n.
• Dra åt alla skruvar, men inte för hårt.

6A

För skärmar med platt baksida

För skärmar med försänkt baksida

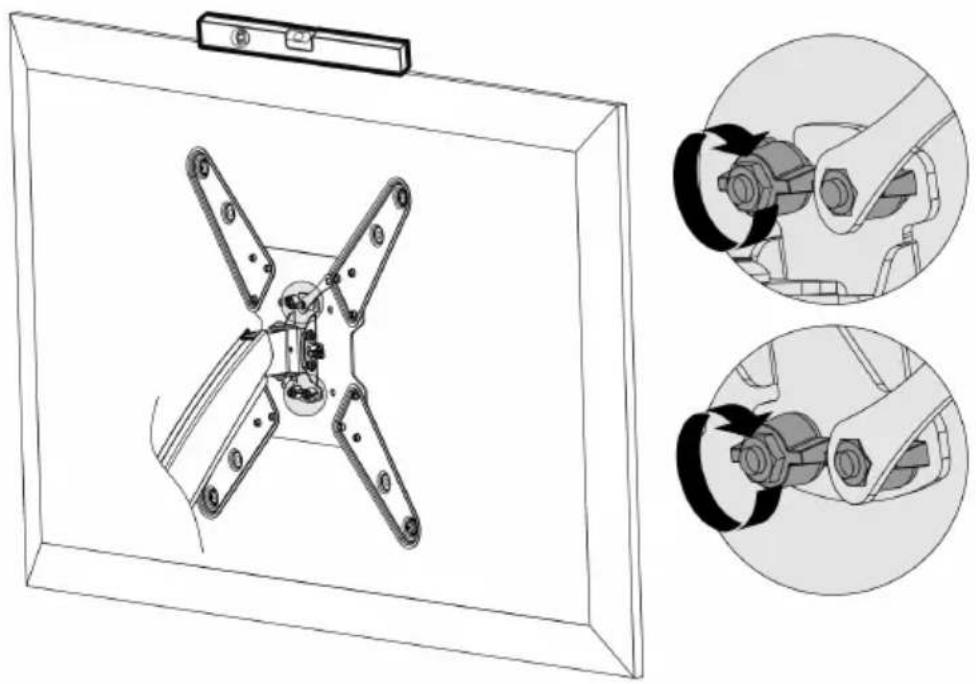

Placera TV:n på väggfästet

7

• Lossa de övre vreden och lämna ett mellanrum på 4 mm till VESA-plattan.
• Placera tv:n på väggfästet.

8

• Se till att tv:n sitter rakt.
• Sätt de undre vreden på plats och dra åt alla vred.

Justera spänningen

• Håll armen rak vid justering av spänning. Använd en insexnyckel för att lossa eller dra åt justeringsskruven efter tv:ns vikt.
• Om tv:n sänker sig av sig själv: vrid justeringsskruven mot plussymbolen (+).
• Om tv:n höjer sig av sig själv: vrid justeringsskruven mot minussymbolen (-).
• Dra åt ställskruven om lederna ger ifrån sig smällande ljud vid användning.

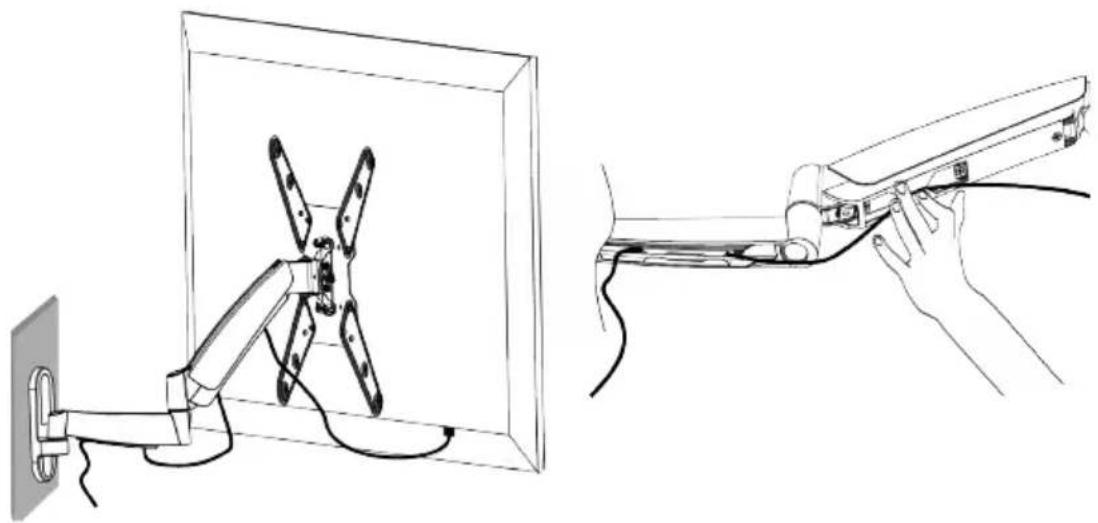

Kabelhantering

8

- Anslut kablarna till tv:n och tryck kabelhöljet inåt för att dra kablarna genom utrymmet.

oBS! Se till så att kablarna är något slaka så att fästets arm kan röra sig.

9

• Dra åt skruvarna med en insexnyckel (eller dra åt vredet) tills visningsvinkeln blir stadig.
• Ställ in önskat läge eller vinkla genom att luta eller justera i höjdled.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se
