Typ av produkt	Väggfäste för plattskärmar/TV-apparater
Märke	Marquant
Modell	929-079
Max belastning	30 kg (66 lbs)
VESA-kompatibilitet	Upp till 400x400 mm (uppskattat) med adaptrar för M4- och M5-skruvar
Lutningsområde	+20° / -20°
Vridningsområde	180° rotation vänster/höger
Väggkompatibilitet	Träreglar, betong, tegel (minst 35 mm tjocklek)
Medföljande skruvar (Paket M)	M4x14 (4), M5x14 (4), Bricka D5 (4)
Medföljande skruvar (Paket W)	ST6.3x55 (6), Betongankare (6), Bricka D6 (6)
Borrkrav (träreglar)	55 mm avstånd, Ø 4.5 mm förborrningar
Borrkrav (betong/tegel)	60 mm avstånd, Ø 10 mm hål för ankare
Material	Stål (svartmålat)
Endast inomhusbruk	Ja
Underhåll	Kontrollera var tredje månad för säker installation
Skötselråd	Torka med torr trasa; använd inte slipande rengöringsmedel
Säkerhetsvarningar	Överskrid inte maxlast; installeras av kvalificerad personal; använd lämpliga ankare
Förpackningens innehåll	Väggplatta, armfäste, skruvar, ankare, brickor, dekorbitar

Vanliga frågor - 929-079 Marquant

Vad är maxvikten som detta väggfäste kan hålla?

Maxbelastningen är 30 kg (66 lbs). Att överskrida denna gräns kan orsaka allvarlig skada eller skador.

Vilka typer av väggar är kompatibla med detta fäste?

Det passar för träregelväggar (med ST6.3x55 skruvar) och betong- eller tegelväggar (med Ø10 mm ankare). För betong, säkerställ minst 35 mm tjocklek och undvik murbruksfogar.

Vilka VESA-mönster stöds?

Fästet inkluderar adaptrar med M4- och M5-skruvar som stöder de flesta standard VESA-mönster upp till 400x400 mm. Kontrollera din monitors VESA-mönster före installation.

Kan jag luta eller vrida skärmen efter installation?

Ja, fästet tillåter +20°/-20° lutning och 180° vridning. Justera och dra åt vredet för att säkra önskad vinkel.

Vilka verktyg behöver jag för installation?

Du behöver en borrmaskin, lämpliga borr (Ø 4.5 mm för träreglar, Ø 10 mm för betong), en skruvmejsel, ett vattenpass och ett måttband.

Hur drar jag kablar med detta fäste?

Klipp av ett hörn på den medföljande dekorbiten för att skapa en öppning för kablar. Dra kablarna genom och snäpp sedan fast dekorbitarna på väggplattan och armfästet för att dölja dem.

Krävs professionell installation?

Manualen anger att produkten endast ska installeras av kvalificerad personal. Om du är osäker, anlita en professionell för att säkerställa säkerhet.

Hur ofta ska jag kontrollera fästet för säkerhet?

Inspektera fästet var tredje månad för att säkerställa att det fortfarande är säkert. Kontakta din återförsäljare om du märker några problem.

Vad gör jag om skruvar eller delar saknas?

Kontrollera dellistan i manualen. Om någon del saknas eller är skadad, kontakta din återförsäljare för ersättning. Använd inte icke-godkända delar.

Kan jag använda detta fäste utomhus?

Nej, detta fäste är endast för inomhusbruk. Utomhusbruk kan orsaka korrosion eller fel, vilket leder till personskada eller egendomsskada.

BRUKSANVISNING 929-079 Marquant

Monteringsanvisning för väggfäste

Monteringsanvisning for veggfeste

Montering på träregel i vägg 6
Montering på betong- eller tegelvägg 7
Montering av adapter 7
Kablar, sladdar och dekorstycken....8
Montering av bildskärm....9
Inställning....10

UNDERHÄLL 10

NORSK 11

SIKKERHETSANVISNINGER....11

BESKRIVELSE 11

Läs bruksanvisningen noggrant innan användning!

Kontakta återförsäljaren om du har några frågor.

VARNING! Överskrid inte tillåten maximilast (Max.30 kg) – risk för allvarlig personskada och/eller egendomsskada.

WARNING!

• Läs alla anvisningar och säkerhetsanvisningar före installation. Kontakta återförsäljaren om du har några frågor.
• Produkten ska endast installeras av kvalificerad personal.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.
• Fäst skruvarna mitt på eventuella reglar.
• Be en andra person om hjälp eller använd mekanisk lyftutrustning för att lyfta och positionera utrustningen.
• Dra åt skruvarna ordentligt, men inte för hårt – risk för egendomsskada.
• Produkten är endast avsedd för inomhusbruk. Användning utomhus kan medföra personskada och/eller egendomsskada.

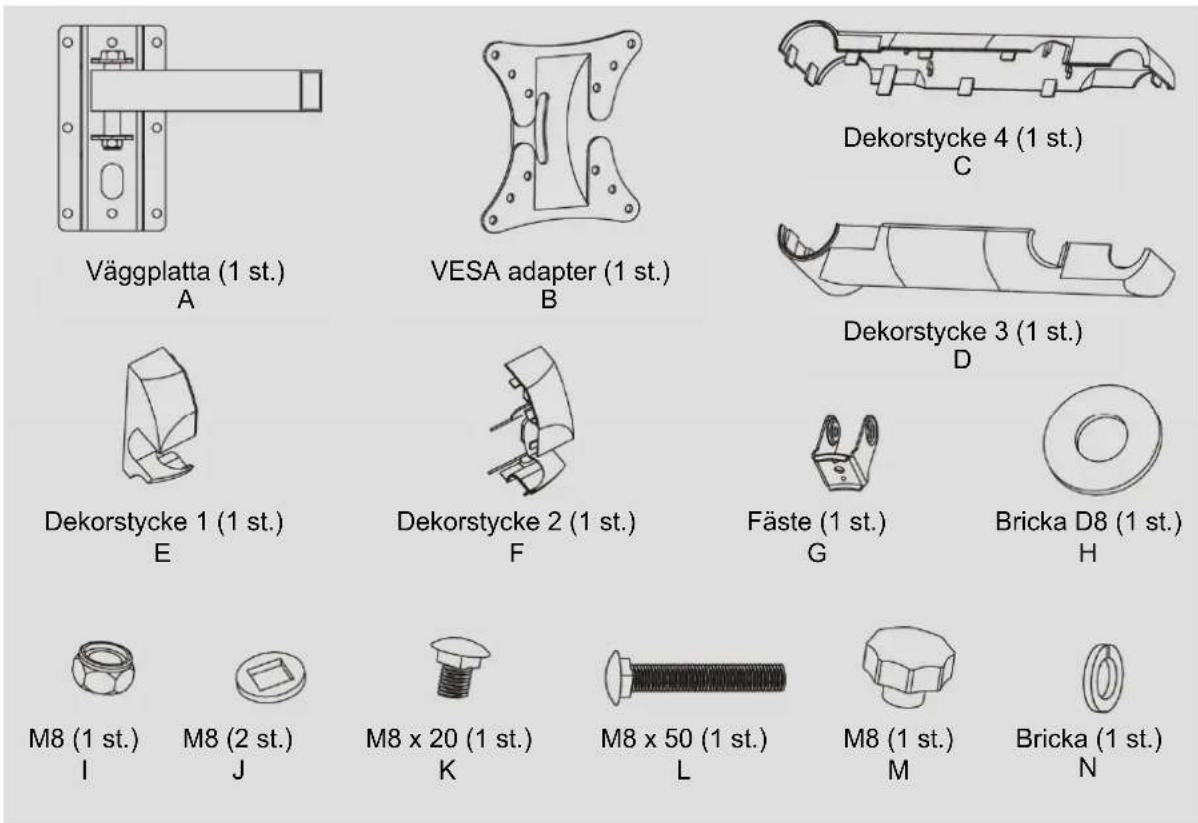

BESKRIVNING

VIKTIGT! Kontrollera att du har alla delar i listan. Kontakta återförsäljaren om delar saknas eller är skadade.

Paket M

M4 x 14 (4 st.) M-A

M5 x 14 (4 st.) M-B

Bricka D5 (4 st.) M-C

Paket W

ST6,3 x 55 (6 st.) W-A

Betongankare (6 st.) W-B

Bricka D6 (6 st.) W-C

MONTERING

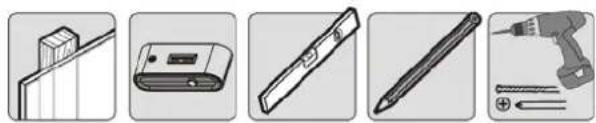

Montering på träregel i vägg

Skruva fast väggplattan på väggen.

WARNING!

• Fäst skruvarna mitt på reglarna.
• Installatören är ansvarig för att använda lämpliga monteringsdetaljer.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

Montering på betong- eller tegelvägg

Skruva fast väggplattan på väggen.

WARNING!

• Kontrollera att betongen är minst 35 mm tjock, för montering av betongankare. Borra inte i murbruksfogar, utan i tegelsten eller betongblock, helst minst 25 mm från kanten. Borra med lågt varvtal, inte med slagborrfunktion, annars kan det bli ett stort hål i väggens baksida om borret bryter igenom.
• Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

Kablar, sladdar och dekorstycken

Klipp av hörnet från dekorstycket för kablar och sladdar.

Dra sladden genom öppningen.

Knäpp fast dekorstyckena på väggplattan och armfästet.

• Lyft bildskärmen och passa in hålet mot hålet i fästet.
• Montera genom att dra åt skruvarna

WARNING! Dra åt skruvarna ordentligt, men inte för hårt.

Inställning

Justera bildskärmen till önskad vinkel och dra åt vredet för vinkelinställning.

UNDERHÅLL

• Kontrollera minst var 3:e månad att fästet är korrekt monterade.
• Kontakta återförsäljaren vid eventuella frågor.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

SIKKERHETSANVISNINGER

Skru veggplaten fast på veggen.

ADVARSEL!

Skru veggplaten fast på veggen.

ADVARSEL!
