929-079 - Uchwyt ścienny Marquant - Bezpłatna instrukcja obsługi

Rodzaj produktu	Uchwyt ścienny do płaskich monitorów/telewizorów
Marka	Marquant
Model	929-079
Maksymalne obciążenie	30 kg (66 funtów)
Zgodność VESA	Do 400x400 mm (szacunkowo) z adapterami do śrub M4 i M5
Zakres pochylenia	+20° / -20°
Zakres obrotu	Obrót 180° w lewo/prawo
Zgodność ściany	Drewniane słupki, beton, cegła (minimalna grubość 35 mm)
Dołączone śruby (Pakiet M)	M4x14 (4), M5x14 (4), Podkładka D5 (4)
Dołączone śruby (Pakiet W)	ST6.3x55 (6), Kotwy betonowe (6), Podkładka D6 (6)
Wymagania wiertnicze (słupki drewniane)	Odstęp 55 mm, otwory pilotowe Ø 4,5 mm
Wymagania wiertnicze (beton/cegła)	Odstęp 60 mm, otwory Ø 10 mm dla kotew
Materiał	Stal (malowana na czarno)
Tylko do użytku wewnętrznego	Tak
Konserwacja	Sprawdzaj co 3 miesiące pod kątem bezpiecznego montażu
Instrukcje pielęgnacji	Przecierać suchą szmatką; nie używać ściernych środków czyszczących
Ostrzeżenia bezpieczeństwa	Nie przekraczać maksymalnego obciążenia; montaż przez wykwalifikowany personel; używać odpowiednich kotew
Zawartość opakowania	Płyta ścienna, wspornik ramienia, śruby, kotwy, podkładki, elementy dekoracyjne

Często zadawane pytania - 929-079 Marquant

Jaka jest maksymalna waga, jaką może utrzymać ten uchwyt ścienny?

Maksymalne obciążenie wynosi 30 kg (66 funtów). Przekroczenie tego limitu może spowodować poważne obrażenia lub uszkodzenia.

Z jakimi rodzajami ścian jest zgodny ten uchwyt?

Nadaje się do ścian z drewnianymi słupkami (z śrubami ST6.3x55) oraz ścian betonowych lub ceglanych (z kotwami Ø10mm). W przypadku betonu zapewnij minimalną grubość 35 mm i unikaj spoin zaprawy.

Jakie wzory VESA są obsługiwane?

Uchwyt zawiera adaptery z śrubami M4 i M5, obsługujące większość standardowych wzorów VESA do 400x400 mm. Sprawdź wzór VESA swojego monitora przed montażem.

Czy mogę pochylać lub obracać monitor po montażu?

Tak, uchwyt pozwala na pochylenie +20°/-20° i obrót 180°. Wyreguluj i dokręć pokrętło, aby zabezpieczyć żądany kąt.

Jakich narzędzi potrzebuję do montażu?

Potrzebujesz wiertarki, odpowiednich wierteł (Ø 4,5 mm do słupków drewnianych, Ø 10 mm do betonu), śrubokręta, poziomicy i taśmy mierniczej.

Jak poprowadzić kable za pomocą tego uchwytu?

Odetnij róg dołączonego elementu dekoracyjnego, aby utworzyć otwór na kable. Przeciągnij kable, a następnie zatrzaśnij elementy dekoracyjne na płycie ściennej i wsporniku ramienia, aby je ukryć.

Czy wymagany jest profesjonalny montaż?

Instrukcja mówi, że produkt powinien być montowany tylko przez wykwalifikowany personel. Jeśli nie jesteś pewien, zatrudnij profesjonalistę, aby zapewnić bezpieczeństwo.

Jak często powinienem sprawdzać uchwyt pod kątem bezpieczeństwa?

Sprawdzaj uchwyt co 3 miesiące, aby upewnić się, że pozostaje bezpieczny. Skontaktuj się ze sprzedawcą, jeśli zauważysz jakiekolwiek problemy.

Co zrobić, jeśli brakuje śrub lub części?

Sprawdź listę części w instrukcji. Jeśli jakiejś części brakuje lub jest uszkodzona, skontaktuj się ze sprzedawcą w celu uzyskania zamienników. Nie zastępuj niezatwierdzonym sprzętem.

Czy mogę używać tego uchwytu na zewnątrz?

Nie, ten uchwyt jest tylko do użytku wewnętrznego. Użytkowanie na zewnątrz może spowodować korozję lub awarię, prowadząc do obrażeń ciała lub uszkodzenia mienia.

INSTRUKCJA OBSŁUGI 929-079 Marquant

Instrukcja montażu uchwytu ściennego

PL Instrukcja obsługi w oryginale

Części 19
Pakiet M....19
Pakiet W....19

MONTAŻ 20

Montaż na belkach drewnianych w ścianie 20
Montaż na ścianie betonowej lub ceglanej 21
Montaż adaptera....21
Kable, przewody i elementy maskujące.... 22
Montaż telewizora 23
Ustawianie 24

KONSERWACJA....24

ENGLISH 25

Przed użyciem uważnie przeczytaj instrukcję obsługi!

W razie pytań skontaktuj się z dystrybutorem.

OSTRZEŻENIE! Nie przekraczaj dopuszczalnej maksymalnej nośności (maks. 30 kg) – ryzyko poważnych obrażeń ciała i/lub uszkodzeń mienia.

OSTRZEŻENIE!

• Przed zamontowaniem uchwytu przeczytaj wszystkie instrukcje i wskazówki bezpieczeństwa. W razie pytań skontaktuj się z dystrybutorem.
  • Instalacji produktu może dokonać wyłącznie wykwalifikowany personel.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.
  • Zamocuj wkręty na środku ewentualnych belek.
• Przy podnoszeniu i ustawianiu sprzętu poproś drugą osobę o pomoc lub skorzystaj z podnośnika mechanicznego.
• Dokreć śruby porządnie, lecz nie za mocno – ryzyko uszkodzeń mienia.
• Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Stosowanie uchwytu na zewnątrz pomieszczeń może doprowadzić do powstania obrażeń ciała i/lub szkód materialnych.

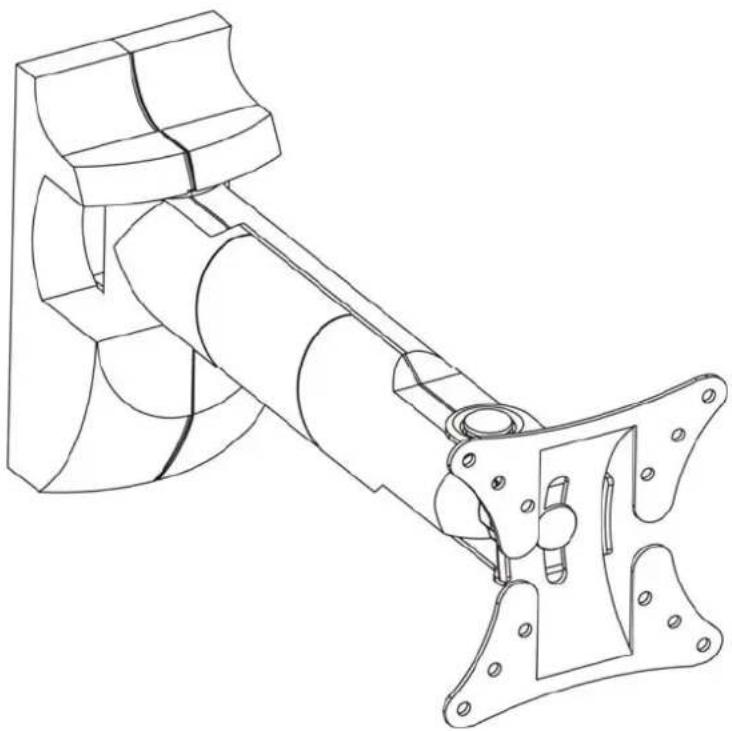

OPIS

WAŻNE! Upewnij się, czy posiadasz wszystkie elementy z listy. Skontaktuj się z dystrybutorem, jeśli dostrzeżesz brak lub uszkodzenie części.

Pakiet M

M4 x 14 (4 szt.) M-A

M5 x 14 (4 szt.) M-B

Podkładka D5 (4 szt.) M-C

Pakiet W

ST6,3 x 55 (6 szt.) W-A

Kołek do betonu (6 szt.) W-B

Podkładka D6 (6 szt.) W-C

MONTAŻ

Montaż na belkach drewnianych w ścianie

Zaznacz rozmieszczenie otworów montażowych

Wywierć otwory

Przykręć płytę ścienna do ściany.

OSTRZEŻENIE!

• Zamocuj wkręty na środku belek.
• Monter jest odpowiedzialny za użycie odpowiednich elementów mocujących.
- Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.

Montaż na ścianie betonowej lub ceglanej

Zaznacz rozmieszczenie otworów montażowych
Wywierć otwory
Przykręć płytę ścienna do ściany.

OSTRZEŻENIE!

• Przed montażem kołka do betonu sprawdź, czy grubość betonu wynosi minimum 35 mm. Nie wierć w fugach, tylko w cegle lub betonie, najlepiej minimum 25 mm od krawędzi. Wierć na niskich obrotach, bez użycia udaru, w przeciwnym razie, jeśli wiertło przejdzie na wylot, z drugiej strony ściany może powstać duży otwór.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.

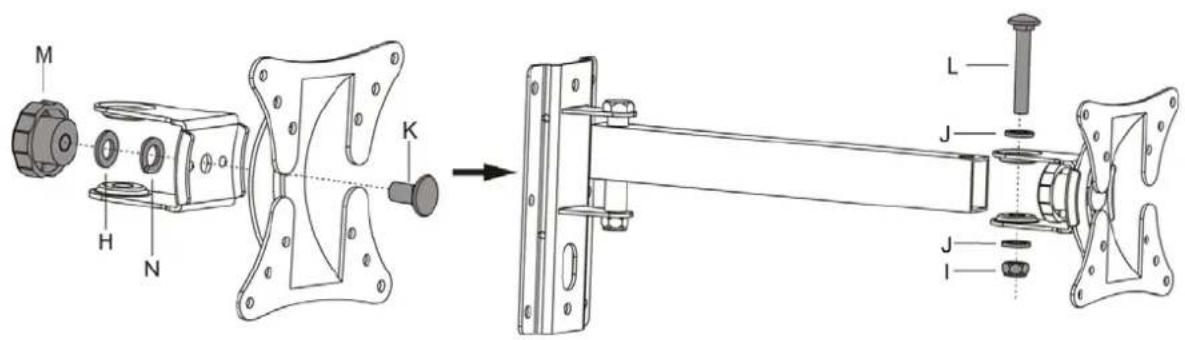

Montaż adaptera

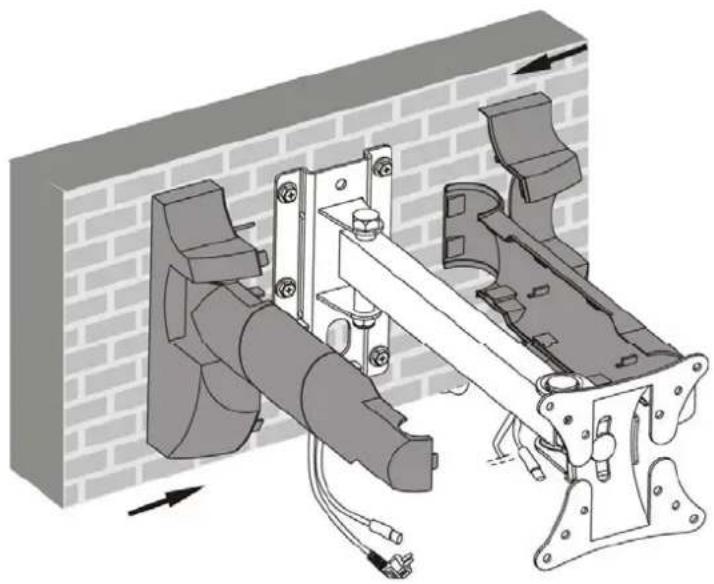

Kable, przewody i elementy maskujące

Odetnij róg elementu maskującego, aby wykonać przepust na kable.

Przeciągnij przewód przez otwór.

Przypnij elementy maskujące do płyty ściennej i ramienia.

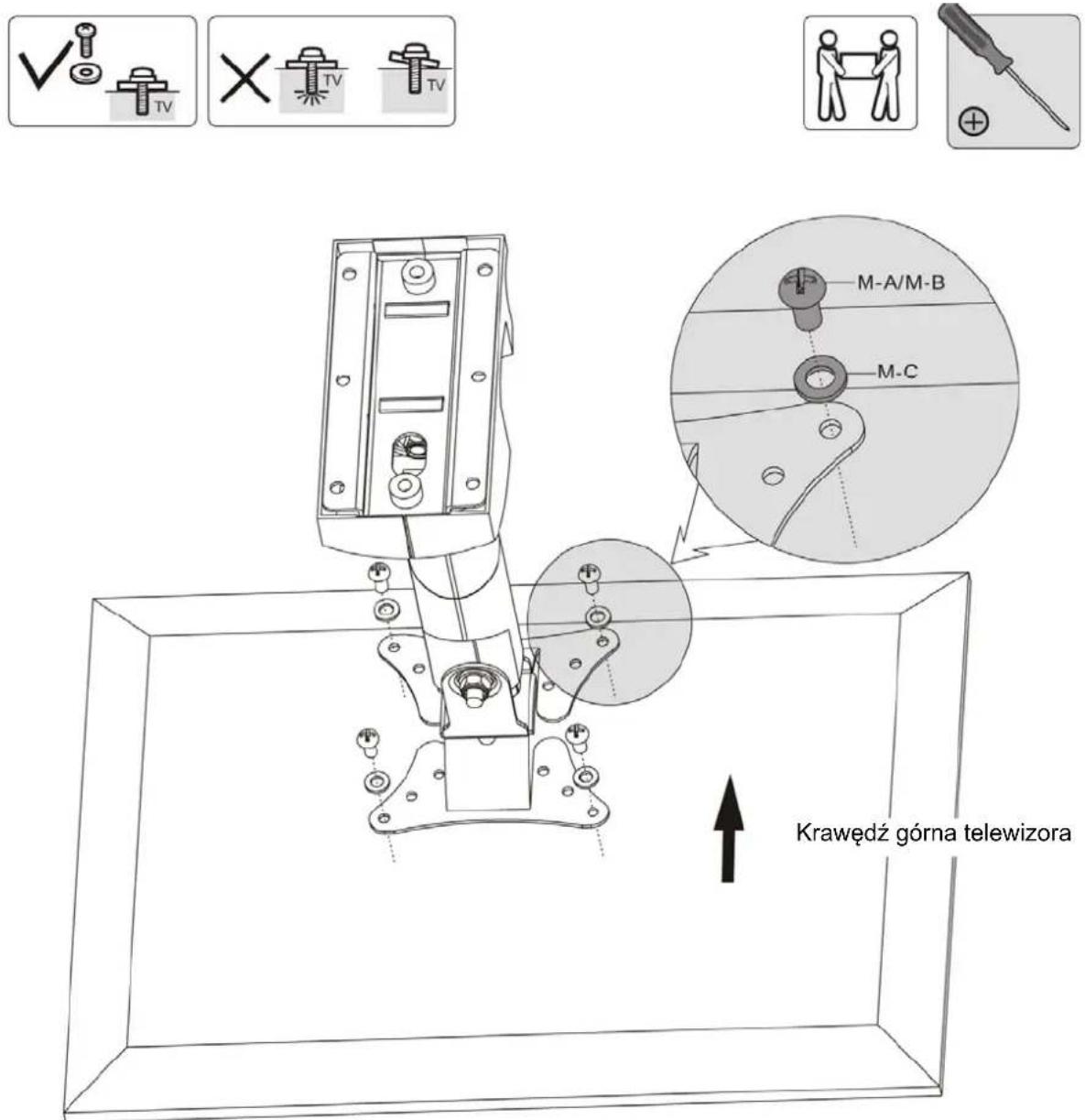

Montaż telewizora

• Podnieś telewizor i dopasuj otwór do otworu w uchwycie.
  • Zamontuj, dokręcając śruby.

OSTRZEŻENIE! Dokręć śruby porządnie, lecz nie za mocno.

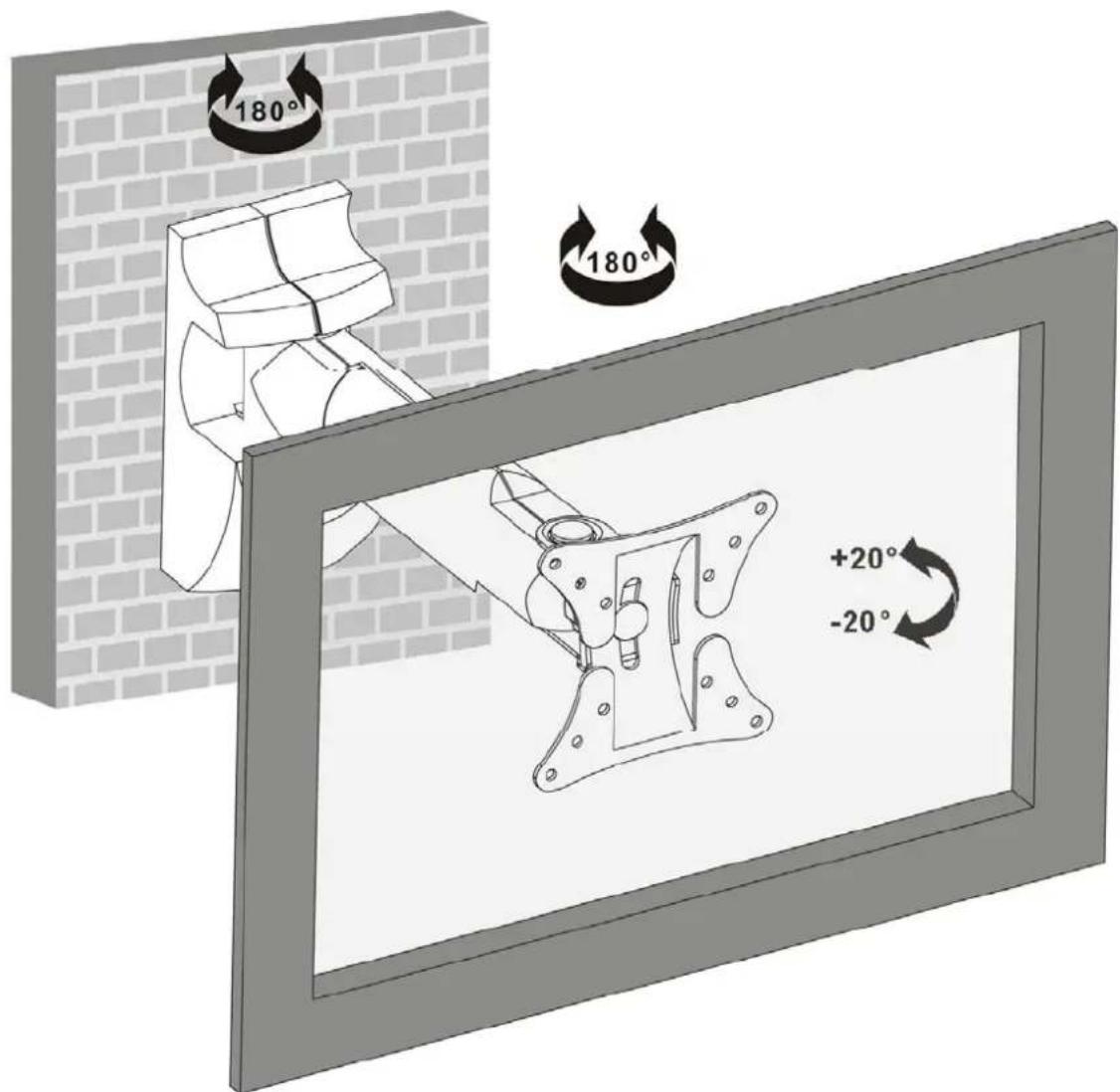

Ustawianie

Ustaw żądany kąt nachylenia telewizora i dokręć pokrętło regulacji kąta.

KONSERWACJA

• Co najmniej co 3 miesiące sprawdzaj, czy uchwyt jest prawidłowo zamontowany.
• W razie problemów skontaktuj się z dystrybutorem.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl
