929-080 - Uchwyt ścienny Marquant - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny
Marka	Marquant
Model	929-080
Kompatybilne rozmiary telewizora	32" do 65"
Maksymalna nośność	50 kg (110 lbs)
Kompatybilność VESA	100x100 mm do 600x400 mm
Zakres nachylenia	0 do 10 stopni
Odległość od ściany	20 mm (0,8 cala)
Materiał	Stal walcowana na zimno o dużej wytrzymałości
Wykończenie powierzchni	Malowana proszkowo na czarno
Wymiary (D x S x W)	520 x 220 x 30 mm
Waga netto	2,8 kg
Typ montażu	Stały (niski profil)
Wymagane narzędzia instalacyjne	Wykrywacz słupków, wiertarka, poziomica, klucz nasadowy (w zestawie)
Dołączone elementy	Wsporniki montażowe, śruby, kołki rozporowe, dystanse, poziomica
Zarządzanie kablami	Zintegrowane klipsy i osłona na kable
Funkcje bezpieczeństwa	Zatrzask bezpieczeństwa, konstrukcja antyprzechyleniowa
Konserwacja	Przecierać suchą szmatką; okresowo sprawdzać śruby
Dostępność części zamiennych	Zestawy śrub dostępne osobno

Często zadawane pytania - 929-080 Marquant

Jaki jest maksymalny rozmiar i waga telewizora, które obsługuje ten uchwyt ścienny?

Uchwyt ścienny Marquant 929-080 obsługuje telewizory o przekątnej od 32 do 65 cali i wadze do 50 kg (110 lbs). Przed montażem zawsze sprawdź wagę swojego telewizora.

Jakie wzory VESA są kompatybilne z tym uchwytem?

Obsługuje wzory VESA od 100x100 mm do 600x400 mm. Sprawdź wzór VESA swojego telewizora na tylnym panelu.

Czy uchwyt umożliwia pochylanie?

Tak, oferuje zakres nachylenia od 0 do 10 stopni, aby zmniejszyć odblaski. Regulacja bez narzędzi.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wykrywacza słupków, wiertarki, poziomicy i dołączonego klucza imbusowego. Klucz nasadowy może być pomocny przy dokręcaniu śrub.

Czy uchwyt jest kompatybilny ze ścianami betonowymi?

Tak, działa na ścianach betonowych, ceglanych i drewnianych słupkach. Użyj dołączonych kołków rozporowych do muru.

Czy mogę umieścić telewizor blisko ściany?

Tak, to uchwyt o niskim profilu. Telewizor znajduje się około 20 mm (0,8 cala) od ściany, co daje elegancki wygląd.

Co jeśli otwory na śruby w telewizorze nie są dokładnie na środku?

Uchwyt posiada regulowane wsporniki, które można przesuwać w lewo lub w prawo do 50 mm, aby wycentrować telewizor po montażu.

Czy uchwyt zawiera system zarządzania kablami?

Tak, posiada zintegrowane klipsy i zdejmowaną osłonę do schludnego ukrycia kabli za telewizorem.

Jakie funkcje bezpieczeństwa ma uchwyt?

Zawiera zatrzask bezpieczeństwa zapobiegający przypadkowemu wysunięciu oraz konstrukcję antyprzechyleniową dla dodatkowego bezpieczeństwa.

Czy części zamienne są dostępne, jeśli zgubię śruby?

Tak, zestawy zastępczych śrub można dokupić osobno. Skontaktuj się z obsługą Marquant lub sprawdź sklepy internetowe.

INSTRUKCJA OBSŁUGI 929-080 Marquant

Instrukcja montażu uchwytu ściennego

PL Instrukcja obsługi w oryginale

Części 25
Pakiet M....25
Pakiet W....25

MONTAŻ 26

Zdejmowanie płyty VESA z uchwytu ściennego....26
Montaż na belkach drewnianych w ścianie 26
Montaż na ścianie betonowej lub ceglanej 27
Montaż elementów maskujących 28
Montaż płyty VESA 28
Zawieszanie telewizora na uchwycie ściennym 30
Kable i przewody.... 31
Ustawianie 32

KONSERWACJA 33

ENGLISH 34

SAFETY INSTRUCTIONS.... 34

DESCRIPTION 34

Parts 35

Package M 35

Package W....35

INSTALLATION 36

Przed użyciem uważnie przeczytaj instrukcję obsługi!

W razie pytań skontaktuj się z dystrybutorem.

OSTRZEŻENIE! Nie przekraczaj dopuszczalnej maksymalnej nośności (maks. 20 kg) – ryzyko poważnych obrażeń ciała i/lub uszkodzeń mienia.

OSTRZEŻENIE!

• Przed zamontowaniem uchwytu przeczytaj wszystkie instrukcje i wskazówki bezpieczeństwa. W razie pytań skontaktuj się z dystrybutorem.
  • Instalacji produktu może dokonać wyłącznie wykwalifikowany personel.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.
  • Zamocuj wkręty na środku ewentualnych belek.
• Przy podnoszeniu i ustawianiu sprzętu poproś drugą osobę o pomoc lub skorzystaj z podnośnika mechanicznego.
• Dokreć śruby porządnie, lecz nie za mocno – ryzyko uszkodzeń mienia.
• Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Stosowanie uchwytu na zewnątrz pomieszczeń może doprowadzić do powstania obrażeń ciała i/lub szkód materialnych.

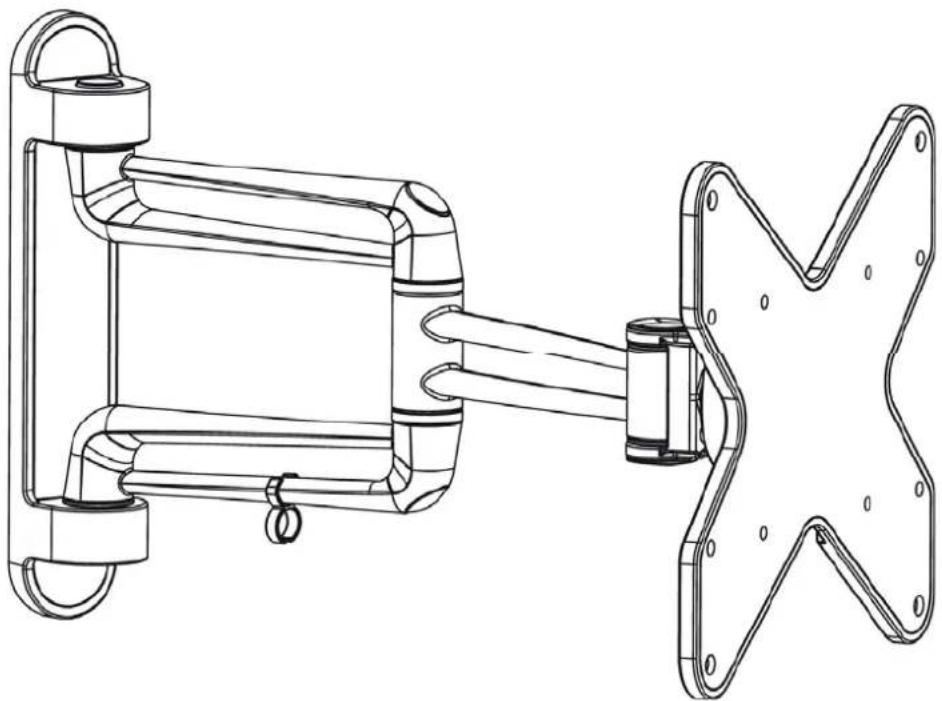

OPIS

WAŻNE! Upewnij się, czy posiadasz wszystkie elementy z listy. Skontaktuj się z dystrybutorem, jeśli dostrzeżesz brak lub uszkodzenie części.

Pakiet M

M4 x 14 (4 szt.) M-A

M5 x 14 (4 szt.) M-B

M6 x 14 (4 szt.) M-C

M8 x 20 (4 szt.) M-D

Podkładka D5 (4 szt.) M-E

Podkładka D8 (4 szt.) M-F

Mały element dystansowy (8 szt.) M-G

Pakiet W

ST5,5 x 50 (3 szt.) W-A

Kołek do betonu (3 szt.) W-B

Podkładka D6 (3 szt.) W-C

MONTAŻ

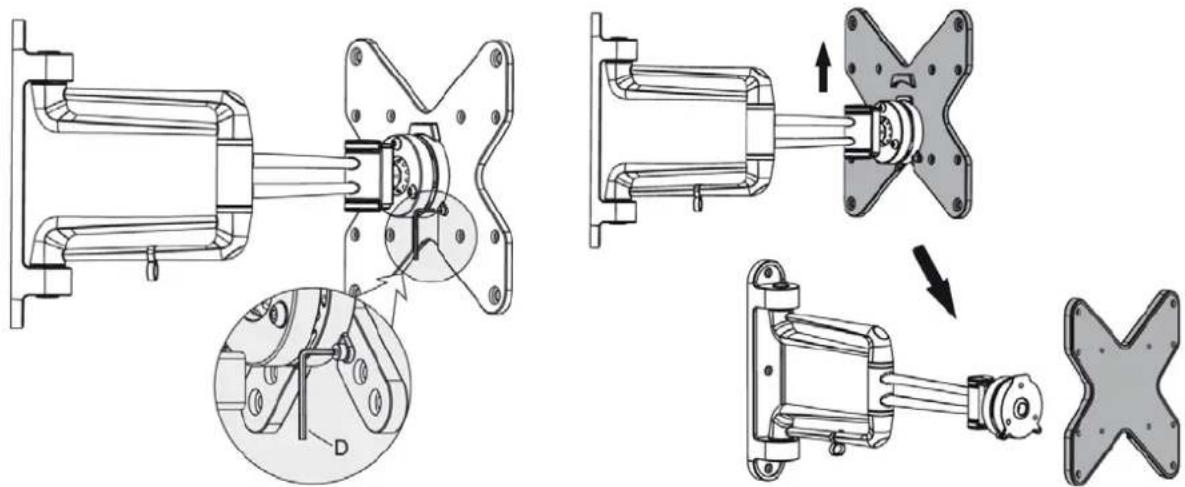

Zdejmowanie płyty VESA z uchwytu ściennego

Montaż na belkach drewnianych w ścianie

Zaznacz rozmieszczenie Nawierć otworów montażowych otwory

Przykręć płytę ścienna do ściany.

OSTRZEŻENIE!

• Zamocuj wkręty na środku belek.
• Monter jest odpowiedzialny za użycie odpowiednich elementów mocujących.
- Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.

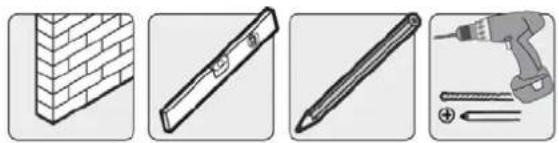

Montaż na ścianie betonowej lub ceglanej

Zaznacz rozmieszczenie otworów montażowych

Wywierć otwory

Przykręć płytę ścienną do ściany.

OSTRZEŻENIE!

• Przed montażem kołka do betonu sprawdź, czy grubość betonu wynosi minimum 35 mm. Nie wierć w fugach, tylko w cegle lub betonie, najlepiej minimum 25 mm od krawędzi. Wierć na niskich obrotach, bez użycia udaru, w przeciwnym razie, jeśli wiertło przejdzie na wylot, z drugiej strony ściany może powstać duży otwór.
• Upewnij się, że ściana wytrzyma ciężar uchwytu i urządzenia na nim zawieszonego.

Montaż elementów maskujących

Zamontuj elementy maskujące na płycie ściennej.

Montaż płyty VESA

UWAGA! Używaj odpowiednich dla danego typu telewizora śrub, podkładek i elementów dystansowych.

• Przykręć płytę VESA do telewizora.

OSTRZEŻENIE! Dokręć śruby porządnie, lecz nie za mocno.

Zawieszanie telewizora na uchwycie ściennym

• Ostrożnie podnieś telewizor i zahacz płytę VESA o uchwyt.
  • Zablokuj za pomocą wcześniej odkręconych śrub.

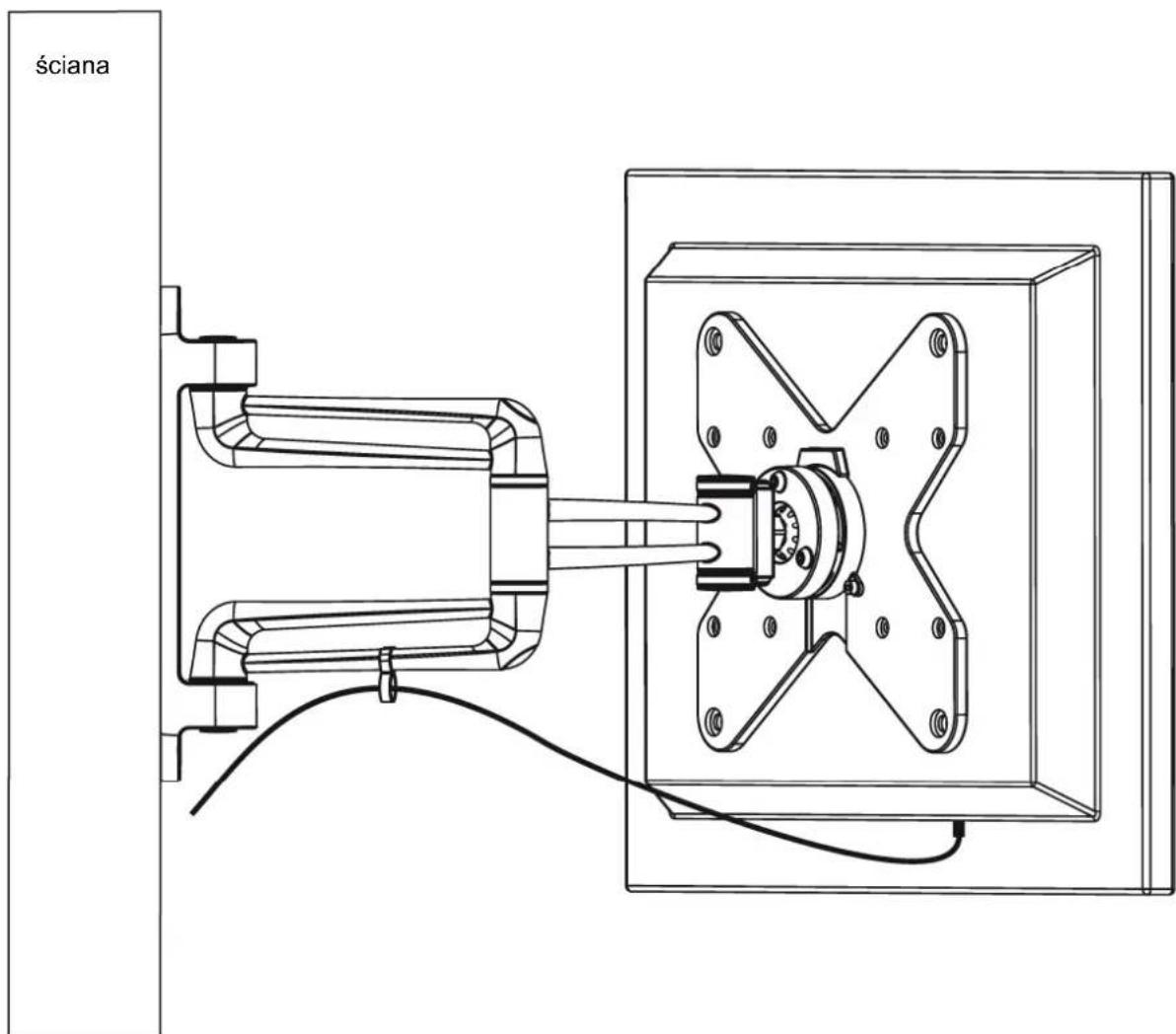

Kable i przewody

Podłącz kable do telewizora i przeciągnij je przez obejmę.
UWAGA! Pozostaw wystarczający zapas kabla, by ramię mogło się poruszać.

Ustawianie

Ustaw żądany kąt i nachylenie.

KONSERWACJA

• Co najmniej co 3 miesiące sprawdzaj, czy uchwyt jest prawidłowo zamontowany.
• W razie problemów skontaktuj się z dystrybutorem.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

www.jula.pl
