Produkttype	Veggfeste
Merke	Marquant
Modell	929-080
Kompatible TV-størrelser	32" til 65"
Maksimal vektkapasitet	50 kg (110 lbs)
VESA-kompatibilitet	100x100 mm til 600x400 mm
Helningsområde	0 til 10 grader
Avstand fra vegg	20 mm (0,8 tommer)
Materiale	Kraftig kaldvalset stål
Overflatebehandling	Svart pulverlakkert
Mål (L x B x H)	520 x 220 x 30 mm
Nettovekt	2,8 kg
Monteringstype	Fast (lav profil)
Nødvendige installasjonsverktøy	Stenderdetektor, drill, vater, skiftenøkkel (inkludert)
Inkludert maskinvare	Monteringsbeslag, skruer, veggankre, avstandsstykker, vater
Kabelhåndtering	Integrerte kabelklips og deksel
Sikkerhetsfunksjoner	Sikkerhetssperre, anti-veltdesign
Vedlikehold	Tørk med tørr klut; sjekk skruer jevnlig
Tilgjengelighet av reservedeler	Skrusett fås kjøpt separat

Ofte stilte spørsmål - 929-080 Marquant

Hva er maksimal TV-størrelse og vekt dette veggfeste kan støtte?

Veggfeste Marquant 929-080 støtter TV-er fra 32 til 65 tommer og opptil 50 kg (110 lbs). Kontroller alltid TV-ens vekt før installasjon.

Hvilke VESA-mønstre er kompatible med dette festet?

Det støtter VESA-mønstre fra 100x100 mm opp til 600x400 mm. Sjekk TV-ens VESA-mønster på baksiden.

Gir festet mulighet for tilt/helning?

Ja, det har et helningsområde på 0 til 10 grader for å redusere gjenskinn. Justerbart uten verktøy.

Hvilke verktøy trengs for installasjon?

Du trenger en stenderdetektor, drill, vater og den medfølgende sekskantnøkkelen. En skiftenøkkel kan være nyttig for å stramme bolter.

Er festet kompatibelt med betongvegger?

Ja, det fungerer på betong, murstein og trestendere. Bruk de medfølgende veggankrene for mur.

Kan jeg plassere TV-en tett inntil veggen?

Ja, dette er et lavprofilfeste. TV-en sitter omtrent 20 mm (0,8 tommer) fra veggen for et rent utseende.

Hva om TV-ens skruehull ikke er nøyaktig i midten?

Festet har justerbare braketter som kan flyttes opptil 50 mm til venstre eller høyre for å sentrere TV-en etter installasjon.

Inkluderer festet et kabelhåndteringssystem?

Ja, det har integrerte klips og et avtakbart deksel for å skjule kabler pent bak TV-en.

Hvilke sikkerhetsfunksjoner har festet?

Det inkluderer en sikkerhetssperre for å forhindre utilsiktet løsning og en anti-veltdesign for ekstra sikkerhet.

Hva om jeg mister skruer? Finnes reservedeler?

Ja, erstatningsskrusett kan kjøpes separat. Kontakt Marquant support eller sjekk nettbutikker.

BRUKSANVISNING 929-080 Marquant

Demontering av VESA-plate fra veggfestet.... 16
Montering på trebjelke i vegg.... 16
Montering på betong- eller murvegg.... 17
Montering av dekorstykker.... 18
Montering av VESA-plate 18
Heng opp skjermen på veggfestet....20
Kabler og ledninger....21
Innstilling 22

VEDLIKEHOLD 23

POLSKI 24

ZASADY BEZPIECZEŃSTWA 24

OPIS 24

Montering av VESA-platta

Les bruksanvisningen nøye før bruk!

• Les alle anvisninger og sikkerhetsanvisninger før installasjon. Kontakt forhandleren ved eventuelle spørsmål.
• Produktet skal kun installeres av kvalifisert personell.
• Kontroller at veggen kan bære vekten av festet og det apparatet som skal monteres på det.
• Fest skruene midt på eventuelle bjelker.
• Be en annen person om hjelp, eller bruk mekanisk løfteutstyr til å løfte og posisjonere utstyret.
• Skru skruene godt til, men likevel ikke for hardt. Da risikerer du å skade veggen.
• Produktet er kun beregnet på innendørs bruk. Utendørs bruk kan medføre person- og/eller materiell skade.

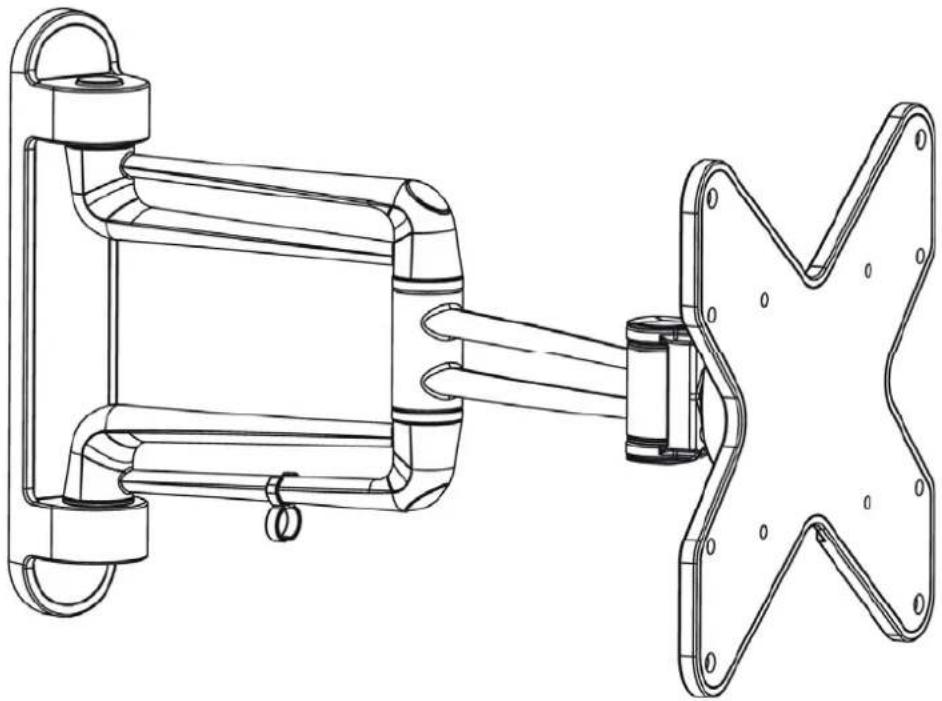

BESKRIVELSE

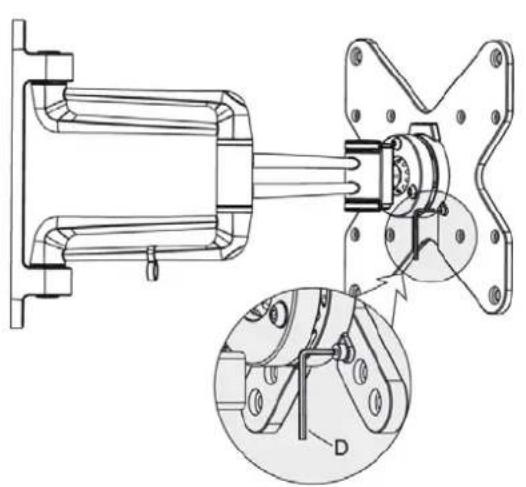

Demontering av VESA-plate fra veggfestet

Montering på trebjelke i vegg

• Fest skruene midt på bjelkene.
  • Sørg for at du bruker egnede monteringsdeler.

- Kontroller at veggen kan bære vekten av festet og det apparatet som skal monteres på det.

Montering på betong- eller murvegg

• Kontroller at betongen er minst 35 mm tykk for å kunne montere et betonganker. Ikke bor i mørtelfuger, men i murstein eller betongblokk, helst minst 25 mm fra kanten. Bor med lavt turtall, ikke med slagborfunksjon, ettersom du da risikerer at det blir et stort hull på baksiden av veggen hvis boret trenger gjennom.
• Kontroller at veggen kan bære vekten av festet og det apparatet som skal monteres på det.

Montering av dekorstykker

Monter dekorstykkene på veggplaten.

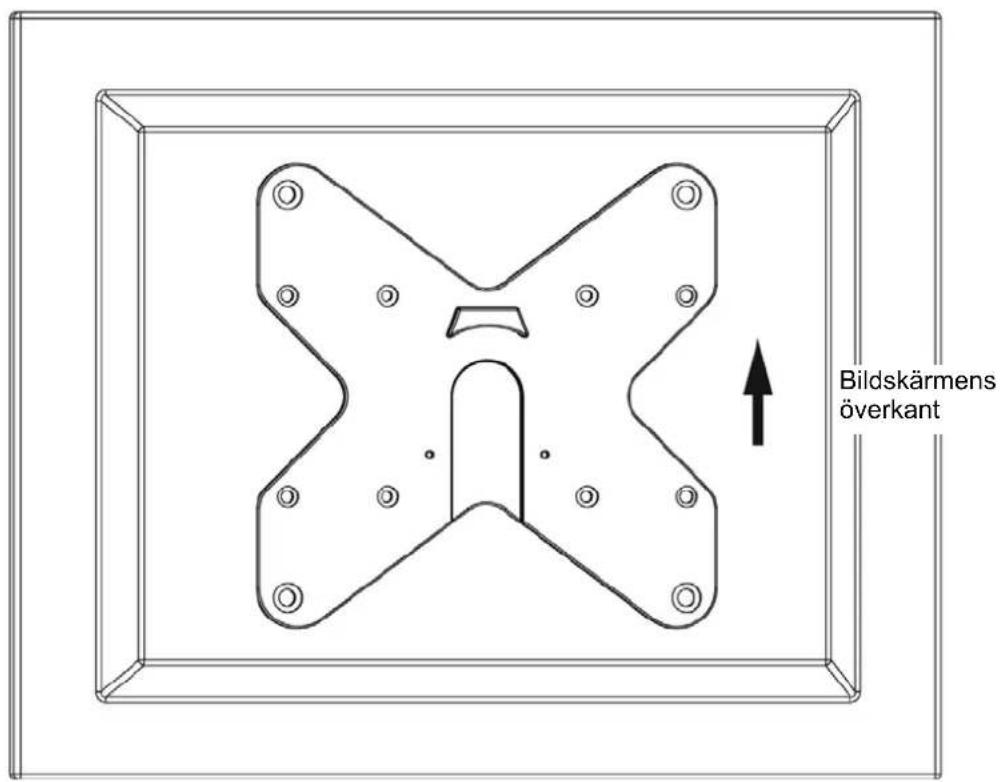

Montering av VESA-plate

Heng opp skjermen på veggfestet

• Løft skjermen forsiktig og heng VESA-platen på festet.
• Lås på plass med skruene som ble løsnet tidligere.

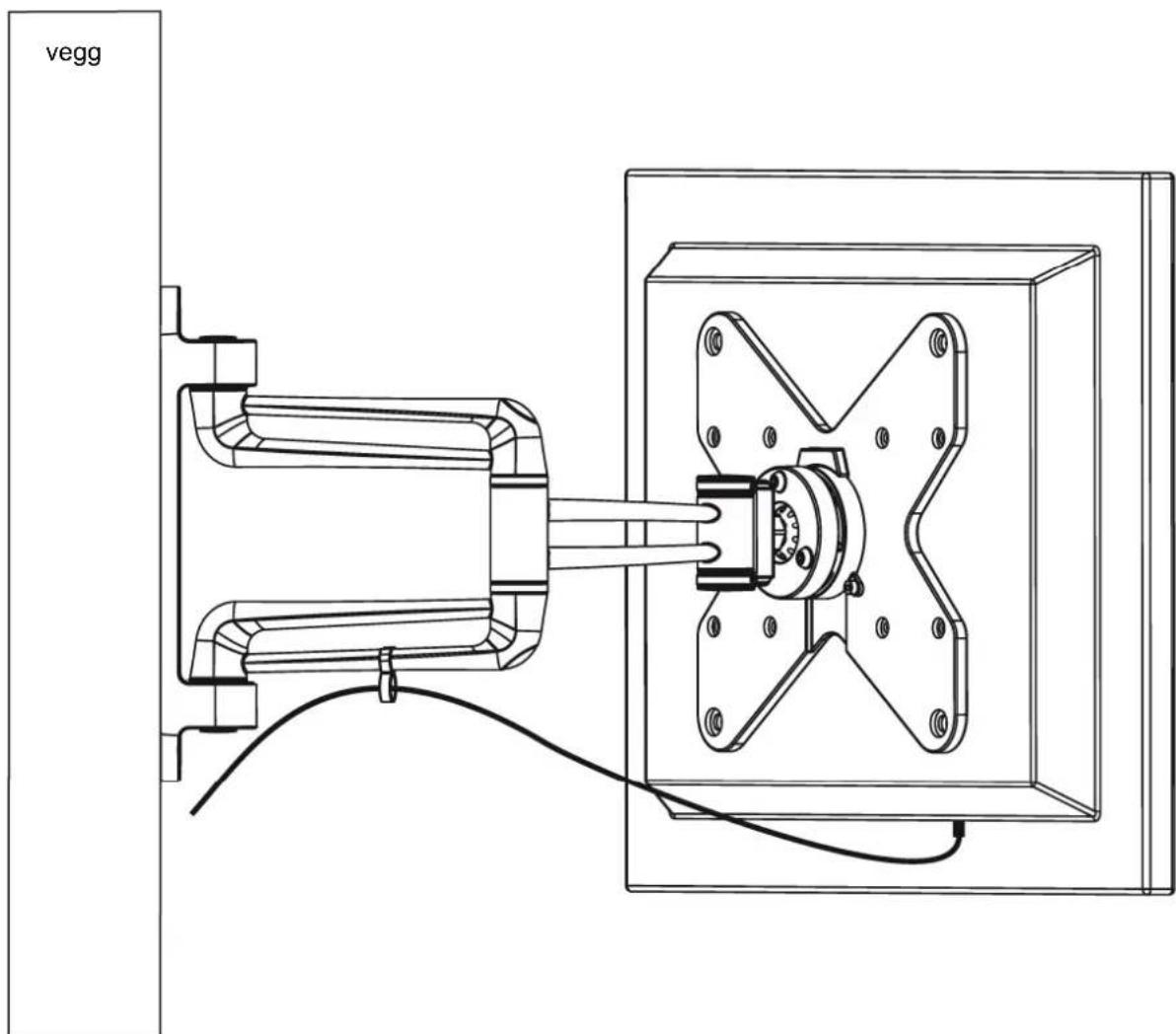

Kabler og ledninger

Koble kablene til skjermen og trekk dem gjennom klemmen.

OBS! La det være nok ekstra kabellengde til at armen kan bevege seg.

Innstilling

Juster til ønsket vinkel og helning.

VEDLIKEHOLD
