BRUKSANVISNING 929-078 Marquant

Bruksanvisning (Oversettelse av original bruksanvisning) Viktig! Les bruksanvisningen nøye før bruk. Ta vare på den for fremtidig bruk.

PL UCHWYTU ŚCIENNEGO

Jula Norge AS, Solheimsveien 30, 1473 L∅RENSKOG

2018-11-07

© Jula AB

1

Montering med distanser

• Les alle anvisninger før installasjon.
- Kontakt forhandleren ved eventuelle spørsmål.
- Produktet skal kun brukes til det som det er beregnet for, og i henhold til disse anvisningene.
- Feilmontering medfører fare for personskade og/eller materiell skade.
- Kontroller at veggen kan holde den samlede vekten av festet og TV-en.
- Vær minst to personer, eller bruk mekanisk løfteutstyr til å løfte og posisjonere utstyret.
- Skru skruene godt til, men likevel ikke for hardt.
- Produktet er kun beregnet på innendørs bruk. Utendørs bruk kan medføre person- og/eller materiell skade.

ADVARSEL!

Ikke overskrid den tillatte belastningen (maks. 65 kg) – fare for alvorlig personskade og/eller eiendomsskade.

TEKNISKE DATA

Maks. belastning	65 kg
Vekt	2,1 kg
TV-størrelse	37-70"

BESKRIVELSE

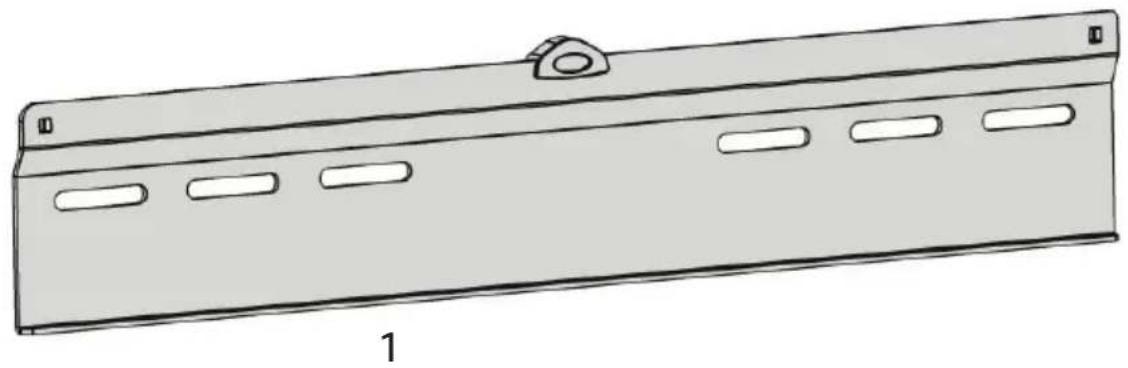

1. Feste, vannrett del
2. Feste, loddrett del
3. Skrue M5 x 14 x4 M-A
4. Skrue M6 x 14 x4 M-B
5. Skrue M8 x 20 x4 M-C
6. Skrue M6 x 30 x4 M-D
7. Skrue M8 x 30 x4 M-E

8. Skive x4

9. Avstandsstykke x8 M-G

10. Avstandsstykke x4 M-H
11. ST6,3 x 55 x4 W-A
12. Plugger x4 W-B
13. Skive D6 x4 W-C

BILDE 1

MONTERING

MONTERING PÅ TREBJELKE

1. Marker monteringshullenes plassering.
2. Forhåndsbor hullene.
3. Skru fast det vannrette feste. Bruk skruer og skiver.

BILDE 2

VIKTIG!

• Fest skruene midt på bjelkene.
- Sørg for at du bruker egnede monteringsdeler.
- Kontroller at veggen kan holde den samlede vekten av festet og TV-en.

MONTERING PÅ BETONG-/MURVEGG

1. Marker monteringshullenes plassering.
2. Forhåndsbor hullene.
3. Sett plugger i de borede hullene.
4. Skru fast det vannrette feste. Bruk skruer og skiver.

BILDE 3

VIKTIG!

• Kontroller at betongen er minst 35 mm tykk for å kunne montere et betonganker. Ikke bor i mørtelfuger, men i murstein eller betongblokk, helst minst 25 mm fra kanten.
• Sørg for at du bruker egnede monteringsdeler.

- Kontroller at veggen kan holde den samlede vekten av festet og TV-en.

MONTERING AV LODDRETTE FESTER

Pass på at de loddrette festenes opphengskroker er vendt oppover mot TV-ens overside.

BILDE 4

Montering uten distansestykker

1. Plasser de loddrette festene på TV-ens bakside, så nær midten som mulig.

2. Skru fast festene på TV-en.

BILDE 5

VIKTIG!

Man må være to personer for å henge opp TV-en.

1. Pass på at de loddrette festenes kroker hekter seg i det vannrette festet.
2. Ikke slipp TV-en før den er skikkelig hektet på festet.
3. Kontroller minst hver 3. måned at festet er korrekt montert.

BILDE 7
