929-083 - Veggfeste Marquant - Gratis bruksanvisning og manual

Produkttype	Veggmontering
Merke	Marquant
Modell	929-083
Farge	Svart
Materiale	Stål
Bæreevne	30 kg (66 lbs)
VESA-kompatibilitet	200x200 til 400x400 mm
Tiltjustering	-5° til +15°
Nivåjustering	Ja, ±3°
Avstand fra vegg	2,5 cm (1 tomme)
Passende skjermstørrelse	26" til 65"
Installasjonstype	Festes til veggstendere
Inkludert tilbehør	Skruer, plugs, avstandsstykker, vaterpass
Garanti	1 år

Ofte stilte spørsmål - 929-083 Marquant

Hva er maksimal bæreevne for Marquant 929-083 veggmontering?

Maksimal bæreevne er 30 kg (66 lbs). Sørg for at TV-en din ikke overstiger denne grensen.

Hvilke VESA-mønstre er kompatible med dette festet?

Det støtter VESA-mønstre fra 200x200 mm til 400x400 mm.

Er Marquant 929-083 egnet for en 55-tommers TV?

Ja, for skjermstørrelser fra 26 til 65 tommer. En 55-tommers TV er innenfor rekkevidden.

Har festet tiltjustering?

Ja, den tilbyr tiltjustering fra -5° til +15° for å redusere gjenskinn.

Hvilke verktøy trengs for installasjon?

Du trenger en drill, skrujern, stenderdetektor og vaterpass (inkludert).

Kan dette festet monteres på gipsvegg?

Det må monteres i veggstendere for sikkerhet. Gipsvegg alene kan ikke bære lasten.

Hvor langt fra veggen holder festet TV-en?

TV-en sitter omtrent 2,5 cm (1 tomme) fra veggen for et lavt profil.

Er det enkelt å nivellere TV-en etter installasjon?

Ja, festet har nivåjustering på ±3° for enkel finjustering.

Kommer festet med alt nødvendig tilbehør?

Ja, det inkluderer skruer, plugs, avstandsstykker og et vaterpass.

Hva er garantiperioden for dette produktet?

Marquant tilbyr en 1-års garanti mot produksjonsfeil.

BRUKSANVISNING 929-083 Marquant

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

- Kontroller minst hver tredje måned at festet er riktig montert.

ADVARSEL!

• Den angitte maksvekten må ikke overskrides. Det kan føre til materielle skader eller personskader.
• Installasjonen må ikke påbegynnes før alle instruksjoner og advarsler i denne installasjonsanvisningen er lest. Kontakt den lokale forhandleren hvis du har spørsmål om innholdet.
• Dette veggfestet er kun utformet for å installeres og brukes som beskrevet i denne bruksanvisningen. Feil installasjon av veggfestet kan forårsake materielle skader eller alvorlige personskader.
• Veggfestet skal bare installeres av en person med god kjennskap til mekanikk og bygninger, og som forstår denne bruksanvisningen fullt ut.
• Kontroller at veggen tåler den kombinerte vekten av veggfestet og utstyret som skal monteres på det.
• Ved montering på trestendere: Pass på at festeskruene festes midt på stenderne. Det anbefales å bruke stendersøker.
• Få alltid en annen person til å hjelpe deg, eller bruk mekanisk løfteutstyr til å løfte og posisjonere veggfestet.
• Skru skruene godt til, men ikke for hardt. Hvis skruene trekkes til for hardt, kan det føre til skader på veggfestet og redusere festekraften betydelig.
• Veggfestet er kun beregnet for bruk innendørs. Hvis veggfestet brukes utendørs, kan det føre til materielle skader eller personskader.

TEKNISKE DATA

Maksimal vekt 20 kg

Passer skjermstørrelse 26"-47"

moNTERING

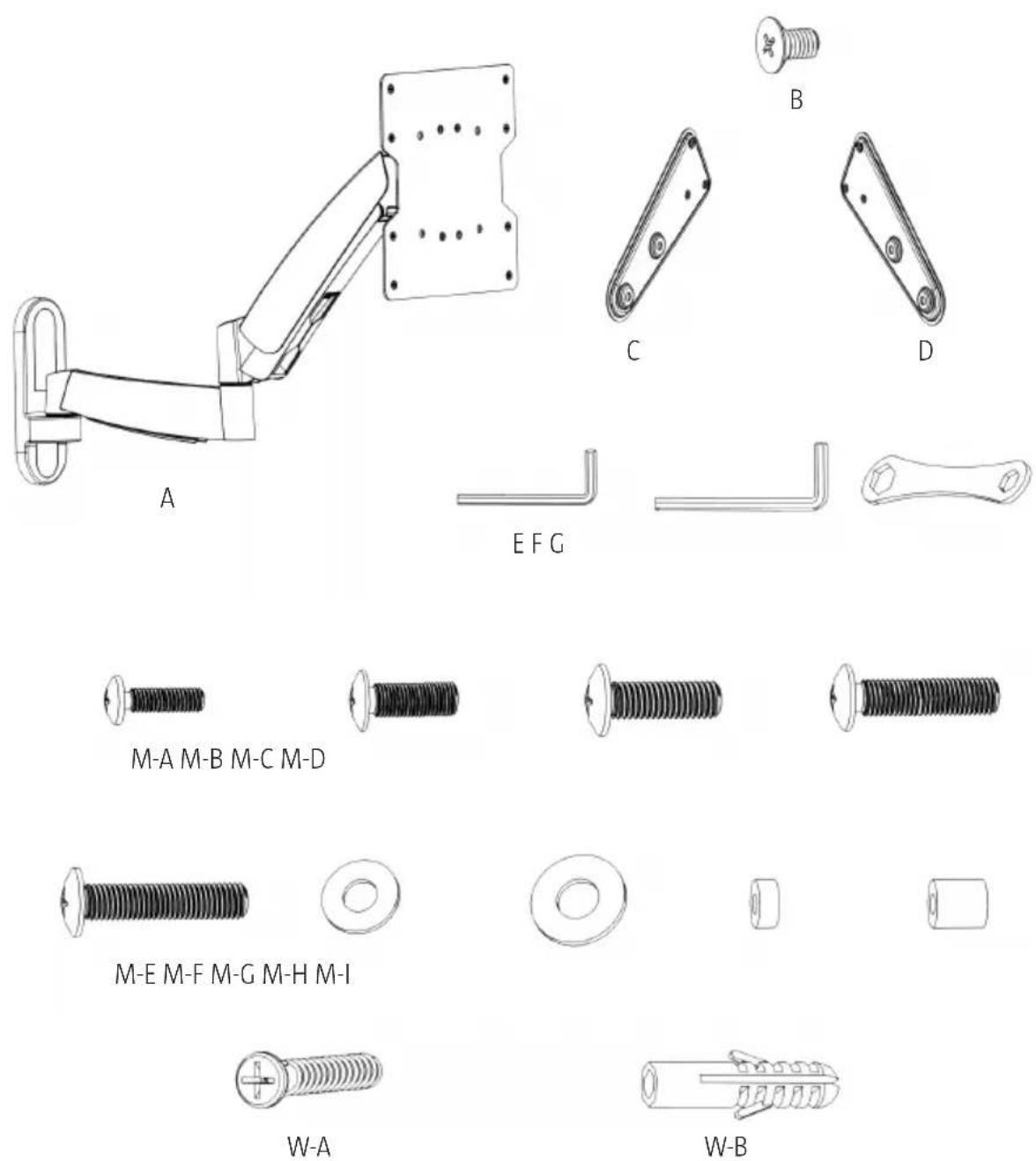

A. Leddet arm M-A. M5x14 (x4)
B. M6 (x8) M-B. M6x14 (x4)
C. VESA-adapter (x2) M-C. M8x20 (x4)
D. VESA-adapter (x2) M-D. M6x30 (x4)
E. 4 mm sekskantnøkkel (x1) M-E. M8x30 (x4)
F. 6 mm sekskantnøkkel (x1) M-F. D5-skive (x4)
G. Skrunøkkel (x1) M-G. D8-skive (x4)
W-A. ST6,3X55 (x3) M-H. Lite mellomlegg (x4)
W-B. Betonganker (x3) M-I.. Stort mellomlegg (x4)

Løsne VESA-platen fra veggfestet

1

1. Løsne de øvre fingerskruene.
2. Løsne deretter de nedre fingerskruene.
3. Fjern VESA-platen.

Fjern dekslene

2

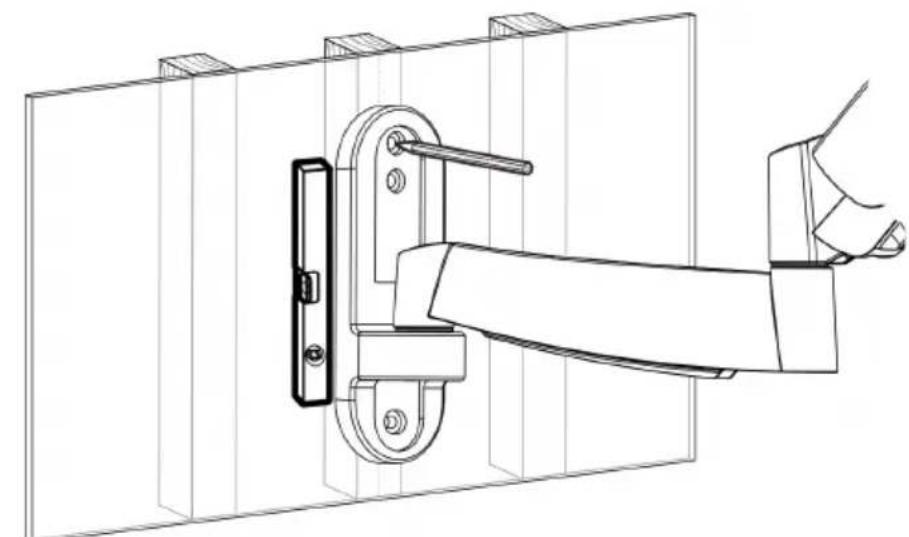

Montering på vegg med trestendere

ADVARSEL!

• Pass på at monteringsskruene er festet midt på stenderen. Det anbefales å bruke stendersøker.
- Det er installatørens ansvar å sørge for verktøy for andre typer monteringssituasjoner. Installatørene må forsikre seg om at veggen tåler den kombinerte vekten av veggfestet og utstyret som skal monteres i det.

Montering på betong- eller murvegg

3A

- Installatøren må kontrollere at vekten tåler den totale vekten av veggfestet sammen med alt annet utstyr.

Fest dekslene

3B

• Velg skruer, skiver og mellomlegg (ved behov) ut fra skjermtype.
• Plasser VESA-platen så nær midten av TV-en som mulig.

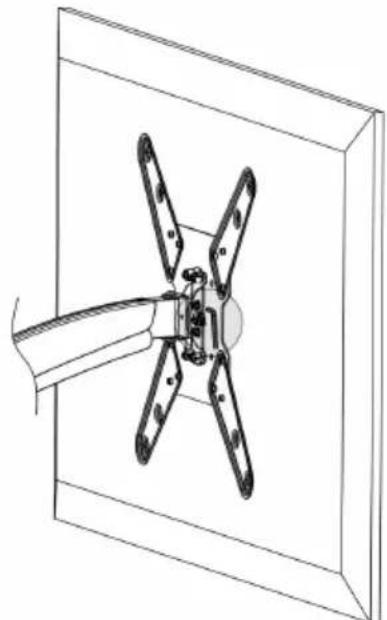

• Skru fast VESA-platen på TV-en.
• Trekk til alle skruer, men ikke for hardt.

6A

For skjermer med flat bakside

For skjermer med forsenket bakside

Plasser TV-en på veggfestet

7

• Sørg for at TV-en sitter rett.
• Sett på plass de nedre fingerskruene og trekk til alle fingerskruene.

Juster strammingen

• Hold armen rett ved justering av stramming. Bruk en sekskantnøkkel til å løsne eller trekke til justeringsskruen etter TV-ens vekt.
• Hvis TV-en synker ned av seg selv: Vri justeringsskruen mot plussymbolet (+).
• Hvis TV-en løftes av seg selv: Vri justeringsskruen mot minussymbolet (-).
• Trekk til justeringsskruen hvis leddene gir fra seg en smellende lyd ved bruk.

Kabelhändtering

8

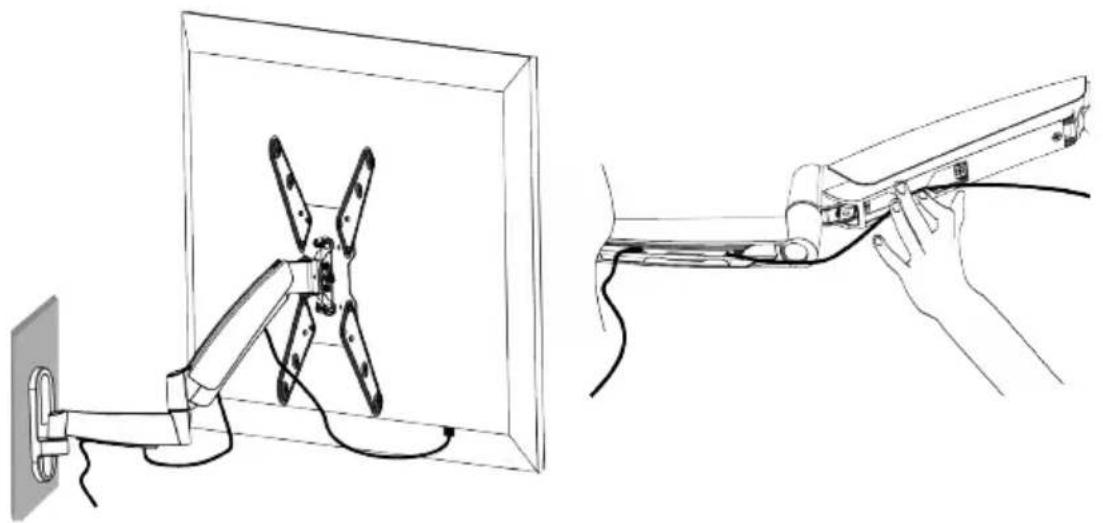

- Koble kablene til TV-ene og trykk inn kabeldekselet for å trekke kablene gjennom rommet. mERK Pass på at kablene er litt slake, slik at armen på festet kan bevege seg.

9

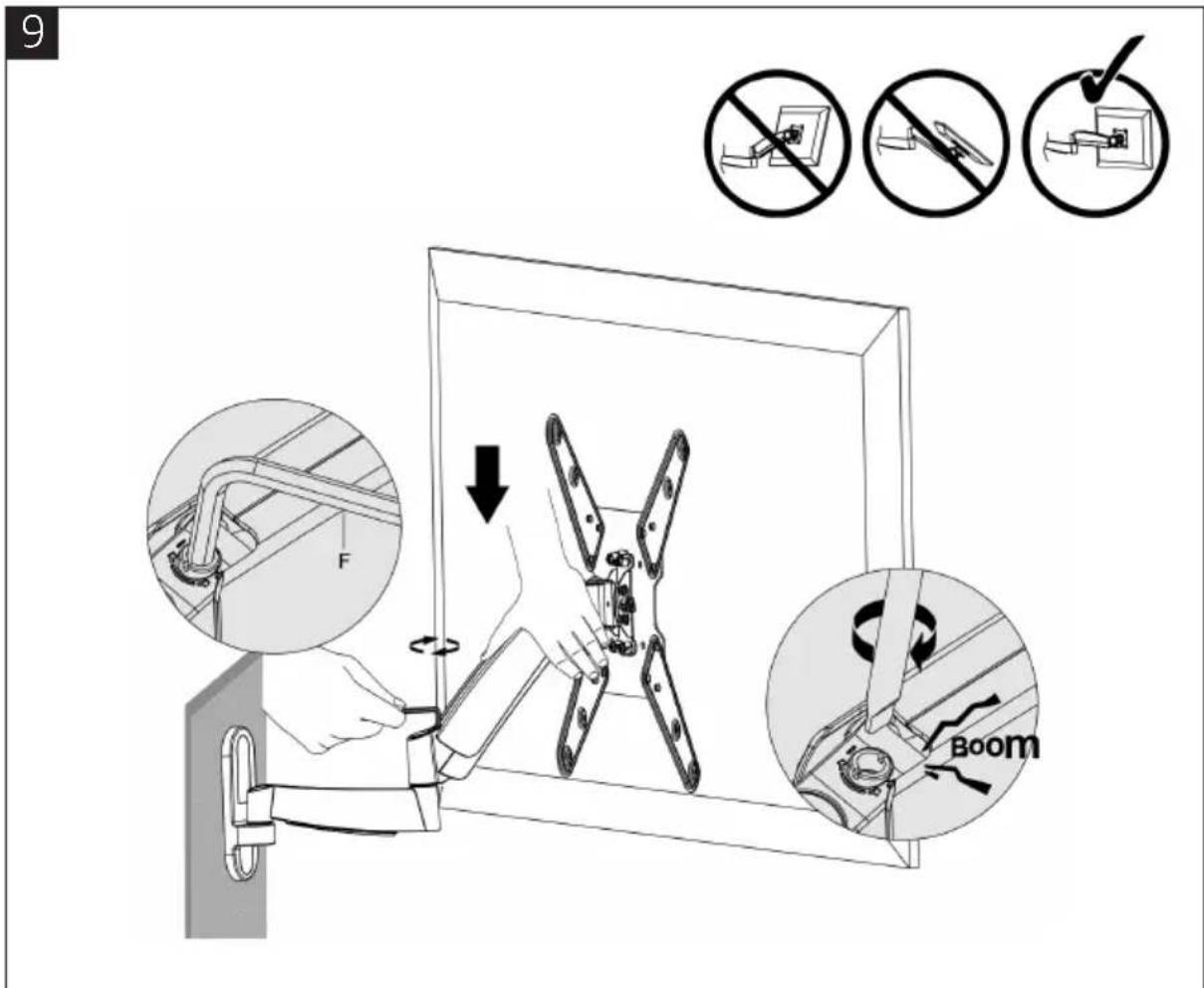

• Trekk til skruene med en sekskantnøkkel (eller trekk til fingerskruen) til visningsvinkelen blir stabil.
• Still inn ønsket posisjon eller vinkle ved å skråstille eller justere høyden.
