929-083 - Uchwyt ścienny Marquant - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny
Marka	Marquant
Model	929-083
Kolor	Czarny
Materiał	Stal
Maksymalne obciążenie	30 kg (66 funtów)
Kompatybilność VESA	200x200 do 400x400 mm
Regulacja pochylenia	od -5° do +15°
Regulacja poziomu	Tak, ±3°
Odległość od ściany	2,5 cm (1 cal)
Odpowiedni rozmiar ekranu	26" do 65"
Typ instalacji	Mocowanie do słupków ściennych
Dołączone akcesoria	Wkręty, kotwy, przekładki, poziomica
Gwarancja	1 rok

Często zadawane pytania - 929-083 Marquant

Jaka jest maksymalna nośność uchwytu ściennego Marquant 929-083?

Maksymalna nośność wynosi 30 kg (66 funtów). Upewnij się, że telewizor nie przekracza tego limitu.

Jakie wzory VESA są kompatybilne z tym uchwytem?

Obsługuje wzory VESA od 200x200 mm do 400x400 mm.

Czy Marquant 929-083 jest odpowiedni dla telewizora 55-calowego?

Tak, dla rozmiarów ekranu od 26 do 65 cali. Telewizor 55-calowy mieści się w zakresie.

Czy uchwyt ma regulację pochylenia?

Tak, oferuje regulację pochylenia od -5° do +15° w celu zmniejszenia odblasków.

Jakie narzędzia są potrzebne do instalacji?

Potrzebujesz wiertarki, śrubokrętu, detektora słupków i poziomicy (dołączonej).

Czy ten uchwyt można zainstalować na płycie gipsowo-kartonowej?

Aby było bezpiecznie, należy go zamontować w słupkach ściennych. Sama płyta gipsowo-kartonowa nie wytrzyma obciążenia.

Jak daleko od ściany uchwyt trzyma telewizor?

Telewizor znajduje się około 2,5 cm (1 cala) od ściany, co zapewnia niski profil.

Czy łatwo wypoziomować telewizor po instalacji?

Tak, uchwyt ma regulację poziomu o ±3° do łatwego dostrajania.

Czy uchwyt jest dostarczany ze wszystkimi niezbędnymi akcesoriami?

Tak, zawiera wkręty, kotwy, przekładki i poziomicę.

Jaki jest okres gwarancji na ten produkt?

Marquant oferuje 1-letnią gwarancję na wady produkcyjne.

INSTRUKCJA OBSŁUGI 929-083 Marquant

PL - Instrukcja obsługi w oryginale

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją w celu wykorzystania w przyszłości.

- Co najmniej co trzy miesiące sprawdzaj, czy uchwyt jest prawidłowo zamontowany.

OSTRZEŻENIE!

• Nie przekraczaj podanej masy maksymalnej, gdyż może to spowodować szkody materialne lub obrażenia ciała.
• Nie przystępuj do instalacji przed przeczytaniem wszystkich wskazówek i ostrzeżeń zawartych w niniejszej instrukcji. W razie pytań dotyczących jej treści skontaktuj się z miejscowym dystrybutorem.
• Ten uchwyt ścienny został tak zaprojektowany, że jego montaż i użytkowanie powinny odbywać się wyłącznie w sposób opisany w niniejszej instrukcji. Nieprawidłowe zainstalowanie uchwytu może doprowadzić do poważnych obrażeń ciała lub szkód materialnych.
• Montaż uchwytu może przeprowadzić wyłącznie osoba posiadająca dobre rozeznanie w kwestiach mechanicznych i budowlanych, która w pełni zrozumiała niniejszą instrukcję.
• Sprawdź, czy ściana wytrzyma ciężar uchwytu i sprzętu, który będzie na nim umieszczony.
• Przy montażu na belkach drewnianych: upewnij się, że śruby mocujące są zamontowane na środku belki. Zaleca się zastosowanie wykrywacza konstrukcji drewnianych.
• Przy podnoszeniu i ustawianiu uchwytu zawsze poproś drugą osobę o pomoc lub skorzystaj z podnośnika mechanicznego.
• Dokręć dobrze śruby, lecz nie za mocno. Zbyt mocne dokręcenie śrub może uszkodzić uchwyt i znacznie zmniejszyć jego wytrzymałość.
• Uchwyt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Stosowanie uchwytu na zewnątrz pomieszczeń może doprowadzić do obrażeń ciała lub szkód materialnych.

DANE TECHNICZNE

Masa maksymalna 20 kg

Pasuje do ekranu o rozmiarze 26"-47"

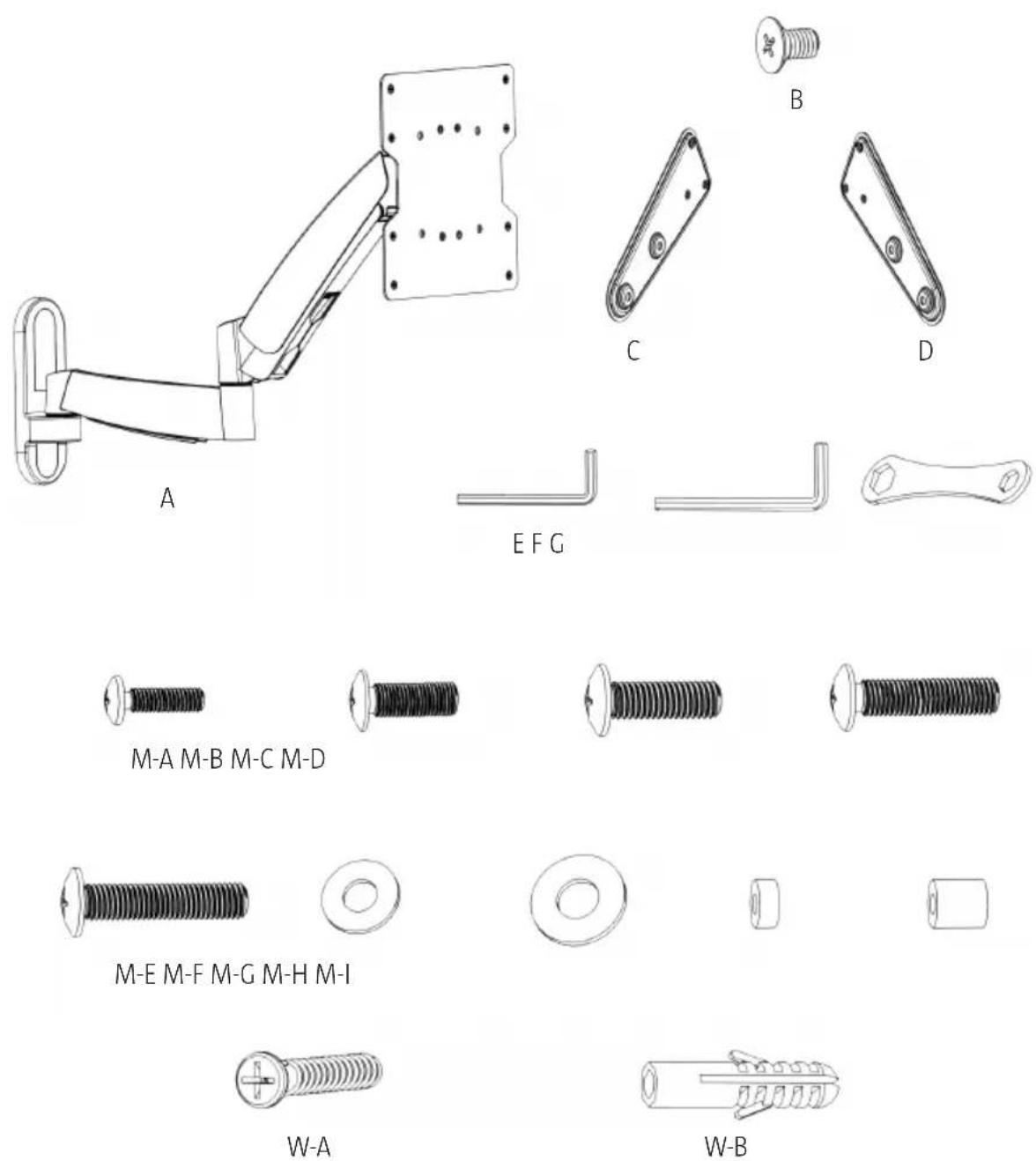

moNTAŽ

A. Ramię przegubowe M-A. M5x14 (x4)
B. M6 (x8) M-B. M6x14 (x4)
C. Adapter VESA (x2) M-C. M8x20 (x4)
D. Adapter VESA (x2) M-D. M6x30 (x4)
E. Klucz imbusowy 4 mm (x1) M-E. M8x30 (x4)
F. Klucz imbusowy 6 mm (x1) M-F. Podkładka D5 (x4)
G. Klucz (x1) M-G. Podkładka D8 (x4)
W-A. ST6,3X55 (x3) M-H. Mała przekładka (x4)
W-B. kołek do betonu (x3) M-I.. Duża przekładka (x4)

Zdejmij płytę VESA z uchwytu ściennego

1

1. Odkręć górne pokrętło.
2. Następnie odkręć dolne pokrętło.
3. Zdejmij płytę VESA.

Usuń opakowanie

2

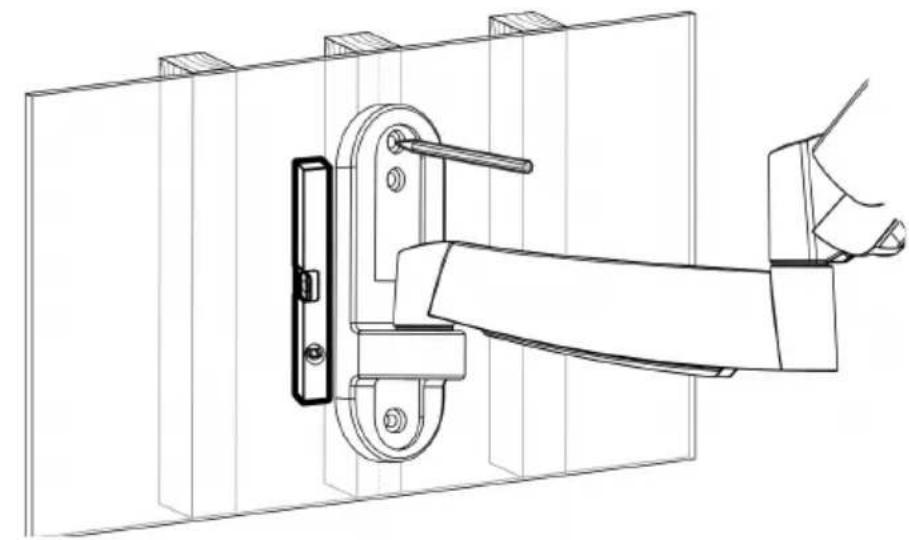

Montaż na ścianie z belkami drewnianymi

OSTRZEŻENIE!

• Dopilnuj, aby śruby montażowy były umieszczone pośrodku belki ściennej. Zaleca się zastosowanie wykrywacza konstrukcji drewnianych.
• W wypadku montażu na innych konstrukcjach za dostarczenie odpowiednich narzędzi odpowiada montażysta. Musi on upewnić się, że ściana wytrzyma ciężar uchwytu i umieszczonego na nim sprzętu.

3A

Montaż na ścianie betonowej lub ceglanej

OSTRZEŻENIE!

- Montażysta musi potwierdzić, że ściana utrzyma łączny ciężar uchwytu oraz całego pozostałego sprzętu.

3B

Zainstaluj płytę VESA

UWAGA!

• Dobierz śruby, podkładki i przekładki (w razie potrzeby) do rodzaju ekranu.
• Umieść płytę VESA możliwie jak najblizej środka telewizora.
• Przykręć płytę VESA do telewizora.
• Dokręć wszystkie śruby, ale niezbyt mocno.

6A
Do telewizorów z płaskim tyłem

Do telewizorów ze stożkowym tyłem

Umieść telewizor w uchwycie

7

• Poluzuj górne pokrętło i zostaw 4 mm odstępu od płyty VESA.
• Umieść telewizor w uchwycie.

8

• Upewnij się, że telewizor jest ustawiony prosto.
• Umieść dolne pokrętło na miejscu i dokręć wszystkie pokrętła.

Dopasuj ustawienie

9

• Podczas ustawiania trzymaj ramię wyprostowane. Za pomocą klucza imbusowego dokręć lub poluzuj śrubę regulacyjną, aby dopasować ją do ciężaru telewizora.
• Jeżeli telewizor samoczynnie się opuszcza: przekręć śrubę regulacyjną w kierunku symbolu plusa (+).
• Jeżeli telewizor samoczynnie się podnosi: przekręć śrubę regulacyjną w kierunku symbolu minusa (-).
• Dokręć śrubę regulacyjną, jeżeli przeguby podczas użytkowania stukają.

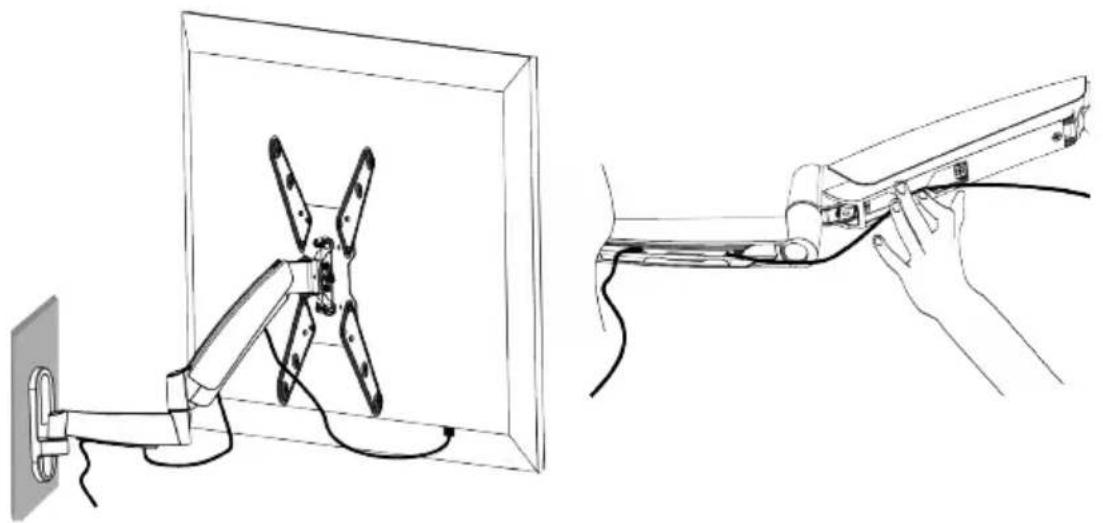

montaż okablowania

8

- Podłącz kable do telewizora i wciśnij kable do wewnątrz, aby przeprowadzić je przez środek.

UWAGA! Dopilnuj, aby kable były lekko luźne, co umożliwia poruszanie ramieniem uchwytu.

9

• Dokręć śruby kluczem imbusowym (dwa lub trzy obroty), aż kąt oglądania będzie ustabilizowany.
• Ustaw pożadana pozycję, zginając ramię lub pochylając ekran lub regulując jego wysokość.

Zastrzegamy sobie prawo do wprowadzania zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 0200-88 55 88. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl
