UT132E - Multimeter Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	Digital multimeter
Märke	Clas Ohlson
Modell	UT132E
Installationskategori	CAT II
Överspänningsskydd	600 V
Föroreningsnivå	2
Display	LCD, 2000 räkningar
Strömförsörjning	1 × 9 V batteri (6F22)
Automatisk avstängning	Efter 15 minuters inaktivitet
Mått (L×B×H)	137 × 72 × 35 mm
Vikt (inkl. batteri)	Cirka 200 g
Likspänningsmätning	2000 mV, 20 V, 200 V, 600 V (±0.5% to ±0.8%)
Växelspänningsmätning	200 V, 600 V (±1.2% + 3), 45–400 Hz
Likströmsmätning	2000 μA, 20 mA, 200 mA, 10 A (±1% to ±2%)
Resistansmätning	200 Ω till 20 MΩ (±0.8% to ±1%)
Diodtest	Framspänningsfall, område 0–2.5 V
Kontinuitetstest	Summer ljuder för resistans < 70 Ω
Temperaturmätning	-40 °C till 1000 °C (inbyggd sensor upp till 230 °C)
Batteritest	1.5 V och 9 V batterier under belastning
Bakgrundsbelysning	Ja, av/på
Överlastskyddssäkringar	500 mA F 600 V och 10 A F 600 V (6.35×31.8 mm)
Ingångsimpedans (spänning)	≥ 10 MΩ (≥ 3000 MΩ på mV-område)
Driftmiljö	0 °C till 40 °C, luftfuktighet ≤75% (≤50% över 30 °C)
Förvaringsmiljö	-10 °C till 50 °C, luftfuktighet ≤75% (≤50% över 30 °C)
Maximal drifthöjd	2000 m
Paketinnehåll	Multimeter, 2 testkablar, multipurpose-uttag med temperatursensor, användarmanual
Skötsel och underhåll	Torka med fuktig trasa; använd inte lösningsmedel
Avfallshantering	Följ lokala föreskrifter

Vanliga frågor - UT132E Clas Ohlson

Hur mäter jag likspänning med UT132E?

Anslut svart testkabel till COM och röd testkabel till V. Ställ funktionsväljaren på V= och välj lämpligt område (2000 mV, 20 V, 200 V eller 600 V). Slå på mätaren och anslut testkablarna över spänningskällan. Läs av värdet. Om polariteten är omvänd visas ett minustecken.

Hur mäter jag växelspänning?

Anslut svart testkabel till COM och röd testkabel till V. Ställ funktionsväljaren på V~ (200 V eller 600 V). Slå på mätaren och anslut testkablarna över kretsen. Displayen visar RMS-värdet för en sinusvåg.

Hur mäter jag likström?

Anslut svart testkabel till COM och röd testkabel till mA (för strömmar upp till 200 mA) eller 10A (för 200 mA–10 A). Ställ funktionsväljaren på A. Slå på mätaren och anslut testkablarna i serie med kretsen. För strömmar över 5 A, begränsa mätningarna till < 10 sekunder och tillåt 15 minuter mellan avläsningarna.

Hur mäter jag resistans?

Anslut svart testkabel till COM och röd testkabel till Ω·. Ställ funktionsväljaren på Ω och välj område (200 Ω till 20 MΩ). Slå på mätaren och anslut testkablarna över komponenten. Se till att kretsen är spänningslös. Testkablarna kan tillföra 0,1–0,2 Ω; för noggranna lågresistansmätningar, kortslut kablarna och subtrahera värdet.

Hur testar jag en diod?

Anslut svart testkabel till COM och röd testkabel till ✦ (diod). Ställ funktionsväljaren på diodtestläget. Anslut svart kabel till katoden och röd till anoden. Displayen visar framspänningsfallet (typiskt 0,5–0,8 V för en bra diod). Om '1' visas, vänd polariteten.

Hur kontrollerar jag kontinuitet?

Anslut svart testkabel till COM och röd testkabel till Ω· (samma uttag som för resistans). Ställ funktionsväljaren på kontinuitetstestläget (vanligtvis markerat med en ljudvåg). Anslut testkablarna över kretsen. Summern låter kontinuerligt om resistansen är < 10 Ω och förblir tyst om > 70 Ω.

Hur mäter jag temperatur?

Ställ funktionsväljaren på °C. Anslut multipurpose-uttaget till mätaren och temperatursensorn till uttaget. Slå på mätaren och placera sensorn nära objektet. Den inbyggda sensorn mäter upp till 230 °C; för högre temperaturer upp till 1000 °C, använd en extern K-typ termoelement.

Hur byter jag batteri?

När batterisymbolen visas på displayen, stäng av mätaren och koppla bort alla testkablar. Skruva loss batteriluckan på baksidan. Byt ut 9 V (6F22)-batteriet och observera korrekt polaritet. Sätt tillbaka luckan och skruva fast den.

Hur byter jag säkringar?

Stäng av mätaren och ta bort testkablarna. Ta bort de tre skruvarna på baksidan, ta bort batteriluckan och bakstycket. Den övre säkringen är 10 A och den nedre är 500 mA (båda snabba, 600 V, 6,35×31,8 mm). Byt ut mot identiska säkringar. Sätt tillbaka höljet.

Vad betyder '1' på displayen?

En '1' på displayen indikerar vanligtvis ett överområde: avläsningen överskrider det valda området eller ingången är öppen/högimpediv. Till exempel, vid diodtest, om dioden är backspänd visas '1'. I resistansläge kan det betyda att kretsen är öppen. Växla till ett högre område om det behövs.

BRUKSANVISNING UT132E Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

1. Information om mätinstrument....19

1.1 Kategorisering....19

1.2 Föroreningsgrad....19

1. Säkerhetsföreskrifter 20

2. Förpackningen innehåller 21

3. Funktioner....21

4. Användning 22

5.1 Spänningsmätning....22

5.5 Avbrottsmätning (kontinuitet)....26

5.6 Temperaturmätning....27

5.7 Batteritest....27

5.8 Bakgrundsbelysning på displayen....28

7.1 Kontroll av säkringarna....29

7.2 Byte av säkringar 29

1. Skötsel....30

2. Avfallshantering ....30

3. Generell specifikation....30

4. Elektrisk specifikation....31

11.1 Spänningsmätning....31

11.2 Likströmsmätning 31

11.3 Resistansmätning ....31

11.4 Temperaturmätning....32

11.5 Batteritest....32

11.6 Diodtest och kontinuitetstest (avbrottsmätning)....32

1. Information om mätinstrument

Multimetern är konstruerad och testad enligt kraven för installationskategori II upp till 600 V nominell spänning och föroreningsgrad 2.

1.1 Kategorisering

Mätinstrument delas in i olika kategorier utifrån vilken elektrisk miljö de ska användas i och hur säkra/skyddande de är mot eventuella överspänningar.

Märkningen på mätinstrumentet ska visa vilken kategori det tillhör. Kategoriseringen avgör hur säkert instrumentet är mot eventuella överspänningar som kan utgöra fara för användaren.

I korthet kan kategoriseringen beskrivas så här:

Vid en plötslig överspänning på elnätet (en transient från ett blixtnedslag etc.) är faran störst vid exempelvis byggnadens inkommande matningsledning. Längre in i byggnaden ökar motståndet (impedansen) i ledningarna och anslutna apparater minskar och fördelar överspänningen. Mätinstrumentets kategori talar alltså om i vilken elektrisk miljö instrumentet är tänkt att användas.

Kategorierna som mätinstrumenten delas in i är:

• Kategori I: För mätning i elektronik och produkter som har inbyggt skydd mot överspänning.
• Kategori II: För mätning på enfasutrustning som strömförsörjs med byggnadens elsystem. Både stickproppsansluten och fast installerad.
• Kategori III: För mätning i byggnadens elsystem. Fast installerade ledningar, uttag, proppskåp och elcentraler. Trefasdistribution (alla matarkablar samt trefasutrust ning, maskiner och apparater).
• Kategori IV: Trefas på primär nivå och alla ledare för utomhusbruk.

Den här multimetern tillhör installationskategori II och är avsedd för att mäta spänningar upp till 600 V i enfasprodukter. Multimetern ska inte användas för mätning i trefasprodukter, trefasledningar eller elcentraler även om spänningen nominellt inte är högre än 600 V.

1.2 Föroreningsgrad

Multimetern är konstruerad för att kunna användas i miljöer med förekomst av föroreningar som inte är elektriskt ledande. Med undantag för att tillfällig ledningsförorening skulle kunna uppstå på grund av kondensering.

Exempel på miljöer med föroreningsgrad 2 är hemmiljö i torra utrymmen, kontor, teststationer eller labb. Kort sagt torra utrymmen som har normalt inomhusklimat.

Multimetern ska inte användas eller förvaras i utrymmen där den kan blir utsatt för elektriskt ledande föroreningar i någon form (fast, flytande eller gas.)

Multimetern bör exempelvis inte utsättas för relativ luftfuktighet över 75 %, användas i ouppvärmda lokaler och får inte användas i våtutrymmen eller utomhus där den kan bli blöt.

Den är inte avsedd att användas med elektrisk utrustning som används i industri eller jordbruk.

2. Säkerhetsföreskrifter

• Multimetern är testad i enlighet med EMC-direktivet 2004/108/EC, lågspänningsdirektivet 2006/95/EG och uppfyller installationskategori (överspänningskategori) II 600 V, föroreningsgrad 2 i enlighet med EN 61010-1:2010 samt EN61010-031:2002/A1:2008.
• Multimetern är avsedd för inomhusbruk, arbetstemperatur 0–40 °C.
• Genom att följa alla säkerhetsföreskrifter och driftanvisningar kan du se till att multimetern används på ett säkert sätt.
• Använd inte multimetern om instrumentet eller dess testkablar ser ut att vara skadade eller om du misstänker att multimetern inte fungerar som den ska.
• Se till att dina fingrar är bakom testkablarnas fingerskydd när du använder testkablarna.
• Kontrollera att strömmen är avstängd innan du gör några ingrepp i strömkretsen. Även små strömstyrkor kan vara farliga!
• Mät inte högre spänning än 600 V DC eller 600 V AC RMS med multimetern.
• För att undvika stötar ska du vara mycket FÖRSIKTIG när du arbetar med högre spänning än 60 V DC eller 30 V AC RMS. Högre spänning medför risk för kraftiga stötar.
• Ställ in rätt mätområde med mätfunktionsväljaren innan mätningen påbörjas, mätområdet får inte ändras under pågående mätning.
• Använd aldrig multimetern om batterifacket eller bakstycket är öppet.
• För att undvika elektriska stötar eller skador på multimetern ska inte mätgränserna överskridas. Garantin gäller inte om multimetern används felaktigt.
• Multimetern är skyddad med säkringar, men de skyddar inte mot alla typer av felanvändning.
• Multimetern ska inte användas eller förvaras i miljöer som har hög temperatur/ luftfuktighet, inte heller i explosiva, brandfarliga omgivningar eller i närheten av starka magnetfält.
• Byt ut batteriet genast när symbolen för batterivarning visas på displayen. Dåligt batteri kan medföra att fel mätvärden visas och kan därmed utgöra en säkerhetsrisk.
• Multimetern eller dess tillbehör får inte demonteras eller modifieras på något sätt.
• Ta ur batteriet om instrumentet inte ska användas under en längre tid.
• Stäng av multimetern efter användning.
• Om starka elektriska magnetfält finns i närheten av multimetern kan det leda till felvisning som upphör så snart störningen försvinner.

3. Förpackningen innehåller

• Multimeter
• 2 x testkablar
• Multisockel och temperaturgivare
• Bruksanvisning

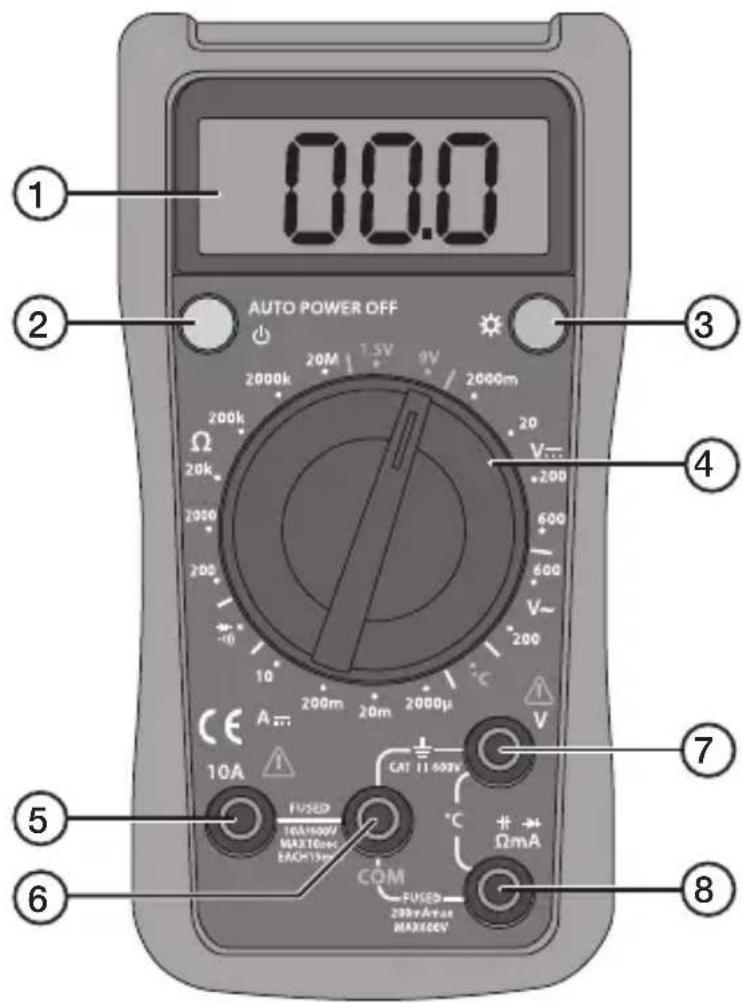

4. Funktioner

1. LCD-display
2. [◀] Strömbrytare (på/av)
3. [☀] Bakgrundsbelysning
4. Mätfunktionsväljare med 7 olika lägen

Anslutning för testkablar:

1. 10 A (likströmsmätning upp till 10 A)
2. COM (gemensam återledare för den svarta testkabeln)
3. V (spänningsmätning)
4. Ω mA (likströmsmätning upp till 0,2 A, resistansmätning, diodtest, avbrottsmätning och temperaturmätning)

5. Användning

Varning!

• Kontrollera alltid innan spänningsmätning att multimetern är inställd på rätt mätområde och inte på ström-, resistans- eller diodmätning. Se till att du alltid använder rätt anslutning till testkablarna för den typ av mätning som ska göras med multimetern.
• Använd yttersta försiktighet när du mäter spänning som överstiger 60 V, särskilt från mätobiekt med hög effekt.
• Kontrollera att mätobjektet inte är strömförande innan du kopplar in testkablarna i serie med mätkretsen (t.ex. vid mätning av ström).
• Se till att den krets som ska testas inte är strömförande innan du mäter resistans eller summer/diodtest.
• Se alltid till att rätt funktion och mätområde väljs. Om du är osäker på korrekt mätområde ska du börja med det högsta och arbeta dig nedåt.
• Var ytterst försiktig när du använder multimetern på en induktiv komponent t.ex. transformator, reläspole eller liknande. Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.
• Se till att testkablarna är i gott skick och att deras isolering inte är skadad.
• Vid byte av säkring måste den nya vara av rätt typ och ha rätt värde.

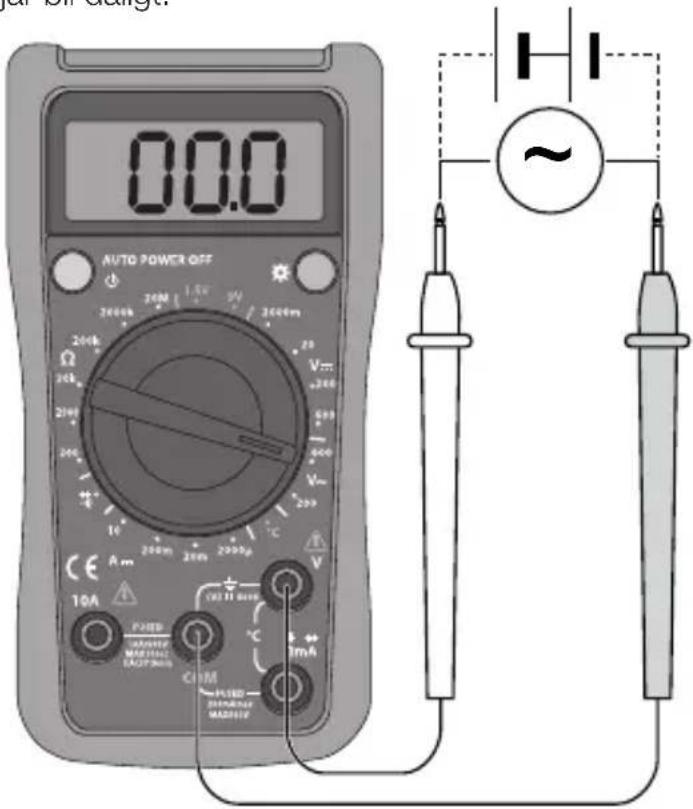

5.1 Spänningsmätning

Kontrollera batteriet genom att vrida mätfunktionsväljaren till en ny mätfunktion, batterisymbolen visas om batteriet börjar bli dåligt.

1. Koppla den svarta testkabeln till COM och den röda testkabeln till V.
2. Ställ in mätfunktionsväljaren på V\~ (200–600 V\~) eller V=(2000 mV – 600 V) och önskad mätskala för mätning av spänning.
3. Slå på multimetern med [
4. Koppla testkablarna till spänningskällan som ska mätas. Avläs mätvärdet.
5. Stäng av multimetern med [

Obs! Om fel polaritet kopplats in vid likspänningsmätning visar displayen ett – (minus) före mätvärdet.

Obs!

I alla mätområden har multimetern en ingångsimpedans på 10 MΩ förutom mV som har en ingångsimpedans på 3000 MΩ. Detta kan leda till mätfel i kretsar med hög impedans. Om kretsens impedans är mindre eller lika med 10 kΩ, är mätfelet försumbart (0,1 % eller mindre).

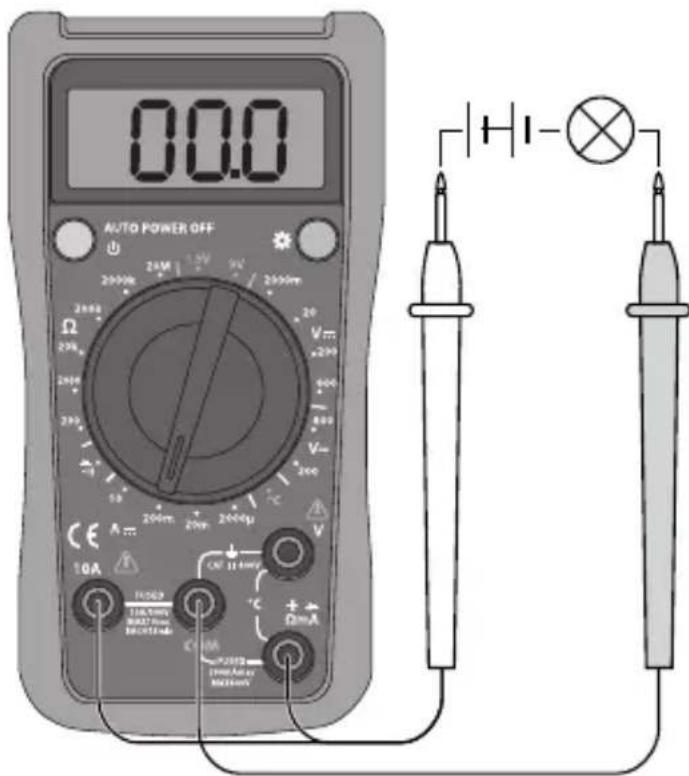

1. Koppla den svarta testkabeln till COM och den röda testkabeln till mA (för mätning mellan 0–200 mA) eller till 10 A (vid mätning mellan 200 mA och 10 A).
2. Ställ in mätfunktionsväljaren på A=.
3. Slå på multimetern med [ ⏻].
4. Seriekoppla testkablarna mellan strömkälla och belastningen som ska mätas. Avläs mätvärdet.
5. Stäng av multimetern med [ ⏻].

Varning!

Koppla inte in kablarna parallellt med spänningskällan vid strömmätning!

Om du är osäker på rätt mätområde ska du börja med det högsta och arbeta dig nedåt.

Vid mätning av hög strömstyrka får multimetern endast vara ansluten kort tid (mindre än 10 sekunder vid > 5 A). Detta för att inte överhetta shunten i multimetern.

Tiden mellan två mätningar måste vara mer än 15 minuter.

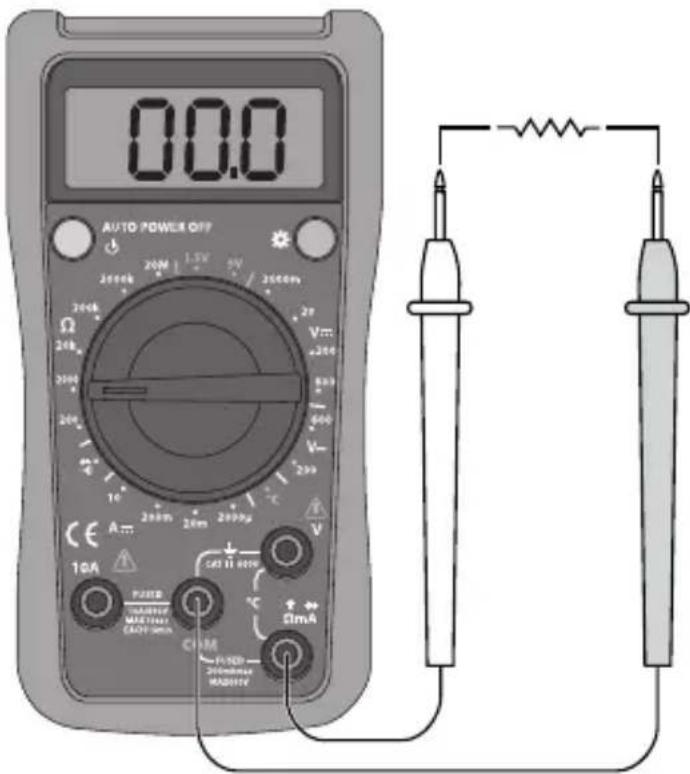

5.3 Resistansmätning

1. Koppla den svarta testkabeln till COM och den röda testkabeln till Ω.
2. Ställ in mätfunktionsväljaren på Ω och önskad mätskala för mätning av resistans.
3. Slå på multimetern med [ ∅]
4. Koppla testkablarna till den krets som ska mätas. Avläs mätvärdet.
5. Stäng av multimetern med [

Varning: Kontrollera innan mätning att mätobjektet som ska testas är strömlöst.

För att undvika risk för personskada, mät inte komponenter som har högre spänning än 60 V (DC) eller 30 V (AC).

Testkablarna kan addera 0,1–0,2 Ω till det faktiska mätvärdet. För att göra noggranna mätningar på komponenter med låg resistans, kortslut ingångsanslutningarna, notera det kortslutna värdet och använd det för att räkna bort felmätningen i avläsningen på displayen.

Om det kortslutna värdet är högre än 0,5 Ω så kontrollera om någon anslutning/testkabel är glapp eller skadad.

Vid mätning av hög resistans (>1 M Ω) är det normalt att det tar några sekunder innan visningen av mätresultatet stabiliseras.

För bästa noggrannhet så bör, korta och högkvalitativa testkablar som möjligt användas.

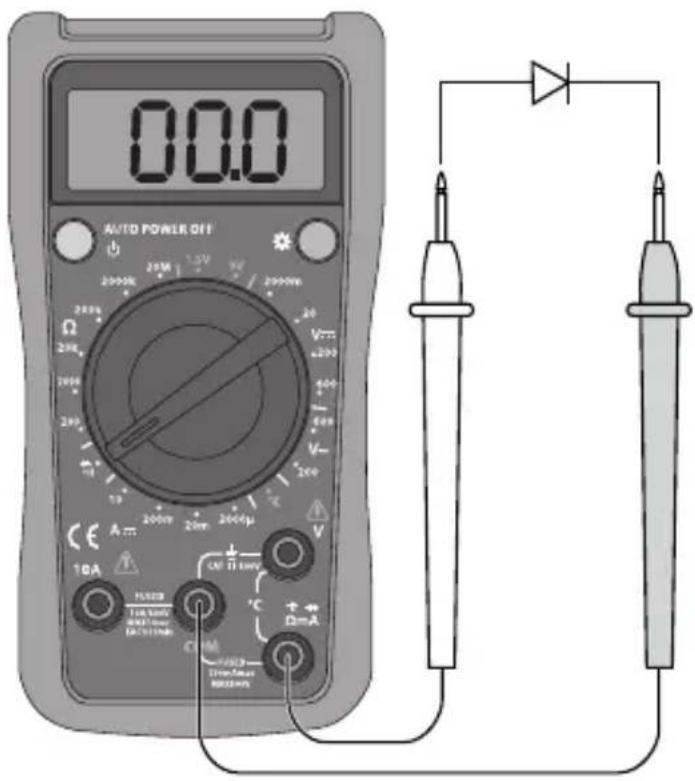

5.4 Diodtest

1. Koppla den svarta testkabeln till COM och den röda testkabeln till

2. Ställ in mätfunktionsväljaren på ➔ör mätning av dioders tröskelvärde (V).

3. Slå på multimetern med [∅]

4. Koppla den svarta testkabeln till katod och den röda testkabeln till anod på dioden som ska testas. Läs av värdet för framspänningsförlusten från displayen. Om displayen visar "1", prova att skifta polaritet på dioden.

5. Stäng av multimetern med [

Varning!

Se till att den krets som ska testas inte är strömförande, innan du testar dioder. Var ytterst försiktig när du använder multimetern på en induktiv komponent som t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning. Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.

Obs! En bra diod i en krets ska ha framspänningsfall på 0,5–0,8 V. Bakspänningsfallet kan variera mycket beroende på motståndet för andra ledningsvägar mellan mätspetsarna.

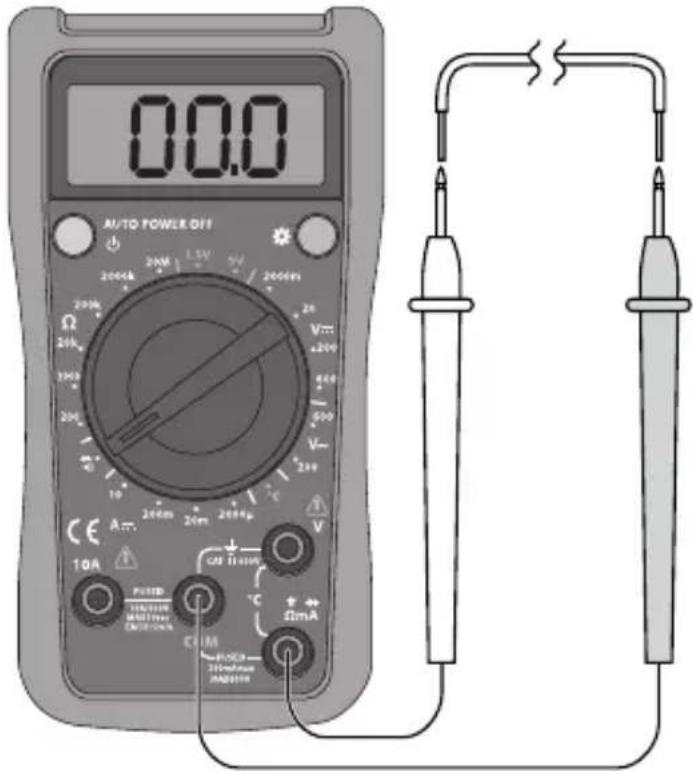

5.5 Avbrottsmätning (kontinuitet)

1. Ställ in mätfunktionsväljaren på ·)))
2. Koppla den svarta testkabeln till COM och den röda testkabeln till Ω mA.
3. Slå på multimetern med [ ∅

4. Koppla testkablarna till kabeländarna som ska kontrolleras.

5. Inget avbrott i kabeln: Summern ljuder hela tiden om motståndet är < 10 Ω.

6. Avbrott i kabeln: Summern ljuder inte om motståndet är >70 Ω.

7. Stäng av multimetern med [∅]

Varning!

Se till att den krets som ska testas inte är strömförande, innan du mäter kontinuitet. Var ytterst försiktig när du använder multimetern på en induktiv komponent som t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning. Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.

För att undvika stötar ska du vara FÖRSIKTIG när du arbetar med högre spänning än 60 V DC eller 30 V AC RMS. Högre spänning medför risk för kraftiga stötar.

Obs! Testspänning vid öppen krets ca 2,3–2,5 V.

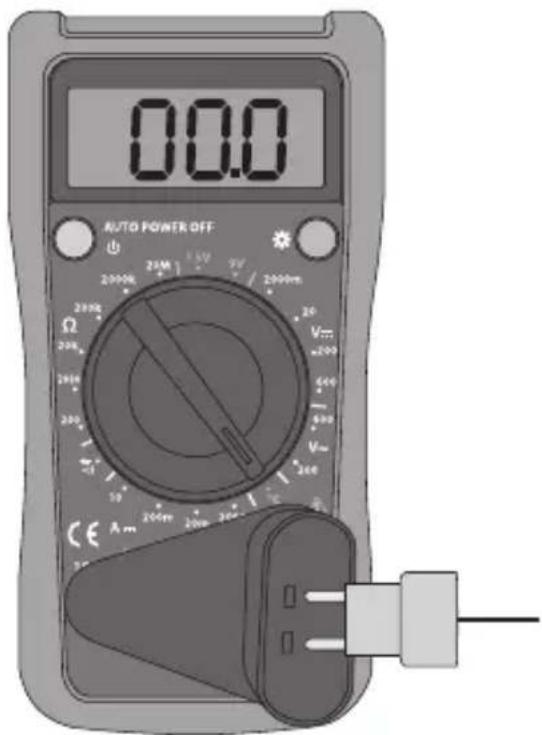

5.6 Temperaturmätning

Obs! Temperaturmätning upp till 230 °C med bifogad temperaturgivare. Vid högre temperatur måste en annan typ av temperaturgivare användas.

1. Ställ in mätfunktionsväljaren på °C.
2. Anslut multisockeln till multimetern och temperaturgivaren till multisockeln.
3. Slå på multimetern med [ ⏻].
4. Placera temperaturgivaren vid mätstället som ska kontrolleras.
5. Läs av värdet.
6. Stäng av multimetern med [

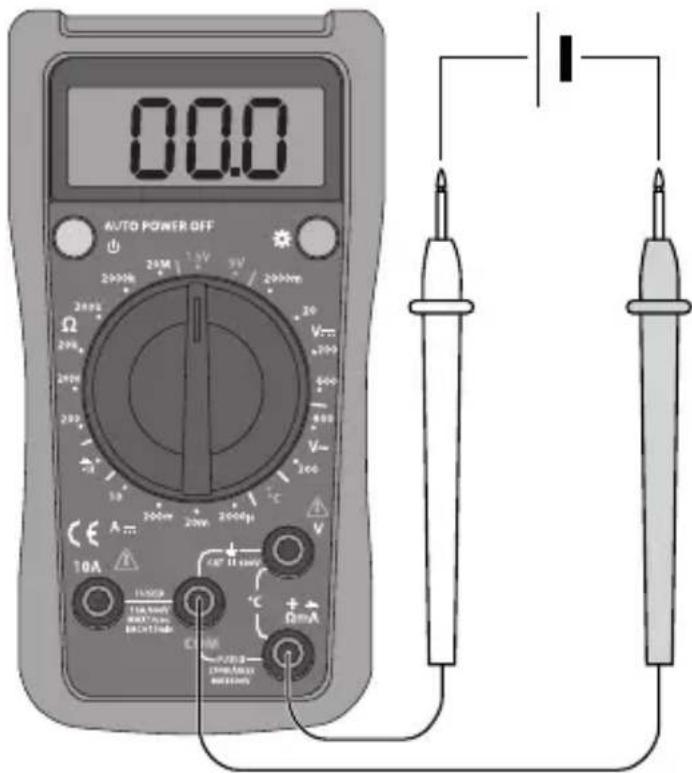

5.7 Batteritest

1. Ställ in mätfunktionsväljaren på 1.5 V eller 9 V.
2. Koppla den svarta testkabeln till COM och den röda testkabeln till Ω mA.
3. Slå på multimetern med [∅]
4. Koppla testkablarna till batteriet som ska kontrolleras.
5. Avläs batteriets spänning under belastning.
6. Stäng av multimetern med [

Mätarens belastning vid mätning:

1,5 V batteri ca 10 Ω.

9 V batteri ca 1 kΩ.

Batterimätningen är endast avsedd för 1,5 V och 9 V-batterier. Batterier med högre spänning kan skada mätaren.

5.8 Bakgrundsbelysning på displayen

Tryck på [☀] för att tända eller släcka bakgrundsbelysningen.

5.9 Sleep (automatisk avstängning)

För att spara batteri har multimetern automatisk avstängning. Om inte mätfunktionsväljaren ändras inom 15 minuter stängs multimetern av automatiskt. Om sleep har aktiverats, slå på multimetern genom att trycka på [💡] två gånger.

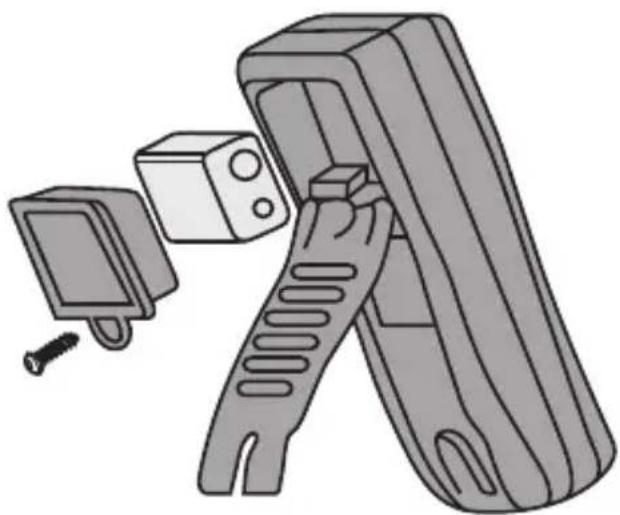

6. Batteribyte

Byt genast batteri när batterisymbolen visas på displayen.

Varning!

Ta bort testkablarna från testobjektet och från instrumentet innan batteribyte.

1. Stäng av multimetern och ta loss testkablarna.
2. Lossa skruven som håller fast batterihållaren.
3. Ta bort batterihållaren.
4. Ta bort det gamla batteriet och sätt fast det nya 9 V-batteriet (6F22) i batterihållaren enligt märkningen.
5. Tryck först fast batterihållarens nedre del, vik sedan in batterihållaren och dra fast skruven.

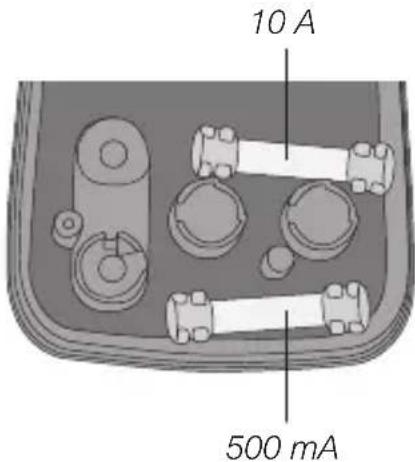

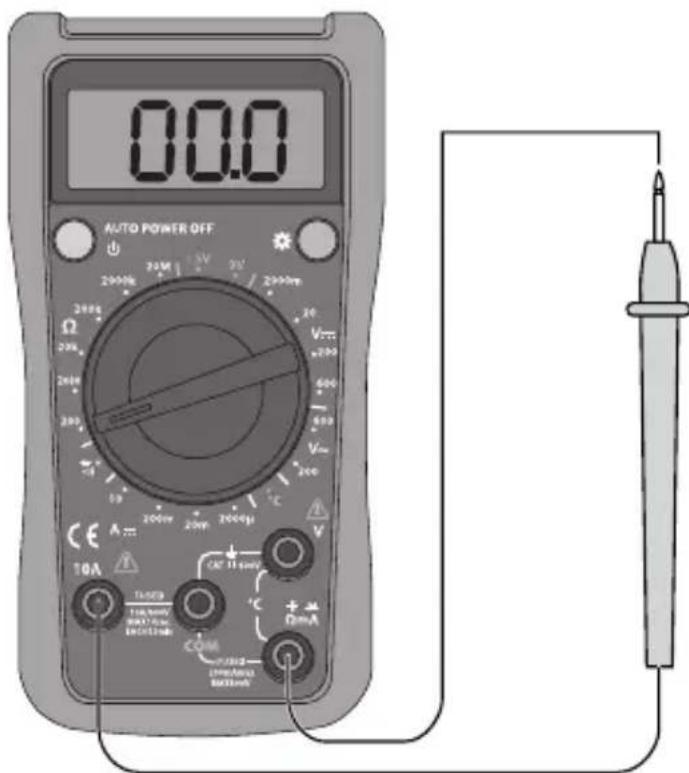

7.1 Kontroll av säkringar

Om mätning av ström inte fungerar har troligen en av säkringarna gått.

Kontrollera säkringarna så här:

1. Ställ funktionsvredet på Ω, mätområde upp till 200.
2. Slå på multimetern med [ ⏻].
3. Koppla en av testkablarna mellan anslutningarna 10 A och Ω mA. Det kan ta en liten stund för värdet att stabiliseras. Om mätvärdet är 0,5 Ω eller lägre så är båda säkringarna hela.
4. Stäng av multimetern med [

7.2 Byte av säkringar

Multimetern skyddas av två säkringar:

• 1 × säkring 500 mA F (snabb) 600 V (6,35 × 31,8 mm).

• 1 × säkring 10 A F (snabb) 600 V (6,35 × 31,8 mm).

• Stäng av multimetern och ta loss testkablarna.

• Lossa de tre skruvarna som håller ihop höljet.
• Ta bort batterihållaren.
• Ta bort baksidan för att komma åt säkringarna.
• Den övre säkringen är 10 A, den nedre är 500 mA.
• Ersätt aktuell säkringen med en identisk.
• Sätt tillbaka batterihållaren.
• Skruva ihop höljet.

Varning!

Stäng av multimetern och ta bort testkablarna från testobjektet och från instrumentet innan säkringsbyte.

8. Skötsel

• Stäng av multimetern innan rengöring.
• Torka av multimetern med en lätt fuktad, mjuk trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller starka, slipande rengöringsmedel, det kan skada multimetern.

9. Avfallshantering

När du ska göra dig av med multimetern ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

10. Generell specifikation

Polaritet Automatisk indikation av negativ (-) polaritet

Nollinställning Automatisk

Strömförsörjning 1 × 6F22-batteri (9 V)

Överbelastningsskydd 1 × säkring 500 mA F (snabb) 600 V (6,35 × 31,8 mm) 1 × säkring 10 A F (snabb) 600 V (6,35 × 31,8 mm)

Mätuppdatering 2–3 gånger per sekund

Mätområde Manuell inställning

Användningsmiljö 0 till +40 °C, vid luftfuktighet ≤ 75 % (upp till +30 °C) och ≤ 50 % (över +30 °C)

Förvaringsmiljö -10 till +50 °C, vid luftfuktighet ≤ 75 % (upp till +30 °C) och ≤ 50 % (över +30 °C)

Max användningshöjd Upp till 2000 m över havet

Mått (H × B × D) 137 × 72 × 35 mm

11.1 Spänningsmätning

Funktion Skala Upplösning Noggrannhet(± a % avläsning,+ b antal siffror)				Beskrivning
DC 2000 mV	1 mV ± (0,5	% + 2) Ingångsimpedans		≥ 10 MΩ
	20 V 0,01V
	200 V 0,1 V
	600 V 1 V ±	(0,8 % + 2)
AC 200 V 0,1	V ± (1,2 %	+3) Ingångsimpedans		4,5 MΩRespons: 45–400 Hz;Display: RMS avsinusvåg (medelvärde)
	600 V 1 V

11.2 Likströmsmätning

Funktion Skala Upplösning Noggrannhet(± a % avläsning,+ b antal siffror)				Överbelastningsskydd
Likström	2000 μA	1 μA	± (1 % + 2)	mA:0,5 A säkring10A:10 A säkring
	20 mA	0,01 mA
	200 mA	0,1 mA	± (1,2 % + 2)
	10 A	0,01 A	± (2 % + 5)

Varning! ≤ 5 A kontinuerlig mätning.

≥ 5 A varje mätning max 10 sekunder, 15 minuter mellan varje mätning.

11.3 Resistansmätning

Funktion	Skala	Upplösning Noggrannhet(± a % avläsning,+ b antal siffror)
Resistansmätning	200 Ω	0,1 Ω ± (0,8 % + 5)
	2000 Ω	1 Ω
	20 kΩ 0,01 kΩ
	200 kΩ	0,1 kΩ
	2000 kΩ	1 kΩ
	20 MΩ	0,01 MΩ ± (1 % + 5)

11.4 Temperaturmätning

Funktion Mätområde	Upplösning Noggrannhet		(± a % avläsning, + b antal siffror)
Temperaturmätning -	40 till - 20 °C 1 °C	-8 % + 5 °C
	-20–0 °C ± 4 °C
	0–100 °C ± (1,0 % + 3)
	100–1000 °C* ± (2,5 % + 2)

* Obs! Temperaturmätning upp till 230 °C med bifogad temperaturgivare. Vid högre temperatur måste en annan typ av temperaturgivare användas.

11.5 Batteritest

Funktion Mätområde Upplösning Noggrannhet
Batteritest 1,5 V 10	mV ± (1,0 % + 2)
	9 V	10 mV

Mätarens belastning vid mätning: 1,5 V batteri ca 10 Ω. 9 V batteri ca 1 kΩ.

11.6 Diodtest och kontinuitetstest (avbrottsmätning)

Funktion	Skala Upplösning	Anmärkning
Diodmätning	[x7z8]	1 mV	Visar ca-värde för framspänningsfall
Kontinuitet	[D6x4]	1 Ω Summern ljuder < 70 Ω

Multimeter

Art. nr. 36-5256 Modell UT132E

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi
