Produkttyp	Digital multimeter
Varumärke	Clas Ohlson
Modell	UNI-T UT377A
Dimensioner (H x B x D)	150 x 70 x 30 mm (ca)
Vikt	200 g (ca)
Strömförsörjning	1 x 9V batteri (6F22)
Display	LCD, max avläsning 1999
Växelspänningsområde	0-750V (True RMS)
Likspänningsområde	0-1000V
Växelströmsområde	0-10A (med överbelastningsskydd)
Likströmsområde	0-10A
Resistansområde	0-20 MΩ
Kontinuitetstest	Ljudsignal < 30 Ω
Diodtest	Ja
Säkerhetskategori	CAT II 600V, CAT III 300V
Underhåll	Rengör med torr trasa; byt batteri när det är lågt
Reservdelar tillgängliga	Testsladdar, 9V batteri
Manualspråk	EN, FI, DE, NO, SV

Vanliga frågor - UNI-T UT377A Clas Ohlson

Hur mäter jag växelspänning med UNI-T UT377A?

För att mäta växelspänning, vrid vredet till ACV (V~)-området. Anslut den svarta testkabeln till COM och röd till VΩmA. Placera probarna över källan. Läs av värdet på displayen. UT377A stöder True RMS upp till 750V.

Vad är syftet med kontinuitetstest?

Kontinuitetstest kontrollerar om en krets är sluten. Ställ vredet på kontinuitetssymbolen (ljudvåg). Summern ljuder om resistansen är mindre än cirka 30 Ω. Koppla bort strömmen före test.

Hur byter jag batteriet?

Stäng av mätaren och koppla bort testkablarna. Ta bort skruven på baksidan och skjut av batterifackets lock. Byt ut det gamla 9V-batteriet mot ett nytt (typ 6F22). Sätt tillbaka locket och dra åt skruven.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid rätt ingångsuttag och område. Överskrid inte maxgränserna. Ta bort testkablarna innan du öppnar höljet. Använd endast medföljande testkablar med lämplig säkerhetsklassificering (CAT II 600V). Arbeta på spänningslösa kretsar när möjligt.

Kan UT377A mäta temperatur?

Nej, UNI-T UT377A mäter inte temperatur. Det är en standardmultimeter för spänning, ström, resistans, kontinuitet och diodtest.

Vad betyder 'OL' på displayen?

'OL' står för överbelastning. Det indikerar att det uppmätta värdet överstiger det valda området. Välj ett högre område för att få en giltig avläsning.

Hur testar jag en säkring med denna multimeter?

Ställ vredet på resistans (Ω) eller kontinuitet. Placera probarna på varje ände av säkringen. Om resistansen är mycket låg (eller summern låter) är säkringen hel. Om den visar OL (öppen) är säkringen trasig.

Vilka är enhetens dimensioner?

De ungefärliga dimensionerna är 150 mm x 70 mm x 30 mm (H x B x D). Det är en kompakt handhållen multimeter.

Är UT377A auto-ranging?

Nej, UNI-T UT377A är en manuell multimeter. Du måste välja lämpligt område för varje mätning för att undvika överbelastning.

Hur rengör jag multimetern?

Koppla bort testkablarna och ta bort batteriet. Använd en mjuk, torr trasa för att torka av utsidan. Använd inte lösningsmedel eller slipande rengöringsmedel. Se till att enheten är helt torr innan den sätts ihop igen.

BRUKSANVISNING UNI-T UT377A Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Produkten är endast avsedd för inomhusbruk.

• Använd aldrig produkten om du misstänker någon form av elektriskt fel eller kortslutning i närheten av mätstället. Elektriska stötar kan skada produkten, orsaka personskada och skada på egendom.
• Produkten får inte användas i utrymmen där explosiv gas förvaras eller används.
• Utsätt inte produkten regn, stötar eller vibrationer under användning eller transport.
• Utsätt inte produkten för ihållande solljus under en längre period.
• Ta ur batteriet om produkten inte ska användas under en längre period. Batteriet kan läcka och orsaka skada.
• Produktens mätstift är mycket vassa. Låt aldrig barn använda produkten.
• Skyddslocket ska vara monterat när produkten inte används.
• Användning i närheten av starka magnetfält kan leda till felaktiga mätvärden.
• Kontrollera att mätstiften är hela inför varje mätning.

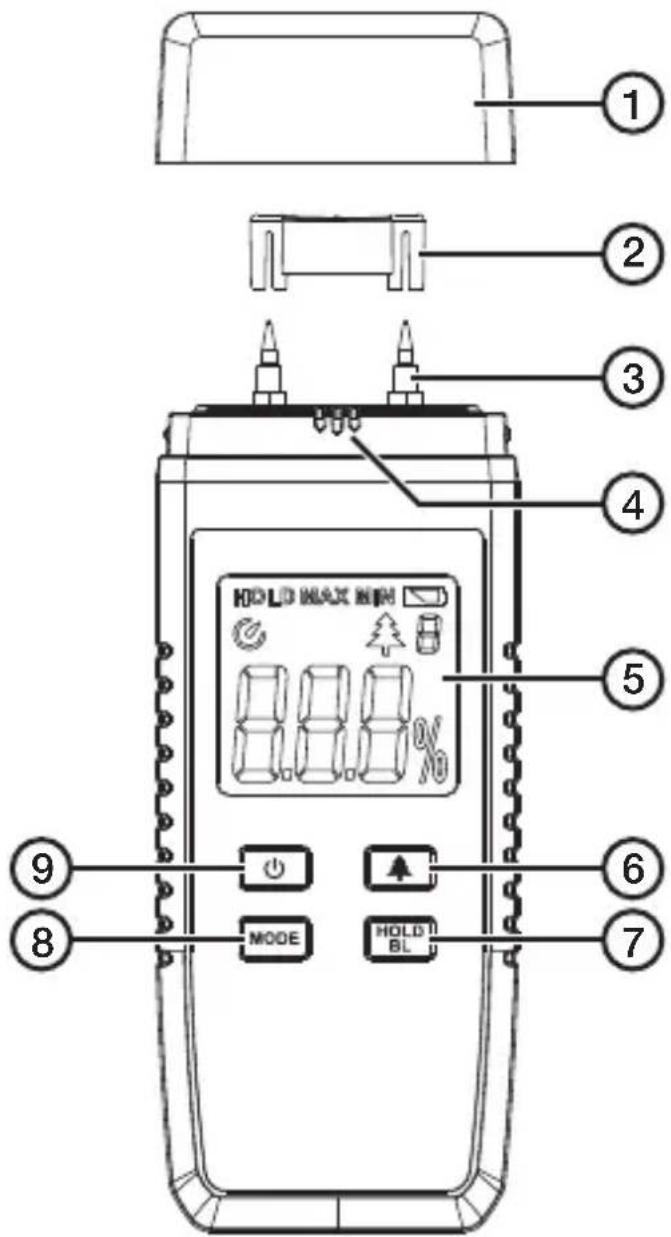

Knappar och funktioner

1. Skyddslock
2. Skydd för mätstift
3. Mätstift
4. Temperatursensor
5. Display
6. [ ] Val av trämaterial
7. [HOLD/BL] Tryck för att låsa mätvärde, håll in för att aktivera bakgrundsbelysning
8. [MODE] Tryck för växla mätfunktion, håll in för att slå på/av automatisk avstängning
9. [∅På/av

Display

1. Indikering automatisk avstängning
2. Indikering låst mätvärde
3. Max-mätmetod
4. Min-mätmetod
5. Batterivarning
6. Materialtyp (se tabell)

Användning

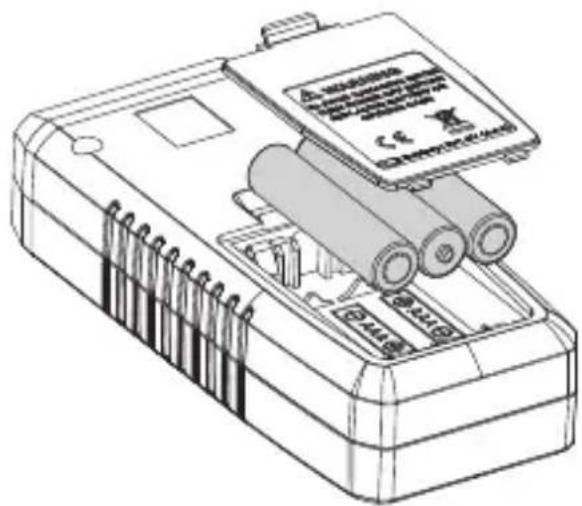

Sätt i batterier

1. Ta bort batteriluckan.
2. Sätt i 3 × AAA/LR03-batterier. Se märkningen i batterifacket så att polariteten blir rätt.
3. Sätt tillbaka batteriluckan.

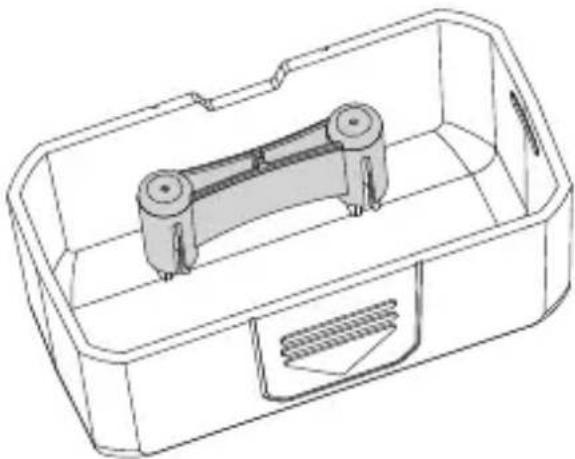

Ta av skyddslock och stiftskydd

1. Ta av locket på mätaren.
2. Ta av mätstiftens skydd (2). Sätt skyddet i locket så du inte tappar bort det.

På/av

Håll in [💡] för att slå på/av mätaren.

Välj materialtyp

Tryck [▲] upprepade gånger för att välja vilket trämaterial som ska mätas.

Trämaterial
Ormosia 1
Brasiliansk valnöt 1
Rhodes teak 1
Valnöt 2
Teak 2
Gran 3
Ek	3
Björk 4
Lärk 4
Tall/Furu 4

Välj mätmetod

MAX – visar det högsta uppmätta värdet

1. Tryck [MODE] upprepade ggr tills "MAX" visas i displayen.
2. Tryck in mätstiften i materialet som ska mätas.

MIN – visar det lägsta uppmätta värdet

1. Tryck in mätstiften i materialet som ska mätas.
2. Tryck [MODE] upprepade ggr tills "MIN" visas i displayen.

Standardmätning – visar kontinuerligt aktuellt värde

1. Tryck [MODE] upprepade ggr tills varken "MAX" eller "MIN" visas i displayen.
2. Tryck in mätstiften i materialet som ska mätas.

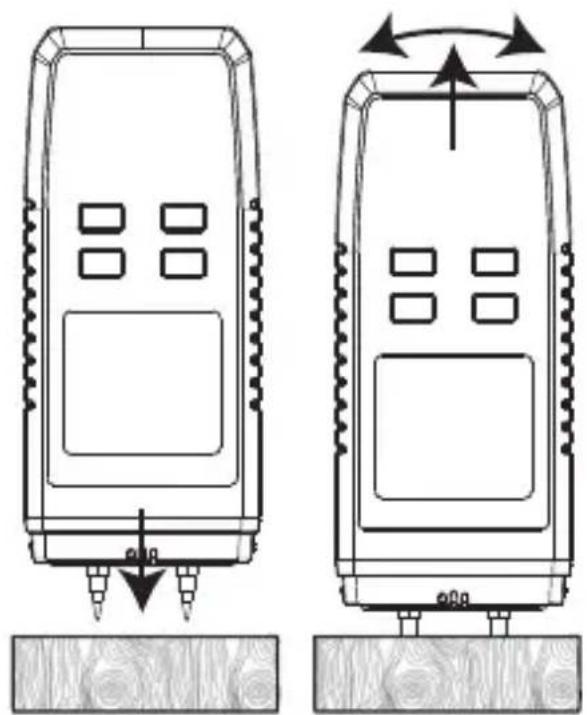

Obs!

• Oavsett mätmetod bör mätning utföras på flera ställen på mätobjektet för att få en så representativ bild som möjligt av fuktkvoten.
• Se till att inte mätstiften böjs. Tryck stiften rakt in mot mätobjektet där du ska mäta och vicka försiktigt på mätaren när du drar ur stiften.

Skötsel och underhåll

Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Användnings- temperatur 0–40 °C

Batterier 3 × AAA/LR03-batterier (säljs separat)

Mått 135 × 51 × 30 mm

Vikt 130 g (inklusive batterier)

Fuktmåler

Art.nr. 36-7744 Modell UT377A
