UNI-T UT377A - Multimeter Clas Ohlson - Gratis bruksanvisning og manual

Produkttype	Digitalt multimeter
Merke	Clas Ohlson
Modell	UNI-T UT377A
Dimensjoner (H x B x D)	150 x 70 x 30 mm (ca.)
Vekt	200 g (ca.)
Strømforsyning	1 x 9V batteri (6F22)
Display	LCD, maksimal avlesning 1999
AC spenningsområde	0-750V (True RMS)
DC spenningsområde	0-1000V
AC strømområde	0-10A (med overbelastningsbeskyttelse)
DC strømområde	0-10A
Motstandsområde	0-20 MΩ
Kontinuitetstest	Hørbar summer < 30 Ω
Diodetest	Ja
Sikkerhetskategori	CAT II 600V, CAT III 300V
Vedlikehold	Rengjør med tørr klut; skift batteri når det er svakt
Reservedeler tilgjengelig	Testledninger, 9V batteri
Språk i bruksanvisning	EN, FI, DE, NO, SV

Ofte stilte spørsmål - UNI-T UT377A Clas Ohlson

Hvordan måler jeg AC spenning med UNI-T UT377A?

For å måle AC spenning, drei rotasjonsbryteren til ACV (V~) området. Koble den svarte testledningen til COM og rød til VΩmA. Plasser probene over kilden. Les verdien på displayet. UT377A støtter True RMS opp til 750V.

Hva er formålet med kontinuitetstesten?

Kontinuitetstest sjekker om en krets er komplett. Still skiven til kontinuitetssymbolet (lydbølge). Summeren vil lyde hvis motstanden er mindre enn omtrent 30 Ω. Koble fra strømmen før testing.

Hvordan skifter jeg batteri?

Slå av måleren og koble fra testledningene. Fjern skruen bak og skyv av batteriromsdekselet. Bytt det gamle 9V batteriet med et nytt (6F22 type). Sett på dekselet igjen og stram skruen.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid riktige inngangskontakter og område. Ikke overskrid maksimumsgrenser. Fjern testledningene før du åpner dekselet. Bruk kun de medfølgende testledningene med passende sikkerhetsklassifisering (CAT II 600V). Arbeid på spenningsløse kretser når mulig.

Kan UT377A måle temperatur?

Nei, UNI-T UT377A måler ikke temperatur. Det er et standard multimeter for spenning, strøm, motstand, kontinuitet og diodetesting.

Hva betyr 'OL' på displayet?

'OL' står for overbelastning. Det indikerer at den målte verdien overskrider det valgte området. Bytt til et høyere område for å få en gyldig avlesning.

Hvordan tester jeg en sikring med dette multimeteret?

Still skiven til motstand (Ω) eller kontinuitet. Plasser probene på hver ende av sikringen. Hvis motstanden er veldig lav (eller summeren lyder), er sikringen intakt. Hvis den viser OL (åpen), er sikringen gått.

Hva er dimensjonene på enheten?

De omtrentlige dimensjonene er 150 mm x 70 mm x 30 mm (H x B x D). Det er et kompakt håndholdt multimeter.

Er UT377A auto-ranging?

Nei, UNI-T UT377A er et manuelt områdevelgende multimeter. Du må velge riktig område for hver måling for å unngå overbelastning.

Hvordan rengjør jeg multimeteret?

Koble fra testledningene og fjern batteriet. Bruk en myk, tørr klut til å tørke av utsiden. Ikke bruk løsemidler eller slipende rengjøringsmidler. Sørg for at enheten er helt tørr før montering.

BRUKSANVISNING UNI-T UT377A Clas Ohlson

Les gjennom bruksanvisningen før produktet tas i bruk, og ta vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller andre spørsmål, kontakt vårt kundesenter (se kontaktinformasjon på baksiden).

Sikkerhet

Produktet er kun beregnet til innendørs bruk.

• Bruk aldri produktet dersom det er mistanke om feil på det elektriske anlegget eller kortslutning i nærheten av målestedet. Elektrisk støt kan skade produktet og føre til materielle skader og/eller personskader.
• Produktet må ikke brukes i lokaler hvor eksplosiv gass oppbevares eller benyttes.
• Utsett ikke produktet for regn, støt eller vibrasjoner ved bruk eller under transport.
• Produktet må heller ikke utsettes for kontinuerlig sollys over tid.
• Ta alltid ut batteriet når produktet ikke skal brukes på en stund. Væske kan lekke ut og forårsake skader.
• Produktets målestifter er svært spisse. La ikke barn bruke produktet.
• Beskyttelsesdekselet må være montert når produktet ikke er i bruk.
• Måling i nærheten av sterke magnetfelt kan føre til feil måleresultat.
• Kontroller at målestiftene er hele før målingen starter.

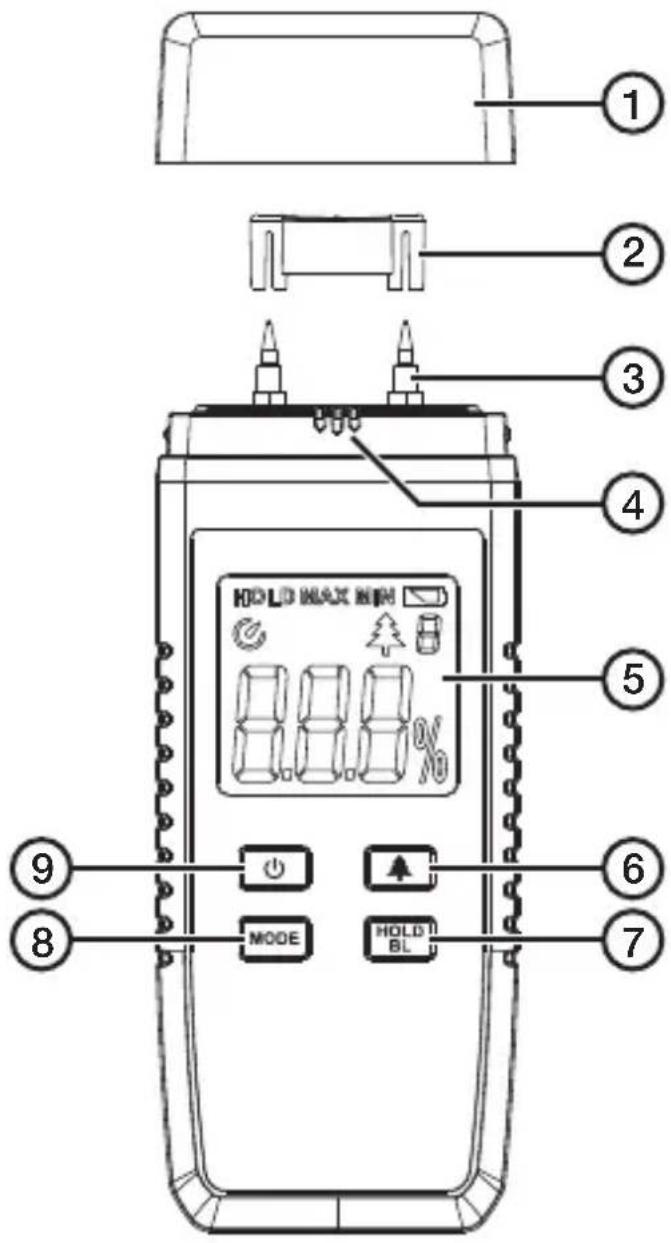

Knapper og funksjoner

1. Beskyttelsesdeksel
2. Beskyttelse for målestifter
3. Målestifter
4. Temperatursensor
5. Display
6. [ ] Valg av tremateriale
7. [HOLD/BL] Trykk for å låse måleverdi, hold inne for å aktivere bakgrunnsbelysning.
8. [MODE] Trykk for å skifte målefunksjon, hold inne for å slå på/av automatisk avstenging
9. [∅På/av

Display

Norsk

1. Indikasjon for automatisk avstenging
2. Indikasjon for låst måleverdi
3. Maks-målemetode
4. Min-målemetode
5. Batterivarsling
6. Materialtype (se tabell)

Bruk

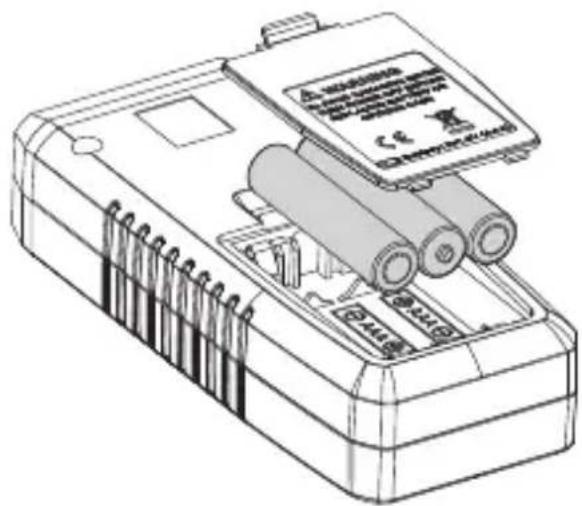

Sett i batterier

1. Fjern batterilokket.
2. Sett i 3 stk. AAA/LR03-batterier. Se merkingen i batteriholderen så polariteten blir riktig.
3. Sett batterilokket tilbake.

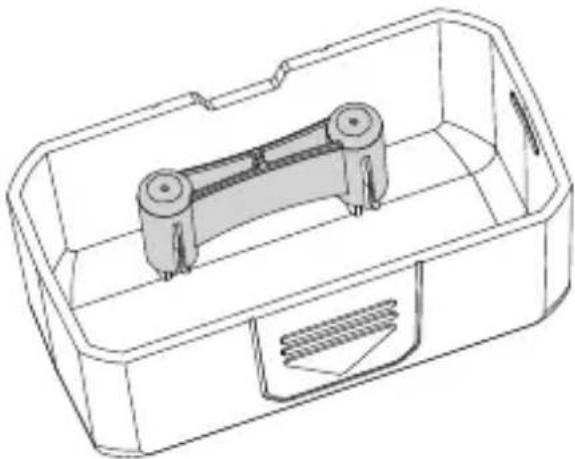

Ta av beskyttelsesdekselet og beskyttelsen over stiftene

Hold [⏻] inne for å slå på/av måleren.

Velg materialetype

Trykk på [▲] gjentatte ganger for å velge rett tremateriale som skal måler.

Tremateriale
Afromosia 1
Brasiliansk valnøtt 1
Rhodes teak 1
Valnøtt 2
Teak 2
Gran 3
Eik 3
Bjørk 4
Lerk 4
Furu 4

Valgt målemetode

MAX - viser høyest målte verdi

1. Trykk på [MODE] gjentatte ganger til «MAX» vises i displayet.
2. Press målestiften inn i materialet som skal måles.

MIN - viser lavest målte verdi

1. Press målestiften inn i materialet som skal måles.
2. Trykk på [MODE] gjentatte ganger til «MIN» vises i displayet.

Standardmåling – viser kontinuerlig aktuell verdi

1. Trykk på [MODE] gjentatte ganger til hverken «MAX» eller «MIN» vises i displayet.
2. Press målestiften inn i materialet som skal måles.

Obs!

• Uansett målemetode bør målingen utføres på flere steder på måleobjektet, for å få et så representativt bilde av fuktighetsinnholdet som mulig.

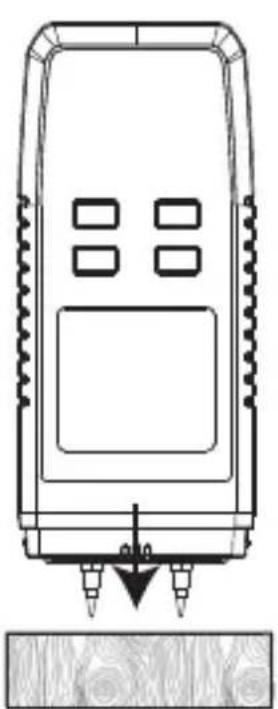

• Se til at ikke målestiften blir bøyd. Trykk stiften rett inn mot måleobjektet der du skal utføre målingen, og trekk stiften forsiktig ut etter måling.

Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes sammen med øvrig husholdningsavfall. Dette gjelder innen hele E∅S. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en tilfredsstillende måte. Når produktet skal kasseres, benytt eksisterende systemer for returhåndtering eller kontakt forhandler. De vil ta hånd om produktet på en miljømessig forsvarlig måte.
