UT132E - Multimeter Clas Ohlson - Gratis bruksanvisning og manual

Produkttype	Digitalt multimeter
Merke	Clas Ohlson
Modell	UT132E
Installasjonskategori	CAT II
Overspenningsbeskyttelse	600 V
Forurensningsgrad	2
Display	LCD, 2000 tellinger
Strømforsyning	1 × 9 V batteri (6F22)
Automatisk avstenging	Etter 15 minutters inaktivitet
Mål (L×B×H)	137 × 72 × 35 mm
Vekt (inkl. batteri)	Ca. 200 g
DC spenningsmåling	2000 mV, 20 V, 200 V, 600 V (±0,5 % til ±0,8 %)
AC spenningsmåling	200 V, 600 V (±1,2 % + 3), 45–400 Hz
DC strømmåling	2000 μA, 20 mA, 200 mA, 10 A (±1 % til ±2 %)
Motstandsmåling	200 Ω til 20 MΩ (±0,8 % til ±1 %)
Diodetest	Fremoverspenningsfall, område 0–2,5 V
Kontinuitetstest	Summelyd for motstand < 70 Ω
Temperaturmåling	-40 °C til 1000 °C (innebygd sensor opp til 230 °C)
Batteritest	1,5 V og 9 V batterier under belastning
Bakgrunnsbelysning	Ja, kan slås av/på
Overbelastningssikringer	500 mA F 600 V og 10 A F 600 V (6,35×31,8 mm)
Inngangsimpedans (spenning)	≥ 10 MΩ (≥ 3000 MΩ på mV-området)
Driftsmiljø	0 °C til 40 °C, fuktighet ≤75 % (≤50 % over 30 °C)
Lagringsmiljø	-10 °C til 50 °C, fuktighet ≤75 % (≤50 % over 30 °C)
Maksimal driftshøyde	2000 m
Pakkeinnhold	Multimeter, 2 testledninger, flerbrukssokkel med temperatursensor, brukermanual
Stell og vedlikehold	Tørk av med fuktig klut; ikke bruk løsemidler
Avhending	Følg lokale forskrifter

Ofte stilte spørsmål - UT132E Clas Ohlson

Hvordan måler jeg DC-spenning med UT132E?

Koble den svarte testledningen til COM og den røde testledningen til V. Still funksjonsvelgeren på V= og velg passende område (2000 mV, 20 V, 200 V eller 600 V). Slå på multimeteret og koble testledningene over spenningskilden. Les av verdien. Hvis polariteten er reversert, vises et minustegn.

Hvordan måler jeg AC-spenning?

Koble den svarte testledningen til COM og den røde testledningen til V. Still funksjonsvelgeren på V~ (200 V eller 600 V). Slå på multimeteret og koble testledningene over kretsen. Displayet viser RMS-verdien for en sinusbølge.

Hvordan måler jeg DC-strøm?

Koble den svarte testledningen til COM og den røde testledningen til mA (for strømmer opp til 200 mA) eller 10A (for 200 mA–10 A). Still funksjonsvelgeren på A. Slå på multimeteret og koble testledningene i serie med kretsen. For strømmer over 5 A, begrens målingene til < 10 sekunder og la det gå 15 minutter mellom avlesningene.

Hvordan måler jeg motstand?

Koble den svarte testledningen til COM og den røde testledningen til Ω·. Still funksjonsvelgeren på Ω og velg område (200 Ω til 20 MΩ). Slå på multimeteret og koble testledningene over komponenten. Sørg for at kretsen er spenningsløs. Testledningene kan legge til 0,1–0,2 Ω; for nøyaktige lave motstandsmålinger, kortslutt ledningene og trekk fra avlesningen.

Hvordan tester jeg en diode?

Koble den svarte testledningen til COM og den røde testledningen til ✦ (diode). Still funksjonsvelgeren på diodetestposisjonen. Koble den svarte ledningen til katoden og den røde til anoden. Displayet viser fremoverspenningsfallet (typisk 0,5–0,8 V for en god diode). Hvis '1' vises, reverser polariteten.

Hvordan sjekker jeg kontinuitet?

Koble den svarte testledningen til COM og den røde testledningen til Ω· (samme kontakt som motstand). Still funksjonsvelgeren på kontinuitetstestposisjonen (vanligvis markert med en lydbølge). Koble testledningene over kretsen. Summelyden høres kontinuerlig hvis motstanden er < 10 Ω og forblir stille hvis > 70 Ω.

Hvordan måler jeg temperatur?

Still funksjonsvelgeren på °C. Koble flerbrukssokkelen til multimeteret og temperatursensoren til sokkelen. Slå på multimeteret og plasser sensoren nær objektet. Den innebygde sensoren måler opp til 230 °C; for høyere temperaturer opp til 1000 °C, bruk en ekstern K-type termoelement.

Hvordan bytter jeg batteri?

Når batterisymbolet vises på displayet, slå av multimeteret og koble fra alle testledninger. Skru av batteridekselet på baksiden. Bytt 9 V (6F22) batteriet, og observer riktig polaritet. Sett på dekselet og skru det på igjen.

Hvordan bytter jeg sikringer?

Slå av multimeteret og fjern testledningene. Fjern de tre skruene på baksiden, ta av batteridekselet og bakdekselet. Den øvre sikringen er 10 A og den nedre er 500 mA (begge hurtige, 600 V, 6,35×31,8 mm). Bytt med identiske sikringer. Monter dekselet igjen.

Hva betyr '1' på displayet?

En '1' på displayet indikerer vanligvis en overområde-tilstand: avlesningen overskrider valgt område eller inngangen er åpen/høy impedans. For eksempel, i diodetest, hvis dioden er reversert, vises '1'. I motstandsmodus kan det bety at kretsen er åpen. Bytt til et høyere område om nødvendig.

BRUKSANVISNING UT132E Clas Ohlson

5.2 Mätning av likström 23

5.3 Resistansmätning....24

5.4 Diodtest....25

5.2 Mätning av likström

Batterivarning Batterisymbol visas på displayen

Vikt (med batteri) Ca 200 g

11. Elektrisk specifikation

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Innholdsfortegnelse

1. Informasjon om måleinstrumentet....34
   1.1 Kategorisering....34
   1.2 Forurensningsgrad....34
2. Sikkerhet 35
3. Forpakningen inneholder ....36
4. Funksjoner ....36
5. Bruk....37
   5.1 Spenningsmåling ....37
   5.2 Måling av likestrøm....38
   5.3 Resistans-/motstandsmåling 39
   5.4 Diodetest....40
   5.5 Bruddsmåling (kontinuitet) 41
   5.6 Temperaturmåling 42
   5.7 Batteritest....42
   5.8 Bakgrunnsbelysning på skjermen....43
   5.9 Sleep (automatisk avstenging)....43
6. Skifte av batteri....43
7. Sikringer 44
   7.1 Kontroll av sikringer....44
   7.2 Skifte av sikring....44
8. Vedlikehold....45
9. Avfallshändtering 45
10. Generelle spesifikasjoner 45
11. Elektrisk spesifikasjon....46
    11.1 Spenningsmåling 46
    11.2 Likestrømsmåling....46
    11.3 Resistansmåling....46
    11.4 Temperaturmåling 47
    11.5 Batteritest....47
    11.6 Diodetest og kontinuitetstest....47

1. Informasjon om måleinstrumentet

Multimeteret er konstruert og testet i henhold til installasjonskategori II, inntil 600 V nominell spenning og forurensningsgrad 2.

1.1 Kategorisering

Måleinstrumenter deles inn i forskjellige kategorier utfra hvilket elektrisk miljø de skal brukes i og hvor sikre/beskyttet de er mot eventuelle overspenninger.

Markeringen på måleinstrumentet skal vise hvilken kategori det tilhører.

Kategoriseringen avgjør hvor sikkert instrumenter er mot eventuelle overspenninger som kan være til fare for brukeren.

Kategoriseringen kan kort beskrives slik:

Ved en plutselig overspenning på strømnettet (f.eks. en midlertidig spenningsendring som følge av et lynnedslag) er faren størst ved den innkommende strømledningen til bygningen. Motstanden (impedansen) øker lengre innover i bygningens ledninger og apparater, og fordeler overspenningen. Måleinstrumentets kategori forteller altså om hvilket elektrisk miljø instrumentet er beregnet brukt i.

Kategoriene måleinstrumentet deles inn i er:

• Kategori I: For måling av elektronikk og produkter som har innebygd beskyttelse mot overspenning.
• Kategori II: For måling av én-faset utstyr som forsynes med strøm fra bygningens strømsystem, både støpseltilkoblede og faste installasjoner.
• Kategori III: For måling i bygningens strømsystem, fast installerte ledninger, uttak, sikringsskap og el sentraler. Trefasdistribusjon (alle matekabler samt trefaseutstyr, maskiner og apparater).
• Kategori IV: Trefase på primærnivå og alle ledere for utendørsbruk.

Dette multimeteret tilhører installasjonskategori II og er beregnet for måling av spenninger opptil 600 V i én-faseprodukter. Multimeteret skal ikke brukes til måling av trefaseprodukter, trefaseledninger eller el sentraler, selv om nominell spenning er lavere enn 600 V.

1.2 Forurensningsgrad

Multimeteret er konstruert for bruk i omgivelser med forekomst av forurensninger som ikke er elektrisk ledene. Unntak fra dette er midlertidige ledningsforurensning som kan oppstå som følge av kondens.

Eksempel på omgivelser med forurensningsgrad 2 er hjemmemiljøer i tørre rom, kontorer, teststasjoner og laboratorier. Kort sagt, tørre rom med normalt inneklima.

Multimeteret skal ikke brukes eller oppbevares i rom hvor det kan bli utsatt for elektrisk ledende forurensninger i en eller annen form (fast, flytende eller gass).

Multimeteret bør ikke utsettes for relativ luftfuktighet over 75 %. Det skal brukes i oppvarmede lokaler og må ikke benyttes i våtrom eller utendørs hvor det kan bli fuktig.

Det er ikke beregnet brukt til elektrisk utstyr som brukes i industriell virksomhet eller i landbruket.

2. Sikkerhet

• Multimeteret er testet i henhold til EMC-direktivet 2004/108/EC, lavspenningsdirektivet 2006/95/EG og oppfyller installasjonskategori (overspenningskategori) II 600 V, forurensningsgrad 2 i henhold til EN 61010-1:2010 samt EN61010-031:2002/A1:2008.
• Måleinstrumentet er konstruert for innendørs bruk med arbeidstemperatur mellom 0 °C og +40 °C.
• Når alle sikkerhetsforskrifter og bruksanvisninger følges, vil bruken av instrumentet være sikker.
• Ikke bruk instrumentet hvis det (eller ledningene) er skadet eller hvis det er mistanke om at instrumentet ikke fungerer som det skal.
• Pass på at fingrene er bak fingerbeskyttelsen på testekablene när kablene brukes.
• Forviss deg om at strømmen er frakoblet før du utfører inngrep i strømkretsen. Selv små strømstyrker kan være farlige!
• Instrumentet må ikke brukes til målinger av høyere spenning enn 600 V DC eller 600 V AV RMS.
• For å unngå støt må man være ekstra forsiktig når det jobbes med spenning større enn 60 V DC eller 30 V AC RMS. Høyere spenning kan gi kraftig støt.
• Still inn funksjonsbryteren på riktig måleområde før målingen starter. Måleområdet må ikke endres under måling.
• Ikke bruk instrumentet hvis batterilokket eller bakstykket er åpent.
• For å unngå elektrisk støt eller skader på måleinstrumentet må ikke målegrensene for instrumentet overskrides. Garantien opphører ved feil bruk av instrumentet.
• Instrumentet er beskyttet med sikringer, men de beskytter ikke instrumentet mot all feilbruk.
• Instrumentet skal ikke brukes eller oppbevares i miljøer med høy temperatur/luftfuktighet, nær magnetfelt eller i eksplosive, brannfarlige miljøer.
• Når batterisymbolet varsler på skjermen må batteriene skiftes umiddelbart. Dårlig batteri kan føre til at måleinstrumentet viser feil verdier. Dette kan utgjøre en sikkerhetsfare.
• Instrumentet og tilbehøret må ikke demonteres eller modifiseres.
• Ta ut batteriet dersom produktet ikke skal brukes på en stund.
• Skru av instrumentet etter bruk.
• Hvis det er sterke elektriske magnetfelt nær instrumentet mens måling pågår kan dette føre til feilmålinger. Dette forsvinner når forstyrrelsene opphører.

3. Forpakningen inneholder

• Multimeter
  • 2 stk. testkabler
  • Multisokkel og temperaturgiver
• Brukerveiledning

4. Funksjoner

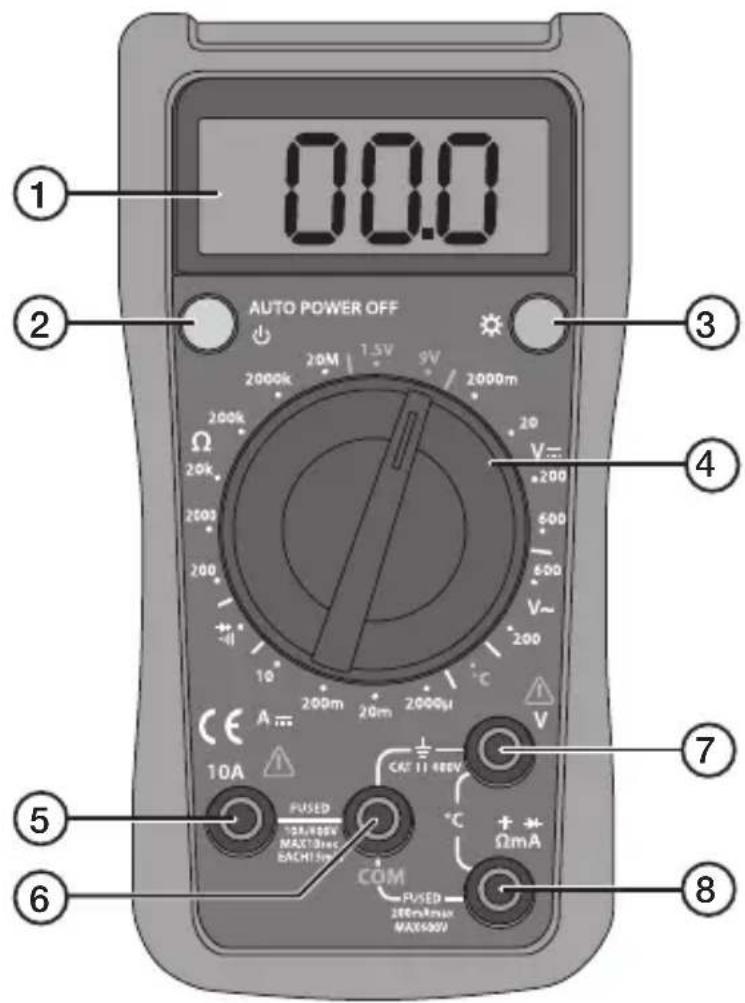

1. LCD-display
2. [ ]Strømbryter (på/av)
3. [☀] Bakgrunnsbelysning
4. Funksjonsvelger med 7 forskjellige innstillinger.

Tilkobling av testkabler:

1. 10 A (likestrømmåling opptil 10 A)
2. COM (felles returledning til den sorte testkabelen)
3. V (spenningsmåling)
4. Ω mA (likestrømsmåling inntil 0,2 A, resistansmåling, diodetesting, bruddmåling og temperaturmåling).

5. Bruk

Advarsel!

• Kontroller alltid at instrumentet er innstilt på riktig måleområde før måling av spenning. Pass på at det ikke er stilt inn på strøm-, motstands- eller diodemåling. Pass på at du alltid bruker riktig uttak til testkablene for den type måling som skal foretas.
• Vær ekstra på vakt når du måler spenning som overstiger 60 V, spesielt fra måleobjekt med høy effekt.
• Kontroller, før du kobler inn testekablene i serie med målekretsen, at måleobjektet ikke er strømførende (f.eks. ved måling av strøm).
• Påse at den kretsen som skal testes ikke er strømførende, før du måler motstan - den eller tar summer-/diodetest.
  • Pass på at du bruker riktig funksjon og måleområde. Hvis du er usikker på riktig måleområde skal du starte med den høveste verdien og arbeide deg nedover.
• Du må være svært forsiktig når du bruker instrumentet på en induktiv komponent, f.eks. transformatorer, relèspoler etc. Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.
• Påse at testkablene er i god stand og at isoleringen ikke er skadet.
• Ved sikringsskifte, påse at den nye sikringen er av riktig type og med riktig verdi.

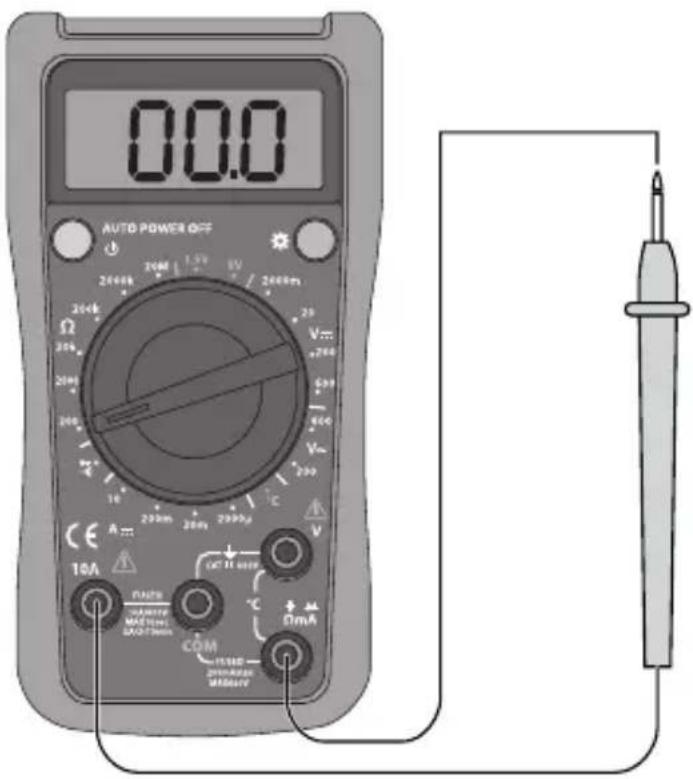

5.1 Spenningsmåling

Batteriet kontrolleres ved å dreie på funksjonsvelgeren til en ny målefunksjon. Hvis batterisymbolet vises er det tegn på at batteriet begynner å bli dårlig.

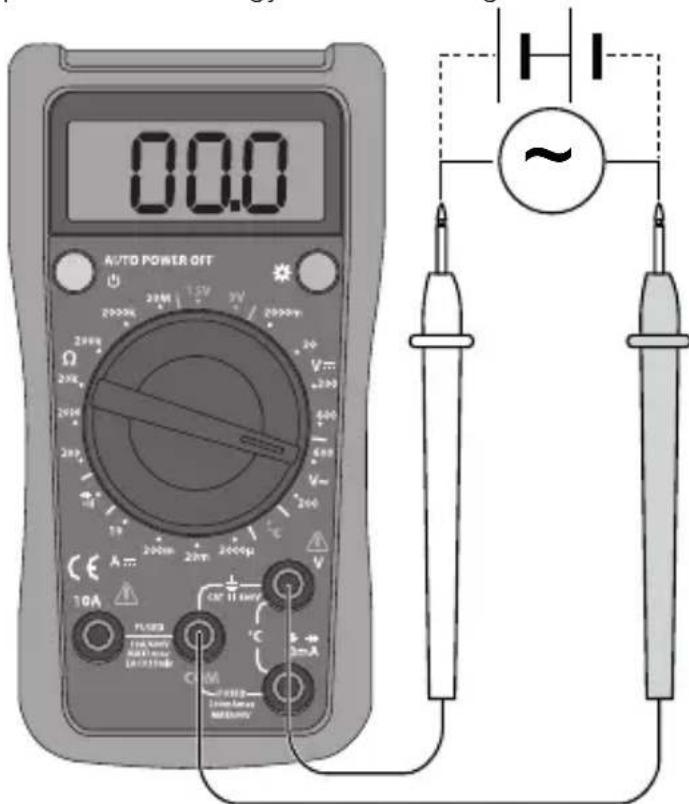

1. Den sorte testkabelen kobles til COM og den røde til V.
2. Still inn funksjonsvelgeren på V\~ (200–600 V\~) eller V...(2000 mV – 600 V) og ønsket måleskala for måling av spenning.
3. Slå på multimeteret med [
4. Testekablene kobles til den spenningskilden som skal måles. Les av måleverdien.
5. Steng multimeteret med [

Obs! Hvis man kobler med feil polaritet ved likespenning vil displayet vise – (minus) foran måleverdien.

Obs!

I alle måleområder har multimeteret en inngangsimpedans på 10 MΩ bortsett fra mV som har en inngangsimpedans på 3000 MΩ. Dette kan føre til feilmåling i kretser med høy impedans. Hvis kretsens impedans er mindre enn eller lik 10 kΩ, vil målefeltet være ubetydelig (0,1 % eller mindre).

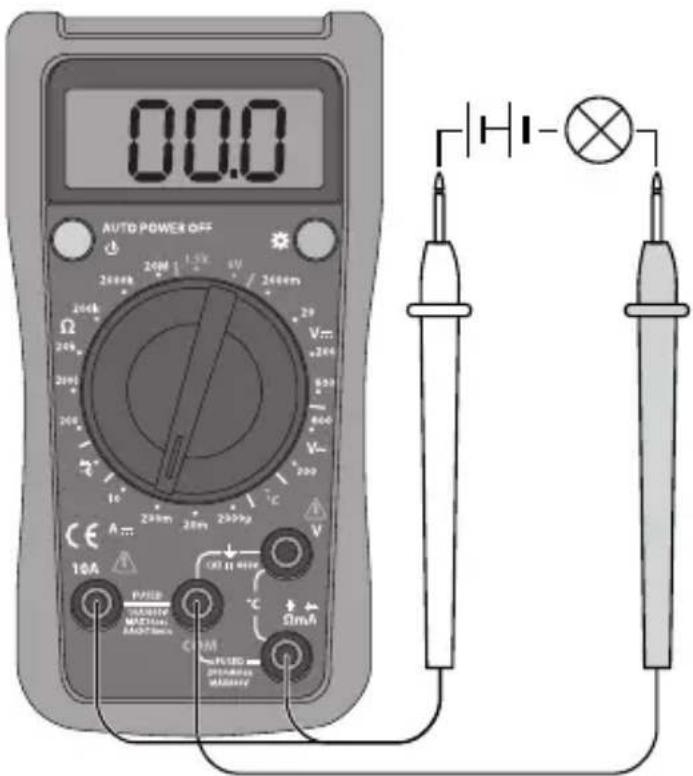

5.2 Måling av likestrøm

1. Den sorte testkabelen kobles til COM og den røde til mA (for måling mellom 0–200 mA) eller til 10 A (ved måling mellom 200 mA og 10 A).
2. Still inn funksjonsvelgeren på A...
3. Slå på multimeteret med [ ⏻].
4. Testekablene kobles i serie mellom strømkilden og belastningen som skal måles. Les av måleverdien.
5. Steng multimeteret med [ ∅]

Advarsel!

Kablene må ikke kobles parallelt ved spenningskilden ved strømmåling!

Hvis du er usikker på riktig måleområde, skal du starte med den høyeste verdien og jobbe deg nedover.

Ved måling av høy strømstyrke skal instrumentet kun være koblet til i kort tid (mindre enn 10 sekunder ved >5 A). Dette for at instrumentet ikke skal bli overopphetet.

Pausen mellom to målinger må være mer enn 15 minutter.

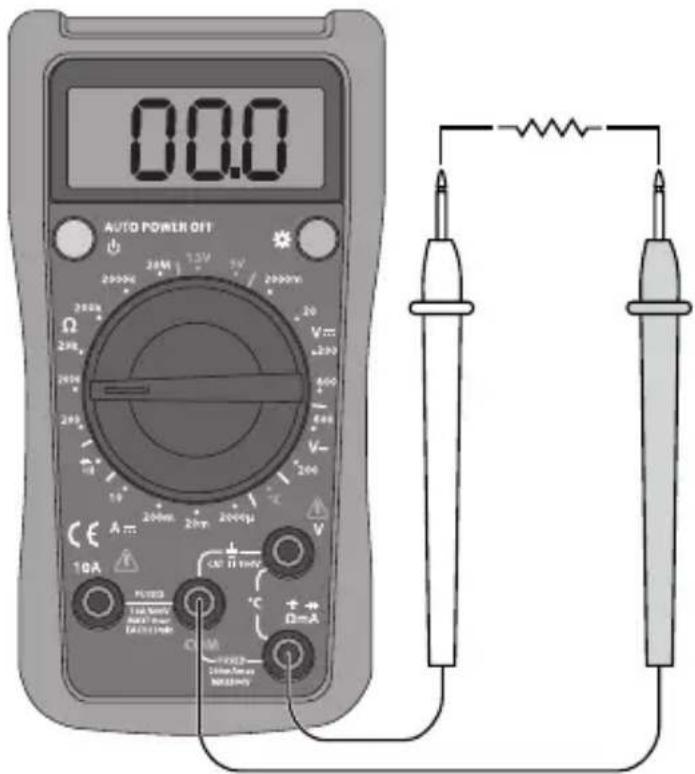

5.3 Resistans-/motstandsmåling

1. Den sorte testkabelen kobles til COM og den røde til Ω.
2. Still inn funksjonsvelgeren på Ω og ønsket måleskala for måling av resistans.
3. Slå på multimeteret med [
4. Koble testekablene til den kretsen som skal måles. Les av måleverdien.
5. Steng multimeteret med [ ∅]

Advarsel: Kontroller at måleobjektet er strømløst før målingen starter.

For å unngå skader på personer må det ikke foretas måling på komponenter som har høyere spenning enn 60 V (DC) eller 30 V (AC).

Testkablene kan addere 0,1–0,2 Ω til den faktiske måleverdien. For å foreta nøyaktige målinger på komponenter med lav motstand, må inngangstilkoblingene kortsluttes.

Noter den kortsluttede verdien og benytt den til å regne ut feltmålingen i avlesingen på displayet.

Hvis den kortsluttede verdien er høyere enn 0,5 Ω, må det kontrolleres om testkablene er skadet eller feilkoblet.

Ved måling av høy resistans (>1 M Ω) er det vanlig at det tar noen sekunder før visningen av måleresultatene stabiliserer seg.

Best nøyaktighet oppnås ved bruk av testkabler av god kvalitet.

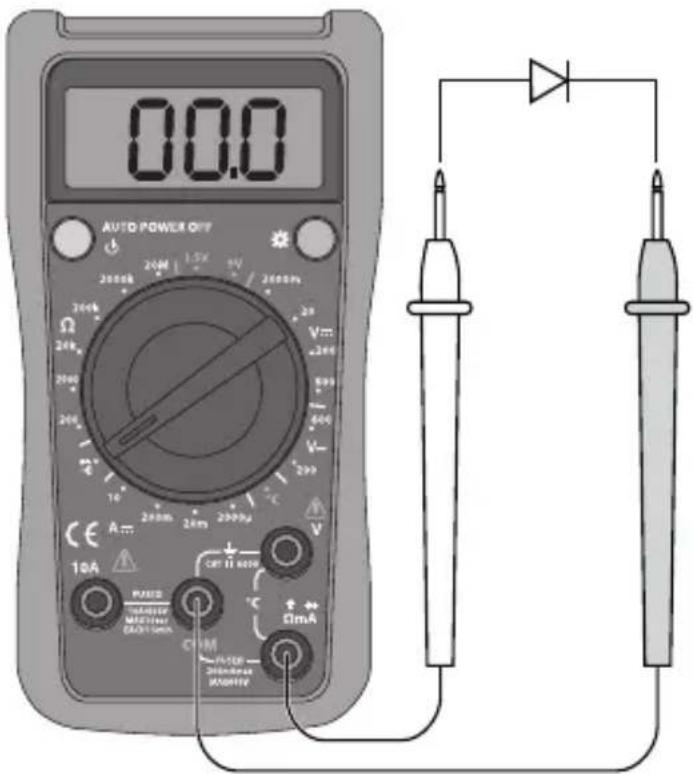

5.4 Diodetest

1. Den sorte testkabelen kobles til COM og den røde til

2. Still funksjonsvelgeren på ➕ for måling av dioders terskelverdi (V).

3. Slå på multimeteret med [ ∅

4. Koble den sorte testekabelen til katoden og den røde til anoden på dioden som skal testes. Les av verdien for forspenningstapet på displayet. Hvis skjermen viser «1», bør du forsøke å skifte polaritet på dioden.

5. Steng multimeteret med [ ∅]

Advarsel!

Påse at den kretsen som skal testes ikke er strømførende før testing av dioder. Du må være svært forsiktig når du bruker instrumentet på en induktiv komponent, f.eks. transformatorer, relèspoler eller liknende. Pass på at disse er utladet før målingen utføres. Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.

Obs! En velfungerende diode i en krets skal ha et forspenningsfall på 0,5–0,8 V. Bakpenningsfallet kan variere mye, avhengig av motstanden for andre ledningsveier mellom målespissene.

5.5 Bruddsmåling (kontinuitet)

Påse at den kretsen som skal testes ikke er strømførende før måling av kontinuiteten.

Du må være svært forsiktig når du bruker instrumentet på en induktiv komponent, f.eks. transformatorer, relèspoler eller liknende. Pass på at disse er utladet før målingen utføres. Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.

Vær forsiktig med spenning større enn 60 V DC eller 30 V AC RMS. Høyere spenning kan gi kraftig støt.

Obs! Testspenning ved åpen krets er ca. 2,3–2,5 V.

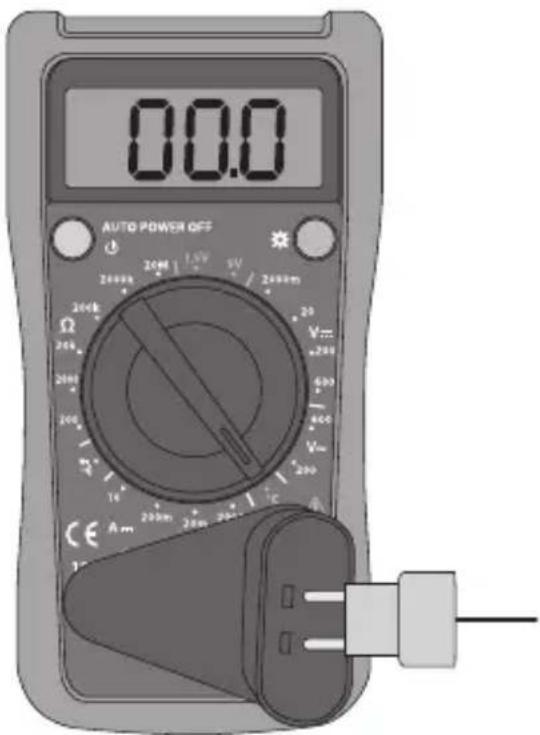

5.6 Temperaturmåling

Obs! Temperaturmåling inntil 230 °C med medfølgende temperaturgiver. Ved måling av høyere temperaturer må en annen type giver benyttes.

1. Still inn funksjonsvelgeren på °C.
2. Multisokkelen kobles til multimeteret og deretter kobles temperaturgiveren til multisokkelen.
3. Slå på multimeteret med [ ⏻].
4. Plasser temperaturgiveren ved det målestedet som skal kontrolleres.
5. Les av verdien.
6. Steng multimeteret med [ ⏻].

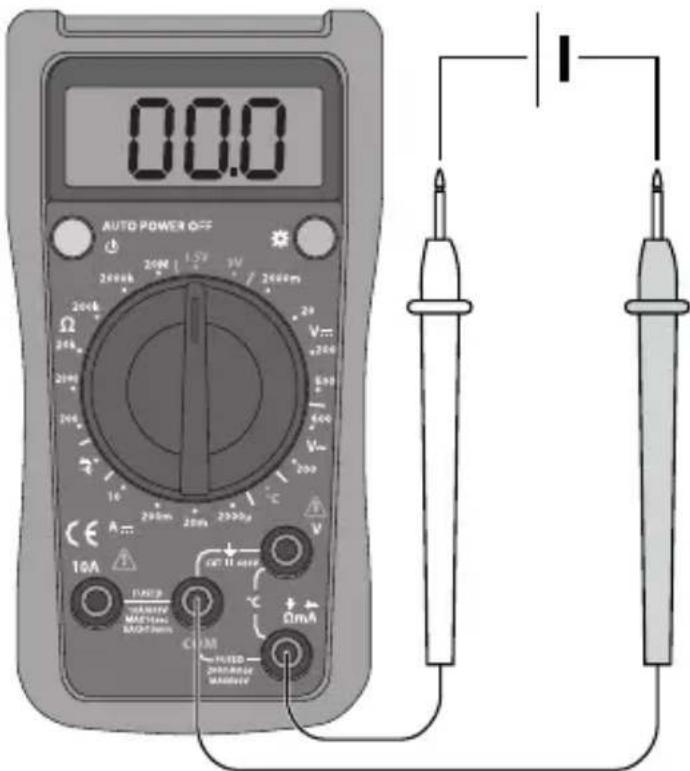

5.7 Batteritest

1. Still inn funksjonsvelgeren på 1,5 V eller 9 V.
2. Den sorte testkabelen kobles til COM og den røde til Ω mA.
3. Slå på multimeteret med [ ∅
4. Testkablene kobles til batteriet som skal kontrolleres.
5. Les av batteriets spenning under belastning.
6. Steng multimeteret med [

Målerens belastning ved måling:

1,5 V batteri ca. 10 Ω.

9 V batteri ca. 1 kΩ.

Batterimålingen er kun beregnet for 1,5 V- og 9 V-batterier.

Batterier med større spenning kan skade måleren.

5.8 Bakgrunnsbelysning på skjermen

Trykk på [☀] for å tenne/slukke bakgrunnsbelysningen.

5.9 Sleep (automatisk avstenging)

Instrumentet har en automatisk avstengning for å spare batteriet. Hvis ikke funksjonsbryteren endres i løpet av 15 minutter vil instrumentet skrus av automatisk. Hvis sleep-funksjonen er aktivert skrues multimeteret på ved å trykke to ganger på [⏻].

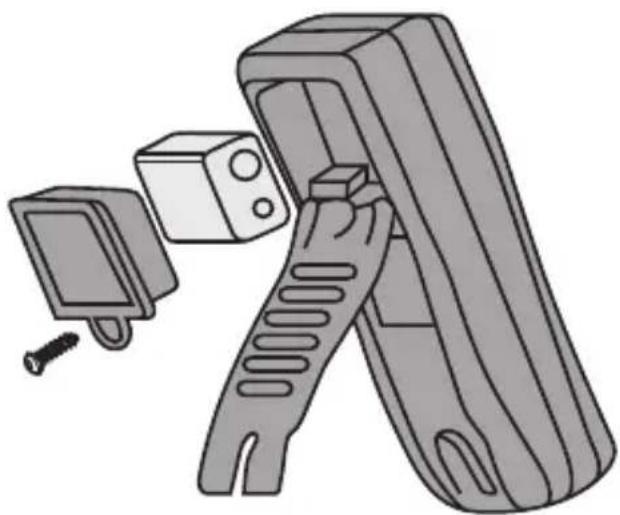

6. Skifte av batteri

Skrift batteri umiddelbart når batterisymbolet vises på skjermen.

Advarsel!

Fjern testekablene fra testobjektet og instrumentet før batteriskifte.

1. Skru av instrumentet og fjern testkablene.
2. Løsne skruen som holder batterilokket på plass.
3. Ta av batteriholderen.
4. Fjern det gamle batteriet og sett på plass den nye 9 V-batteriet (6F22) i batteriholderen. Følg polaritetsmerkingen.
5. Trykk først på batteriholderens nedre del. Skyv deretter batteriholderen inn og trekk til skruen.

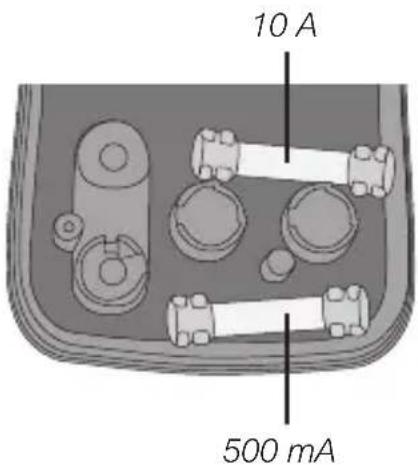

7.1 Kontroll av sikringer

Hvis målingen av strøm ikke fungerer kan det hende at en av sikringene må skiftes.

Sikringene kontrolleres på følgende måte:

1. Still funksjonsvelgeren på Ω, og måleområde på inntil 200.
2. Slå på multimeteret med [ ⏻].
3. En av testkablene kobles mellom tilkoblingene 10 A og Ω mA. Det kan ta litt tid før verdien stabiliseres. Hvis måleverdien er 0,5 Ω eller lavere, så er begge sikringene i orden.
4. Steng multimeteret med [↓]

7.2 Skifte av sikring

Instrumentet er beskyttet med to sikringer:

• 1 stk. sikring 500 mA F (hurtig), 600 V (6,35 × 31,8 mm).
  • 1 stk. sikring 10 A F (hurtig), 600 V (6,35 × 31,8 mm).

• Skru av instrumentet og fjern testkablene.

• Skru løs de tre skruene som holder dekselet på plass.
• Ta av batteriholderen.
• Ta av dekselet på baksiden for å komme til sikringene.
• Den øvre sikringen er 10 A og den nedre er 500 mA.
• Erstatt sikringen med en tilsvarende.
• Sett batteriholderen tilbake på plass igjen.
• Skru sammen dekselet igjen.

Advarsel!

Steng multimeteret og fjern testekablene fra testobjektet og fra instrumentet før skifte av sikringer.

8. Vedlikehold

• Skru av instrumentet før rengjøring.
• Rengjør produktet med en myk og lett fuktet klut. Bruk et mildt rengjøringsmiddel ved behov. Det må aldri brukes løsemidler og slipende rengjøringsmidler.

9. Avfallshåndtering

Når batteriet skal kasseres, må dette skje i henhold til lokale forskrifter.

Ved usikkerhet, ta kontakt med lokale myndigheter.

10. Generelle spesifikasjoner

Polaritet Automatisk indikasjon av (-) negativ polaritet

Nullstilling Automatisk

Strømforsyning 1 × 9 V-batteri (6F22)

Overbelastningsvern 1 stk. sikring 500 mA F (hurtig), 600 V (6,35 × 31,8 mm)

1 stk. sikring 10 A F (hurtig), 600 V (6,35 × 31,8 mm)

Repetisjon av målinger 2–3 ganger per sekund

Måleområde Manuell innstilling

Batterivarsling Batterisymbol vises på displayet

Bruksmiljø 0 til +40 °C, ved luftfuktighet ≤ 75 % (inntil +30 °C)

$$ \mathrm{og} \leq 50 \% (\text { over } +30 ^{\circ}\mathrm{C}) $$

Temperatur ved oppbevaring -10 til +50 °C, ved luftfuktighet ≤ 75 % (inntil +30 °C)

$$ \mathrm{og} \leq 50 \% (\text { over } +30 ^{\circ}\mathrm{C}) $$

Maks høyde over havet Inntil 2000 meter over havet

Mål (h x b x d) 137 × 72 × 35 mm

Vekt (med batteri) Ca. 200 g

11. Elektrisk spesifikasjon

11.1 Spenningsmåling

Funksjon Skala Oppløsning Nøyaktighet(± a % avlesing,+ b antall sifre)				Beskrivelse
DC 2000 mV	1 mV ± (0,5	% + 2) Inngang	simpedanse	≥ 10 MΩ
	20 V 0,01V
	200 V 0,1 V
	600 V 1 V ±	(0,8 % + 2)
AC 200 V 0,1	V ± (1,2 %	+3) Inngangsimpedanse		4,5 MΩResponse: 45–400 Hz;Display: RMSav sinusbølgene(gjennomsnittsverdi)
	600 V 1 V

11.2 Likestrømsmåling

Funksjon Skala Oppløsning Nøyaktighet(± a % avlesing,+ b antall sifre)				Overbelastningsvern
Likestrøm 2000 μA 1 μA		± (1 % + 2)	mA:0,5 A sikring	10A:10 A sikring

Advarsel! ≤ 5 A kontinuerlig måling. ≥ 5 A hver måling maks 10 sekunder, 15 minutter mellom hver måling.

11.3 Resistansmåling

Funksjon	Skala	Oppløsning	Nøyaktighet(± a % avlesing,+ b antall sifre)
Måling av motstand(resistans)	200 Ω	0,1 Ω	± (0,8 % + 5)
	2000 Ω	1 Ω
	20 kΩ	0,01 kΩ
	200 kΩ	0,1 kΩ
	2000 kΩ	1 kΩ
	20 MΩ	0,01 MΩ	± (1 % + 5)

11.4 Temperaturmåling

Funksjon Måleområde	Oppløsning Nøyaktighet		(± a % avlesing, + b antall sifre)
Temperaturmåling - 40	til - 20 °C 1 °C -8	% + 5 °C
	-20–0 °C ± 4 °C
	0–100 °C ± (1,0 % + 3)
	100–1000 °C* ± (2,5 % + 2)

*Obs! Temperaturmåling inntil 230 °C med vedlagte temperaturgiver. Ved måling av høyere temperaturer må en annen type giver benyttes.

11.5 Batteritest

Funksjon Måleområde Oppløsning Nøyaktighet
Batteritest 1,5 V 10	mV ± (1,0 % + 2)
	9 V	10 mV

Målerens belastning ved måling: 1,5 V batteri ca. 10 Ω. 9 V batteri ca. 1 kΩ.

11.6 Diodetest og kontinuitetstest

Funksjon	Skala	Oppløsning	Anmerkning
Diodemåling		1 mV	Viser cirkaverdi for framspenningsfall
Kontinuitet		1 Ω Summeren varsler < 70 Ω

Yleismittari

Tuotenumero

36-5256

Malli

UT132E
