Produkttyp	Korslinjelasernivå
Modell	LC50-SP
Varumärke	Cocraft
Laserklass	II (IEC 60825-1)
Våglängd	630–650 nm, < 1 mW
Noggrannhet	± 0,2 mm/m
Självnivelleringsomfång	± 5°
Laserlinjer	Kors, horisontell, vertikal
Inomhusräckvidd	15 m
Utomhusräckvidd (med mottagare)	50 m
Strömförsörjning	3 × AA/LR6-batterier
Batteritid	Upp till 20 timmar (alkaliska)
Arbetstemperatur	-10 till +45 °C
Förvaringstemperatur	-20 till +55 °C
IP-klass	IP54
Stativgänga	1/4"
Mått (L×B×H)	10 × 8,2 × 10,4 cm (3,9 × 3,2 × 4,1 in)
Vikt (med batterier)	620 g
Lägen	Självnivellering, manuell nivellering, pulsläge
Manuell nivellering	Kopplar från självnivellering för lutande placering
Pulsläge	För användning med valfri lasermottagare (40-9978)
Säkerhetsfunktioner	Låsmekanism vid avstängning; automatisk avstängning om lutning >5°
Rengöring	Använd en lätt fuktad trasa; endast milt rengöringsmedel
Batteribyte	Ta bort luckan (3), sätt i 3×AA

Vanliga frågor - LC50-SP Cocraft

Vilka batterier använder lasernivån Cocraft LC50-SP?

Lasernivån använder tre AA/LR6-batterier. Observera polaritetsmärkningarna i batterifacket.

Hur växlar jag mellan självnivellering och manuell nivellering?

För att använda manuell nivellering, stäng först av strömbrytaren AV, tryck sedan på knappen för manuell nivellering [ ] (7). Tryck igen för att avaktivera manuellt läge.

Vad innebär det när laserlinjen blinkar och enheten piper?

Detta indikerar att lasernivån är lutad mer än 5° under självnivellering. Placera den på en plan yta för att stoppa blinkandet och pipandet.

Kan jag använda lasernivån utomhus?

Ja, men för utomhusbruk måste du aktivera Pulsläge (tryck på [P] (9)) och använda en valfri lasermottagare (Clas Ohlson art.nr 40-9978) för att detektera strålen.

Hur rengör jag lasernivån?

Stäng alltid av lasern före rengöring. Använd en lätt fuktad trasa med milda rengöringsmedel. Använd aldrig lösningsmedel eller frätande kemikalier.

Är det säkert att titta in i laserstrålen?

Nej. Rikta aldrig lasern mot människor eller djur och titta aldrig in i strålen. Även klass II-lasrar kan orsaka permanent ögonskada. Använd inte optiska instrument för att titta på strålen.

Varför tänds inte lasern?

Kontrollera batterierna: se till att de är korrekt insatta med rätt polaritet och har tillräcklig kapacitet. Byt ut vid behov.

Hur väljer jag laserlinjemönster?

Tryck upprepade gånger på knappen [V/H] (8) för att växla mellan kryss, horisontell och vertikal linje.

Hur gör jag mig av med lasernivån på ett ansvarsfullt sätt?

Denna produkt ska inte kastas som hushållsavfall. Återvinn den på din lokala återvinningsstation eller kontakta inköpsstället för miljösäker avfallshantering.

Vilken storlek har stativgängan?

Lasernivån har en 1/4" stativgänga (14"-adapter) för montering på ett standardstativ.

BRUKSANVISNING LC50-SP Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Håll varningsskyltarna på krysslaserpasset tydligt läsbara.
• Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen. Även en laserstråle med låg intensitet kan ge obotliga ögonskador.
• Krysslaserpasset innehåller inga delar som du kan reparera själv.
  Varning! Krysslaserpasset får inte demonteras, öppnas eller modifieras på något sätt, det kan medföra att användaren utsätts för farlig strålning.
• Krysslaserpasset får inte användas för andra syften än att projicera laserlinjer i samband med mätning.
• Detta mätverktyg alstrar laserstrålning i laserklass II enligt IEC 60825-1. Risk finns att laserstrålen bländar personer och husdjur.
• Låt endast kvalificerad servicepersonal reparera krysslaserpasset med originalreservdelar.
• Rikta inte laserstrålen mot reflekterande material.
• Krysslaserpasset är ingen leksak. Låt inte barn använda krysslaserpasset utan uppsikt. Risken finns att personer oavsiktligt bländas.
• Placera inte produkten så att laserstrålen kan lysa på någon person i ögonhöjd.
• Lämna inte krysslaserpasset lysande utan uppsikt, stäng alltid av det ef ter avslutat arbete. Risk finns att andra personer bländas av laserstrålen.

Extra säkerhetsföreskrifter för laser

• Varning! Laserstrålning.
• Laserklass II, 630–650 nm.
  • Titta inte in i laserstrålen.
• Betrakta inte laserstrålen direkt med optiska instrument.

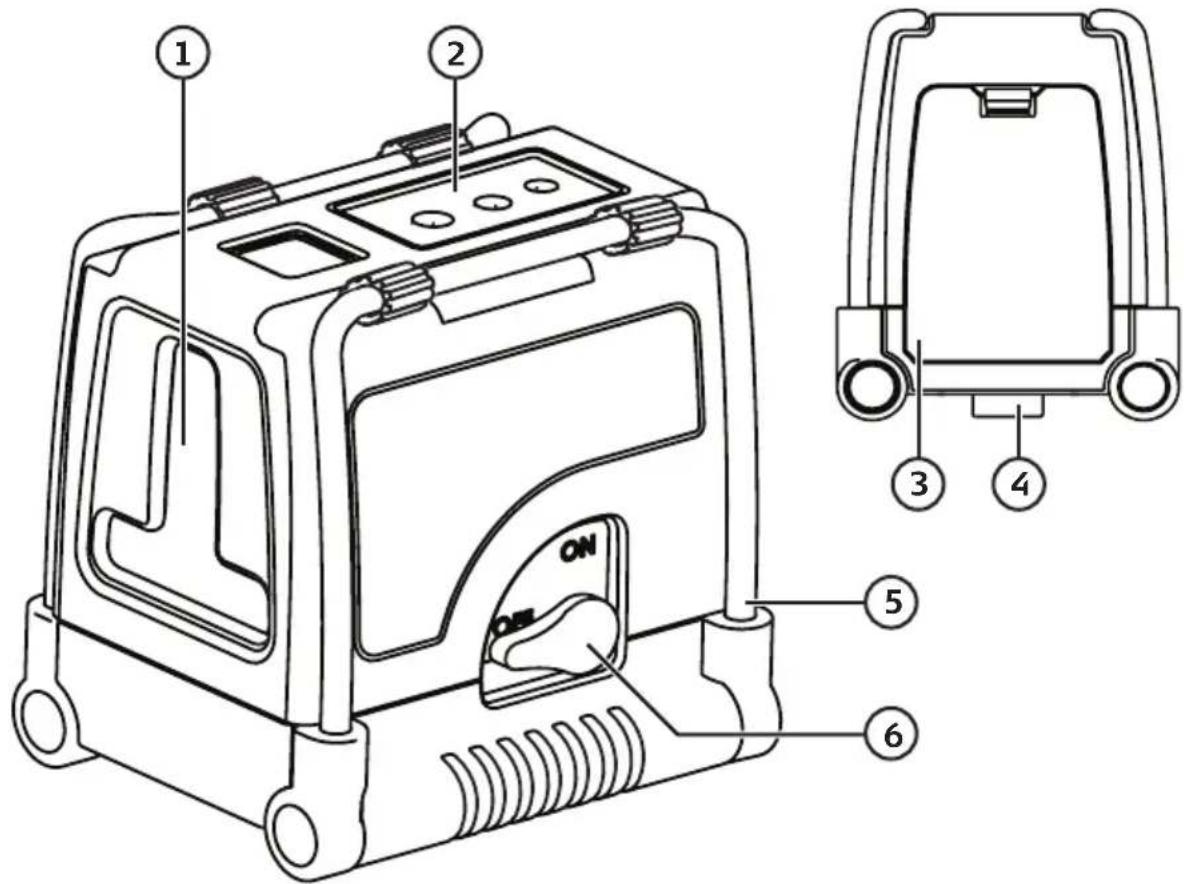

Produktbeskrivning

1. Laserfönster
2. Manöverpanel
3. Batterilucka
4. Stativfäste 1/4"
5. Justerbara metallben
6. ON/OFF (på/av)

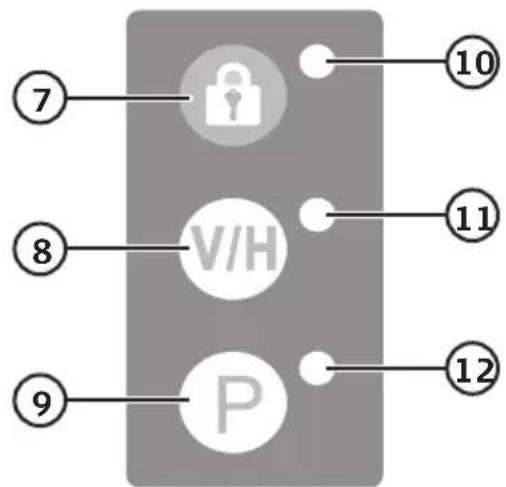

Manöverpanel

1. [ ] Manuell nivellering
2. [v] Val av laserlinje
3. [ ] Pulsläge
4. Indikator, tänds när manuellt läge är aktiverat
5. Indikator, tänds när laserlinjen projiceras
6. Indikator, tänds när pulsläge är aktiverat

Användning

Batterier

1. Öppna batteriluckan (3) och sätt i batterier (3 × AA/LR6). Se märkningen i botten på batterihållaren så att polariteten blir rätt.
2. Stäng batteriluckan.

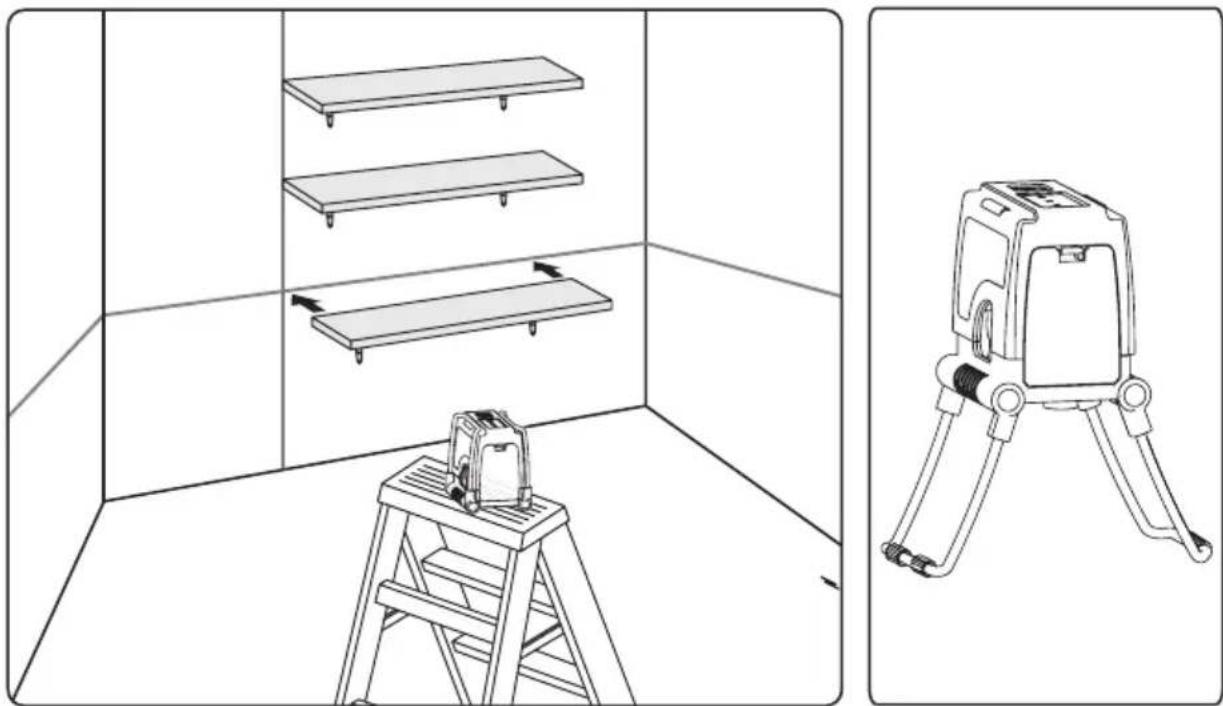

Självnivellering

Obs! Laserlinjen blinkar och krysslasern avger en ljudsignal om krysslasern lutar för mycket (mer än 5°) åt något håll vid självnivellering.

1. Placera lasern på ett plant och stabilt underlag där det inte förekommer några vibrationer. Du kan också använda laserns metallben, eller fästa lasern på ett stativ med ¼" fästet.
2. Slå på lasern med strömbrytaren (6).
3. Tryck [VIIH] (8) upprepade gånger för att välja laserlinje: Kryss, horisontell eller vertikal linje.
4. Slå av lasern med strömbrytaren efter avslutad nivellering.

Obs! Slå alltid av lasern efter avslutad nivellering eller innan den flyttas till en ny position. När du slår av aktiveras laserns låsfunktion vilket skyddar nivelleringsmekanismen.

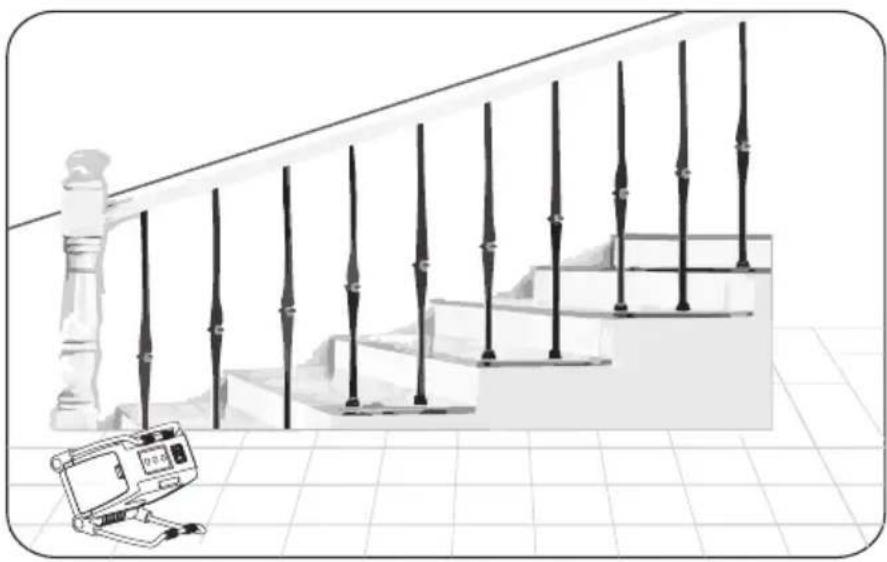

Manuell nivellering låser den automatiska nivelleringen så att du kan placera lasern i valfri vinkel.

1. Placera lasern på ett plant och stabilt underlag där det inte förekommer några vibrationer. Du kan också använda laserns metallben, eller fästa lasern på ett stativ med ¼" fästet.
2. Slå på manuell nivellering genom att trycka [ 🔍 ] (7). Strömbrytaren måste stå i läge OFF för att manuell nivellering ska kunna slås på.
3. Tryck V upprepade gånger för att välja laserlinje. Kryss, horisontell eller vertikal linje.
4. Använd laserns justerbara metallben för att ställa in önskad vinkel.
5. Tryck [ ] för att slå av manuell nivellering.

Obs! Slå alltid av lasern efter avslutad nivellering eller innan den flyttas till en ny position. När du slår av aktiveras laserns låsfunktion vilket skyddar nivelleringsmekanismen.

Pulsläget används utomhus tillsammans med en laserdetektor (värt artikelnr. 40-9978).

Skötsel och underhåll

• Slå alltid av lasern före rengöring, förflyttning och avslutad nivellering.
• Rengör lasern med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Byt batterier om laserlinjen börjar bli otydlig.
• Hantera lasern varsamt, det är ett optiskt precisionsinstrument.
• Utsätt inte lasern för stötar, vibrationer, extremt höga eller låga temperaturer.
• Ta ut batterierna och förvara lasern inomhus på en torr och dammfri plats utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Lasern går inte att slå på. Kontrollera batteriernas kapacitet och se till att de sitter rätt i batterihållaren. Se märkning i botten på batterihållaren.
Manuell nivellering går inte att slå på.	Strömbrytaren måste stå i läge OFF för att manuell nivellering ska kunna slås på.
Laserlinjen blinkar och lasern avger en ljudsignal vid självnivellering.	Krysslasern lutar för mycket (mer än 5°), se till att den står på en plan yta.
Laserlinjen syns dåligt. • Kontrollera batterierna, byt vid behov.Kontrollera laserfönstret, rengör med en mjuk trasa vid behov.För starkt omgivande ljus.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Användningsavständ Inomhus 15 m, utomhus med detektor (säljs separat) 50 m

Laserlinje Kryss, vertikal, horisontell

Noggrannhet ± 0,2 mm/m

Självjusterande nivellering ± 5°

Lasertyp 630–650 nm, P < 1 mW

Laserklass Class 2

Användningstemperatur -10 till 45 °C

Förvaringstemperatur -20 till 55 °C

Stativgänga 1/4"

Strömförsörjning 3 × AA/LR6-batterier

Batteriernas livslängd Upp till 20 timmar (alkaliska batterier)

IP-klassning IP54

Mått 10 × 8,2 × 10,4 cm (3,9 × 3,2 × 4,1")

Vikt med batterier 620 g

Krysslaser

Art.nr. 40-9873 Modell 892N Cross Laser

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Sikkerhet

1. [ ] Manuell nivellering
2. [v]Valg av laserlinje
3. [ ]Pulsmodus
4. Indikator, tennes när innstilling for manuell bruk er aktivert
5. Indikator, tennes när laserlinjen projiseres
6. Indikator, tennes när pulsmodusen er aktivert

Bruk

Batterier
