HL10-ST - Laserpekare Cocraft - Gratis bruksanvisning och manual

Produkttyp	Laserpekare
Varumärke	Cocraft
Modell	HL10-ST
Laserklass	Klass 2 (typisk)
Våglängd	650 nm (röd)
Uteffekt	< 1 mW
Räckvidd	Upp till 100 meter (uppskattat)
Strömkälla	2 x AAA-batterier
Batteritid	Cirka 10 timmars kontinuerlig användning
Material	Aluminium eller plasthus
Mått	Ca 140 x 15 mm (längd x diameter)
Vikt	Ca 30 g (med batterier)
Färg	Svart eller silver (typisk)
Brytartyp	Tryckknapp
Säkerhetsfunktioner	Automatisk avstängning (vanlig)
Användning	Inomhuspresentationer, pekning
Ingående tillbehör	Batterier (kan variera)
Certifieringar	CE, RoHS
Garanti	Vanligtvis 1 år
Underhåll	Rengör linsen med mjuk trasa; undvik vatten
Reparation	Kan inte repareras av användaren; kontakta support

Vanliga frågor - HL10-ST Cocraft

Hur sätter jag på laserpekaren?

Tryck och håll in knappen på sidan. Släpp för att stänga av. Vissa modeller har en separat på/av-knapp.

Vilken typ av batterier använder den?

Den använder vanligtvis två AAA-batterier. Kontrollera batterifacket för rätt orientering.

Hur byter jag batterier?

Ta bort batterilocket genom att skjuta eller skruva av det. Sätt i nya AAA-batterier med rätt polaritet (+/-) och sätt tillbaka locket.

Är lasern säker för ögonen?

Detta är en klass 2-laser. Undvik direkt ögonexponering. Rikta inte in i ögonen på människor eller djur.

Kan jag använda den utomhus under dagen?

Laserstrålen är mindre synlig i starkt solljus. Den används bäst i dunkla eller inomhusmiljöer.

Hur långt når laserstrålen?

Strålen kan vara synlig upp till cirka 100 meter i svagt ljus. Verklig räckvidd beror på omgivande ljus.

Varför fungerar inte lasern?

Kontrollera att batterierna är korrekt installerade och har laddning. Se också till att linsen inte är blockerad eller smutsig.

Hur ska jag rengöra linsen?

Använd en mjuk, torr mikrofiberduk. Torka försiktigt av linsen. Undvik att använda vätskor eller slipande material.

Har den en nyckellås eller säkerhetsfunktion?

De flesta modeller har tryckknappsmanövrering. Vissa kan ha en skjutknapp för att förhindra oavsiktlig aktivering.

Var hittar jag en ersättning?

Kontakta Cocrafts kundsupport eller besök den officiella webbplatsen för reservdelar och tillbehör.

BRUKSANVISNING HL10-ST Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

• Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avständ.
• Varning! Titta aldrig in i laserstrålen med ett optiskt instrument, t.ex. kikare eller teleskop. Risk för ögonskada.
• Använd inte produkten på eller nära högreflekterande ytor, laserstrålen kan reflekteras in i dina eller andras ögon.
• Lämna inte produkten påslagen utan uppsikt, stäng alltid av det efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen.
• Om laserstrålen träffar ögonen, blunda och vrid bort huvudet från strålen.

Produkten är endast avsedd för inomhusbruk.

Laserklassificering

Laserklass 2

Laserklass 2-produkter

Varning! Titta inte in i laserstrålen och rikta den inte mot andra personer eller djur. Risk för ögonskada.

Varning! Titta aldrig in i laserstrålen med ett optiskt instrument, t.ex. kikare eller teleskop. Risk för ögonskada.

• Se till att inte avlägsna eller skada de säkerhetssymboler och varningar som finns på produkten.
• Försök aldrig öppna höljet, reparera eller modifiera produktenpå något sätt.
• Reparationer ska utföras av auktoriserad servicepersonal med originalreservdelar. Om inte så sker, finns risk för allvarlig personskada.
• Använd endast tillbehör som rekommenderats av tillverkaren eller försäljningsstället
• Använd aldrig produkten i miljöer där explosiva ämnen används eller förvaras.
• Skydda produkten mot väta och direkt solljus.
• Förvara produkten utom räckhåll för barn.

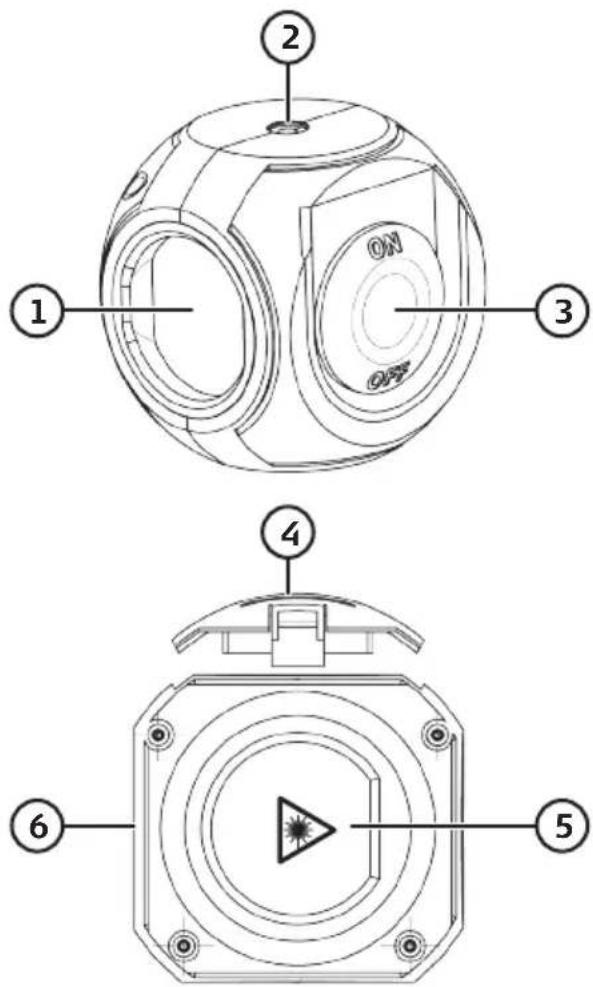

Produktbeskrivning Krysslaserpass

1. Laserfönster
2. Nivelleringsvarning
3. [ON/OFF] strömbrytare, på/av
4. Batterilucka
5. Laservarningsskylt
6. Stativfäste 1/4"

• Stativet har ett dosvattenpass (A). När bubblan befinner sig i mitten av cirkelmärket är stativet helt vågrätt.
• Se till att stativets låsvred och klämlås sitter fast ordentligt efter justering.

Användning Batterier

Varning!

Se till att krysslaserpasset befinner sig i avstängt läge vid isättning eller byte av batterier.

1. Blanda inte gamla och nya batterier. Blanda inte heller laddbara med ej laddbara batterier.

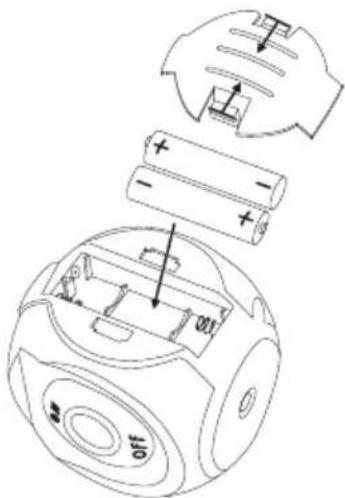

2. Öppna batteriluckan (4) och sätt i batterier (2 × AAA/LR03). Se märkningen i botten på batterihållaren så att polariteten blir rätt.
3. Stäng batteriluckan.

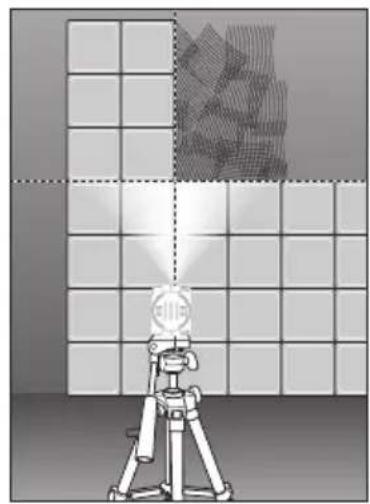

Användning av krysslaserpasset

När krysslaserpasset slås på kompenserar nivelleringsautomatiken automatiskt ojämnheter inom självnivelleringsområdet på ± 3°.

Laserlinjerna släcks och nivelleringsvarningen (2) lyser rött om krysslasern lutar mer än 3° åt något håll.

När indikatorlampan lyser grönt och laserlinjerna inte längre rör på sig befinner sig krysslaserpasset horisontellt och är redo för mätning.

1. Krysslaserpasset kan monteras på ett stativ, placeras på ett plant och stabilt underlag, eller för snabb kontroll hållas emot en vertikal yta.
2. Slå på krysslaserpasset med strömbrytaren (3), krysslaserlinjen visas och indikatorlampan lyser grönt.
3. Slå av lasern med strömbrytaren efter mätning eller innan den flyttas till en ny position.

Viktigt

• Vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt. Kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot en referenspunkt för att undvika felmätning.
• Stäng av krysslaserpasset före transport. Nivelleringssystemet befinner sig då i ett låst läge och kan transporteras utan att ta skada.
• Undvik att utsätta krysslaserpasset för kraftiga stötar eller slag. Om krysslaser passet skadas kan noggrannheten påverkas. Efter en kraftig stöt eller efter ett fall ska laserlinjen kontrolleras mot kända lodräta resp. vågräta referenslinjer.
• Lämna inte krysslaserpasset under en längre tid t.ex. i bilen. Vid extrem temperatur eller extrema temperaturväxlingar kan krysslaserpassets precision påverkas.

Skötsel och underhåll

• Slå alltid av produkten före rengöring.
• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Ta ut batterierna och förvara produkten inomhus på en torr och dammfri plats utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Lasern går inte att slå på.	Kontrollera batteriernas kapacitet och se till att de sitter rätt i batterihållaren. Se märkning i botten på batterihållaren.
Laserlinjen blinkar eller lyser inte vid självnivellering.	Krysslasern lutar för mycket (mer än 3°), se till att den står på en plan yta.
Laserlinjen syns dåligt. • Kontrollera batterierna, byt vid behov.Kontrollera laserfönstret, rengör med en mjuk trasa vid behov.För starkt omgivande ljus.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Användningsavständ 10 m

Laserlinje Kryss

Laserlinje, bredd 100 lux, 3 mm vid 5 m

Noggrannhet ± 0,5 mm/m

Självjusterande nivellering inom 3°

Normal nivelleringstid 5 s

Lasertyp 635 nm

Laserklass 2, P < 1 mW

Användningstemperatur 0–40 °C

Strömförsörjning 2 × AAA/LR03-batterier (säljs separat)

Drifttid Ca 15 h

Arbetstemperatur 0–40 C°

Material Mjuk TPE

Stativgänga 1/4"

Mått 71 × 57 × 69 mm

Vikt med batterier 197 g

Stativ

Höjd Min 35 cm/ max 110 cm

Vikt 528 g

Krysslaser

Art.nr. 41-1747 Modell NLC06

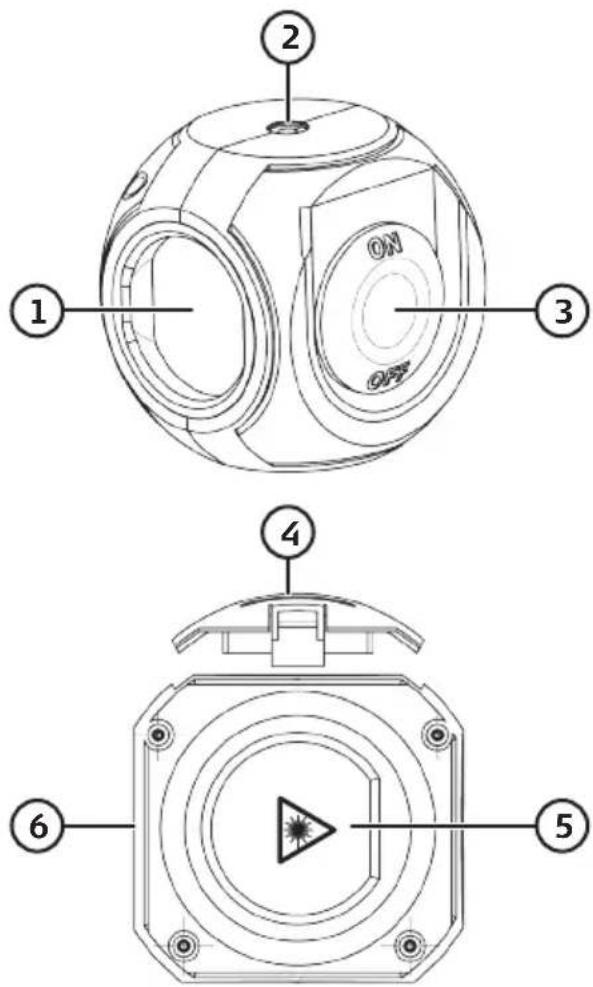

Produktbeskrivelse Krysslaser

1. Laservindu
2. Nivelleringsvarsel
3. [ON/OFF] strømbryter, på/av
4. Batterilokk
5. Laservarselskilt
6. Stativfeste 1/4"

Bruk av krysslaseren

Når krysslaseren slås på kompenserer nivelleringsautomatikken automatisk ujevnheter innenfor et selvnivelleringsområdet på ± 3°.

Bruksområde 10 meter

Laserlinje Kryss

Laserlinje, bredde 100 lux, 3 mm ved 5 m
