NLL01 - Laserpekare Cocraft - Gratis bruksanvisning och manual

Produkttyp	Laserpekare
Varumärke	Cocraft
Modell	NLL01
Mått (L x Diameter)	Ca 12 cm x 2 cm
Vikt	Ca 50 g (utan batterier)
Strömkälla	2 x AAA-batterier (ingår ej)
Laserklass	Klass 2 (≤1 mW, 630-670 nm röd)
Räckvidd	Upp till 200 meter (i svagt ljus)
Kroppsmaterial	Aluminiumlegering med gummerat grepp
Omkopplartyp	Momentär tryckknapp
Nyckelringsfäste	Ja, i änden
Pennklämma	Ja, metallklämma
Säkerhetsfunktioner	Varningsetikett, automatisk avstängning efter 30 sekunder (vissa modeller)
Rengöringsinstruktioner	Torka linsen med en mjuk, torr trasa; undvik lösningsmedel
Batteritid	Ca 8-10 timmars kontinuerlig användning
Garanti	Standard 1 års tillverkargaranti
Paketinnehåll	Laserpekare, 2 x AAA-batterier (om de ingår), användarmanual

Vanliga frågor - NLL01 Cocraft

Vilken typ av batterier använder laserpekaren Cocraft NLL01?

Cocraft NLL01 använder 2 AAA-batterier (ingår ej).

Hur sätter jag på laserpekaren?

Tryck och håll in den momentära tryckknappen på sidan för att aktivera lasern. Släpp för att stänga av.

Vilken laserklass och effekt har NLL01?

Det är en Klass 2-laser med uteffekt ≤1 mW, som avger rött ljus (630-670 nm).

Är det säkert att titta direkt in i laserstrålen?

Nej, titta aldrig direkt in i laserstrålen. Även Klass 2-lasrar kan orsaka ögonskada om man stirrar in i dem. Undvik att rikta mot ögon.

Hur lång räckvidd har laserpekaren?

Strålen är synlig upp till 200 meter i svagt ljus. Räckvidden beror på omgivningsljus.

Kan jag använda uppladdningsbara batterier?

Ja, du kan använda uppladdningsbara AAA-batterier (NiMH). Utmatningen kan dock vara något svagare på grund av lägre spänning (1,2V jämfört med 1,5V alkaliska).

Hur rengör jag linsen?

Torka försiktigt linsen med en mjuk, torr trasa. Använd inte vätskor eller slipande rengöringsmedel.

Ingår en nyckelring eller förvaringsväska?

Pekaren har ett nyckelringsfäste i änden, men ingen väska ingår i paketet.

Vad ska jag göra om laserstrålen är svag eller inte fungerar?

Byt ut batterierna mot nya. Om problemet kvarstår, kontrollera om linsen är smutsig eller enheten är skadad. Kontakta Cocraft support.

Är Cocraft NLL01 lämplig för utomhusbruk?

Ja, den kan användas utomhus, men strålen är mest synlig på natten eller i svagt ljus. Undvik användning i starkt solljus.

BRUKSANVISNING NLL01 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Håll eventuella varningsskyltar på laservattenpasset tydligt läsbara.
• Laservattenpasset alstrar strålning i laserklass II enligt EN 60825–1. Rikta aldrig laserstrålen mot dig själv, andra personer eller djur. Även en laserstråle med låg intensitet kan ge obotliga ögonskador.
• Laservattenpasset innehåller inga delar som du kan reparera själv. Det får inte demonteras, öppnas eller modifieras på något sätt.
  Varning! Användning eller justering av laservattenpasset på annat sätt än vad som beskrivs kan leda till att du exponeras för skadlig strålning.
• Laservattenpasset är endast avsett för inomhusbruk.
• Utsätt inte laservattenpasset för slag, stötar, vibrationer eller extrema temperaturer.
• Använd aldrig laservattenpasset om du är påverkad av alkohol, medicin eller andra droger.
• Informera din omgivning om att laservattenpasset används och om de risker som finns med laser.
• Undvik om möjligt att placera laserstrålen i ögonhöjd (160–190 cm).
• Titta aldrig på laserstrålen med förstoringsglas, mikroskop, kikare e. dyl.
• Laservattenpasset får inte användas för andra syften än att projicera laserlinjer på det sätt som beskrivs i den här bruksanvisningen.
• Låt endast kvalificerad servicepersonal reparera laservattenpasset och endast med originalreservdelar.
• Rikta inte laserstrålen mot reflekterande material.
• Laservattenpasset är ingen leksak. Låt inte barn använda laservattenpasset utan uppsikt.
• Lämna inte laservattenpasset påslaget utan uppsikt, stäng alltid av det efter avslutat arbete.
• Låt aldrig barn utan uppsikt använda laservattenpasset. Risk för att personer bländas oavsiktligt.
• Libellerna är fyllda med sprit, se till att torka upp och ta hand om det på ett säkert sätt om de börjar läcka. Spriten är eldfarlig och kan ge ögon- och hudirritation.

Extra säkerhetsföreskrifter för laser

Varning! Laserstrålning. Laserklass II, 635 (linje), 650 nm (punkt).

Titta inte in i laserstrålen. Betrakta inte laserstrålen direkt med optiska instrument.

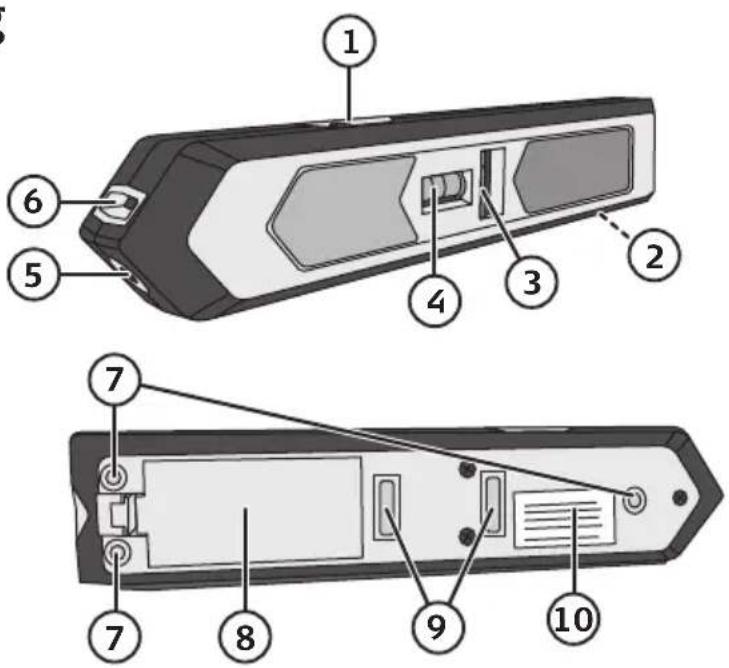

Produktbeskrivning

1. Strömbrytare/funktionsomkopplare: Linjelaser – avstängd – laserpunkt
2. Stödyta av aluminium
3. Libell för vertikal projicering
4. Libell för horisontell projicering
5. Laseröppning för punkt
6. Laseröppning för linje
7. Stöd
8. Batterilock
9. Magneter

10. Varningssymbol och varningstext

11. Väggfäste

12. Fästyta för magnet
13. Vred för justering av libell (när väggfästet används på stativ eller liggande)
14. Stativfäste 1/4"
15. Hål för upphängning
16. Hål för häftstift

Funktioner

Laservattenpasset kan:

• Projicera linje horisontellt på vägg.
• Projicera linje vertikalt på vägg.
• Projicera punkt för nivåkontroll.

Obs! Läs hela bruksanvisningen och försäkra dig om att du tagit del av alla säkerhetsanvisningar och förstår hur laservattenpasset fungerar innan du slår på det. Felaktig användning kan leda till bestående synskador.

Obs! Laservattenpasset är ett precisionsinstrument. Behandla det varsamt.

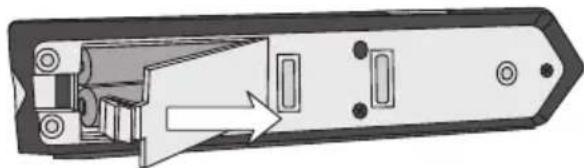

Batterier

1. Tryck in spärren till batterilocket (8) och ta bort det.

2. Sätt i batterier (2 × AAA/LR03) i batterifacket enligt märkning i batterihållaren.

3. Sätt fast batterilocket.

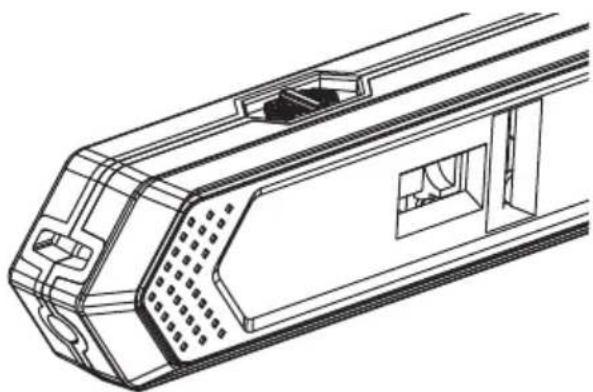

Avstängning och val av önskad funktion

Laservattenpasset slås på och av med reglaget (1), reglaget styr också val av funktion. Reglaget har dessa funktioner:

- Laserlinje (framåt mot laseröppningarna)

• Avstängd (i mittenläge)

- Laserpunkt (bakåt).

Stäng av laser vattenpasset när det inte används för att spara batteri.

Laservattenpasset kan placeras på olika sätt vid användning.

1. Placera laservattenpasset (med eller utan väggfäste) på en stabil, vågrät yta.

2. Använd det medföljande väggfästet (11) på en vägg. Sätt fast väggfästet i väggen med häftstift (säljs separat) eller liknande. Väggfästet har även ett hål för upphängning (15) på en spik eller liknande.

3. Använd ett stativ (säljs separat), väggfästet har anslutning för 1/4" stativgänga (14).

Justera libellerna

Justera laservattenpassets läge enligt den av libellerna som passar för aktuell mätning. Justera libellerna så här när väggfästet används: vrid väggfästets yttre del, eller om stativ används: skruva på vredet (13) för att justera libellen. Se till att blåsan ligger mitt mellan strecken på libellen.

Användning med laserlinje

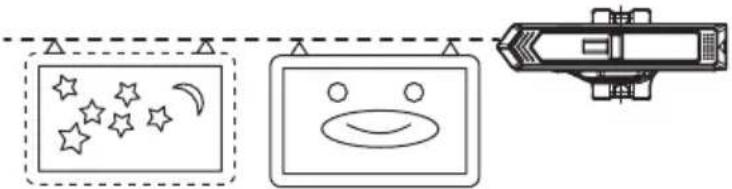

Horisontell laserlinje

Vid horisontell användning ska stödytan av aluminium (2) vara nedåt.

Ställ in laservattenpasset med libellen (4). Obs! Horisontell användning är endast noggrann på den vägg (yta) som väggfästet sitter fast på. Om laserlinjen projiceras på en annan, motstående yta blir inte mätningen noggrann!

Vertikal laserlinje

Vid vertikal användning ska stödytan av aluminium (2) vara vänd åt sidan. Ställ in laservattenpasset med libellen (3).

Vid användning för inriktning av parallella linjer som inte är i rät vinkel kan laservattenpasset riktas in steglöst.

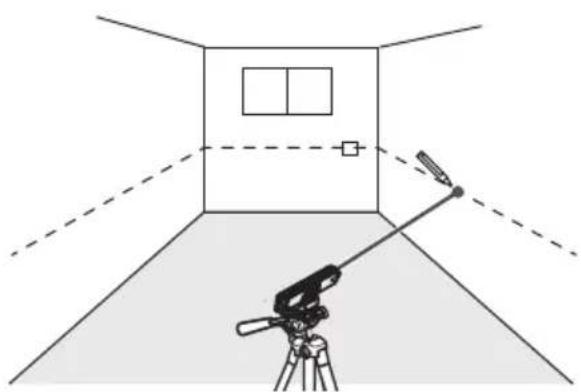

Användning med laserpunkt

Vid användning för inriktning av höjd på flera ytor bör laservattenpasset användas med stativ (säljs separat). Kontrollera höjden manuellt vid flera tillfällen, tänk på att inställningen ändras om någon kommer åt stativet eller laservattenpasset.

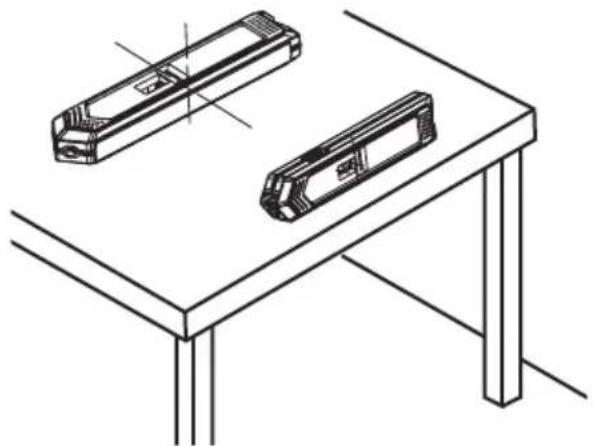

Manuell användning som vattenpass

Håll stödytan av aluminium (2) mot ytan som ska mätas, och avläs libellerna som på ett vanligt vattenpass.

Skötsel och underhåll

• Rengör laservattenpasset med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
  • Ta ut batterierna ur laservattenpasset om det inte ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Användningstid > 15 tim

Laser våglängd Linje 635 nm, punkt 650 nm

Laserklass ||

Effekt

$$ P _ {\max} < 1 \mathrm{mW} $$

Mätnoggrannhet ±1 mm/m

Användningstemperatur 0–40 °C

Vikt 153 g (utan batterier, med väggfäste)

Mått (h × b × l) 33,5 × 23 × 165 mm

Laservaterpass

Art.nr. 40-9685 Modell NLL01
