NLL01 - Laserosoitin Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laserosoitin
Merkki	Cocraft
Malli	NLL01
Mitat (P x Halk.)	Noin 12 cm x 2 cm
Paino	Noin 50 g (ilman paristoja)
Virtalähde	2 x AAA-paristo (ei sisälly)
Laserluokka	Luokka 2 (≤1 mW, 630-670 nm punainen)
Kantama	Jopa 200 metriä (heikossa valossa)
Runkomateriaali	Alumiiniseos kumitartunnalla
Kytkintyyppi	Hetkellinen painopainike
Avainrenkaansilmukka	Kyllä, takapäässä
Kynäklipsi	Kyllä, metalliklipsi
Turvaominaisuudet	Varoitusmerkintä, automaattinen sammutus 30 sekunnin jälkeen (joissakin malleissa)
Puhdistusohjeet	Pyyhi linssi pehmeällä, kuivalla liinalla; vältä liuottimia
Pariston kesto	Noin 8-10 tuntia jatkuvaa käyttöä
Takuu	Tavallinen 1 vuoden valmistajan takuu
Pakkauksen sisältö	Laserosoitin, 2 x AAA-paristo (jos sisältyy), käyttöohje

Usein kysytyt kysymykset - NLL01 Cocraft

Millaisia paristoja Cocraft NLL01 -laserosoitin käyttää?

Cocraft NLL01 käyttää 2 AAA-paristoa (ei sisälly).

Kuinka laserosoitin kytketään päälle?

Paina ja pidä alhaalla hetkellistä painopainiketta sivulla aktivoidaksesi laserin. Vapauta sammuttaaksesi.

Mikä on NLL01:n laserluokka ja teho?

Se on luokan 2 laser, jonka lähtöteho ≤1 mW, lähettää punaista valoa (630-670 nm).

Onko turvallista katsoa suoraan lasersäteeseen?

Ei, älä koskaan katso suoraan lasersäteeseen. Jopa luokan 2 laserit voivat aiheuttaa silmävamman, jos niihin tuijottaa. Vältä osoittamasta silmiin.

Kuinka pitkälle laserosoitin yltää?

Säde on näkyvissä jopa 200 metriin heikossa valaistuksessa. Kantama riippuu ympäristön valosta.

Voinko käyttää ladattavia paristoja?

Kyllä, voit käyttää ladattavia AAA-paristoja (NiMH). Teho voi kuitenkin olla hieman himmeämpi alhaisemman jännitteen (1,2V vs 1,5V alkalinen) vuoksi.

Kuinka puhdistan linssin?

Pyyhi linssi varovasti pehmeällä, kuivalla liinalla. Älä käytä nesteitä tai hankaavia puhdistusaineita.

Sisältyykö pakkaukseen avainrenkaan tai kantolaukun?

Osoittimessa on avainrenkaansilmukka takapäässä, mutta kantolaukkua ei sisälly pakkaukseen.

Mitä teen, jos lasersäde on heikko tai ei toimi?

Vaihda paristot uusiin. Jos ongelma jatkuu, tarkista, onko linssi likainen tai laite vaurioitunut. Ota yhteyttä Cocraft-tukeen.

Sopiiko Cocraft NLL01 ulkokäyttöön?

Kyllä, sitä voidaan käyttää ulkona, mutta säde on näkyvin yöllä tai hämärässä. Vältä käyttöä kirkkaassa auringonvalossa.

KÄYTTÖOHJE NLL01 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Pidä laitteessa olevat mahdolliset varoituskilvet selvästi luettavina.
• Standardin EN 60825–1 mukainen laserluokan II säteily. Älä suuntaa lasersädettä itseäsi, muita henkilöitä tai eläimiä kohti. Myös heikko lasersäde saattaa aiheuttaa pysyviä silmävaurioita.
• Laite ei sisällä osia, joita voit korjata itse. Älä pura, avaa tai muuta laitetta millään tavalla. Varoitus! Laitteen käyttöohjeen vastainen käyttäminen tai säätäminen saattaa aiheuttaa altistumisen haitalliselle säteilylle.
• Laite on tarkoitettu vain sisäkäyttöön.
• Älä altista laitetta iskuille, tärinälle tai äärimmäisille lämpötiloille.
• Älä käytä laitetta, jos olet alkoholin, lääkkeiden tai muiden päihteiden vaikutuksen alaisena.
• Tiedota muita laservesivaa'an käytöstä ja laserin aiheuttamista vaaroista.
• Vältä sijoittamasta laseria silmien korkeudelle (160–190 cm).
• Älä katso lasersäteeseen suurennuslasilla, mikroskoopilla, kiikarilla ym.
• Laitetta saa käyttää vain lasersäteen heijastamiseen tässä käyttöohjeessa kuvatulla tavalla.
• Laitteen saa korjata vain valtuutetussa huoltopisteessä ja korjauksessa tulee käyttää alkuperäisosia.
• Älä suuntaa lasersädettä kohti heijastavaa materiaalia.
• Laservesivaaka ei ole lelu. Älä anna lasten käyttää laitetta ilman valvontaa.
• Älä jätä laitetta päälle ilman valvontaa. Sammuta se aina, kun lopetat sen käytön.
• Älä anna lasten käyttää laitetta ilman valvontaa. Lasersäde saattaa osua silmiin.
• Libellit on täytetty spriillä. Jos libellit vuotavat, pyyhi ne ja käsittele niitä turvallisella tavalla. Sprii on helposti syttyvää ja se saattaa ärsyttää ihoa ja silmiä.

Laseria koskevia turvallisuusohjeita

Varoitus! Lasersäde. Laserluokka II, 635 nm (linja), 650 nm (piste).

Älä katso lasersäteeseen. Älä katso suoraan lasersäteeseen optisilla instrumenteilla.

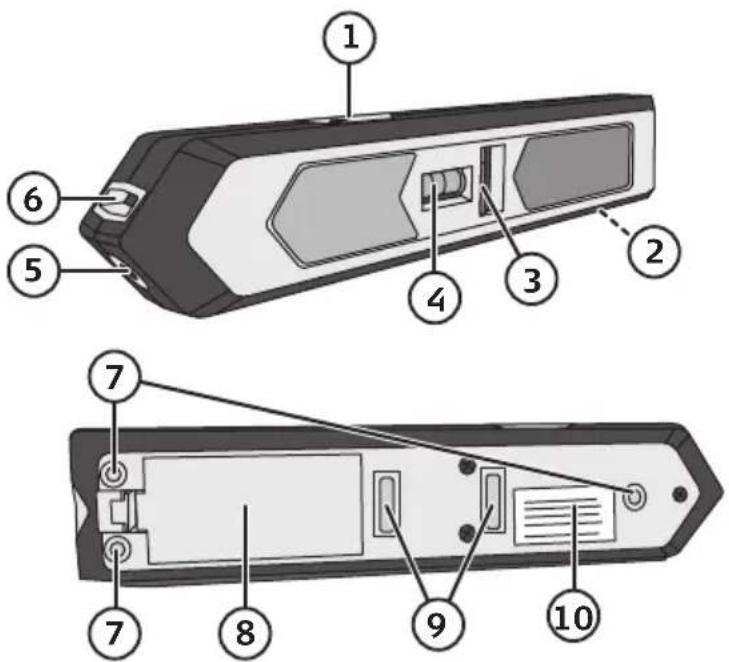

Tuotekuvaus

1. Virtakytkin/toiminnonvalitsin: Linjalaser – sammutettu – laserpiste
2. Alumiininen tukipinta
3. Pystysuuntaisen heijastuksen libelli
4. Vaakasuuntaisen heijastuksen libelli
5. Pistelaserin laseraukko
6. Linjalaserin laseraukko
7. Tuki
8. Paristolokeron kansi
9. Magneetit

10. Varoitussymbolit ja varoitustekstit

11. Seinäkiinnike

12. Magneetin kiinnityspinta
13. Libellin säätö (kun seinätelinettä käytetään telineessä tai vaakatasossa)
14. Jalustakierre 1/4"
15. Ripustusreikä
16. Nastan reikä

Laservesivaa'an toiminnot:

• Vaakatason laserlinjan heijastaminen seinälle.
- Pystytason laserlinjan heijastaminen seinälle.
• Laserpisteen heijastaminen.

Käyttö

Huom.! Lue koko käyttöohje ja varmista ennen käynnistämistä, että olet ymmärtänyt kaikki turvaohjeet ja että ymmärrät kuinka laservesivaaka toimii. Virheellinen käyttö voi aiheuttaa pysyviä näkövaurioita.

Huom.! Laservesivaaka on tarkkuusinstrumentti. Käsittele sitä varoen.

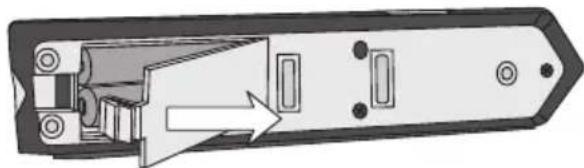

Paristot

1. Paina paristolokeron kannen (8) lukitusta ja irrota paristolokeron kansi.
2. Aseta paristot (2 × AAA/LR03) paristolokeroon napaisuusmerkintöjen mukaisesti.
3. Sulje paristolokeron kansi.

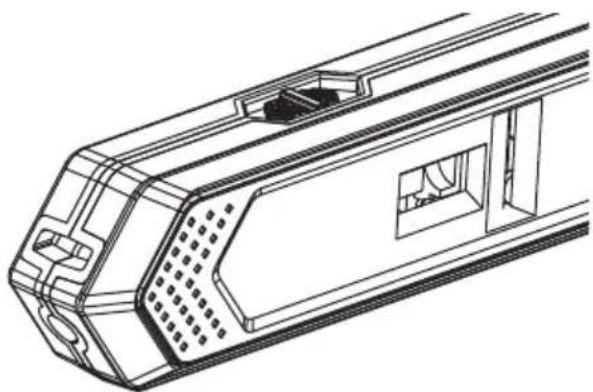

Sammuttaminen ja toiminnon valinta

Laservesivaaka käynnistetään ja sammutetaan säätimellä (1). Samalla säätimellä ohjataan myös laservesivaa'an toimintoja. Säätimessä on seuraavat toiminnot:

• Laserlinja (eteenpäin kohti laseraukkoja)
• Sammutettu (keskellä)
• Laserpiste (taaksepäin).

Sammuta laservesivaaka paristojen säästämiseksi, kun et käytä sitä.

Laservesivaa'an voi sijoittaa eri tavoilla käyttötarkoituksesta riippuen.

1. Sijoita laservesivaaka (seinätelineen kanssa tai ilman) vakaalle, tasaiselle pinnalle.
2. Käytä seinäkäytössä mukana tulevaa seinäkiinnikettä (11). Kiinnitä seinäteline seinään nastalla (myydään erikseen) tai vastaavalla. Seinäkiinnikkeessä on myös ripustusreikä (15) esim. naulalle.
3. Käytä telinettä (myydään erikseen), seinäkiinnikkeessä on liitäntä 1/4":n jalustakierteelle.

Libellien säätäminen

Säädä laservesivaaka kullekin mittaukselle sopivan libellin mukaisesti. Säädä libellejä seuraavalla tavalla, kun käytät seinäkiinnikettä: kierrä seinäkiinnikkeen ulointa osaa, tai jos käytät telinettä: säädä libelliä ruuvaamalla säädintä (13). Varmista, että kupla on keskellä libellin viivojen välissä.

Laserlinjan käyttäminen

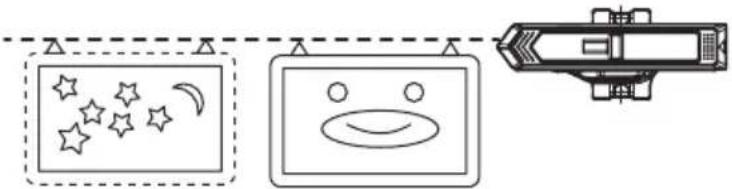

Vaakatason laserlinja

Vaakatasokäytössä alumiinisen tukipinnan (2) tulee olla alaspäin.

Säädä laservesivaaka libellillä (4). Huom.! Vaakatasokäytössä laserlinja on tarkka vain sillä seinällä (pinnalla), jolla seinäteline on kiinni. Jos laserlinja heijastetaan toiselle, vastapäiselle pinnalle, mittaus ei ole tarkka.

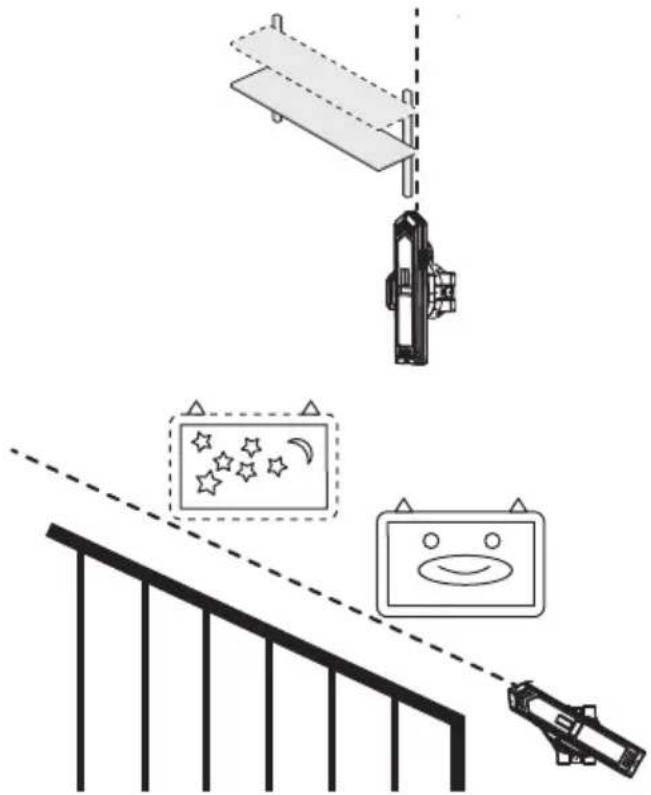

Pystytason laserlinja

Pystytasokäytössä alumiinisen tukipinnan (2) tulee olla sivulle. Säädä laservesivaaka libellillä (3).

Laservesivaaka voidaan suunnata portaattomasti, kun suunnataan samansuuntaisia linjoja, jotka eivät ole suorassa kulmassa.

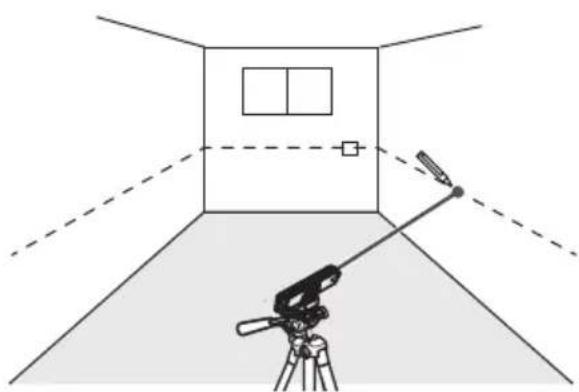

Laserpisteen käyttäminen

Laservesivaakaa tulee käyttää telineen kanssa, kun suunnataan korkeuksia useilla pinnoilla. Tarkista korkeus manuaalisesti useita kertoja. Ota huomioon, että asetus muuttuu, jos telineeseen tai laservesivaakaan kosketaan.

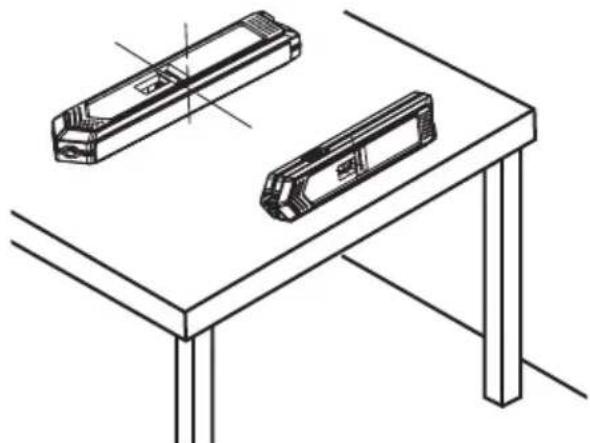

Manuaalinen käyttö vesivaakana

Pidä alumiininen tukipinta (2) mitattavaa pintaa vasten ja lue mittaustulos libelleistä tavallisen vesivaa'an tavoin.

Huolto ja puhdistaminen

• Puhdista laservesivaaka kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Poista paristot laservesivaa'asta, jos laservesivaaka on pitkään käyttämättä.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Paristot 2 kpl AAA/LR03 (myydään erikseen)

Käyttöaika Yli 15 tuntia

Laserin aallonpituus Linja 635 nm, piste 650 nm

Laserluokka ||

Teho

$$ P _ {\max} < 1 \mathrm{mW} $$

Mittaustarkkuus ±1 mm/m

Käyttölämpötila 0...40 °C

Paino 153 g (seinäkiinnikkeen kanssa, ilman paristoja)

Mitat (k × l × p) 33,5 × 23 × 165 mm

Laserwasserwaage

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B,

00100 HELSINKI
